聚氨酯防水技术交底大全
聚氨酯防水涂料技术交底
4.3第二遍涂膜施工：第二遍涂膜采用与第一遍相垂直的涂刮方向，涂刮量、涂刮方法与第一遍相同。
4.4涂膜防水层的验收：根据防水涂膜施工工艺流程，按检验批、分项工程对每道工序进行认真
检查验收，做好记录，须合格方可进行下道工序施工。防水层完成并实干后，对涂膜质量进行全面验收，要求满涂，厚度均匀一致，封闭严密，厚度达到设计要求（做切片检查）。防水层无起鼓、开裂、翘边等缺陷，并且表面光滑。经检查验收合格后进行蓄水试验（蓄水深度高出标准地面20mm），24h无渗漏，做好记录，可进行保护层施工。
7.3地面排水不畅：主要原因是做地面面层及找平层时未按设计要求找坡，造成倒坡或凹凸不平而存水。因此在做涂膜防水层之前，先检查基层坡度是否符合要求，与设计不符时，应进行处理后再做防水，面层施工时也要按设计要求找坡。
7.4地面蓄水做完后，已验收合格，但在竣工使用后仍发现漏现：主要原因是卫生器具排水口与管道承插口处未连接严密，连接后未用建筑密封膏封密实，或者是后做卫生器具的固定螺丝穿透防水层而未进行处理。在卫生瓷活安装后，必须仔细检查各接口处是否符合要求，再进行下道工序。要求卫生器具安完后，注意成品保护。
3.2涂刷防水层前应将基层表面的尘土、杂物清扫干净，对基层表面留有残留的灰浆、硬块以及突出物等应铲除并清扫干净。
3.3涂刷聚氨酯不得在雨天或大风天进行施工，施工的环境温度不应低于5℃，存料地点及施工现场严禁烟火。
3.4所有防水区域与不做防水区域门洞交接位置和空调机房与玻璃幕墙交接位置用水泥砂浆抹3cm高止水坎。
聚氨酯防水施工技术交底
聚氨酯防水施工技术交底一、引言聚氨酯防水是一种常用于建筑物和工程项目中的防水材料，具有优异的性能和广泛的应用。
本文将介绍聚氨酯防水施工技术，包括材料准备、基层处理、涂料施工和施工注意事项等方面的内容。
二、材料准备1. 聚氨酯涂料：选择符合国家标准的优质聚氨酯涂料，确保防水效果和施工质量。
2. 配套材料：包括底涂、中涂和面涂等配套材料，以及防水带、防水网和接缝胶等辅助材料。
三、基层处理1. 清洁基面：清除基面上的杂物、油污和灰尘等，确保基面干净。
2. 检查基层：对基层进行检查，修补基面上存在的裂缝和麻面，确保基层平整。
3. 基层处理剂：根据需要，选择合适的基层处理剂，提高基层的附着力和防水效果。
四、涂料施工1. 底涂施工：先将聚氨酯底涂均匀涂刷在基层上，注意避免漏刷和重刷等情况。
2. 中涂施工：待底涂干燥后，进行中涂施工，确保涂层厚度均匀。
3. 防水带安装：根据需要，在关键部位安装防水带，确保施工质量和防水效果。
4. 面涂施工：待中涂干燥后，进行面涂施工，确保涂层的平整和耐久性。
五、施工注意事项1. 环境要求：施工时避免在潮湿、多风或雨雪天气条件下进行，确保施工质量。
2. 温度控制：根据涂料产品说明书，控制好施工温度，防止涂料过快或过慢干燥。
3. 施工工具：选择合适的涂刷工具，确保施工质量和均匀涂布。
4. 连续施工：整个涂层应当一次性施工完成，避免出现连接处的漏涂和边角的疏漏。
5. 储存和保养：施工结束后，对涂料和施工工具进行妥善储存和保养。
六、施工验收1. 防水层完整性：对已完成的防水层进行验收，确保涂层厚度均匀、无漏刷和脱落等现象。
2. 泄漏检测：对防水层进行泄漏检测，确保施工质量和防水效果。
七、总结聚氨酯防水施工技术的正确应用可以提供可靠的防水效果，保护建筑物和工程项目免受水的侵害。
本文从材料准备、基层处理、涂料施工和施工注意事项等方面进行了详细介绍，希望能对相关从业人员提供有益的指导和参考。
聚氨酯涂膜防水技术交底
技术交底一、施工准备（一）作业条件1、楼地面垫层已完成，穿过地面及楼地面的所有立管、套管已完成，并已固定牢固，经过验收。
管周围缝隙用1：2：4豆石混凝土填塞密实（楼地板需吊模板）。
2、楼地面找平层已完成，标高符合要求，表面应抹平压光、坚实、平整，无空鼓、裂缝、起砂等缺陷，含水率不大于9%。
3、找平层的泛水坡度应为2%即1：50不得局部积水，与墙交接处及转角处、管根部位，均要抹成半径为100mm的均匀一致、平整光滑的小圆角，要用专用抹子。
凡是靠墙的管根处均要抹出5%（1：20）坡度，避免此处积水。
4、涂刷防水层的基层表面，应将尘土、杂物清扫干净，表面残留的灰浆硬块及高出部分应刷平，扫净。
对管根周围不易清扫的部位，应用毛刷将灰尘等清除，如有坑洼不平处或阴阳角未抹成圆弧处，可用胶：水泥：砂=1：1.5：2.5砂浆修补。
5、基层将做防水涂料之前，在突出地面和墙面的管根、地漏、排水口、阴阳角等易发生渗漏的部位，应做附加层增补。
6、墙面按设计要求及施工规定有防水的部位，墙面基层抹灰要压光，要求平整，无空鼓、裂缝、起砂等缺陷。
穿过防水层的管道及固定卡具应提前安装，并在距管50mm范围内凹进表层5mm，管根做成半径未10mm的圆弧。
7、根据墙上的+0.5m水平控制线，弹出墙面防水高度线，标出立管与标准地面的交界线，涂料涂刷时要与此线平。
8、做防水之前设置足够的照明设备（安全低压灯等）和通风设备。
9、防水材料一般为易燃有毒物品，储存、保管和使用时要远离火源，施工现场要备有足够的灭火器等消防器材，施工人员要着工作服，穿软底鞋，并设专业工长监管。
10、环境温度保持在+5摄氏度以上。
11、操作人员应经过专业培训考核合格后，持证上岗，先做样板间，经检查验收合格，方可全面施工。
（二）施工机具主要机具：电动搅拌器、搅拌桶、小漆桶、塑料刮板、铁皮小刮板、橡胶刮板、弹簧秤、毛刷、滚刷、小抹子、油工铲刀、笤帚、消防器材、风机等。
三、工艺流程基层清理→细部附加层施工→第一层涂膜→第二层涂膜→第三层涂膜→第一次试水→保护层施工→第二次试水→工程质量验收四、操作工艺（一）基层清理涂膜防水层施工前，先将基层表面上的灰皮用铲刀除掉，用笤帚将尘土、砂粒等杂物清扫干净尤其是管根、地漏和排水口等部位要仔细清理。
聚氨酯防水涂料技术交底
聚氨酯防水涂料施工方案1．施工准备1.1材料及要求1.1.1聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。
聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以3.5±0.2％为宜。
乙组份：羟基含量以0.7±0.1％为宜。
两组份材料应分别保管，存放在室内通风干燥处，储藏期甲组份为6个月，乙组份为12个月，使用时甲组份和乙组份料按1：2的比例配合，形成聚氨酯防水涂料，技术性能指标如下：固体含量：≥93％抗拉强度：≥0.6MPa延伸率：≥300％低温柔度：在-200C绕∮20mm圆棒无裂纹耐热度：800C不流淌不透水性：＞0.2 MPa干燥时间：1～6h1.1.2辅助材料：1.1.2.1磷酸：用于做缓冲剂1.1.2.2二月桂酸二丁基锡：用于做促凝剂。
1.1.2.3二甲苯或醋酸乙酯：用于稀释和清洗工具。
1.2主要机具：1.2.1电动工具：电动搅拌器。
1.2.2手动工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。
1.3作业条件：1.3.1防水层聚氨酯防水涂料冷作业施工，涂刷防水层的基层应按设计要求抹好找平层，要求抹平、压光、坚实平整，不起沙，含水率低于9％，阴阳角处应抹成圆弧角。
1.3.2涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有突出的部分处理、清扫干净。
2.3.3涂刷聚氨酯防水涂料不得在淋雨的条件下施工，施工的环境温度不应低于5 0C，操作时严禁烟火。
2.操作工艺2.1工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层2.2基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查基层无不平整、空裂，起砂等缺陷，方可进行下道工序。
2.3涂刷底胶（相当于冷底子油）：2.3.1底胶（基层处理剂）配制：先将聚氨酯甲料、乙料和二甲苯以1：1.5：2的比例（重量比）配合搅拌均匀，配好的料在2h内用完。
聚氨酯膜防水施工技术交底
聚氨酯膜防水施工技术交底一、施工材料及机具（一）、施工材料1.主体材料: 聚氨酯防水涂料属于中高档双组分反应型厚质涂膜, 它是由甲组分和乙组分按一定比例混合, 均匀搅拌后, 涂布在基层上, 经反应而成旳一种橡胶状弹性防水涂料。
2.无机铝盐（微膨胀型）防水剂: 是由铝、铁、钙等无机高分子金属盐及多种无机盐类按一定比例配合, 经化合反应制成旳防水剂, 呈淡黄色由状液体, 将其掺入到水泥砂浆找平层中, 经一系列化学反应, 产生旳物质能堵塞水泥砂浆旳孔隙, 阻断渗水通道, 从而提高水泥砂浆旳基层旳抗渗透性, 使基层含水率较快到达施工规定。
3、涤纶无纺布: 又叫聚酯纤维无纺布。
是由涤纶纤维加工制成旳。
它是阴阳角、变形缝等部位旳附加增强材料。
4.聚乙烯泡沫塑料片材：它是由聚乙烯树脂和化学助剂等, 经捏合、混炼、挤出成型和盐浴发泡等工序加工制成旳。
其厚度为5～6㎜, 宽度为800～900㎜。
重要用于地下构造外墙防水涂膜旳保护层。
（二）、施工工具:聚氨酯防水涂膜施工所用工具见下表:二、施工准备（一）、基层规定及处理1.为防止地下水旳渗透, 减少基层旳渗透率, 可在水泥砂浆找平层中掺入一定配合比旳无机铝盐防水剂（水泥: 中砂: 无机铝盐防水剂: 水=1: 3: 0.3～.035）, 使基层含水率降至9%如下, 保证基层干燥。
2、基层应结实、平整、洁净。
抹水泥砂浆找平层要随打随压光, 不得有空鼓、起砂、掉灰等缺陷；基层表面旳平整度可用2m长靠尺检查, 规定靠尺与基层旳空隙≤5㎜, 超过时应将表面凿毛, 清水冲洗, 弥补水泥素浆后, 用水泥砂浆找平；对基层表面旳灰尘、油污、铁锈等, 应在涂布防水层之前彻底清除。
3.阴阳角部位应做成r=10㎜旳圆角或八字角。
（二）、施工作业旳条件1.在地下工程防水施工期间, 应做好排水工作, 使地下水位降至涂膜防水层底部最低标高如下300㎜, 以利于防水涂料旳充足固化。
施工完毕, 须待涂层完全固化成膜后, 才可撤掉排水装置, 结束排水工作。
聚氨酯防水涂料技术交底
聚氨酯防水涂料技术交底在建筑施工中，防水工程可是至关重要的一环。
就像我之前参与的一个小区建设项目，因为防水没做好，一场小雨过后，好几户人家的天花板都出现了渗水的情况，那叫一个闹心！这也让我深刻体会到，做好防水工作是多么重要。
今天，咱们就来好好聊聊聚氨酯防水涂料这一关键技术。
一、材料准备首先得把材料准备齐全。
聚氨酯防水涂料一般分为甲、乙两组份，要按照规定的比例进行调配。
这就好比做菜，调料的比例不对，味道可就差了。
而且，这材料可不能有过期、变质的情况，不然涂上去也起不了防水的作用。
我记得有一次，施工队里一个新手，没仔细检查材料，把过期的防水涂料用上去了，结果那一块的防水效果极差，还得重新返工，费时又费力。
所以啊，大家在使用前一定要认真检查材料的生产日期和质量。
二、基层处理基层处理就像是给房子打地基，地基不稳，房子可就容易出问题。
基层表面要平整、坚实，不能有起砂、裂缝、松动等情况。
如果有，就得先进行处理。
比如说，有裂缝的地方，要先用密封材料进行填补；有起砂的地方，得进行打磨处理。
这一步可不能马虎，就像我之前看到的一个工地，基层没处理好就直接涂防水涂料，结果没过多久，防水层就出现了脱落的现象。
三、涂料调配调配涂料的时候，一定要严格按照厂家提供的比例进行。
先将甲组料倒入搅拌桶中，然后再加入乙组料，用电动搅拌器搅拌均匀。
搅拌的时间也不能太长或太短，一般 3 到 5 分钟就差不多了。
有一次，我看到一个工人为了省事，随便搅拌了几下就开始涂，结果涂料不均匀，有的地方厚，有的地方薄，防水效果大打折扣。
四、涂刷施工涂刷施工可是个技术活。
一般要分多遍进行，每遍的厚度要控制在05 到 1 毫米之间。
而且，涂刷的方向要相互垂直，这样才能保证涂层的均匀和密实。
在涂刷的时候，要从低处往高处涂，先阴阳角、管根等部位，然后再大面积涂刷。
就像我之前参与的那个项目，有个工人不注意涂刷顺序，结果阴阳角的地方没涂好，出现了渗漏的情况。
五、注意事项施工环境也很重要，温度不能低于 5 摄氏度，湿度不能太大，不然会影响涂料的固化和干燥。
聚氨酯防水涂料防水安全技术交底
6、施工过程中使用过的工具及设备，须及时用二甲苯冲洗便于下次使用。
7、产品保存时要密封、防潮。存放时保持通风、干燥，防止日光照射，并远离热源、火源，存放最佳温度为
10～30°C。
8、施工现场必须保证通风良好，防止因防水材料挥发而发生中毒事件。
安全技术交记录
施工单位
交底日期
交底地点
交底部位
交底人
接受交底人：
安
全
技
术
交
底
内
容
安全技术交底内容：
1、施工现场严禁烟火，且必须备有消防器材。
2、操作人员戴安全帽、穿工作服、工作鞋进入施工场地。
3、防水涂刷施工时，操作人员应带必要的防护措施，如：眼镜、手套等保证安全施工。
4、如果施工时，浆液碰上皮肤，先用大量肥皂水冲洗，洗净后敷上油酯膏即可。
技术安全交底聚氨酯防水模板
一、工程概况1. 工程名称：XX项目地下室聚氨酯防水工程2. 施工部位：地下室垫层及墙体3. 施工内容：采用单组份聚氨酯防水涂料进行地下室垫层及墙体防水施工。
二、技术交底1. 施工准备（1）材料准备：单组份聚氨酯防水涂料、醋酸乙酯、网格布底胶、毛刷、剪刀、卷尺等。
（2）机具准备：铁桶、小平铲、扫帚、塑料或橡胶刮板、滚动刷等。
2. 施工工艺（1）基层处理：基层应平整、坚实、无空鼓、裂缝、起砂等缺陷，含水率低于5%。
阴阳角处应抹成半径为50mm的圆弧角。
（2）涂膜施工：1）将单组份聚氨酯防水涂料搅拌均匀，加入适量醋酸乙酯，搅拌均匀。
2）用滚刷或刮板将涂料均匀涂刷在基层上，涂层厚度为1.5-2.0mm。
3）涂层干燥后，再涂刷第二道，要求涂层厚度均匀，无流淌、起泡和滑动。
4）涂层干燥后，再涂刷第三道，要求涂层厚度均匀，无流淌、起泡和滑动。
3. 安全注意事项（1）施工人员必须经过专业培训，持证上岗。
（2）施工过程中，必须佩戴安全帽、口罩、手套等防护用品。
（3）施工区域应设置警示标志，禁止无关人员进入。
（4）施工过程中，严禁烟火，确保施工现场通风良好。
（5）施工过程中，如发现火险，应立即采取措施进行扑救，并及时报告相关部门。
（6）施工过程中，如发现安全隐患，应立即停止施工，并报告相关部门进行整改。
三、质量控制1. 材料质量：聚氨酯防水涂料应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能：（1）固体含量：≥95%（2）拉伸强度：≥1.5MPa（3）撕裂强度：≥30N/mm（4）断裂伸长率：≥300%（5）低温弯折性：不脆不裂（6）耐热度：加热，涂膜无流淌、起泡和滑动（7）不透水性：压力，保持时间，不渗透2. 施工质量：涂层厚度均匀，无流淌、起泡和滑动，无裂纹、空鼓等缺陷。
四、交底人及接受交底人1. 交底人：XX2. 接受交底人：XX请注意，以上技术安全交底仅供参考，具体施工过程应以施工现场实际情况为准。
聚氨酯防水涂料防水技术交底
技术交底记录技术交底内容膜，涂刮方向与第一道的涂刮方向垂直，涂刮第二道与第一道相隔的时间一般不小于24小时。
5、涂刮第三道涂膜：涂刮方法与第二道涂膜相同，但涂刮方向应与其垂直。
5）、涂膜保护层：最后一道涂膜固化干燥后，即可根据建筑设计要求的适宜形式，施工砂浆或细石砼保护层。
3、保证项目：（1）、涂膜防水材料必须符合设计和有关标准规定，并有产品合格证、试验报告。
（2）、涂膜防水层及其局部应加强的变形、预埋挂件处、阴阳角部位的做法，必须符合设计要求和施工规范的规定，不得渗漏。
（3）、已涂好的涂膜未固化前，不允许上人和堆积物品，以免涂膜防水层损坏，造成渗漏。
（4）、起鼓：基层有起皮、起砂、开裂、不干燥，使涂膜粘接不良；基层施工应认真操作、养护，待基层干燥后，先涂底层涂料，固化后，再按防水层施工工艺逐层涂刷。
4、文明施工及环境保护措施：（1）、机械设备、材料、物资的搬运、装卸时应保证不损坏已建好的工作井和设施。
（2）、施工中，应保持良好的工作环境，材料工具、备用设备等均要整齐有序。
（3）、爱护施工机具和材料，杜绝浪费。
5、安全技术措施：（1）、对施工人员进行进场培训和安全教育，使施工人员所使用的材料性能及安全措施有较全面的了解，并在操作中严格执行劳动保护制度。
（2）、材料垂直运输设专人指挥，上下配合，避免出现意外。
（3）、上层施工人员严禁随意抛物，工具不得随意摆放，避免掉落伤人。
（4）、挂防水所用脚手架，垫木必须铺设平稳，没有悬空，支撑必须牢固，经安检人员确认后方可使用。
（5）、对工人进行消防教育、训练，熟练掌握防火、灭火知识和消防器材的正确使用方法。
（6）、防水材料多为易燃产品，专设料库，工作面临时存放在干净干爽的地方，远离水源火源，严禁烟火、现场作业人员不得吸烟，有明显的标志并配备消防器材。
聚氨酯防水涂料工程质量技术交底【最新最全施工技术交底资料】
5成品保护
5.1穿过墙体的管根、预埋件、变形缝处，涂膜施工时不得碰损、变位。
5.2已涂好的涂膜未固化前，不允许上人和堆积物品，以免涂膜防水层受损坏，造成渗漏。
6应注意的质量问题
6.1气孔、气泡；材料搅拌方式及搅拌时间未使材料拌合均匀；施工时应采用功率、转速不过高的搅拌器。另一个原因是基层处理不洁净，做涂膜前应仔细清理基层，不得有浮砂和灰尘，基层上更不应有孔隙，涂膜各层出现的气孔应按工艺要求处理，防止涂膜破坏造成渗漏。
3.4.2附加涂膜层：穿过墙、顶、地的管根部，地漏、排水口、阴阳角，变形缝并薄弱部位，应在涂膜层大面积施工前，先做好上述部位的增强涂层（附加层）。
附加涂层做法：是在涂膜附加层中铺设玻璃纤维布，涂膜操作时用板刷刮涂料驱除气泡，将玻璃纤维布紧密地粘贴在基层上，阴阳角部位一般为条形，管根为块形，三面角，应裁成块形布铺设，可多次涂刷涂膜。
3.1工艺流程：
基层清理
→
涂刷底胶
→
涂膜防水层施工
→
做保护层
3.2基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查基层无不平、空裂，起砂等缺陷，方可进行下道工序。
3.3涂刷底胶（相当于冷底子油）：
3.3.1底胶（基层处理剂）配制：先将聚氨酯甲料、乙料和二甲苯以1∶1.5∶2的比例（重量比）配合搅拌均匀，配好的料在2h内用完。
3.3.2底胶涂刷：将配制好的底胶料，用长把滚刷均匀涂刷在基层表面，涂刷量为0.3kg/m2左右，涂刷后约4h手感不粘时，即可做下道工序。
3.4涂膜防水层施工：
3.4.1材料配制：聚氨酯按甲料、5min，至充分拌合均匀即可使用。配好的混合料应2h内用完，不可时间过长。
聚氨酯堵漏安全技术交底模板
一、交底对象本项目所有参与聚氨酯堵漏施工的作业人员、管理人员及监理人员。
二、交底时间[具体日期]三、交底内容1. 聚氨酯堵漏工程概况聚氨酯堵漏工程是建筑防水工程的重要组成部分，主要用于地下室、水池、隧道、人防工程等地下工程的防水堵漏。
本工程采用聚氨酯防水涂料进行堵漏施工。
2. 施工前的准备工作（1）熟悉施工图纸及施工方案，了解工程结构、防水要求及施工工艺。
（2）检查施工场地，确保场地平整、干燥，无积水、杂物。
（3）检查施工材料，确保材料质量符合国家相关标准。
（4）检查施工设备，确保设备运行正常。
3. 施工工艺及注意事项（1）施工工艺1）基层处理：清除基层表面的浮尘、油污、松动颗粒等，确保基层平整、干净。
2）涂刷底漆：采用聚氨酯底漆涂刷基层，提高防水层的附着力。
3）涂刷防水涂料：按比例配制聚氨酯防水涂料，涂刷均匀，厚度符合设计要求。
4）施工缝处理：对施工缝进行加强处理，采用加设止水带、增设附加层等方法。
5）检查验收：施工完成后，进行防水层质量检查，确保无漏点。
（2）注意事项1）施工过程中，严格控制涂料的配比，确保涂料性能稳定。
2）施工时，注意施工温度，避免低温施工。
3）施工过程中，严禁交叉作业，防止污染。
4）施工完成后，及时进行养护，确保防水层固化。
5）施工过程中，注意安全防护，防止高处坠落、物体打击等事故发生。
4. 安全措施（1）施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
（2）高处作业时，必须搭设脚手架，并设防护栏杆。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）施工过程中，注意用电安全，确保电源线、插座等符合安全标准。
（5）施工完成后，及时清理施工现场，确保场地整洁。
四、交底人及接受人交底人：[姓名]接受人：[姓名]五、交底记录[日期] [时间][接受人签名][交底人签名][备注]：本交底模板仅供参考，具体施工过程中，应根据实际情况进行调整。
技术交底(全)聚氨酯防水工程技术交底卡
聚氨酯防水工程技术交底卡1．施工前准备1.1 材料选购、组织进场。
1.2 基层清理。
1.3 施工机具到位。
2．操作工艺要点2.1 清理基层表面凸起的杂物余浆，处理基层的凹陷坑，检查基层的干燥度是否在允许聚氨酯施工的范围内。
2.2 聚氨酯底胶的配制，一般是甲、乙两种料双配，配比是1:3~1:4（重量比）配料搅拌均匀后即可涂布施工。
2.3 防水涂膜涂刷，因目前生产厂家的不同，所以配方也有不同。
因此应根据采购某厂的品种，必要时可加两加两种材料（莫卡固化剂）配比为：1:1.5:0:2搅拌均匀后涂刷。
2.4 涂刷应分2~3次进行，而且应每次纵横交错方向涂刷。
第一次抹涂在24小时后，经检查处理妥空鼓、气孔和风吹进的灰尘杂物时进行第二次涂抹。
2.5 特殊部位如突出地面、墙面的管子根部、地漏、排水口、阴阳角、变形缝等薄弱环节，应先在大面积涂刷前先做一布油防水附加层、底胶表面干后将汗维布裁成与管根、地漏等尺寸、形状相同并将周围加宽200mm的布，套铺在管道根部等细部，同时涂刷防水涂料。
2.6 涂刷过程如遇粘度过大不易涂刷时，可加入少许乙料的10%的二甲苯稀释。
当发生固化太块，影响施工时，可加入少量磷酸或苯磺酰氯等缓凝剂，共加入量不大于甲料的0.5% 。
2.7 当发现固化太慢时，可加入少量二月桂酸二丁基锡作促凝剂，共加入量应不大于甲料的0.3%。
2.8 乙料有沉淀现象时，应搅拌均匀后再进行配制，否则会影响涂膜质量。
2.9 材料应在贮存期限内使用，如超期，则需经检验合格方能使用。
2.10 防水涂膜的质量标准是：所有进场材料的品种、牌号及配合比必须符合设计和施工规范的规定，每批产品应有产品合格证及使用证明书等文件。
2.11 涂膜防水层均匀、粘结牢固、紧密，不得有破损，完成厚度应符合设计要求。
3．安全规定3.1 聚氨酯甲、乙料及固化剂、稀释剂等均为易燃品，应贮存在干燥、通风、远离火源的地方，贮仓及施工现场禁止烟火。
3.2 施工现场应通风排气，在通风条件差的地方作业时，施工作业人员每隔1~2小时到通风地点休息10~15min，施工过程操作人员感到不舒适，应马上离开施工现场，严重时应到保健站检查。
聚氨酯防水涂料技术交底

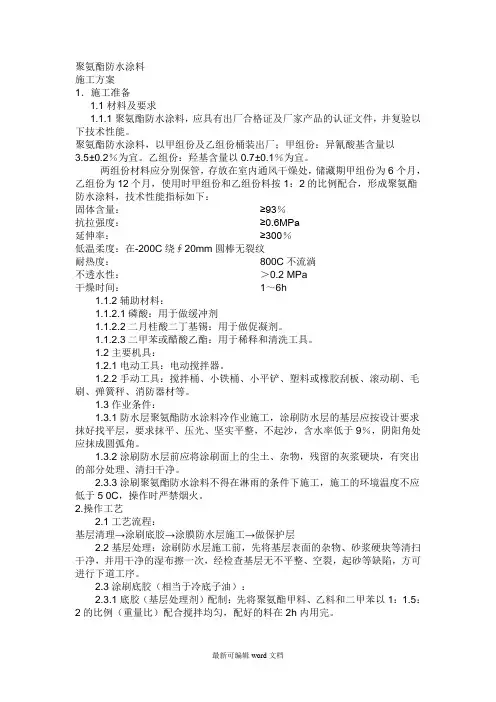

聚氨酯防水涂料施工方案1．施工准备1.1材料及要求1.1.1聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件,并复验以下技术性能。
聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以3。
5±0。
2％为宜。
乙组份:羟基含量以0.7±0。
1%为宜。
两组份材料应分别保管,存放在室内通风干燥处，储藏期甲组份为6个月，乙组份为12个月，使用时甲组份和乙组份料按1：2的比例配合，形成聚氨酯防水涂料，技术性能指标如下:固体含量：≥93%抗拉强度: ≥0。
6MPa延伸率：≥300％低温柔度:在-200C绕∮20mm圆棒无裂纹耐热度：800C不流淌不透水性：＞0.2 MPa干燥时间：1～6h1。
1.2辅助材料：1。
1.2。
1磷酸：用于做缓冲剂1.1。
2。
2二月桂酸二丁基锡：用于做促凝剂。
1.1。
2。
3二甲苯或醋酸乙酯：用于稀释和清洗工具。
1.2主要机具：1.2.1电动工具：电动搅拌器.1.2。
2手动工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。
1。
3作业条件：1.3。
1防水层聚氨酯防水涂料冷作业施工，涂刷防水层的基层应按设计要求抹好找平层，要求抹平、压光、坚实平整,不起沙，含水率低于9%，阴阳角处应抹成圆弧角。
1。
3。
2涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块,有突出的部分处理、清扫干净。
2。
3.3涂刷聚氨酯防水涂料不得在淋雨的条件下施工，施工的环境温度不应低于5 0C,操作时严禁烟火.2。
操作工艺2.1工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层2。
2基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次,经检查基层无不平整、空裂，起砂等缺陷,方可进行下道工序。
2。
3涂刷底胶（相当于冷底子油）：2。
3.1底胶(基层处理剂)配制：先将聚氨酯甲料、乙料和二甲苯以1:1.5：2的比例（重量比）配合搅拌均匀，配好的料在2h内用完。
聚氨酯布防水层技术交底
聚氨酯布防水层技术交底概述本文档旨在对聚氨酯布防水层技术进行交底，以确保施工人员对该技术有全面理解和正确应用。
聚氨酯布防水层技术是一种常用的防水材料，具有良好的抗渗性和耐候性。
技术原理聚氨酯布防水层技术基于涂覆一层特殊的聚氨酯薄膜来实现防水效果。
聚氨酯具有优异的化学稳定性和机械性能，能够有效抵抗渗水和耐久性问题。
通过将聚氨酯薄膜涂覆在需要防水的表面上，可以形成一个完整的、持久耐用的防水层。
施工步骤聚氨酯布防水层的施工步骤如下：1. 准备工作：清理施工表面，确保其清洁无尘，并检查是否存在损坏或凹陷。
2. 薄膜涂覆：将聚氨酯薄膜均匀涂覆在施工表面上，使用专用工具确保涂覆均匀且无气泡。
3. 固化等待：根据产品说明书的要求，固化时间通常为24小时。
确保在此期间不进行其他施工操作。
4. 检查验收：等待固化完成后，对防水层进行检查，确保无漏水现象和涂层完整性。
5. 防水层保护：施工完成后，尽量避免有损害的物体碰撞或刺破防水层。
如发现问题，及时进行修补。
安全注意事项在使用聚氨酯布防水层技术时，请注意以下安全事项：- 使用个人防护装备，包括手套、眼镜和防护面具，以避免与化学物质直接接触。
- 施工现场应有良好通风条件，保持空气流通，避免吸入有害气体。
- 遵循产品说明书上的操作指南，正确使用和储存聚氨酯布防水层相关材料。
- 在施工过程中，注意防止涂料接触到不需要防水的区域，避免造成不必要的损失。
总结聚氨酯布防水层技术是一种简单而高效的防水方法。
通过遵循正确的施工步骤和注意安全事项，可以实现可靠的防水效果。
在实际施工中，请严格按照产品说明书和专业指导进行操作，以确保施工效果和施工质量。
聚氨酯防水施工技术交底技术交底
聚氨酯防水施工技术交底一、引言在建筑工程中，防水技术的应用显得尤为重要。
而聚氨酯防水施工技术是一种常用且有效的防水材料和方法。
本文将对聚氨酯防水施工技术进行详细的交底，以确保施工质量和工程的持久性。
二、定位聚氨酯防水材料聚氨酯防水材料是一种具有优异性能和可靠性的防水材料。
它由聚氨酯树脂、固化剂和助剂组成。
这种材料具有耐油、耐溶剂、耐酸碱、耐老化等特点，可以有效地抵抗外界环境对建筑物的侵蚀，从而保护建筑物的结构不受破坏。
三、聚氨酯防水施工准备1. 清理工作面：在施工前，必须彻底清除工作面的尘土、油污、碎石等杂质，以确保聚氨酯防水材料能够充分与基层结合。
2. 基层处理：对于不平整、起砂、裂缝等问题，应事先进行基层修复和处理，以确保基层的平整度和牢固度。
3. 制定施工方案：根据具体情况和设计要求，制定出详细的施工方案，包括底层处理、粘结施工和面层处理等。
四、聚氨酯防水施工技术要点1. 底层处理：底层处理是聚氨酯防水施工的关键环节。
首先，在清洁的工作面上涂刷底漆，以提高聚氨酯防水层的附着力。
然后，按照设计要求和施工方案，进行涂刷或喷涂聚氨酯防水材料，确保涂膜的均匀和充实。
2. 粘结施工：在底层处理完成后，根据具体情况选择合适的粘结层材料，将防水材料固定在基层上，以确保防水材料与基层的牢固结合。
粘结施工过程中需要注意工作面的清洁和粘结材料的数量和厚度。
3. 面层处理：面层处理是聚氨酯防水施工的最后一个环节。
面层处理主要是对防水层进行保护和加固，提高防水层的耐久性和抗压性。
通常采用聚氨酯面涂料进行喷涂或刷涂，形成均匀、光滑的防水层。
4. 施工环境控制：在聚氨酯防水施工过程中，需要严格控制施工环境的温度、湿度和风力等因素。
避免在恶劣天气条件下进行施工，以确保施工质量。
五、施工质量控制聚氨酯防水施工的质量控制是保证工程质量的重要环节。
在施工过程中，应严格按照施工方案和设计要求进行施工，确保底层处理、粘结施工和面层处理的各个环节都达到预期效果。
聚氨酯涂膜防水层三级技术交底
1、机械设备：电动搅拌器、井架带卷扬机等。
2、主要工具：搅拌桶、小型油漆桶、橡皮刮板、塑料刮板、磅秤、油漆刷、液动刷、小抹子、油工铲刀、笤帚等。
三、作业条件
1、铺贴防水层的基层（保温层、找平层）应施工完毕，并检查验收，办理完隐蔽工程验收手续。表面应清扫干净，残留的灰浆硬块及突出部分应清除掉，整平修补抹光；阴阳角处应做成圆弧或钝角；屋面与突出屋面结构连接处等部位，应做成半径为 100～150mm 的圆弧或钝角。
（三）水涂膜涂刷防
1、涂膜材料的配制：随生产厂家材料出厂的成分不同而异，基本有两种配料方法：
（1）按甲料：乙料=1∶1.5（重量比）的比例用电动搅拌器强力搅拌均匀，必要时再掺入甲料重量 0.3%的二月桂酸二丁基锡促凝剂，并搅拌均匀，待用；
（2）按甲料∶乙料∶莫卡（固化剂）=1∶1.5∶0.2 的比例用电动搅拌器强力搅拌均匀，待用。
施工方法
四、施工操作工艺
（一）清理基层
1．先将基层表面的尘土、砂粒、砂浆硬块等杂物清扫干净，并用干净的湿布手揩擦一次。
2、基层表面的突出物、砂浆疙瘩等应铲除、清理掉，凹凸不平处，应用高强度等级水泥砂浆修补，或顺平，对阴阳角、管道根部、地漏和水落口等部位应认真修平，做成圆滑面。
（二）涂刷底胶
1、涂刷底胶相当于传统的刷冷底子油工序，其作用是隔断基层潮气，防止涂膜起鼓、脱落，增强涂膜与基层的粘结，避免涂膜层出现针眼、气孔等质量问题，必须认真操作。
三级技术交底记录
项目名称:编号:
单位工程
交底时间
施工部位
屋面工程
施工内容
聚氨酯涂膜防水层
接受班组：
工程数量
进度要求
施工准备
一、材料要求
地下室聚氨酯防水技术交底
地下室聚氨酯防水技术交底一、工程概述本工程地下室防水采用聚氨酯防水涂料进行防水处理。
地下室防水工程是建筑工程中的重要组成部分，其质量直接关系到建筑物的使用功能和耐久性。
为确保地下室防水工程的施工质量，特进行本次技术交底。
二、施工准备1、材料准备聚氨酯防水涂料：应有出厂合格证、质量检验报告，并符合设计要求。
基层处理剂：用于增强基层与防水涂料的粘结力。
辅助材料：如密封材料、增强材料等。
2、工具准备搅拌器、刷子、滚刷、刮板、喷枪等。
清理基层工具：扫帚、铲子、锤子等。
3、作业条件基层表面应平整、坚实、干净，无起砂、裂缝、松动等缺陷。
阴阳角应做成圆弧形，半径不小于 50mm。
基层表面的含水率应不大于 9%。
三、施工工艺流程1、基层处理清理基层表面的杂物、灰尘、油污等。
对基层表面的裂缝、孔洞等缺陷进行修补。
用扫帚或吹风机将基层表面清理干净。
2、涂刷基层处理剂将基层处理剂均匀涂刷在基层表面，待干燥后进行下一步施工。
3、附加层施工在阴阳角、管根、变形缝等部位先做附加层，附加层宽度不小于500mm。
4、防水涂料施工用搅拌器将聚氨酯防水涂料搅拌均匀。
用刷子、滚刷或喷枪将防水涂料均匀涂刷在基层表面，分多遍进行，每遍厚度不宜超过 1mm。
上下层防水涂料涂刷方向应相互垂直，相邻两层防水涂料的接槎宽度应不小于 100mm。
5、防水层验收防水层施工完成后，应进行外观检查，不得有漏涂、堆积、气泡等缺陷。
进行闭水试验，蓄水高度不低于20mm，蓄水时间不少于24 小时，观察有无渗漏现象。
四、施工要点1、基层处理要彻底，确保基层表面干净、平整、坚实。
2、涂料搅拌要均匀，不得有沉淀、结块现象。
3、涂刷时要均匀，不得有漏涂、堆积现象。
4、每遍涂刷的厚度要控制好，避免厚度不均或过厚。
5、施工环境温度宜在 5℃～35℃之间，避免在雨天、雾天、大风天施工。
五、质量标准1、主控项目防水涂料的品种、规格、性能应符合设计要求和相关标准的规定。
防水层不得有渗漏现象。
聚氨酯防水技术交底大全
单组分聚氨酯防水涂料施工卫生间、阳台采用单组分1.5mm聚氨酯防水涂料施工。
一、材料要求单组分聚氨酯防水涂料单组分聚氨酯防水涂料为聚氨酯预聚体，无有机溶剂，在现场涂抹后经过与水和潮气的化学反响形成高弹性涂膜防水层。
其技术性能应符合下表指标要求单组聚氨酯防水涂料技术性能指标二、主要机具聚氨酯防水层施工使用的主要机具如下：橡胶刮板涂刮防水层用油漆刷细部构造涂刷涂料用小铲刀、榔头、錾子、扫把清理基层用抹子修补基层用三、作业条件基层应坚实平整，不起砂、无空鼓、松动、裂缝等现象可进展防水层施工。
穿管、预埋件等事先安装结实，收头圆滑。
不积水。
1穿过厕浴间楼板的所有立管、套管定位安装完毕经历收，管缝隙用1：3水泥防水砂浆堵。
缝大于20 mm时可用1：2：4豆防水混凝土堵塞。
2厕浴间的基层〔找平层〕可采用1：3水泥砂浆找平，厚度20m抹平压光、坚实平整，不起砂，要求根本枯燥。
假设基层过于潮湿可用抗渗堵漏材料做潮湿基层处理，待外表枯燥后再做防水层。
3基层泛水坡度应在2%以上，不得倒坡积水。
基层与相连接的管件、卫生洁具、地漏、排水口等应在防水层施工前先将预留管道安装结实。
预留管道未安装完不得进展防水层施工。
与墙交接处及转角处水泥砂浆应抹成小圆角。
但凡靠墙的管根处抹出5%坡度，防止此处存水，见下列图为保证防水层顺坡进入地漏，地漏标高应认真计算，而地漏蓖子与厕浴间地面一平。
图靠墙管根后抹出泛水4基层做防水涂膜之前，应将尘土，杂物等清扫干净，外表残留的灰浆硬块和突出局部应铲平，扫净。
特别对以下部位应用建筑密封膏封，如穿过楼板的立管四、套管与立管交接处、大便器与立管接口处、地漏上口四等部位。
见图1, 2, 3，以上各部位密封经历收后，可进展防水层施工。
图1 立管四封建筑密封膏图2 套管与地面交接处与立管交接处、封建筑密封膏图3 地漏与地面交接处接口与地面交接处，均用建筑密封膏封5材料必须原装密封的储存于现场阴凉枯燥处，禁与水接触。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
word完美格式
单组分聚氨酯防水涂料施工
卫生间、阳台采用单组分 1.5mm聚氨酯防水涂料施工。
一、材料要求
单组分聚氨酯防水涂料
单组分聚氨酯防水涂料为聚氨酯预聚体，无有机溶剂，在现场涂抹后经过与水和潮气的化学反应形成高弹性涂膜防水层。
其技术性能应符合下表指标要求
单组聚氨酯防水涂料技术性能指标
项目指标
固体含量,%,≥85.0
拉伸长度,Mpa, ≥ 2.0
断裂伸长率, %,≥500
0.3Mpa，120min
不有透水性
不透水
低温弯折性-35C,无裂纹
表干时间,h,≤≤12 干燥时间
实干时间, h,≤≤24
二、主要机具
聚氨酯防水层施工使用的主要机具如下：
橡胶刮板涂刮防水层用
油漆刷细部构造涂刷涂料用
精心整理学习帮手。
