实训三兆欧表的使用
兆欧表安全操作规程
![兆欧表安全操作规程](https://img.taocdn.com/s3/m/7bf6d7b9f71fb7360b4c2e3f5727a5e9856a272f.png)
兆欧表安全操作规程兆欧表是一种用于测量电阻值的仪器。
由于兆欧表常常用于高电压、高阻值的测量,因此在操作过程中需要注意安全。
下面是兆欧表的安全操作规程:1. 仔细阅读和理解兆欧表的使用说明书。
使用前先熟悉仪器的各项功能和注意事项,确保正确操作。
2. 在进行任何操作之前,先确保兆欧表和被测电路处于断电状态,并将所有电源和电池拔掉,以避免触电和意外伤害。
3. 在使用兆欧表前,检查仪器的外观和连接线是否有损坏。
如有损坏,应立即停止使用,并进行维修或更换。
4. 在将兆欧表连接到被测电路之前,确保被测电路中没有电流流过,将电容器上的电荷释放掉,以免给仪器带来损坏。
5. 在连接兆欧表之前,确认被测电路已停止工作,并且所有电源开关已关闭。
切勿在通电状态下连接或断开兆欧表,这可能导致仪器损坏或触电风险。
6. 在使用兆欧表时,应确保仪器和电路之间的连接稳固可靠。
检查连接线是否插密和接触良好,以防止接触电阻对测量结果的影响。
7. 在进行高电压测量时,要确保兆欧表的额定电压范围大于被测电路的电压。
使用低于额定电压范围的兆欧表进行高电压测量可能造成仪器的短路和损坏。
8. 在进行高阻值测量时,要注意保持测量环境的干燥和清洁。
湿度或灰尘可能会对测量结果产生干扰。
9. 在使用兆欧表时,应正确选择合适的测量范围。
过高或过低的测量范围都可能导致不准确的测量结果,甚至损坏仪器。
10. 在测量结束后,应及时将兆欧表拔掉电源,并进行仪器和连接线的清洁。
尽量避免将污染物留在仪器上,以防止影响下次测量的准确性。
11. 当兆欧表在使用过程中出现异常情况,如显示不正常、有异常声音等,应立即停止使用,并进行仪器的检修和维修。
12. 定期对兆欧表进行校验和维护。
按照说明书要求,以确保仪器的测量准确性和安全性。
以上是兆欧表的安全操作规程。
在任何操作中,都要始终以安全为首要考虑,并遵循仪器的使用说明和标准操作程序,以保证人身安全和仪器的正常运行。
兆欧表使用方法
![兆欧表使用方法](https://img.taocdn.com/s3/m/d34b3947df80d4d8d15abe23482fb4daa58d1d31.png)
兆欧表使用方法兆欧表是一种用于测量电阻值的仪器,广泛应用于电力、通信、电子、电工等领域。
它是一种非常重要的测试工具,正确的使用方法能够确保测试结果的准确性,提高工作效率。
下面将介绍兆欧表的使用方法。
1. 准备工作。
在使用兆欧表之前,首先需要对仪器进行一些准备工作。
插入正确的电池或接入外部电源,确保仪器的电源正常。
检查测试引线是否良好,没有损坏或破损。
确认测试环境没有明显的电磁干扰和温度变化,以免影响测试结果的准确性。
2. 连接测试电路。
将兆欧表的测试引线分别连接到待测电阻的两端,确保连接牢固。
在连接测试电路时,要注意避免引线短路或接触到其他金属物体,以免影响测试结果。
如果测试电路中存在电压,需要先将其放电后再进行测试,以确保安全。
3. 选择测量范围。
根据待测电阻的阻值范围,选择合适的测量范围。
一般来说,选择的测量范围应该略大于待测电阻的阻值,以确保测试结果的准确性。
如果选择的测量范围过小,可能导致仪器显示“超量程”或无法正常测量。
4. 进行测量。
当准备工作完成并连接测试电路后,可以开始进行测量。
打开兆欧表的电源,并等待仪器稳定后进行读数。
在读数时,要注意排除外界干扰,确保测试结果准确可靠。
如果需要连续测量多个电阻值,要及时更换测量范围,以保证测试的准确性。
5. 结束测量。
在完成测量后,首先要关闭兆欧表的电源,拔出测试引线,并进行仪器的清洁和保养。
将仪器放置在干燥通风的环境中,避免受潮或受损。
定期对仪器进行校准和维护,以确保测试结果的准确性和仪器的可靠性。
总结。
兆欧表是一种非常重要的测试仪器,正确的使用方法能够确保测试结果的准确性,提高工作效率。
在使用兆欧表时,要进行充分的准备工作,连接测试电路,选择合适的测量范围,进行准确可靠的测量,结束后进行仪器的清洁和保养。
只有严格按照正确的使用方法操作,才能保证兆欧表的测试结果准确可靠,为工作的顺利进行提供保障。
希望以上内容能够帮助您正确、高效地使用兆欧表,提高工作效率,保障测试结果的准确性。
兆欧表的使用方法
![兆欧表的使用方法](https://img.taocdn.com/s3/m/85dd60a0294ac850ad02de80d4d8d15abe23004a.png)
兆欧表的使用方法(一)使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置,空摇兆欧表手柄,指针应该指到。
o处,再慢慢摇动手柄,使L和E两接线桩输出线瞬时短接,指针应迅速指零。
注意在摇动手柄时不得让L和E短接时间过长,否则将损坏兆欧表。
,2、检查被测电气设备和电路,看是否已全部切断电源。
绝对不允许设备和线路带电时用兆欧表去测量。
3、测量前,应对设备和线路先行放电,以免设备或线路的电容放电危及人身安全和损坏兆欧表,这样还可以减少测量误差,同时注意将被测试点擦拭干净。
(二)正确使用1、兆欧表必须水平放置于平稳牢固的地方,以免在摇动时因抖动和倾斜产生测量误差。
2、接线必须正确无误,兆欧表有三个接线桩,“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。
保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。
在测量电气设备对地绝缘电阻时,“L”用单根导线接设备的待测部位,“E”用单根导线接设备外壳;如测电气设备内两绕组之间的绝缘电阻时,将“L”和“E”分别接两绕组的接线端;当测量电缆的绝缘电阻时,为消除因表面漏电产生的误差,“L”接线芯,“E”接外壳,“G”接线芯与外壳之间的绝缘层。
“L”、“E”、“G”与被测物的连接线必须用单根线,绝缘良好,不得绞合,表面不得与被测物体接触。
3、摇动手柄的转速要均匀,一般规定为120 转/分钟,允许有±20%的变化,最多不应超过±25%。
通常都要摇动一分钟后,待指针稳定下来再读数。
如被测电路中有电容时,先持续摇动一段时间,让兆欧表对电容充电,指针稳定后再读数,测完后先拆去接线,再停止摇动。
若测量中发现指针指零,应立即停止摇动手柄。
4、测量完毕,应对设备充分放电,否则容易引起触电事故。
5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。
只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。
6、兆欧表未停止转动以前,切勿用手去触及设备的测量部分或兆欧表接线桩。
兆欧表的使用方法及要求

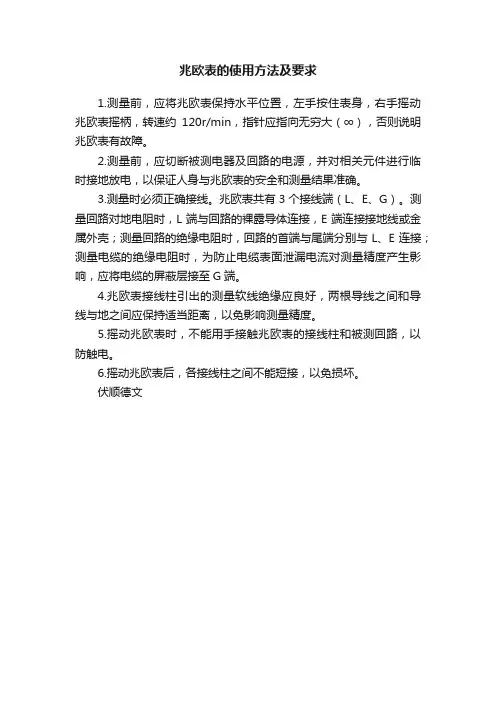

![兆欧表的使用方法及要求](https://img.taocdn.com/s3/m/f283fc9c1b37f111f18583d049649b6649d70944.png)
兆欧表的使用方法及要求
1.测量前,应将兆欧表保持水平位置,左手按住表身,右手摇动兆欧表摇柄,转速约120r/min,指针应指向无穷大(∞),否则说明兆欧表有故障。
2.测量前,应切断被测电器及回路的电源,并对相关元件进行临时接地放电,以保证人身与兆欧表的安全和测量结果准确。
3.测量时必须正确接线。
兆欧表共有3个接线端(L、E、G)。
测量回路对地电阻时,L端与回路的裸露导体连接,E端连接接地线或金属外壳;测量回路的绝缘电阻时,回路的首端与尾端分别与L、E连接;测量电缆的绝缘电阻时,为防止电缆表面泄漏电流对测量精度产生影响,应将电缆的屏蔽层接至G端。
4.兆欧表接线柱引出的测量软线绝缘应良好,两根导线之间和导线与地之间应保持适当距离,以免影响测量精度。
5.摇动兆欧表时,不能用手接触兆欧表的接线柱和被测回路,以防触电。
6.摇动兆欧表后,各接线柱之间不能短接,以免损坏。
伏顺德文。
兆欧表的使用_教学教案
![兆欧表的使用_教学教案](https://img.taocdn.com/s3/m/8b089cb1f424ccbff121dd36a32d7375a417c679.png)
空 白 点 1、兆欧表的正确选用
教学方式 讲授:探究体验式、启发式、试验活动等方式
教学手段 多媒体:Microsoft PowerPoint
一、兆欧表的结构
QJ23 型兆欧表的使用 二、兆欧表的工作原理
三、兆欧表的使用
1、 磁 电式流 比计
1、
2、
2、手 摇直流 发电机
1、正确选用 2、检查是否完好 3、放置平稳牢固,擦净被测物表面 4、正确接线 5、摇动手柄到转速达 120r/min 左右 6、拆除连接导线
⑴ 不能在设备带电的情况下测量其绝缘电阻。测量前被
6
测设备必须切断电源和负载,并进行放电;已用兆欧表测量
过的设备如要再次测量,也必须先接地放电。
⑵ 兆欧表测量时要远离大电流导体和外磁场。
⑶ 与被测设备的连接导线应用兆欧表专用测量线或选
用 绝缘强 度高的 两根单 芯多股 软线 ,两根 导线切 忌绞在 一起 ,
③ 由慢到快摇动手柄,直到转速达 120r/min 左右,保持手 柄的转速均匀、稳定,一般转动 1 min,待指针稳定后读数。
④ 测量完毕,待兆欧表停止转动和被测物接地放电后方能拆 除连接导线。
【教师提问:你知道兆欧表在实际使用中应注意什么?】
四、注意事项
因兆欧表本身工作时产生高压电,为避免人身及设备事故必须 重视以下几点:
值 I1/I2 的变化。
由于线圈 1 与线圈 2 绕向相反,流人电流 I1 和 I2 后在永久磁
场作用下,在两个线圈上分别产生两个方向相反的转距了 T1 和 T2,
由于气隙磁场不均匀,因此 T1 和 T2 既与对应的电流成正比又与其
线圈所处的角度有关。当 T1 ≠T2 时指针发生偏转,直到 T1=T2 时, 指针停止。指针偏转的角度只决定于I1 和I2 的比值,此时指针所
兆欧表的使用方法步骤
![兆欧表的使用方法步骤](https://img.taocdn.com/s3/m/f9baae7132687e21af45b307e87101f69f31fb7a.png)
兆欧表的使用方法步骤
兆欧表是一种用于测量电气绝缘材料电阻值的仪器,常用于电气设备的维修和保养工作中。
下面是兆欧表的使用方法步骤:
1. 准备工作:选择合适的测试电极和测试线,将兆欧表置于平稳的水平台面上,并接好电源线。
2. 连接测试电极:将测试电极插入被测物品内部,注意电极的长度应该足够长,以避免测试误差。
3. 连接测试线:将测试线的一端连接兆欧表的测试端子,另一端连接测试电极,注意连接应该牢固,避免出现松动情况。
4. 设置测试范围:根据被测物品的电阻值范围,选择合适的测试范围,避免过大或过小的测试范围导致测试结果不准确。
5. 开始测试:按下兆欧表的测试按钮,等待测试结果稳定后记录测试数值。
测试过程中需要保证被测物品的电气绝缘状态良好,避免外部干扰。
6. 完成测试:测试结束后,将测试电极和测试线拔出,关闭兆欧表的电源并进行清洁维护工作,以保证下次使用的准确性。
总之,兆欧表是一种非常重要的电气测试仪器,使用前需要仔细阅读使用说明书,按照步骤进行正确使用,才能确保测试结果的准确性和被测物品的安全性。
兆欧表操作规程
![兆欧表操作规程](https://img.taocdn.com/s3/m/edada533bb1aa8114431b90d6c85ec3a87c28be9.png)
ZZZZ有限公司企业标准兆欧表操作规程Q/ZZZZ999-2023替代Q∕ZZZZ-999-20101目的规定操作者在使用兆欧表应达到的要求。
2适用范围本规程适用于兆欧表的操作。
本规程适用于ZZZZ有限公司内部试验人员。
3人员要求试验人员应经过相应培训,并有公司授权。
4操作要求4.1操作者应熟悉设备的结构及性能。
4.2操作者必须经过专业培训,方可上机操作。
4.3测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上,试验时,设备及试品必须在橡皮上面或其它绝缘材料上面。
4.4操作步骤:1.兆欧表选用规定兆欧表的电压等级应高于被测物的绝缘电压等级。
2.绝缘电阻的测量方法兆欧表有三个接线柱,上端两个较大的接线柱上分别标有“接地”(E)和“线路”(1),在下方较小的一个接线柱上标有“保护环”(或“屏蔽”)(G)。
(1)线路对地的绝缘电阻将兆欧表的“接地”接线柱(即E接线柱)可靠地接地(一般接到某一接地体上),将“线路”接线柱(即1接线柱)接到被测线路上。
连接好后,顺时针摇动兆欧表,转速逐渐加快,保持在约120转/分后匀速摇动,当转速稳定,表的指针也稳定后,指针所指示的数值即为被测物的绝缘电阻值。
实际使用中,Ex1两个接线柱也可以任意连接,即E可以与接被测物相连接,1可以与接地体连接(即接地),但G接线柱决不能接错。
3.测量电动机的绝缘电阻将兆欧表E接线柱接机壳(即接地),1接线柱接到电动机某一相的绕组上,如上图所示,测出的绝缘电阻值就是某一相的对地绝缘电阻值。
4.测量电缆的绝缘电阻测量电缆的导电线芯与电缆外壳的绝缘电阻时,将接线柱E与电缆外壳相连接,接线柱1与线芯连接,同时将接线柱G与电缆壳、芯之间的绝缘层相连接。
5、注意事项:5.1、使用前应作开路和短路试验。
使1、E两接线柱处在断开状态,摇动兆欧表,指针应指向“8”;将1和E两个接线柱短接,慢慢地转动,指针应指向在“0”处。
这两项都满足要求,说明兆欧表是好的。
兆欧表的使用方法和注意事项
![兆欧表的使用方法和注意事项](https://img.taocdn.com/s3/m/2a990d53a36925c52cc58bd63186bceb19e8ed04.png)
兆欧表的使用方法和注意事项一、兆欧表的定义兆欧表(megger)是一种用于测试电气绝缘质量的测量仪器。
它是一种特殊的欧姆表,通常用于测量电气设备的电气绝缘质量。
兆欧表能够测量高电阻值,一般用于测试绝缘物质的绝缘阻抗、电场强度等。
二、兆欧表的使用方法1、准备工作:将被测试的电气设备关机、拔插头,以确保设备处于断电的状态。
另外,应将测量电极与被测试电气设备的电极之间的接头保持洁净。
2、连接测量仪器:将兆欧表的两根测量线末端分别连接被测试设备的电极(默认红线为高电位,黑线为低电位)。
测试时必须慎重,不可徒手夹线头。
3、切换仪器档位:通过仪器上的旋钮,选择适当的测量范围。
在测试绝缘电阻时,需要选择最大的检定范围以获得最好的精度。
4、提供激励电压:启动兆欧表,通过自带电池或外接电源提供恰当的激励电压,并适当等待,确保仪器稳定了下来。
5、记录测量值:在仪器上读取测试结果,注意写下日志,稍后进行数据处理和解释。
三、兆欧表的注意事项1、测试绝缘电阻时需要选取最大的档位以获得最好的精度,一般来说需要选择高压档。
2、在测量绝缘电阻时,不同的测试条件会对测试结果产生影响。
所以测试时要注意被测试物体的温度、湿度等参数,以此来保证测试的准确性。
3、在测试时,应注意观察测试线夹头的压力,以保证测试的准确性。
4、在测试绝缘电阻时,需注意测试范围。
如果测试范围过小,将不能得到准确的测试结果。
如果测试范围过大,将会对测试精度产生影响,对仪器也会造成不必要的磨损。
5、在测试结束后,应将测试线夹头反转,以防止存储的剩余电荷造成的损坏和损害。
6、在存放兆欧表时,应避免震动和机械损坏。
7、在使用电源时,务必使用正确的电源电压和电频,以防止仪器损坏。
四、兆欧表的维护与保养1、仪器应经常被校准,以确保其准确性。
2、仪器应存放在干燥,避免阳光直射的地方,以保证仪器的质量。
3、仪器应保持干燥,避免受潮或沾水,去掉测量线的灰尘和污垢。
4、保持仪器清洁,使用防静电等清洁剂,在正确的铜线和金属接头上加润滑剂。
兆欧表的使用方法
![兆欧表的使用方法](https://img.taocdn.com/s3/m/43165bbec9d376eeaeaad1f34693daef5ef71337.png)
兆欧表的使用方法兆欧表,也被称为绝缘电阻测试仪或电阻计,是一种用于测量电气设备、电路或材料绝缘电阻的仪器。
它主要用于检测电路或设备中的绝缘状况,以确保其安全可靠地运行。
本文将介绍兆欧表的使用方法及相关注意事项。
一、仪器概述兆欧表由一块测量电阻的表头和一副测量电阻的引线组成。
引线的一端通过夹子或插针连接到待测设备或电路上,另一端插入表头上的相应插孔。
仪器通过测量两端电压和流过的电流来计算电阻值。
二、使用前的准备工作1. 检查仪器及引线的完好性,确保没有断裂或损坏。
2. 清洁待测设备或电路上的接点,确保良好的接触。
3. 根据待测电阻的范围和要求,选择合适的测量范围和测量方式。
三、测量步骤1. 将引线的夹子或插针连接到待测设备或电路的两个接点上,确保良好的接触。
2. 打开兆欧表的电源开关,并选择合适的测量范围。
3. 按下测量按钮,开始进行测量。
此时仪器将对待测设备或电路施加一定的直流或交流电压,并测量通过的电流。
4. 观察兆欧表上的指示值,它将显示出待测设备或电路的绝缘电阻值。
5. 根据需要,可以进行多次测量以确保准确性,然后取平均值作为最终测量结果。
四、注意事项1. 选择合适的测量范围,以避免超出仪器的量程,导致测量结果不准确或损坏仪器。
2. 在进行测量前,需确保待测设备或电路处于断电状态,以免对设备或人员造成伤害。
3. 在进行测量时,应避免与待测设备或电路的其他部件接触,以免影响测量结果。
4. 在测量过程中,应保持仪器和引线与待测设备或电路的良好接触,确保信号传输的质量。
5. 测量完成后,应将仪器恢复至关机状态,并小心存放,避免损坏。
总结:兆欧表是一种用于测量电气设备、电路或材料绝缘电阻的重要工具。
正确使用兆欧表可以有效检测待测设备或电路的绝缘状况,并确保其安全可靠地运行。
在使用兆欧表时,需要注意选择合适的测量范围,保持良好的接触,避免误操作或损坏仪器。
通过充分了解兆欧表的使用方法,我们可以有效地运用它进行电气绝缘测试工作。
兆欧表使用方法及注意事项
![兆欧表使用方法及注意事项](https://img.taocdn.com/s3/m/b8981a25c381e53a580216fc700abb68a882ad53.png)
兆欧表使用方法及注意事项一、兆欧表的概述兆欧表(Megohmmeter)是一种用于测量电阻值超过1000兆欧(MΩ)的电器或设备的仪器。
它主要用于测试绝缘材料和设备的绝缘电阻,以确保其正常工作。
在本文中,我们将介绍兆欧表的使用方法及注意事项。
二、兆欧表的使用方法1. 准备工作在使用兆欧表之前,需要先进行一些准备工作:•确保所测量的设备或电器已经断开电源,并且处于安全状态。
•检查兆欧表是否处于正常工作状态,包括电池电量、连接线是否完好等。
2. 连接测量对象将兆欧表的测试引线连接到待测设备或电器上。
通常情况下,红色引线连接到正极,黑色引线连接到负极。
3. 设置测量范围根据待测设备或电器的预估绝缘电阻值,选择合适的测量范围。
通常兆欧表提供多个档位供选择,可以根据需要进行调整。
4. 进行测量按下兆欧表上的测量按钮,开始进行测量。
在测量过程中,兆欧表会向待测设备或电器施加一定的电压,并测量其绝缘电阻值。
5. 记录和分析数据当测量完成后,将测得的绝缘电阻值记录下来,并进行必要的数据分析。
根据设备或电器的要求,判断其绝缘状况是否正常。
6. 清理和存储在使用兆欧表结束后,需要清理测试引线,并将仪器妥善存放在干燥、防尘的环境中,以保证其长期可靠性。
三、兆欧表的注意事项在使用兆欧表时,需要注意以下几点:1. 安全操作•在进行任何操作之前,请确保设备或电器已经断开电源,并且处于安全状态。
•使用合适的个人防护装备,如绝缘手套、护目镜等。
•避免在潮湿或高温环境下使用兆欧表。
2. 正确选择测量范围根据待测设备或电器的预估绝缘电阻值,选择合适的测量范围。
选择过小的范围可能导致测量结果不准确,选择过大的范围可能降低测量的灵敏度。
3. 避免电压过高在使用兆欧表时,需要根据设备或电器的要求设置合适的测试电压。
过高的电压可能会损坏设备或电器。
4. 防止误操作在操作兆欧表时,需要遵循正确的步骤,并注意避免误操作。
不要将测试引线接触到其他金属物质,以免干扰测量结果。
兆欧表使用操作规程
![兆欧表使用操作规程](https://img.taocdn.com/s3/m/cb9ee032a32d7375a41780c6.png)
兆欧表使用操作规程
兆欧表又称绝缘摇表,它是用来检测电器设备或线路的绝缘电阻的。
测量不同电压等级的设备。
要选用相应电压等级的兆欧表。
测量500V及以下的电器设备,应选用500V或1000V的兆欧表。
1.测量前,应先对仪表进行开路试验和短路试验。
以检验兆欧表的好坏。
开路试验是把仪表线分开,然后摇起摇表至120
转/分,此时指针应指在无穷大的位置;短路试验是先将两条
表线短接,摇动摇把(开始摇要慢)到120转/分,仪表指针
应指在零位。
2.兆欧表的使用方法(操作方法)
2.1将仪器水平位置放置,把被测物接于L及E两端钮上,以120转/分的速度摇动发电机的手柄,待表的指针稳定,即可从标度盘上读出被测物的绝缘电阻值。
读数后,先撤开仪表的L线,再停止摇动手柄,否则会因被测设备向仪表反送电而损坏仪表。
2.2试验线路绝缘时,L端钮接线路,E端钮接地。
2.3试验两线间绝缘时,L及E端各接一线。
3.4试验电缆绝缘时,L端钮接芯线,E端钮接外层,G端钮接电缆导线里层,可以避免表面漏电所产生的误差。
质管科2003-3-4。
实训三__钳形电流表与兆欧表的使用
![实训三__钳形电流表与兆欧表的使用](https://img.taocdn.com/s3/m/61a6e606bb68a98271fefa62.png)
实训三 钳形电流表与兆欧表的使用(一)实训目的学会使用钳形电流表测量线路电流和使用兆欧表测量电气设备的绝缘电阻。
(二)实训器材1、工具 常用电工工具一套2、仪表 VICTOR 6056B 钳形数字多用表、胜利VC60B 数字兆欧表。
3、器材 三相电动机、双副边绕组电源变压器。
(三)实训原理1、钳形电流表工作原理钳形电流表也是一种便携式电表,主要用于在要求不断开电路的情况下,测量正在运行的电气电路中具有安培级电流。
测量时只要将被测导线夹于钳口中,便可读数。
钳形表的原理结构如图3-1所示。
测量交流电流的钳形表实质上是由一个电流互感器和一个整流式仪表所组成。
被测载流导线相当于电流互感器的一次绕组,绕在钳形表铁芯上的线圈相当于电流互感器的二次绕组。
当被测载流导线夹于钳口中时,二次绕组便感应出电流,使指针偏转,指示出被测电流值。
测量交、直流电流的是一个电磁式仪表,放置在钳口中的被载流导线作为励磁线圈,磁通在铁芯中形成回路,电磁式测量机构位于铁芯的缺口中间,受磁场的作用而偏转,获得读数。
因其偏转不受测量电流种类的影响,所以可测量交直流。
钳形电流表的使用方法及注意事项:(1)若是指针式钳形电流表则测量前,应检查仪表指针是否在零位,若不在零位,应调至零位。
(2)测量时应先估计被测量值的大小,将量程旋钮置于合适的档位。
若测量值暂不能确定,应将量程旋至最高档,然后根据测量值的大小,变换至合适的量程。
(3)测量电流时,应将被测载流导线置于钳口的中心位置,以免产生误差。
(4)为使读数准确,钳口的两个面应接触良好。
若有杂声,可将钳口重新开合一次。
(5)指针式钳形电流表测量后一定要把量程旋钮置于最大量程档,以免下次使用时,由于未经量程选择而损坏仪表。
数字式钳形电流表则要把量程旋钮置于OFF 的位置。
(6)被测电流过小时,为了得到较准确的读数,若条件允许,可将被测导线绕几圈后套进钳口进行测量。
此时,钳形表读数除以钳口内的导线根数,即为实际电流值。
实训三 万用表、兆欧表及钳形电流表的使用
![实训三 万用表、兆欧表及钳形电流表的使用](https://img.taocdn.com/s3/m/563dbc48bd64783e08122b05.png)
实训三万用表、兆欧表及钳形电流表的使用一.实训目的及要求1.了解万用表、兆欧表及钳形电流表的测量原理2.掌握万用表、兆欧表及钳形电流表的使用及维护方法二.实训内容1.用万用表测量交、直流电压,交、直流电流;测量导体或电阻的阻值(记录被测数据)2.用兆欧表测量并判断电机、电源线的绝缘程度3.使用钳形电流表测电流(可测电机的工作电流)三.实训器材数字式或模拟万用表、兆欧表、钳形电流表、干电池、蓄电池、交直流电源(电压源,电流源)、电机四.实训原理1.万用表万用表是一种多功能、多量程的便携式电测仪表。
万用表又叫多用表、三用表、复用表,它分为指针式万用表和数字万用表。
一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。
1.1模拟式万用表1.1.1模拟式万用表的结构及其原理模拟式万用表是一种整流式仪表,由表头(磁电式测量机构)、测量电路及转换开关等三个主要部分组成,如图3.1所示。
图3.1模拟式万用表①表头:它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。
测电压时的内阻越大,其性能就越好。
表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。
第二条标有∽和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。
第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。
第四条标有dB,指示的是音频电平。
②测量电路:它是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成。
它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。
兆欧表的使用方法
![兆欧表的使用方法](https://img.taocdn.com/s3/m/45e46449cd1755270722192e453610661ed95a36.png)
兆欧表的使用方法兆欧表是一种用来测量电气设备绝缘电阻的仪器,它在电气维护和安全检测中起着至关重要的作用。
正确地使用兆欧表可以帮助我们及时发现设备的绝缘问题,保障设备和人员的安全。
下面,我们将详细介绍兆欧表的使用方法。
首先,使用兆欧表前需要检查仪器本身是否正常。
要确保兆欧表的电池电量充足,测量的电压范围和绝缘电阻范围是否符合要求。
另外,还要检查仪器的外观是否完好,测量引线是否有断裂或破损,以及测量插头是否干净良好。
接下来,我们需要选择合适的测量范围。
一般来说,兆欧表有不同的量程档位,我们需要根据被测设备的绝缘电阻范围来选择合适的档位,以确保测量的准确性。
在接线方面,我们需要将兆欧表的红色测量引线连接到被测设备的绝缘电阻测量端,而黑色引线则连接到被测设备的接地端。
接线完成后,我们需要确保测量引线与被测设备的接触良好,没有松动或接触不良的情况。
接着,我们可以开始进行测量。
在测量过程中,需要注意保持被测设备处于断电状态,避免因电流干扰导致测量不准确。
另外,还需要确保测量环境干燥,避免潮湿环境对测量结果的影响。
在读数方面,当使用数字式兆欧表时,我们可以直接读取显示屏上的测量数值;而当使用模拟式兆欧表时,则需要根据指针的位置来读取测量数值。
在读数时,需要注意测量范围的单位,确保读数的准确性。
最后,在使用完兆欧表后,我们需要做好仪器的保养工作。
需要注意的是,保养时要将测量引线收拾整齐,避免损坏;同时,还要将兆欧表放置在干燥通风的环境中,避免受潮或发霉。
总的来说,兆欧表的使用方法并不复杂,但在实际操作中需要严格按照操作规程来进行,以确保测量结果的准确性和安全性。
希望通过本文的介绍,您能更加熟练地掌握兆欧表的使用方法,为电气设备的维护和安全提供有力的支持。
兆欧表使用方法及读数
![兆欧表使用方法及读数](https://img.taocdn.com/s3/m/4d4b9edc482fb4daa48d4b15.png)
兆欧表使用方法及读数1、工具:兆欧表2、测量前必须将被测设备电源切断,并对地短路放电。
决不能让设备带电进行测量,以保证人身和设备的安全。
对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
3、被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
4、测量前应将兆欧表进行一次开路和短路试验,检查兆欧表是否良好。
即在兆欧表未接上被测物之前.摇动手柄使发电机达到额定转速(120rmin),观察指针是否指在标尺的“∞”位置。
5、将接线柱“线(L)和地(E)”短接,缓慢摇动手柄,观察指针是否指在标尺的“0”位。
如指针不能指到该指的位置,表明兆欧表有故障,应检修后再用。
6、兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
7、摇测时将兆欧表置于水平位置,摇把转动时其端钮间不许短路。
摇动手柄应由慢渐快,若发现指针指零说明被测绝缘物可能发生了短路,这时就不能继续摇动手柄.以防表内线圈发热损坏。
8、读数完毕,将被测设备放电。
放电方法是将测量时使用的地线从兆欧表上取下来与被测设备短接一下即可(不是兆欧表放电)。
9、禁止在雷电时或高压设备附近测绝缘电阻,只能在设备不带电,也没有感应电的情况下测量。
10、摇测过程中,被测设备上不能有人工作。
11、兆欧表线不能绞在一起,要分开。
12、兆欧表未停止转动之前或被测设备未放电之前.严禁用手触及。
拆线时,也不要触及引线的金属部分。
13、测量结束时,对于大电容设备要放电。
14、兆欧表接线柱引出的测量软线绝缘应良好,两根导线之间和导线与地之间应保持适当距离,以免影响测量精度。
15、为了防止被测设备表面泄漏电阻,使用兆欧表时,应将被测设备的中间层(如电缆壳芯之间的内层绝缘物)接于保护环。
16、要定期校验其准确度。
兆欧表的使用步骤
![兆欧表的使用步骤](https://img.taocdn.com/s3/m/0db54a7cb207e87101f69e3143323968011cf49f.png)
兆欧表的使用步骤1. 被测设备的预备工作(1)测量前必需断开被测设备的电源,并接地短路放电,决不允许用兆欧表测量带电设备的绝缘电阻,以防人身和设备事故的发生;(2)有可能感应出高电压的设备,不行进行测量;(3)被测物的表面应用洁净的布或棉纱擦洁净,以保证测量结果的精确。
2. 兆欧表使用前的预备工作(1)兆欧表应放平稳的地方,以免摇动发电机手柄时,使兆欧表本身摇动,而影响读数。
有水平调整的兆欧表,留意先调整好水平位置;(2)开路试验是将各接线柱开头路不连接引线。
手摇发电机至额定转速,一般为120转/分,表针应指示在“∞”处;(3)短路试验是将L和E两接线柱间短连,手摇发电机至肯定转速时,指针应在“0”处(留意短路时不能猛摇)。
假如开路和短路试验都正常,即可使用。
3. 兆欧表使用中的留意事项(1)摇动兆欧表摇柄时,E、L两接线柱上都有相当高的直流电压输出,因此,使用要特殊留意,手不能遇到接线柱,以免发生危急;(2)使用兆欧表时,要坚持手摇速度始终稳定全都。
一般常犯的毛病是开头摇得快,后来就渐渐慢下来了。
这样一来,开头兆欧表输出电压高,在被测物绝缘介质上充上了相当高的电压;后来速度减慢时,兆欧表电压低了,而且低于绝缘介质上的电压,于是绝缘介质上带的电就要开头倒流,向摇表放电,结果会使兆欧表的指示数不精确;(3)兆欧表在使用中,有时指针不大简单稳定下来。
在读取测试值时可取其平均值。
如指针总在0.8MΩ-1.2MΩ之间来回摇摆,时间较长,这时可记录为;(4)兆欧表在使用时,应放在远离磁场和远离通有大电流导体的地方,以免影响测量读数;(5)用兆欧表测试线路绝缘电阻时,肯定要将配线架上的避雷器和终端杆分线箱或中间分线箱里的避雷器拿掉,对方局肯定要全部断开局内设备。
这是由于开放载波的长途线路上用的真空避雷器,放电电压最高为250V或350V。
当使用250V特殊是500V兆欧表进行测试时,避雷器肯定要放电入地,造成兆欧表上读数为零或数值很小,得不到实际的线路绝缘电阻值。
兆欧表使用方法
![兆欧表使用方法](https://img.taocdn.com/s3/m/b5adb566e3bd960590c69ec3d5bbfd0a7956d5dc.png)
兆欧表使用方法兆欧表是一种用于测量绝缘电阻的仪器,广泛应用于电力、通信、铁路、航空航天等领域。
正确的使用方法能够确保测量结果的准确性,同时也能够保护仪器不受损坏。
本文将介绍兆欧表的使用方法,帮助用户正确、有效地进行绝缘电阻测量。
1. 准备工作。
在使用兆欧表之前,首先需要进行一些准备工作。
确保兆欧表处于关机状态,然后检查仪器的外部是否有损坏,接线端子是否干净。
接下来,检查测试线和夹具是否完好,无破损或者接触不良。
最后,确认被测物体已经断开电源,并且处于安全状态。
2. 接线方法。
接线是进行绝缘电阻测量的关键步骤,正确的接线方法能够确保测量结果的准确性。
首先,将兆欧表的测试线分别连接到被测物体的两端,然后将夹具夹紧在被测物体上。
在接线过程中,需要注意保持接线端子的清洁,确保良好的接触。
3. 选择测量范围。
兆欧表通常具有多个测量范围,根据被测物体的绝缘电阻数值大小选择合适的测量范围。
如果选择的测量范围过大,可能会导致测量结果不够精确;如果选择的测量范围过小,可能会导致仪器过载。
因此,在进行测量之前,需要根据被测物体的电阻数值选择合适的测量范围。
4. 进行测量。
当完成了准备工作、接线和选择测量范围之后,就可以进行绝缘电阻的测量了。
打开兆欧表的电源,选择合适的测量功能,并按下测量按钮。
在测量过程中,需要保持仪器和被测物体的稳定,避免外界干扰。
待测量完成后,记录测量数值,并及时断开测试线和夹具。
5. 分析结果。
测量完成后,需要对测量结果进行分析。
首先,检查测量数值是否在合理范围内,是否符合预期;其次,可以根据测量结果进行进一步的判断和分析,例如判断绝缘电阻是否达到要求,是否存在漏电现象等。
最后,根据测量结果进行相应的处理和记录。
总结。
兆欧表是一种重要的测量仪器,正确的使用方法能够确保测量结果的准确性,同时也能够保护仪器不受损坏。
在使用兆欧表进行绝缘电阻测量时,需要进行准备工作、正确接线、选择合适的测量范围,进行测量并分析结果。
实训三 万用表、兆欧表及钳形电流表的使用
![实训三 万用表、兆欧表及钳形电流表的使用](https://img.taocdn.com/s3/m/563dbc48bd64783e08122b05.png)
实训三万用表、兆欧表及钳形电流表的使用一.实训目的及要求1.了解万用表、兆欧表及钳形电流表的测量原理2.掌握万用表、兆欧表及钳形电流表的使用及维护方法二.实训内容1.用万用表测量交、直流电压,交、直流电流;测量导体或电阻的阻值(记录被测数据)2.用兆欧表测量并判断电机、电源线的绝缘程度3.使用钳形电流表测电流(可测电机的工作电流)三.实训器材数字式或模拟万用表、兆欧表、钳形电流表、干电池、蓄电池、交直流电源(电压源,电流源)、电机四.实训原理1.万用表万用表是一种多功能、多量程的便携式电测仪表。
万用表又叫多用表、三用表、复用表,它分为指针式万用表和数字万用表。
一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。
1.1模拟式万用表1.1.1模拟式万用表的结构及其原理模拟式万用表是一种整流式仪表,由表头(磁电式测量机构)、测量电路及转换开关等三个主要部分组成,如图3.1所示。
图3.1模拟式万用表①表头:它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。
测电压时的内阻越大,其性能就越好。
表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。
第二条标有∽和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。
第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。
第四条标有dB,指示的是音频电平。
②测量电路:它是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成。
它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。
兆欧表的使用方法和读数
![兆欧表的使用方法和读数](https://img.taocdn.com/s3/m/29d066448f9951e79b89680203d8ce2f00666584.png)
兆欧表的使用方法和读数
兆欧表是一种用于测量电阻值的仪器,通常用于测试高电阻值的电路元件,如绝缘材料、电缆、变压器等。
在使用兆欧表时,需要注意以下几点:
1. 选择合适的量程:兆欧表通常有多个量程可供选择,应根据被测元件的电阻值选择合适的量程,以保证测量精度和安全性。
2. 接线正确:兆欧表的接线应正确无误,一般分为两种接法:两线法和四线法。
两线法适用于低电阻值的测量,四线法适用于高电阻值的测量。
3. 预热时间:兆欧表在使用前需要进行预热,一般需要10-15分钟的时间,以保证测量精度。
4. 防止干扰:在使用兆欧表时,应注意防止外界干扰,如电磁场、静电场等,以保证测量精度。
读数方面,兆欧表的读数一般为数字显示,单位为兆欧姆(MΩ)。
在读数时,应注意以下几点:
1. 读数精度:兆欧表的读数精度一般为小数点后几位,应根据实际需
要选择合适的精度。
2. 量程切换:在量程切换时,应注意兆欧表的显示范围,以避免超出
量程而损坏仪器。
3. 记录读数:在测量完成后,应及时记录读数,以便后续分析和处理。
总之,兆欧表是一种重要的电子测试仪器,使用时应注意安全、精度
和正确的接线方法,以保证测量结果的准确性和可靠性。
