高压电缆直埋技术要求
高压电缆直埋技术要求
在GB 50217-1994《电力工程电缆设计规范》中规定：直埋电缆的埋深不应小于0.7m,敷设时应做波浪形，最小弯曲半径不得小于《电气装置安装工程电缆线路施工及验收规范》（GB50168-1992）中的规定，聚氯烯绝缘电力电缆为10倍外径。
2、直埋电缆的上、下部应铺以不小于100mm厚的软土或砂层。
3、管道敷设时，电缆管内径与电缆之比不得小于1.5。
4、三相或单相的交流单芯电缆，不得穿于钢导管内。
5、金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。
6、电缆在沟内敷设时，应遵循低压在下、高压在上的原则。
3.5.3直埋附设电缆的外护层选择，应符合下列规定：（1）电缆承受较大压力或有机械损伤危险时，应有加强层或钢带铠装。
（2）在流沙层、回填土地带等可能出现位移的土壤中，电缆应有钢丝铠装。
（3）白蚁严重危害且塑料电缆未有尼龙外套时，可采用金属套或钢带铠装。
（4）除本条（1）～（3）项外的情况，可采用不带铠装外护层。
5.2.2 电缆直埋敷设方式的选择，应符合下列规定：（1）同一通路少于6根的35KV及以下电力电缆，在厂区通往远距离辅助设施或城镇等不易有经常性开挖的地段，宜用直埋；在城镇人行道下较易翻修情况或道路边缘，也可用直埋。
（2）厂区内地下管网较多地段，可能有熔化金属、高温液体溢出的场所，待开发将有较频繁开挖的地方，不宜用直埋。
（3）在化学腐蚀或杂散电流腐蚀的土壤范围，不得采用直埋。
5.2.3 电缆穿管敷设方式的选择，应符合下列规定：（1）在有爆炸危险场所明敷的电缆，露出低坪上需加以保护的电缆，地下电缆与公路、铁道交叉时，应采用穿管。
（2）地下电缆通过房屋、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。
（3）在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆较多的情况下，可用穿管敷设。
5.2.4 浅槽敷设方式的选择，应符合下列规定：（1）地下水位较高的地方。
电力电缆直埋敷设深度标准温度曲线
电力电缆是用来传输电能的重要设备，其敷设深度和温度曲线对于保证电力输送的稳定和安全具有重要意义。
在实际工程中，电力电缆的直埋敷设深度标准和温度曲线需要严格遵守，以确保电缆的正常运行和寿命。
一、电力电缆直埋敷设的深度标准1. 根据地质条件确定深度在电力电缆直埋敷设时，首先需要根据当地的地质情况确定合理的敷设深度。
通常来说，地质条件较好的地区可以适当降低敷设深度，而在地质条件较差的地区则需要增加敷设深度，以确保电缆的安全运行。
2. 考虑外部环境因素除了地质条件，外部环境因素也需要考虑进敷设深度的标准中。
如地表水位、地下水位等因素都会对电缆的敷设深度产生影响，需要进行综合考虑。
3. 遵循行业标准和规范在确定电力电缆的直埋敷设深度时，必须严格遵守国家和地方相关行业标准和规范，确保电缆安全、可靠地运行。
二、电力电缆直埋敷设的温度曲线1. 温度对电缆的影响电力电缆在运行过程中会受到外部温度的影响，温度变化会直接影响电缆的导体、绝缘等材料性能，进而影响电缆的安全运行。
2. 温度曲线的测定在电力电缆直埋敷设之前，需要对当地的气温变化进行充分的调查和测定，以确定合理的温度曲线。
通过实际数据和经验来确定电缆在不同温度下的运行状态，保证电缆在各种温度环境下都能正常运行。
3. 温度曲线的监测一旦电缆敷设完毕，需要对温度曲线进行持续的监测和检测，及时发现温度异常情况并做好相应的调整和处理。
合理的电力电缆直埋敷设深度标准和温度曲线是保证电缆正常运行和寿命的重要保障。
通过严格遵守行业标准和规范，合理地确定敷设深度和温度曲线，并进行持续的监测和调整，可以保证电缆在运行过程中安全可靠，为社会的电力供应提供保障。
电力电缆直埋敷设深度标准和温度曲线的合理确定，不仅关系到电缆本身的安全和可靠运行，还直接关系到整个电力系统的正常运行和供电能力。
在实际工程中，需要充分考虑各种因素，并采取相应的措施来确保电力电缆的安全敷设和运行。
一、影响敷设深度和温度曲线选择的因素1. 地质条件地质条件是影响电力电缆敷设深度的重要因素。
220kV电缆直埋要求
220kV电缆直埋要求引言220kV电缆直埋是一种将高压电缆埋设在地下的方法，用于输送电力。
为了确保电缆的安全运行，我们需要满足一系列的技术要求和标准。
本文档将阐述220kV电缆直埋的要求，包括电缆的选择、敷设和保护等方面。
电缆选择要求1.电缆的选型应符合国家电网公司的技术规范和标准要求。
2.电缆应具备足够的导电能力，以满足220kV的输电需求。
3.电缆的绝缘性能应良好，能够有效阻止电流漏电和电压跳闸。
4.电缆应具备良好的机械性能，能够承受外部压力和拉力。
5.电缆的阻燃性能应符合国家标准，以减少火灾发生的风险。
电缆敷设要求1.电缆敷设前需进行地质勘察，确定敷设线路的路径和土壤条件。
2.电缆埋设时应保持一定的埋深，以保护电缆免受外力破坏。
3.电缆应采取合适的敷设方式，如直埋、管道敷设等。
4.敷设电缆前应进行防腐处理，以防止地下水和土壤对电缆的侵蚀。
5.敷设时应保证电缆的平直和均匀，避免弯曲和过度张力。
电缆保护要求1.在电缆的起点和终点处需要设置终端头，用于连接电缆和设备。
2.电缆终端头应按照制造商的要求正确安装。
3.经过人行道、道路等区域的电缆应设置防护板，以防止外力破坏。
4.电缆应设置避雷装置，以防止雷电对电缆的损坏。
5.电缆在水路下穿时应设置导管，以保护电缆不受水压影响。
监测和维护要求1.针对电缆的温度、电流等参数进行实时监测，及时发现异常情况。
2.定期进行电缆的巡检和维护工作，及时清理周围的杂草和垃圾。
3.对于发现的故障和损坏，应及时修复或更换，以确保电缆的正常运行。
4.电缆的绝缘电阻应定期检测，以避免电气故障的发生。
总结本文档阐述了220kV电缆直埋的要求，包括电缆选择、敷设和保护等方面。
只有满足这些要求，才能保证电缆的安全运行和电力的顺利输送。
在实际操作中，我们应严格按照这些要求进行工作，并定期进行监测和维护，以确保电缆的长期稳定运行和设备的安全使用。
110kv直埋电缆技术措施
110kv直埋电缆技术措施随着城市化的快速发展，电力设施的需求日益增长，其中110kv直埋电缆在供电网络中扮演着重要的角色。
为了确保其安全、稳定运行，制定一套有效的技术措施至关重要。
本文将重点探讨110kv直埋电缆的技术措施，以确保其长期稳定运行。
一、电缆的选择与敷设在选择110kv直埋电缆时，应考虑其电气性能、机械强度以及环境因素。
应选择具有优良绝缘性能、耐腐蚀、抗机械损伤的电缆。
同时，根据工程需求，选择合适的电缆截面和长度。
在敷设电缆时，应遵循以下原则：1.电缆应敷设在电缆沟或电缆隧道中，以满足散热和维修需求；2.避免在有剧烈振动的场所敷设电缆；3.电缆敷设时应保持一定的弯曲半径，防止因过度弯曲导致电缆损坏。
二、电缆的埋设深度为确保电缆的安全运行，需要对其埋设深度进行合理的设计。
一般而言，直埋电缆的埋设深度应不小于70厘米。
在特殊情况下，如穿越公路、铁路等，应适当加深埋设深度，并采取相应的保护措施。
三、电缆的防护措施为防止电缆受到机械损伤和化学腐蚀，应采取以下防护措施：1.在电缆表面覆盖一层保护管或防腐材料；2.在电缆周围填充阻水材料，防止水分侵入；3.在电缆上方设置标识牌，标明电缆类型、规格等信息，以便于维修和管理。
四、电缆的接地措施为了保障人身安全和设备的正常运行，直埋电缆应采取接地措施。
具体方法如下：1.将电缆的金属护套或铠装层进行可靠接地；2.在变电所或开关站等关键场所，应设置等电位连接网，以确保设备的安全运行。
五、电缆的巡检与维护为确保110kv直埋电缆的安全运行，定期的巡检与维护必不可少。
具体措施如下：1.定期检查电缆的敷设情况，确保无外力损伤；。

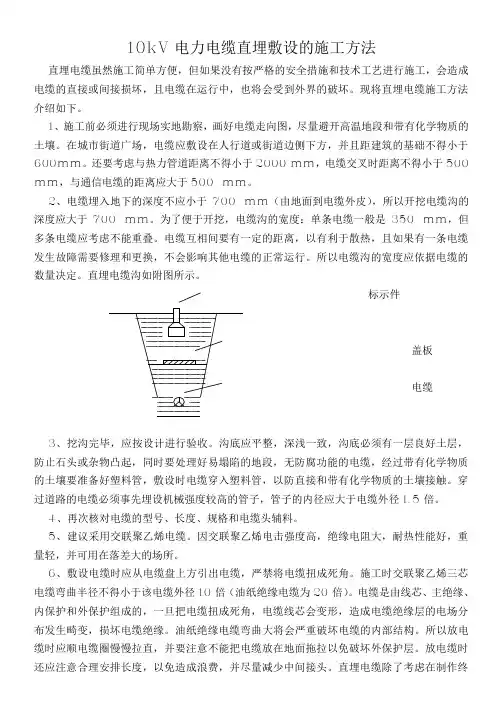

10kV电力电缆直埋敷设的施工方法
10kV电力电缆直埋敷设的施工方法直埋电缆虽然施工简单方便，但如果没有按严格的安全措施和技术工艺进行施工，会造成电缆的直接或间接损坏，且电缆在运行中，也将会受到外界的破坏。
现将直埋电缆施工方法介绍如下。
1、施工前必须进行现场实地勘察，画好电缆走向图，尽量避开高温地段和带有化学物质的土壤。
在城市街道广场，电缆应敷设在人行道或街道边侧下方，并且距建筑的基础不得小于600mm。
还要考虑与热力管道距离不得小于2000 mm，电缆交叉时距离不得小于500 mm，与通信电缆的距离应大于500 mm。
2、电缆埋入地下的深度不应小于700 mm（由地面到电缆外皮），所以开挖电缆沟的深度应大于700 mm。
为了便于开挖，电缆沟的宽度：单条电缆一般是350 mm，但多条电缆应考虑不能重叠。
电缆互相间要有一定的距离，以有利于散热，且如果有一条电缆发生故障需要修理和更换，不会影响其他电缆的正常运行。
所以电缆沟的宽度应依据电缆的数量决定。
直埋电缆沟如附图所示。
标示件盖板电缆3、挖沟完毕，应按设计进行验收。
沟底应平整，深浅一致，沟底必须有一层良好土层，防止石头或杂物凸起，同时要处理好易塌陷的地段，无防腐功能的电缆，经过带有化学物质的土壤要准备好塑料管，敷设时电缆穿入塑料管，以防直接和带有化学物质的土壤接触。
穿过道路的电缆必须事先埋设机械强度较高的管子，管子的内径应大于电缆外径1.5倍。
4、再次核对电缆的型号、长度、规格和电缆头辅料。
5、建议采用交联聚乙烯电缆。
因交联聚乙烯电击强度高，绝缘电阻大，耐热性能好，重量轻，并可用在落差大的场所。
6、敷设电缆时应从电缆盘上方引出电缆，严禁将电缆扭成死角。
施工时交联聚乙烯三芯电缆弯曲半径不得小于该电缆外径10倍（油纸绝缘电缆为20倍）。
电缆是由线芯、主绝缘、内保护和外保护组成的，一旦把电缆扭成死角，电缆线芯会变形，造成电缆绝缘层的电场分布发生畸变，损坏电缆绝缘。
油纸绝缘电缆弯曲大将会严重破坏电缆的内部结构。
高压电缆敷设电缆沟有深度要求吗
高压电缆敷设电缆沟有深度要求吗直埋的是800以上，而且要铺沙盖砖。
5.3.3 直埋敷设于非冻土地区时，电缆埋置深度应符合下列规定：（1）电缆外皮至地下构筑物基础，不得小于0.3m。
（2）电缆外皮至地面深度，不得小于0.7m；当位于车行道或耕地下时，应适当加深，且不宜小于1m。
5.3.4 直埋敷设于冻土地区时，宜埋入冻土层以下，当无法深埋时可在土壤排水性好的干燥冻土层或回填土中埋设，也可采取其他防止电缆受到损伤的措施。
电缆敷设无特殊要求时不应小于700mm，过农田不应小于1000mm，具体内容可参见国标50168-92<电气装置安装工程电缆线路施工及验收规范>10KV的电缆管线埋设的深度要求？有何标准？警示牌的位置等等？为了减少地埋埋电缆的机械损伤，电力电缆埋置得深一些．但也不是埋置得愈深愈好，因埋置得太深．对施工、检修都不利。
深度为1．2-1.5m。
规范规定电缆的埋置深度自地面至电缆外护层应不小于1m是合适的，但在某些地段．如电缆引入建筑物或与地下建筑物交叉，或者绕过建筑物时，可埋得浅一些。
此时应采取保护措施。
敷设时沿直埋电缆的上、下侧，应铺以100mm厚的软土或砂层，并盖以混凝土标志板，板宽超出电缆两侧各50 mm。
在有冻土层的北方还是用沟槽或管道较好。
在电缆敷设地面，沿途用明显的标识牌标识下较好，特别是电缆转向处，这样有利于以后的管理和施工。
中华人民共和国国家标准电气装置安装工程电缆线路施工及验收规范 GB50168-92中华人民共和国建设部1992-12-26发布1993-07-01施行中华人民共和国建设部1992-12-26发布1993-07-01施行中华人民共和国建设部1992-12-26发布1993-07-01施行第5.1.19条标志牌的装设应符合下列要求： GB50168-92中华人民共和国建设部1992-12-26发布1993-07-01施行中华人民共和国建设部1992-12-26发布1993-07-01施行中华人民共和国建设部1992-12-26发布1993-07-01施行第5.1.19条标志牌的装设应符合下列要求： GB50168-92中华人民共和国建设部1992-12-26发布1993-07-01施行中华人民共和国建设部1992-12-26发布1993-07-01施行中华人民共和国建设部1992-12-26发布1993-07-01施行第5.1.19条标志牌的装设应符合下列要求：5.1.19条标志牌的装设应符合下列要求：一、在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上应装设标志牌。
配网工程电缆直埋施工安装工艺技术要求
配网工程电缆直埋施工安装工艺技术要求1.1 适应范围本节适用于10kV电缆工程的直埋电缆壕沟及电缆槽盒的施工。
1.2 主要引用标准GB 50203 《砌体工程施工质量验收规范》GB 50204 《混凝土结构工程施工质量验收规范》GB 50217 《电力工程电缆设计规范》GB 50168 《电气装置安装工程电缆线路施工及验收规范》DL/T 5221 《城市电力电缆线路》Q/CSG11105-2008 《南方电网工程施工工艺控制规范》《中国南方电网有限责任公司电网建设施工作业指导书第四部分：配网工程》《中国南网公司10kV和35kV配网标准设计（2011年版）》1.3设计要求1.3.1通用要求（1）电缆壕沟严禁平行设置于管道的正上方或下方，严禁布置热力管道，严禁有易燃气体或易燃液体的管道穿越。
（2）电缆路径的上下左右转向部位，均应满足电缆允许弯曲半径要求。
如下表所示。
表3-1-1允许最小弯曲半径1.3.2直埋电缆壕沟的设计要求（1）电缆壕沟的开挖深度不得小于0.9m，穿越农田或在车行道下时不应小于1.2m。
（2）电缆壕沟开挖后，沟底应平整，深浅一致。
沟底有一层良好的土层，防止石块或异物凸起。
沟壁要有防止坍塌的措施。
（3）电缆应敷设于壕沟里，并应沿电缆全长的上、下紧邻侧铺以厚度不小于100mm厚的细砂。
沿电缆全长应覆盖宽度不小于电缆两侧各50mm的保护板，保护板宜采用钢筋混凝土，厚度不小于60mm。
（4）直埋敷设的电缆与铁路、公路或街道交叉时，应穿保护管，保护范围应超出路基、街道路面两边以及排水沟边0.5m以上。
（5）回填土不能有含腐蚀性物质，不能有木块、碎布等有机物，以防诱发白蚁。
回填软土或砂子中不应有石块或其他硬质杂物。
（6）沿电缆路径的路面一般直线每隔10～15m以及电缆分支、转弯、接头、进入建筑物等处应设置醒目的电缆标志。
敷设在泥质地带的电缆线路，应竖立电缆标志桩。
在郊区等空旷区域的直线线行可每隔20m安装电缆标志。
10KV高压电缆敷设要求
10KV高压电缆敷设要求高压电缆是电力传输的重要设备，其敷设对于电力系统的正常运行和安全稳定至关重要。
因此，10KV高压电缆的敷设要求及规范具有重要的指导意义。
以下是10KV高压电缆敷设的要求：1.选用合适的电缆类型：根据实际需要选择合适的10KV高压电缆型号和规格。
电缆的绝缘材料和导体材料要符合国家和行业标准，确保电缆的电气性能和安全可靠性。
2.敷设路径确定：在敷设高压电缆之前，应通过技术调研和实地勘察确定敷设路径。
考虑到地形、道路、建筑等因素，选择最佳的敷设方案，避免敷设路径与其他管线、大型设备等冲突。
3.基础设施建设：针对高压电缆敷设路径的特点，进行相应的基础设施建设。
包括土建工程、桥梁建设、隧道建设等，确保电缆的安全敷设，并满足后续运行和维护的需要。
4.敷设方式：高压电缆的敷设方式一般有直埋敷设、管道敷设和桥架敷设等。
根据具体情况选择合适的敷设方式，并按照相关标准进行设计和施工。
5.电缆保护：为防止高压电缆受到外力损坏或破坏，需要进行相应的电缆保护。
包括采用保护管、隧道、电缆槽等，确保电缆的安全运行。
6.接地与防雷：高压电缆的敷设中，接地和防雷是非常重要的环节。
要按照设计和规范要求合理设置接地装置，并采取相应的防雷措施，确保电缆系统的安全运行。
7.温度控制：高压电缆在运行时会产生一定的热量，因此需要进行温度控制。
通过敷设合适的散热设备、安装温度传感器等，及时监测和控制电缆的温度，防止因温度过高而引发故障。
8.施工质量控制：在敷设过程中，要严格按照相关的施工规范进行操作，确保敷设质量。
对敷设完成后的电缆进行试验和检测，确保其电气性能符合要求。
9.标志标识：高压电缆的敷设路径需要进行标志和标识，便于日常维护和管理。
包括设置标志牌、电缆编号等，确保敷设路径的清晰可识别。
10.安全防护：在整个敷设过程中，要注重安全防护措施的落实。
包括个人防护装备的使用、施工现场的警示标志设置和施工人员的安全培训等，确保施工过程的安全可控。
电缆直埋敷设施工安装工艺技术要求
电缆直埋敷设施工安装工艺技术要求1.1 适应范围本节适用于10kV电缆工程的直埋电缆敷设的施工。
1.2 主要引用标准GB 50217 《电力工程电缆设计规范》GB 50168 《电气装置安装工程电缆线路施工及验收规范》GB 50303 《建筑电气工程施工质量验收规范》GB 50150 《电气装置安装工程电气设备交接试验标准》DL/T 5161 《电气装置安装工程质量检验及评定规程》DL/T 5221 《城市电力电缆线路》Q/CSG11105-2008 《南方电网工程施工工艺控制规范》《中国南方电网有限责任公司电网建设施工作业指导书第四部分：配网工程》《中国南网公司10kV和35kV配网标准设计（2011年版）》1.3设计要求1.3.1 直埋敷设于非冻土地区时，电缆埋置深度应符合下列规定：（1）电缆外皮至地下构筑物基础，不得小于0.3m。
（2）电缆外皮至地面深度，不得小于0.7m；当位于车行道或耕地下时，应适当加深，且不宜小于1m。
1.3.2 直埋敷设的电缆，严禁位于地下管道的正上方或下方。
电缆与电缆或管道、道路、构筑物等相互间容许最小距离，应符下表要求。
表3-2-1缆或管道、道路、构筑物等相互间容许最小距离（m）注：（1）当电缆用隔板分隔或敷设在电缆槽盒中或电缆穿管时，可为0.25m；（2）当电缆用隔板分隔或敷设在电缆槽盒中或电缆穿管时，可为0.1m；（3）特殊情况可斟酌且最多减少一半数值。
1.3.3 直埋敷设的电缆引入构筑物，在贯穿墙孔处应设置保护管，且对管口实施阻水堵塞。
1.3.4 直埋敷设电缆的接头配置，应符合下列规定：（1）接头与邻近电缆的净距，不得小于0.25m。
（2）并列电缆的接头位置宜相互错开，且不小于0.5m的净距。
（3）斜坡地形处的接头安置，应呈水平状。
（4）对重要回路的电缆接头，宜在其两侧约1000mm开始的局部段，按留有备用量方式敷设电缆。
1.3.5 电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。
直埋电缆敷设施工和验收
直埋电缆敷设施工和验收6．2．1 电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐蚀物质、虫鼠等危害的地段，应采取保护措施。
6．2．2 电缆埋置深度应符合下列规定：1 电缆表面距地面的距离不应小于0．7m，穿越农田或在车行道下敷设时不应小于1m，在引入建筑物、与地下建筑物交叉及绕过地下建筑物处可浅埋．但应采取保护措施；2 电缆应埋设于冻土层以下，当受条件限制时，应采取防止电缆受到损伤的措施。
6．2．3 直埋敷设的电缆，不得平行敷设于管道的正上方或正下方；高电压等级的电缆宜敷设在低电压等级电缆的下面。
6．2．4 电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，应符合设计要求。
当设计无要求时，应符合下列规定：1 未采取隔离或防护措施时，应符合表6．2．3的规定。
表6．2．3 电缆之间，电缆与管道、道路、建筑物之间平行和交叉时的最小净距2 当采取隔离或防护措施时，可按下列规定执行：1)电力电缆间及其与控制电缆间或不同部门使用的电缆间，当电缆穿管或用隔板隔开时，平行净距可为0．1m；2)电力电缆间及其与控制电缆间或不同部门使用的电缆间，在交叉点前后1m范围内，当电缆穿入管中或用隔板隔开时，其交叉净距可为0．25m；3)电缆与热管道(沟)、油管道(沟)、可燃气体及易燃液体管道(沟)、热力设备或其他管道(沟)之间，虽净距能满足要求，但检修管路可能伤及电缆时，在交叉点前后1m范围内，尚应采取保护措施；当交叉净距离不能满足要求时，应将电缆穿入管中，其净距可为0．25m；4)电缆与热管道(管沟)及热力设备平行、交叉时，应采取隔热措施，使电缆周围土壤的温升不超过10℃；5)当直流电缆与电气化铁路路轨平行、交叉其净距不能满足要求时，应采取防电化腐蚀措施；6)直埋电缆穿越城市街道、公路、铁路，或穿过有载重车辆通过的大门，进入建筑物的墙角处，进入隧道、人井，或从地下引出到地面时，应将电缆敷设在满足强度要求的管道内，并将管口封堵好；7)当电缆穿管敷设时，与公路、街道路面、杆塔基础、建筑物基础、排水沟等的平行最小间距可按表6．2．3中的数据减半。
高压电缆直埋技术要求
在GB 50217-1994《电力工程电缆设计规范》中规定：直埋电缆的埋深不应小于0.7m,敷设时应做波浪形，最小弯曲半径不得小于《电气装置安装工程电缆线路施工及验收规范》（GB50168-1992）中的规定，聚氯烯绝缘电力电缆为10倍外径。
2、直埋电缆的上、下部应铺以不小于100mm厚的软土或砂层。
3、管道敷设时，电缆管内径与电缆之比不得小于1.5。
4、三相或单相的交流单芯电缆，不得穿于钢导管内。
5、金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。
6、电缆在沟内敷设时，应遵循低压在下、高压在上的原则。
3.5.3直埋附设电缆的外护层选择，应符合下列规定：（1）电缆承受较大压力或有机械损伤危险时，应有加强层或钢带铠装。
（2）在流沙层、回填土地带等可能出现位移的土壤中，电缆应有钢丝铠装。
（3）白蚁严重危害且塑料电缆未有尼龙外套时，可采用金属套或钢带铠装。
（4）除本条（1）～（3）项外的情况，可采用不带铠装外护层。
5.2.2 电缆直埋敷设方式的选择，应符合下列规定：（1）同一通路少于6根的35KV及以下电力电缆，在厂区通往远距离辅助设施或城镇等不易有经常性开挖的地段，宜用直埋；在城镇人行道下较易翻修情况或道路边缘，也可用直埋。
（2）厂区内地下管网较多地段，可能有熔化金属、高温液体溢出的场所，待开发将有较频繁开挖的地方，不宜用直埋。
（3）在化学腐蚀或杂散电流腐蚀的土壤范围，不得采用直埋。
5.2.3 电缆穿管敷设方式的选择，应符合下列规定：（1）在有爆炸危险场所明敷的电缆，露出低坪上需加以保护的电缆，地下电缆与公路、铁道交叉时，应采用穿管。
（2）地下电缆通过房屋、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。
（3）在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆较多的情况下，可用穿管敷设。
5.2.4 浅槽敷设方式的选择，应符合下列规定：（1）地下水位较高的地方。
高压电缆敷设及施工
高压电缆敷设及施工本项目施工敷设高压电缆，方式包括穿波纹管直埋、穿钢管埋设、部分路径从电缆沟敷设。
电缆与其它管道平行或交叉安装时均要保持0.5m的距离。
电缆直埋安装时，1-35kV电缆直埋深度应不小于0.7m。
10kV 及以下电缆平行安装时相互净距不小于0.1m,10-35kV不小于0.25m,交叉时距离不小于0.5m。
电缆的最小弯曲半径，多芯电缆不得低于15D，单芯电缆不得低于20D(D为电缆外径)。
1).10kV电缆接头安装电缆终端头时，必须剥除半导电屏蔽层，操作时不得损伤绝缘，应避免刀痕及凹凸不平的情况，必要时要用砂纸磨平；屏蔽端部应平整，并要把石墨层(碳粒)清除干净。
塑料绝缘电缆端头铜屏蔽和钢带必须良好接地，对短线路也应遵循这项原则，避免三相不平衡运行时钢带端部产生感应电动态，甚至“打火”及燃烧护套等事故。
接地引出线要采用镀锡编织铜和电缆铜带连接时应用烙铁锡焊，不宜用喷灯封焊，以免烧损绝缘。
三相铜屏蔽应分别与地线相连，注意屏蔽接地线和钢带地线应分别引出，相互绝缘，焊接地线的位置应尽量靠下。
2).对电缆终端头和中间接头的基本要求：a.导体连接良好；b.绝缘可靠，推荐采用辐照交联热收缩型硅橡胶绝缘材料；c.密封良好；d.足够的机械强度，能适应各种运行条件。
电缆端头必须防水，以及其它腐蚀性材料的侵蚀，以防因水引起绝缘层老化而导致击穿。
电缆的装卸必须使用吊车及叉车，禁止平运、平放，大型电缆安装时须使用放缆车，以免电缆受外力损伤或因人工拖动而擦伤护套和绝缘层。
电缆不装盘，严禁用人力手拉，使导体弯曲损坏绝缘层产生短路。
电缆如因故不能及时敷设时，应将其放在干燥地方贮存，防止日光曝晒，电缆端头进水等。
3).电缆敷设工艺流程电缆敷设必须严格按照GB50168－2006《电气装置安装工程电缆线路施工及验收规范》的要求施工。
工艺流程：准备工作→检查预埋管→揭电缆沟盖板→沿沟敷设电缆→管口防水处理→挂标示牌→电缆高试→验收送电。
直埋电缆敷设规范
直埋电缆敷设规范直埋电缆敷设是指将电缆直接埋入土壤中，以避免电缆受到机械损伤和外界环境的影响，保证电缆的正常运行和使用寿命。
下面是直埋电缆敷设的规范：1. 施工前准备（1）事先了解敷设地段的土质、地下管线、地形地貌等情况，选择合适的敷设方案。
（2）确定通信电缆的类型、规格、长度等参数。
（3）准备好所需工具和设备，检查设备的完好性。
2. 敷设路径（1）根据设计要求确定敷设路径，并标记出来。
（2）避免穿越高压导线、管道等有危险的区域。
（3）避免穿越河流、湖泊等水域，应选择安全的敷设路径。
3. 挖槽（1）按照设计要求对敷设路径进行挖槽，挖槽的宽度应略大于电缆外径。
（2）槽底应平整、无杂物，并保持一定的坡度以方便排水。
（3）槽壁应平整光滑，避免存在锋利物划伤电缆。
4. 敷设电缆（1）在电缆敷设前，应对电缆进行检查，包括外观、绝缘层、金属护套等是否有损坏。
（2）保证电缆的一段固定不动，然后在敷设过程中轻轻拉紧电缆，保持适当的张力。
（3）电缆敷设完毕后，应进行标记并做好记录。
5. 覆土（1）将电缆埋入土中，覆盖土的厚度应符合设计要求。
（2）覆土应均匀，不得有大块的硬土和石块，以免损伤电缆。
（3）保证覆土的均匀压实，避免结块和松动。
6. 路面修复（1）敷设完毕后立即对挖槽进行路面修复，保证道路的正常通行。
（2）路面修复应达到平整、光滑的要求，并保持与周围路面的一致性。
7. 安全措施（1）施工人员应穿戴好安全防护装备，确保人身安全。
（2）在敷设过程中，应注意周围环境的安全，防止影响他人的正常生活和工作。
（3）遇到各种突发情况及时停止工作，并采取相应的应急措施。
直埋电缆敷设规范的严格执行能够保证电缆的安全稳定运行，减少故障发生的可能性，提高电缆的使用寿命，并确保电缆系统的可靠性和安全性。
直埋电缆工艺要求
强电1 范围本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。
2 2 施工准备2.1 设备及材料要求：2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆轴应完好无损。
2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。
油浸电缆应密封良好，无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘层无老化及裂纹。
2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺。
所有紧固螺栓，均应采用镀锌件。
2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。
2.2 2.2 主要机具：2.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。
2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。
2.3 作业条件：2.3.1 土建工程应具备下列条件：2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
2.3.1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
2.3.1.3 电缆沿线模板等设施拆除完毕。
场地清理干净、道路畅通，沟盖板齐备。
2.3.1.4 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。
2.3.1.5 直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。
盖板及砂子运至沟旁。
2.3.2 设备安装应具备下列条件2.3.2.1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。
2.3.2.2 电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。
3 操作工艺3.1 3.1 工艺流程：直埋电缆敷设→铺砂盖砖→回填土→埋标桩准备工作→ 水平敷设电缆沿支架、桥架敷设→ →挂标志牌垂直敷设埋标桩→管口防水处理→剥麻刷油→挂标志牌3.2 准备工作：3.2.1 施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。
直埋电缆规范要求(word版)
直埋电缆规范要求直埋电缆的敷设要求电缆埋置深度应符合下列要求:①电缆表面距地面的距离不应小于0.7m。
穿越农田时不应小于1m。
在引入建筑物、与地下建筑物交叉及绕过地下建筑物处,可浅埋,但应采取保护措施。
②电缆应埋设于冻土层以下,当受条件限制时,应采取防止电缆受到损坏的措施。
③电缆之间,电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距,应符合下表的规定。
严禁将电缆平行敷设于管道的上方或下方。
直埋电缆的上、下部应铺以不小于100mm厚的软土或沙层,并加盖保护板,其覆盖宽度应超过电缆两侧各50mm,保护板可采用混凝土盖板或砖块。
软土或沙子中不应有石块或其它硬质杂物。
直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处,应设置明显的方位标志或标桩。
直埋电力电缆的敷设要求主要有:①直埋电缆应有铠装和防腐保护层。
②直埋电缆的深度一般不小于0.7m,农田中不小于1m,35KV及以上不小于1m,若不能满足上述要求,应采取保护措施。
③直埋电缆应在电缆上、下均匀铺设100mm厚细砂或软土,垫层上侧应用水泥盖板或砖衔接覆盖,回填土时应去掉砖、石等杂物。
④直埋电缆在拐角、接头、交叉、进出建筑物等地段,应设明显的方位标桩。
直线段应适当增设标桩。
标桩露出地面以上150mm为宜。
⑤电缆经过含有酸碱、矿渣、石灰等的场所时,不应直接埋设；必须经过该地段时,应采用缸瓦管、水泥管等防腐保护措施。
⑥直埋电缆不应水平敷设在各种管道上面或下面；⑦电缆沿坡敷设时,中间接头应保持水平,多条电缆同沟敷设时,中间接头的位置应前后错开。
⑧敷设电缆时,应防止电缆扭伤和过分弯曲,电缆弯曲半径与电缆外径的比值不应小于下列规定:纸绝缘多芯电力电缆,铅包15倍、铝包25倍。
电力电缆敷设前应检查电力电缆的型号、规格及长度是否符合设计要求,是否有外力损伤。
低压电力电缆用1000V兆欧表摇测绝缘电阻,绝缘电阻值一般不应低于10MΩ；高压电力电缆用2500V兆欧表摇测绝缘电阻,绝缘电阻值一般不应低于400MΩ。
高压电缆直埋技术要求
高压电缆直埋技术要求在GB 50217-1994《电力工程电缆设计规范》中规定：直埋电缆的埋深不应小于0.7m,敷设时应做波浪形，最小弯曲半径不得小于《电气装置安装工程电缆线路施工及验收规范》（GB50168-1992）中的规定，聚氯烯绝缘电力电缆为10倍外径。
2、直埋电缆的上、下部应铺以不小于100mm厚的软土或砂层。
3、管道敷设时，电缆管内径与电缆之比不得小于1.5。
4、三相或单相的交流单芯电缆，不得穿于钢导管内。
5、金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。
6、电缆在沟内敷设时，应遵循低压在下、高压在上的原则。
3.5.3直埋附设电缆的外护层选择，应符合下列规定：（1）电缆承受较大压力或有机械损伤危险时，应有加强层或钢带铠装。
（2）在流沙层、回填土地带等可能出现位移的土壤中，电缆应有钢丝铠装。
（3）白蚁严重危害且塑料电缆未有尼龙外套时，可采用金属套或钢带铠装。
（4）除本条（1）～（3）项外的情况，可采用不带铠装外护层。
5.2.2 电缆直埋敷设方式的选择，应符合下列规定：（1）同一通路少于6根的35KV及以下电力电缆，在厂区通往远距离辅助设施或城镇等不易有经常性开挖的地段，宜用直埋；在城镇人行道下较易翻修情况或道路边缘，也可用直埋。
（2）厂区内地下管网较多地段，可能有熔化金属、高温液体溢出的场所，待开发将有较频繁开挖的地方，不宜用直埋。
（3）在化学腐蚀或杂散电流腐蚀的土壤范围，不得采用直埋。
5.2.3 电缆穿管敷设方式的选择，应符合下列规定：（1）在有爆炸危险场所明敷的电缆，露出低坪上需加以保护的电缆，地下电缆与公路、铁道交叉时，应采用穿管。
（2）地下电缆通过房屋、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。
（3）在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆较多的情况下，可用穿管敷设。
5.2.4 浅槽敷设方式的选择，应符合下列规定：（1）地下水位较高的地方。
直埋电缆的基本要求
基本要求 1、电缆敷设前后必须用500伏兆欧表丈量绝缘电阻，一般不低于10兆欧。
2、电缆芯线应采取圆套管连接。
套管一般分为铜套管和铝套管，铜芯电缆用铜套管压接，铜套管为含铜99.9%以上的铜管制成，壁厚不小于1mm，长度是套管直径的8-10倍；铝芯电缆用铝套管压接，铝套管的含铝应不小于99.6%，壁厚不小于1.2mm，长度同样是套管直径的8-10倍；如果敷设的电缆是铜芯和铝芯电缆的连接，应采取铜铝过渡接头，而且需要对铜铝过渡接头在与导线压接前进行退火处理。
3、在地埋电缆线路的接头和转角处必须设置手孔井或标桩，为便于维修和查勘，手孔井的间距应小于50m。
4、在电缆沟、手孔井内以及进入控制箱、配电柜的电缆和中间接头、终端头均应配有记载电缆规格、型号、线路名称或回路号数的电缆指示牌。
5、电缆连接的中间头或终端头必须密封防水。
剖切电缆线是不克不及将电缆线芯绝缘外皮损伤。
每次的电缆线路施工都应有施工的原始记录，这其中包含：电缆型号、规格、长度、装置日期、中间接头和终端头的编号。
这样做的好处是可以防止电缆线路的变动和修改，方便地埋电缆线路的查勘和维修。
6、每次地埋线缆线路有所变动时，都应该及时更正相应的技术资料和电缆指示牌，确保线路资料的正确性。
二、地下直埋电缆线路的要求 1、地下直埋电缆线路应采取铠状电缆。
电缆的埋设深度应由地面至电缆外皮不小于0.7m；电缆外皮至地下建筑物的基础0.6m，不得小于0.3m；电缆相互间距：水平接近时最小为0.1m，分歧部分的电缆相互间距0.5m；电缆互相交叉时最小净距0.5m；电缆与热力管道、煤气、石油管道接近时的净距为2m，相互交叉时净距为0.5m；电缆与树木主干的距离不小于0.7m。
2、直埋电缆沟内不得有石块等其它硬物杂质，否则应铺以100mm厚的软土或沙层，电缆敷设后上面再铺以100mm厚的软土或沙层，然后盖以混凝土呵护板或砖，覆盖的宽度应超出电缆两侧各50mm。
3、直埋电缆在进入手孔井、人孔井、控制箱和配电室时应穿在呵护管中，且管口应做防水堵头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在GB 50217-1994《电力工程电缆设计规范》中规定：直埋电缆的埋深不应小于0.7m,敷设时应做波浪形，最小弯曲半径不得小于《电气装置安装工程电缆线路施工及验收规范》(GB50168-1992)中的规定，聚氯烯绝缘电力电缆为10倍外径。
2、直埋电缆的上、下部应铺以不小于100m m厚的软土或砂层。
3、管道敷设时，电缆管内径与电缆之比不得小于1.5。
4、三相或单相的交流单芯电缆，不得穿于钢导管内。
5、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。
6、电缆在沟内敷设时，应遵循低压在下、高压在上的原则。
3.5.3直埋附设电缆的外护层选择，应符合下列规定：(1)电缆承受较大压力或有机械损伤危险时，应有加强层或钢带铠装。
(2)在流沙层、回填土地带等可能出现位移的土壤中，电缆应有钢丝铠装。
(3)白蚁严重危害且塑料电缆未有尼龙外套时，可采用金属套或钢带铠装。
(4)除本条(1)〜(3)项外的情况，可采用不带铠装外护层。
5.2.2电缆直埋敷设方式的选择，应符合下列规定：(1)同一通路少于6根的35KV及以下电力电缆，在厂区通往远距离辅助设施或城镇等不易有经常性开挖的地段，宜用直埋；在城镇人行道下较易翻修情况或道路边缘，也可用直埋。
(2)厂区内地下管网较多地段，可能有熔化金属、高温液体溢出的场所，待开发将有较频繁开挖的地方，不宜用直埋。
(3)在化学腐蚀或杂散电流腐蚀的土壤范围，不得采用直埋。
5.2.3电缆穿管敷设方式的选择，应符合下列规定：(1)在有爆炸危险场所明敷的电缆，露出低坪上需加以保护的电缆，地下电缆与公路、铁道交叉时，应采用穿管。
(2)地下电缆通过房屋、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。
(3)在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆较多的情况下，可用穿管敷设。
5.2.4浅槽敷设方式的选择，应符合下列规定：(1)地下水位较高的地方。
(2)通道中电力电缆数量较少，且在不经常有载重车通过的户外陪电装置等场所5.2.5电缆沟敷设方式的选择，应符合下列规定：(1)有化学腐蚀液体或高温熔化金属溢流的场所，在载重车辆频繁经过的地段，不得用电缆沟。
(2)经常有工业水溢流、可燃粉尘弥漫的厂房内，不宜用电缆沟。
(3)在厂区、建筑物内地下电缆数量较多但不需采用隧道时，城镇人行道开挖不便且电缆需分期敷设时，又不属于上述(1 )、(2)项的情况下，宜用电缆沟。
(4)有防爆、防火要求的明敷电缆，应采用埋沙敷设的电缆沟。
5.3直埋敷设于地中5.3.1直埋敷设电缆的路径选择，宜符合下列规定：(1)避开含有酸、碱强腐蚀或杂散电流化学腐蚀严重影响的地段。
(2)未有防护措施时，避开白蚁危害地带、热源影响和易遭外力损伤的区段。
532直埋敷设电缆方式，应满足下列要求：100mm的软土或沙（1）电缆应敷设在壕沟里，沿电缆全长的上、下紧邻侧铺以厚度不少于（2）沿电缆全长应覆盖宽度不少于电缆两侧各50mm的保护板，保护板宜用混凝土制作。
（3）位于城镇道路等开挖教频繁的地方，可在保护板上层铺以醒目的标志带。
（4）位于城郊或空地旷带，沿电缆路径的直线间隔约100m、转弯处或接头部位，应竖立明显的方位标志或标桩。
5.3.3直埋敷设于非冻土地区时，电缆埋置深度应符合下列规定：（1）电缆外皮至地下构筑物基础，不得小于0.3m。
（2）电缆外皮至地面深度，不得小于0.7m ;当位于车行道或耕地下时，应适当加深，且不宜小于1m。
5.3.4直埋敷设于冻土地区时，宜埋入冻土层以下，当无法深埋时可在土壤排水性好的干燥冻土层或回填土中麦设，也可采取其他防止电缆受到损伤的措施。
5.3.5直埋敷设的电缆，严禁位于地下管道的正上方或下方。
电缆与电缆或管道、道路、构筑物等相互间容许最小距离，应符合表 5.3.5的要求。
百度搜索电力工程电缆设计规范” 5.1.3电缆敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定：（1）应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置。
（2）支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
（3）同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。
5.1.4同一层支架上电缆排列配置方式，应符合下列规定：（1）控制和信号电缆可紧靠或多层迭置。
（2 ）除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。
（3）除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。
5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：（1 ）使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
（2）对电缆隧道的钢筋混凝土结构实行钢筋网焊接连通。
（3）沿电缆线路适当附加并行的金属屏蔽线或罩盒等。
5.1.7明敷的电缆不宜平行敷设于热力管道上部。
电缆与管道之间无隔板防护时，相互间距应符合电缆与管道相互间允许距离的规定 5.1.8需抑制电气干扰强度的弱电回路控制和信号电缆，除遵照本规范第3.6.5条〜第3.6.8条规定外，当需要时可采取下列措施：（1）与电力电缆并行敷设时相互间距，在可能范围内宜远离；对电压高、电流大的电力电缆间距更宜较远。
（2 ）敷设于配电装置内的控制和信号电缆，与耦合电容器或电容式电压互感器、避雷器或避雷针接地处的距离，宜在可能范围内远离。
（3）沿控制和信号电缆可平行敷设屏蔽线或将电缆敷设于钢制管、盒中。
5.1.9在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得含有可能影响环境温升持续超过5C的供热管路。
有重要回路电缆时，严禁含有易燃气体或易燃液体的管道。
5.1.10爆炸性气体危险场所敷设电缆的要求。
电力工程电缆设计规范GB50217-94 13 5.1.10.1在可能范围应使电缆距爆炸释放源较远，敷设在爆炸危险较小的场所。
并应符合下列规定：(1)易燃气体比空气重时，电缆应在较高处架空敷设，且对非铠装电缆采取穿管或置于托盘、槽盒中等机械性保护。
(2)易燃气体比空气轻时，电缆应敷设在较低处的管、沟内，沟内非铠装电缆应埋砂。
7. 3电缆线路7. 3. 1电缆选择7. 3. 1. 1电力电缆型号的选择，应根据环境条件、敷设方式、用电设备的要求和产品技术数据等因素来确定，一般按下列原则考虑：(1)在一般环境和场所内宜采用铝芯电缆；在振动剧烈和有特殊要求的场所，应采用铜芯电缆；规模较大的重要公共建筑亦宜采用铜芯电缆。
(2)(2)埋地敷设的电缆，宜采用有外护层的铠装电缆。
在无机械损伤可能的场所，也可采用塑料护套电缆或带外护层的铅(铝)包电缆。
(3) (3)在可能发生位移的土壤中(如沼泽地、流砂、大型建筑物附近)埋地敷设电缆时，应采用钢丝铠装电缆，或采取措施(如预留电缆长度，用板桩或排桩加固土壤等)消除因电缆位移作用在电缆上的应力。
(4)( 4)在有化学腐蚀或杂散电流腐蚀的土壤中，不宜采用埋地敷设电缆。
如果必须埋地时，应采用防腐型电缆或采取防止杂散电流腐蚀电缆的措施。
(5)( 5)敷设在管内或排管内的电缆，宜采用塑料护套电缆，也可采用裸铠装电缆。
(6)( 6)在电缆沟或电缆隧道内敷设的电缆，不应采用有易燃和延燃的外护层。
宜采用裸铠装电缆、裸铅(铝)包电缆或阻燃塑料护套电缆。
(7)( 7)架空电缆宜采用有外被层的电缆或全塑电缆。
(8) ( 8)当电缆敷设在较大高差的场所时，宜采用塑料绝缘电缆、不滴流电缆或干绝缘电缆。
(9)三相四线制线路中使用的电力电缆，应选用四芯电缆。
7. 3. 1. 2电缆截面的选择，一般按电缆长期允许载流量和允许电压损失确定，并考虑环境温度的变化、多根电缆的并列以及土壤热阻率等的影响，分别根据敷设的条件进行校正。
若选出的截面为非标准截面时，应按上限选择。
7. 3. 1. 3电缆线路应进行短路条件下的热稳定校验，但用熔断器作为短路保护的电缆线路允许不作校验。
7. 3. 1. 4在电缆沟或电缆隧道内敷设的电缆，当确定其空气计算温度时，除采用规定的昼夜平均温度外，尚要根据电缆发热、散热和通风效果来确定。
当缺乏计算资料时，可按规定空气温度加5C考虑。
7. 3. 1. 5当按短路热稳定条件确定的电缆截面大于按正常工作电流选择的截面时，应结合其他条件综合考虑，宜选择在短路时允许温度高的电缆。
7. 3. 1. 6单根电缆穿管(管内无人工通风)并敷设于空气中，其长期允许电流的校正系数参照下列数值：(1)低压电缆截面在95mm2及以下时为0. 90。
(2)低压电缆截面在120〜185mm2时为0.85。
(3)敷设在地中的单根电缆穿管时，其长期允许电流按敷设在空气中考虑。
7. 3. 1 . 7电缆不允许长期过负荷，在事故或紧急情况下(如转换负荷等)不超过2h的过负荷能力可为：3kV为10%, 6〜10kV为15%。
7. 3. 1. 8沿不同冷却条件的路径敷设电缆线路时，其截面的选择见第8章有关规定。
7. 3. 2电缆埋地敷设7. 3. 2. 1当沿同一路径敷设的室外电缆根数为8根及以下且场地有条件时，宜采用直接埋地敷设。
7. 3. 2. 2电缆在室外直接埋地敷设的深度不应小于0. 70m，穿越农田时不应小于1m,并应在电缆上下各均匀铺设100mm厚的细砂或软土，然后覆盖混凝土保护板或类似的保护层，覆盖的保护层应超过电缆两侧各50mm。
在寒冷地区，电缆应埋设于冻土层以下。
当无法深埋时，应采取措施，防止电缆受到损坏。
直埋深度超过1. 10m时可不考虑上部压力的机械损伤。
7. 3. 2. 3向一级负荷供电同一路径的双路电源电缆，不应敷设在同一沟内。
当无法分开时，可按本规范第4. 5. 10条的有关规定执行。
7. 3. 2. 4电缆通过有振动和承受压力的下列各地段应穿管保护：(1)电缆引入和引出建筑物和构筑物的基础、楼板和过墙等处。
(2)电缆通过铁路、道路和可能受到机械损伤等地段。
(3)电缆引出地面2m至地下0. 20m处行人容易接触和可能受到机械损伤的地方。
