同济大学 混凝土桥 预应力钢束设计
同济大学混凝土实验——适筋梁设计方案-9页文档资料
同济大学混凝土实验——适筋梁设计方案小组成员:姓名:学号:姓名:学号:指导老师:任课教师:日期:适筋梁受弯性能试验方案适筋梁受弯破坏试验设计方案一、适筋梁受弯破坏过程:??当梁中纵向受力钢筋的配筋率适中时,梁正截面受弯破坏过程表现为典型的三个阶段。
第一阶段——弹性阶段(I阶段):当荷载较小时,混凝土梁如同两种弹性材料组成的组合梁,梁截面的应力呈线性分布,卸载后几乎无残余变形。
当梁受拉区混凝土的最大拉应力达到混凝土的抗拉强度,且最大的混凝土拉应变超过混凝土的极限受拉应变时,在纯弯段某一薄弱截面出现首条垂直裂缝。
梁开裂标志着第一阶段的结束。
此时,梁纯弯段截面承担的弯矩Mcr称为开裂弯矩。
第二阶段——带裂缝工作阶段(II阶段):梁开裂后,裂缝处混凝土退出工作,钢筋应力激增,且通过粘结力向未开裂的混凝土传递拉应力,使得梁中继续出现拉裂缝。
压区混凝土中压应力也由线性分布转化为非线性分布。
当受拉钢筋屈服时标志着第二阶段的结束。
此时梁纯弯段截面承担的弯矩My称为屈服弯矩。
第三阶段——破坏阶段(III阶段):钢筋屈服后,在很小的荷载增量下,梁会产生很大的变形。
裂缝的高度和宽度进一步发展,中和轴不断上移,压区混凝土应力分布曲线渐趋丰满。
当受压区混凝土的最大压应变达到混凝土的极限压应变时,压区混凝土压碎,梁正截面受弯破坏。
此时,梁承担的弯矩Mu称为极限弯矩。
适筋梁的破坏始于纵筋屈服,终于混凝土压碎。
整个过程要经历相当大的变形,破坏前有明显的预兆。
这种破坏称为适筋破坏,属于延性破坏。
二、实验目的:(1)通过实践掌握试件的设计、实验结果整理的方法。
(2)加深对混凝土基本构建受力性能的理解。
(3)更直观的了解适筋梁受弯破坏形态及裂缝发展情况。
(4)验证适筋梁破坏过程中的平截面假定。
(5)对比实验值与计算理论值,从而更好地掌握设计的原理。
三、实验装置:图1为本方案进行梁受弯性能试验采用的加载装置,加载设备为千斤顶。
采用两点集中力加载,以便于在跨中形成纯弯段。

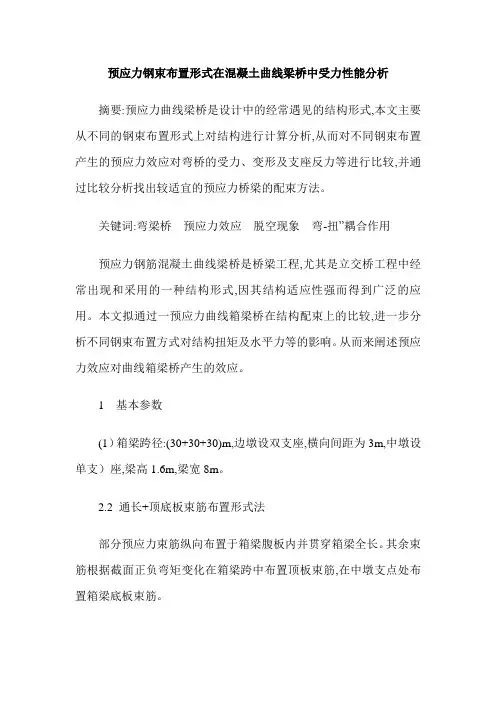

预应力钢束布置形式在混凝土曲线梁桥中受力性能分析
预应力钢束布置形式在混凝土曲线梁桥中受力性能分析摘要:预应力曲线梁桥是设计中的经常遇见的结构形式,本文主要从不同的钢束布置形式上对结构进行计算分析,从而对不同钢束布置产生的预应力效应对弯桥的受力、变形及支座反力等进行比较,并通过比较分析找出较适宜的预应力桥梁的配束方法。
关键词:弯梁桥预应力效应脱空现象弯-扭”耦合作用预应力钢筋混凝土曲线梁桥是桥梁工程,尤其是立交桥工程中经常出现和采用的一种结构形式,因其结构适应性强而得到广泛的应用。
本文拟通过一预应力曲线箱梁桥在结构配束上的比较,进一步分析不同钢束布置方式对结构扭矩及水平力等的影响。
从而来阐述预应力效应对曲线箱梁桥产生的效应。
1 基本参数(1)箱梁跨径:(30+30+30)m,边墩设双支座,横向间距为3m,中墩设单支)座,梁高1.6m,梁宽8m。
2.2 通长+顶底板束筋布置形式法部分预应力束筋纵向布置于箱梁腹板内并贯穿箱梁全长。
其余束筋根据截面正负弯矩变化在箱梁跨中布置顶板束筋,在中墩支点处布置箱梁底板束筋。
同样用MIDAS6.7建立实体梁单元进行分析,支座采用弹性连接。
2.3 两种不同配束法计算结果的比较通过以上两种束筋布置形式的计算,可以看出两种束筋布置形式对曲线箱梁桥产生的预应力效应及箱梁支座反力的差别是非常明显,由此可见,采用一种适当的束筋布置形式或者根据箱梁结构体系、受力情况、构造形式来布置束筋是很重要的。
这样才能更好的发挥钢束的作用以提高结构的抗裂性、抗剪能力,从而增加结构的刚度和耐久性。
(表4,5,6)是两种配束方法预应力效应计算结果的比较。
2.4 结论(1)在理想的状况下,尽量使梁端处的最大正扭矩与最小负扭矩绝对值大致相等,目的是使梁端左右支座竖向力大致相等。
对于中墩为独柱、单支座情况,预应力效应对梁端扭矩尤为明显。
钢束全部布置在梁腹板上时,0#墩处扭矩-1561kn·m,3#墩处扭矩为1655kn·m。
而通过减小或减少腹板束设置顶底板束时,0#墩处扭矩为-1031kn·m,3#墩处扭矩为1105kn·m。
同济大学钢筋混凝土课程设计计算书
10.1 确定支座设计荷载..............................................................................43 10.2 确定支座平面尺寸..............................................................................44 10.3 确定支座厚度......................................................................................44 10.4 验算支座偏转.....................................................................................44 10.5 验算支座抗滑稳定性..........................................................................44
9 行车道板计算及配筋.......................................................................................40
9.1 永久荷载效应计算................................................................................40 9.2 截面设计与配筋及验算........................................................................42

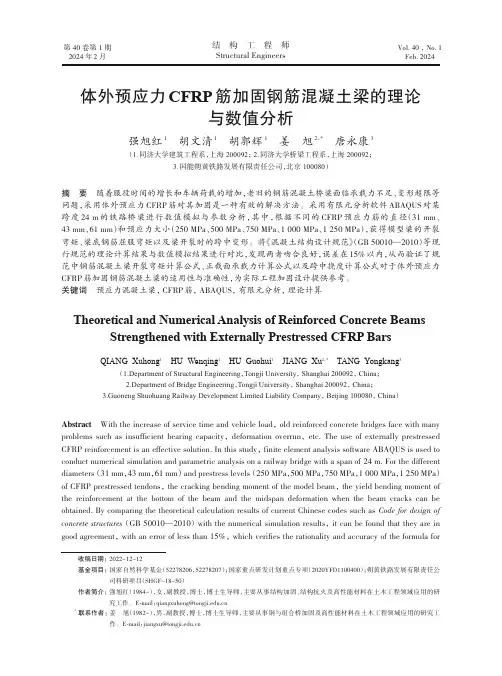

体外预应力CFRP筋加固钢筋混凝土梁的理论与数值分析
