机械制图标准-机械制图-尺寸标注

机械制图标准-机械制图-尺寸标注

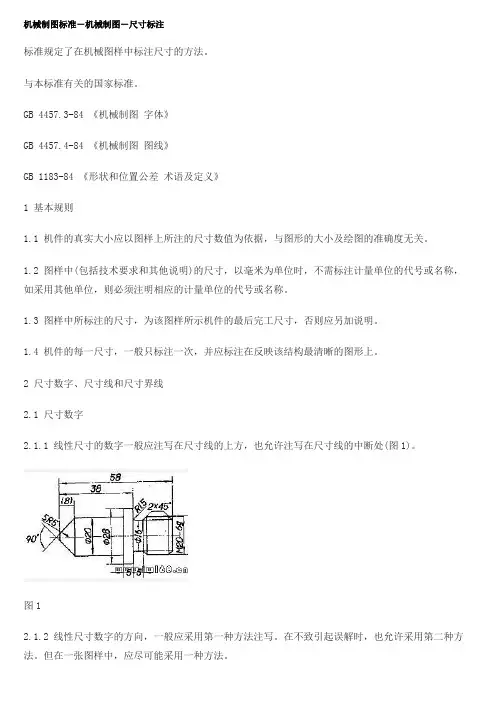

机械制图标准-机械制图-尺寸标注标准规定了在机械图样中标注尺寸的方法。

与本标准有关的国家标准。

GB 4457.3-84 《机械制图字体》GB 4457.4-84 《机械制图图线》GB 1183-84 《形状和位置公差术语及定义》1 基本规则1.1 机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。

1.2 图样中(包括技术要求和其他说明)的尺寸,以毫米为单位时,不需标注计量单位的代号或名称,如采用其他单位,则必须注明相应的计量单位的代号或名称。

1.3 图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应另加说明。

1.4 机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。

2 尺寸数字、尺寸线和尺寸界线2.1 尺寸数字2.1.1 线性尺寸的数字一般应注写在尺寸线的上方,也允许注写在尺寸线的中断处(图1)。

图12.1.2 线性尺寸数字的方向,一般应采用第一种方法注写。

在不致引起误解时,也允许采用第二种方法。

但在一张图样中,应尽可能采用一种方法。

方法1:数字应按图2所示的方向注写,并尽可能避免在图示30°范围内标注尺寸,当无法避免时可按图3的形式标注。

方法2:对于非水平方向的尺寸,其数字可水平地注写在尺寸线的中断处(图4、5)。

2.1.3 角度的数字一律写成水平方向,一般注写在尺寸线的中断处(图6)。

必要时也可按图7的形式标注。

2.1.4 尺寸数字不可被任何图线所通过,否则必须将该图线断开(图8)。

图82.2 尺寸线2.2.1 尺寸线用细实线绘制,其终端可以有下列两种形式:a. 箭头:箭头的形式如图9所示,适用于各种类型的图样。

b. 斜线:斜线用细实线绘制,其方向和画法如图10所示。

当尺寸线的终端采用斜线形式时,尺寸线与尺寸界线必须相互垂直,如图11所示。

图11当尺寸线与尺寸界线相互垂直时,同一张图样中只能采用一种尺寸线终端的形式。

当采用箭头时,在地位不够的情况下,允许用圆点或斜线代替箭头(图16)。

机械制图的公差及配合及其标注方法

机械制图的公差及配合及其标注方法

一、公差与配合的概念(一)零件的互换性在成批生产进行机器装配时,要求一批相配合的零件只要按零件图要求加工出来,不经任何选择或修配,任取一对装配起来,就能达到设计的工作性能要求,零件间的这种性质称为互换性。

零件具有互换性,可给机器装配、修理带来方便,也为机器的现代化大生产提供了可性。

(二)公差的有关术语零件在加工过程中,足球机床精度、刀具磨损、测量误差等的影响,不可能把零件的尺寸加工得绝对准确。

为了保证互换性,必须将零件尺寸的加工误差限制在一定X围内,为例,说明公差的有关术语(轴,类同)。

1、基本尺寸根据零件的强度和结构要求,设计时确定的尺寸。

其数值应优先用标准直径或标准长度。

2、实际尺寸通过测量所得到的尺寸。

3、极限尺寸允许尺寸变动的两个界限值。

它是以基本尺寸为基数来确定的。

两个界限值中较大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。

4、尺寸偏差(简称偏差)某一尺寸减去其基本尺寸所得的代数差。

尺寸偏差有:上偏差=最大极限尺寸—基本尺寸下偏差=最小极限尺寸—基本尺寸上、下偏差统称为极限偏差,上、下偏差可以是正值、负值或零。

国家标准规定:孔的上偏差代号为ES,孔的下偏差代号为EI;轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差(简称公差)允许尺寸的变动量。

尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差因为最大极限尺寸总是大于最小极限尺寸,亦即上偏差总是大于下偏差,所以尺寸公差一定为正值。

如图1a所示的孔径:基本尺寸=Ø30最大极限尺寸=Ø30.010最小极限尺寸= Ø29.990上偏差ES=最大极限尺寸—基本尺寸=30.010-30=+0。

010下偏差EI=最小极限尺寸—基本尺寸=29.990-30=-0.010公差=最大极限尺寸—最小极限尺寸=3。

010-29.990=0.020=ES-EI= +0.010-(-0.010)=0。

020如果实际尺寸在Ø30.010与Ø29.990这间,即为合格。
