【物理】九年级物理上册全册全套精选测试卷测试卷附答案
【物理】九年级物理上册全册全套精选测试卷练习(Word版 含答案)
【物理】九年级物理上册全册全套精选测试卷练习(Word版含答案)一、初三物理电流和电路易错压轴题(难)1.如图所示是课本上的几个小实验,请根据要求填空.(1)在图甲所示实验中,将烧瓶内的水加热至沸腾后移去火焰,水停止沸腾.迅速塞上瓶塞,把烧瓶倒置并向瓶底浇冷水,此时会观察到________的现象,这是由一于在瓶底浇冷水后,液面上方________,导致液体的沸点降低所致.(2)图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象,大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉,小明应________ (松开/捏紧)手指.(3)如图丙所示,将一根针插在绝缘底座上,把折成V字形的铝箔条水平架在针的顶端,制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端,再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引,另一次被排斥).此实验中,通过铝箔条的转动可推断橡胶棒的带电情况,这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】(1)在图甲所示实验中,将烧瓶内的水加热至沸腾后移去火焰,水停止沸腾.迅速塞上瓶塞,把烧瓶倒置并向瓶底浇冷水时,液面上方的气体温度降低、体积减小,气压减小;由于气压降低,水的沸点降低,所以此时会观察到水又开始沸腾的现象.(2)图乙是小明制作的“浮沉子”,实验中要通过改变瓶内气体压力的方法,改变小瓶的浮沉,所以为观察到小瓶在水中的浮沉现象,大瓶瓶盖应该旋紧;为使漂浮于水面上的小瓶子下沉,小明应挰紧手指,则瓶内气压增大,气体对小瓶的压力增大,同时压力增大时,进入小瓶中的水增加,小瓶自重增加,所以小瓶下沉.(3)如图丙所示,将一根针插在绝缘底座上,把折成V字形的铝箔条水平架在针的顶端,制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时,由于带电体能够吸引轻小物体,所以橡胶棒与铝箔条吸引;再靠近其右端时,同样由于带电体能够吸引轻小物体,也会观察到铝箔条被吸引,即两次都被吸引(但要注意橡胶棒与铝箔条不能接触,接触后,带同种电荷,第二次会排斥);此实验中,通过铝箔条的转动可推断橡胶棒的带电情况,这种实验方法是转换法.2.小明有一个电路盒,面板上有L1、L2灯各一只,两个开关S1、S2,一个电流表。
【物理】物理初三年级上册全册全套精选试卷测试卷 (word版,含解析)

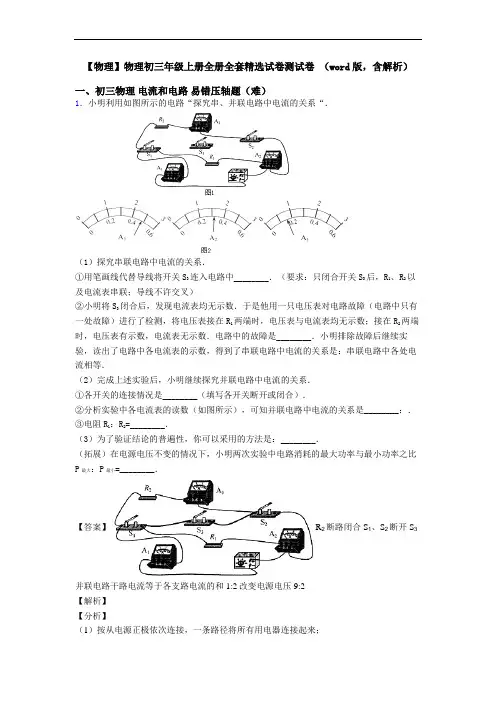

【物理】物理初三年级上册全册全套精选试卷测试卷(word版,含解析)一、初三物理电流和电路易错压轴题(难)1.小明利用如图所示的电路“探究串、并联电路中电流的关系“.(1)探究串联电路中电流的关系.①用笔画线代替导线将开关S3连入电路中________.(要求:只闭合开关S3后,R1、R2以及电流表串联;导线不许交叉)②小明将S3闭合后,发现电流表均无示数.于是他用一只电压表对电路故障(电路中只有一处故障)进行了检测,将电压表接在R1两端时,电压表与电流表均无示数;接在R2两端时,电压表有示数,电流表无示数.电路中的故障是________.小明排除故障后继续实验,读出了电路中各电流表的示数,得到了串联电路中电流的关系是:串联电路中各处电流相等.(2)完成上述实验后,小明继续探究并联电路中电流的关系.①各开关的连接情况是________(填写各开关断开或闭合).②分析实验中各电流表的读数(如图所示),可知并联电路中电流的关系是________:.③电阻R1:R2=________.(3)为了验证结论的普遍性,你可以采用的方法是:________.(拓展)在电源电压不变的情况下,小明两次实验中电路消耗的最大功率与最小功率之比P最大:P最小=________.【答案】R2断路闭合S1、S2断开S3并联电路干路电流等于各支路电流的和1:2改变电源电压9:2【解析】【分析】(1)按从电源正极依次连接,一条路径将所有用电器连接起来;(2)闭合开关后,电流表无示数,说明电路故障为断路;电压表的示数接近电源电压,说明电压表的正负接线柱与电源两极相连;(3)通过开关的断开与闭合判断出并联电路;(4)根据实验数据得到并联电路电流的规律;(5)多次测量找普遍规律,可以改变电源电压;(6)根据电功率的公式算出两次电功率的比值。
【详解】(1)①按从电源正极依次把各个元件连接起来,组成了一条电流的路径,电路连接如图所示:②闭合开关后,电流表无示数,说明电路故障为断路;将电压表接在R1两端时,电压表与电流表均无示数;接在R2两端时,电压表有示数,电流表无示数,说明与电压表并联的R2断路;(2)①闭合开关S1、S2,断开开关S3,电路有两条路径,组成并联电路;②由实物图可知电流表选用0-3A的量程,I1=2.4A,I2=1.6A,I3=0.8A,则I1=I2+I3即并联电路干路电流等于各支路电流的和;③并联电路中各个支路的电压相等,在电压相等的情况下电流和电阻成反比,即R1:R2=I3:I2=0.8A:1.6A=1:2;(3)为了验证结论的普遍性,应多次测量,可以采用的方法是:改变电源电压;在电源电压不变的情况下,并联时的总电阻最大,串联时的总电阻最小,根据可知并联时总功率最大,串联时总功率最小,最大功率和最小功率之比。
【物理】九年级上册全册全套精选测试卷练习(Word版 含答案)
【物理】九年级上册全册全套精选测试卷练习(Word版含答案)一、初三物理电流和电路易错压轴题(难)1.进一步探究电容器是电气设备中的重要元件,是储存电荷的装置。
通常简称其容纳电荷的本领为电容,用字母C表示,单位为法拉,用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器,在电路中用表示。
(1)如图,闭合开关,电容的两个极板将带等量异种电荷,这个过程叫电容器充电。
充电过程中,经过开关的电流方向是______(选填“从A到B”或“从B到A”)。
改变电源电压,电容器所带电荷量Q也发生改变,实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知,电容C与电容器两端电压U及电荷量Q的关系式为:C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的,常见的平行板电容器,电容决定式为SCdε=(ε是一个常数,S为极板面积,d为极板间距离)。
多电容器串联时,121111=nC C C C++…,(C表示总电容,C1、C2.……C n表示各电容器的电容)。
现有两个极板面积分别为S1、S2,极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上,则总电容C=______,总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B,正电荷从B运动到A,则根据电流方向的规定,经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=,将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2,极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上,电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2.归纳式探究——研究电子在电场中的偏转:如图1,给两块等大、正对、靠近的平行金属加上电压,两板之间就有了电场。
【物理】物理初三年级上册全册全套精选试卷测试卷(含答案解析)
【物理】物理初三年级上册全册全套精选试卷测试卷(含答案解析)一、初三物理电流和电路易错压轴题(难)1.归纳式探究——研究电子在电场中的偏转:如图1,给两块等大、正对、靠近的平行金属加上电压,两板之间就有了电场。
若将电子沿着平行于两板的中线方向入射到电场中,电子就会发生偏转。
若两板间距为d,板长为L,所加的电压为U,电子入射初速度为v0,离开电场时偏移的距离为y,则经研究得到如下数据:次数d/m L/m U/V v0/(m·s-1)y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y=k__________,其中k=_________(填上数值和单位)。
本实验在探究影响电子离开电场时偏移的距离时,运用了_________法;(2)相同情况下,电子的入射速度越大,偏移距离越________。
它们间的关系可以用图像2中的图线________表示;(3)现有两块平行相对的长度为5cm,间距为1cm的金属板,为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后,刚好能从另一端的金属板边缘处射出,需要加_____V的电压。
【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知,1与2相比L 、U 、0v 均相同,而d 增大一倍,y 减小为原来的12,可知y 与d 成反比;同理,1与3相比,y 与2L 成正比;2与4相比,y 与U 成正比;将第2次实验电压U 增大至6倍,则y 增大至6倍,此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比,y 与20v 成反比,综上所述可得220UL y k dv =[2]将表格中第3次数据(其他组数据也可)代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时,运用了控制变量法。
【物理】九年级物理上册全册全套精选试卷练习(Word版 含答案)
【物理】九年级物理上册全册全套精选试卷练习(Word版含答案)一、初三物理电流和电路易错压轴题(难)1.现有两只小灯泡L1、L2,它们的额定电压分别为2.5V和3.8V.(1)如图甲是小明测定灯泡L1额定功率的实物电路图(不完整).①请用笔画线代替导线将实物电路图连接完整_____.②闭合开关前,应将滑动变阻器的滑片P移到__端(选填“A”或“B”).闭合开关后发现:小灯泡不亮,电流表示数为零,而电压表示数接近电源电压。
经检查,电流表是完好的,仅滑动变阻器或小灯泡存在故障,则电路中的故障是__.排除故障后,闭合开关,仍发现小灯泡不亮,电流表指针偏转很小,要使该小灯泡发光只需__。
③当电压表示数为2.5V时,电流表示数如图乙所示,则灯泡L1的额定功率为__W.(2)小华利用图丙所示的电路测出了灯泡L2的额定功率.图中R为阻值已知的定值电阻,还缺两个开关和一只电表(电流表或电压表),请在虚线框内补上这三个元件的符号,使电路完整,实验操作简单______.【答案】A灯泡断路移动滑动变阻器0.8【解析】(1)①根据图中电表的正、负接线柱,从电源正极连接开关,滑动变阻器的接线柱要求一上一下的串联在电路中,所以将C或D连到电源负极即可,如下图所示:②电压表有示数,说明电压表与电源连通;电流表示数几乎为零,灯泡不发光,说明电路断路或电路的总电阻很大,导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中;③为了保护电路,闭合开关前,滑片P应处在使电路中电阻最大位置A端;由乙图,电流表使用0-0.6A量程,分度值为0.02A,示数为0.32A,所以灯泡L1的额定功率:;(2)由上面的分析知,右上边的是电压表;左边两虚线框内是开关,如图所示:①只闭合S和中间的开关,移动滑片使电压表示数为3.8V;②保持滑片位置不动,断开中间开关,闭合左上边开关,测出灯与R的总电压,根据串联电路的电压特点计算出R两端电压U R;③由计算出R的电流,即灯泡此时的电流,由P=U额I额计算灯泡L2电功率即可.故答案为:(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验,考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计.特殊方法测功率时,只给电流表通常会使用并联电路,只给电压表时通常使用并联电路,利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
【苏科版物理】九年级上册物理 全册全套精选试卷测试卷(含答案解析)

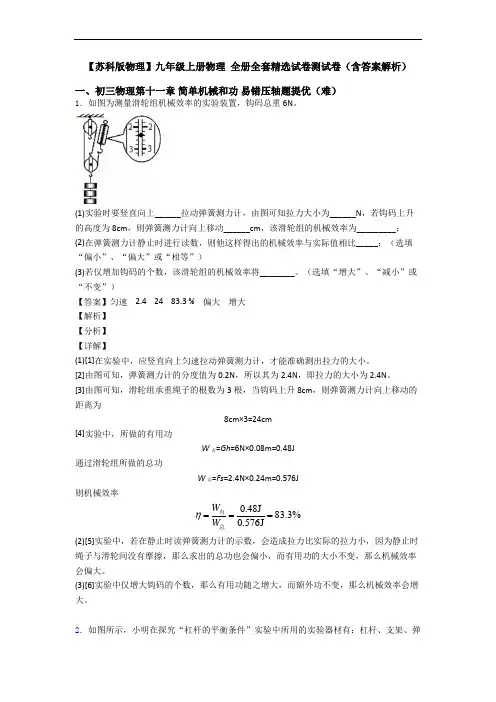

【苏科版物理】九年级上册物理 全册全套精选试卷测试卷(含答案解析)一、初三物理第十一章 简单机械和功 易错压轴题提优(难) 1.如图为测量滑轮组机械效率的实验装置,钩码总重6N 。
(1)实验时要竖直向上______拉动弹簧测力计,由图可知拉力大小为______N ,若钩码上升的高度为8cm ,则弹簧测力计向上移动______cm ,该滑轮组的机械效率为_________; (2)在弹簧测力计静止时进行读数,则他这样得出的机械效率与实际值相比_____;(选填“偏小”、“偏大”或“相等”)(3)若仅增加钩码的个数,该滑轮组的机械效率将________。
(选填“增大”、“减小”或“不变”)【答案】匀速 2.4 24 83.3 % 偏大 增大 【解析】 【分析】 【详解】(1)[1]在实验中,应竖直向上匀速拉动弹簧测力计,才能准确测出拉力的大小。
[2]由图可知,弹簧测力计的分度值为0.2N ,所以其为2.4N ,即拉力的大小为2.4N 。
[3]由图可知,滑轮组承重绳子的根数为3根,当钩码上升8cm ,则弹簧测力计向上移动的距离为8cm×3=24cm[4]实验中,所做的有用功W 有=Gh =6N×0.08m=0.48J通过滑轮组所做的总功W 总=Fs =2.4N×0.24m=0.576J则机械效率0.48J83.3%0.576JW W η===有总 (2)[5]实验中,若在静止时读弹簧测力计的示数,会造成拉力比实际的拉力小,因为静止时绳子与滑轮间没有摩擦,那么求出的总功也会偏小,而有用功的大小不变,那么机械效率会偏大。
(3)[6]实验中仅增大钩码的个数,那么有用功随之增大,而额外功不变,那么机械效率会增大。
2.如图所示,小明在探究“杠杆的平衡条件”实验中所用的实验器材有:杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。
(1)实验前,将杠杆中点置于支架上,当杠杆静止时,发现杠杆右端下沉。
【苏科版物理】九年级上册物理 全册全套精选试卷(Word版 含解析)
【苏科版物理】九年级上册物理全册全套精选试卷(Word版含解析)一、初三物理第十一章简单机械和功易错压轴题提优(难)1.在探究”杠杆平衡条件”的实验中:(1)先把杠杆的中点支在支架上,停在图甲的位置,此时杠杆处于______(填“平衡”或“不平衡”)状态。
为了消除杠杆______对实验的影响,应将平衡螺母向______(选填“左”或“右”)调节,使杠杆在水平位置平衡。
然后在支点两侧挂钩码,移动钩码位置,让杠杆再一次在水平位置平衡,其目的是______;(2)探究过程中,在杠杆左端某固定位置挂一个重力G=2.5N的物体,在杠杆右端不同位置处施加不同的竖直向下的力F,保证杠杆处于平衡状态。
根据多次测量的力和力臂,画出F和1L的图象如图乙(注意看清两个坐标的含义),由图可求出物体对杠杆拉力的力臂______m。
【答案】平衡自身重力右让力臂在杠杆上,便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中,杠杆处于静止状态,即是平衡状态。
[2][3]为了消除杠杆自身重力的影响,应让杠杆在水平位置平衡,而图甲中,杠杆左端下沉,所以应向右移动平衡螺母。
[4]杠杆挂上钩码后,移动钩码的位置让杠杆再次在水平位置平衡的目的是:让力臂在杠杆上,便于直接从杠杆上测量力臂。
(2)[5]由图乙知,当杠杆右端受到的拉力F=3N时,其力臂L=1 m 6据杠杆的平衡条件有GL1=FL,2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m2.如图所示是小明和小红利用刻度均匀的杠杆探究“杠杆平衡条件”的实验装置。
(1)在实验前,杠杆静止在图甲所示的位置,此时杠杆处于_______(选填“平衡”或“不平衡”)状态;调节平衡螺母使杠杆在水平位置平衡的目的是消除杠杆自重对实验的影响,同时方便___________;(2)杠杆平衡后,小明在左右两侧分别挂上如图乙所示的钩码,杠杆不能在水平位置平衡,在不增加钩码且不改变钩码悬挂点位置的前提下为了使杠杆重新在水平位置平衡,只需将____________即可;(3)为获得更多组数据,他们取下右侧钩码,小明和小红分别设计了两种实验方案,小明的方案如图丙所示,小红的方案如图丁所示。
(完整word版)教科版九年级物理上册全册练习题(附答案共26套),推荐文档
教科版九年级物理上册全册练习题(附答案共26套)分子动理论一、单选题 1.下列有关分子动理论的说法中正确的是()A. “破镜难重圆”是因为固体分子间只存在着斥力 B. 松软的大馍用手一捏体积会大大缩小,这说明分子间存在间隙 C. 在空调房间吸烟时,会看到烟雾在空中弥漫,这是分子的无规则运动 D. 用热水相比较冷水更容易去掉衣物上污渍说明温度越高分子的无规则运动越剧烈 2.下列现象能说明分子在做无规则运动的是( ) A. 我国北方地区发生沙尘暴时,空气中弥漫着大量的沙尘 B. 五月份怀化市部分地区发生洪灾,河水中夹带着大量泥沙 C. 春天来了,怀化乡村桃花盛开,处处闻到浓浓的花香 D. 冬季,寒潮来临,温度骤降,雪花漫天飞舞 3.关于粒子和宇宙的认识,正确的是() A. 原子、电子、质子中,尺度最小的是电子 B. 磁铁吸引铁钉,说明分子间存在引力 C. 原子、中子和电子就像行星绕太阳运动一样在绕原子核运动 D. 在探索比分子更小的微观粒子的历程中,人们首先发现了质子4.下列现象中不能用分子热运动观点解释的是() A. 酒香不怕巷子深 B. 把青菜用盐腊成咸菜 C. 沙尘暴起,尘土满天 D. 衣橱里的樟脑球逐渐变小 5.在“爱生活,爱物理”观察实践活动中,小明同学细心观察,发现原来生活中处处有物理,在他所观察到的现象和对现象的分析中,错误的是() A. 吸油烟机的风扇和照明灯泡是串联的 B. 打开冰箱门能闻到冰箱中榴莲的味道是因为分子在不停地做无规则运动 C. 电饭锅工作时把电能转化为内能 D. 下水道的回水管能阻值臭味进入室内,是连通器在生活中的应用 6.下列现象中,能用来说明分子在不停地做无规则运动的是() A. 玉兰花开,闻到阵阵花香 B. 扫地时的尘土飞扬 C. 车刀在砂轮的高速摩擦下溅出火花 D. 羊群在草原上奔跑 7.(2016•泰安)下列说法中正确的是() A. 沿海地区昼夜温差小,主要原因是水的比热容较大 B. 物体的温度越高,分子运动得越快,物体的动能越大 C. 温度高的物体具有的内能多,温度低的物体具有的内能少 D. 0℃的冰熔化成0℃的水,由于温度不变,所以它的内能不变 8.下列说法中不正确的是() A. 安宁桃花会上,游客能闻到桃花的香味,说明分子是运动的 B. 铁丝很难被拉断,说明分子间有引力 C. 四冲程汽油机的做功冲程是将机械能转化成内能 D. 一杯水温度降低时,内能减小了 9.下列现象中,不属于扩散现象的是( ) A. 煤在墙角放置一段时间后,墙面变黑 B. 少量工业废水污染了整个水库 C. 校园里兰花盛开清香宜人 D. 沙尘暴起,尘土满天 10.时值四月天,正是赏樱花的好时节.走进宝塔山公园的樱花园,一簇簇盛开的樱花,千姿百态、妩媚动人.淡淡的花香向游人扑面而来,其原因是() A. 分子很小 B. 分子间存在引力 C. 分子在不停地做无规则运动 D. 分子间存在斥力 11.对于飘在空中的灰尘,下面正确的说法是() A. 它包含有好几十个分子 B. 它和一个分子差不多 C. 它和一个原子差不多 D. 它是由非常多个分子组成 12.下列现象中用分子动理论的相关知识解释错误的是() A. 酒香不怕巷子深��分子在永不停息地做无规则运动 B. 近朱者赤近墨者黑��分子在永不停息地做无规则运动 C. 春江水暖鸭先知��温度越高,分子无规则运动越剧烈 D. 花气袭人知骤暖��温度越高,分子无规则运动越剧烈 13.下列关于汽车的相关知识说法正确的是() A. 加油时能闻到汽油的气味,说明分子间存在相互作用力 B. 汽油机工作的做功冲程是将内能转化为机械能 C. 刹车时,刹车片与碟盘摩擦过程是将内能转化为机械能 D. 下雨天汽车挡风玻璃内侧的水雾是汽化现象二、填空题 14.在四冲程汽油机工作时,其做功冲程是将________ 能转化为机械能;给汽车加油时,能闻到汽油味,这是________ 现象. 15.红墨水滴入水中,不一会儿整杯水变红了,这说明了组成物质的分子在________,进一步分析此现象,还能说明组成物质的分子间存在________.在烧杯中装入300g初温为20℃水,测得水的温度,然后用酒精灯给水加热,直至水沸腾(标准大气压下),则水的内能增加了________J.设酒精灯放出的热量全部被水吸收,则需要燃烧________g的酒精.(酒精的热值为3.0×107J/kg) 16.端午节有“赛龙舟”和“吃粽子”的习俗,“赛龙舟”时,阵阵鼓声是鼓皮________产生的;以河岸为参照物,龙舟是________的;煮粽子时,通过________的方式增大了粽子的内能,闻到粽子的清香,说明分子是________的. 17.起重机工作时,钢丝绳未被拉断,是因为组成钢丝绳的物质分子间存在________.空气流动会形成风,这________(选填“属于”或“不属于”)扩散现象. 18.最近一则公益广告“你觉得美味,别人呢?”倡议人们不要在公交车上用早餐,其他乘客能够闻到“早餐”的味道,是因为________ .三、综合题 19.实验问答:在分别装有冷水和热水两只相同的烧杯中,同时各滴入一滴墨水(1)你观察到的现象是________.(2)这些现象说明________. 20.1905年是爱因斯坦奇迹年,这一年,26岁的爱因斯坦连续发表了5篇具有划时代意义的物理论文,其中一篇是关于布朗运动的.1827年,英国植物学家布朗把肉眼看不见的花粉颗粒放入水中,然后取出一滴这种悬浮液放在显微镜下观察,发现花粉小颗粒在水中像着了魔似的不停运动,而且每个小颗粒的运动方向和速度大小都改变得很快,不会停下来.这些小颗粒实际上是由上万个分子组成的分子团,由于受液体分子撞击不平衡,从而表现出无规则运动的状况.(1)做布朗运动的是________(选填“分子”、“原子”或“小颗粒”);(2)布朗运动实质上反映了________ 分子的运动(选填“固体”或“液体”);(3)在阳光下看到的尘埃的运动________布朗运动(选填“是”或“不是”);(4)写出一种加快布朗运动的方法:________.四、解答题 21.同学们做作业时,常用透明胶带把错处揭掉,在操作时往往把胶带用力抹一下使之与纸紧贴,才能容易将错处的纸揭掉一层,为什么?五、实验探究题 22.通过学习物理知识小明知道气体、液体、和固体都是由分子组成的,小明产生了浓厚的学习兴趣,在老师的帮助下,他做了如下的探究活动:(1)如图所示,把装有空气的瓶子倒放在装有红棕色二氧化氮气体的瓶子上,中间用玻璃片隔开;抽掉中间的玻璃片(b图、c图),仔细观察,会看到比空气密度大的二氧化氮,竟能运动到上面的瓶子里,而上面瓶子里面的空气也能运动到下面的瓶子里,最终两个瓶子中的气体的颜色就变得一样了.对于这个现象,小明提出了自己的猜想:________.(2)为了证明自己的猜想,小明接着做实验探究:如图所示,先在量筒中盛半量筒水,再把蓝色的硫酸铜溶液(密度比水大)小心的倒入量筒底部.经过一段时间后,水和硫酸铜的分界面由模糊而逐渐消失,两种溶液自动混合了.这个实验同样可以说明________.(3)做了气体、液体的实验后小明又做了固体的实验,但连续做几个实验都观察不到明显的现象,后来偶然在一篇科普文章中,小明看到了下面一段文字:有人用固体做实验,将磨得很光滑的铅片和金片紧压在一起,在室温下过了5年,铅片和金片就结合在一起了,切开后发现铅和金相互渗透了约1毫米深.这段文字表明了________.小明欣喜万分,他把以上三次结论进行了总结,这个总结应是:________.答案解析部分一、单选题 1.【答案】D 2.【答案】C 3.【答案】A 4.【答案】C 5.【答案】A 6.【答案】A 7.【答案】A 8.【答案】C 9.【答案】D 10.【答案】C 11.【答案】D 12.【答案】C 13.【答案】B 二、填空题 14.【答案】内;扩散 15.【答案】永不停息地做无规则运动;空隙;1.008×105;3.36 16.【答案】振动;运动;热传递;运动 17.【答案】引力;不属于 18.【答案】分子是运动的,“早餐”的分子会运动到空气中,其他乘客能够闻到“早餐”的味道三、综合题 19.【答案】热水中的墨水扩散的快;温度越高扩散越快 20.【答案】(1)小颗粒(2)液体(3)不是(4)提高水的温度四、解答题 21.【答案】解:用力抹胶带可以缩小胶带分子与纸分子间的距离,使胶带分子与纸分子间产生较大的引力,这种较大的引力可以将错处的纸揭掉一层.五、实验探究题 22.【答案】(1)气体分子做永不停息无规则的运动(2)液体分子做永不停息无规则的运动(3)固体分子做永不停息无规则的运动;组成物质的分子在做永不停息的无规则的运动内能和热量一、单选题 1.小明帮妈妈做饭时,联想到了许多物理知识,下列说法不正确的是() A. 香气四溢是由于分子在不停地做无规则运动 B. 炒鸡块时利用了热传递的方法使鸡块内能增大 C.使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而降低的原理 D. 油炸食品比水煮熟的更快,是由于油的沸点比水的沸点高2.美国冒险家贝尔•格里尔斯利用一周时间登上了荒凉的冰岛,经历了炽热高温的火山河极度寒冷的冰川,展示了他在荒野上的生存技巧,下列说法正确的是() A. 用“摩擦生火”的方法获得热的实质是内能的转移 B. 炽热高温的火山和极度寒冷的冰川都具有内能 C.炽热高温的火山比极度寒冷的冰川含有的热量多 D. 通过冰冷河水时人会把温度传给水 3.关于热现象,下列说法正确的是() A. 水结冰后,水分子静止不动 B. 物体的内能增加,一定是从外界吸收了热量 C. 用零下18℃的盐水使水凝固,此过程中水的内能不变 D. 三月桃花飘香,说明分子在永不停息地做无规则运动 4.关于物体的内能,下列说法中正确的是() A. 物体的运动速度越大,具有的内能越多 B. 静止的物体没有动能也没有内能 C. 静止的物体没有动能但有内能 D. 火红的铁块具有内能,冰冷的冰块没有内能 5.关于物体的内能,下列说法正确的是() A. 温度为0℃的物体没有内能 B. 做功可以改变物体的内能 C. 物体的内能增加,一定是温度升高了 D. 温度相同的1kg水和1g水,内能相同 6.下列关于功、能和热量的描述中正确的是()A. “神州九号”飞船在加速升空的过程中,机械能的总量保持不变 B. 汶川地震形成的“堰塞湖”之所以危险是因为这些高处的湖水积蓄了很大的重力势能 C. 物体的温度越高,它所具有的热量就越多 D. 晶体熔化时温度不变,其内能一定不变 7.下列事例中,属于用做功的方法改变物体内能的是()A. 池塘中的水被晒热 B. 将牛奶放进冰箱冷冻制作冰棒 C. 磨刀时刀刃发热 D. 热水放置在房间中变凉 8.下列有关分子动理论的说法中,正确的是() A. 扩散只能在气体或液体中进行 B. 物体内分子之间的引力和斥力是同时存在的 C. 一个物体的内能增加,一定有另一个物体的内能减少 D. 物体内部大量分子的热运动越剧烈,物体的温度就越高 9.(2016•宜昌)下列关于功、内能、热量的描述正确的是() A. 机械能为零的物体,内能也一定为零 B. 热量总是从内能大的物体向内能小的物体传递 C. 做功和热传递都能改变物体的内能 D. 物体的内能增大,温度一定升高 10.关于物体的内能,下列说法正确的是() A. 在相同物态下,同一物体温度降低,它的内能会减少 B. 物体内能增加,一定要从外界吸收热量 C. 温度为0℃的物体没有内能 D. 温度相等的1kg水和100g水内能相同 11.关于温度、内能和热量,下列说法正确的是() A. 物体内能增大,一定从外界吸收热量 B. 汽油机在做功冲程中把机械能转化为内能 C. 物体内能减少时,温度可能不变 D. 锯条锯木板时,锯条的内能增加,木板的内能减少 12.冰冷的冰块,它的() A. 分子热运动可能停止 B. 分子间没有相互作用 C. 内能一定不为0 D. 温度一定是0℃ 13.关于温度、热量、和内能,下列说法正确的是() A. 温度高的物体内能一定大 B. 物体的温度越高,所含的热量越多 C. 内能少的物体也可能将能量传给内能多的物体 D. 物体的内能与温度有关,只要温度不变,物体的内能就一定不变 14.关于物体的内能,下列说法正确的是() A. 温度相等的1 kg和100 g的水内能相同 B. 物体内能增加,一定要从外界吸收热量 C. 温度为0℃的物体没有内能 D. 在相同物态下,同一物体温度降低,它的内能会减少 15.关于温度、内能和热量,下列说法中正确的是() A. 物体吸收了热量,温度一定升高 B. 物体温度升高,一定吸收了热量 C. 物体温度升高,它的内能增加 D. 物体内能增加,一定是外界对物体做了功二、填空题 16.将烧热的工件放进冷水中,工件的温度会________,冷水的内能会________,冷水的内能是通过________的方式改变的.17. “钻木”能“取火”,说明________可以改变物体的内能;“烤火”能“取暖”,说明________可以改变物体的内能. 18.同学们过春节都喜欢放鞭炮,其中有一种“甩炮”,不需用火点燃,只要稍用力将它摔向地面,鞭炮就可以炸响.鞭炮与地面发生碰撞时,通过________的方式,使它的内能增加,这是________能转化为内能. 19.如图,夏季,在高速公路服务区内,交警会强制一些重型汽车在降温池里停留一会,这是因为汽车在高速行驶过程中,通过________方式增加轮胎的内能,使轮胎的温度________(选填“升高”“降低”);轮胎停在水中,通过________方式减少内能,降低温度,以保行车安全。
【物理】九年级上册物理全册全套精选试卷达标训练题(Word版 含答案)
【物理】九年级上册物理全册全套精选试卷达标训练题(Word版含答案)一、初三物理电流和电路易错压轴题(难)1.小明利用铅笔芯和鳄鱼夹制作了简易调光灯,装置如图甲所示.(1)甲图中有一处明显错误是;改正后,闭合开关,改变鳄鱼夹M、N之间距离,发现灯泡亮度会发生变化,这一现象说明导体的电阻与导体的有关.(2)小明用一个LED灯替换铅笔芯,与小灯泡串联后接入电路(如图乙).闭合开关S1,发现LED灯亮而小灯泡L不亮.针对这种现象,同学们提出了以下猜想:猜想一:小灯泡L处发生短路猜想二:LED灯电阻很大导致电路电流很小为了验证猜想,小组同学进行如下实验:实验一:将一根导线并联在图乙电路中LED灯的两端,此时LED灯,小灯泡L (填“亮”或“不亮”).根据观察到的现象说明猜想一是错误的.实验二:利用电流表和电压表,按图丙所示的电路对LED灯的电阻进行测量.闭合开关依次移动滑动变阻器的滑片,获得多组数据如下表.实验次数电压(伏)电流(毫安)电阻(欧)11.412116.7 21.614114.3 31.816112.5…………实验二中,某次测量时电压表示数如图丁所示,此时电压表读数为 V,实验时滑动变阻器的滑片逐渐向端移动(填“a”或“b”).经分析,结果支持猜想二,从而导致小灯泡的实际功率太(填“大”或“小”),不足以支持发光.【答案】(1)电流表正负接线柱接反了、长度(2)不亮、亮(3)2.3 b 、小【解析】试题分析:(1)电流表要示正进负出,可以看出电流表正负接线柱接反了;导体的电阻与导体的长度有关,长度越长,电阻越大,长度越短,电阻越小;(2)LED灯亮,说明电路是通路,将导线并在LED两端时,LED被短路,则灯LED不发光,此时灯泡会发光,说明小灯泡没有被短路,猜想1是错误的;(3)由图丁可知,电压表的示数为2.3V,由表格的电流越来越大可知,电路中的总电阻是越来越小的,所以滑动变阻器的滑片是向b端移动的,由于LED灯电阻很大导致电路电流很小,从而导致小灯泡的实际功率太小,不足以支持发光。
【苏科版物理】九年级上册物理 全册全套精选试卷测试卷(解析版)
【苏科版物理】九年级上册物理全册全套精选试卷测试卷(解析版)一、初三物理第十一章简单机械和功易错压轴题提优(难)1.小军利用如图所示器材测定滑轮组的机械效率,他记录的实验数据如下表。
次数物重G /N绳自由端的拉力F/N钩码上升的高度h/cm绳自由端移动的距离s/cm机械效率η/%1 1.00.510302 2.00.951574.1(1)根据记录表格中提供的信息,组装图中小军使用的滑轮组______;(2)根据给出的实验数据,计算出第一次的机械效率并填入表格中______;(结果保留三位有效数字)(3)同一个滑轮组,在两次实验过程中机械效率不同,主要原因是______。
【答案】 66.7 两次提升的物重不同【解析】【分析】【详解】(1)[1]当钩码上升的高度为10cm时,绳自由端移动的距离为30cm,则绳子承担重物的段数30cm310cmsnh===绳子的段数是奇数,从动滑轮开始绕起,如图所示(2)[2]第一次的机械效率111111N 0.1m100%100%100%66.7%0.5N 0.3mW G h W F s η⨯=⨯=⨯=⨯≈⨯有1有1总 (3)[3]实验中两次测得的机械效率使用的是同一个滑轮组,即绳重、摩擦、滑轮重是相同的,所以导致机械效率不同主要原因是两次提升的物重不同。
2.小彬和小萌同学在学完浮力和杠杆的知识后,初步设计了两种方案,去分别测量待测液体(食用油、酱油)的密度: 小彬的方案小萌的方案实验过程:如图,用弹簧测力计测出铁块的重力为G , 然后把铁块先后浸没在水、食用油中静止后读出测力计的示数分别为F 1、F 2;实验过程:如图A O B 为轻质杠杆(质量不计),小桶悬挂于A 处位置不变,支点O 位置不变。
首先在小桶中倒人一定体积的水,调节石块的位置于B , 处杠杆在水平方向平衡,然后将水全部倒出将小桶擦干后再将等体积的酱油倒入小桶中,调节石块的位置于B 处,杠杆再次在水平方向平衡,若OB 1、OB 2的长度分别为L 1、L 2(B 1、B 2图中未画出)(1)若食用油的密度比水的密度小,则在小彬的方案中F 1______F 2(选填“大于”、“小于”或 “等于”);(2)小萌通过对比数据发现L 1小于L 2,可初步推断出酱油的密度比水的密度________; (3)已知水的密度为ρ水,结合两种方案中现有的测量数据,能得出待测液体密度的是__________的方案(选填“小彬”或“小萌”),其密度表达式为ρ=________。
【物理】九年级物理上册全册全套精选测试卷练习(Word版 含答案)
【物理】九年级物理上册全册全套精选测试卷练习(Word版含答案)一、初三物理电流和电路易错压轴题(难)1.现有两只小灯泡L1、L2,它们的额定电压分别为2.5V和3.8V.(1)如图甲是小明测定灯泡L1额定功率的实物电路图(不完整).①请用笔画线代替导线将实物电路图连接完整_____.②闭合开关前,应将滑动变阻器的滑片P移到__端(选填“A”或“B”).闭合开关后发现:小灯泡不亮,电流表示数为零,而电压表示数接近电源电压。
经检查,电流表是完好的,仅滑动变阻器或小灯泡存在故障,则电路中的故障是__.排除故障后,闭合开关,仍发现小灯泡不亮,电流表指针偏转很小,要使该小灯泡发光只需__。
③当电压表示数为2.5V时,电流表示数如图乙所示,则灯泡L1的额定功率为__W.(2)小华利用图丙所示的电路测出了灯泡L2的额定功率.图中R为阻值已知的定值电阻,还缺两个开关和一只电表(电流表或电压表),请在虚线框内补上这三个元件的符号,使电路完整,实验操作简单______.【答案】A灯泡断路移动滑动变阻器0.8【解析】(1)①根据图中电表的正、负接线柱,从电源正极连接开关,滑动变阻器的接线柱要求一上一下的串联在电路中,所以将C或D连到电源负极即可,如下图所示:②电压表有示数,说明电压表与电源连通;电流表示数几乎为零,灯泡不发光,说明电路断路或电路的总电阻很大,导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中;③为了保护电路,闭合开关前,滑片P应处在使电路中电阻最大位置A端;由乙图,电流表使用0-0.6A量程,分度值为0.02A,示数为0.32A,所以灯泡L1的额定功率:;(2)由上面的分析知,右上边的是电压表;左边两虚线框内是开关,如图所示:①只闭合S和中间的开关,移动滑片使电压表示数为3.8V;②保持滑片位置不动,断开中间开关,闭合左上边开关,测出灯与R的总电压,根据串联电路的电压特点计算出R两端电压U R;③由计算出R的电流,即灯泡此时的电流,由P=U额I额计算灯泡L2电功率即可.故答案为:(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验,考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计.特殊方法测功率时,只给电流表通常会使用并联电路,只给电压表时通常使用并联电路,利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
【物理】九年级上册全册全套精选测试卷试卷(word版含答案)
【物理】九年级上册全册全套精选测试卷试卷(word 版含答案)一、初三物理 电流和电路 易错压轴题(难)1.进一步探究电容器是电气设备中的重要元件,是储存电荷的装置。
通常简称其容纳电荷的本领为电容,用字母C 表示,单位为法拉,用字母F 表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器,在电路中用表示。
(1)如图,闭合开关,电容的两个极板将带等量异种电荷,这个过程叫电容器充电。
充电过程中,经过开关的电流方向是______(选填“从A 到B ”或“从B 到A ”)。
改变电源电压,电容器所带电荷量Q 也发生改变,实验数据如下表。
电压U /V2 8 2 电荷量Q /C4×10-3 6×10-3 2×10-3 5×10-3 电容C /F 2×10-3 0.75×10-3 1×10-3 2×10-3(2)分析数据可知,电容C 与电容器两端电压U 及电荷量Q 的关系式为:C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的,常见的平行板电容器,电容决定式为S C dε=(ε是一个常数,S 为极板面积,d 为极板间距离)。
多电容器串联时,121111=nC C C C ++…,(C 表示总电容,C 1、C 2.……C n 表示各电容器的电容)。
现有两个极板面积分别为S 1、S 2,极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上,则总电容C =______,总共能够储存的电荷量为______。
【答案】B 到A Q C U= 2.5V 121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】【分析】【详解】(1)[1]充电过程中负电荷从A 运动到B ,正电荷从B 运动到A ,则根据电流方向的规定,经过开关的电流方向为B 到A 。
【物理】九年级上册物理全册全套精选试卷易错题(Word版 含答案)
【物理】九年级上册物理全册全套精选试卷易错题(Word版含答案)一、初三物理电流和电路易错压轴题(难)1.现有两只小灯泡L1、L2,它们的额定电压分别为2.5V和3.8V.(1)如图甲是小明测定灯泡L1额定功率的实物电路图(不完整).①请用笔画线代替导线将实物电路图连接完整_____.②闭合开关前,应将滑动变阻器的滑片P移到__端(选填“A”或“B”).闭合开关后发现:小灯泡不亮,电流表示数为零,而电压表示数接近电源电压。
经检查,电流表是完好的,仅滑动变阻器或小灯泡存在故障,则电路中的故障是__.排除故障后,闭合开关,仍发现小灯泡不亮,电流表指针偏转很小,要使该小灯泡发光只需__。
③当电压表示数为2.5V时,电流表示数如图乙所示,则灯泡L1的额定功率为__W.(2)小华利用图丙所示的电路测出了灯泡L2的额定功率.图中R为阻值已知的定值电阻,还缺两个开关和一只电表(电流表或电压表),请在虚线框内补上这三个元件的符号,使电路完整,实验操作简单______.【答案】A灯泡断路移动滑动变阻器0.8【解析】(1)①根据图中电表的正、负接线柱,从电源正极连接开关,滑动变阻器的接线柱要求一上一下的串联在电路中,所以将C或D连到电源负极即可,如下图所示:②电压表有示数,说明电压表与电源连通;电流表示数几乎为零,灯泡不发光,说明电路断路或电路的总电阻很大,导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中;③为了保护电路,闭合开关前,滑片P应处在使电路中电阻最大位置A端;由乙图,电流表使用0-0.6A量程,分度值为0.02A,示数为0.32A,所以灯泡L1的额定功率:;(2)由上面的分析知,右上边的是电压表;左边两虚线框内是开关,如图所示:①只闭合S和中间的开关,移动滑片使电压表示数为3.8V;②保持滑片位置不动,断开中间开关,闭合左上边开关,测出灯与R的总电压,根据串联电路的电压特点计算出R两端电压U R;③由计算出R的电流,即灯泡此时的电流,由P=U额I额计算灯泡L2电功率即可.故答案为:(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验,考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计.特殊方法测功率时,只给电流表通常会使用并联电路,只给电压表时通常使用并联电路,利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
【苏科版物理】九年级物理上册 全册全套精选测试卷测试卷附答案
【苏科版物理】九年级物理上册 全册全套精选测试卷测试卷附答案一、初三物理第十一章 简单机械和功 易错压轴题提优(难)1.图甲是某型号的抽水马桶水箱进水控制装置的示意图,浮子是有上底无下底的圆柱形容器,中间有圆柱形的孔(图乙是浮子的放大示意图),壁的厚度忽略不计,浮子通过圆孔套在直杆上,并与调节螺母紧密相连,手动上下移动调节螺母,可以使浮子的位置随之上下移动,轻质细杆AB 可绕O 点旋转,A 端与直杆底端相连,B 端装有塞子当水箱的进水孔进水,水面接触到浮子下端后,浮子内的空⽓开始被封闭压缩,随着水位继续上升,浮子上升带动直杆向上运动,当水位上升到一定高度,AB 杆处于水平位置时,塞子压住进水孔,进水孔停止进水。
(1)为测出浮子上底面的面积,现有刻度尺、量筒和水,请完成实验: ①将浮子倒置后,用刻度尺测出浮子内的深度h ; ②将浮子装满水,用_______________________;③浮子上底面的面积表达式:S 上=_________(用所测量物理量的符号表示)。
(2)若浮子上升的过程中内部被封闭的空气不泄露,用上述方法测得的浮子上底面的面积为10cm 2,外界大气压为1.0×105Pa ,浮子、直杆、细杆AB 、塞子的重力及所受浮力均不计,忽略所有摩擦,当进水孔停⽓进水时,浮子内的⽓体压强为外界大气压强的1.2倍,OA =6cm ,OB =4cm ,塞子受到水的压力为___________N 。
(3)科学研究表明,⽓定质量的⽓体,在温度不变时,其压强与体积成反比,当进水孔的水压过大时,塞子被冲开,水箱内的水位超过⽓定⽓度,会使水溢出,若通过移动调节螺母的方法保证⽓桶正常使用,应如何移动调节螺母:__________。
【答案】量筒测出浮子里面水的体积V Vh30 适当向下移动 【解析】 【分析】 【详解】(1)[1]将浮子装满水,利用量筒测出浮子里面水的体积V 。
[2]根据体积计算公式,可知浮子上底面的面积表达式为V S h=上(2)[3]已知浮子内的气体压强为01.2p p =则浮子内外气体压强差为000.2p p p p ∆=-=浮子上底面所受内外气体压力差方向向上,为00.2F pS p S ∆=∆=浮子对直杆A 端向上的作用力为A F F =∆以细杆为研究对象,处于水平位置时,根据杠杆平衡条件可知A B F OA F OB ⋅=⋅则塞子受到水的压力为54200.06m0.20.210Pa 1010m 30N 0.04mB A OA OA F F p S OB OB -=⋅=⋅=⨯⨯⨯⨯= (3)[4]当进水孔的水压过大时,应适当向下移动螺母,减小浮子内部气体的体积,使浮子内部的压强变大,则A 端受到的向上的拉力就变大,根据杠杆平衡条件可知塞子对水的压力就变大,则塞子就不容易冲开。
【物理】九年级上册物理全册全套精选试卷练习(Word版 含答案)
【物理】九年级上册物理全册全套精选试卷练习(Word版含答案)一、初三物理电流和电路易错压轴题(难)1.如图所示是课本上的几个小实验,请根据要求填空.(1)在图甲所示实验中,将烧瓶内的水加热至沸腾后移去火焰,水停止沸腾.迅速塞上瓶塞,把烧瓶倒置并向瓶底浇冷水,此时会观察到________的现象,这是由一于在瓶底浇冷水后,液面上方________,导致液体的沸点降低所致.(2)图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象,大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉,小明应________ (松开/捏紧)手指.(3)如图丙所示,将一根针插在绝缘底座上,把折成V字形的铝箔条水平架在针的顶端,制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端,再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引,另一次被排斥).此实验中,通过铝箔条的转动可推断橡胶棒的带电情况,这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】(1)在图甲所示实验中,将烧瓶内的水加热至沸腾后移去火焰,水停止沸腾.迅速塞上瓶塞,把烧瓶倒置并向瓶底浇冷水时,液面上方的气体温度降低、体积减小,气压减小;由于气压降低,水的沸点降低,所以此时会观察到水又开始沸腾的现象.(2)图乙是小明制作的“浮沉子”,实验中要通过改变瓶内气体压力的方法,改变小瓶的浮沉,所以为观察到小瓶在水中的浮沉现象,大瓶瓶盖应该旋紧;为使漂浮于水面上的小瓶子下沉,小明应挰紧手指,则瓶内气压增大,气体对小瓶的压力增大,同时压力增大时,进入小瓶中的水增加,小瓶自重增加,所以小瓶下沉.(3)如图丙所示,将一根针插在绝缘底座上,把折成V字形的铝箔条水平架在针的顶端,制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时,由于带电体能够吸引轻小物体,所以橡胶棒与铝箔条吸引;再靠近其右端时,同样由于带电体能够吸引轻小物体,也会观察到铝箔条被吸引,即两次都被吸引(但要注意橡胶棒与铝箔条不能接触,接触后,带同种电荷,第二次会排斥);此实验中,通过铝箔条的转动可推断橡胶棒的带电情况,这种实验方法是转换法.2.小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”.她们连接的电路如图所示.(1)当小敏用开关“试触”时,发现电流表A1无示数、电流表A2的指针快速右偏,两灯均不发光.由此可知,她们连接的电路发生了________故障;若闭合开关S,可能造成的后果是________.(2)小英只改接了电路中的一根导线,电路便连接正确了,请你在图中画出她的改法.(在错接的导线上画×,然后画出正确的接线)(___________)(3)她们利用改正后的电路进行实验:闭合开关S后,读出两块电流表的示数,得出的初步结论是:________.【答案】短路电流表A2被烧坏在并联电路中,干路电流大于支路电流【解析】【分析】【详解】(1)电流表A1无示数、电流表A2的指针快速右偏,两灯均不发光,由此可知电路发生了短路故障,若闭合开关S,由于电路发生短路,电路中电流过大,可能造成的后果是电流表A2被烧坏.(2)改正电路如图:(3)利用改正后的电路进行实验,闭合开关S后,读出两块电流表的示数,得出的初步结论是:在并联电路中,干路电流大于支路电流.【点睛】电路中发生短路的危害,可能烧毁电流表或电源,为避免短路发生,可采用试触法.3.酸甜多汁的水果不仅可以为我们的身体提供营养,还可以发电呢!小梦将接有导线的铜片和铝片插入橙子中,一个水果电池就做成了,如图所示。
【物理】九年级物理上册全册全套精选测试卷测试卷附答案
【物理】九年级物理上册全册全套精选测试卷测试卷附答案一、初三物理电流和电路易错压轴题(难)1.小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”.她们连接的电路如图所示.(1)当小敏用开关“试触”时,发现电流表A1无示数、电流表A2的指针快速右偏,两灯均不发光.由此可知,她们连接的电路发生了________故障;若闭合开关S,可能造成的后果是________.(2)小英只改接了电路中的一根导线,电路便连接正确了,请你在图中画出她的改法.(在错接的导线上画×,然后画出正确的接线)(___________)(3)她们利用改正后的电路进行实验:闭合开关S后,读出两块电流表的示数,得出的初步结论是:________.【答案】短路电流表A2被烧坏在并联电路中,干路电流大于支路电流【解析】【分析】【详解】(1)电流表A1无示数、电流表A2的指针快速右偏,两灯均不发光,由此可知电路发生了短路故障,若闭合开关S,由于电路发生短路,电路中电流过大,可能造成的后果是电流表A2被烧坏.(2)改正电路如图:(3)利用改正后的电路进行实验,闭合开关S后,读出两块电流表的示数,得出的初步结论是:在并联电路中,干路电流大于支路电流.【点睛】电路中发生短路的危害,可能烧毁电流表或电源,为避免短路发生,可采用试触法.2.在“探究串联电路中电流的特点”实验中,小明连接了如图所示的电路,闭合开关后,发现两个小灯泡都不发光,电流表没示数,检查发现各连线接触良好.(1)于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案,其中用导线连接哪两点间不合适?答:________ (选填“ab”、“ac”或“ad”).(2)当小明用导线连接ab时,两灯泡不发光;连接ac时,小灯泡1L不发光,小灯泡2L 很亮,然后又熄灭.那么,原电路中的故障是________,小灯泡2L又熄灭的原因可能是_____________.(3)此时,同组的小红提出用电压表检查电路,你认为小红的方案可行吗?答:________(选填“可行”或“不可行”).【答案】ad L1断路电路中电流太大,灯丝被烧断可行【解析】【分析】【详解】(1)于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案,连接ab两点可以检查电流表有没有故障,再连接ac两点,就可以检查L1、L2有没有故障,连接ad两点,电路短路,可能会损坏电源,所以连接ad两点不合适;(2)当小明用导线连接ab时,两灯泡不发光,说明电流表完好;连接ac时,小灯泡1L 不发光,小灯泡2L很亮,然后又熄灭.那么,原电路中的故障是L1断路,小灯泡2L又熄灭的原因可能是电路中电流太大,灯丝被烧断.(3)此时,同组的小红提出用电压表检查电路,小红的方案可行,可以分别把电压表接在ab之间、ac之间,看电压表的示数即可.3.小明利用铅笔芯和鳄鱼夹制作了简易调光灯,装置如图甲所示.(1)甲图中有一处明显错误是;改正后,闭合开关,改变鳄鱼夹M、N之间距离,发现灯泡亮度会发生变化,这一现象说明导体的电阻与导体的有关.(2)小明用一个LED灯替换铅笔芯,与小灯泡串联后接入电路(如图乙).闭合开关S1,发现LED灯亮而小灯泡L不亮.针对这种现象,同学们提出了以下猜想:猜想一:小灯泡L处发生短路猜想二:LED灯电阻很大导致电路电流很小为了验证猜想,小组同学进行如下实验:实验一:将一根导线并联在图乙电路中LED灯的两端,此时LED灯,小灯泡L (填“亮”或“不亮”).根据观察到的现象说明猜想一是错误的.实验二:利用电流表和电压表,按图丙所示的电路对LED灯的电阻进行测量.闭合开关依次移动滑动变阻器的滑片,获得多组数据如下表.实验次数电压(伏)电流(毫安)电阻(欧)11.412116.7 21.614114.3 31.816112.5…………实验二中,某次测量时电压表示数如图丁所示,此时电压表读数为 V,实验时滑动变阻器的滑片逐渐向端移动(填“a”或“b”).经分析,结果支持猜想二,从而导致小灯泡的实际功率太(填“大”或“小”),不足以支持发光.【答案】(1)电流表正负接线柱接反了、长度(2)不亮、亮(3)2.3 b 、小【解析】试题分析:(1)电流表要示正进负出,可以看出电流表正负接线柱接反了;导体的电阻与导体的长度有关,长度越长,电阻越大,长度越短,电阻越小;(2)LED灯亮,说明电路是通路,将导线并在LED两端时,LED被短路,则灯LED不发光,此时灯泡会发光,说明小灯泡没有被短路,猜想1是错误的;(3)由图丁可知,电压表的示数为2.3V,由表格的电流越来越大可知,电路中的总电阻是越来越小的,所以滑动变阻器的滑片是向b端移动的,由于LED灯电阻很大导致电路电流很小,从而导致小灯泡的实际功率太小,不足以支持发光。
【物理】九年级上册物理全册全套精选试卷测试卷(解析版)
【物理】九年级上册物理全册全套精选试卷测试卷(解析版)一、初三物理电流和电路易错压轴题(难)1.现有两只小灯泡L1、L2,它们的额定电压分别为2.5V和3.8V.(1)如图甲是小明测定灯泡L1额定功率的实物电路图(不完整).①请用笔画线代替导线将实物电路图连接完整_____.②闭合开关前,应将滑动变阻器的滑片P移到__端(选填“A”或“B”).闭合开关后发现:小灯泡不亮,电流表示数为零,而电压表示数接近电源电压。
经检查,电流表是完好的,仅滑动变阻器或小灯泡存在故障,则电路中的故障是__.排除故障后,闭合开关,仍发现小灯泡不亮,电流表指针偏转很小,要使该小灯泡发光只需__。
③当电压表示数为2.5V时,电流表示数如图乙所示,则灯泡L1的额定功率为__W.(2)小华利用图丙所示的电路测出了灯泡L2的额定功率.图中R为阻值已知的定值电阻,还缺两个开关和一只电表(电流表或电压表),请在虚线框内补上这三个元件的符号,使电路完整,实验操作简单______.【答案】A灯泡断路移动滑动变阻器0.8【解析】(1)①根据图中电表的正、负接线柱,从电源正极连接开关,滑动变阻器的接线柱要求一上一下的串联在电路中,所以将C或D连到电源负极即可,如下图所示:②电压表有示数,说明电压表与电源连通;电流表示数几乎为零,灯泡不发光,说明电路断路或电路的总电阻很大,导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中;③为了保护电路,闭合开关前,滑片P应处在使电路中电阻最大位置A端;由乙图,电流表使用0-0.6A量程,分度值为0.02A,示数为0.32A,所以灯泡L1的额定功率:;(2)由上面的分析知,右上边的是电压表;左边两虚线框内是开关,如图所示:①只闭合S和中间的开关,移动滑片使电压表示数为3.8V;②保持滑片位置不动,断开中间开关,闭合左上边开关,测出灯与R的总电压,根据串联电路的电压特点计算出R两端电压U R;③由计算出R的电流,即灯泡此时的电流,由P=U额I额计算灯泡L2电功率即可.故答案为:(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验,考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计.特殊方法测功率时,只给电流表通常会使用并联电路,只给电压表时通常使用并联电路,利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
【物理】人教版九年级物理上册全册全套精选试卷测试卷(含答案解析)
【物理】人教版九年级物理上册全册全套精选试卷测试卷(含答案解析)一、初三物理电流和电路易错压轴题(难)1.演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多,这样的带电体可以看成是点电荷.(1)实验发现,带电量分别为q1、q2的两个点电荷距离为r时,它们之间的作用力F=k,其中k为常量,当q1和r一定时,F与q2之间的关系图象可以用他图甲中的图线来表示.(2)磁体周围存在磁场,同样,电荷周围也存在磁场.电场对放入其中的电荷产生电场力的作用.点电荷q1和q2之间的作用力实际是q1(或q2)的电场对q2(或q1)的电场力.物理学中规定:放入电场中某一点的电荷受到的电场力F跟它的电量q的比值,叫做该点的电场强度,用E表示,则E= .如图乙所示,在距离点电荷Q为r的A点放一个点电荷q,则点电荷q受到的电场力F= ,点电荷Q在A点产生的电场强度E A= .(3)如果两个点电荷同时存在,它们的电场会相互叠加,形成合电场.如图丙所示,两个互成角度的电场强度E1和E2,它们合成后的电场强度E用平行四边形的对角线表示.如图丁所示,两个点电荷Q分别放在A、B两点,它们在C点产生的合电场强度为E合.请推导证明:E合=.【答案】(1)c;(2);;;(3)证明过程如上所示【解析】试题分析:(1)作用力为F=k,k是常数,q1和r一定时,F与q2成正比,所以是一条过原点的直线,c符合题意;(2)根据题意,电场强度:E=;Q在A点对q的电场力:F=,所以点电荷Q在A点产生的电场强度:E A=/q=;(3)由题意知,AB在C点电场强度的大小相等,E A=E B=,且互相垂直,做出其合场强,如图所示:所以E=,即得证.【考点定位】电场强度;电荷间的相互作用2.小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系.(1)请根据电路图,用笔画线代替导线把图乙的电路连接完整. (____)(2)连接电路后,小明把电流表接入图甲的A 处,闭合开关S 后,发现小灯泡1L 不亮,2L 亮,电流表无示数,产生这种现象的原因可能是______.排除电路故障再做实验,电流表在A 处的示数如图丙所示,请你帮小明把该示数填入下表空格处.然后小明把电流表分别接入电路中的B 、C 两处测电流,并把电流表的示数记录在下表中.A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I______0.150.25小明分析表格中的数据认为:并联电路中干路电流等于______.(3)小明想,要使上述结论更具普通性,还要用不同的方法进行多次实验,于是小明和同学们讨论了以下三种方案:方案一:在图甲的基础上,反复断开、闭合开关,测出A 、B 、C 三处的电流. 方案二:在图甲的基础上,只改变电源电压,测出A 、B 、C 三处的电流.方案三:在图甲的基础上,在其中一条支路换上规格不同的灯泡,测出A 、B 、C 三处的电流.以上三种方案,你认为不可行的方案______(填“一”“二”或“三”). 小明选择上述可行方案之一,做了三次实验,并把实验数据填入下表中. 实验次序 A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I1 0.12 0.18 0.30 20.140.210.3530.200.300.50请你根据小明的实验步骤和有关数据回答下列问题:①在拆电路改装时,开关必须______;②小明选择的方案是方案______(填“一”“二”或“三”).L支路有断路 0.10 各支路电流之和一断【答案】1开二【解析】【分析】【详解】(1)[1]由电路图可知,两灯泡并联,因此可得实物图如下:;(2)[2]电流表无示数说明电路不通,即1L支路有断路;[3]由图丙可知,A处电流为0.1A;[4]由表格数据可知,干路C处电流,等于A支路,B支路电流之和,因此可得并联电路中干路电流等于各支路电流之和;(3)[5] 方案二和方案三:换用不同的规格的小灯泡,或者增加电池的节数改变电源电压,测出三处的电流,可以得出多组不同的实验数据,故可以得出普遍规律;而方案一中反复断开,闭合开关,测得到的实验数据都是相同的,故不可行;[6]为了保护电路,在拆电路改装时,开关必须断开;[7] 分析A、B两处的电流的变化关系可知,通过A处电流的变化倍数和通过B电流的变化倍数相等,说明选择的实验方案是二.3.在探究并联电路电流规律的实验中(1)为了防止损坏电流表,在不能事先估计电流大小的情况下,应先进行________,以正确选择电流表或电流表的量程。
【苏科版物理】九年级上册 全册全套精选测试卷复习练习(Word版 含答案)
【苏科版物理】九年级上册全册全套精选测试卷复习练习(Word版含答案)一、初三物理第十一章简单机械和功易错压轴题提优(难)1.探究“杠杆的平衡条件”实验中,所用的实验器材有杠杆、支架、细线、质量相同的钩码若干。
(1)将杠杆装在支架上,发现杠杆左端下沉,此时应将杠杆两侧的平衡螺母同时向______调,至杠杆在水平位置平衡,这样做的目的是_____________;(2)某同学进行正确的实验操作后,能不能根据图甲的这一组数据得出探究结论?_________(填“能”或“不能”)。
理由是___________;(3)如图甲所示,杠杆水平位置平衡。
如果在杠杆两侧各加上一个相同的钩码,则杠杆_____(填“左”或“右”)端将下沉;(4)如图乙所示,用弹簧测力计在C处竖直向上拉。
当弹簧测力计逐渐向右倾斜时,若杠杆仍然保持在水平位置平衡,则弹簧测力计的示数将________(填“变大”、“变小”或“不变”)。
【答案】右消除杠杆自身的重力对实验结果的影响不能一次实验具有偶然性,不具备必然性右变大【解析】【分析】【详解】(1)[1][2]杠杆右端下沉,应将杠杆重心向左移,所以应将两端的平衡螺母(左端和右端均可)向左调节,直至重心移到支点处,使杠杆重力的力臂为零,这样就减小了杠杆的自重对实验的影响;当杠杆在水平位置平街时,力的方向与杠杆垂直,力臂等于支点到力的作用线的距离,力臂可以从杠杆标尺刻度上直接读出来。
(2)[3][4]用实验来探究物理规律时,要采用多次实验,用多组实验数据来总结实验结论,实验结论具有普遍性,如果只有一次实验数据,总结的实验结论具有偶然性,所以不能用一次实验总结实验结论。
(3)[5]设一个钩码的重力为G,杠杆一个小格代表L,如果在图甲中杠杆两侧各添加一个相同的钩码时,杠杆的左端⨯53=15G L GL杠杆的右端⨯G L GL44=16故右>左,则右端将下沉。
(4)[6]乙图中,弹簧测力计竖直向上拉杠杆时,拉力力臂为OC ,弹簧测力计向右倾斜拉杠杆,拉力的力臂小于OC ,拉力力臂变小,拉力变大,弹簧测力计示数变大。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
【物理】九年级物理上册全册全套精选测试卷测试卷附答案一、初三物理电流和电路易错压轴题(难)1.小明利用铅笔芯和鳄鱼夹制作了简易调光灯,装置如图甲所示.(1)甲图中有一处明显错误是;改正后,闭合开关,改变鳄鱼夹M、N之间距离,发现灯泡亮度会发生变化,这一现象说明导体的电阻与导体的有关.(2)小明用一个LED灯替换铅笔芯,与小灯泡串联后接入电路(如图乙).闭合开关S1,发现LED灯亮而小灯泡L不亮.针对这种现象,同学们提出了以下猜想:猜想一:小灯泡L处发生短路猜想二:LED灯电阻很大导致电路电流很小为了验证猜想,小组同学进行如下实验:实验一:将一根导线并联在图乙电路中LED灯的两端,此时LED灯,小灯泡L (填“亮”或“不亮”).根据观察到的现象说明猜想一是错误的.实验二:利用电流表和电压表,按图丙所示的电路对LED灯的电阻进行测量.闭合开关依次移动滑动变阻器的滑片,获得多组数据如下表.实验次数电压(伏)电流(毫安)电阻(欧)11.412116.7 21.614114.3 31.816112.5…………实验二中,某次测量时电压表示数如图丁所示,此时电压表读数为 V,实验时滑动变阻器的滑片逐渐向端移动(填“a”或“b”).经分析,结果支持猜想二,从而导致小灯泡的实际功率太(填“大”或“小”),不足以支持发光.【答案】(1)电流表正负接线柱接反了、长度(2)不亮、亮(3)2.3 b 、小【解析】试题分析:(1)电流表要示正进负出,可以看出电流表正负接线柱接反了;导体的电阻与导体的长度有关,长度越长,电阻越大,长度越短,电阻越小;(2)LED灯亮,说明电路是通路,将导线并在LED两端时,LED被短路,则灯LED不发光,此时灯泡会发光,说明小灯泡没有被短路,猜想1是错误的;(3)由图丁可知,电压表的示数为2.3V,由表格的电流越来越大可知,电路中的总电阻是越来越小的,所以滑动变阻器的滑片是向b端移动的,由于LED灯电阻很大导致电路电流很小,从而导致小灯泡的实际功率太小,不足以支持发光。
【考点定位】欧姆定律;电功率2.如图所示的电路中,电源电压为U,闭合电键S,发现两电表指针的位置均不变,已知故障只发生在电阻R1、R2上,请根据相关信息写出电压表的示数及相应的故障.①如果电压表示数为_____;则可能存在的故障是_____.②如果电压表示数为_____;则可能存在的故障是_____.【答案】0 R1断路或R1、R2均断路或R1断路、R2短路 U R2断路或R2断路、R1短路【解析】【分析】【详解】如图所示,R1和R2串联在电路中,如果电压表示数为0,则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路,如果电压表示数为U,则可能存在的故障是R2断路或R2断路、R1短路.【点睛】电路故障问题是电学测试中经常考查的问题.解决的一般步骤是将每种情况代入题目,根据应该出现的现象和题目中描述的现象进行对比,符合题意的即为正确答案.3.实验室备有下列器材:A.待测定值电阻R x:阻值在49~52Ω之间B.滑动变阻器:最大阻值如图甲C.滑动变阻器:最大阻值如图乙D.定值电阻R0:阻值20ΩE.电压表V:测量范围0~3VF.电源E:电源电压恒为4.5VG.单刀双掷开关(双向开关)S及导线若干为了较精确地测出待测电阻R x的电阻,小明设计了图丙所示的电路.(1)在小明设计的电路中,滑动变阻器应选________(填器材前面的序号字母).(2)小明在实验中的主要操作步骤及记录的数据是:Ⅰ.将开关S掷向1,由________(填“a至b”或“b至a”)移动滑动变阻器的滑片P 至某一位置,读出V表的示数为2.5V;Ⅱ.保持滑动变阻器滑片P的位置不变,将开关S掷向2,读出V表的示数为1.5V.根据小明的测量数据可以得到待测电阻的阻值R x=________Ω.【答案】C b至a 50【解析】【分析】【详解】(1)根据串联电路的分压特点可知,若接最大阻值为20Ω的滑动变阻器时,根据串联电路电压与与电阻成正比的规律,电阻两端分得的电压最小为49Ω4.5 3.249Ω20ΩXXRU V VR R⨯≈++甲=>3V,即此滑动变阻器的最大阻值过小,故应选择最大阻值较大的C规格的滑动变阻器.(2)将开关S掷向1时,因开关闭合前,保护电路的滑动变阻器处于最大阻值的b,由b至a移动滑动变阻器的滑片P至某一位置,如下图所示:则,X XXU U UIR R-==,即2.5V 4.5V 2.5VXR R-=﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①;保持滑动变阻器滑片P的位置不变,将开关S掷向2时,如下图所示:则000'U U U I R R ==-,即1.5V 4.5V 1.5V 20ΩR=-﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②,由①②两式可得:50ΩX R =. 【点睛】根据串联电路的分压特点求出待测电阻与滑动变阻器串联时分得的最小电压,再与电压表的量程相比较即可选择滑动变阻器的规格;闭合开关前,保护电路的滑动变阻器处于最大阻值处;当开关S 掷向1时,待测电阻与滑动变阻器串联,电压表测待测电阻两端的电压;保持滑动变阻器滑片P 的位置不变,将开关S 掷向2时,定值电阻与滑动变阻器串联,电压表测定值电阻两端的电压,根据串联电路的电流特点和欧姆定律分别得出等式,解等式即可求出待测电阻的阻值.4.在真空中两个点电荷间存在相互作用力,探究其影响因素的实验数据如表:序号甲电荷的电 荷量1/C q乙电荷的电 荷量2/C q甲、乙两电荷之 间的距离/m r甲乙两电荷之间的 相互作用力/N F1 8110-⨯ 8210-⨯ 0.3 5210-⨯2 8110-⨯8110-⨯ 0.3 5110-⨯3 8310-⨯ 8210-⨯ 0.1 55410-⨯4 8310-⨯8210-⨯ 0.2 513.510-⨯ 5 8210-⨯8110-⨯0.2 54.510-⨯ 68410-⨯8310-⨯0.3(1)分析表中数据可知,若要使两个点电荷之间的作用力增大,可以采用_____的方法。
将表格填写完整______ 。
(2)如图,将甲、乙两个带电小球放在光滑的绝缘水平面上,甲球带正电荷,电荷量为1q ,乙球带负电荷,电荷量为2q 。
为了使这两个小球在原来的位置静止,沿着甲、乙两球的球心连线方向,在乙球的右边某位置放上一个电荷量为3q 的小球丙,此时恰好使得三球均保持静止,则丙球应该带_____(选填“正”或“负”)电荷。
【答案】减小两点电荷间的距离 51210-⨯ 正 【解析】 【详解】(1)[1]分析表格数据可知,真空中两个点电荷间的相互作用力,跟它们所带的电荷量的乘积成正比,跟它们之间的距离的平方成反比,既得:122q q F kr=; 所以若要使两个点电荷之间的作用力增大,应减小两点电荷间的距离。
[2]对比表格中序号2和序号6的数据可知,甲电荷量变为原来的4倍,乙电荷量变为原来的3倍,电荷间的距离不变,根据122q q F k r=知,两电荷之间的相互作用力为原来的12倍,即:51210N F -=⨯。
(2)甲球带正电荷,乙球带负电荷,所以甲受到乙的引力向右,甲要静止,应受到丙向左的力,所以丙应带正电。
5.如图所示的各种实验装置,请按照要求回答:(1)如图甲的电子天平可以用来测量物体的______,以下实验中需要电子天平的是_____(选填字母);(a )测定铜块的密度; (b )验证阿基米德原理; (c )探究物质质量与体积的关系 (2)在电学实验中,连接电路时电键应处于____状态,电流表应_____在被测电路中(选填“串联”或“并联”),电流应从电流表的_____接线柱流入.如图乙所示,电流表的示数为______安.(3)如图丙所示的装置,叫做______.【答案】质量 【答题空2】(a )(c ) 断开 串联 【答题空5】+ 0.3 U 形管压强计 【解析】 【分析】(1)天平测量物体的质量;分析哪个实验用到天平;(2)根据电流表的使用解答本题,从图乙中得到电流表的分度值,由指针的位置得到电流表的示数;(3)液体内部压强的存在可以用U 形管压强计来证明它的存在,也可以用来比较液体内部压强的大小.【详解】(1)电子天平可以用来测量物体的质量;(a)测定铜块的密度,需要用天平测量铜块的质量,量筒测量铜块的体积;(b)验证阿基米德原理,用弹簧测力计测量物体的重力和浸入液体中受到的拉力;(c)探究物质质量与体积的关系,需要用天平测量物体的质量;需要电子天平的是(a)和(c);(2)为了保护电路,连接电路时电键应处于断开状态,电流表应串联在被测电路中,电流应从电流表的正接线柱流入,负接线柱流出;从图乙中得到电流表的量程是0-0.6A,分度值是0.02A,电流表的示数是0.3A;(3)图丙中的实验装置为“U形管压强计”,利用它可以证明液体内部存在压强和比较液体内部压强的大小.6.为了验证并联电路电流关系,小明设计了如图甲电路进行实验。
(1)实验中,应选两个规格__________(选填“相同”或“不相同”)的小灯泡。
(2)小明要测量干路电流,他将电流表串联在甲图中的_______(选填“A”“B”或“C”)处,接入电流表后闭合开关,他看到两个灯泡都发光,但电流表出现如图乙所示现象,原因是________________________。
【答案】不相同C正负接线柱接反了【解析】【分析】【详解】(1)[1]为了得到并联电路电流关系的普遍结论,实验中应该选用两只不同规格的灯泡实验;(2)[2][3]要测量干路电流,他将电流表串联在甲图中的C处,接入电流表后闭合开关,看到两个灯泡都发光,但电流表出现如图乙所示现象,原因是正负接线柱接反了。
7.小兰家前段时间通过天猫购物平合新买了一合某品牌双门冰箱,如图甲所示.(1)商家将冰箱送到小兰家后,根据父母的要求,送货工人将冰箱放到厨房的某个位置便离开了.小兰感觉冰箱放置的并没有水平,于是她准备了铁钉、细线和量角器,通过实验检验冰箱是否水平并进行有效调整,步骤如下:a.她先利用细线和铁钉自制一个重垂线,这是利用重力的方向是_____.b.她将量角器的底边与冰箱的侧面的顶边重合,再将重垂线吊在量角器的圆心,通过观察_____,确定冰箱是否放置水平;c.在爸爸的帮助下,通过调节冰箱底部的调节脚将冰箱调整水平.(2)如图乙所示是这台电冰箱的简化电路图.图中M是电冰箱压缩机内的电动机,L是电冰箱内的照明灯.下列判断正确的是_____.A.S1闭合、S2断开时,照明灯与电动机并联B.S1、S2都闭合时,照明灯与电动机串联C.关上冰箱门时、S1自动断开,使得照明灯熄灭D.冰箱内温度降低到设定温度时,S1自动断开,电动机停止工作(3)小兰仔细阅读了冰箱使用说明书,按要求放置的冰箱与墙之间要保持一定的距离.为什么冰箱不能紧贴着墙放置呢?小兰经过思考提出了以下猜想:猜想一:冰箱按要求放置可能会降低冰箱内的温度猜想二:冰箱按要求放置可能会减少冰箱消耗的电能a.为了验证猜想一,小兰用温度计测量冰箱冷藏室的温度.但测量时发现,由于冰箱冷藏室的温度与室温相差较大,温度计从冰箱内取岀读数时示数迅速变化.为了使温度计从冰箱内取出读数时示数变化不明显,她可以_____(请你为她设计一种可行性方案).小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度,发现温度计示数几乎一样,这说明猜想一是_____的(选填“正确”或“错误”).b.为了验证精想二,小兰用电能表测出冰箱在不同放置情况下消耗的电能.测量时,除冰箱位置不同外,应控制冰箱内外工作环境、工作电压、通电时间相同,并且还应该_____.小芳通过比较测量结果验证了猜想二是正确的.【答案】竖直向下重垂线与量角器90°刻度线是否重合 D 把温度计放入盛水的杯中放入冰箱中错误断开家中其它用电器【解析】【详解】(1)a.她先利用细线和铁钉自制一个重垂线,这是利用重力的方向是竖直向下的;b.她将量角器的底边与冰箱的侧面的顶边重合,再将重垂线吊在量角器的囻心,通过观察重垂线与量角器90°刻度线是否重合,可确定确定冰箱放置水平;(2)A.开关S1闭合、S2断开时,照明灯不工作,只有电动机工作,故A错误;B .开关S 1、S 2都闭合时,照明灯L 与电动机M 并联,故B 错误;C .关上冰箱门时,S 2自动断开,照明灯熄灭,故C 错误;D .冰箱内温度降低到设定温度时,S 1自动断开,电动机停止工作,这是压缩机工作的一般原理;故D 正确.(3)a .因水的比热容较大,吸收相同的热量,温度变化不明显,故为了使温度计从冰箱内取出读数时示数变化不明显,她可以把温度计放入盛水的杯中放入冰箱中;小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度,发现温度计示数几乎一样,这说明猜想一是错误的;b .为了验证精想二,小兰用电能表测出冰箱在不同放置情况下消耗的电能.测量时,除冰箱位置不同外,应控制冰箱内外工作环境、工作电压、通电时间相同,并且还应该断开家中其它用电器,小芳通过比较测量结果验证了猜想二是正确的.8.按要求完成填空:(1)如图甲所示,用天平测得一正方体物块的质量为_______________g ,若用刻度尺测得该物块的边长为2. 00cm ,则它的密度为_______________g/cm 3.(2)如图乙所示,在长木板上速拉动木块时弹簧测力计示数如图,则木块受到的摩擦力为_____________N ;图示实验探究的是_______________对滑动摩擦力大小的影响. (3)如图丙所示,该冲程是_______________冲程;该冲程中能量转化方式为_______________.(4)如图丁所示,两个气球分别与毛皮摩擦后相互靠近,图示现象表明了_______________.【答案】61.6 7.7 1.8 压力大小 压缩 机械能(或动能)转化为内能 同种电荷相互排斥 【解析】 【详解】(1)图中标尺的分度值为0.2g ,物块的质量m =50g+10g+1.6g=61.6g ,该物块的体积V =a 3=(2cm )3=8cm 3;它的密度ρ=361.6g 8cmm V =7.7g/cm 3; (2)图乙中弹簧测力计的示数为1.8N ,由二力平衡可知,当木块被匀速拉动时,这时滑动摩擦力的大小等于弹簧测力计拉力的大小1.8N ;实验中接触面的粗糙程度相同,压力不同,探究压力对滑动摩擦力大小的影响;(3)由图可知,此时汽油机的两个气门都关闭,活塞由下向上运动,压缩内部的混合物,使其内能增大、温度升高,故该冲程是压缩冲程,即是把机械能转化为内能的过程;(4)两个气球分别与毛皮摩擦后相互靠近,由图可知,两只气球相互远离,说明两只气球带上了同种电荷而相互排斥。
