音频功放保护电路分析与维修

合集下载

音频放大器维修手册

音频放大器维修手册

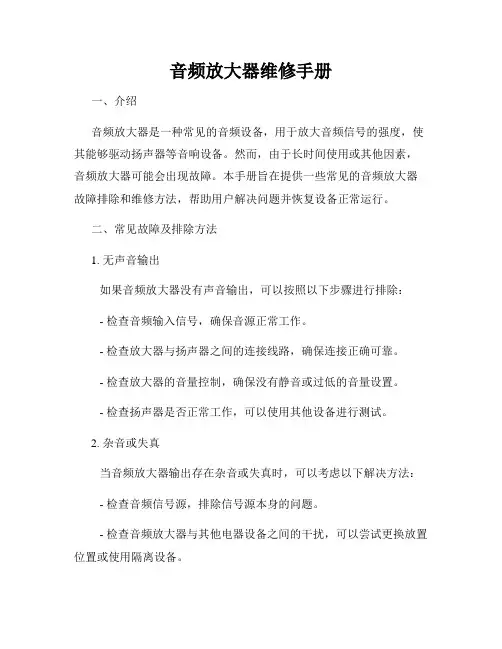

音频放大器维修手册一、介绍音频放大器是一种常见的音频设备,用于放大音频信号的强度,使其能够驱动扬声器等音响设备。

然而,由于长时间使用或其他因素,音频放大器可能会出现故障。

本手册旨在提供一些常见的音频放大器故障排除和维修方法,帮助用户解决问题并恢复设备正常运行。

二、常见故障及排除方法1. 无声音输出如果音频放大器没有声音输出,可以按照以下步骤进行排除:- 检查音频输入信号,确保音源正常工作。

- 检查放大器与扬声器之间的连接线路,确保连接正确可靠。

- 检查放大器的音量控制,确保没有静音或过低的音量设置。

- 检查扬声器是否正常工作,可以使用其他设备进行测试。

2. 杂音或失真当音频放大器输出存在杂音或失真时,可以考虑以下解决方法: - 检查音频信号源,排除信号源本身的问题。

- 检查音频放大器与其他电器设备之间的干扰,可以尝试更换放置位置或使用隔离设备。

- 检查放大器的电源供应,确保电压稳定。

- 检查放大器的音量控制,调整合适的音量水平以避免过载。

3. 过热保护音频放大器在工作过程中可能出现过热保护情况,导致自动关闭或降低输出功率。

针对此问题,可以采取以下解决方法:- 检查放大器周围的通风情况,确保散热良好。

- 检查放大器的工作时间,避免长时间高功率输出。

- 检查放大器的负载情况,过低或过高的负载都可能导致过热。

4. 控制面板故障如果音频放大器的控制面板出现故障,例如按钮无法使用或显示屏幕异常,可以考虑以下修复方法:- 检查控制面板连接线路,确保连接正确可靠。

- 尝试重新启动音频放大器,有时系统重启可以解决控制面板故障。

- 如果问题依然存在,可能需要联系专业维修人员进行修复或更换面板。

三、维护与保养除了故障排查与修复,音频放大器的维护与保养也是重要的。

以下是一些建议:1. 定期清洁音频放大器的外壳,避免积尘。

2. 注意放置位置,避免暴露在阳光直射或潮湿环境中。

3. 定期检查连接线路,确保连接可靠。

4. 注意操作面板,避免使用过程中的剧烈碰撞。

专业功放的维修方法及步骤

专业功放的维修方法及步骤

专业功放的维修方法及步骤专业功放(Power Amplifier)是音频设备中的一个重要部件,用于放大音频信号的功率,使其可以驱动扬声器或其他音响设备。

由于长时间的使用或其他原因,功放可能会出现各种故障,需要进行维修。

下面是一个关于专业功放维修的方法和步骤的指南。

1.检查电源问题:-首先,检查并确保功放的电源线连接良好并正确接入电源插座。

-测量功放的电源输出,确保电流和电压在没有负载时都在正常范围内。

-使用万用表或示波器检查是否有任何短路或开路的情况。

2.检查输入和输出连接:-检查并确保输入信号线与音频源正确连接,并且接头没有损坏或脱落。

-检查功放的输出连接,确保扬声器线与扬声器正确连接并没有松动。

3.检查自我保护电路:-功放通常配备了一些自我保护电路,用于防止过热、过载或其它故障。

-检查电路板上的保险丝,确保它们没有熔断。

如有需要,更换熔断器。

-检查保护电路并排除任何故障或损坏。

4.检查散热系统:-检查并清除散热器,确保它们没有积尘或堵塞物。

-检查风扇是否正常运转。

如有需要,更换或维修损坏的风扇。

5.检查电子元件:-检查电子元件,如电容、电阻、晶体管等,是否有任何异常或损坏。

-检查所有焊点,确保它们没有断裂或松动。

6.测试功放电路:-使用示波器或音频信号发生器,发送一个常规的音频信号到功放的输入端。

-监测输出端是否有信号输出。

-使用读数仪或示波器对输出信号进行测量,确保它与输入信号一致。

-测试功放在不同功率和频率下的输出性能。

7.修复或更换故障部件:-根据测试结果,确定造成故障的具体部件。

-对于损坏的部件,可以尝试修复或更换它们。

8.测试修复后的功放:-在进行任何维修后,使用相同的测试方法和设备对修复后的功放进行测试。

-确保功放的所有功能都正常工作,并且输出信号与输入信号一致。

-测试功放在不同负载下的稳定性和输出性能。

以上是一个关于专业功放维修的方法和步骤的简要指南。

请注意,在进行任何维修或调试操作之前,请确保您具备相关的知识和技能,或者请寻求专业技术人员的帮助。

音频功放保护电路分析与维修浏览文章维修技术维修吧

音频功放保护电路分析与维修浏览文章维修技术维修吧

音频功放保护电路分析与维修浏览文章维修技术维修吧在音频放大器中一般都设有功能完善的保护电路,可以在功放输出管过载、输出端电位偏移时进行可靠的保护,还可以在开机时延迟接通扬声器,避免开机损坏扬声器和开机“嘭”声,关机时瞬时断开扬声器,可避免关机时的冲击。

一、分离元件保护电路图1所示是湖山BK2X100JMKⅡ-95型纯后级功率放大器功放保护电路。

放大器刚接通电源时,+56V电压通过R143对C116充电,约延迟4s,C116上电压充到9.5V左右时,稳压管V126导通而使V124、V125导通,继电器K101吸合,才能接通扬声器,避免开机时的电流冲击而保护扬声器。

v126、v129组成功放输出端的电位检测电路,当输出端的电位偏移时,通过一51k电阻R144,使V126或V129导通。

当输出端的电位是正偏移时,V129导通。

反之,当输出端的电位是负偏移时V126导通。

无论v126或V129中哪一个导通,C116正端电位为0V,稳压管V126截止,V124、V125截止,使继电器释放,断开扬声器,这样就完成了输出端电位偏移保护。

当功放因输出短路或负载过重时,输出管V134、v135射极电流大增,在R132、R133上产生的压降增大经R134、R135分压加至V118基极,使V118导通,使V127基极电位降低,v127导通,稳压管V126截止,V124、V125截止,继电器释放,断开扬声器,这样就完成了输出管的过载保护。

二、uPC1237保护电路图2所示是天逸AD-5100A型AV放大器功放保护电路。

J1、J2为接在功放输出端的继电器。

刚开机时,+56V电压经R57、R58对c29充电,几秒后,当C29充电到一定电压时,IC2(uPC1237)⑥脚内的开关电路接通,输出低电平,使J1、J2吸合,接通扬声器,实现开机延时保护功能。

当功放输出端直流电压因某种原因发生偏移,使IC2 2脚电压超过+0.7V,或低于-0.23V时,⑥脚内开关电路截止,输出高电平,使J1、J2释放,断开扬声器,实现功放输出端的直流电压偏移保护。

功放的常见问题和维修处理方法

功放的常见问题和维修处理方法

功放的常见问题和维修处理方法
功放的常见问题包括但不限于:
1. 整机不工作:如果测得的电阻值特别大,可能是保险丝熔断、电源线与插头之间有断线或变压器初级绕组开路。

2. 无声音输出:各功能键均显示正常,但没有信号输出。

这可能是由于启动后保护继电器不工作,应检查功放电路中点的输出电压是否偏移、过流检测电压是否正常。

3. 噪声变大:功放的噪声有交流声、感应噪声、白噪声、爆裂声等。

维修时首先判断噪声是来自前级还是后级电路,检查前、后放大电路电源端的退耦电容是否虚焊或失效。

4. 啸叫:由电路中的自激引起,分为高频啸叫和低频啸叫。

可以在后级电路的消振电容器或解耦电容器的两端并联小电容进行检查。

5. 无声故障:可能是功放或电源出现故障,首先检查功放有无电源电压,若无应查机内保险丝是否熔断,查电源电路是否正常;若有应查功放输出是否开路,保护电路是否动作。

若功放输出电路正常,可查音调控制电路、前置放大电路的直流工作电压是否正常。

如正常,可用信号注入法对某一声道进行检查。

以上内容仅供参考,如需更多信息,建议访问相关论坛或咨询专业人士。

汽车音响音频功率放大电路常见故障的维修

汽车音响音频功率放大电路常见故障的维修

汽车音响音频功率放大电路常见故障的维修现在,市面上已经有各种供轿车专用的高级音响设备,一些汽车音响爱好者将大功率放大器和电子网络器安置在轿车行李箱内,将超低音大口径喇叭和其它型号喇叭分别嵌入后窗下围板和车门板上,使用独立的直流电源,功率输出达上百瓦以上,音色浑厚优美,高低有错,把车厢内狭小的空间变成了令人愉快的音乐欣赏室,予人以美的享受。

汽车的运行环境是十分恶劣的,包括振动、高温、噪音、电磁波等都会干扰车内电子设备的正常工作,因此轿车专用的音响设备不论从设计和工艺制造方面的要求都要比家用音响严格,而且价格不菲,从这个意义上讲,高性能的轿车音响实际上是当今音响世界中的顶级品。

笔者就桑塔纳汽车音响音频功率放大电路常见故障分析及维修方法介绍如下。

桑塔纳汽车音响音频功率放大电路如图1 所示。

图1 桑塔纳汽车音响音频功率放大电路图1. 收/ 放音均无声:从图1 所示中可所看出,造成收/ 放音时一个声道或两个声道均无声故障的原因,主要是由于收/ 放音的共用电路———低放电路出故障引起的。

判断这种故障范围的方法是:只要不是电流大而烧保险丝故障,在出现某一故障时,可先检查各功能的指示灯。

一般来说,如果调频、调幅收音和放音均存在同一性质的故障,则应首先从低放部分入手开始检查;某个功能单独存在的故障,则应从与这一功能有关的相关电路去查找。

低放电路发生无声故障:主要是IC302 损坏;其次是音量电位器内部接触不良,甚至开路,从而造成信号开路,导致了无声的故障。

另外,C310、C311、C314和C315 电容开路,虚脱焊或接触不良、短路也会因信号开路或直流成分进入了电位器而产生无声故障。

IC302 集成电路外围电路中的C316和C317短路、C318和C319短路、C323和C324短路、C325和C326 开路等均会使IC302 各端工作电压发生变化,甚至造成输入或输出信号短路,从而引起无声。

R308、C318 和R309、C319 开路时,IC302 的增益将会明显下降。

专业功放的维修方法及步骤

专业功放的维修方法及步骤

专业功放的维修方法及步骤专业功放(Professional Power Amplifier)是音频设备中的重要组成部分,用于放大音频信号以驱动扬声器。

如果功放出现故障,维修技术人员需要按照以下步骤进行维修。

步骤一:故障判断1.检查功放是否存在触电的危险。

在维修之前,务必确保功放的电源已经彻底断电,并且内部的高压电容已经放电。

2.了解用户的问题描述,例如功放是否完全无声、是否有杂音、是否有任何故障指示灯亮起等。

3.检查功放的各个连接器和插孔是否牢固连接,以及检查是否有任何可见的损坏或松动的组件。

步骤二:电路分析1.查阅功放的维修手册、原理图或线路图以了解电路的工作原理和信号路径。

2.使用万用表等测试仪器检测电源电压是否正常。

3.检查功放电路板上的电容、电阻、晶体管等元件是否受损。

4.使用手持示波器或信号发生器测试各个电路节点上的信号传输情况,从而定位可能出现问题的区域。

步骤三:故障排除根据电路分析结果,选择相应的排除措施进行修复。

1.检查电源部分,确保电源电压输出正常。

2.检查输入部分,包括各个输入插孔、开关和旋钮,确保输入信号传输正常。

3.检查功放输出端部,确保扬声器连接正常,避免短路或开路。

4.检查功放保护电路,确保保护电路正常工作,避免过负荷或过热损坏。

步骤四:维修处理1.替换受损的电容、电阻、晶体管等元件。

2.修复断开的连接线或焊点。

3.清洁电路板和元件,确保没有收集灰尘或杂质影响电路的正常工作。

4.重新安装维修后的电路板,并确保插排和连接器正确连接。

5.重新组装功放,确保外壳和面板的固定。

步骤五:测试和调试1.重新接通电源,打开设备。

2.使用示波器或音频测试设备,检测功放的输入和输出信号质量。

3.测试功放的音量调节、音调控制等功能是否正常。

4.通过连接扬声器进行听觉测试,确保功放输出正常且无任何异常噪音。

步骤六:维修记录为了以后的参考和追踪,维修技术人员需要记录维修的详细信息,包括故障现象、维修步骤和所更换或修理的部件。

功放开机保护维修实例

功放开机保护维修实例

功放开机保护维修实例功放是音频系统中常见的设备之一,其作用是将低功率的音频信号放大成为较高功率的信号输出,以驱动扬声器发出声音。

然而,由于功放的工作原理和特性,其在开机时容易受到电流冲击和过热等问题的影响,因此需要进行开机保护和维修。

一、功放开机保护的原因1. 电流冲击:功放在开机瞬间,由于电源电压突然施加在电子元件上,容易引起电流冲击,从而损坏功放的关键元件。

2. 过热保护:功放在工作过程中会产生大量的热量,如果散热不良,温度过高会导致元件损坏,因此功放会设置过热保护功能。

3. 短路保护:若扬声器线路出现短路或功放内部出现故障,会导致功放输出短路,此时功放需立即停止工作以保护电子元件。

4. 过载保护:当输入信号过大,超过功放的承载能力时,功放会自动保护,以避免过载损坏。

二、功放开机保护的处理方法1. 电流保护:为了避免电流冲击,功放常使用软启动电路来实现电源电压的缓慢上升,从而减小电流冲击的影响。

2. 过热保护:功放通常会设置温度传感器来监测散热器温度,一旦温度超过设定阈值,功放会自动关闭输出,停止工作,以防止过热损坏。

3. 短路保护:功放内部会设置短路保护电路,一旦检测到输出端短路,功放会立即切断电源,以保护电子元件。

4. 过载保护:功放通常会设置过载保护电路,一旦检测到输入信号过大,功放会自动降低输出功率或直接切断电源,以避免过载损坏。

三、功放开机保护的维修实例以下是一种功放开机保护维修实例,用以解决功放开机后无声音输出的问题。

1. 检查功放的电源线路是否连接正常,检查电源开关是否打开,并确保电源线路无故障。

2. 检查扬声器线路是否连接正常,检查扬声器是否损坏或线路是否短路,若有问题需进行修复或更换。

3. 检查输入信号线路是否连接正常,检查音源设备是否正常工作,若有问题需进行修复或更换。

4. 检查功放的保护电路是否触发,可以通过检查保护电路元件(如保险丝)是否损坏来判断,若有问题需进行修复或更换。

功放的常见问题和维修处理方法

功放的常见问题和维修处理方法

功放的常见问题和维修处理方法本期介绍功放设备常见的问题以及维修处理方法,希望对你有所帮助。

1.整机不工作其故障表现为通电后功放不显示,各功能键也没反应,同时没有任何声音。

出现这种情况首先要检查电源电路。

电源插头两端的直流电阻值可用万用表测量,正常情况下电阻值应有数百欧。

如果测得的电阻值小得多,同时电源变压器发热严重,说明电源变压器的主电路有局部短路。

如果测得的电阻值特别大,就要检查保险丝是否熔断、电源线与插头之间是否有断线、变压器初级绕组是否开路这些情况。

2.没有声音输出其表现为各功能键均显示正常,但是没有信号输出。

检修有保护电路的功放时,应检查启动后保护继电器是否能吸合。

如果继电器不工作,就要测量功放电路中点的输出电压是否偏移、过流检测电压是否正常。

如果中点输出电压偏移或过流检测电压异常,说明电路有故障,检查正、负电源是否正常。

若正、负电压不对称,可断开正、负电源的负载电路,来判断是电源电路本身异常还是功放电路故障。

3.噪声变大其表现为功放的噪声有交流声、感应噪声、白噪声、爆裂声等。

维修时首先要判断噪声是来自前级还是来自后级电路。

可以把前、后的电路接头分别取下,以此盘点噪声来源。

交流声是指听感低沉、单调稳定的100赫兹交流哼声,主要是由于电源部分滤波不良引起的,应重点检查电源整流、滤波和稳压元件是否损坏。

前、后放大电路电源端的退耦电容虚焊或失效,也会产生类似交流声的低频振荡噪声。

4.啸叫啸叫故障是由电路中的自激引起的,又分为高频啸叫和低频啸叫。

高频啸叫的频率较高,通常是由于电路中高频消振电容失效或前级运放集成电路性能差引起的。

可以在后级电路的消振电容器或解耦电容器的两端并联小电容检查。

此外,负反馈元件故障,也会引起高频正反馈和高频咆叫。

低频啸叫通常是由电源滤波或脱耦不良引起的。

这时应该检查电源滤波电容器、稳压器和退电容器是否开启或失效,增加了电源内阻。

功放集成电路性能故障,也会造成低频啸叫,这种时候集成电路工作温度高。

功率放大器保护电路分析与检修技术

功率放大器保护电路分析与检修技术

图 1
( )至 高 T 一2 2功率放大器 开、关机静噪保护电路 2 A l
电路 如 图 3 示 : 所
保 护 电路 的取 样 点 为功 率放 大 器 的 输 出 端 、 电源 变 压 器 【 稿 日期 】2 1 — 3 2 收 00 0- 6
【 者简介 】岑启忠 (91 ) 作 17 一 ,男,广 西河池人 ,河池市职业教 育中心 学校 电子讲师 ,电子工程 师,从事 电子教 学工作 。
( )常见功 率放大 器保护 电路 工作原 理分析 四
1 开、关机静 噪保 护 . ( )力士 K T 5 1 1 IA 0 功率放大器开、关机静噪保护电路
电路 如 图 2所 示 :
现在还 是将 来不会 是淘汰 的产品。而功率放大器及与之相连
接 的扬 声器 的价值 昂贵,出现 故障率极高 ,是检修的重点 。 因此 , 掌握功率放大器保护 电路 的知识及检修技术十分必要 。 功率放大器按输 出级与扬 声器 的连接方 式分类有变压器 耦 合 、0 L电路 、o L电路 、B L电路 等 。变 压 器 耦 合 电 路 的 T C T 缺点体积庞大 、笨重,低频和高频特性均较差;O L电路的缺 T 点是需要能把一组电源变成 了两组对称正 、负电源 ,用到 大 电容滤波,低频特性 差,显然不满足追求高音质 的专业音 响 的要求 。为了使放 音效果 能在整个音频范围 内音质完美 ,目 前使用较多的功率放大器是采用 O L( B L C 或 T )电路 。该电路 工作在 高电压 、大 电流 、高温 度环 境中 ,因此故障率是非常 高的。 由于 0 L电路功放 电路的输出端直接 与扬声器连接 , E 这种 电路 出现故障时 ,其输 出的直 流电位 常常会 偏离零 电平 而 出现较高的正的或负的直流 电压 。输 出的直流 电流 流过 扬 声器音 圈时,可能会将音 圈烧毁 。另外 ,在大功率 的功放 中, 由于输 出功率非常强劲,功率管易发热 、电源变压器R 、 6分压后,经 R 对 C 5 R 7 2充电。 由于 c 2两端 电压不能突变,因而复合管 Q 、Q 4 5截止 ,继 电 器 J 1断开 ,起 到开机静噪 的 目的 。延时数秒 钟后 ,当 C 2的 两端 电压上升到 1V 时,Q 、Q 4 4 5获得正偏 导通 ,继 电器 J l

功放维修_精品文档

功放维修_精品文档

功放维修一、引言功放(Power Amplifier)是音响系统中的重要组成部分,它负责将音频信号放大至足够的功率以驱动扬声器。

然而,由于长期使用或其他原因,功放可能会出现各种故障,导致音质下降或无法正常工作。

为了确保音响系统的正常运行,我们需要学会如何对功放进行维修。

本文将介绍功放维修的一些常见问题和解决方法。

二、常见功放故障及解决方法1. 无声音输出当功放无法输出声音时,有以下几种可能的原因:(1)检查音源:首先,确保音源设备(如CD播放器、电视等)是否正常运作。

可以尝试连接其他音源设备进行测试。

(2)检查音量控制:检查功放的音量控制旋钮是否处于适当位置。

有时候只是由于音量过低而导致听不到声音。

(3)检查音频连接:确保所有的音频连接线缆都连接正确并没有断开。

检查插头和插孔是否干净,没有积尘或污垢。

(4)检查扬声器连接:检查扬声器是否正确连接到功放的输出端。

确保扬声器线和功放端子之间没有松动或接触不良。

(5)检查保护装置:一些功放会自带保护机制,当温度过高或工作电流异常时会自动关闭输出。

此时需要检查功放后面板是否有保护灯亮起,并尝试降低功放的音量以降低负载。

2. 杂音或噪音杂音或噪音是一个常见的功放问题,可能表现为嘶嘶声、嗡嗡声或爆音等异常声音。

以下是一些可能的原因和解决方法:(1)检查音频源:确保音频源设备本身没有问题。

尝试连接其他音频源设备进行测试。

(2)检查连接线缆:检查音频连接线缆是否完好无损,没有断线或接触不良。

有时候线缆接触不牢靠或外界干扰可能导致噪音问题。

(3)检查接地连接:确保功放和其他音响设备的接地连接良好。

不良的接地连接可能引入干扰信号导致噪音。

(4)检查功放及环境:检查功放是否放置在通风良好的位置,避免过热。

过热可能导致结果不良的噪音。

3. 功放无法开机当功放无法正常开机时,有以下几种可能的原因:(1)检查电源:确保功放所连接的电源线没有断开,并确保电源插座正常供电。

可以尝试连接其他电器设备,确认电源插座是否正常工作。

实用的音频功率放大器检修图解

实用的音频功率放大器检修图解

实用的音频功率放大器检修图解手册目前流行的功率放大器除采用集成电路功放外几乎都是用分立元件构成的OCL 电路。

基本电路由差动输入级、电压放大级、电流放大级(推动级)、功率输出级和保护电路组成。

附图A是结构框图B是实用电路例图,有结构简单的基本电路形式,也有增加了辅助电路和补偿电路的复杂电路形式。

本文把常见的OCL电路分解成几块,从电路的简单原理,常见的电路构成,检查时电路的识别,维修的基本方法逐个进行介绍。

认识了局部电路拼出整个电路图时功放的维修就相对容易多了。

C是电压分布图。

电压测量是功放检修中基本方法,电压分布是以输入端到输出端为0V中轴线,越向上红色越深表示正电压越高,越向下兰色越深表示负电压越低。

图B这种全对称电路电压也正负对称,是检修测量的主要依据。

全对称OCL功放电路电压分布示意图一差动输入级图1是最基本的差动(差分)输入级电路,它由两个完全对称的单管放大器组合而成,两个管的基极分别是正负输入端。

一个输入端作为信号输入用,另一个输入端作为反向输入末端负反馈用。

因其能有效地抑制输出端的零点漂移而成为OCL电路的输入门户。

输入级有单差动和双差动之别,单差动电路简洁,双差动对称性好。

从前级送来的信号通过一个电容和电阻所连接的三极管就是差动输入级,相邻的同型号管子就是差动的另一半。

输入端接的是一个管的基极则是单差动,如接着两个管的基极,就是双差动。

为克服电源波动对电路的影响,图2在差动放大器的发射极增加了恒流源。

有的在集电极增加了镜流源如图3,保证了差动两管静态电流的一致性。

图4是既有恒流源又有镜流源的高挡机采用的差动输入电路。

图5、6、7 是常见的三种恒流源电路,尤其是图6这种利用二极管箝位方式用的最多,两个二极管将三极管基极稳定在1.4V左右,在电源电压波动时差动级的静态电流保持不变,提高了放大器的稳定性。

图8、9镜流源中两个三极管基极相连,发射极电阻相同,流过两管的电流一样,象照镜子一样确保差动两个管的静态电流一致性。

专业功放电路分析与维修

专业功放电路分析与维修

CAC DSA-1800A专业功放电路分析与维修CAC DSA-1800A是一款具有输入音量自动增益控制并采用高效G类放大器的专业功放,后面板标注是“USA”产品,不管是原装还是山寨,其独特的电路设计很值得分析与解读。

这是其中一个声道的电路板与抄板电路图。

平衡输入的冷热端信号分别送入1C2a的正反相输入端,放大后送到6.5mm插孔的插断触点。

如果不使用6.5mm插头,平衡输入的信号通过插孔触点直接输给后边电路。

当使用6.5mm插头输入信号时,平衡输入就被断开。

输入的信号经C7隔直耦合通过双芯屏蔽线连接到前面板的音量电位器,经衰减控制后返回到IC1的③脚进行放大,由⑥脚输出。

输出的信号一路提供给电压放大级进行电压放大,另一路送到由四运放LF347构成的音量自动增益控制插件。

信号经IN脚进入插件小板,经两个二极管全波整流形成一个能反映信号强度的直流电压。

(插件元件序号是作者所加,为了区别插件与主电路元件序号,插件序号前加“-”)IC-1a对这个电压进行倒相放大,①脚输出负电压通过-R5加到IC-1b⑥脚。

同时从-R6来的正压也加在⑥脚。

输入信号较小时,⑥脚成正压,⑦脚输出负电压。

由于-D3 -D4两个二极管不导通,插件电路对输入信号不起作用。

当输入信号过强时,⑥脚变成负压,倒相放大后由⑦脚输出正电压。

这个电压一路送到IC-1c由⑧脚缓冲输出,驱动光电耦合器的发光二极管点亮,耦合器中的光敏电阻受光后电阻变小。

此光敏电阻经OUT脚与IC1③脚相连,把输入到③脚的信号分流,起到自动增益控制的作用。

另一路由IC-1d放大后由CLIP脚输出,使显示面板的削波指示灯点亮。

Q1 Q2 是第一级电压放大,Q4 Q6是第二级电压放大。

一般功放电路中,没有 Q3 Q5两个三极管。

增加这两个管子可对Q4 Q6通过的电流进行监控。

从图中可看出Q3 Q5的基极偏置电阻R23 R28只有20Ω,如果Q4 Q6的集电极电流不超过±30mA,Q3 Q5因没有足够的偏置电压而不导通。

功放电路原理与维修解读

功放电路原理与维修解读

功放电路原理与维修解读一、功放电路原理功放电路是指将弱电信号放大至强电信号的电子电路,广泛应用于音频系统、音响设备、广播电台等领域。

功放电路的主要原理是利用晶体管、场效应管等电子元件的放大特性,将输入的小信号放大到一定的电压、电流值,以驱动喇叭、耳机等负载,并实现音频信号的放大。

功放电路通常由输入级、驱动级及输出级组成。

输入级负责输入信号的放大,将小信号放大为中等电压值;驱动级负责将中等电压值的信号进一步放大,驱动输出级工作;输出级负责将中等电压值的信号放大为较大电压值,最终驱动负载。

二、功放电路维修解读1.故障现象在进行功放电路的维修时,首先需要了解故障现象。

常见的故障现象包括功放无输出、输出有杂音、输出失真、无法调节音量、控制功能失效等。

2.故障分析针对不同的故障现象,进行故障分析是解决问题的关键。

通常需要检查以下几个方面:(1)电源电压是否正常:检查电源电压是否达到指定数值,过高或过低都可能导致功放无法正常工作。

(2)电源滤波电容是否损坏:检查电源滤波电容是否漏液、鼓包等异常情况,若有问题应及时更换。

(3)输入信号线路是否正常:检查输入信号线路是否接触良好,线路是否损坏,接口是否有杂音或脱焊等问题。

(4)输出级元件是否损坏:检查输出级元件(如晶体管、场效应管等)是否损坏、短路、过热等,若有问题应及时更换。

(5)回路故障:检查回路中是否存在焊接不良、元件接触不良、电容老化等问题,及时修复。

3.维修方法维修功放电路时,需要具备相关的电子知识和仪器设备,并采取相应的维修方法。

下面是一些常用的维修方法:(1)替换故障元件:根据故障现象分析,找出可能存在问题的元件,使用万用表等测试设备进行检测,如确认故障,应及时替换。

(2)焊接修复:对于焊接不良或脱焊的情况,需要对焊点进行修复。

使用电烙铁和焊锡等设备,重新焊接焊点。

(3)清洁维护:对功放电路进行定期的清洁维护,去除灰尘和杂物,保持电路元件的良好工作状态。

功放机常见故障维修与分析

功放机常见故障维修与分析

功放机常见故障维修与分析一、功率放大器整机不工作整机不工作的故障表现为通电后放大器无任何显示,各功能键均失效,也无任何声音,像未通电时一样。

检修时首先应检查电源电路。

可用万用表测量电源插头两端的直流电阻值(电源开关应接通),正常时应有数百欧姆的电阻值。

若测得阻值偏小许多,且电源变压器严重发热,说明电源变压器的初级回路有局部短路处;若测得阻值为无穷大,应检查保险丝是否熔断、变压器初级绕组是否开路、电源线与插头之间有无断线。

有的机器增加了温度保护装置,在电源变压器的初级回路中接人了温度保险丝(通常安装在电源变压器内部,将变压器外部的绝缘纸去掉即可见到),它损坏后也会使电源变压器初级回路开路。

若电源插头两端阻值正常,可通电测量电源电路各输出电压是否正常。

对于采用系统控制微处理器或逻辑控制电路的放大器,应着重检查该控制电路的供电电压(通常为+5V)是否正常。

如无+5V电压,应测量三端稳压集成电路7805的输入端电压是否正常,若输人端电压不正常,应检查整流、滤波电路。

若7805输入端电压正常,而输出端无十5V电压或电压偏低,可断开负载看+5V电压能否恢复正常。

若+5V电压正常,则故障在负载电路;若+5V电压仍不正常,则故障在7805本身。

若系统控制电路的+5V供电电压正常,应再检查微处理器的时钟及复位信号是否正常、键控与显示驱动电路有无损坏。

二、功率放大器无声音输出无声故障表现为操作各功能键时,有相应的状态显示,但无信号输出。

检修有保护电路的放大器时,应看开机后保护继电器能否吸合。

若继电器无动作,应测量功放电路中点输出电压是否偏移、过流检测电压是否正常。

若中点输出电压偏移或过流检测电压异常,说明功率放大电路有故障,应检查正、负电源是否正常。

若正、负电压不对称,可将正、负电源的负载电路断开,以判断是电源电路本身不正常还是功放电路有故障所致。

若正、负电源正常,应检查功放电路中各放大管有无损坏。

若功放电路中点输出电压和过流检测电压均正常,而保护继电器不吸合,则故障在保护电路,应检查继电器驱动集成电路或驱动管有无损坏、各检测电路是否正常。

家用声频功率放大器保护电路及其检修

家用声频功率放大器保护电路及其检修

家用声频功率放大器保护电路及其检修目前大功率家用声频功率主声道均采纳OCI.举行功率放大。

因为这部份电路工作在高、大、高温度环境中,因此故障率是十分高的。

而这种电路浮现故障时.其输出的直流电位经常会偏离零电平而浮现较高的正的或负的直流电压。

输出的直流电流流过扬声器音圈时.可能会将音圈烧毁。

另外.在部份特大功率的功放中,因为输出功率十分强劲,在用户操作不当或卡啦OK音量太大时,该声道的输出功率会远大于它的额定功率,可能会损坏。

甚至会损坏贵重的扬声器。

因此.各种功放机都会设置庇护电路。

庇护功放和音箱免遭损坏,下面介绍市场上频繁的庇护电路以及它们的维修办法。

1 信号分流式庇护电路图1是CAV-970型功放机电图,这是一个全对称。

双差分、双恒流源OCI。

功放电路,本文只对其庇护电路作一些介绍。

CAV-970的庇护电路舍弃了传统的而采纳晶体管举行庇护。

功能有:短路庇护、过载庇护、开机延时庇护。

笔者曾对此机作过破坏性实验:加大输入信号幅度、加重负载(例如2 n负载)甚至短路都无法使该机功放后级损坏。

可见该机设计者确有过人之处。

l.1 分流式过载庇护电路此处正是该机精华所在。

由Q451、R3、C1、D2、Q450、R2、Dl、C2等元件组成,正常工作时,因为取样R4A1、R4A2阻值很小(O.22Ω),输出电流在其上的压降较小,Q450、Q451不导通,对信号没有分流作用。

假如因为输入信号增大或负载阻抗削减,输出电流增大,导致取样电阻R4A1、R4A2上的压降增大,Q450、Q45l就会导通。

Q450经D1接于复合管输入端Q465基极,部份信号经二极管Dl、Q450傍路分流,使输入到后级的信号幅度削减。

使输出维持一定的水平。

同理,Q451导通时,Q467上的信号也会被分流,使输出稳定。

这时无论加大输入信号幅度或削减负载,都不能使输出电流增大,总被限定在某个水平之上。

1.2 短路庇护电路该电路由Q1、Q2、QlO及其外围电路组成。

功放电路原理与维修

功放电路原理与维修

功放电路原理与维修一、功放电路原理功放电路是指将输入的弱电信号放大到适合为扬声器或者耳机驱动的高功率信号的电路。

它主要由输入级、驱动级和输出级组成。

1.输入级:输入级是将输入的弱电信号通过耦合电容和输入电阻输入到晶体管的基极上。

输入级主要起到两个作用,一是提供输入的电压放大,将输入的微弱信号放大到适合驱动后面级的信号大小;二是提供对输入信号的阻抗匹配,使输入信号与后面级的输出信号相匹配,在传输过程中最小化信号的损耗。

2.驱动级:驱动级是将输入级输出的信号进一步放大,并驱动输出级。

它通常由多个晶体管级联组成,通过级联放大,使信号得到进一步放大。

3.输出级:输出级是将输入级和驱动级输出的信号放大到足够驱动扬声器或者耳机的功率级别。

它通常是由功率晶体管组成,功率晶体管具有高功率放大的能力,可以将信号放大到较高的功率。

在功放电路的设计中,需要综合考虑输入信号的阻抗匹配、放大系数、幅频响应、失真率以及输出功率等因素。

合理的功放电路设计能够提供高品质的音频信号输出。

二、功放电路维修在使用功放电路的过程中,由于各种原因可能会出现故障,需要进行维修和排除故障。

1.无法开机:首先检查电源供电是否正常,确定电源线是否接触良好,电源传输线是否短路或断路。

其次,检查保险丝是否损坏,如果损坏需要更换;检查主电源开关是否正常工作;最后,检查电源模块是否损坏,需要修理或更换。

2.噪声问题:如果功放电路输出噪声较大,需要检查是否存在干扰源,比如接地不良、电源线干扰、输出线路杂音等,需要进行逐一排查并解决。

同时,还需要检查音频输入线路与功放电路的连接是否良好,如果存在松动或者接触不良,需要重新连接或更换连接线。

3.温度过高:功放电路在工作时会产生一定的热量,但是如果温度过高,可能是功耗过大或散热不良导致的。

首先,检查负载是否适合功放电路,如果过高,需要更换合适的负载。

其次,检查散热器是否正常工作,是否有堵塞或者积灰,需要清洁或更换散热器。

音频线路维修技巧

音频线路维修技巧

音频线路维修技巧音频线路是音频设备中至关重要的一部分,它负责传输声音信号。

然而,由于长时间的使用或者其他因素,音频线路可能会出现故障或损坏,这就需要我们具备一定的音频线路维修技巧。

本文将介绍一些常见的音频线路问题及其解决方法。

一、线路材料及工具准备在进行音频线路维修之前,我们首先需要准备一些必要的线路维修工具和材料。

这包括:万用表、焊接工具、绝缘胶带、剥线钳等。

这些工具和材料能够帮助我们更好地检测和修复线路故障。

二、检查线路连接首先,我们应该检查线路的物理连接。

检查线路插头和插孔是否松动或脏污,如果是,可以使用清洁剂来清洁插孔。

另外,我们还需要检查线路的连接器是否损坏,如果发现有插头断裂或变形等情况,需要更换插头。

三、检测导体是否通断接下来,我们可以使用万用表来检测导体的通断情况。

将万用表调至导通档位,分别将两个探头连接线路的两端。

如果万用表显示导通,表示导体正常;如果万用表显示不导通,表示导体中断。

如果发现导体中断,我们首先需要使用剥线钳将线缆外皮剥离,然后使用焊接工具焊接导体,最后用绝缘胶带包裹。

四、线路绝缘检查除了检测导体通断,我们还需要检查线路的绝缘是否完好。

使用万用表的电阻档位,将两个探头连接线路的两端,观察万用表上的电阻数值。

如果电阻值过高,表示线路绝缘不良,需要更换绝缘胶带或整条线路。

五、短路故障的排查在音频线路中,短路故障是比较常见的问题之一。

当我们遇到线路短路时,可以使用万用表来进行排查。

将万用表调至电阻档位,连接线路的两端。

如果显示接近于零的电阻值,表示存在短路现象。

我们可以逐个排查连接点,找出导致短路的元件或焊接点,进行修复或更换。

六、杂音问题的解决方法另一个常见的音频线路问题是杂音。

当我们在音频回放或录制过程中遇到杂音时,可以通过以下方法进行解决。

首先,检查线路是否连接牢固,并且与周围电源线和其他音频线路隔离。

其次,检查音频设备是否处于良好的工作状态,例如是否存在其他故障或损坏。

功放电路原理与维修解读

功放电路原理与维修解读

功放电路原理与维修解读功放电路是一种用于音频信号放大的电路,通常用于音响系统、电视机、汽车音响等设备中。

其主要原理是输入的小信号经过放大器放大后输出一个更大的音频信号。

功放电路一般由输入级、放大级和输出级组成。

输入级是将音频信号输入到功放电路中的部分,常用的输入电路有共射放大器、共基放大器和共集放大器。

放大级是将输入信号放大的部分,常用的放大电路有共射放大器和差动放大器。

输出级是将放大后的信号输出的部分,常用的输出电路有共射放大器和集电极跟随电路。

在功放电路中,放大级是最重要的部分,它负责将输入信号放大到足够大的幅度。

常用的放大电路有晶体管放大电路和集成电路放大电路。

晶体管放大电路可以进一步分为B类、AB类和A类放大电路。

B类放大电路通过两个晶体管的交替工作来增强放大能力,但其缺点是会引入交叉失真。

AB类放大电路通过一个晶体管和一个输出级来实现,可以有效减少交叉失真。

A类放大电路的功放电流一直存在,能够提供高品质的音频放大效果。

在维修功放电路时,首先需要检查电源供应是否正常。

功放电路通常需要较高的电源电压,如果电源供应不稳定或有问题,可能会导致功放电路无法正常工作。

在检查电源供应时,需要使用示波器等仪器进行测试,检查电压波形是否稳定。

其次,需要检查放大器的输出部分是否正常。

可以用多米特表或示波器测量输出级的工作状态,检查输出信号的幅度和波形是否正常。

如果输出信号幅度过小或者没有输出,可能是输出级部分的元件损坏或者焊接不良引起的。

还需要检查输入部分是否正常。

可以用音频信号发生器产生一个测试信号,并通过示波器观察信号是否能够顺利通过功放电路。

如果没有信号输出或者信号失真,可能是输入级部分的元件损坏或者连接不良导致的。

在维修功放电路时,还需要注意防止静电的干扰。

静电可能会损坏电路中的敏感元件,因此在操作时要注意使用静电消除器,并避免直接接触电路板。

维修功放电路还需要具备一定的电子知识和技能,对于电路原理和维修方法有一定的了解。

功放电路原理与维修

功放电路原理与维修

精选ppt
6
4 ;检修步骤
若功放输出到扬声器都正常, 检查主机到功放的连接线插好了没有,插错,没有插好,
音频连接线损坏,都会没有声音的。
精选ppt
7
5;若音频线;连接都正常时
用万用表R×1挡,触碰音频线输入端插头, 或手触摸都有反应,正常情况扬声器会有咔嚓声, 若有咔嚓声,说明音频连接线,功放,扬声器都是正常的, 可能是主机没有音频信号输出。问题就在主机了。
检查12V电源是否有故障,若12V供电不正常,
先把功放电源修好。
精选ppt
4
2;若电源正常,
功放电源指示灯也亮,没有声音, 把音量电位器开到最大,听扬声器有没有反应, 若扬声器没有反应,先确定是扬声器坏, 还是信号没有送入功放块。
精选ppt
5
3;确定是那部分的问题检修方法
用万用表R×1档,测量扬声器到功放输出 端各个插头的阻值;听扬声器有无咔擦声, 正常情况下,阻值在8Ω左右,并且有咔擦 声,若扬声器没有反应,阻值很大,可能功 放输出端到扬声器连接线脱落或损坏,或扬 声器坏了,若阻值很小,可能连接线短路或 扬声器损坏,先把这部分有故障的修好
精选ppt
29
4)若功放电供电,
检查电阻R9是否开路,c2是否 击穿。及4558D损坏。WR01 同轴电位器是否损坏等。
精选ppt
30
2;单声道没有声音
我们以R声道为例;用万用表RX1档,黑表笔接地,红表笔触碰功放块TDA1517的6脚, 听扬声器是否有声,没有声音,检查扬声器及连接线路。
精选ppt
26
五;WM-336故障分析。
1;没有一点声音;
功放电路常见故障就是没有声音,主要看电源供电是否正常,信号插头是否接好。在我们接通电源后机台没有声音看电源指示灯是否点亮,若没有点亮;

功放电路原理与维修

功放电路原理与维修

功放电路原理与维修一、功放电路原理功放电路,即功率放大电路,是一种用来放大电信号的电路。

它的作用是将输入信号经过放大后输出一个具有较大功率的信号。

功放电路根据其输入信号范围的不同,可以分为电压功放和电流功放。

电压功放是指输入信号是电压信号,输出信号是电压信号的功放电路。

它的主要特点是输入电阻较高,输出电阻较低。

常见的电压功放电路有共射极放大电路、共集电极放大电路和共基极放大电路等。

电流功放是指输入信号是电流信号,输出信号是电流信号的功放电路。

它的主要特点是输入电阻较低,输出电阻较高。

常见的电流功放电路有共射极放大电路、共集电极放大电路和共基极放大电路等。

在功放电路中,输入信号被放大后经过功率放大阶段,输出信号得到很大的功率增益,以驱动负载。

为了保持输出信号的准确性和稳定性,功放电路通常需要配合负反馈电路。

负反馈电路通过将一部分输出信号反馈到输入端,减小了电路的非线性和失真,提高了电路的稳定性和线性度。

二、功放电路维修功放电路相比其他电路,更容易发生故障。

常见的功放电路故障包括输出无声音、杂音增大、输出功率下降等。

在维修功放电路时,首先需要进行故障分析。

可以通过测量电路的输入信号和输出信号,以及各个关键节点的电压和电流来判断故障点所在。

接下来是故障点的定位。

可以通过观察电路板上的电子元件是否烧毁、变色或变形等来判断故障点所在。

同时,可以利用万用表或示波器等仪器进行测量,找出故障元件。

在更换故障元件时1.确保所更换的元件与原来的元件参数相同,包括型号、规格、封装等。

同时,还需要注意元件的极性,确保插入的方向正确。

2.更换元件时需要注意静电防护。

可以使用静电手套、防静电垫等设备来保护元件。

3.在拆卸和安装电路板时,需要小心操作,避免破坏其他元件或线路。

4.更换元件后,需要重新调试电路。

可以使用示波器等仪器来观察信号波形和频率,以确保电路正常工作。

总结:功放电路是一种用于放大电信号的电路,根据输入信号的不同可以分为电压功放和电流功放。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

音频功放保护电路分析与维修
/ 2008-1-7 19:59:43
音频功放保护电路分析与维修
在音频放大器中一般都设有功能完善的保护电路,可以在功放输出管过载、输出端电位偏移时进行可靠的保护,还可以在开机时延迟接通扬声器,避免开机损坏扬声器和开机“嘭”声,关机时瞬时断开扬声器,可避免关机时的冲击。

一、分离元件保护电路
图1所示是湖山BK2X100JMKⅡ-95型纯后级功率放大器功放保护电路。

放大器刚接通电源时,+56V电压通过R143对C116充电,约延迟4s,C116上电压充到9.5V左右时,稳压管V126导通而使V124、V125导通,继电器K101吸合,才能接通扬声器,避免开机时的电流冲击而保护扬声器。

v126、v129组成功放输出端的电位检测电路,当输出端的电位偏移时,通过一51k电阻R144,使V126或V129导通。

当输出端的电位是正偏移时,V129导通。

反之,当输出端的电位是负偏移时V126导通。

无论v126或V129中哪一个导通,C116正端电位为0V,稳压管V126截止,V124、V125截止,使继电器释放,断开扬声器,这样就完成了输出端电位偏移保护。

当功放因输出短路或负载过重时,输出管V134、v135射极电流大增,在R132、R133上产生的压降增大经R134、R135分压加至V118基极,使V118导通,使V127基极电位降低,v127导通,稳压管V126截止,V124、V125截止,继电器释放,断开扬声器,这样就完成了输出管的过载保护。

图2所示是天逸AD-5100A型AV放大器功放保护电路。

J1、J2为接在功放输出端的继电器。

刚开机时,+56V电压经R57、R58对c29充电,几秒后,当C29充电到一定电压时,IC2(uPC1237)⑥脚内的开关电路接通,输出低电平,使J1、J2吸合,接通扬声器,实现开机延时保护功能。

当功放输出端直流电压因某种原因发生偏移,使IC2 2脚电压超过+0.7V,或低于-0.23V时,⑥脚内开关电路截止,输出高电平,使J1、J2释放,断开扬声器,实现功放输出端的直流电压偏移保护。

当功放输出极短路或负载过重时,使功放输出级的电流过大(超过8A),R67或R70两端电压达到约2V时,可使Q29或Q30导通,Q31也随之导通,使IC2 1脚输入一电压值,使J1、J2释放,断开扬声器,实现功放末级电流过载保护。

电源变压器交流40V绕组的一端,经D32、R59加至IC2 4脚,关机时,交流电压瞬时消失,而其他直流供电暂没消失,J1、J2瞬时释放,扬声器断开,以避免关机时的冲击。

图3所示是湖山AKV100型AV放大器功放保护电路。

刚开机时,+50V电压经3R44、3R43对电容3C8充电,数秒后3N1(TA7317P)⑧脚电压上升到约1.2V时,继电器3K1、3K2吸合,接通各路扬声器,完成开机延时保护。

当右声道输出级的负载过重或出现短路时,输出管电流急剧增大,使3V14射极电阻3R28两端电压增大,经3R30、3R32分压加至
3V16基极,使3V16导通。

这时集电极为低电位,使3V17导通,3N1①脚电压也升高,继电器3K1、3K2随即释放,断开负载完成过载保护。

当因某种故障使输出端出现一定的直流电位时,经3R48加至3N1②脚,此脚检测到直流电位,随即释放继电器3K1、3K2,完成输出端电位偏移保护。

同理,当左声道、中置声道、环绕声道输出端直流电位偏移时,经LR40、CR40、SR40加至3N1②脚,此脚检测到直流电位进行保护。

四、故障检修实例
[例1]湖山AKVl00型AV放大器。

开机时有冲击声。

此故障是延时保护电路的问题,因为在正常情况下,功放应在开机时延迟接通扬声器,以避免冲击噪声。

参阅图3,正常情况下,3N1的⑨脚在接通电源后应为2.9V,⑧脚在通电后5s左右从0V增加到1.2V。

这时3N1⑥脚输出0.9V低电平,使继电器吸合,接通扬声器。

而此机
3N1⑧脚在通电瞬间即上升到1.2V,继电器很快吸合,无延时效果。

焊下3C8检测,发现此电容已失效,用一47uF/25V新电容更换后,故障排除。

[例2]天逸AD-5100型AV放大器主声道无输出
打开电源开关后,听不见继电器的吸合声。

正常情况下,打开电源开关后几秒钟,就可听到“嗒”一声,即继电器的吸合声。

参阅图2,若测得功放输出端电压高于正负1v,则是功放输出端电压不正常所致,常见原因是因为电源电路中某一滤波电容失效变质、漏电,桥式整流臂某一臂二极管性能变差,造成正负电源电压不对称,或是功放电路的直流工作状态不正常;若测得R67或R70两端电压超过2V,这是功放管Q13、Q14、Q27、Q28已击穿或漏电,或是前级推动管击穿或耐压不足。

实际测试上述两项均正常。

将功放电路正负电源切断,单独给保护电路供电,因为功放电路的电源切断后,就不会有过载或输出电压偏移,所以保护电路在通电几秒后继电器应吸合。

现此时继电器仍不吸合,这是保护电路本身出了故障,测IC2各脚电压正常,仔细检查,发现两个继电器相接的线路板出现一裂缝,补焊后故障排除。

相关文档
最新文档
