长沙地铁二号线华为鼎汉电源屏常见故障原因分析及其对策

长沙地铁二号线华为鼎汉电源屏常见故障原因分析及其对策

摘要：二号线运营期间，华为鼎汉故障时有发生，对运营效率造成了不小的影

响。如果电源屏发生故障，大到市电输入故障会造成整个联锁区设备不能工作联

锁系统全部瘫痪，小到模块故障会影响联锁区部分设备不能正常工作。为了改善

二号线电源屏故障时有发生的情况，降低电源屏故障对运营的影响，分析近年来

二号线电源屏故障的情况，提出有效的措施，降低电源屏故障发生率，保障地铁

高效稳定的运营。

关键词：地铁二号线；华为鼎汉故障；分析对策

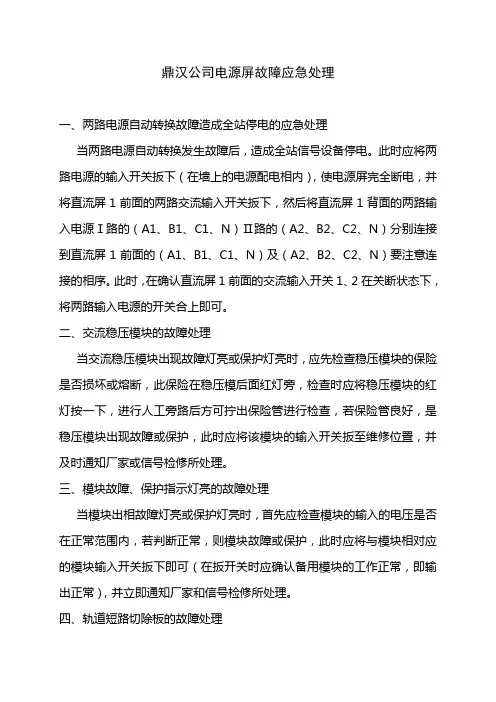

1故障分类及处理方法

1.1输入切换类故障

故障现象为输入交流接触器全部不吸起或者部分不吸起或交流接触器频繁吸合释放。

故障分析：电网存在问题，可能电压超过设备工作范围；电网相序不对；接触器控制线缆

回路存在虚接或脱路的情况；接触器控制板坏处理方法：改善电网条件；改正电网相序；检查

接触器控制回路线缆，对虚接或脱落的线路重新连接；更换控制板。

图1 PZG系统直供选择开关原理图

1.2电源模块类故障

故障现象为单个或多个模块故障灯亮或保护灯亮，模块输出电压无。

故障分析：对于多个模块同时故障由于鼎汉公司配置的模块都有冗余热备份（交流模块）

或并联使用（直流模块），所以系统上任何一个模块故障都不会造成系统输出中断。对于由于

主备模块同时保护造成输出中断的情况，需要考虑外界电网或负载故障原因。

对于单个模块故障型号完全相同的模块可以互换。当某一型号的模块主备全部故障而影响

输出时：如果有备份模块则可以直接更换；如果没有备份模块，而机柜上有同一型号作为备份

的其他模块正常，可以临时取下进行更换；更换后地址码按原模块地址码拨动即可。

1.3系统配电类故障

故障现象为空开跳闸、防雷告警、板件故障、线缆，空开烧毁。配电系统故障除防雷故障外，其它配电系统故障都会造成系统电源输出中断，但是此类故障现象比较明显，原因简单，

一般都能很快排除。

1.4系统监控类故障

故障现象为监控单元黑屏，花屏或死机、监控单元与模块通讯中断、误告警。主要原因集

中在配电监控板故障或监控单元芯片故障。此类故障不影响电源屏的正常工作，只影响到我们

无法实时有效的监控电源屏工作状态。

2典型故障处理步骤

2.1模块更换步骤

断开模块输入空开；用螺丝刀拧下模块前面板上方的皇冠螺钉；向外接模块前面板上的拉手，把模块取下；将新模块按反顺序安装到模块插框上，并紧固皇冠螺钉；按原模块地址码拨

新模块地址码即可；合上模块输入空开；

2.2配电监控板更换步骤

拆下直流屏后侧靠监控单元上方盖板，拆下盖板后固定在机柜左方的板件便是配电监控板；仔细观察此板各个插头及线头位置，适当做好标记；关掉监控单元；首先拔掉此板24伏电源

插头J0，然后再依次拔掉插头J1,J2,串口1J2,50针插头JP1、JP2(先拨开50针插座两侧的固定销)；拆下配电监控板四个固定螺丝，把故障板取下；把新板换上，先插好50针插头JP1,JP2(固

定好50针插座两侧的固定销)，然后插好串口1J2。把配电监控板四个固定螺丝安装上，使该板固定到机柜上。然后依次插好J1,J2,最后插好24伏板件工作电源插头J0。在插J1,J2,J0时，请注意插头正反方向，切勿插反；重新启动监控单元；当配电监控板上LED3二极管常亮，

LED1,LED2二极管分别闪烁后，该板工作正常，监控单元告警应该消失；盖上盖板。

图2 配电监控板现场接线图

3改善措施

3.1关于电源屏模块

二号线在用的华为电源屏模块有三种HXD6025（直流60V模块）、HXD-E（直流24V~60V

模块）。二八号线在用的鼎汉电源屏模块有四种DHXD-SD4（直流60V模块）、DHXD-SD2（交

流380模块）、DHXD—SE4（直流24V模块）、DHXD-SE5（直流60V模块）。其中交流模块基

本没有故障，故障模块均为直流模块。

模块故障占近年来八线电源屏故障的50%，为多发故障。但是模块故障又分为模块故障灯

亮及模块保护灯两两种情况。模块故障灯亮时主要原因是由于模块本身元器件损坏，我们把近

几年出现的故障的模块送往基地检查时发现模块本身元器件损坏最多的是电容元器件，出于降

低模块故障率的考虑，我这里建议对模块内的电容进行轮换修措施，联系基地维修中心每两年

一次对所有在线使用的直流模块进行一次轮换修。确保模块故障率有效降低。

模块保护灯亮主要原因是由于模块承担的负载超过自身容量或负载短路导致模块过载保护或室内温度过高导致模块过温保护。遇到保护灯亮时第一时间不应考虑模块本身问题，而是要考虑外界问题。为了减少此类故障发生，我们在日常检修过程中应该关注我们给与模块的工作环境是否适合，重点检查负载各处接线及电源屏工作温度。

3.2关于配电监控板及监控单元

监控单元故障多发生在监控单元芯片上，由于各个联锁站之间的监控单元芯片不能通用，与厂家沟通每个联锁站再提供两块备用芯片，防止芯片故障时无芯片可用。

本文通过分析长沙地铁二号线华为鼎汉电源屏的各类常见故障，分析出此类故障的处理方法及预防性维护措施。提高了设备维护质量，保障地铁安全高效的运营。

参考文献

[1]城市轨道交通岗位技能培训教材—信号检修工.北京：中国劳动社会保障出版社，2010.
