航空摄影测量与遥感复习重点知识讲解
2016年摄影测量及遥感之综合知识(1)
第三篇摄影测量与遥感之综合知识2016年注册测绘师资格考试考前培训1武汉大学测绘学院考试内容分析测绘航空摄影、摄影测量与遥感部分（1）侧重测绘航空摄影、摄影测量基础，特别是基本概念；（2）遥感内容偏少；（3）案例分析题基本覆盖了摄影测量主要工作流程；（4）部分内容超出了大纲要求。
考试大纲分析测绘航空摄影1.按照测绘航空摄影技术设计的内容、方法和要求，选择航摄季节和航摄时间，确定飞行平台、航摄仪和航摄比例尺，划定航摄分区，计算航摄参数。
2.根据项目要求，确定在航空摄影中采用机载激光扫描、机载侧视雷达、低空遥感系统以及定位定姿系统等技术的实施方案。
3.掌握航摄影像资料质量检查的方法和技术指标，并根据测绘航空摄影项目的特点和要求，进行航摄中间过程的质量控制和项目成果的整理、检查、验收和归档。
考试大纲分析摄影测量与遥感1.按照摄影测量与遥感技术设计的内容、方法和要求，确定摄影测量与遥感成果的类型、规格，以及航空、航天影像资料的空间分辨率、波段组合、重叠度和获取时间等技术指标。
2.掌握收集合适影像数据及其预处理的内容、技术要求和方法。
3.掌握划分区域网的原则和方法、像片控制点布设和测定的方法、作业流程和技术要求。
4.掌握影像判读的原理和影像解译，以及外业调绘的内容、技术要求、方法和作业流程。
摄影测量与遥感5.掌握空中三角测量的技术规格和要求、作业方法和流程，能够利用影像、像片控制点及定位定向辅助资料实施空中三角测量。
6.掌握制作数字线画图、数字高程模型、数字正射影像图、三维建筑模型等数据成果的技术规格和要求、作业方法和流程。
7.掌握制作遥感调查工作底图和专题遥感数据成果的技术规格和要求、作业方法和流程。
8.掌握摄影测量与遥感项目的质量控制，以及成果的整理、检查、验收和归档。
测绘航空摄影、摄影测量与遥感重点内容：围绕4D测绘产品的生产，掌握数字摄影测量、基本掌握遥感图像处理，重点掌握航空、航天影像获取、处理以及生产技术流程和规定。
卫星遥感与航空摄影测量：像对的立体观察与立体量测
生理视差是产生立体感 γA 的根本原因。
F
γF
B
γB
+
b1
f1
- b+
a1
双眼观察
b2 f2 a2
二、像对立体观察
2、像对立体观察的条件
自然界中，当双眼观察远近不同 的A、B两点时，由于交向角的差异， 在人眼中产生了生理视差，产生立体 视觉，能分辨物体远近。
如果在双眼前分别放置感光
材料P和Pˊ，则景物分别记录在 感光材料上。当移开实物AB后，
a2 P2
正立体效应 相同方向旋转90°
B A
零立体效应
将正立体效应情况下的两张像片，在各自的 平面内按相同方向旋转90°，观察到的图像失去 了立体的感觉，称为零立体效应。
二、像对立体观察
4、像对立体观察的工具
➢（1）立体镜观察 桥式立体镜
•在一个桥架上安置两个相同的简单透镜 • 透镜光轴平行，间距约为眼基距，高度等于透镜主。
正立体
S1
S2
b1 P1
a1 b2
a2 P2
B A
二、像对立体观察
3、像对立体观察的效果
反立体效应： ➢（1）左摄站所摄的片P1 放在右方，用右眼观察；右 摄站摄的片P2放在左方，用 左眼观察，就得到一个与实 地相反的立体效果，称反立 体效应。
反立体
S1
S2
b2 P2
a2 b1 a1 P1
A B
二、像对立体观察
二、像对立体观察
1、人眼的自然观察
➢ 立体视觉：人用双眼观察景 物可判断其远近，得到景物的 立体效应，这种现象称为人眼 的立体视觉。
➢ 双眼视力:双眼观察能够判别 S1 物体有远近的能力称为双眼视+Biblioteka 力，双眼观察精度比单眼提b高1
航空摄影测量第一章
摄影比例尺的确定
航摄分区的划分
基准面高度的确定
航
航线的敷设
空
航摄基本参数的计算
摄
航摄季节和时间的选择
影 的
航仪的选择与检定
流
航摄胶片的选择与测定
程
配置冲洗药液
胶片冲洗
像片印制
航摄准备 航摄设计 航空摄影 摄影处理 质量检查
成果提交
摄区基本情况分析 确定航摄设计用图
航摄空域申请 航空摄影技术设计
第一章:航空摄影测量外业概论
摄影测量与遥感的相关基础知识
1、摄影测量的基本概念
摄影测量学（Photogrammetry）是利用光学摄 影机获取的像片，研究和确定被摄物体的形状、大 小、位置、特性及其相互关系的一门学科。
1988年ISPRS在日本京都第16届大会上对摄影测量 与遥感的定义：摄影测量与遥感是对非接触传感器 系统获得的影像及其数字表达进行记录、量测和解 译，从而获得自然物体和环境的可靠信息的一门工 艺、科学和技术。
2.机械框标是指贴附框每边的中点各设 有一个框标。 3.光学框标是指在贴附框的四个角隅的 光标。 4.框标是航测中建立像平面坐标系，进 行像点坐标量测以及对像片进行变形 改正的重要依据。
一 基本概念
5.主距是指像平面到物镜后主平面之间 的距离。 6.航高是指摄影时航摄仪镜头中心到某 一地面的垂直距离。 7.绝对航高是指航摄仪镜头中心到大地 水准面的垂直距离。 8.相对航高是指航摄仪镜头中心到某一 基准面的垂直距离。
2、摄影测量分类 摄影测量— 分类
3、摄影测量应用领域
摄影测量— 应用领域
地形测量领域
各种比例尺的地形图、专题图、 特种地图、正射影像地图、景观图 制作 建立各种专题数据库 提供地理信息系统和土地信息系 统所需要的基础数据

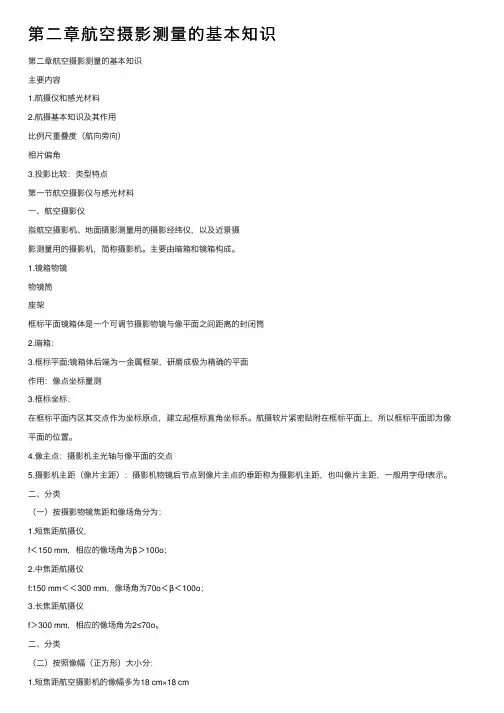

第二章航空摄影测量的基本知识
第⼆章航空摄影测量的基本知识第⼆章航空摄影测量的基本知识主要内容1.航摄仪和感光材料2.航摄基本知识及其作⽤⽐例尺重叠度（航向旁向）相⽚偏⾓3.投影⽐较：类型特点第⼀节航空摄影仪与感光材料⼀、航空摄影仪指航空摄影机、地⾯摄影测量⽤的摄影经纬仪，以及近景摄影测量⽤的摄影机，简称摄影机。
主要由暗箱和镜箱构成。
1.镜箱物镜物镜筒座架框标平⾯镜箱体是⼀个可调节摄影物镜与像平⾯之间距离的封闭筒2.暗箱：3.框标平⾯:镜箱体后端为⼀⾦属框架，研磨成极为精确的平⾯作⽤：像点坐标量测3.框标坐标：在框标平⾯内区其交点作为坐标原点，建⽴起框标直⾓坐标系。
航摄软⽚紧密贴附在框标平⾯上，所以框标平⾯即为像平⾯的位置。
4.像主点：摄影机主光轴与像平⾯的交点5.摄影机主距（像⽚主距）：摄影机物镜后节点到像⽚主点的垂距称为摄影机主距，也叫像⽚主距，⼀般⽤字母f表⽰。
⼆、分类（⼀）按摄影物镜焦距和像场⾓分为：1.短焦距航摄仪，f＜150 mm，相应的像场⾓为β＞100o；2.中焦距航摄仪f:150 mm＜＜300 mm，像场⾓为70o＜β＜100o；3.长焦距航摄仪f＞300 mm，相应的像场⾓为2≤70o。
⼆、分类（⼆）按照像幅（正⽅形）⼤⼩分：1.短焦距航空摄影机的像幅多为18 cm×18 cm2.中焦距航空摄影机的像幅有18 cm×18 cm和23 cm×23 cm3.长焦距航空摄影机的像幅多为23 cm×23 cm和30 cm×30 cm第⼆节航空摄影测量对摄影资料的基本要求测绘地形------摄影多采⽤竖直摄影⽅式，即航摄机在曝光瞬间物镜主光轴保持垂直于地⾯。
《航空摄影测量规范》要求像⽚倾⾓应⼩于2o～3o。
竖直航空摄影：⾯积、带状和独⽴地块航空摄影三种。
⾯积航空摄影：主要⽤于测绘地形图或进⾏⼤⾯积资源调查。
带状航空摄影：主要⽤于公路、铁路、输电线路定线和江、河流域的规划与治理⼯程等。

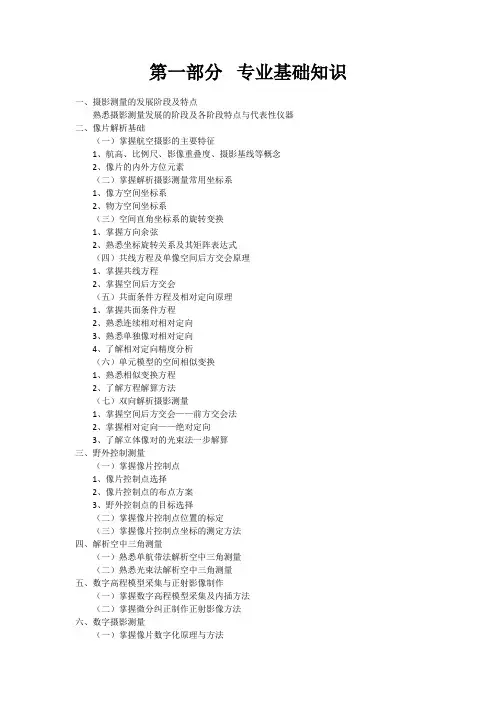

中级考试大纲-摄影测量与遥感
第一部分专业基础知识一、摄影测量的发展阶段及特点熟悉摄影测量发展的阶段及各阶段特点与代表性仪器二、像片解析基础（一）掌握航空摄影的主要特征1、航高、比例尺、影像重叠度、摄影基线等概念2、像片的内外方位元素（二）掌握解析摄影测量常用坐标系1、像方空间坐标系2、物方空间坐标系（三）空间直角坐标系的旋转变换1、掌握方向余弦2、熟悉坐标旋转关系及其矩阵表达式（四）共线方程及单像空间后方交会原理1、掌握共线方程2、掌握空间后方交会（五）共面条件方程及相对定向原理1、掌握共面条件方程2、熟悉连续相对相对定向3、熟悉单独像对相对定向4、了解相对定向精度分析（六）单元模型的空间相似变换1、熟悉相似变换方程2、了解方程解算方法（七）双向解析摄影测量1、掌握空间后方交会——前方交会法2、掌握相对定向——绝对定向3、了解立体像对的光束法一步解算三、野外控制测量（一）掌握像片控制点1、像片控制点选择2、像片控制点的布点方案3、野外控制点的目标选择（二）掌握像片控制点位置的标定（三）掌握像片控制点坐标的测定方法四、解析空中三角测量（一）熟悉单航带法解析空中三角测量（二）熟悉光束法解析空中三角测量五、数字高程模型采集与正射影像制作（一）掌握数字高程模型采集及内插方法（二）掌握微分纠正制作正射影像方法六、数字摄影测量（一）掌握像片数字化原理与方法（二）掌握数字影像匹配及主要方法（三）熟悉数字摄影测量系统硬件组成和软件主要功能（四）熟悉“4D”系列产品的生产技术流程（4D指DEM、DOM、DLG、DRG）七、卫星遥感的概念（一）熟悉遥感卫星平台特性（二）熟悉卫星遥感传感器的种类及工作原理（三）掌握电磁波谱与地物波谱特性八、卫星光学遥感图像处理（一）卫星遥感图像的几何纠正1、掌握遥感成像几何原理2、熟悉影像畸变误差3、掌握几何校正方法（二）遥感影像分类1、掌握特征空间概念及判决函数原理2、掌握监督分类与非监督分类原理3、熟悉遥感影像解译的技术流程4、掌握多传感器影像融合第二部分专业理论知识一、数学基础（一）掌握矩阵代数及运算方法（二）熟悉概率论基础知识二、测量学与地图盖伦（一）掌握距离、角度、点坐标的测量方法（二）掌握大地水准面的概念及水准测量方法（三）掌握等高线概念及地貌表示方法（四）了解平板仪测图方法（五）熟悉地图投影及地形图分幅三、测量平差（一）掌握测量误差的概念（二）掌握误差传播定律（三）熟悉间接观测平差（四）熟悉条件观测平差第三部分新技术知识一、全球定位系统技术（一）掌握全球定位系统及定位原理（二）熟悉全球定位系统在摄影测量与遥感中的应用方法二、激光扫描技术了解机载激光扫描系统的定位原理三、定位定向系统技术了解定位定向系统在航空摄影测量中的应用第四部分行业法规及知识产权相关知识一、测绘行业法规（一）掌握《中华人民共和国测绘法》（2002年）重点掌握第1、2、3、5章（二）掌握《北京市测绘条例》（2003年）重点掌握第1、2、3、4、8章二、测绘技术标准（重点掌握基本规定和基本要求）（一）掌握1:500~1:2000地形图航空摄影测量外业规范（GB7931-2008）（二）掌握1:500~1:2000地形图航空摄影测量内业规范（GB7930-2008）（三）熟悉1:50000~1:10000航空摄影测量内业规范（GB/T13990-92）（四）熟悉1:50000~1:10000航空摄影测量外业规范（GB/T13977-92）（五）掌握数字地形图产品模式（GB/T17278-1998）（六）了解数字地形图系列和基本要求（GB/T18315-2001）（七）掌握测绘产品检查验收规定（JJ100-2004）三、知识产权相关知识（一）了解知识产权的基本概念（二）了解知识产权的分类（三）了解知识产权法（四）了解专利权的定义与分类（五）了解商标的定义（六）了解著作权与版权的定义（七）了解专利权与商标的申报程序（八）了解专利权和商标保护的时效。
摄影测量与遥感复习要点
摄影测量与遥感复习要点摄影测量是一种通过拍摄并测量影像来获取地理信息的方法。
遥感是一种通过从远距离获取数据来掌握目标特性的技术。
摄影测量和遥感在地理信息领域都起到重要作用，下面是它们的一些重要要点。
一、摄影测量的基本原理：1.空中三角测量：利用三角形的特性，通过影像上物点之间的距离关系来测量地面物点的位置。
2.法平面投影法：利用物点的前方交会和后方交会原理，测量物点的地面坐标。
3.焦距测定法：根据相机的参数和影像上的物点信息，计算相机的焦距。
4.高程测量方法：通过比例尺和重心高差原理，测量物点的高程信息。
5.数字像点平差：利用最小二乘法对像点观测结果进行调整，提高测量精度。
二、摄影测量的应用：1.地图制图：通过拍摄航空影像进行解译和处理，制作出地图产品。
2.土地利用规划：利用航空影像和卫星影像，进行土地利用的调查和规划。
3.海洋测绘：利用航空相机或卫星影像，进行海洋水质、岸线等测绘工作。
4.城市规划与管理：通过航空相机或卫星影像，监测城市的用地变化和发展趋势。
三、遥感的基本原理：1.电磁辐射与能谱：不同物质在特定波段上的辐射方式和特征。
2.电磁辐射的传播与遥感信息提取：利用物质对电磁波的能量吸收、反射和发射来获取目标特征。
3.传感器与平台：遥感传感器的类型和特征，及其在空间平台上的安装和使用。
4.影像处理与解译：对遥感影像进行预处理、增强，以及利用图像解译方法分析图像上的信息。
四、遥感的应用：1.环境监测：通过遥感技术对自然环境进行监测和评估。
2.农业资源调查：通过遥感影像对农田、植被等进行监测和调查。
3.气象预测：利用卫星遥感数据，对气象要素进行监测和预测。
4.土地利用与规划：通过遥感影像对土地利用状况进行调查和规划。
总结：摄影测量和遥感在地理信息领域都有着广泛的应用。
摄影测量主要通过拍摄影像和测量物点之间的关系来获取地理信息，主要用于地图制图和规划管理等；遥感则是通过从远距离获取数据来获得地面特征，主要用于环境监测和资源调查等。
北航考研摄影测量与遥感复习资料整理
一、填空题1、大气的散射作用有三种情况：瑞利散射、米氏散射、无选择性散射。
2、1978年以后，气象卫星进入了第三个发展阶段，主要以NOAA系列为代表。
我国的气象卫星发展较晚。
,风云一号气象卫星是中国于1988年9月7日发射的第一颗环境遥感卫星。
3、1999年，我国第一颗地球资源遥感卫星中巴地球资源卫星在太原卫星发射中心发射成功。
4、SPOT卫星较之陆地卫星，其最大优势是最高空间分辨率达到10米。
8、遥感技术在3S技术中的作用突出地表现在两个方面，即GIS数据库的数据源、利用遥感数字影像获取地面高程，更新GIS中高程数据。
二、名词解释1、遥感的定义广义的概念：无接触远距离探测(磁场、力场、机械波）狭义的概念：在遥感平台的支持下，不与目标地物相接触，利用传感器从远处将目标地物的地磁波信息记录下来，通过处理和分析，揭示出地物性质及其变化的综合性探测技术2、遥感器遥感器又称为传感器，是接收、记录目标电磁波特性的仪器。
常见的传感器有摄影机、扫描仪、雷达、辐射计、散射计等。
3、电磁波谱将电磁波在真空中传播的波长或频率、递增或递减依次排列为一个序谱，将此序谱称为电磁波谱。
次序为：γ射线—X射线—紫外线—可见光—红外线—微波—无线电波4、黑体指能够全部吸收而没有反射电磁波的理想物体5、大气散射辐射在传播过程中遇到小微粒（气体分子或悬浮微粒等）而使传播方向改变，并向各个方向散开，从而减弱了原方向的辐射强度、增加了其他方向的辐射强度的现象。
6、大气窗口电磁波通过大气层时较少被反射、吸收和散射的，透过率较高的波段。
7、地物波谱地物的电磁波响应特性随电磁波长改变而变化的规律，称为地表物体波谱，简称地物波谱。
地物波谱特性是电磁辐射与地物相互作用的一种表现。
、8、地物反射率地物的反射能量与入射总能量的比，即ρ=(Pρ/P0 )×100%。
表征物体对电磁波谱的反射能力。
9、地物反射波谱是研究可见光至近红外波段上地物反射率随波长的变化规律。
第十章 航空摄影测量及遥感成图简介
第十章航空摄影测量及遥感成图简介第一节航空摄影测量及遥感概述一、航空摄影测量的概念传统的摄影测量学是以摄影机所拍摄物体的像片为依据，确定所摄物的形状、大小、性质、和空间位置的方法，是测绘学科的一个很重要的分支。
由于摄影像片能够真实而详尽地记录摄影瞬间客观物体的形态，具体良好的量测精度和判读性能，所以其在地形测量、建筑工程及其他学科中已得到广泛应用。
摄影测量学可从不同角度进行分类，依据获得像片的不同方法和摄影距离的远近可分为：航天摄影测量、航空摄影测量、地面摄影测量、近景摄影测量与显微摄影测量。
按用途不同，可分为地形摄影测量和非地形摄影测量。
近景摄影测量主要用于测绘国家基本地形图，以及农、林等不猛的规划与资源调查用途和相应的数据库；非地形摄影测量的研究对象时一些科技中的专题科目，如建筑、生物、考古、医学、等。
按处理技术的不同，可分为模拟摄影测量、解析摄影测量和数字摄影测量。
模拟摄影测量是利用光学和机械仪器模拟摄影过程，建立缩小了的几何模型，通过量测该模型，获得所需的图件。
解析摄影测量是指利用计算机。
根据物点与像点的几何关系式，通过解析计算的方法，确定物点坐标，并储存于计算机中，再通过数控绘图桌绘出图形来。
数字摄影测量是利用计算机技术对数字影像进行处理，获得各种形式的数字化产品。
模拟摄影测量、解析摄影测量和数字摄影测量是摄影测量学发展的三个阶段，数字摄影测量是摄影测量学的发展方向。
航空摄影测量是指从航摄飞机上对地面进行摄影，根据所获得的航摄像片，测绘摄区地形图的工作。
航空摄影测量具有摄影测量所包含的所有优点，主要是：在像片上进行量测和判读，无需接触物体本身，很少受自然和地理条件的限制。
影像客观真实地反映着目标，信息丰富逼真，可以直接从中回去大量的几何和物理信息，使测量工作者可以将大量的野外工作转到室内来进行，同事由于在量测的过程中广发地采用了机械化和自动化方法，所以能缩短工期，提高成图效率。
目前航空摄影测量已是测绘地形图最主要、最有效的方法，同时还被广泛的应用于军事、地质、水文、森林、道路、水利水电、城建规划、等各部门的勘测工作。
航测遥感知识点
航测遥感知识点航测遥感是一种通过航空器或航天器获取地球表面信息的技术。
它结合了航空摄影、遥感技术和地理信息系统，广泛应用于测绘、城市规划、农业、环境监测等领域。
本文将从航测遥感的基本原理、数据获取、数据处理和应用等方面介绍相关知识点。
1. 航测遥感的基本原理航测遥感的基本原理是利用航空器或航天器搭载的传感器获取地球表面的电磁辐射信息，通过对辐射数据进行处理和分析，提取出地物的特征和信息。
航测遥感的基本原理包括光学遥感和微波遥感两种。
光学遥感是利用可见光、红外线和微波等光谱段的电磁波进行地物信息的获取。
不同的波段可以反映地物的不同特征，如可见光波段可以反映地物的形状、红外线波段可以反映地物的温度和植被状况等。
微波遥感是利用微波信号与地物之间的相互作用来获取地物信息。
微波具有穿透云雾和植被的能力，可以用于获取地表的地形、土壤湿度、海洋表面风场等信息。
2. 航测遥感数据的获取航测遥感数据的获取主要通过航空摄影和遥感卫星两种方式进行。
航空摄影是指利用航空器搭载的相机进行地表影像的获取。
相机通常包括正射相机和斜摄相机两种类型。
正射相机可以垂直拍摄地表影像，得到的影像具有较高的几何精度；斜摄相机可以以一定角度斜向拍摄地表影像，得到的影像可以展现地物的三维形态。
遥感卫星是指搭载在航天器上的遥感传感器获取地表影像。
遥感卫星的数据可以实现全球范围的覆盖，并具有周期性观测的能力。
常见的遥感卫星有Landsat、SPOT和MODIS等。
3. 航测遥感数据的处理航测遥感数据的处理包括数据预处理、数据解译和数据分析等步骤。
数据预处理是指对获取的原始数据进行几何校正、辐射校正和大气校正等处理，以提高数据的准确性和一致性。
数据解译是指通过人工或自动化的方式对遥感影像进行地物分类和提取。
常用的方法有像元分割、特征提取和分类算法等。
数据分析是指对处理后的遥感数据进行统计、模型建立和空间分析等操作，以获取所需的地理信息。
4. 航测遥感的应用航测遥感在测绘、城市规划、农业、环境监测等领域有着广泛的应用。
武汉大学航空摄影测量复习资料
绪言：遥感(Remote Sensing )R.S.：定义——不直接接触物体本身，而是通过电磁波来探测地球和其它星体的物体性质及特点的一门综合性的探测技术。
第一章感光测定定义——定量的研究光对感光层的作用，并以数量表示其特性的一种方法称为感光测定。
感光特性：感光度 S反差系数γ宽容度 L灰雾密度 D0感色性微观特性：分辨率 R清晰度 A颗粒度 RMS调制传递函数 MTF曝光量H ——感光材料的乳剂层在曝光时间内单位面积所受光通量的总和。
光学密度 D——感光材料经曝光显影后变黑的程度。
阻光率O=F0/F F0为入射光通量，F为出射光通量。
光学密度（密度）：D=l g O景物的反差U：景物中最亮部分的亮度与最暗部分的亮度之比。
影像反差△D：影像的最大密度与最小密度之差。
感光测定的步骤:曝光摄影处理量测密度绘制特性曲线灰雾部分D0，趾部，直线部分，肩部，反转部分反差系数γ——特性曲线的直线部分的斜率γ=1 正确恢复了被摄景物的亮度差γ>1 夸大了被摄景物的亮度差γ<1 缩小了被摄景物的亮度差从数值上说明了景物反差与影像反差之间的关系，不受ΔD的影响，它是感光材料客观存在的特性,它受显影条件的影响。
宽容度L——感光材料能够按比例记录景物亮度的曝光量范围。
分辨率：感光材料能清晰表达被摄景物微小细部的能力。
第二章空中摄影物理基础1、大气对太阳辐射的吸收与散射作用有哪些异同点吸收：（1）H20、CO2吸收红外，O3吸收紫外，尘埃则是非选择性吸收；（2）改变了太阳辐射的内能，使直射阳光的辐射能降低；（3）吸收仅降低大气透射率，航空景物反差不变。
散射：（1）散射强度取决于大气中气体分子的含量，有瑞利散射和弥散射两种；（2）散射只改变太阳辐射的方向，不改变内能；（3）散射会产生空中蒙雾亮度，降低航空景物的反差。
2、能够穿过大气层的电磁波谱段称为大气窗口；无法穿过大气层的电磁波谱段称为大气屏障。
3、空中蒙雾亮度对航空、航天摄影的影响散射使天空发光，其亮度称为空中蒙雾亮度（δ1 ）。
测绘技术中的航空摄影测量与遥感技术
测绘技术中的航空摄影测量与遥感技术介绍随着科技的不断发展，测绘技术在实践中得到了广泛的应用。
其中，航空摄影测量与遥感技术成为了现代测绘技术中的重要组成部分。
本文将对航空摄影测量与遥感技术进行探讨，从原理、应用、发展等多个方面进行分析。
一、航空摄影测量技术1.基本原理航空摄影测量技术是利用空中摄影机进行航空摄影测量的一种方法。
其基本原理是通过让航空摄影机在飞机上安装，从空中对地面进行连续摄影，然后通过对这些航空照片进行解译与分析，推导出地面上各种地理要素的几何形状和相互关系。
2.应用领域航空摄影测量技术在测绘领域有着广泛的应用。
首先，它可以用于创建精确的地理信息系统（GIS）。
通过航空摄影测量技术，我们可以获取到大量的地理数据，包括地理位置、地貌、地貌要素等，这为构建GIS提供了丰富的数据来源。
此外，航空摄影测量技术还可以用于测量地面上的基本地理要素，如道路、建筑物等，为城市规划、土地利用等提供数据支持。
二、遥感技术1.基本原理遥感技术是通过利用各种遥感传感器获取地面上的电磁波反射和辐射信息，对地球表面进行非接触性的观测与测量。
其基本原理是通过测量不同波段的电磁波辐射，获取到地表各种地理要素的光谱特征，然后通过对这些特征的解析和分析，推导出地表上的地理信息。
2.应用领域遥感技术在农业、林业、环境保护、资源调查等领域具有广泛的应用。
例如，在农业领域中，通过遥感技术可以获取到农田的生长状况、土壤湿度等信息，为农业生产提供数据支持。
在林业领域，遥感技术可以用于森林资源的调查和监测，以及森林火灾的预警。
此外，遥感技术还可以用于环境保护中的水质监测、地质灾害的预警等领域。
三、航空摄影测量与遥感技术的发展1.技术进步与应用拓展随着科技的不断进步，航空摄影测量与遥感技术也在不断发展。
首先，各种传感器的出现使得遥感技术的应用范围不断扩大。
如多光谱、高光谱、雷达等传感器的应用，使得遥感技术可以获取到更多的地理信息。
摄影测量与遥感知识点
摄影测量与遥感知识点1.测绘航空摄影的作业流程①工作准备——②航摄设计——③航空摄影——④影像处理——⑤质量检查——⑥成果提交其中航摄设计包括：①航摄比例尺的确定②航摄分区的划分③基准面高度的确定④航线的敷设⑤航摄基本参数的计算⑥航摄季节和时间的选择⑦航摄仪的选择与检定⑧航摄胶片的选择与测定2.摄影分区原则①分区界线应与图廓线相一致；②分区内的地形高差一般不大于1/4 相对航高(摄影比例尺<1/7000)，1/6 相对航高(摄影比例尺≥1/7000)③分区内的地物景物反差、地貌类型尽量一致④在地形高差允许的前提下，分区跨度应尽量大⑤当地面高差突变或有特殊要求时，征得用户同意可以破图廓划分分区⑥应考虑飞机侧前方安全距离和安全高度⑦当采用GPS 辅助空三航摄时，划分分区除遵守上述各项规定外，还应确保分区界线与加密分区界线相一致或一个摄影分区内可涵盖多个完整的加密分区3.航空摄影质量检查内容（飞行质量、影像质量、数据质量、附件质量）（1）飞行质量①像片重叠度⑤摄站航高差②像片倾斜角⑥航摄漏洞③像片旋偏角⑦航线偏差④航线弯曲度（2）影像质量①影像密度及反差②像点位移误差③框标和数据记录④清晰度、色彩等4.航测仪检定内容5.测绘航空摄影提交成果①航摄分区略图②航片索引图③航摄底片、像片④航摄仪检定表⑤航摄底片压平质量检测数据表⑥航摄底片密度抽样测定数据表⑦航摄飞行报告⑧附属仪器记录数据⑨成果质量检查报告⑩技术总结⑪航摄资料移交书⑫合同规定的其他资料6、航空摄影（遥感）影像预处理7、野外像片调绘作业的内容①准备工作②像片判读③综合取舍④着铅⑤询问调查⑥测量⑦补测新增地物⑧清绘⑨接边8.空中三角测量作业过程另外：区域网平差计算时，POS 和GPS 辅助空三测量需导入测站点坐标、外方位元素进行联合平差。
9.解析空中三角测量相片控制点的选点要求（1）选野外控制点时，应选在林间空地的明显地物点上。
（2）选加密控制点时（内业加密），应尽量选在林间空地的明显地物点上，若困难时，可选在左右像对和相邻航线清晰的树顶上。
测量学 航空摄影测量与遥感
§9.6 摄影测量概述 一、遥感技术的概念
a1b1和a2b2称为生理 视差
P a1b1 a2b2
P称为生理视差较
建立人造立体视觉必须具备以下五个条件：
（片比例尺之差应小于16％。
（2）两张像片应按摄影时的相对位置安放，并 使两摄影站连线与眼基线平行。
（3）立体观察时两眼必须同时各看一张像片上 的同名像点。
（1）放置立体镜于桌面，将两张像片按同名像点叠合，辨别出 拍摄像片时的相关位置而确定出左片、右片； （2）将像对放置于立体镜下，使两像片的像主点之连线（又称 摄影基线或方位线）尽量平行于立体镜的横轴及眼基线； （3）通过立体镜使左眼看左片，右眼看右片； （4）观察时，两眼同时各看一张像片上的同名像点，沿立体镜 横轴左右移动像片以调整两像片间距，同时辅以旋转，直至眼 睛不感到吃力而又可观察出清晰的立体为止。实际操作时，可 用左右食指分别放在左右像片的明显同名像点处，然后沿摄影 基线左右移动像对，直至两食指（两同名像点）的构像完全重 合，就会观察到立体效应。
§9.2 航空摄影与航摄像片
一、航空摄影
航空摄影就是利用安装在飞机等航空飞 行器上的航空摄影机从空中对地面进行摄影， 以获取航空像片。航空摄影机除了应具备物 镜畸变小、分辨率高、透光力强、结构稳定 外，还应具备摄影过程的高度自动化。
航空摄影按所摄像片间的关系可分为三类： （1）单片摄影 （2）航线摄影 （3）面积摄影
3.数字测图法
§9.5 影像判读
影像判读就是根据目标物在影像上的成像 规律和特征来识别目标位置、性质和范围的工 作。 一、物体的成像规律 1．不突出地面之物体的成像规律 2．突出地面之物体的成像规律
本影－物体在像片上构成自身的影像。 落影－因阳光照射所产生的阴影在像片上 构成的影像。
航空摄影测量与遥感复习重点
摄影测量学定义：是利用光学或数码摄影机获取的影像，经过处理以获取被摄物体的形状、大小、位置、性质和相互关系的一门学科。
摄影测量的分类：（1）按摄站位置：1.航天摄影测量2.航空摄影测量3.地面摄影测量（2）按研究对象：1.地形摄影测量2.非地形摄影测量（3）按处理方法：1.模拟摄影测量2.解析摄影测量3.数字摄影测量摄影测量的主要任务：1.包括定量的（几何处理）：解决是多少的问题、定性的（解译处理）：解决是什么的问题摄影测量的发展历程：模拟摄影测量(1851-1960’s)，解析摄影测量(1950’s-1980’s)，数字摄影测量(1970’s-现在）。
遥感定义：是指通过非接触传感器遥测物体的几何与物理特性的一门学科。
遥感类型：按传感器探测波段分：1.紫外遥感：0.05～0.38um2.可见光遥感：0.38～0.76um3.红外遥感：0.76～1000um4.微波遥感：1mm～10m5.多光谱遥感：可见光和近红外，多个波段。
2.按成像方式分：摄影遥感、扫描方式遥感；雷达遥感。
遥感技术系统的组成：由平台、传感、接收、处理应用各子系统所组成遥感特点与作用：1.大面积同步观测2.时效性强3.数据的综合性和可比性好4.较高的经济与社会效益5.一定的局限性。
摄影测量与遥感的关系：遥感技术为摄影测量提供了多种数据来源，从而扩大了摄影测量的应用领域。
航空摄影：又称航拍，是指在飞机或其他航空飞行器上利用航空摄影机摄取地面景物像片的技术。
航摄仪的类型：胶片航摄仪、数字航摄仪。
航空摄影测量的基本要求（主要是航向、旁向重叠度）航摄像片与地形图的区别像片倾斜角、摄影比例尺的概念航空像片上的三点两线、类型第二部分航空摄影测量基础第二章航测外业摄影测量外业工作任务像片判读、像片调绘像控点的选择原则（了解）像片调绘的内容（了解）第二部分航空摄影测量基础第三章内业加密像点位移的含义航空摄影测量两大坐标系统及其分类航空像片的内、外方位元素共线方程的含义、作用摄影测量解析计算的过程（理解四个流程的目的）数字摄影测量中的影像匹配有哪三种方式（了解）第二部分航空摄影测量基础第四章4D产品生产解析空中三角测量的定义、分类理解GPS、POS辅助空中三角测量（了解）POS辅助空中三角测量的特点4D产品的概念（DEM、DOM、DLG、DRG）DEM的应用4D产品的生产（了解）第三部分遥感基础第一章电磁辐射与地物光谱特征电磁波及其性质。
航空摄影测量知识点
4D产品、航空摄影测量知识点航摄准备：摄区基本情况分析、确定航摄设计用图、航摄空域申请、《航空摄影技术设计书》航摄设计：摄影比例尺的确定、航摄分区的划分（a)分区界线应与图廓线相一致；b)分区内的地形高差不得大于四分之一航高（以分区的平均高度平面为基准面的航高)。
c)在地形高差许可且能够确保航线的直线性的情况下，航摄分区的跨度应尽量划大，同时分区划分还应考虑用户提出的加密方法和布点方案的要求；e)当地面高差突变，地形特征差别显著或有特殊要求时，可以破图幅划分航摄分区。
）、基准面高度的确定、航线的敷设、航摄基本参数的计算、航摄季节和时间的选择、航摄仪的选择与检定、航摄胶片的选择与测定；空中摄影：设备的检测发、航摄试片、航空摄影、填写飞行日志；摄影处理：配置冲洗药液、胶片冲洗、像片印制；质量检查：像片重叠度、像片倾斜角、像片旋偏角、航线弯曲度、摄站航高差、航摄漏洞、航线偏差、影像质量；成果提交：1）航摄分区略图2）航片索引图3）航摄底片、像片4）航摄仪检定表5）航摄底片压平质量检测数据表6）航摄底片密度抽样测定数据表7）航摄飞行报告8）附属仪器记录数据9）成果质量检查报告10）技术总结11）航摄资料移交书12）合同规定的其他资料摄影测量的主要任务之一：把地面按中心投影规律获取的摄影比例尺航摄像片转换成以测图比例尺表示的正射投影地形图解析空中三角测量案例空中三角测量的精度指标主要指定向误差和控制点残差：框标坐标残差绝对值一般不大于0.010mm，最大不超过0.015mm。
扫描数字化航摄影像连接点上下视差中误差为0.01mm（1/2像素），数码航摄仪获取的影像连接点上下视差中误差为1/3像素。
1、资料准备：像片索引图、数字/数字化航摄影像、航摄仪检定书、飞行记录资料、区内现有小比例尺地形图、区域网像控点刺点片、区域网像控点联测成果。
2、像控点的转刺：航摄像片上平面点和平高点的刺孔偏离误差，不得大于像片上的0.1毫米，高程点如选在明显目标点上，则要求相同，像控点的刺孔要小，刺孔直径最大不得超过0. 2毫米3、像控点的选点观测：像片控制点的一般应满足下列条件:a)像片控制点的目标影像应清晰，易于判读；目标条件与其他像片条件矛盾时应着重考虑目标条件；b)布设的控制点应能公用；c)控制点距像片边缘不应小于1cm (18cm X 18cm像幅)或1. 5cm (23cm X23cm)，综合法成图的控制点距航向边缘不应小于上述规定的1/2；d控制点距像片的各类标志应大于1mm；4、定向：定向点残余上下视差、同一航带模型连接差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
航空摄影测量与遥感
复习重点
摄影测量学定义：是利用光学或数码摄影机获取的影像，经过处理以获取被摄物体的形状、大小、位置、性质和相互关系的一门学科。
摄影测量的分类：（1）按摄站位置：1.航天摄影测量2.航空摄影测量3.地面摄影测量（2）按研究对象：1.地形摄影测量2.非地形摄影测量（3）按处理方法：1.模拟摄影测量2.解析摄影测量3.数字摄影测量
摄影测量的主要任务：1.包括定量的（几何处理）：解决是多少的问题、定性的（解译处理）：解决是什么的问题
摄影测量的发展历程：模拟摄影测量(1851-1960’s)，解析摄影测量(1950’s-1980’s)，数字摄影测量(1970’s-现在）。
遥感定义：是指通过非接触传感器遥测物体的几何与物理特性的一门学科。
遥感类型：按传感器探测波段分：1.紫外遥感：0.05～0.38um2.可见光遥感：0.38～0.76um3.红外遥感：0.76～1000um4.微波遥感：1mm～10m5.多光谱遥感：可见光和近红外，多个波段。
2.按成像方式分：摄影遥感、扫描方式遥感；雷达遥感。
遥感技术系统的组成：由平台、传感、接收、处理应用各子系统所组成
遥感特点与作用：1.大面积同步观测2.时效性强3.数据的综合性和可比性好4.较高的经济与社会效益5.一定的局限性。
摄影测量与遥感的关系：遥感技术为摄影测量提供了多种数据来源，从而扩大了摄影测量的应用领域。
航空摄影：又称航拍，是指在飞机或其他航空飞行器上利用航空摄影机摄取地面景物像片的技术。
航摄仪的类型：胶片航摄仪、数字航摄仪。
航空摄影测量的基本要求（主要是航向、旁向重叠度）航摄像片与地形图的区别
像片倾斜角、摄影比例尺的概念
航空像片上的三点两线、类型
第二部分航空摄影测量基础
第二章航测外业
摄影测量外业工作任务
像片判读、像片调绘
像控点的选择原则（了解）
像片调绘的内容（了解）
第二部分航空摄影测量基础
第三章内业加密
像点位移的含义
航空摄影测量两大坐标系统及其分类
航空像片的内、外方位元素
共线方程的含义、作用
摄影测量解析计算的过程（理解四个流程的目的）
数字摄影测量中的影像匹配有哪三种方式（了解）
第二部分航空摄影测量基础
第四章 4D产品生产
解析空中三角测量的定义、分类
理解GPS、POS辅助空中三角测量（了解）
POS辅助空中三角测量的特点
4D产品的概念（DEM、DOM、DLG、DRG）
DEM的应用
4D产品的生产（了解）
第三部分遥感基础
第一章电磁辐射与地物光谱特征
电磁波及其性质。
（了解）
电磁波谱，常用的电磁波谱段？（了解）
大气散射类型，试说明其发生条件及主要影响波段。
大气窗口？
地物的反射率？地物反射有哪几种形式。
地物反射光谱？画出植被的反射光谱曲线，并做简要说明。
第二章遥感成像原理及遥感影像特征
传感器、传感器的分类
摄影型传感器主要类型？扫描型传感器类型？
雷达设计成侧视的原因？（了解）
雷达影像的特征？（了解）
合成孔径雷达影像具有良好的分辨率，在距离向和方位向主要采用了什么技术。
微波遥感的特性。
遥感数据的空间分辨率、波谱分辨率
常用的陆地资源卫星数据？（了解）
ETM影像共分几个波段，波段名称及各波段的分辨率
Quickbird全色波段数据的分辨率？（0.61m）。
Spot 5全色波段数据分辨率？5m。
第三章遥感影像处理-1
三原色，互补色，加色法？（了解）
颜色的性质？
数字图像
图像辐射畸变的原因？
简述如何运用直方图最小值去除法进行辐射纠正。
引起遥感图像几何变形的原因有哪些？
遥感图像几何校正的主要步骤
第四章遥感影像处理-2
为何要进行数字图像增强？遥感图像数字增强的方法？
给出一个模板，怎样求卷积运算后图像的数值？（了解）
比值运算有什么应用？
多光谱变换的目的是什么？主要有哪几种方法
主成分变换有什么特点？
一幅TM多光谱数据（30m）和一幅spot全色数据（10m）进行复合有哪些方法？复合有什么作用？
第五章遥感图像目视解译
目视解译？
什么是遥感图像解译标志？主要解译标志有哪些？
简述遥感图像目视解译的步骤。
什么是遥感影像地图？遥感影像地图的特点、分类（了解）
第六章数字图像计算机解译
遥感图像计算机解译
监督分类常用的分类方法有哪些？
什么是非监督分类？(ISODATA步骤？）
第四部分航空摄影测量与遥感应用
主要的应用领域（自己总结PPT中的内容）
这章内容的重点就在于，既然已经学习了航空摄影测量与遥感课程，必须对它的应用方向有一定的认识和掌握。
