模拟量控制和位置控制

合集下载

PLC

PLC综述可编程序逻辑控制器（Programmable Logic Controller）简称PLC,是一种以微处理器为基础、带有指令存储器和输入输出接口、综合了微电子技术、计算机技术、自动控制技术、通信技术的新一代工业控制装置。

它能够存储和执行指令，进行位置控制、逻辑控制、顺序控制、定时、计数和算术运算等操作，并通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。

PLC是电子技术、计算机技术与继电器逻辑自动控制系统相结合的产物。

它不仅充分发挥了计算机的优点，以满足各种工业生产过程自动控制的需要，同时又照顾一般电气操作人员的技术水平和习惯，采用梯形图或状态流程图等编辑方式，使PLC的使用始终保持大众化的特点。

PLC可以用于单台机电设备的控制，也可以用于生产流水线的控制。

使用者可根据生产过程和工艺要求编制控制程序。

程序运行后，PLC就根据现场输入信号（按钮、行程开关、接近开关或其他传感信号）按照预先编入的程序对执行机构（如电磁阀、电动机等）的动作进行控制。

一、PLC简介及其特点：1、PLC简介:可编程控制器（Programmable Logic Controller ，简称PLC，下同）是电气自动控制的新技术，目前公开发行适用于技校的教材较少，给广大师生的学习带来诸多不便。

本文介绍PLC的编程设计方案，使电气工程技术人员特别是初学者对PLC技术加深了解和认识；同时帮助学生更好地解决学习PLC技术中最难掌握的编程难题，达到能够牢固掌握、熟练运用、提高应用设计能力和加快推广应用的目的。

程序设计是整个系统设计的关键环节，在PLC程序设计中，可采用梯形图、指令表、SFC（程序流程图）进行编程。

2、可编程控制器的主要功能这是PLC的基本功能，也是最广泛的应用，如机车的电气控制、包装机械的控制、电梯的控制等（1）用于模拟量的控制：PLC通过模拟量I/O模块，实现模数转换，并对模拟量进行控制。

如闭环系统的过程控制、位置控制和速度控制（2）用于工业机器人的控制：PLC作为一种工业控制器，适用于工业机器人。

第5章习题解答

第五章可编程序控制器及其工作原理5-1 可编程序控制器具有哪些特点？答：可编程序控制器特点：1）抗干扰能力强，可靠性高；2）控制系统结构简单、通用性强、应用灵活；3）编程方便，易于使用；4）功能完善，扩展能力强；5）PLC控制系统设计、安装、调试方便；6) 维修方便，维修工作量小；7) 体积小、重量轻，易于实现机电一体化。

5-2 整体式PLC、组合式PLC由哪几部分组成？各有何特点？答：整体式结构的PLC是将中央处理单元（CPU）、存储器、输入单元、输出单元、电源、通信端口、I∕O扩展端口等组装在一个箱体内构成主机。

另外还有独立的I/O扩展单元等通过扩展电缆与主机上的扩展端口相连，以构成PLC不同配置与主机配合使用。

整体式结构的PLC结构紧凑、体积小、成本低、安装方便。

小型机常采用这种结构。

组合式结构的PLC是将CPU、输入单元、输出单元、电源单元、智能I∕O单元、通信单元等分别做成相应的电路板或模块，各模块可以插在带有总线的底板上。

装有CPU的模块称为CPU模块，其他称为扩展模块。

组合式的特点是配置灵活，输入接点、输出接点的数量可以自由选择，各种功能模块可以依需要灵活配置。

5-3 PLC控制与继电器控制比较，有何相同之处？有何不同之处？答：PLC控制与继电器控制的比较见下表：5-4 PLC的硬件指的是哪些部件？它们的作用是什么？答：PLC的基本结构由中央处理器（CPU），存储器，输入、输出接口，电源，扩展接口，通信接口，编程工具，智能I/O接口，智能单元等组成。

1）中央处理器（CPU）中央处理器（CPU）其主要作用有①接收并存储从编程器输入的用户程序和数据。

②诊断PLC内部电路的工作故障和编程中的语法错误。

③用扫描的方式通过I∕O部件接收现场的状态或数据，并存入输入映像存储器或数据存储器中。

④PLC进入运行状态后，从存储器逐条读取用户指令，解释并按指令规定的任务进行数据传送、逻辑或算术运算等；根据运算结果，更新有关标志位的状态和输出映像存储器的内容，再经输出部件实现输出控制、制表打印或数据通信等功能。

第章三菱PLC的特殊模块

端口 (地址)
数字信号 0～4095 0～1023 ……
工程化反变换
工程量 0～100％ ……
CPU
软件实现
4．模拟量输出模块FX-2DA
FX-2DA为2通道12位D/A转换模块，每个通道可独立设置电压或电流输出。FX-2DA是一种与F2-6A相比具有高精确度的输出模块。
C O M X 0 X 1 X 2 X 3 X 4 X 5 X 6 C O M 2 Y 2 Y 3 C O M 1 Y 0 Y 1 C O M 1 Y 0 C O M 2 Y 1 C O M 3 Y 2 C O M 4 Y 3
第10章
三菱PLC的特殊模块
一、模拟量控制
模拟量输入/输出单元 A/D转换、D/A转换
二、位置控制
脉冲输出单元运动控制模块
一、模拟量输入/输出单元
入输出单元模块的有关性能： F2-6A是三菱公司F1、F2系列PLC的扩展单元，为8位4通道输入、2通道输出的模拟量输入输出单元模块。 F2-6A模块与F1、F2系列PLC连接示意图如下： B C D B I N
输入信号1 多路转换前置放大采样保持内、外补偿 ADC 光电隔离数据驱动锁存数据总线
输入信号n
控制总线控制单元
A/D转换通常有二种方式：① 逐次比较型 ② 双积分型
1．模拟量输入模块FX-4AD
FX-4AD为4通道12位A/D转换模块，根据外部连接方法及PLC指令，可选择电压输入或电流输入，是一种与F2-6A相比具有高精确度的输入模块。
F2-30GM应用系统方框图
2．脉冲输出模块FX-1PG（FX2、FX2C用）
FX-1PG 脉冲输出模块是一种根据 FROM/TO 指令进行与FX2、FX2C系列PLC数据交换的特殊功能模块。用一台FX-1PG独立进行一轴定位控制，而一台PLC则最多可连8台FX-1PG。

伺服电机的三种控制方式有哪些

伺服电机是在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装置。

在不同场景下，伺服电机的控制方式各有不同，在进行选择之前你需要先了解伺服电机是三种控制方式各有其特点，下面小编就给大家介绍一下伺服电机的三种控制方式。

伺服电机控制方式有脉冲、模拟量和通讯控制这三种1、伺服电机脉冲控制方式在一些小型单机设备，选用脉冲控制实现电机的定位，应该是最常见的应用方式，这种控制方式简单，易于理解。

基本的控制思路：脉冲总量确定电机位移，脉冲频率确定电机速度。

都是脉冲控制，但是实现方式并不一样：第一种，驱动器接收两路(A、B路)高速脉冲，通过两路脉冲的相位差，确定电机的旋转方向。

如上图中，如果B相比A相快90度，为正转；那么B相比A相慢90度，则为反转。

运行时，这种控制的两相脉冲为交替状，因此我们也叫这样的控制方式为差分控制。

具有差分的特点，那也说明了这种控制方式，控制脉冲具有更高的抗干扰能力，在一些干扰较强的应用场景，优先选用这种方式。

但是这种方式一个电机轴需要占用两路高速脉冲端口，对高速脉冲口紧张的情况，比较尴尬。

第二种，驱动器依然接收两路高速脉冲，但是两路高速脉冲并不同时存在，一路脉冲处于输出状态时，另一路必须处于无效状态。

选用这种控制方式时，一定要确保在同一时刻只有一路脉冲的输出。

两路脉冲，一路输出为正方向运行，另一路为负方向运行。

和上面的情况一样，这种方式也是一个电机轴需要占用两路高速脉冲端口。

第三种，只需要给驱动器一路脉冲信号，电机正反向运行由一路方向IO信号确定。

这种控制方式控制更加简单，高速脉冲口资源占用也最少。

在一般的小型系统中，可以优先选用这种方式。

2、伺服电机模拟量控制方式在需要使用伺服电机实现速度控制的应用场景，我们可以选用模拟量来实现电机的速度控制，模拟量的值决定了电机的运行速度。

模拟量有两种方式可以选择，电流或电压。

电压方式，只需要在控制信号端加入一定大小的电压即可。

实现简单，在有些场景使用一个电位器即可实现控制。

《电气控制与PLC控制技术》课程教学大纲

《电气控制与PLC控制技术》课程教学大纲一、课程的地位、作用和任务《电气控制与PLC控制技术》是自动化、机电类等专业的一门核心课程，是集计算机技术、自动控制技术和网络通信技术于一体的综合性课程。

通过学习使学生掌握常用电器的使用、控制电路的基本环节、常见故障分析、PLC的构成、指令系统及编程方法，形成控制电路的设计、安装、调试、故障处理能力和应用可编程控制器实现电气自动控制要求的能力。

二、教学内容及教学要求（一）常用低压电器1．知识点和教学要求（1）掌握各种常用低压电器的工作原理，图形和文字符号及使用方法。

（2）理解各种常用低压电器的组成和结构特点。

（3）了解各种常用低压电器的一般技术指标。

2．能力培养要求使学生具有选择和使用各种常用低压电器的能力和简单故障判断能力。

（二）电气控制电路的基本控制环节1．知识点和教学要求（1）掌握电气控制原理图的基本知识和绘图方法，电动机启动和制动控制方法，各种保护环节，控制系统中常用的控制原则。

（2）理解三相绕线式异步电动机的启动控制方法。

（3）了解直流电动机的启动、反转、调速和制动的控制方法。

2．能力培养要求使学生具有分析和设计简单电气控制电路图的能力。

（三）常用机床电气控制系统1．知识点和教学要求（1）掌握阅读和分析电气控制原理的方法和步骤。

（2）理解常用机床电气控制原理。

（3）了解常用机床电气控制系统故障分析。

2．能力培养要求培养学生具有阅读和分析电气控制原理图的能力、常见电气故障诊断和分析的能力。

（四）桥式起重机电气控制1．知识点和教学要求（1）理解桥式起重机的电气控制原理，凸轮控制器和主令控制器的工作原理。

（2）了解桥式起重机的结构、电气控制要求、电动机的几种工作状态。

2．能力培养要求使学生初步具有分析和操作桥式起重机电气控制线路的能力。

（五）可编程控制器概述1．知识点和教学要求（1）理解PLC的定义和特点。

（2）了解PLC的来源、应用范围、发展趋势以及在工业自动控制领域中的地位和作用。

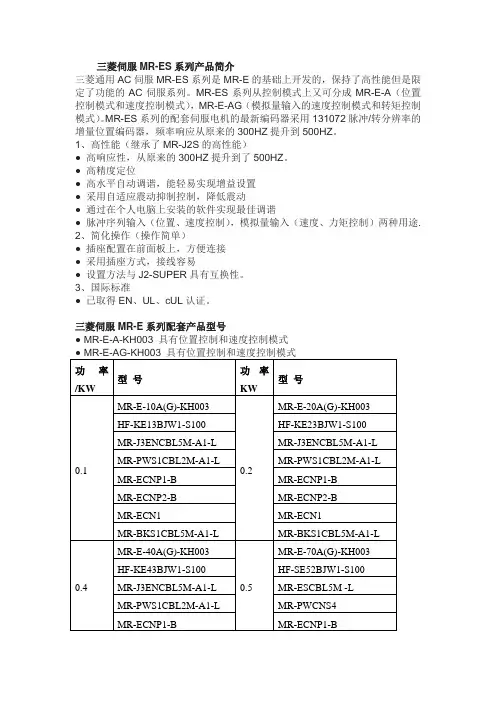

三菱伺服MR-ES系列产品简介

三菱伺服MR-ES系列产品简介三菱通用AC伺服MR-ES系列是MR-E的基础上开发的，保持了高性能但是限定了功能的AC伺服系列。

MR-ES系列从控制模式上又可分成MR-E-A（位置控制模式和速度控制模式），MR-E-AG（模拟量输入的速度控制模式和转矩控制模式）。

MR-ES系列的配套伺服电机的最新编码器采用131072脉冲/转分辨率的增量位置编码器，频率响应从原来的300HZ提升到500HZ。

1、高性能（继承了MR-J2S的高性能）●高响应性，从原来的300HZ提升到了500HZ。

●高精度定位●高水平自动调谐，能轻易实现增益设置●采用自适应震动抑制控制，降低震动●通过在个人电脑上安装的软件实现最佳调谐●脉冲序列输入（位置、速度控制），模拟量输入（速度、力矩控制）两种用途.2、简化操作（操作简单）●插座配置在前面板上，方便连接●采用插座方式，接线容易●设置方法与J2-SUPER具有互换性。

3、国际标准●已取得EN、UL、cUL认证。

三菱伺服MR-E系列配套产品型号● MR-E-A-KH003 具有位置控制和速度控制模式● MR-E-AG-KH003 具有位置控制和速度控制模式功率/KW 型号功率KW型号0.1MR-E-10A(G)-KH0030.2MR-E-20A(G)-KH003 HF-KE13BJW1-S100HF-KE23BJW1-S100 MR-J3ENCBL5M-A1-L MR-J3ENCBL5M-A1-L MR-PWS1CBL2M-A1-L MR-PWS1CBL2M-A1-L MR-ECNP1-B MR-ECNP1-BMR-ECNP2-B MR-ECNP2-BMR-ECN1MR-ECN1MR-BKS1CBL5M-A1-L MR-BKS1CBL5M-A1-L0.4MR-E-40A(G)-KH0030.5MR-E-70A(G)-KH003 HF-KE43BJW1-S100HF-SE52BJW1-S100 MR-J3ENCBL5M-A1-L MR-ESCBL5M -L MR-PWS1CBL2M-A1-L MR-PWCNS4MR-ECNP1-B MR-ECNP1-BMR-ECNP2-B MR-ECNP2-B MR-ECN1MR-ECN1 MR-BKS1CBL5M-A1-L MR-BKCNS10.75MR-E-70A(G)-KH0031MR-E-100A(G)-KH003 HF-KN73BJW1-S100HF-SE102BJW1-S100 MR-J3ENCBL5M-A1-L MR-ESCBL5M -LMR-PWS1CBL2M-A1-L MR-PWCNS4MR-ECNP1-B MR-ECNP1-BMR-ECNP2-B MR-ECNP2-BMR-ECN1MR-ECN1MR-BKS1CBL5M-A1-L MR-BKCNS11.5MR-E-200A(G)-KH0032MR-E-200A(G)-KH003 HF-SE152BJW1S-100HF-SE202BJW1-S100 MR- ESCBL5M –L MR- ESCBL5M –L MR-PWCNS4MR-PWCNS5MR-ECNP1-B1MR-ECNP1-B1MR-ECNP2-B1MR-ECNP2-B1MR-ECN1MR-ECN1MR-BKCNS1MR-BKCNS1MR-ES伺服放大器技术规格伺服放大器型号MR-ES-KH00310A20A40A70A100A200A伺服放大器主回路电源电压、频率三相AC200～230V/50/60Hz或单相AC230V/50/60Hz三相AC200～230V50/60Hz允许电压波动范围三相AC170～253V/50/60Hz或单相AC207～253V/50/60Hz三相AC170～253V50/60Hz容许频率波动±5%以内控制方式正弦波PWM控制,电流控制方式动力制动器内装式内装再生制动器无无有有有有保护功能过电流断路，,再生过电压断路、过负载断路（电子热保护）、检测器异常保护,再生异常保护,电压不足或瞬时停电保护,超速保护,误差过大保护位置控制模式最大输入脉冲频率500Kpps(差动式接收器时）,200Kpps（集电极开路接收时）定位反馈脉冲编码器、伺服电机每转的分辨率：131,072p/rev指令脉冲倍率电子齿轮A/B倍A＝1～10000、B＝1～50000,1/50＜A/B＜50定位到位范围设置0～±50000脉冲(指令脉冲单位)误差过大±2.5转转矩限制参数设置速度控制模式速度控制范围内部速度指令1：5000速度波动率±0.01%以下（负载波动0～100%)）0%(电源波动±10%)转据限制参数设置结构自冷，开放（IP00）强冷、开放式(IP00)环境周围温度0～55℃(不结冰)、保存温度：－20～65℃（不结冰）周围湿度90%RH以下（无结露）,保存湿度：90%RH以下（无结露）空气室内（无阳光直射）、没有腐蚀性气体、易燃气体、油雾及尘埃标高海拔1000m以下振动 5.9m/s?以下重量(kg)0.70.7 1.1 1.7 1.7 2.0。

PLC应用技术第7章模拟量控制

模拟量采集from指令程序中使用了主控指令确保二重循环的顺利运行z7为内循环变量z6为外循环变量如果内循环数据大于外循环数据则交换使大数据在后达到10个数升序排列的目的这与c语言的编程方法是一致的
PLC应用技术（三菱机型）
淄博职业学院电子电气工程学院
PLC应用技术（三菱机型）
第1章可编程控制器认知第2章 FX系统资源第7章模拟量控制第3章基本指令第6章状态法编程
3.模拟量采集（FROM指令）
3.模拟量采集（FROM指令）
由于工业环境干扰，采集到的模拟量如果不很稳定，甚至明显错误，就需进行滤波。如果设置模块参数进行滤波效果仍不理想，可考虑进行平均值滤波。平均值滤波的基本思路是先把采集到的值，存储在某一存储区域，然后进行排序，去掉不可信的一部分数值，其余值求和取平均。由于采集存储，求和取平均已在循环指令中说明，在次只说明比较法排序，也就是两重循环在PLC中的应用。如果采集到的模拟量存放在D50-D59中，共10个数据。
第8章变频器控制第4章定时器计数器指令
第9章工业网络控制第5章应用指令第10章上位机监控组态
第11章三菱大中型PLC
第 7章
模拟量控制
3 1 2 3 4
7.1 模拟量采集 7.2 模拟量变换 7.3 模拟量输出 7.4 恒压供水
1.变送器选择
变送器用于将传感器提供的电量或非电量转换为标准量程的直流电流或直流电压信号，例如DC0~10V和DC4~20mA。变送器分为电流输出型和电压输出型。电压输出型变送器具有恒压源的性质，PLC模拟量输入模块的电压输入端的输入阻抗很高，例如100K~10MΩ。如果变送器距离PLC较远，通过线路间的分布电容和分布电感产生的干扰信号电流，在模块的输入阻抗上将产生较高的干扰电压。例如1μA干扰电流在10MΩ输入阻抗上将产生10V的干扰电压信号，所以远程传送模拟量电压信号时抗干扰能力很差。

PLC编程的三大量：开关量、模拟量、脉冲量讲解

PLC编程的3大量：开关量、模拟量、脉冲量讲解1、开关量也称逻辑量，指仅有两个取值，0或1、ON或OFF（开关量只有两种状态0/1，包括开入量和开出量，反映的是状态）。

它是最常用的控制，对它进行控制是PLC的优势，也是PLC最基本的应用。

开关量控制的目的是，根据开关量的当前输入组合与历史的输入顺序，使PLC产生相应的开关量输出，以使系统能按一定的顺序工作。

所以，有时也称其为顺序控制。

而顺序控制又分为手动、半自动或自动。

而采用的控制原则有分散、集中与混合控制三种。

2、模拟量是指一些连续变化的物理量（数字量是不连续的。

反映的是电量测量数值），如电压、电流、压力、速度、流量等。

PLC是由继电控制引入微处理技术后发展而来的，可方便及可靠地用于开关量控制。

由于模拟量可转换成数字量，数字量只是多位的开关量，故经转换后的模拟量，PLC也完全可以可靠的进行处理控制。

由于连续的生产过程常有模拟量，所以模拟量控制有时也称过程控制。

模拟量多是非电量，而PLC只能处理数字量、电量。

所有要实现它们之间的转换要有传感器，把模拟量转换成数电量。

如果这一电量不是标准的，还要经过变送器，把非标准的电量变成标准的电信号，如4—20mA、1—5V、0—10V等等。

同时还要有模拟量输入单元(A/D)，把这些标准的电信号变换成数字信号。

模拟量输出单元(D/A)，以把PLC处理后的数字量变换成模拟量——标准的电信号。

所以标准电信号、数字量之间的转换就要用到各种运算。

这就需要搞清楚模拟量单元的分辨率以及标准的电信号。

例如：PLC模拟单元的分辨率是1/32767，对应的标准电量是0—10V，所要检测的是温度值0—100℃。

那么0—32767对应0—100℃的温度值。

然后计算出1℃所对应的数字量是327.67。

如果想把温度值精确到0.1℃，把327.67/10即可。

模拟量控制包括：反馈控制、前馈控制、比例控制、模糊控制等。

这些都是PLC内部数字量的计算过程。

PLC通用数据寄存器D

PLC通用数据寄存器D数据寄存器(D)在模拟量检测与控制以及位置控制等场合用来储存数据和参数，数据寄存器可储存16位二进制数或一个字，两个数据寄存器合并起来可以存放32位数据(双字)，在：D0和D1组成的双字中，D0存放低16位，D1存放高16位。

字或双字的最高位为符号位，该位为0时数据为正，为1时数据为负。

将数据写入通用数据寄存器后，其值将保持不变，直到下一次被改写。

PLC从RUN状态进入STOP状态时，所有的通用数据寄存器的值被改写为0。

如果特殊辅助继电器M8033为ON，PLC从RUN状态进入STOP状态时，通用数据寄存器的值保持不变PLC在进行输入输出处理、模拟量控制、位置控制时，需要许多数据寄存器存储数据和参数。

数据寄存器为16位，最高位为符号位。

可用两个数据寄存器来存储32位数据，最高位仍为符号位。

数据寄存器有以下几种类型：1．通用数据寄存器（D0～D199）共200点。

当M8033为ON时，D0～D199有断电保护功能；当M8033为OFF时则它们无断电保护，这种情况PLC由RUN →STOP或停电时，数据全部清零。

2.断电保持数据寄存器（D200～D7999）共7800点，其中D200～D511（共12点）有断电保持功能，可以利用外部设备的参数设定改变通用数据寄存器与有断电保持功能数据寄存器的分配；D490～D509供通信用；D512～D7999的断电保持功能不能用软件改变，但可用指令清除它们的内容。

根据参数设定可以将D1000以上做为文件寄存器。

3.特殊数据寄存器（D8000～D8255）共256点。

特殊数据寄存器的作用是用来监控PLC的运行状态。

如扫描时间、电池电压等。

未加定义的特殊数据寄存器，用户不能使用。

具体可参见用户手册。

4.变址寄存器（V/Z）FX2N系列PLC有V0～V7和Z0～Z7共16个变址寄存器，它们都是16位的寄存器。

变址寄存器V/Z实际上是一种特殊用途的数据寄存器，其作用相当于微机中的变址寄存器变，用于改变元件的编号（变址），例如V0=5，则执行D20V0时，被执行的编号为D25（D20+5）。

Ch12功能指令

Date: 2014-4-8
Page: 18
CH12 PLC用于模拟量和位置控制
2．脉冲输出模块FX-1PG（FX2、FX2C用）
FX-1PG 脉冲输出模块是一种根据 FROM/TO 指令进行与FX2、FX2C系列PLC数据交换的特殊功能模块。用一台 FX-1PG独立进行一轴定位控制，而一台PLC则最多可连 8台FX-1PG。
Date: 2014-4-8
Page: 19
CH12 PLC用于模拟量和位置控制
3．脉冲输出单元FX-1GM（FX2、FX2C用）
FX-1GM是一种采用定位专用语言的简易高功能定位装置。通用的具有7点输入、7点输出，还备有定位控制编程语言。 FX-1GM 脉冲输出单元最高输出频率为 100K 波特率，可得到足够的控制精度。
Page: 16
CH12 PLC用于模拟量和位置控制
1．点位控制的脉冲输出单元F2-30GM
脉冲输出单元F2-30GM与步进电机或伺服电机驱动器相接，可驱动步进电机或伺服电机实现位置控制。
Date: 2014-4-8
Page: 17
CH12 PLC用于模拟量和位置控制
F2-30GM应用系统方框图
Date: 2014-4-8
Page: 24
CH12 PLC用于模拟量和位置控制
1．角位控制开关F2-32-RM-SET
F2-32RM-SET可编程轮开关集CPU、电源、输入、输出编程器于一体，可通过简单的键操作，替代32个凸轮开关，进行32个输出动作，实现角位置控制。
Date: 2014-4-8
工程化反变换
工程量 0～100％ ……
CPU
软件实现
Date: 2014-4-8

伺服控制的三种模式

伺服控制的三种模式一般伺服都有三种控制方式:速度控制方式,转矩控制方式,位置控制方式，速度控制和转矩控制都是用模拟量来控制的.位置控制是通过发脉冲来控制的.具体采用什么控制方式要根据客户的要求,满足何种运动功能来选择. 如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。

如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比较好。

如果上位控制器有比较好的闭环控制功能，用速度控制效果会好一点。

如果本身要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。

就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最大，驱动器对控制信号的响应最慢。

对运动中的动态性能有比较高的要求时，需要实时对电机进行调整。

那么如果控制器本身的运算速度很慢（比如PLC，或低端运动控制器），就用位置方式控制。

如果控制器运算速度比较快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率（比如大部分中高端运动控制器）；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么干，而且，这时完全不需要使用伺服电机。

一般说驱动器控制的好不好，每个厂家的都说自己做的最好，但是现在有个比较直观的比较方式，叫响应带宽。

当转矩控制或者速度控制时，通过脉冲发生器给他一个方波信号，使电机不断的正转、反转，不断的调高频率，示波器上显示的是个扫频信号，当包络线的顶点到达最高值的70.7%时，表示已经失步，此时的频率的高低，就能显示出谁的产品牛了，一般的电流环能作到1000Hz 以上，而速度环只能作到几十赫兹。

换一种比较专业的说法：运动伺服一般都是三环控制系统，从内到外依次是电流环速度环位置环。

1、首先电流环：电流环的输入是速度环PID调节后的那个输出，我们称为“电流环给定”吧，然后呢就是电流环的这个给定和“电流环的反馈”值进行比较后的差值在电流环内做PID调节输出给电机，“电流环的输出”就是电机的每相的相电流，“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件（磁场感应变为电流电压信号）反馈给电流环的。

PLC的用途

PLC的用途目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况大致可归纳为如下几类。

1、开关量的逻辑控制这是PLC最基本、最广泛的应用领域，它取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，也可用于多机群控及自动化流水线。

如注塑2、模拟量控制在工业生产过程当中，有许多连续变化的量，如温度、压力、流量、液位和速度等都是模拟量。

为了使可编程控制器处理模拟量，必须实现模拟量（Analog）和数字量（Digital）之间的A/D转换及D/A转换。

PLC厂家都生产配套的A/D和D/A转换模块，使可编程控制器用于模拟量控制。

3、运动控制PLC可以用于圆周运动或直线运动的控制。

从控制机构配置来说，早期直接用于开关量I/O模块连接位置传感器和执行机构，现在一般使用专用的运动控制模块。

如可驱动步进电机或伺服电机的单轴或多轴位置控制模块。

世界上各主要PLC 厂家的产品几乎都有运动控制功能，广泛用于各种机械、机床、机器人、电梯等场合。

4、过程控制过程控制是指对温度、压力、流量等模拟量的闭环控制。

作为工业控制计算机，PLC能编制各种各样的控制算法程序，完成闭环控制。

PID调节是一般闭环控制系统中用得较多的调节方法。

大中型PLC都有PID模块，目前许多小型PLC也具有此功能模块。

PID处理一般是运行专用的PID子程序。

过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用。

5、数据处理现代PLC具有数学运算（含矩阵运算、函数运算、逻辑运算）、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据的采集、分析及处理。

这些数据可以与存储在存储器中的参考值比较，完成一定的控制操作，也可以利用通信功能传送到别的智能装置，或将它们打印制表。

数据处理一般用于大型控制系统，如无人控制的柔性制造系统；也可用于过程控制系统，如造纸、冶金、食品工业中的一些大型控制系统。

PLC的模拟量控制

详细描述
PLC是一种基于微处理器的工业自动化控制装置，通过编程实现各种逻辑控制、顺序控制、定时控制等功能。它具有结构简单、编程方便、可靠性高、抗干扰能力强等优点，广泛应用于工业自动化领域。
PLC的基本结构和工作原理
总结词
PLC的基本结构包括输入输出接口、中央处理单元、存储器、电源等部分，工作原理是通过扫描输入状态，执行用户程序，刷新输出状态来实现控制功能。
感谢您的观看
THANKS
模拟量输出模块
模拟量输出模块用于将PLC的数字信号转换为模拟信号，以驱动执行机构或其他模拟设备。
常见的模拟量输出模块有电压输出模块、电流输出模块和电阻输出模块等，根据需要驱动的设备选择相应
的输出模块。
模拟量输出模块具有信号驱动功能，可以提供足够的电流或电压以驱动设备，同时具有保护功能，防止过
02
模拟量控制基础知识
模拟量的概念和特点
模拟量
在连续时间或空间中变化的物理量，如温度、压力、速度等。
特点
连续性、非离散性、物理量之间存在直接关系。
模拟量控制系统的组成
传感器
用于检测被控对象的物理量，并将物理量转换为电信号。
变送器
将传感器输出的电信号转换为标准信号，如4-20mA或0-10V。
PLC的编程语言和编程工具
总结词
PLC的编程语言包括指令表（IL）、梯形图（LD）、结构化文本（ST）等，常用的编程工具有西门子的TIA Portal、三菱的GX Works等。
详细描述
PLC的编程语言有多种，其中最常用的是指令表（IL）和梯形图（LD）。指令表是一种类似于计算机汇编语言的文本编程语言，而梯形图则是一种图形化的编程语言，易于理解和使用。此外，还有一些结构化文本（ST）等编程语言可供选择。为了方便编程和调试，许多PLC厂商都提供了各自的编程工具软件，如西门子的TIA Portal、三菱的GX Works等。这些软件提供了友好的用户界面和丰富的功能，使得PLC的编程更加简单和高效。

伺服电机如何选择脉冲模拟量通讯三种控制方式

伺服电机如何选择脉冲模拟量通讯三种控制方式伺服电机的控制方式有多种，包括脉冲控制、模拟量控制和通讯控制等。

不同的控制方式适用于不同的应用场景和需求。

下面将对这三种控制方式进行详细的介绍和比较。

一、脉冲控制脉冲控制是一种传统的控制方式，它通过输出脉冲信号来控制伺服电机的转动。

脉冲控制的原理是通过控制脉冲的频率和脉冲的宽度来实现对电机的转速和位置的控制。

脉冲控制比较简单，成本较低，广泛应用于一些简单的机械设备控制中。

但是脉冲控制的精度有限，无法实现高精度的控制，且对于复杂的控制场景，如多轴协作控制，脉冲控制无法满足需求。

二、模拟量控制模拟量控制是通过输出模拟信号来控制伺服电机的转动。

模拟量控制可以通过调节控制信号的电压或电流来控制电机的转速和位置。

相比脉冲控制，模拟量控制具有更高的精度和控制范围，适用于一些对精度要求较高的应用场景，如半导体设备、医疗设备等。

三、通讯控制通讯控制是一种基于通信协议的控制方式，它通过与伺服电机进行通信来实现对电机的控制。

通讯控制可以实现更高的控制精度和更复杂的控制功能，可以实现多轴协作控制、多点位置控制等。

通讯控制主要有两种方式：一种是通过现场总线协议如CANopen、Modbus等来实现通讯控制；另一种是通过以太网通讯实现控制。

通讯控制的优点是可以实现多种控制方式的切换，灵活性高，但成本相对较高。

选择脉冲、模拟量或通讯三种控制方式，需要根据具体的应用场景和需求综合考虑。

对于精度要求不高、功能简单的应用，如一些简单的自动化设备，脉冲控制是一个不错的选择，因为它成本低、操作简单。

对于对精度要求较高的应用，如半导体设备、医疗设备等，模拟量控制是更好的选择，因为它可以实现更高的控制精度。

对于复杂的控制场景，如多轴协作控制、多点位置控制等，通讯控制是最适合的选择，因为它可以实现更复杂的控制功能。

总之，选择脉冲、模拟量或通讯三种控制方式需要根据具体的应用场景和需求综合考虑，以达到最佳的控制效果。

两个(或多个)电机如何同步的问题

两个（或多个）电机如何同步的问题，包括要求转速或转角完全同步，另外，如果要求两个电机输出的线速度同步，而机械系统存在误差时，两个电机如何同步的问题。

#以前做项目时涉及过这个问题，当时考虑的两种方法：1、第一个主动电机使用速度（或位置）控制方式，由PLC或运动控制器输出模拟量控制其转速，其伺服驱动器将电机编码器的脉冲输出，并连接到从动电机驱动器的脉冲输入口中，这样，从动电机的转动角度由主动电机编码器的输出脉冲给定，其转速也由主动电机编码器的脉冲频率确定，使两者的转速和转动角度一致。

2、主动电机的控制方式同上，但是将第一个电机的转矩输出（通过总线或模拟量），并输入到从动电机驱动器中，从动电机使用转矩控制方式，其转矩与第一个电机的输出转矩一致。

通过主动电机和从动电机负载之间的物理约束，使得两者的转速和转角同步。

使用该方式时可以避免受到两个电机传动系统机械误差的影响。

根据我们的使用条件，电机启动时设置3~4秒的加减速时间到达工作转速，我们用的是第二种同步方式，效果不错。

#在传统的传动系统中，要保证多个执行元件间速度的一定关系，其中包括保证其间的速度同步或具有一定的速比，常采用机械传动刚性联接装置来实现。

但有时若多个执行元件间的机械传动装置较大，执行元件间的距离较远时，就只得考虑采用独立控制的非刚性联接传动方法。

下面以两个例子分别介绍利用PLC和变频器实现两个电机间速度同步和保持速度间一定速比的控制方法。

1、利用PLC和变频器实现速度同步控制薄膜吹塑及印刷机组的主要功能是，利用挤出吹塑的方法进行塑料薄膜的加工，然后经过凹版印刷机实现对薄膜的印刷，印刷工艺根据要求不同可以采用单面单色、单面多色、双面单色或双面多色等方法。

在整个机组中，有多个电机的速度需要进行控制，如挤出主驱动电机、薄膜拉伸牵引电机、印刷电机以及成品卷绕电机等。

电机间的速度有一定的关系，如：挤出主电机的速度由生产量要求确定，但该速度确定之后，根据薄膜厚度，相应的牵引速度也就确定，因此挤出速度和牵引速度之间有一确定的关系；同时，多组印刷胶辘必须保证同步，印刷电机和牵引电机速度也必须保持同步，否则，将影响薄膜的质量、印刷效果以及生产的连续性；卷绕电机的速度受印刷速度的限制，作相应变化，以保证经过印刷的薄膜能以恒定的张力进行卷绕在上述机组的传动系统中，多组印刷胶辘的同步驱动可利用刚性的机械轴联接，整个印刷胶辘的驱动由一台电机驱动，这样就保证了它们之间的同步。

FANUC数控系统功能介绍

FANUC数控系统功能介绍1、控制轨迹数（Controlled Path）CNC控制的进给伺服轴（进给）的组数。

加工时每组形成一条刀具轨迹，各组可单独运动，也可同时协调运动。

2、控制轴数（Controlled Axes）CNC控制的进给伺服轴总数/每一轨迹。

3、联动控制轴数（Simultaneously Controlled Axes）每一轨迹同时插补的进给伺服轴数。

4、PMC控制轴（Axis control by PMC）由PMC（可编程机床控制器）控制的进给伺服轴。

控制指令编在PMC的程序（梯形图）中，因此修改不便，故这种方法通常只用于移动量固定的进给轴控制。

5、Cf轴控制（Cf Axis Control）（T系列）车床系统中，主轴的回转位置（转角）控制和其它进给轴一样由进给伺服电动机实现。

该轴与其它进给轴联动进行插补，加工任意曲线。

6、Cs轮廓控制（Cs contouring control）（T系列）车床系统中，主轴的回转位置（转角）控制不是用进给伺服电动机而由FANUC主轴电动机实现。

主轴的位置（角度）由装于主轴（不是主轴电动机）上的高分辨率编码器检测，此时主轴是作为进给伺服轴工作，运动速度为：度/分，并可与其它进给轴一起插补，加工出轮廓曲线。

7、回转轴控制（Rotary axis control）将进给轴设定为回转轴作角度位置控制。

回转一周的角度，可用参数设为任意值。

FANUC系统通常只是基本轴以外的进给轴才能设为回转轴。

8、控制轴脱开（Controlled Axis Detach）指定某一进给伺服轴脱离CNC的控制而无系统报警。

通常用于转台控制，机床不用转台时执行该功能将转台电动机的插头拔下，卸掉转台。

9、伺服关断（Servo Off）用PMC信号将进给伺服轴的电源关断，使其脱离CNC的控制用手可以自由移动，但是CNC仍然实时地监视该轴的实际位置。

该功能可用于在CNC机床上用机械手轮控制工作台的移动，或工作台、转台被机械夹紧时以避免进给电动机发生过流。

伺服驱动器的控制方式

书山有路勤为径；学海无涯苦作舟
伺服驱动器的控制方式
【中国技术前沿】一般伺服都有三种控制方式：位置控制方式、转矩控制方式、速度控制方式。

伺服驱动器的控制方式
1、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来
确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值，由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。

2、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地
址的赋值来设定电机轴对外的输出转矩的大小，可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。

应用主要在对材质的手里有严格要求的缠绕和放卷的装置中，例如
绕线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。

3、速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速
度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。

位置模式也支持直接负载外环检测位置信号，此时的电机轴端的编码器只检测电机转速，位置信号就由直接的终负载端的检测装置来提供了，这样的优点在于可以减少中间传动过程中的误差，增加了整个系统的定位精度。

如果对电机的速度、位置都没有要求，只要输出一个恒转矩，当然
是用转矩模式。

专注下一代成长，为了孩子。

伺服器三种模式区别

如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比较好。如果上位控制器有比较好的闭环控制功能，用速度控制效果会好一点。如果本身要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量态性能有比较高的要求时，需要实时对电机进行调整。那么如果控制器本身的运算速度很慢（比如PLC，或低端运动控制器），就用位置方式控制。如果控制器运算速度比较快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率（比如大部分中高端运动控制器）；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么干，而且，这时完全不需要使用伺服电机。?? 一般说驱动器控制的好不好，每个厂家的都说自己做的最好，但是现在有个比较直观的比较方式，叫响应带宽。当转矩控制或者速度控制时，通过脉冲发生器给他一个方波信号，使电机不断的正转、反转，不断的调高频率，示波器上显示的是个扫频信号，当包络线的顶点到达最高值的70.7%时，表示已经失步，此时的频率的高低，就能显示出谁的产品牛了，一般的电流环能作到1000Hz 以上，而速度环只能作到几十赫兹。换一种比较专业的说法：1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如10V对应5Nm的话，当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm时电机正转，外部负载等于2.5Nm时电机不转，大于2.5Nm时电机反转（通常在有重力负载情况下产生）。可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。应用主要在对材质的受力有严格要求的缠绕和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。2、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。应用领域如数控机床、印刷机械等等。3、速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。位置模式也支持直接负载外环检测位置信号，此时的电机轴端的编码器只检测电机转速，位置信号就由直接的最终负载端的检测装置来提供了，这样的优点在于可以减少中间传动过程中的误差，增加了整个系统的定位精度。4、谈谈3环，伺服一般为三个环控制，所谓三环就是3个闭环负反馈PID调节系统。最内的PID环就是电流环，此环完全在伺服驱动器内部进行，通过霍尔装置检测驱动器给电机的各相的输出电流，负反馈给电流的设定进行PID调节，从而达到输出电流尽量接近等于设定电流，电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。第2环是速度环，通过检测的电机编码器的信号来进行负反馈PID调节，它的环内PID输出直接就是电流环的设定，所以速度环控制时就包含了速度环和电流环，换句话说任何模式都必须使用电流环，电流环是控制的根本，在速度和位置控制的同时系统实际也在进行电流（转矩）的控制以达到对速度和位置的相应控制。第3环是位置环，它是最外环，可以在驱动器和电机编码器间构建也可以在外部控制器和电机编码器或最终负载间构建，要根据实际情况来定。由于位置控制环内部输出就是速度环的设定，位置控制模式下系统进行了所有3个环的运算，此时的系统运算量最大，动态响应速度也最慢
