锅炉耐火浇注料简单配方
耐火浇注料成分
耐火浇注料成分一、前言耐火浇注料是一种用于高温环境下的建筑材料，具有优异的耐热性能和化学稳定性。
它主要由多种材料组成，不同成分的比例和配方会影响其性能和适用范围。
本文将详细介绍耐火浇注料的成分。
二、基础材料1. 氧化铝：是耐火浇注料中最常用的材料之一，具有优异的抗热性能和抗侵蚀性能。
氧化铝可分为普通氧化铝和高纯氧化铝两种，其中高纯氧化铝价格较高但更适用于高温环境。
2. 硅酸盐：硅酸盐是另一个常见的基础材料，可提供良好的耐侵蚀性和机械强度。
常见的硅酸盐包括膨胀珍珠岩、石英、长石等。
3. 碳素：碳素可以提供良好的导电性和导热性，并且可以降低整体密度。
在某些特殊应用场合下需要添加碳素。
4. 高岭土：高岭土是一种天然的粘土矿物，可以提供良好的塑性和可塑性，有助于提高耐火浇注料的可加工性。
5. 氧化钙：氧化钙是一种碱性氧化物，可以用于中和酸性物质。
在某些情况下需要添加氧化钙以调节pH值。
三、添加剂1. 硅酸铝盐水泥：硅酸铝盐水泥是一种高温水泥，可以提供良好的粘结强度和耐热性能。
在耐火浇注料中添加适量的硅酸铝盐水泥可以提高其机械强度。
2. 膨胀剂：膨胀剂可以促进耐火浇注料在加热过程中膨胀，从而减少因温度变化引起的应力和裂纹。
常见的膨胀剂包括膨胀珍珠岩、金属铝粉、硫酸铝等。
3. 粘结剂：粘结剂可以增加耐火浇注料的黏着力和可塑性，从而提高其加工性能。
常用的粘结剂包括陶瓷黏土、磷酸盐等。
4. 活性氧化铝：活性氧化铝可以提高耐火浇注料的抗侵蚀性和机械强度。
它具有较高的反应活性，可以与其他材料迅速反应生成新的化合物。
四、其他成分1. 水：水是制备耐火浇注料的必要成分之一，它可以将干粉状材料转化为可塑状态。
在制备过程中需要控制水的用量，以保证耐火浇注料的稳定性和可加工性。
2. 粉末状颗粒：粉末状颗粒是耐火浇注料中常见的填充物，可以降低整体密度并提高机械强度。
常见的粉末状颗粒包括碳化硅、碳酸钙、铝酸钙等。
3. 防水剂：防水剂可以降低耐火浇注料在潮湿环境下的吸水率，从而提高其抗冻性和耐久性。
电厂锅炉内衬耐火浇注料的施工工艺及施工要求概述
电厂锅炉内衬耐火浇注料的施工工艺及施工要求概述本文以山西某光电公司锅炉耐火浇注料工程为例，阐述衬里耐火浇注料施工的相关工艺及问题。
1、耐火浇注施工工艺锚固钉制作安装→检查验收→模板安装→检查验收→浇注料配制→浇注料搅拌→浇注料捣实→养护→模板拆除→检查验收→交付使用2、施工方法不定形耐火材料一般规定1）不定形耐火材料如包装破损、物料明显外泄、受到污染或潮湿变质时，该包料不应使用。
2）与不定形耐火材料接触的钢结构和设备的表面，应先清除浮锈。
3）在施工中不得任意改变不定形耐火材料的配合比。
不应在搅拌好的不定形耐火材料内任意加水或其他物料。
4）运到工地的耐火预制构件的表面上应具有：①生产单位印记；②质量检验合格印记；③在不同的三个面上有与施工图相一致的部件编号；④吊点标志；⑤生产日期。
5）墩放耐火预制构件时，支承的位置和方法，应符合构件的受力情况，不应使预制构件产生超应力和损伤。
在浇注、喷涂施工前，应预先润湿。
6）振动棒、捣锤等金属捣实工具，不得直接作用于锚固。
必要时，应垫以木板。
7）不定形耐火材料内衬的允许尺寸误差，可参照对耐火砖内衬的要求确定。
8)搅拌耐火浇注料用水，应采用洁净水。
沿海地区搅拌用水应经化验，其氯离子(C1—)浓度不应大于300mg／L。
9)浇注用的模板应有足够的刚度和强度，支模尺寸应准确，并防止在施工过程中变形。
模板接缝应严密，不漏浆。
对模板应采取防粘措施。
与浇注料接触的隔热砌体的表面，应采取防水措施。
10)浇注料应采用强制式搅拌机搅拌。
搅拌时间及液体加入量应严格按施工说明执行。
变更用料牌号时，搅拌机及上料斗、称量容器等均应清洗干净。
11)搅拌好的耐火浇注料，应在30min内浇注完，或根据施工说明的要求在规定的时间内浇注完。
已初凝的浇注料不得使用。
12)浇注料中钢筋或金属埋设件应设在非受热面。
钢筋或金属埋设件与耐火浇注料接触部分，应根据设计要求设置膨胀缓冲层。
注：普通钢筋的使用温度不应超过350℃。
耐火材料浇注料配方工艺
耐火材料浇注料配方工艺
抗火材料浇注料配方工艺
一、组分：
1、粘土：炭铁粉、白土、骨料、氧化锰、蛭石等；
2、砂子：石英砂、砂砾、砂石、沙子等；
3、矿物添加剂：矿渣、合成材料粉、硅酸钾等；
4、填料：碳酸钙、石渣、膨润土等；
5、复合材料：还原性混凝土、高岭土、微晶石英漆等；
6、颜料：硅藻土、石灰、射玉砂、石英粉等；
7、凝结剂：钛白粉、氧化锰、活性粘土等；
二、抗火材料浇注料配方制作：
1、先将粘土类成分混合搅拌，将氧化锰、合成材料粉等添加剂，并加入少量凝结剂；
2、然后将混合物加入砂子，搅拌均匀；
3、最后再加入填料，同时加入颜料，混合成抗火材料浇注料；
三、浇注制作方法：
1.将抗火材料浇注料置于模具，用工具拉平其表面；
2.将模具放入高温炉内，高温炉进行淬火处理；
3.经过热处理，抗火材料浇注料形成稳定的结构；
4.取出后，抗火材料浇注料即可使用。
四、注意事项：
1.在抗火材料浇注料的制作过程中，湿度和温度都要控制在一定范围内，以保证配方的准确性；
2.热处理的温度和时间也要控制，防止材料超过终点温度，使浇注料受损；
3.抗火材料浇注料一旦成型，就不能随意更改。
否则会影响其性能和使用寿命。
贵州锅炉浇注料施工方案
贵州锅炉浇注料施工方案[TOC]1. 引言锅炉浇注料是一种用于锅炉建设和维修的重要材料，具有良好的抗温、抗压和耐磨性能。
本文将详细介绍贵州地区锅炉浇注料的施工方案，包括材料配比、施工步骤及注意事项。
2. 材料配比锅炉浇注料的材料配比是保证施工质量的重要环节。
贵州地区的锅炉浇注料通常采用以下材料配比：•水泥：按照1:0.5-0.6的比例配比，确保浇注料具有足够的粘结力。
•粉煤灰：粉煤灰可提高浇注料的流动性和耐火性能，通常按照水泥质量的10-20%配比。
•中粗砂：中粗砂主要用于调整浇注料的流动性和提高耐火性能，通常按照水泥质量的30-50%配比。
•石英砂：石英砂主要用于增加浇注料的耐磨性能，通常按照水泥质量的10-20%配比。
3. 施工步骤3.1 准备工作在进行锅炉浇注料施工前，需要进行以下准备工作：•清理锅炉内部杂物和残余浇注料，确保施工表面干净、平整。
•检查锅炉内部结构，排除可能影响施工的障碍物。
•安装脚手架和防护设施，确保施工安全。
3.2 浇注料施工按照以下步骤进行锅炉浇注料的施工：1.预处理：在浇注料施工前，将水泥和粉煤灰进行充分拌匀，确保质量均一。
2.搅拌：按照材料配比将水泥、粉煤灰、中粗砂和石英砂加入搅拌机，搅拌至均匀。
3.浇注：使用泵进行浇注，从锅炉底部开始，逐渐向上浇注，确保浇注料填充均匀。
4.处理细部：在浇注料尚未完全硬化前，对细部进行修整，保证施工表面平整。
5.养护：施工完成后，对浇注料进行养护，最佳养护时间为7-14天。
3.3 安全注意事项在进行锅炉浇注料施工时，需要注意以下安全事项：•严格遵守安全操作规程，正确使用施工设备和工具。
•佩戴必要的个人防护装备，如头盔、手套和防护眼镜。
•注意浇注料的温度和浇注速度，避免超出材料承受能力。
•施工现场要明确划定禁止区域，确保施工期间人员安全。
4. 结论本文详细介绍了贵州地区锅炉浇注料的施工方案，包括材料配比、施工步骤及注意事项。
在实施施工时，需要严格按照方案进行操作，并注意安全事项提高施工质量和人身安全。
浇注料配方

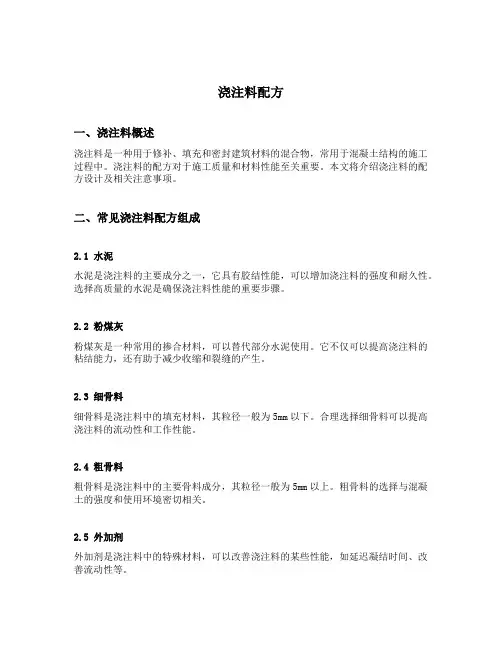

浇注料配方一、浇注料概述浇注料是一种用于修补、填充和密封建筑材料的混合物，常用于混凝土结构的施工过程中。
浇注料的配方对于施工质量和材料性能至关重要。
本文将介绍浇注料的配方设计及相关注意事项。
二、常见浇注料配方组成2.1 水泥水泥是浇注料的主要成分之一，它具有胶结性能，可以增加浇注料的强度和耐久性。
选择高质量的水泥是确保浇注料性能的重要步骤。
2.2 粉煤灰粉煤灰是一种常用的掺合材料，可以替代部分水泥使用。
它不仅可以提高浇注料的粘结能力，还有助于减少收缩和裂缝的产生。
2.3 细骨料细骨料是浇注料中的填充材料，其粒径一般为5mm以下。
合理选择细骨料可以提高浇注料的流动性和工作性能。
2.4 粗骨料粗骨料是浇注料中的主要骨料成分，其粒径一般为5mm以上。
粗骨料的选择与混凝土的强度和使用环境密切相关。
2.5 外加剂外加剂是浇注料中的特殊材料，可以改善浇注料的某些性能，如延迟凝结时间、改善流动性等。
三、浇注料配方设计要点3.1 目标性能在进行浇注料配方设计时，首先需要明确浇注料的目标性能，包括强度、流动性、收缩性等方面的要求。
不同的工程和使用环境对浇注料的性能有不同的要求，因此需要根据具体情况进行调整。
3.2 水灰比水灰比是浇注料中水和水泥质量之比，它直接影响到浇注料的强度和耐久性。
适当的水灰比可以提高浇注料的工作性能，但过高或过低的水灰比会对浇注料的性能产生负面影响。
3.3 砂率砂率是浇注料中细骨料与粗骨料的比例。
合理的砂率可以提高浇注料的流动性，但过高或过低的砂率都会导致浇注料性能下降。
3.4 外加剂掺量外加剂是根据具体需要添加到浇注料中的，掺量对浇注料性能有明显影响。
需要合理控制外加剂的掺量，并根据实际使用效果进行调整。
四、浇注料配方步骤4.1 确定目标性能首先，根据具体工程要求和使用环境，明确浇注料的目标性能，如强度、流动性、抗渗性等。
4.2 配料试验根据所需的目标性能，进行配料试验，通过不断调整水泥、粉煤灰、细骨料、粗骨料的比例和掺量，寻找最佳的配方组合。
耐火材料浇注料配方
耐火浇注料是一种不定型耐火材料，其种类众多，配方也是不一样的。
那具体都是什么呢？
1、耐酸浇注料配方
用于配置耐酸耐火浇注料的骨料主要有硅石、铸石、蜡石、安山岩、辉绿岩等。
几种成用的原材料的耐酸度(重里法则，%)为:铸石98%，硅石大于97%，粘土熟料92%~97%，蜡石92~96%，安山岩大于94%。
选用何种原材料根据使用条件而定。
但采用硅石时必须注意石英在加热时有多晶转变，在转变过程中会产生体积变化(膨胀)，因此较好采用废硅砖料取代部分硅石原料作集料，配置此浇注料的粉料主要采用硅石粉'铸石粉、瓷器粉、高硅质粘土熟料粉等，其中铸石粉是采用较多的耐酸粉料。
2、刚玉浇注料配方
以电熔刚玉为主要原料，配以多种超细分和高效添加剂复合而成。
主要特点是强度高、体积稳定性好、抗侵蚀性能优异，不受H2、CO等还原性气体的影响等特性。
质产品采用AI203含量大于90%，以刚玉为主晶相的耐火制品并配
入适量的分散剂、促凝剂、不锈钢纤维、按严格的配方复合而成。
3、超低水泥浇注料配方
采用85%的特级矾土熟料、W(Al2O3)≥70%的二级矾土熟料、焦宝石、蓝晶石、W(SiO2)≥96%的SiO2微粉、W(Si)=98.2%的Si粉，结合剂为Secar71纯铝酸钙水泥与水合氧化铝的复合。
如有不清楚的，可咨询巩义市恩众耐材科技有限公司。
【超全】一文让你了解耐火材料所有的浇注料，内附部分浇注料技术配比
【超全】一文让你了解耐火材料所有的浇注料，内附部分浇注料技术配比耐火浇注料是一种不经煅烧，加水搅拌后具有较好流动性的新型耐火材料，是不定形耐火材料中的一个重要品种。
由耐火骨料、耐火粉料和胶结剂(或另掺外加剂)按一定比例组成的混合料。
可以以散状形式出厂，也可制作成预制件。
耐火浇注料通常可按胶结剂种类、耐火骨料品种以及气孔率大小分类。
按胶结剂种类和结合方式分为：①水合结合的浇注料，如硅酸盐水泥结合耐火浇注料;铝酸盐水泥结合耐火浇注料;ρ-Al2O3结合耐火浇注料。
②水合结合加凝聚结合的浇注料，如低水泥结合耐火浇注料，超低水泥结合耐火浇注料。
③凝聚结合的浇注料，如黏土结合耐火浇注料，超微粉结合耐火浇注料，硅溶胶或铝溶胶结合耐火浇注料。
④化学结合的浇注料，如水玻璃结合耐火浇注料，磷酸及磷酸盐结合耐火浇注料，聚磷酸盐结合耐火浇注料，硫酸盐结合的耐火浇注料以及酚醛树脂结合的浇注料等。
按耐火原料品种分为硅质，半硅质，黏土质，髙铝质，刚玉质，镁质，尖晶石质以及特殊骨料耐火浇注枓(特殊骨料包括碳化硅、铬渣和锆英石等按气孔率分又为致密浇注料和轻质浇注料。
硅酸盐结合耐火浇注料是以普通硅酸盐水泥、矿渣硅酸盐水泥和硅酸盐耐热水泥等为胶结料，与耐火骨料、粉料配制而成。
其使用温度为700-1200℃，可用于整体承重耐热结构和窑炉内衬，特别是在热工设备基础和底板烟道、烟囱内衬以及热贮矿槽等工程中应用较多。
其材料组成与使用范围见下表。
按胶结剂种类不同可分为矾土水泥耐火浇注料、铝-60水泥耐火浇注料、低钙铝酸盐水泥浇注料利纯铝酸钙水泥耐火浇注料等。
铝睃盐水泥耐火浇注料具有快硬高强、热籐稳定性好、耐火度髙等特点，因此广泛应用于冶金、石油化工、水电、建材和机械等工业部门的一般工业窑炉和热工设备上，其最髙使用温度为1400-100℃,有的可达1800℃左右。
A 普通铝酸盐水泥结合耐火浇注料普通铝酸钙水泥结合耐火浇注料常用的胶结剂为矾土水泥、铝-60水泥、低钙铝酸盐水泥。
耐火材料浇注料配方
耐火材料浇注料配方耐火材料浇注料是一种用于防火保护的材料，多用于大型电厂、火电站和化工厂等重要装置的火灾防护中。
因其具有高强度、耐火性、抗腐蚀性等优点，这种材料可以有效地保护装置免受由火灾产生的危害。
可以说，耐火材料浇注料对电厂、火电站、化工厂等重要装置的火灾防护起着不可替代的作用。
耐火材料浇注料的主要成分分别是粘结剂、耐火材料、促进剂和填料，其中，耐火材料的种类有多种，常用的有高硬度膨胀玻璃、高硬度玻璃纤维、矿物棉、岩棉及复合材料等。
通常，耐火材料浇注料的成分比例是粘结剂：耐火材料：促进剂：填料=1：1.5：0.5：0.5。
耐火材料浇注料的配方是根据不同工程的不同火灾风险要求而定的，常见的有低等级（A及以下）、中等级（B、C、D）和高等级（E）三种配方。
低等级耐火材料浇注料采用的耐火材料主要是高硬度膨胀玻璃，中等级和高等级耐火材料浇注料的耐火材料则更多的采用矿物棉、岩棉及复合材料。
在耐火材料浇注料配制中，粘结剂及促进剂的作用很重要，它们不仅可以增加材料的粘度，改善喷涂的均匀性，而且还可以延长耐火材料的热稳定性，使它能够抵抗高温环境对材料的影响。
通常情况下，粘结剂和促进剂分别占耐火材料浇注料的510%和25%，填料则一般占3050%。
耐火材料浇注料的配制和施工还需要一定的设备支持，其中，喷淋设备在实施浇注料的过程中起到重要作用。
喷淋设备能够将特殊的耐火材料浇注料均匀地喷涂到所涂下材料之上，形成一个完整的防水层。
除此之外，在浇注料施工过程中，设备还应具有真空排除功能，以防止浇注料在填充层中形成空气泡。
综上所述，耐火材料浇注料是用于防火保护的一种高性能材料，其配方需根据不同工程的火灾风险要求而定，而且还需要喷淋设备对材料进行施工，为电厂、火电站、化工厂等重要装置的火灾防护提供了有力的支持。
耐火浇注料制作方法
耐火浇注料制作方法嘿，朋友们！今天咱就来讲讲这耐火浇注料的制作方法。
这可真是个有意思的事儿呢！咱先说说这耐火浇注料是啥吧，它就像是给高温设备穿上的一件超级耐高温的“铠甲”，厉害得很呐！那怎么制作这件“铠甲”呢？别急，听我慢慢道来。
首先，得准备好各种材料，就像做饭得有菜有调料一样。
咱得有耐火骨料，这可是主料，就像肉在一道菜里的地位一样重要。
然后呢，还有耐火粉料，这就好比是各种调料，能让“铠甲”更完美。
再加上结合剂，这可是让它们紧紧黏在一起的关键哦。
准备好材料，接下来就是搅拌啦！想象一下，就像我们拌沙拉一样，要把各种材料均匀地搅和在一起。
可不能马虎哦，得搅得透透的，不然做出来的“铠甲”可就不结实啦。
搅拌的时候得注意水的用量，水多了不行，少了也不行，这可真是个技术活呢！就像和面，水多了面稀，水少了面硬，得恰到好处才行。
然后把搅拌好的料倒到模具里，这就像是把和好的面放到蒸笼里一样。
模具可得选好喽，大小形状都得合适，不然做出来的“铠甲”不合身可就麻烦啦。
等倒进去后，要用工具把表面抹平，让它看起来整整齐齐的。
接下来就是等待啦！等它慢慢凝固、变硬。
这过程就像是等待一朵花慢慢开放一样，需要点时间和耐心呢。
在这期间可别去乱动它哦，不然会前功尽弃的。
等它凝固好了，嘿，一件漂亮的耐火浇注料“铠甲”就出炉啦！你看看，这多有成就感呀！这制作耐火浇注料虽然说起来简单，做起来可不容易呢！每一个步骤都得小心翼翼的，就像呵护一个小婴儿一样。
要是有一步没做好，那“铠甲”的质量可就没法保证啦。
咱中国人做事，不就讲究个认真仔细嘛！做这耐火浇注料也是一样，得用心去做，才能做出高质量的好东西来。
你说是不是这个理儿？所以啊，大家在制作的时候可千万别马虎，要把每一个细节都做好。
总之，耐火浇注料的制作是个技术活，也是个需要耐心和细心的活儿。
只要咱认真去对待，就一定能做出让我们满意的“铠甲”来，让那些高温设备都能穿上这坚固的“保护衣”，更好地为我们服务！怎么样，朋友们，都学会了吧？赶紧去试试吧！原创不易，请尊重原创，谢谢!。
耐火浇注料配合比
耐火浇注料配合比耐火浇注料是一种用于炉内和工业设备的耐火材料，它具有良好的热稳定性和耐化学腐蚀性能。
耐火浇注料的配合比是指不同原料的重量或体积比例，在配制过程中起着非常重要的作用。
下面将从原料选择、物理性能要求和施工要求三个方面详细介绍耐火浇注料的配合比。
首先，原料的选择是决定配合比的关键。
一般来说，耐火浇注料的主要原料包括粘土、矾土、石英砂、高铝水泥等。
粘土和矾土是两种常用的粘结材料，具有较高的粘聚力和可塑性，可作为浇注料的胶结相。
而石英砂则是一种常用的填充材料，它的添加可以增加浇注料的稠度和耐磨性。
高铝水泥是一种常用的胶凝材料，通过反应生成水化铝酸盐胶体，可起到提高浇注料的强度和耐火性能的作用。
在选用原料时，还需要考虑其物理化学性质、成本和可获得性等因素，以满足工程的具体要求。
其次，耐火浇注料的物理性能要求是制定配合比的重要依据。
物理性能要求主要包括耐火性能、强度、定形性和耐磨性等指标。
耐火性能是指浇注料在高温下保持稳定性能的能力，其主要由胶结相和填充相的特性决定。
强度是指浇注料在施工和使用过程中能承受的荷载和压力的能力，其需要在不同温度下有足够的强度和延展性。
定形性是指浇注料在施工过程中的可塑性和润湿性，以保证浇注料能完全填充到模具或设备表面，形成均匀致密的结构。
耐磨性是指浇注料在使用过程中能抵抗磨损和冲刷的能力，其取决于浇注料的硬度和密实度。
最后，施工要求是确定配合比的实际基础。
耐火浇注料施工的主要目标是保证浇注料能完全填充到模具或设备内部，并形成均匀致密的结构。
在施工过程中，要根据具体要求控制浇注料的水灰比、固相颗粒分布和固化时间等关键参数。
水灰比是指水泥和浇注料粉料的质量比，过高或过低都会影响浇注料的强度和耐火性能。
固相颗粒分布是指浇注料中各种固相颗粒的粒度和比例，要控制颗粒的表面积和填充度，以提高浇注料的稠度和耐火性能。
固化时间是指浇注料从开始固化到达到设计强度所需的时间，要根据施工条件合理安排浇注料的搅拌和处理时间，以确保浇注料的强度和稳定性。
大同锅炉浇注料施工方案
大同锅炉浇注料施工方案1. 引言本文档旨在描述大同锅炉浇注料施工方案。
浇注料是用于填充锅炉内部结构的材料，具有优异的耐火性能和耐化学侵蚀性能。
浇注料施工方案将涵盖浇注料选择、施工准备、施工步骤和质量控制等内容。
2. 浇注料选择2.1 主要材料大同锅炉浇注料的主要材料包括水泥、石英砂、耐火粉和耐火纤维。
水泥作为胶凝材料，可提供浇注料的粘结力。
石英砂用于调整浇注料的流动性和耐火性能。
耐火粉能提高浇注料的耐火性能和抗侵蚀性能。
耐火纤维用于提高浇注料的抗震性能和隔热性能。
2.2 浇注料配比浇注料的配比应根据锅炉工作条件、使用环境和耐火性能要求等因素进行调整。
一般来说，水泥、石英砂、耐火粉和耐火纤维应按一定比例混合。
具体配比应由经验丰富的技术人员根据实际情况确定。
3. 施工准备施工准备是保证浇注料施工顺利进行的重要环节。
以下是施工准备的主要内容：3.1 材料采购根据浇注料配比确定所需材料的数量，并购买符合质量要求的材料。
3.2 设备准备准备好施工所需的搅拌设备、输送设备和施工工具等。
3.3 施工区域准备清理施工区域，确保施工区域干净、整洁。
3.4 施工人员培训对施工人员进行必要的培训，使其熟知施工流程和安全操作规程。
4. 施工步骤4.1 砌筑基层在施工区域铺设一层混凝土基层作为浇注料的基础。
确保基层表面平整、坚固。
4.2 浇注料施工将根据配比要求混合好的浇注料通过搅拌设备输送至施工区域，并倒入锅炉内部。
在倒入过程中，要注意控制浇注料的流动性，保证浇注料填满锅炉内部的空隙。
4.3 表面处理在浇注料表面进行平整处理，确保表面光滑、无凹凸不平。
4.4 干燥养护浇注料施工完成后，进行干燥养护。
根据浇注料的特性，采取适当的养护措施，使浇注料达到设计要求。
5. 质量控制为保证浇注料施工质量，应进行相应的质量控制措施。
以下是质量控制的主要内容：5.1 原材料质量检验对购买的水泥、石英砂、耐火粉和耐火纤维进行质量检验，确保符合要求。
一种石墨化炉炉墙耐火浇注料预制块的配方及制作方法与流程
一种石墨化炉炉墙耐火浇注料预制块的配方
及制作方法与流程
石墨化炉是工业领域使用较广的一种高温炉，炉墙耐火浇注料是
石墨化炉的重要组成部分。
本文将介绍一种石墨化炉炉墙耐火浇注料
预制块的配方及制作方法与流程。
这种炉墙耐火浇注料预制块的配方主要包括高岭土、石英砂、石
墨粉、水玻璃、水和少量添加剂。
其比例为：高岭土占总量的35%~45%、石英砂占总量的25%~35%、石墨粉占总量的20%~30%，水玻璃占总量的3%~5%。
添加剂可以根据需要进行添加，对于大量生产的厂家，也可以
选择相应的一些辅助成分，以此提高产品的品质、可加工性以及使用
寿命等方面。
制作方法：将高岭土、石英砂和石墨粉混合，搅拌均匀。
并逐步
加入预先搅拌均匀的水玻璃和水（具体比例需按照实际生产情况进行
调整），同时进行不断搅拌和混合。
最终将混合好的浇注料倒入模具，压实后在室温下进行养护，待其固化成型后即可取下预制块。
流程概述：原材料比例混合 - 添加剂 - 搅拌均匀 - 倒模压实
- 室温下养护 - 固化成型 - 取下预制块。
这种石墨化炉炉墙耐火浇注料预制块制作方法简单，且可批量生产，且该浇注料具有比较高耐火度、良好的耐磨性和抗热震性能、抗
腐蚀性等特点，可有效提高石墨化炉的使用效果和使用寿命。
浇注料配比及作用
用高铝矾土骨料65-70%，高铝水泥7-10%，硅灰和氧化铝粉5-8%，铝矾土细粉15-24%，减水剂0.2%，根据施工需要再添加一些缓凝剂或促凝剂就行了。
铝矾土(bauxite)是最重要的含铝矿物，主要成分为Al(OH)3、γ-AlO(OH)和α-AlO(OH)，以及针铁矿、赤铁矿、高岭石和少量的锐钛矿TiO2，是提炼铝的主要原材料。
天然铝矾土密度3.9～4g/cm3，硬度1～3，不透明，质脆，并不适合用作砂浆或混凝土骨料。
但是，烧结铝矾土的强度和硬度远远超过绝大部分天然岩石，因此常用于超高强、高耐磨砂浆或混凝土。
‘铝矾土骨料’是指烧结铝矾土骨料，其实是一种类似陶瓷的高强高硬度人工骨料。
耐火水泥性能及其化学成分介绍耐火水泥常指铝酸钙为主要成分的水泥。
耐火水泥是不定形耐火材料，特别是浇注耐火材料的基本结合剂。
其化学组成主要是Al2O3和CaO，有的还含有相当多的Fe2O3和SiO2。
矿物组成有以下五种矿物：铝酸一钙CaO·Al2O3（CA）、二铝酸钙CaO·2Al2O3（CA2）、七铝酸十二钙12CaO·7Al2O3（C12A7）三种化合物以及含夹杂物的钙黄长石2CaO·Al2O3·SiO2（C2AS）、铁铝酸四钙4CaO·Al2O3·Fe2O3（C4AF）等构成。
通常根据其化学矿物组成分为三类耐火水泥的性质主要取决于其矿物组成。
耐火水泥的主要矿物组成铝酸一钙（CA）具有很高的水硬活性凝结虽不甚快但硬化迅速（硬化时间不超过一天），是高铝水泥的强度特别是早期强度的主要来源。
二铝酸钙（CA2）水化硬化较慢，早期强度较低而后期强度较高。
七铝酸十二钙（C12A7），具有水化快凝结迅速的特性，但强度不高。
在含有夹杂物（钙黄长石C2AS、铁铝酸四钙C4AF）的普通高铝水泥中，C4AS起着使水泥尽早硬化的作用，而在高级高铝水泥中则是C12A7起硬化作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉耐火浇注料简单配方
用铝酸盐水泥作粘结剂制成的耐火混凝土，其组成和用料配比及使用范围：
1．矾土水泥耐火混凝土
(1)粘结剂：625号以上矾土水泥，其配合比为15％~20％。
(2)骨料：二级、三级矾土熟料或一级二级粘土熟料废高铝砖和废耐火粘土砖制成。
细骨料粒径小于5mm；配合比为30％～40％。
粗骨料粒径为5～15mm；配合比为30％～40％。
(3)粉料(掺和料)：同骨料，粒径小于0.088mm的不少于70％；配合比为0~15％。
矾土水泥耐火混凝土的特点和使用范围是：常温强度高，材料来源广泛，施工方便。
它适用于锅炉各部位耐火层。
2．硅酸盐水泥耐火混凝土
(1)粘结剂：42.5号以上硅酸盐水泥，其配合比为15％～20％。
(2)骨料：一级、二级粘土熟料或废耐火砖制成。
细骨料粒径小于5mm；配合比为35％～40％。
粗骨料粒径5~15mm；配合比为30％~40％。
(3)粉料：同骨料。
粒径小于0.088mm的不少于70％；其配合比为
≤15％。
硅酸盐水泥耐火混凝土的特点和使用范围是：价格低廉，施工方便。
它适用于锅炉各部位的耐火层。
3．矿渣水泥耐火混凝土
(1)粘结剂：42.5号以上矿渣水泥，其配合比为16％～20％。
(2)骨料：二级、三级粘土熟料或废耐火砖。
细骨料粒径小于5mm；配合比为35％～40％。
粗骨料粒径为5～15mm；配合比为40％一45％。
(3)粉料：
该种耐火混凝土的特点和使用范围是：价格低廉，材料来源广泛，施工方便。
它适用于锅炉低温部位耐火层。
4．低钙铝酸盐水泥耐火混凝土
(1)粘结剂：42.5号以上低钙铝酸盐水泥，其配合比为12％～20％。
(2)骨料：二级、三级矾土熟料或废高铝砖制成。
细骨料，其粒径小于5mm；配合比为30％～40％。
粗骨料：粒径为5~15mm；配合比为30％～40％。
(3)粉料：同骨料，粒径小于0.088mm的不少于70％，其配合比为0～15％。
该种耐火混凝土，其耐火废较矾土水泥耐火混凝土高，除适用锅炉各部位耐火层外，尚可用于燃烧器喷口。
5．耐热水泥耐火混凝土、
(1)粘结剂：625号以上耐火水泥，其配合比为25％～30％。
(2)骨料：一级、二级粘土熟料或废耐火粘土砖制成。
细骨料，其粒颗小于5mm；配合比为35％～40％。
粗骨料，粒颗为5～15mm；配合比为30％～40％。
(3)粉料：可以不要。
该种耐火混凝土施工方便。
它适用于锅炉各部位耐火层。
以上五种耐火混凝土的水灰比宜为0.35～0.45。
