什么是电磁屏蔽?所谓电磁屏蔽就是利用屏蔽体对电磁波产生衰减的作用。

这种作用的大小用屏蔽效能来度量。

用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来,防止干扰电磁场向外扩散;用屏蔽体将接收电路、设备或系统包围起来,防止它们受到外界电磁场的影响。

1在通信方面屏蔽就是对两个空间区域之间进行金属的隔离,以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。

常选择有较高的电导率和磁导率的导体作为屏蔽物的材料。

因为高导电性材料在电磁波的作用下将产生较大的感应电流。

这些电流按照楞次定律将削弱电磁波的透入。

采用的金属网孔愈密,直到采用整体的金属壳,屏蔽的效果愈好,但所费材料愈多。

高导磁性的材料可以引导磁力线较多地通过这些材料,而减少被屏蔽区域中的磁力线。

屏蔽物通常是接地的,以免积累电荷的影响。

电磁波向大块金属透入时将不断衰减,直到衰减为零。

衰减的程度随着材料的电导率、磁导率及电磁波频率的增加而加大。

屏蔽的要求较高时往往采用多层屏蔽。

2例如有时采用铸铁、坡莫合金、电解铜3种材料制成多层屏蔽,以满足导电、导磁等要求。

但是实现完全的屏蔽是很难办到的,因为被屏蔽的区域与其余区域之间往往仍需要有电路的连接,引线与引线、引线与外壳之间总存在着绝缘间隙,仍然为电磁波提供通道。

即使对于完全封闭的金属壳,在频率极低的外部电磁场作用下,理论上内部的磁通密度并不为零。

电磁场在导电介质中传播时,其场量(E和H)的振幅随距离的增加而按指数规律衰减。

从能量的观点看,电磁波在导电介质中传播时有能量损耗,因此,表现为场量振幅的减小。

导体表面的场量最大,愈深入导体内部,场量愈小。

这种现象也称为趋肤效应。

利用趋肤效应可以阻止高频电磁波透入良导体而作成电磁屏蔽装置。

它比静电、静磁屏蔽更具有普遍意义。

电磁屏蔽是抑制干扰,增强设备的可靠性及提高产品质量的有效手段。

合理地使用电磁屏蔽,可以抑制外来高频电磁波的干扰,也可以避免作为干扰源去影响其他设备。

屏蔽技术1电磁屏蔽原理屏蔽的定义利用磁性材料或者低阻

屏蔽技术1电磁屏蔽原理屏蔽的定义利用磁性材料或者低阻


(2)涡流效应:电磁波在金属壳体上产生感应涡流, 而这些涡流又产生了与原磁场反相的磁场,抵消削弱 了原磁场而达到屏蔽作用。(这种方法忽略磁导率的因子,
误差大,应用受到局限)

(3)电磁矢量分析:用电磁失量方程来分析,精确度 很高。(由于计算复杂也受到一定限制)
2.2 屏蔽效能
• 屏蔽壳体可以做成金属隔板式、盒式, 也可以作成电缆屏蔽和连接器屏蔽。 • 屏蔽的壳体一般有实芯型、非实芯型(如 金属网)和金属编织带几种类型,后者主 要用作电线的屏蔽。 • 各种屏蔽体的性能,均用该屏蔽体的屏 蔽效果来表示。
随着频率增加,
材料的电导率σ 也起一定作用。 图中A是磁场源,B是接受设备,C是磁场屏蔽体
低频磁场屏蔽材料选择原则:
• (1)屏蔽层的开口或缝隙处不能切断磁力 线(见课本P44图2-7) • (2)屏蔽材料的磁导率要足够高; • (3)屏蔽层数要满足要求; • (4)屏蔽层厚度要厚。 • 不能用于高频,否则,由于磁性损耗导 至导磁率明显下降。
要达到静电屏蔽的目的, 一定要将屏蔽壳体接地
要求屏蔽外壳接地电阻愈低愈好。一般设计在1欧以下
2低频磁场屏蔽
从狭义角度,是指甚低频(VLF)和极低频(ELF)的磁场屏 蔽。 主要屏蔽机理是利用高导磁材料具有低磁阻的特性,使 磁场尽可能通过磁阻很小的屏蔽壳体,而尽量不扩散到 外部空间。屏蔽壳体对磁场起磁分路作用。其屏蔽效能 主要取决于屏蔽 材料的磁导率μ;
屏蔽 静电屏蔽:主要防止静电藕合干扰; 磁屏蔽:主要防止低频磁场干扰; 电磁屏蔽:主要防止高频场的干扰。
1.静电屏蔽
• 消除两个设备、装置及电路之间由于分布电 容藕合所产生的静电场干扰称之为静电屏蔽。 • 屏蔽的机理:利用低阻金属材料制成容器使 其内部的电力线不传到外部,而外部的电力 线也不影响到内部,把电场终止在屏蔽壳体 接地来实现 • 由电磁场理论可知,导体在电场中要产生静 电平衡,导体是个等位体,导体表面是个等 位面,即导体内部的静电场为零.也就是说 导体不让电力线通过。

电磁屏蔽原理

电磁屏蔽原理

电磁屏蔽原理
电磁屏蔽是一种能有效抑制外界电磁波干扰的技术,它通常用于电子设备的数据传输,保证信号完整无损地传输到目标位置。

今天,电磁屏蔽技术已经在电子行业广泛应用,比如电脑、手机、手表、汽车电子、数码产品等。

本文将着重介绍电磁屏蔽的原理,并分析其优缺点。

电磁屏蔽原理如下:一是屏蔽器,其作用是将有害的电磁辐射阻隔在室内,从而确保设备不受外界干扰;二是金属屏蔽器,其作用是把外来电磁波撞击在金属外壁上,使它们不能进入室内,从而减少了干扰;三是电磁屏蔽布,它可以有效阻止电磁波射透,并降低电磁波传播的距离,使室内内部设备有效地保护。

电磁屏蔽技术的优点是:一是保护性很强,可以有效防止外界电磁辐射对设备的伤害;二是可以减少电磁波的距离,并有效抑制电磁波的传播;三是能够提高设备的可靠性,确保信号可靠有效地传输到目标位置;四是为用户提供防止电磁辐射伤害的安全机制,保护用户的身体健康,同时也能有效减少一些由电磁辐射引起的设备故障。

而电磁屏蔽技术的缺点也是显而易见的:一是电磁屏蔽技术的实施需要一定的成本,而且可能要重新设计电子设备的外壳,从而增加了设备成本;二是电磁屏蔽的规格较高,在设计过程中,可能会出现不同的技术问题,从而导致设备性能的降低;三是电磁屏蔽技术在某些环境中并不完美,比如在低频电磁场中,它可能无法有效阻挡外界电磁辐射,从而出现设备故障。

综上所述,电磁屏蔽是一种有效的技术手段,它可以阻挡外界的电磁辐射,保护室内设备的完整性,并提高设备的可靠性,为用户提供更加安全的环境。

但是,电磁屏蔽技术也有一定的局限性,它需要花费一定的成本,而且在特定环境下也可能不能完全阻挡外界电磁辐射,因此需要设计者在进行电磁屏蔽设计之前,要对不同环境进行全面研究和分析。

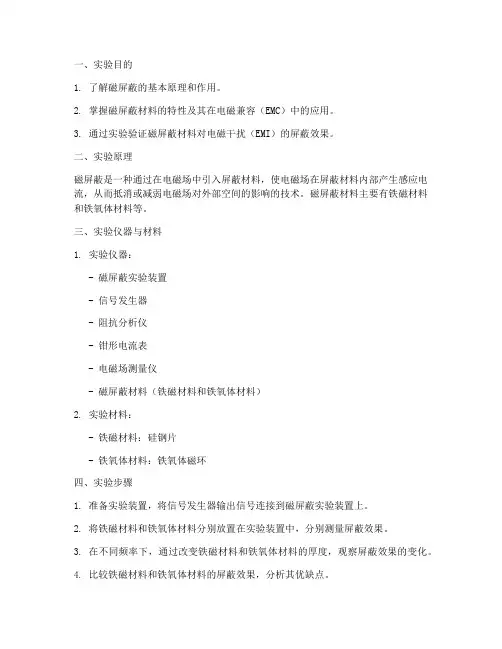

磁屏蔽实验报告

磁屏蔽实验报告

一、实验目的1. 了解磁屏蔽的基本原理和作用。

2. 掌握磁屏蔽材料的特性及其在电磁兼容(EMC)中的应用。

3. 通过实验验证磁屏蔽材料对电磁干扰(EMI)的屏蔽效果。

二、实验原理磁屏蔽是一种通过在电磁场中引入屏蔽材料,使电磁场在屏蔽材料内部产生感应电流,从而抵消或减弱电磁场对外部空间的影响的技术。

磁屏蔽材料主要有铁磁材料和铁氧体材料等。

三、实验仪器与材料1. 实验仪器:- 磁屏蔽实验装置- 信号发生器- 阻抗分析仪- 钳形电流表- 电磁场测量仪- 磁屏蔽材料(铁磁材料和铁氧体材料)2. 实验材料:- 铁磁材料:硅钢片- 铁氧体材料:铁氧体磁环四、实验步骤1. 准备实验装置,将信号发生器输出信号连接到磁屏蔽实验装置上。

2. 将铁磁材料和铁氧体材料分别放置在实验装置中,分别测量屏蔽效果。

3. 在不同频率下,通过改变铁磁材料和铁氧体材料的厚度,观察屏蔽效果的变化。

4. 比较铁磁材料和铁氧体材料的屏蔽效果,分析其优缺点。

5. 记录实验数据,绘制屏蔽效果曲线。

五、实验结果与分析1. 实验结果:(1)在相同厚度下,铁磁材料的屏蔽效果优于铁氧体材料。

(2)随着频率的增加,铁磁材料和铁氧体材料的屏蔽效果均有所下降。

(3)在相同频率下,铁磁材料的屏蔽效果比铁氧体材料更稳定。

2. 实验分析:(1)铁磁材料具有高磁导率,能有效降低磁通量,从而降低电磁干扰。

而铁氧体材料虽然磁导率较低,但其饱和磁感应强度高,能有效吸收电磁波能量,降低电磁干扰。

(2)随着频率的增加,电磁波穿透屏蔽材料的能力增强,导致屏蔽效果下降。

因此,在设计磁屏蔽系统时,应考虑电磁干扰的频率范围,选择合适的屏蔽材料。

(3)铁磁材料的屏蔽效果比铁氧体材料更稳定,因为铁磁材料的磁导率随频率变化较小,而铁氧体材料的磁导率随频率变化较大。

六、结论1. 磁屏蔽技术在电磁兼容(EMC)领域具有重要作用,能有效降低电磁干扰。

2. 铁磁材料和铁氧体材料均可用于磁屏蔽,但铁磁材料的屏蔽效果优于铁氧体材料。

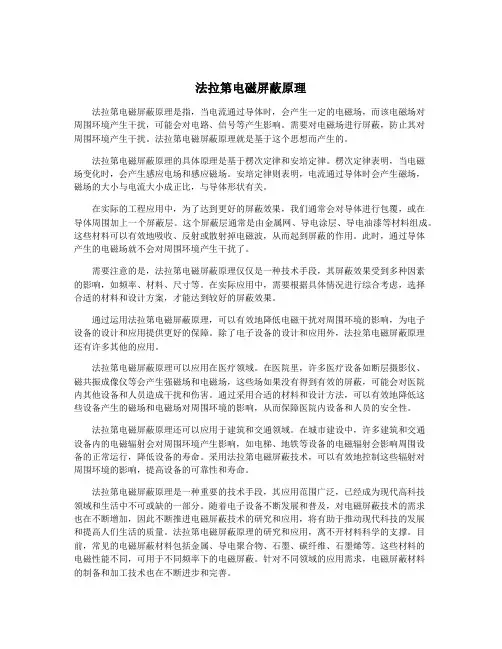

法拉第电磁屏蔽原理
