串联并联谐振电路频率计算公式

串联并联谐振电路频率计算公式一、串联谐振电路频率计算公式。

1. 公式推导。

- 对于串联谐振电路，其阻抗Z = R + j(X_L - X_C)，其中R为电阻，X_L=ω L为电感的感抗（ω = 2π f，L为电感值），X_C=(1)/(ω C)为电容的容抗，C为电容值。

- 在串联谐振时，X_L = X_C，即ω L=(1)/(ω C)。

- 解这个等式求ω，得到ω=(1)/(√(LC))，由于f = (ω)/(2π)，所以串联谐振频率f_0=(1)/(2π√(LC))。

2. 示例。

- 已知一个串联电路中，电感L = 10mH，电容C = 1μ F。

- 根据串联谐振频率公式f_0=(1)/(2π√(LC))，将L = 10×10^- 3H，C = 1×10^-6F代入公式。

- 先计算√(LC)=√(10×10^-3)×1×10^{-6}=√(10^-8) = 10^-4。

- 则f_0=(1)/(2π×10^-4)≈1591.55Hz。

二、并联谐振电路频率计算公式。

1. 公式推导（对于理想情况，即忽略电阻R时）- 对于并联谐振电路，当R很小可忽略时，其导纳Y = jω C+(1)/(jω L)。

- 在并联谐振时，导纳Y的虚部为0，即jω C+(1)/(jω L)=0。

- 化简可得ω C=(1)/(ω L)，解得ω=(1)/(√(LC))，所以并联谐振频率f_0=(1)/(2π√(LC))，这与串联谐振频率公式形式相同（在理想情况下）。

2. 考虑电阻R时的公式（以电感L与电阻R串联后再与电容C并联的电路为例）- 导纳Y=(1)/(R + jω L)+jω C。

- 在谐振时，Y的虚部为0。

- 经过复杂的复数运算（这里省略详细步骤），可得谐振频率f_0=(1)/(2π)√(frac{1){LC}-frac{R^2}{L^2}}，当Rllω L时，就近似为f_0=(1)/(2π√(LC))。

串联谐振电路与并联谐振电路的异同点

1. 序串联谐振电路与并联谐振电路是电工电子领域常见的两种谐振电路。

它们在电路工程中有着重要的应用，能够实现信号调理、滤波、放大等功能。

本文将就串联谐振电路与并联谐振电路的异同点展开讨论，以便读者更好地理解并应用这两种电路。

2. 串联谐振电路的特点及工作原理串联谐振电路是指电感、电容以及电阻按一定方式相串联连接的谐振电路。

它的特点在于在谐振频率下有较大的阻抗，能够实现对输入信号的放大和频率的选择性放大。

其工作原理主要包括通过电感和电容的能量存储和释放实现对特定频率的选择性增强，即对特定频率的输入信号放大。

3. 并联谐振电路的特点及工作原理并联谐振电路是指电感、电容以及电阻按一定方式相并联连接的谐振电路。

它的特点在于在谐振频率下有较小的阻抗，能够实现对输入信号的衰减和频率的选择性衰减。

其工作原理主要包括通过电感和电容的能量存储和释放实现对特定频率的选择性衰减，即对特定频率的输入信号衰减。

4. 串联谐振电路与并联谐振电路的异同点4.1 谐振频率特性串联谐振电路和并联谐振电路在谐振频率特性上有明显不同。

串联谐振电路的谐振频率由电感和电容的参数来决定，而并联谐振电路的谐振频率也由电感和电容的参数来决定。

不同之处在于，串联谐振电路在谐振频率下有较大的阻抗，而并联谐振电路在谐振频率下有较小的阻抗。

4.2 阻抗特性串联谐振电路和并联谐振电路在阻抗特性上也有明显不同。

串联谐振电路在谐振频率下有较大的阻抗，能够实现对输入信号的放大和频率的选择性放大；而并联谐振电路在谐振频率下有较小的阻抗，能够实现对输入信号的衰减和频率的选择性衰减。

4.3 应用特点由于其不同的谐振频率特性和阻抗特性，串联谐振电路和并联谐振电路在应用特点上也有所不同。

串联谐振电路常用于在特定频率下对输入信号进行放大和选择性放大的应用，如滤波器、频率选择性放大等；而并联谐振电路常用于在特定频率下对输入信号进行衰减和选择性衰减的应用，如滤波器、频率选择性衰减等。

§10-4-RLC并联电路的谐振

的电感及此时的输出电压有效值。

Us

Rs
U1

I
g mU 1
L
C
II

RL Uout

III
X

Us

Rs
U1

g mU 1
L
C

RL Uout

解：（1）10MHIz时负载阻抗I：I
III
1
1
ZL
1

jC
1
397.81 88.86
j2 107 40 1012
返回
X
3. 实际的并联谐振电路
电感线圈与电容元件并联。

3.1 谐振条件及谐振频率 Is
U
电路的导纳：

C
L
R
Y

jC

1
R j L

jC

R2
R
( L)2

j
R2
L ( L)2

R2
R
( L)2

j(C

R2
L ( L)2
)
X
3.实际的并联谐振电路
令导纳的电纳分量为零，得到谐振频率：
返回
X
0
1 LC
1 R2C L
当R L 时，电路不可能发生谐振。
C
电路的品质因数：
Q

R2
0 L (0L)2

R2
(0L)2
R

0 L
R
X
3.实际的并联谐振电路
3.2 谐振时的阻抗
Z0

1 Y0

并联谐振w计算公式

并联谐振w计算公式
1. 并联谐振的概念。

- 在含有电感L、电容C和电阻R（一般为电感的等效串联电阻）的并联电路中，当电路端电压和总电流同相时，电路呈电阻性，这种现象称为并联谐振。

2. 并联谐振角频率ω的计算公式推导。

- 对于由电感L、电容C和电阻R组成的并联电路，其导纳Y = G + j(B)，其中G=(1)/(R)（R为并联支路的电阻），B = B_L - B_C，B_L=(1)/(ω L)，B_C=ω C。

- 在谐振时，虚部B = 0，即B_L = B_C，(1)/(ω L)=ω C。

- 由此可推出并联谐振角频率ω=(1)/(√(LC))。

- 如果考虑电感线圈存在电阻R（电感的等效串联电阻），对于R、L并联再与C并联的电路，其导纳Y=(1)/(R + jω L)+jω C。

- 先对(1)/(R + jω L)进行分母实数化，(1)/(R + jω L)=(R - jω L)/(R^2)+(ω
L)^{2}。

- 则Y=(R)/(R^2)+(ω L)^{2}+j(ω C-(ω L)/(R^2)+(ω L)^{2})。

- 在谐振时Y的虚部为0，即ω C-(ω L)/(R^2)+(ω L)^{2} = 0。

- 解这个方程可得ω=√(frac{1){LC}-frac{R^2}{L^2}}（当Rll√(frac{L){C}}时，ω≈(1)/(√(LC))）。

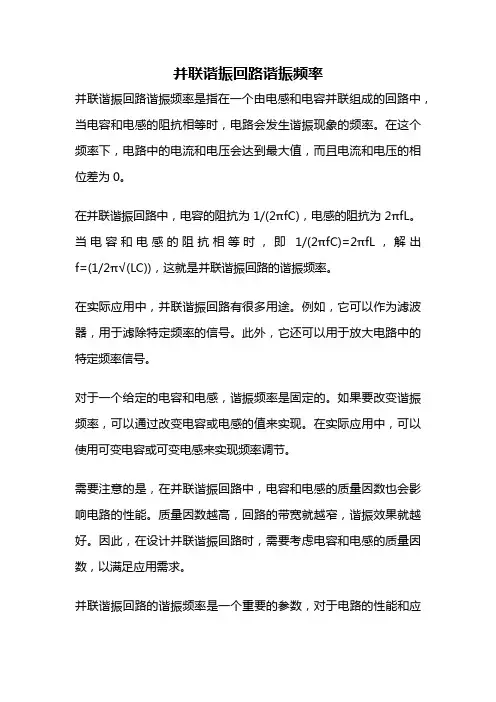

并联谐振回路谐振频率

并联谐振回路谐振频率
并联谐振回路谐振频率是指在一个由电感和电容并联组成的回路中，当电容和电感的阻抗相等时，电路会发生谐振现象的频率。

在这个频率下，电路中的电流和电压会达到最大值，而且电流和电压的相位差为0。

在并联谐振回路中，电容的阻抗为1/(2πfC)，电感的阻抗为2πfL。

当电容和电感的阻抗相等时，即1/(2πfC)=2πfL，解出f=(1/2π√(LC))，这就是并联谐振回路的谐振频率。

在实际应用中，并联谐振回路有很多用途。

例如，它可以作为滤波器，用于滤除特定频率的信号。

此外，它还可以用于放大电路中的特定频率信号。

对于一个给定的电容和电感，谐振频率是固定的。

如果要改变谐振频率，可以通过改变电容或电感的值来实现。

在实际应用中，可以使用可变电容或可变电感来实现频率调节。

需要注意的是，在并联谐振回路中，电容和电感的质量因数也会影响电路的性能。

质量因数越高，回路的带宽就越窄，谐振效果就越好。

因此，在设计并联谐振回路时，需要考虑电容和电感的质量因数，以满足应用需求。

并联谐振回路的谐振频率是一个重要的参数，对于电路的性能和应
用有着重要的影响。

了解谐振频率的计算方法和影响因素，有助于更好地设计和应用并联谐振回路。

正弦交流电路中的谐振、功率等相关概念

正弦交流电路中的谐振、功率等相关概念在正弦交流电路中，谐振是指电路中电感（L）和电容（C）的阻抗对频率的变化呈现出共振现象的情况。

正弦交流电路中的谐振可以分为串联谐振和并联谐振两种情况。

1. 串联谐振：当电感和电容串联连接时，电路在特定的频率下，电感的感抗和电容的容抗大小相等且相互抵消，此时电路的总阻抗达到最小值，电路呈现出谐振现象。

2. 并联谐振：当电感和电容并联连接时，电路在特定的频率下，电感的感抗和电容的容抗大小相等且相互抵消，此时电路的总阻抗达到最大值，电路呈现出谐振现象。

谐振频率（Resonant Frequency）是指使电路达到谐振状态所需的频率，对于串联谐振和并联谐振电路而言，其谐振频率分别为：f=谐振电路在谐振频率下具有以下特性：1. 电流最大：在谐振频率下，电路中的电流达到最大值，而电压最小。

2. 总阻抗最小：在谐振频率下，电路的总阻抗达到最小值，等于电路中的纯电阻值（串联谐振）或者最大值（并联谐振）。

3. 功率因数为1：在谐振频率下，电路中的电感和电容的感抗和容抗大小相等且相互抵消，电路中只有纯电阻，功率因数为1，电路无功耗。

4. 能量传递效率最高：在谐振频率下，电路中的能量传递效率最高，能量传输损耗最小。

功率是交流电路中一个重要的参数，其计算方法是：P=VIcosϕ其中，V 为电压，I 为电流，ϕ为电压和电流的相位差， cosϕ为功率因数。

在谐振状态下，电路中的功率因数为1，因此电路的功率可以简化为：P=VI在串联谐振电路中，电压和电流同相位，功率为正数；在并联谐振电路中，电压和电流反相位，功率为负数，表示能量的吸收。

总之，在正弦交流电路中，谐振和功率是交流电路中的重要概念，对于电路的设计和分析具有重要意义。

并联谐振计算公式

并联谐振计算公式并联谐振是电子电路中一个挺重要的概念，要搞清楚并联谐振，那得先从它的计算公式说起。

在电路中，并联谐振发生时，总导纳为零，也就是总电流最小。

这时候的计算公式涉及到电感、电容和角频率这些元素。

咱们先来看并联谐振的阻抗表达式：Z = (R^2 + (ωL - 1/ωC)^2)^0.5 。

这里面的 R 是电阻，ω 是角频率，L 是电感，C 是电容。

当并联谐振发生时，阻抗达到最大值，导纳最小，电流也就最小啦。

此时，ωL = 1/ωC 。

要计算谐振频率ω0 ，可以通过公式ω0 = 1/√(LC) 得到。

接下来咱们说一下品质因数 Q ，它反映了谐振电路的性能。

对于并联谐振电路，品质因数Q = R √(C/L) 。

还记得我之前带过一个学生小明，他刚开始接触并联谐振计算公式的时候，那叫一个头疼。

我就跟他说：“别慌，咱们一步步来。

”我给他举了个例子，比如说有一个并联电路，电感是 10 毫亨，电容是 1 微法，电阻是 10 欧姆。

咱们先算谐振频率，把数值代入ω0 = 1/√(LC) ，就能算出谐振频率啦。

小明跟着我一步一步算，慢慢地就找到感觉了。

在实际应用中，并联谐振计算公式能帮我们解决好多问题。

比如说在无线电通信中，我们要选择合适的电感和电容来达到特定的谐振频率，这时候就得靠这些公式啦。

还有在电力系统中，为了减少谐波对电网的影响，也得用到并联谐振的知识和相关计算公式。

总之，并联谐振计算公式虽然看起来有点复杂，但只要咱们多练习、多琢磨，就能熟练掌握，为解决各种电路问题提供有力的工具。

就像小明后来一样，通过不断地练习，他对这些公式越来越熟悉，处理电路问题也变得得心应手啦。

所以呀，大家别被这些公式吓到，只要用心，都能搞定！。

电路的谐振频率

电路的谐振频率1. 电路谐振的基本概念电路谐振是指当电路中的电感和电容元件达到特定数值时，电路将出现共振现象。

在共振状态下，电路的谐振频率是一个非常重要的参数。

电路的谐振频率决定了电路对某个特定频率的响应强度，也是电路在通信、无线电等领域中的重要应用。

2. 电路谐振频率的定义电路的谐振频率是指当电路中的电感和电容元件达到共振状态时，电路对特定频率的响应最强烈的频率。

谐振频率通常用符号f0表示，单位是赫兹（Hz）。

3. 谐振频率的计算公式对于串联谐振电路，谐振频率的计算公式为：f0 = 1 / (2π√(LC))其中，f0为谐振频率，L为电感，C为电容。

对于并联谐振电路，谐振频率的计算公式为：f0 = 1 / (2π√(1/LC))4. 串联谐振电路与并联谐振电路4.1 串联谐振电路串联谐振电路是由电感和电容串联而成的电路。

在串联谐振电路中，电感和电容的阻抗相加，电路的总阻抗将取决于电感和电容的阻抗大小和相位关系。

当电感和电容的阻抗大小和相位关系满足特定条件时，电路将发生共振。

4.2 并联谐振电路并联谐振电路是由电感和电容并联而成的电路。

在并联谐振电路中，电感和电容的导纳相加，电路的总导纳将取决于电感和电容的导纳大小和相位关系。

当电感和电容的导纳大小和相位关系满足特定条件时，电路将发生共振。

5. 谐振频率的影响因素谐振频率受到电路中电感和电容的数值以及其他因素的影响。

以下为影响谐振频率的几个重要因素：5.1 电感的值电感是电路中的重要元件，它的数值大小会直接影响谐振频率。

当电感的数值增大时，谐振频率将减小；当电感的数值减小时，谐振频率将增大。

5.2 电容的值电容是电路中的重要元件，它的数值大小同样会直接影响谐振频率。

当电容的数值增大时，谐振频率将增大；当电容的数值减小时，谐振频率将减小。

5.3 电阻的值电路中的电阻也会对谐振频率产生影响。

电路的有耗性会导致谐振频率偏离理论值。

在实际电路中，我们通常需要考虑电阻的影响，并进行相应的修正。

R,L,C串并联谐振电路特性分析及应用

R、L、C串/并联谐振电路的特性分析及应用摘要：本文对RLC串联、RLC并联及RL-C并联三种谐振电路的阻抗Z、谐振频率、及品质因数Q三种特性进行了分析。

其中品质因数Q是电路在谐振状态下最为重要的电路特性，我们从Q的几种定义出发，着重研究了它对三种最基本的谐振电路的几个重要影响。

同时简单介绍了串/并联谐振电路在生活中的具体应用。

关键词：谐振电路；谐振特性；品质因数目录0 引言： (1)1 RLC串联与RLC并联及RL-C并联电路阻抗及谐振频率 (2)1.1 RLC串联电路的阻抗及谐振频率 (2)1.2 RLC并联电路的阻抗及谐振频率 (2)1.3 RL-C并联电路的阻抗及谐振频率 (3)2 R、L、C串/并联电路的品质因数Q (3)2.1 电路的品质因数Q (3)2.2 谐振电路的品质因数Q的几点重要性 (4)2.2.1 Q对回路中能量交换及能量储存的影响 (4)2.2.2 Q值与谐振电路的选择性 (4)2.2.2.1 Q值与串联谐振电路的选择性 (4)2.2.2.2 Q值与RL-C并联谐振电路的选择性 (6)2.2.2.3 RLC并联谐振回路与RL-C并联谐振回路的品质因数的统一性 (8)3 谐振电路在生活中的应用 (11)0 引言：构成各种复杂电路的基础通常是RLC 串/并联谐振电路，本文就简单介绍了其三种连接方式如图，而了解这些基本电路的频率特性对于理解更复杂的电路甚至实用电路是非常有益的,并且对于深入了解其它重要的相关特性是十分有帮助的。

本文简单阐述了下面三种电路图的Z 、ω及Q 以及一些具体实际的应用。

下面是R 、L 、C 串/并联谐振电路的简图，如图1，图2，图3所示。

•R U•L U＋•U•C U图1,串联谐振电路RLC•U— 图2，并联谐振电路RLC图3,并联谐振电路C RL -1 RLC 串联与RLC 并联及RL-C 并联电路阻抗及谐振频率 1.1 RLC 串联电路的阻抗及谐振频率由图1知RLC 串联电路的复阻抗Z 和阻抗z 分别为()()22111CL R z L L j R C jL j R Z ωωωωωω-+=-+=-+=电路中的I 和z 以及U 之间的关系为：()221CL R U zU I ωω-+==(1)由于谐振时01=-C L ωω，故谐振时的电流 R U I I =00为。

电容与电感并联谐振公式

电容与电感并联谐振公式
电容与电感并联谐振公式，又称为LC谐振公式，是电路中用于描述电容器和电感器之间能量交换的公式。

在电容与电感并联的谐振电路中，电容器和电感器是并联连接的，它们共享相同的电压。

当电压频率与电路的共振频率相等时，电容器和电感器之间的能量交换最大。

谐振频率f可以通过以下公式来计算：
f = 1 / (2π√(LC))
其中，f表示谐振频率，π是一个数学常数（约等于3.14159），L表示电感器的电感值，C表示电容器的电容值。

这个公式告诉我们，当电容和电感的值确定后，谐振频率是一个定值。

换句话说，通过调节电容和电感值，我们可以改变谐振频率，从而满足不同电路需求。

另外，谐振电路的品质因数Q也是一个重要的参数。

品质因数可以通过以下公式来计算：
Q = 2πfL / R
其中，Q表示品质因数，R表示电路的电阻值。

品质因数越高，谐振电路的响应越尖锐。

总结一下，电容与电感并联谐振公式通过描述电路中的电容和电感之间的能量交换，它可以帮助我们计算谐振电路的频率和品质因数。

理解和应用这个公式可以帮助我们设计和优化谐振电路，满足特定的电路需求。

RLC并联谐振的幅频特性曲线和品质因数的研究

RLC并联谐振的谐振曲线和品质因数的研究
摘要：通过对不同阻抗情形下并联谐振频率特性曲线的研究探讨并联谐振的特点以及品质因数受到电阻的影响。

关键词：并联谐振、谐振曲线、品质因数
引言：在实验三中，我们着重研究了RC电路和RL电路的幅频特性以及RLC串联电路的谐振曲线和品质因数，本文就RLC并联谐振的情况下的谐振曲线与品质因数做进一步的探究。

原理：下图所示是电阻R、线圈L和电容器C
并联的电路。

其等效阻抗为：
此时电路呈电阻性，形成并联谐振状态。

此时等效阻抗为Z0=L/RC。

在电源电压一定时，电流将在谐振时达最小值，即I=I0=U/|Z0|
并联谐振频率为：
并联谐振电路的品质因数就是电感线圈（含电阻R）的品质因数，即
实验数据：U=12V;C=3μF;L=1H
1.R=5Ω
2.R=50Ω
3.R=0.5Ω
4.R=500Ω
以lgf为横坐标，以U纵坐标分别作图如下：
数据的分析与讨论：有实验数据会出的图像我们可以明显看出：
● RLC 并联电路达到谐振时支路电流最小接近于零。

● 阻抗越小，曲线越尖锐，电路的选择性越好，即Q 值越大。

结论：实验结果基本与理论一致。

即RLC 并联电路谐振状态下电流值最小且在阻抗越小时越尖锐。

参考文献：《电工学电工技》、《模拟电子技术基础》。

串联谐振并联谐振的条件

串联谐振并联谐振的条件串联谐振和并联谐振是电路中常见的现象，它们分别指的是在串联电路和并联电路中，电感和电容之间形成谐振的条件。

下面将分别介绍串联谐振和并联谐振的条件。

一、串联谐振的条件串联谐振是指在串联电路中，电感和电容之间形成谐振的现象。

要实现串联谐振，需要满足以下条件：1. 电感和电容并联连接，形成一个串联电路。

2. 电感和电容的谐振频率相等，即电感的感抗和电容的阻抗相等。

3. 电感和电容的谐振频率由以下公式计算得出：谐振频率f = 1 / (2π√(LC))，其中 L 表示电感的值，C 表示电容的值。

4. 在谐振频率下，串联电路的阻抗最小，电压和电流的幅值最大。

二、并联谐振的条件并联谐振是指在并联电路中，电感和电容之间形成谐振的现象。

要实现并联谐振，需要满足以下条件：1. 电感和电容串联连接，形成一个并联电路。

2. 电感和电容的谐振频率相等，即电感的感抗和电容的阻抗相等。

3. 电感和电容的谐振频率由以下公式计算得出：谐振频率f = 1 / (2π√(LC))，其中 L 表示电感的值，C 表示电容的值。

4. 在谐振频率下，并联电路的阻抗最大，电压和电流的幅值最大。

总结：串联谐振和并联谐振都是通过调节电感和电容的值，使电路在特定频率下实现谐振。

在串联谐振中，串联电路的阻抗最小，电压和电流的幅值最大；而在并联谐振中，并联电路的阻抗最大，电压和电流的幅值最大。

需要注意的是，谐振频率由电感和电容的值决定，如果电感或电容的值发生变化，谐振频率也会发生变化。

另外，谐振频率只是电路中的一个特定频率，除此之外，电路还可以在其他频率下工作，但不会实现谐振现象。

在实际应用中，串联谐振和并联谐振有着广泛的应用。

例如，在无线电通信领域中，天线和电路之间的匹配也是通过调节电感和电容的值来实现的。

此外，在音响设备中，调节音箱中的电感和电容的值可以改变音质和音量。

因此，了解串联谐振和并联谐振的条件对于电路设计和调试非常重要。

并联电路谐振实验报告

并联电路谐振实验报告并联电路谐振实验报告引言：在电路实验中，谐振是一个重要的概念。

并联电路谐振实验是通过改变电路中的电感和电容的数值，观察电路中电压和电流的变化情况，从而研究并理解谐振现象的产生和特性。

实验目的：本次实验的主要目的是通过调节电感和电容的数值，观察并记录并联电路中电压和电流的变化情况，进一步了解并联电路的谐振现象。

实验原理：并联电路是由电感和电容并联而成的电路。

在谐振频率下，电感和电容的阻抗相等，电路中的电压和电流达到最大值。

谐振频率的计算公式为：f = 1 /(2π√LC)，其中f为谐振频率，L为电感的值，C为电容的值。

实验步骤：1. 首先，将电感和电容并联连接，组成并联电路。

2. 接下来，将信号发生器的输出端与并联电路的输入端相连。

3. 调节信号发生器的频率，从低到高，观察并记录并联电路中的电压和电流的变化情况。

4. 当观察到电压和电流达到最大值时，记录此时的频率，即为并联电路的谐振频率。

实验结果与分析：通过实验观察和记录，我们得到了并联电路在不同频率下的电压和电流值。

根据实验数据，我们可以绘制出电压和频率、电流和频率的曲线图。

在谐振频率下，电压和电流的值达到最大值。

这是因为在谐振频率下，电感和电容的阻抗相等，电路中的电压和电流受到最小的阻碍，因此达到最大值。

而在非谐振频率下，电路中的电压和电流受到阻碍，因此值较小。

实验中还可以通过改变电感和电容的数值，观察并记录电压和电流的变化情况。

当电感或电容的值增大时，谐振频率会变小，电路中的电压和电流的峰值也会变大。

相反，当电感或电容的值减小时，谐振频率会变大，电路中的电压和电流的峰值也会变小。

实验应用：并联电路谐振在实际中有着广泛的应用。

例如，在无线通信中，谐振电路可以用来选择特定的频率进行信号传输。

在无线电收音机中，谐振电路可以用来选择特定的频率进行信号接收。

此外，谐振电路还可以用于滤波器的设计和制造，用来选择特定频率的信号。

结论：通过本次实验，我们深入了解了并联电路谐振的原理和特性。

并联谐振电路的品质因数计算

并联谐振电路的品质因数计算品质因数（Quality Factor），又称谐振品质因数或简称品质因数，是衡量谐振电路性能优劣的一个重要指标。

它是指电路中储能元件的能量损耗与能量存储的比值，用Q来表示。

在并联谐振电路中，品质因数的计算主要涉及电感元件、电阻元件和电容元件。

1.并联谐振电路的结构和工作原理2.并联谐振电路的频率响应特性3.并联谐振电路的谐振频率计算由于并联谐振电路的电感和电容是并联连接的，所以在计算谐振频率时，需要使用并联电感和并联电容的等效值，可以由以下公式得到：1/ω₀²=1/LC其中，ω₀为谐振频率，L为电感的值，C为电容的值。

品质因数的计算公式为：Q=ω₀L/R其中，Q为品质因数，ω₀为谐振频率，L为电感的值，R为电阻的值。

5.品质因数的物理意义品质因数的大小反映了并联谐振电路的能量损耗程度，品质因数越大，代表电路的损耗越小，能量存储的时间越长，电路的稳定性和效率越高。

6.品质因数的优化方法提高并联谐振电路的品质因数可以通过以下方法实现：（1）增大电感的值，减小电阻的值，可以使品质因数增大，但电感的增大会增加电路的体积和成本。

（2）减小电容的值，同样可以使品质因数增大，但过小的电容值会降低谐振频率。

（3）改进材料和工艺，减少电路的损耗，提高品质因数。

（4）使用高品质的元件，例如高精度的电容、电感和电阻，提高品质因数。

总结：品质因数是并联谐振电路的一个重要指标，它反映了电路中储能元件的能量损耗与能量存储的比值。

品质因数的计算可以通过公式Q=ω₀L/R得到，其中Q为品质因数，ω₀为谐振频率，L为电感的值，R为电阻的值。

提高品质因数可以通过调整电路元件的参数、改进材料和工艺等方法来实现，从而提高电路的稳定性和效率。

并联谐振的条件公式

谐振频率公式，串联谐振和并联谐振中有公式w=1/√LC。

并联中还有公式谐振时Z=L/RC。

并联谐振是指在电阻、电容、电感并联电路中，出现电路端电压和总电流同相位的现象。

其特点是：并联谐振是一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，谐振时，电路的总电流最小，而支路电流往往大于电路中的总电流。

发生并联谐振时，在电感和电容元件中流过很大的电流，因此会造成电路的熔断器熔断或烧毁电气设备的事故；但在无线电工程中往往用来选择信号和消除干扰。

串联谐振的计算公式是什么

串联谐振的计算公式是什么串联谐振是电路中一种特殊的振荡现象，主要用于构建谐振电路，应用于无线电通信、无线电发射器和接收器、音频放大器等领域。

串联谐振电路由电感、电容和电阻组成，其计算公式主要包括谐振频率、品质因数、等效电阻等。

下面将详细介绍串联谐振的计算公式。

1. 串联谐振频率（Resonant Frequency）：串联谐振频率是指在电路中产生谐振现象时，电路中传递的电流和电压幅值最大的频率。

串联谐振频率的计算公式如下：f=1/(2*π*√(L*C))2. 谐振电容（Resonance Capacitance）：若谐振电路中的电感已知，为了使得串联谐振频率等于设定的频率，可以通过调整电容的值来实现。

谐振电容的计算公式如下：C=1/(4*π^2*f^2*L)3. 品质因数（Quality Factor）：品质因数是衡量电路的谐振性能的重要指标，它表示了谐振电路中的能量储存和能量损耗之间的比例关系。

品质因数的计算公式如下：Q=(2*π*f*L)/R4.等效电阻（Equivalent Resistance）：等效电阻表示谐振电路中的电容和电感对电流的阻碍程度，也被称为电路的有功电阻。

等效电阻的计算公式如下：R=√(L/C)其中，R表示等效电阻，L表示电感的值，C表示电容的值。

5. 并联谐振频率（Parallel Resonant Frequency）：与串联谐振类似，电路中的电感、电容和电阻并联时，也可以形成谐振电路。

并联谐振频率的计算公式如下：f=1/(2*π*√(L*C))以上是串联谐振的计算公式。

需要注意的是，上述计算公式都是基于理想电路的假设，实际电路中可能存在误差或不完美之处。

因此，在实际应用中，还需根据具体情况进行实际测量和调整。

谐振频率和工作频率的关系

谐振频率是指系统或元件在其谐振环境中发生的振动频率，而工作频率是电路或系统工作的频率。

在某些情况下，谐振频率可以等于工作频率，例如在串联谐振电路中，当电源频率等于电路的谐振频率时，电路发生串联谐振，此时谐振频率等于工作频率。

但是，在一般情况下，谐振频率和工作频率是不同的。

例如，在并联谐振电路中，谐振频率与电路的特性有关，而工作频率是由电源的频率决定的。

在这种情况下，谐振频率和工作频率可以相差很远。

因此，谐振频率和工作频率之间的关系取决于具体的电路和其工作情况。

谐振频率计算公式单位

谐振频率计算公式单位
谐振频率计算公式：f=1/[2π√(LC)]，
其中f为频率，单位为赫兹(Hz)；
L为电感，单位为亨利(H)；
C为电容，单位为法拉(F)。

谐振频率指的是在含有电容和电感的电路中，如果电容和电感并联，可能出现于某个很小的时间段内：电容的电压逐渐升高，而电流却逐渐减少；电感的电流却逐渐增加，电感的电压却逐渐降低。

而在另一个很小的时间段内：电容的电压逐渐降低，而电流却逐渐增加；电感的电流却逐渐减少，电感的电压却逐渐升高。

电压的增加可以达到一个正的最大值，电压的降低也可达到一个负的最大值，同样电流的方向在这个过程中也会发生正负方向的变化，称为电路发生电的振荡,当谐振电路外部输入电压的正弦频率达到某一特定频率（即该电路的谐振频率）时，谐振电路的感抗与容抗相等，Z=R，谐振电路对外呈纯电阻性质，即为谐振。

发生谐振时，谐振电路将输入放大Q倍，Q为品质因数。
