地形图基本知识

地形图基本知识

一、比例尺
(一)地形图的比例尺
定义:地形图上一段直线长度与地面上相应线段的 实际水平长度之比
比例尺=图距/实距
1 l M L
某区域面积与实地对应区域的投影面积之比的关系式,即
1 f 2 M F
f-地图上某区域的面积,F-实地对应区域的投影面积。
(二)比例尺种类
数字比例尺
数字比例尺是用分子为 1,分母为整数的分数表示。设 图上一线段长度为l,相应实地的水平距离为L,则该地形 图的比例尺为
常用矿图图例表
常用矿图图例表
第二部分 地形图的应用
一.点位的坐标量测
例:量测A点坐标
1.恢复A点所在格网 2.过A作格网平行线 3.用比例尺量DX、DY 设量得DX=38.6m DY=41.3m 则 XA= 700+38.6= 738.6m YA=1100+41.3=1143.3m
1000 900 800 v 700 600 500 1000 1100 1200 1300 1400 1500 1:1000 h
幅内最著名的地名、厂矿企业或村庄 的名称作为图名。图名一般标注在地 形图北图廓外上方中央。
二、地形图的图廓外注记
基本比例尺地形图编号方法:在1:100万图幅编号后,依次 追加比例尺代码、行号和列号。 形式如下:
1:100万 行号
1:100万 列号
比例尺 代码
横行号 纵列号 (3位数) (3位数)
1:50万- B 1:25万-C 1:10万-D 1:5万-E 1:2.5万-F 1:1万-G 1:5千-H 例:I-49-48 I49D004012
(9-2-3)
500 1000 1100 1200 1300 1400 1500 1:1000

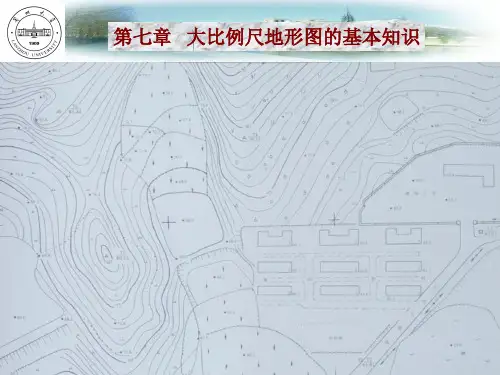

第七章 地形图基本知识

第七章  地形图基本知识

2.图示比例尺
如图所示,图示比例尺绘制在数字比例尺的下方,其作用是 便于用分规直接在图上量取线段的水平距离,同时还可以抵 消在图上量取长度时图纸伸缩的影响。
图示比例尺
二、比例尺的精度
人眼在图上能分辨的最小距离为0.1mm,因此在地形图上 0.1mm所代表的地面上的实地距离称为比例尺精度。即: 比例尺精度 0.1M(mm) 根据比例尺精度可以知道地面上量距应准确到什么程度, 比例尺越大,表示地形变化的状况越详细,精度越高。工 程常用的几种大比例尺地形图的比例尺精度,如表7-1所列。 比例尺
图7-3
图7-4
3) 1:5万、1:2.5万、1:1万比例尺地图的分幅和编号
每幅1:10万的图,可划分为四幅1:5万的图,分别 在1:10万的图号后面写上各自的代号A、B、C、D。 如北京某处所在的1:5万的图幅为J-50-5-B,见图 7-5所示。再将每幅1:5万的图四等分,就得1:2.5 万的图,分别以1、2、3、4编号,如北京某处所 在1:2.5的图幅编号为J-50-5-B-2,见图10-7中有 阴影线的图幅。每幅1:10万的图,按其经差和纬 差作8等分,就直接划分为64幅1:1万的图,以(1)、 (2)、……、(64)作编号,如北京某处所在的1:1 万的图幅为J-50-5-(15),见图7-6中有阴影线的 图幅。
图廓是地形图的边界线,有内、外图廓之分,如图7-10所示,内图廓 线就是坐标格网线,外图廓为图幅最外边界线,以较粗的实线描绘, 两图廓线之间的短线用来标记坐标值,以km为单位。图中左下角的3 420.0表示本图的起始纵坐标为3 420km,中间横线上34两字省去不写, 521.0表示本图的起始横坐标为521km。
这些特征点和特征线就构成地貌的轮廓特征。在地貌测绘 中,立尺点就应选择在这些特征点上,将这些特征点的平 面位置测绘在图上,并注记它们的高程,这样地貌特征线 的平面位置和坡度也就随之确定下来。然后根据坡度、平 距和等高距的关系便可勾绘出表示地貌的等高线图。 在地形测绘中,表示地貌的方法很多,对于大比例尺地形 图通常用等高线表示。下面就等高线的概念、特性和勾绘 方法做概要介绍: 一、等高线的概念 用不同高程而间隔相等的一组水平面 P1,P2,P3 与地表面 相截,在各平面上得到相应的截取线,将这些截取线沿着 垂直方向正射投影到水平投影面P上,便得到表示该地表面 的一些闭合曲线,即等高线。如图7-11所示的就是地面高 程为 90m、95m、100m 的等高线,所以等高线就是地面上 高程相等的相邻点连接而成的闭合曲线。

地形图基本知识

地形图基本知识
示坡线是垂直于等高线并指示坡度降落 方向的短线。
示坡线往外标注是山头,往内标注的则 是洼地。
2.山脊与山谷的等高线
沿着一个方向延伸的高地称为山脊,山脊上最 高点的连线称为山脊线或分水线。
山脊的等高线是一组凸向低处的曲线。 在两山脊间沿着一个方向延伸的洼地称为山谷, 山谷中最低点的连线称为山谷线。 山谷的等高线是一组凸向高处的曲线。
间曲线用0.15 mm的细长虚线表示。
4.助曲线
用间曲线还不能表示出的局部地貌,可按四分 之一基本等高距描绘的等高线称为助曲线。
助曲线用0.15 mm的细短虚线表示。
五、等高线的特性
(1)等高性 同一条等高线上各点的高程相 同。
(2)闭合性 等高线必定是闭合曲线。如不 在本图幅内闭合,则必在相邻的图幅内闭合。所以, 在描绘等高线时,凡在本图幅内不闭合的等高线, 应绘到内图廓,不能在图幅内中断。
1
16
4
64
16
2.编号方法
(1)坐标编号法
图号一般采用该图幅西南角坐标的公里数为编 号,x坐标在前,y坐标在后,中间有短线连接。
(2)数字顺序编号法
如果测区范围比较小,图幅数量少,可采用 数字顺序编号法。
12
3
4
56
7
8
9 10 11 12
13 14 15 16
三、图廓和接合图表
1.图廓
图廓是地形图的边界线,有内、外图廓线之分。
(一)配置 1、工具:经纬仪、图板、塔尺、小钢尺、量角器、 三棱尺、计算器、铅笔、橡皮等。
2、人员:观测员、记录计算员、绘图员各1人、立尺 员2人。
(二)步骤 1、安仪:在控制点A安置经纬仪,量取仪器高。 2、定向:后视(盘左瞄准)控制点B,度盘置零。

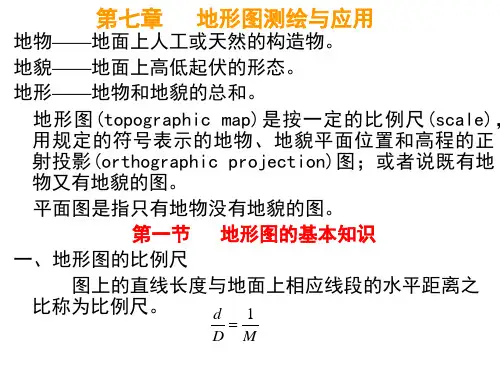

第七章 地形图的基本知识

第七章   地形图的基本知识

2) 山脊和山谷
山坡的坡度和走向发生改变时,在转折处就会出现山脊或山谷地貌。
山脊的等高线均向下坡方向凸出,两侧基本对称。山脊线是山体延伸的最高棱 线,也称分水线。
山谷的等高线均凸向高处,两侧也基本对称。山谷线是谷底点的连线,也称集 水线。
在土木工程规划及设计中,要考虑地面的水流方向、分水线、集水线等问题。 因此,山脊线和山谷线在地形图测绘及应用中具有重要的作用。
地形图图式中的符号有三类:地物符号 (feature symbols)、地貌符号 (geomorphy symbols)、注记符号(lettering symbols)。
二、地物的表示方法
地物符号分比例符号、非比例符号和半比例符号。
1) 比例符号
可以按测图比例尺缩小,用规定符号画出的地物符号称为比例符号,如房 屋、较宽的道路、稻田、花圃、湖泊等。
1)首曲线:按基本等高距勾绘的等高线 2)计曲线:为方便地形图的阅读和计算,从零米起算,每隔四条
首曲线加粗一条等高线,该等高线称为计曲线。
5、等高线特性: 1.同一等高线上各点高程相等。 2.等高线是闭合曲线,不在图内闭合,就在图外闭合。 3.等高线一般不相交、不重叠,只有悬崖才能相交, 陡壁才能重叠。 4.等高线与山脊线、山谷线成正交。 5.等高线越密,坡度越陡;反之越平缓。
中比例尺地形图系国家的基本地图,由国家专业测绘部门负责测 绘,目前均用航空摄影测量(aerial photogrammertry)方法成图, 小比例尺地形图一般由中比例尺地图缩小编绘而成。
城市和工程建设一般需要大比例尺地形图,其中比例尺为1:500和 1:1000的地形图一般用平板仪、经纬仪或全站仪等测绘;
(4) 地物注记
有些地物除了用相应的符号表示外,对于地物的性质、名称等在 图上还需要用文字和数字加以注记,

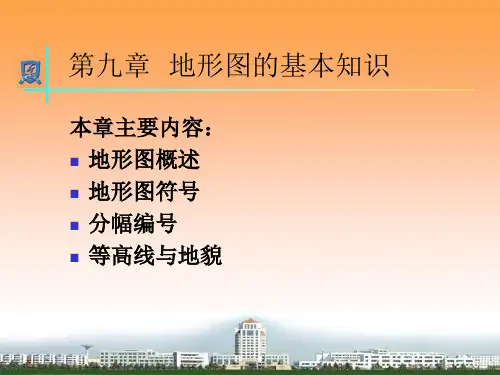

9地形图基本知识

9地形图基本知识

(一)梯形分幅
我国每一种基本比例尺地形图都规定有图 廓大小,且都有相应号码标志,基本比例 尺地形图采用经纬线分幅(梯形分幅), 并规定了相应编号。其分幅编号系统是以 1∶100万地图为基础,划分出1∶50万、 1∶25万、1∶10万3种比例尺;再以1∶10 万为基础,划分出1∶5、1:1万;又以 1∶5万为基础,划分出1∶2.5万比例尺。
2. 非比例符号

当地物的轮廓很小但很重要,依比例尺缩小 无法表示,则用规定尺寸的符号描绘在图上, 这种符号称为非比例符号。非比例符号只表示 地物的位置,每个符号规定 的定位点。
3. 线状(半依比例)符号

长度能依比例而宽度不能依比例缩绘的狭长 地物符号,称为线状符号或半比例符号。这 种符号的长度依真实情况测定,而其宽度和 符号样式有专门规定
二、 地图的比例尺
地图上直线的长度与地面上相应距离的水 平投影长度之比,称为地图的比例尺。 设图上某一直线的长度为l,地面相应线段 的实际水平长度为L,则该图的比例尺为:
1 l M L
比例尺有以下形式:


1. 数字比例尺
凡比例尺用分子为1,分母为整数的分 数表示的,称为数字比例尺。设图上的 线段长度为S,地面上相应线段的水平长 度为l,M为比例尺的分母,则图的数字 比例尺为:l/S = 1/(S/l)=1/M

1:50万:1:100万地形图一分为四,用 A、B、C、D表示,即经差3°,纬差2°

北京某地:北纬39 54 30, 东经116 28 25 图幅编号:J-50-A

1:25万 一幅1:100万地形图分为16幅,用 [1]……[16]表示,即经差1°30′,纬 差1° 40° 38° 36° 115°30′ 114° 117°

(完整版)地形图的基本知识

(完整版)地形图的基本知识
1234 5 6 7 8 9 10 11 12 13 14 15 16
(3)行列式编号 以代号(如A,B,C,…)的横行, 以阿拉伯数字为代号的纵列, 如下图A-4
A-1 A-2 A-3 A-4 A-5 A-6 B-1 B-2 B-3 B-4
C-2 C-3 C-4 C-5 C-6
(4)以最小比例尺图为基础分幅编号
为便于测图和用图,用各种符号将实地的 地物和地貌在图上表示出来,这些符号总称 为地形图图式(GB/t 7929-1995)。图式是由 国家统一制定的,它是测绘和使用地形图的 重要依据和标准
地形图图式制定原则:
简明 象形 易于判读地物
地形图图式的作用
地形图图式是地形图制图学的重要组成部分。 1、有助于“去粗取精”地把地表上最重要的信 息反映到图上去; 2、有助于在有限的图面上多反映一些信息 3、有助于读图 4、有助于美化图面
1:50万- B 1:25万-C 1:10万-D 1:5万-E 1:2.5万-F 1:1万-G 1:5千-H
例矩形分幅与编号
图幅为矩形: 50cm × 50cm,40cm× 50cm
或 40cm × 40cm,
基本方格: 10cm ×10cm
矩形分幅及面积
比例尺
1. 1:100万分幅与编号(国际分幅与编号)
(1)分幅方法
(2)编号方法
“横列-纵行”,如:J-50
1:50-1:1万地形图分幅与编号
1:100万1幅
2×2
4×4 12×12 2×2
10 25 50



8×8
5万 2×2 2.5万 1万
1:50-1:1万地形图分幅与编号
1:50万
4
3°, 2°

地形图的基础知识资料课件

地形图的基础知识资料课件

、成本低等特点。
遥感技术在地形图制作中的应用特点
03
信息量大、实时性强、精度较高,可大幅提高地形图制作的效
率和精度。
03
地形图的阅读和分 析
地形图的阅读
确定地图投影类型
根据地图用途选择合适的 地图投影,如等角投影、 等面积投影等。
识别地图符号
了解地图上各种符号的含 义,如等高线、颜色、数 字注记等。
地形图广泛应用于军事、经济、科研等领域,是地理信息科学研究和决策的重要依据。
详细描述
在军事领域,地形图是制定战略和战术的重要依据,可以帮助指挥官了解地形地貌、敌 情分布等信息。在经济领域,地形图可以帮助企业和政府机构进行资源调查、土地规划 、城市设计等工作。在科研领域,地形图是地理学、地质学、环境科学等领域进行科学
遥感技术的发展前景
高分辨率遥感卫星
随着遥感技术的发展,高分辨率遥感卫星将成为获取地形数据的重要手段。它们能够提供 更详细、更准确的地理信息,满足各种专业应用的需求。
遥感数据的处理和分析
遥感数据的处理和分析技术也在不断进步,能够提取更多有用的信息,如地形高度、植被 覆盖等。这将有助于提高地形图的精度和实用性。
地形图在规划中的应用
土地利用规划
根据地形图分析土地利用潜力和 适宜性,制定合局、道 路交通和绿地系统规划的可行性。
水利工程设计
在地形图上分析流域水系、地形地 貌和地质条件,进行水利工程设计 和选址。
04
地形图的数字化技 术
数字地形图的基本概念
数字地形图
研究的重要工具。
02
地形图的制作方法
传统手工制作方法
01
02
03
手工测量
使用尺、绳等工具实地测 量地形数据,精度较高但 工作量大。

地形图基本知识

地形图基本知识
(1)数字比例尺
1:500 ,1:1000 , 1 :2000 等
(2)图示比例尺
直线比例尺
1:500
复式比例尺——三棱尺 1:100、1:200、1:300、 1:250、1:400、1:500
三棱尺
5.比例尺的精度
人眼的最小鉴别角为60〃,最小距离分辨能力 是0.1mm; 地形图上0.1mm所代表的实地长度, 称为比 例尺的精度(δ)。即,δ=0.1mm×M
地形图的识读:判断和识别地形图上所
有划线、符号和注记的含义。
地形图的主要内容:
•数学要素——比例尺、坐标系、投影方式等; •自然地理要素——地貌、水系、植被、土壤等; •社会经济要素——居民、道路、经济文化、行政标志等; •注记和整饰要素——图名、图号、测图日期、测图单位、采
用的坐标系、高程系等。
北京:J-50
2、1:500000~1:5000地形图的分幅编号
±È Àý ³ß ͼ ·ù ¾­ ²î ·¶ Χ γ ²î Ð ÐÁ Êý Ð Êý Á¿ ع ϵ ÁÐ Êý ±È Àý ³ß ´ú Âë
²» ¬Í ±È Àý ³ß µÄ ͼ ·ù Êý Á¿ ¹Ø ϵ
1 1000000
中比例尺 1:2.5万~1:10万 小比例尺 1:20万~1:100万
3.大比例尺的选用
比例尺 1:10000 1:5000 1:2000 1:1000
1:500
用途
城市总体规划、厂址选择、区域布置、方案比选
城市详细规划、工程项目初步设计 城市详细规划、工程施工设计、竣工图、建筑设

4.比例尺的种类
4 1 0.25 0.0625
Ò» ·ù 1:5000 µÄ ͼ ·ù Ëù °ü º¬ ±¾ ͼ ·ù µÄ Êý Ä¿

地形图基本知识

地形图基本知识

地形图基本知识一、基本概念1、地形图坐标系我国的地形图采用高斯-克吕格平面直角坐标系。

在该坐标系中,横轴:赤道,用Y表示;纵轴:中央经线,用X表示;坐标原点:中央经线与赤道的交点,用O表示。

赤道以南为负,以北为正;中央经线以东为正,以西为负。

我国位于北半球,故纵坐标均为正值,但为避免中央经度线以西为负值的情况,将坐标纵轴西移500公里。

2、北京54坐标系1954年我国在北京设立了大地坐标原点,采用克拉索夫斯基椭球体,依此计算出来的各大地控制点的坐标,称为北京54坐标系。

3、WGS84坐标系即世界通用的经纬度坐标系。

4、6度带、3度带、中央经线我国采用6度分带和3度分带:1∶2.5万及1∶5万的地形图采用6度分带投影,即经差为6度,从零度子午线开始,自西向东每个经差6度为一投影带,全球共分60个带,用1,2,3,4,5,……表示。

即东经0~6度为第一带,其中央经线的经度为东经3度,东经6~12度为第二带,其中央经线的经度为9度。

如河北省位于东经113度-东经120度之间,跨第19带和20带,其中东经114度以西(包括阜平县的下庄乡以西、平山的温塘、苏家庄以西,井陉的矿区以西,邢台县的浆水镇以西,武安的活水乡以西,涉县全境)位于第19带,其中央经线为东经111度;114度以东到山海关均在第20带,其中央经线为117度。

1∶1万的地形图采用3度分带,从东经1.5度的经线开始,每隔3度为一带,用1,2,3,……表示,全球共划分120个投影带,即东经1.5~4.5度为第1带,其中央经线的经度为东经3度,东经4.5~7.5度为第2带,其中央经线的经度为东经6度。

河北省位于东经113度-东经120度之间,跨第38、39、40共计3个带,其中东经115.5度以西为第38带,其中央经线为东经114度;东经115.5~118.5度为39带,其中央经线为东经117度;东经118.5度以东到山海关为40带,其中央经线为东经120度。

地形图基础知识

地形图基础知识

地形图基础知识一、地形图的基本组成一幅正规地形图由图名、图号、比例尺、内外图括、接图表、坡度尺、三北方向线、图面内容(地形与地物)和图例等部分组成。

1、图名:一般以图幅范围内最大获最重要的地名作为图名,写在图纸的正上方。

2、图号:即地形图的编号。

由地形图所处的经纬度范围所决定。

一般放在图名下方。

3、比例尺:分为数字比例尺和线段比例尺,数字比例尺表示成1:M,M为分母,M越大则比例尺越小,如1:50000就是图上1厘米代表实地长度500米;线段比例尺是用线段长度直接说明实地距离,通常是把一根线段分成五等分,每等分1厘米,左手第一厘米处为0刻度,向左划分到毫米,端点处写上图上1厘米代表的实际距离,向右每两个厘米写一个数字(公里数)。

一般1:5000~1:50000为中比例尺,大于1:5000就叫大比例尺如1:2000或1:500等,小于1:50000的叫小比例尺如1:、1:等。

4、内外图括:地形图的内图括用细实线,南(下)北(上)两条线为本图幅的南北纬度界线,左(西)右(东)两条线为本图幅的经度范围。

如罕达汽幅1:50000地形图西界细线和东界细线分别代表这幅图的经度为126°00′和126°15′,南界和北界细线分别代表这幅图的纬度范围为“自北纬50°00′到北纬50°10′。

外图括用粗实线表示,与内图括平行,用图有二。

一是为了图面美观,二是在内外图括之间留出空间方便表示坐标值和经纬度。

5、接图表:为方便查找相邻地形图,在图纸的左上角或右下角绘制一个方框,分成九等分,每个小矩形代表一幅图,将本图放在中心位置用阴影线表示,上下左右四幅图分别表示本图北、南、西和东面相邻的四幅图,他们与本图为线接合,四个角上的图与本图幅为点接合。

6、坡度尺:一般放在图幅的左下角,其中的曲线代表等高线,由左向右越来越密集,相应的坡度也越来越大。

它用来量测地形图上两点之间的坡度,有相邻两根等高线坡度尺和相邻6根等高线坡度尺之分。

地形图基础知识

地形图基础知识

2、数字地形图:ຫໍສະໝຸດ §9-2 地形图 应用的基本内

(1)地物点相对于邻近图根点的点位中误差不 得大于±10cm,施测困难的不得大于±15cm;
(2)相邻地物点间距中误差不得大于±10cm,施 测困难的不得大于±15cm;
(3)地面高程注记点相对于邻近图根点的高程中 误差在稳固坚实地面不得大于±5cm,其他地面不 得大于±10cm;不定形地形点的点位中误差不得 大于±20cm;高程中误差不得大于±10cm。
四、等高线
等高线
(一)用等高线表示地貌的原理 (二)等高距、等高线平距、地面坡度 (三)等高线分类 (四)用等高线表示的典型地貌 (五)等高线特性
(一)用等高线表示地貌的原理
等高线——地面上高 程相等的相邻点所连 接而成的闭合曲线。
(一)等高线表示地貌的 原理
(二)等高距、等高线平距、地面坡度 (二)、等高线h、d、i关 系
根据我国《城市测量规范》(1999年)的规定:
(1)地物点平面位置精度为地物点相对于邻近图根点的 点位中误差在图上不得超过0.5mm;邻近地物点间距中 误差在图上不得超过0.4mm。
(2)山地、高山地和设站施测困难的旧街坊内部,其精 度要求按上述规定适当放宽,分别为0.75mm和0.6mm。
§9-2 地形图 应用的基本内
雨水流淌方向
3.鞍部
3.鞍部
两个山头间的低凹处,一般也是两个山脊和 两个山谷的会聚处。
4.绝壁与悬崖
4.绝壁与悬崖
(a)陡崖:坡度在70º以上。
(b)绝壁:上下垂直的陡崖。也称断崖。
(c)悬崖:崖口倾斜到陡壁外面而悬空。
符号表示
(a)
(b) 符号表示
(c)
等高线 表示

地形图知识

地形图知识

地形图知识
海拔:以海平面为起点,测出地面某个地点高出海平面的垂直距离,称为海拔。

相对高度:地面某地点高出另一地点的垂直距离称为相对高度。

等高线:地图上地面高程相等的各相邻点所连成的闭合曲线称为等高线。

同一条等高线上的点,海拔高度相等。

坡度相同的地方,等高线间距相等;坡缓的地方,等高线稀疏;坡陡的地方,等高线密集。

等高线是互不相交。

在陡崖上,因无法画出等高线密度,故采用重合形式。

(同线等高、同图等距、密陡疏缓)
等深线:在地图上把水域中深度相同的点连接成的平滑闭合曲线称为等深线。

等高距:相邻两条等高线的数值差称为等高距。

在小比例尺教学地图中,为了反映地形特征,等高距是不同的。

(通常用小写的d表示)
等深距:相邻两条等深线的数值差称为等深距。

在小比例尺教学地图中,为了反映海底特征,等深距是不同的。

分层设色地形图:在等高线地形图的基础上,按照不同高度带,着以不同颜色,则可以绘制出色彩鲜明、地形形象直观的地图,称为分层设色地形图。

一般海洋设色为蓝色调,由浅→深;陆地设色一般为淡绿→橘黄→棕红→暗紫,表示地势由低→高。

地形剖面图:将等高线地形平面图转绘成地形剖面图,剖面图的垂直比例尺应大于水平比例尺,以显示地形的起伏状
况。

山脊和山谷:等高线向海拔较低的方向凸出为山脊,也称分水岭;等高线向海拔较高的方向凸出为山谷。

地形图的基本知识解析

地形图的基本知识解析

37.96 +0.14 39.32 +1.50
36.06 -1.76
35.44 -2.38
37.22 -0.60
36.87 -0.95
38.43 +0.61
38.20 +0.38
1:1000
有填有挖时,分开算:
37.33 -0.49
0
37.07 +0.05
AT
37.29 -0.53
AW
0
38.41 +0.59
Hi-第i个方格的
四个顶点的
平均高程 n-方格个数
H设 H =

36.06
37.22
35.44
36.87
2 H 边 3 H 拐 4 H中 4n
1:1000
在原图中内插出设计标高通过的等高线 (用虚线表示);
36.16 1 37.3337.82 37.87 2 3 37.96
黄家湾 黎明村 游李村
32.0
1:000
接合表 — 表明该幅图与相邻图幅之间的关系, 一般列于图幅的左上方。
三、地物及其在地形图上的表示方法:
地物 — 地面上天然形成或人工修建的
固定物体。如:房屋、道路、
森林、湖泊、河流等。 根据其形状不同,在地形图上有 以下几种表示法:
1 、比例符号 — 地物的大小、形状与实 地成比例。(如房屋、草 地、公路等) 坚4
行 数
列 数
2
4
12
24
48
96
192
2
4
12
24
48
96
192
地形图图幅编号如下: × ×× × ××× ××× (1) (2) (3) (4) (5) 1:100万图幅的行号字符码 1:100万图幅的列号字符码 比例尺代码 图幅行号数字码 图幅列号数字码 例:北京市1:10万图幅编号是J50D008004 三明市1:10万图幅编号为G50D006008。

第八章 地形图基本知识

第八章   地形图基本知识
地物和地貌总称为地形水系江河运河沟渠湖泊池塘井泉堤坝闸等及其附属建筑居民地城市集镇村庄窑洞蒙古包以及居民地的附属建筑物道路网铁路公路乡村路大车路小路桥梁涵洞以及其它道路附属建筑物独立地物三角点等各种测量控制点亭塔碑牌坊气象站独立石等管线与垣墙输电线路通信线路地面与地下管道城墙围墙栅栏篱笆等境界与界碑国界省界县界及其界碑等土质与植被森林果园菜园耕地草地沙地石块地沼泽等
Fundamental and method of Digital Surveying and Mapping 一、地形图概述
School of Geodesy and Geomatics,Wuhan University
学生区 10.0-21.0
爱 校 路 学生1栋

密级
学生食堂
李 路
学生2栋 武 大 测 绘 学 院
School of Geodesy and Geomatics,Wuhan University
地 形 图 : 地貌
地形图 是按照一定的数学法则,运用符号系统表示地表上 的地物、地貌平面位置及基本地理要素,且高程用等高 线表示的一种普通地图。 地形图的内容
数学要素:如比例尺、坐标系、高程系等; 地形要素:各种地物地貌; 注记和整饰要素
a = [B / 4 °] + 1 b = [ L / 6 ° ] + 31
例: 某点经度为114°33′45″,纬度为 39°22′30″,计算其所在图幅的编号。 a=[39°22′30″/4]+1=10(字符码为J) b=[114°33′45″/6]+31=50 该点所在1∶100万地形图图幅的图号为J50。
3. 注记: 地名注记: 包括行政区划、居民地、道路名称;河流、 湖泊、水库名称;山脉、山岭、岛礁名称等。 说明注记: 包括文字和数字注记,用以补充说明对象的 质量和数量属性。 如房屋的结构和层数、管线性质及输送物质、比高、 等高线高程、地形点高程以及河流的水深、流速等。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

地形图基本知识作者:佚名文章来源:本站原创点击数:2646 更新时间:2007-7-31 11:52:12(1)地形图基本知识今天我们共同学习军事地形学的基本知识,主要学习五个方面:(2)一是基本概念;二是地形图比例尺及图上距离的量算;三是点的坐标及其量读;四是方位角、偏角的量读及换算;五是地貌的表示、识别与判读。

下面我们学习第一个问题。

(3)一、基本概念(4)地图是按一定的法则,有选择地在平面上表示地球上的若干现象的图(地图,是地球表面自然和社会现象的缩写图)。

它具有严格的数学基础、完整的符号系统、文字注记,并根据不同用图的目的和用图层次的需要,对所表示的内容进行了有原则的取舍及综合。

(5)地形是地球表面自然起伏的形态和分布在地面上人工或自然形成的固定物体的总称。

前者称为地貌,如山地、丘陵、平原;后者称为地物,如道路、房屋、河流和森林等。

所以地形是地貌和地物的总称。

地形图是按一定的比例尺,表示地物、地貌平面位置和高程的正射投影图,即比例尺大于1:1000000的普通地图称为地形图。

我国军用系列比例尺地形图有七种,即:1:10000、1:25000、1:50000、1:100000、1:250000、1:500000、1:1000000地形图。

(6)地图按其内容可分为普通地图和专题地图。

(7)普通地图是综合反映地表物体和自然、社会现象一般特征的地图。

它以相对均衡的详细程度表示自然地理要素(地貌、土质、水系、植被)和社会经济要素(居民地、道路网、行政区划分)。

它广泛地用于经济建设、国防建设、军队作战训练和科学文化教育等方面,而且还可以作为编制专题地图的地理底图。

(8)专题地图,又称“专门地图”或“主题地图”,简称专题图。

它是根据专业方面的需要,突出反映一种或几种主题要素的地图。

如军事交通图、军事部署图、野战医院分布图等。

(9)二、地形图比例尺及图上距离的量算(10)(一)、地形图比例尺1、定义地形图比例尺是图上线段长与实地相应线段水平距离之比。

设图上线段长为l,实地相应线段之水平距离为L,则地形图的比例尺为:比例尺=l/L=1/M,式中,M称为比例尺分母,表示缩小的倍率。

为了明显地看出缩小倍率,规定分子以1表示。

(11)2、比例尺的形式地形图上有两种比例尺:数字比例尺和直线比例尺。

数字比例尺是以数字显示比例关系的比例尺形式,如:1:5万、1:50000等,数字比例尺的优点是比例关系明确,根据公式能方便地依比例尺进行图上长或实地长的计算。

L=l*M、l=L/M。

直线比例尺是将图上长,按比例尺关系直接注记成相应实地水平距离的比例尺形式。

直线比例尺由尺头和尺身组成。

从0分划向左的部份为尺头,尺头全长为1厘米,并将其等分为10个分划,每一分划的分划值为1毫米;从0分划向右的部份为尺身,尺身亦按1厘米一个刻划。

尺头的左端点按比例尺以米为单位将图上长注记为实地水平线段长,尺身以整公里为单位注记。

如图:3、地形图的分类和用途(1)分类(12)按地形图的比例尺分类:大比例尺地形图:比例尺大于1:5万(含)的地形图;中比例尺地形图:1:10万和1:25万比例尺地形图;小比例尺地形图:1:50万和1:100万比例尺地形图。

(13)按用途分类战术用图:通常指1:1万至1:10万比例尺地形图,供战术兵团、部(分)队及技术保障部(分)队使用。

其中1:5万比例尺地形图为军用基本图。

战役用图:系指1:10万至1:50万比例尺地形图,供战役军团使用。

战略用图:系指小比例尺地形图,供陆、海、空及战略导弹部队高级指挥机关和最高统帅部使用。

按测、编方法分类实测图:直接测绘的地形图,其比例尺大于1:10万。

编绘图:根据实测图和有关地形资料在室内编绘而成的图,中小比例尺地形图皆是。

(2)用途(14)1:1万、1:2。

5万比例尺地形图为实测图,显示内容详细、精确。

对重要城市和要塞、基地、重点设防地区测制准确。

主要供团以下分队研究地形和组织战斗时使用,另外,还用于国防工程设计和国家经济建设勘察、设计等。

1:5万比例尺地形图也是实测图,是师、旅、团三级组织训练和指挥作战的基本用图。

同时也是技术保障分队研究地形、保障设施选址的基本用图。

图上可以进行量测和计算,确定炮兵射击诸元等。

1:10万比比例尺地形图多数为编绘图,少数地区,如草原、戈壁地区是经实地调查测绘的。

主要供装甲、机械化部队和师、集团军指挥机关组织计划战斗时使用,还可供炮兵射击、空降兵选定着陆场使用。

它也是合成军队的基本用图。

(15)1:25万、1:50万比例尺地形图主要供集团军以上的指挥机关拟定战役计划、研究兵力部署、指挥陆空大兵团协同作战时使用。

1:100万比例尺地图主要供陆海空及战略导弹部队研究战役方向、进行战略、战役规划和部署、解决战略、战役方面的作战任务时使用。

(16)4、图上量读距离两点间距离的量读主要有三种方法:一是用两脚规在直线比例尺上比量;二是用厘米尺和地形图比例尺量算;三是用里程表量读。

下面分别介绍这三种方法具体应用:(17)用两脚规在直线比例尺上比量:如图,在地形图上用两郐规量得土堆至独立房之间的张距后,在直线比例尺上进行比量。

比量时,根据两脚规张距的大小,使一脚落在尺身的整分划上,另一脚落在尺头上。

本例直线比例尺为1:5万,故尺头上每一小分划为50米,左端卡在第五个小分划上,故为250米。

因此土堆至独立房之间的水平距离为:1000米+250米=1250米。

当需要量算图上折线段时,先将全线各折线段分段比量,然后取和,即得全长。

(18)用厘米尺和地形图比例尺量算:首先用厘米尺量出两点间的图上实际长度,然后根据地形图比例尺,计算出两点间的实地水平距离。

计算公式为:实地长(米)=图上长(厘米)/地形图比例尺/100。

(19)用里程表量读:通常用指北针上的里程表进行。

里程表由表盘、指针、滚轮组成。

表盘按圆周刻划,由内向外分别刻划1:2。

5万、1:5万、1:10万三种里程。

(20)量读前,先转动滚轮使指针“归零”,然后右手持指北针,使滚轮从图上起点开始沿所量之线均匀地向前推至终点。

推进时,应始终保持表盘竖平面与地形图图面大约垂直。

些时指针所指的表盘相应比例尺的位置上的读数,即两点间的实地水平距离。

当利用里程表上现有表盘分划,量读1:25万、1:50万比例尺地形图上的距离时,量读前,先判出所使用地形图比例尺相对于里程表表盘注记的某比例尺的缩小倍数;然后在图上量取距离;最后将所量取的距离乘以事先判定的缩小倍数,即可得到与所量之衅的比例尺相应的点间距离。

(21)两点曲线距离的量读主要有两种方法,一种是利用里程表量读,一种是利用细线和厘米尺量读。

第一种方法与量读直线距离的方法相同,不再做介绍。

当利用细线和厘米尺量读两点间的曲线距离时,先把细线与需测量的两点间的图上形状重叠,然后将细线拉直,用厘米尺量上细线的长度,然后用上述公式计算出现地两点间的水平距离。

(3)对图上量出距离的修正从地形图上量算的距离都是水平距离。

然而,实地是有高低起伏的,当需求取两点间沿实地地表面的距离时,必须对量得的值加以修正,使其由图上量得的水平距离转换成地表相应的实地距离。

在军事用图中,常用平均坡度修正法,修正数如下表。

(22)计算实地距离的公式是:S=D+D*X%。

式中S为实地距离;D为图上量得的水平距离;X为以坡度为引数在表中查取的以百分数表示的修正系数。

(23)从图上量得两点间水平距离D=512度,则实际地S=5+5*20%=6(千米)。

24)当量取的距离很长时,地形坡影响求取的时此时,在实际应用中,根据地形类别采用经验法进行坡度修正。

根据资料,在平原地形一般参照10-14%,丘陵地形15-19%,一般山地20-30%进行修正。

(25)三、坐标及其量读确定平面上或空间某点位置的有次序的一组数值,称为该点的坐标。

地形图上的坐标有:地理坐标、平面直角坐标和平面极坐标。

(一)地理坐标1、地球椭球上的基本点、线、面为了确定地面点在地球上的地理位置,就要在地球面上建立一种以地理极为极,以经、纬线为坐标线的曲面坐标系,要说明这种坐标系,就要先弄清地球椭球上的基本点、线、面的意义。

地心:地球的中心,以O表示。

地轴:地球自转的轴,以NS表示,它从南到北并通过地心。

地极:地轴与地球椭球面的交点,又称地理极。

位于北端的叫北极,以N表示;位于南端的叫南极,以S表示。

赤道面和赤道:通过地心,并垂直于地轴的平面,叫赤道;赤道面与地球表面相交的圆,即最大的纬线圈,叫赤道。

赤道周长为40075704米;经度1度的赤道长为111329。

7米,1分的赤道长为1855。

5米。

纬线:平行于赤道的平面(或垂直于地轴的平面)与地球表面的交线,称纬线(或平行圈)。

纬线是准确的东西方向线。

子午面和经线:通过地面某点包含地球南北极的平面,叫该点的子午面。

子午面与地球表面的交线,叫经线圈(又叫子午线圈)。

经线是准确的南北方向线。

子午圈周长为40008548为;纬度1度的经线长为111134。

9米,1分的经线长为1852。

2米。

起始经线:通过英国格林威治天文台子午仪中心的经线,该线的经度为0度,故叫起始经线,又叫首子午线。

纬度:地球表面某点铅垂线方向与赤道面间的夹角,即该点的纬度,以B()表示;以赤道为0,向南、北至极点各90度。

赤道以北,叫北纬,以南叫南纬。

经度:地面某点的子午面与首子午面间的夹角,叫该点的经庋,以L(λ)表示。

由首子午面起向东、西量度,各由0度到180度。

在首子午面以东的叫东经,以西的叫西经。

经差:地面某两点的经度值之差,以表示Δλ。

经差与时间有关,经差1度,时差4分;经差15度,时差1小时。

纬差:地面某两点的纬度值之差,以表示Δ。

回归线:地球表面南、北纬各23度26分处的两个纬度圈,叫南、北回归线。

它是地球上热带和温带的分界线,南、北回归线之间为热带。

极圈:地球表面距离南、北极各23度26分的纬度圈。

极圈在南半球的叫“南极圈”;在北半球的叫“北极圈”。

它是地球上温带和寒带的分界线,极圈之内为寒带,极圈到回归线之间为南、北温带。

(26)2、地理坐标(1)定义地球表面上任意一点,都有一条经线和一条纬线通过。

因此,都可以用相应的一组经、纬度数值指示和确定该点。

确定地面某点位置的经、纬度数值,叫该点的地理坐标。

确定某点地球位置,要先纬度后经度,通常用度、分、秒表示。

地理坐标各国通用。

多用于航空、航海、边防和国际交往中。

在1:2。

5万—1:10万的地形图上,图面上没有绘地球坐标网,只绘有平面直角坐标网。

在南、北内图廓线端点注记有纬度值;在东、西内图廓线端点注记有经度值。

在内、外图廓间还绘有纬、经分度带,分度带的每个分划表示1分。

将东、西图廓间相同数值纬度分划连接起来;将南、北图廓间相同数值经度分划连接起来,即可构成地球坐标网。

相关文档
最新文档
