超声导波检测技术原理

超声导波检测技术原理

超声导波检测技术超声导波(Ultrasonic Guided Wave)检测技术利用低频扭曲波(Torsinal Wave)或纵波(Longitudinal Wave)可对管路、管道进行长距离检测,包括对于地下埋管不开挖状态下的长距离检测。

超声导波(也称为制导波)的产生机理与薄板中的兰姆波激励机理相类似,也是由于在空间有限的介质内多次往复反射并进一步产生复杂的叠加干涉以及几何弥散形成的。

但是对于管道检测,在一般管壁厚度下要产生适当的波型,则需要使用比通常超声波探伤低得多的频率,导波通常使用的频率f<100KHz,因此导波对单个缺陷的检出灵敏度与通常使用频率在MHz级别的超声检测相比是比较低的,但是导波检测的优点是能传播20~30米长距离而衰减很小,因此可在一个位置固定脉冲回波阵列就可做大范围的检测,特别适合于检测在役管道的内外壁腐蚀以及焊缝的危险性缺陷。

低频导波长距离超声检测法用于管道在役状态的快速检测,内外壁腐蚀可一次探测到,也能检出管子断面的平面状缺陷。

超声导波应用的主要波型包括-扭曲波(Torsinal Wave,也简称为扭波)和纵波(Longitudinal Wave)。

扭曲波的特点是能够一边沿管子周向振动,一边沿管子轴向传播,声能受管道内部液体影响较小(在导波检测时,液体在管道中流动是允许的),回波信号能包含管轴方向的缺陷信息,通常能得到清晰的回波信号,信号识别较容易,在应用中需要换能器数量少,重量轻、费用省、因管内液体介质而产生的扩散效应较小,波型转换较少,检测距离较长,对轴向缺陷灵敏度高。

纵波特点是一边沿管子轴向振动,一边沿管子轴向传播,回波幅度与缺陷性状关系不大,回波信号不如扭波清晰,因为受管内流体流动的影响,也受探头接触面的表面状态影响较大(油漆、凹凸等)受被测管内液体介质流动的影响很大。

超声导波检测装置主要由固定在管子上的探伤套环(探头矩阵)、检测装置本体(低频超声探伤仪)和用于控制和数据采样的计算机三部分组成。

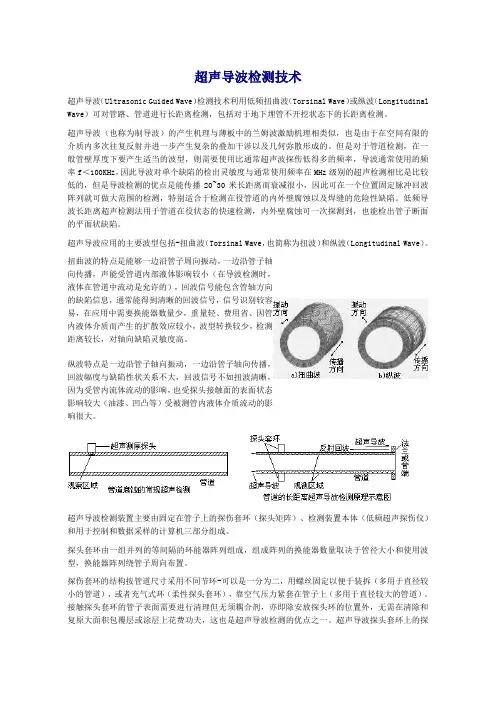

超声导波检测技术

超声导波检测技术

超声导波的基本原理-导波概念
• 而在一弹性半空间表面处,或两个弹性半空间表面处,由 于介质性质的不连续性,超声波经过一次反射或透射而发 生波形转换。随后,各种类型的反射波和透射波及界面波 均以各自恒定的速度传播,而传播速度只与介质材料密度 和弹性性质有关,不依赖于波动本身的特性。然而当介质 中有多于一个的界面存在时,就会形成一些具有一定厚度 的“层”。位于层中的超声波将要经受多次来回反射,这 些往返的波将会产生复杂的波形转换,并且波与波之间会 发生复杂的干涉。若一个弹性半空间被平行于表面的另一 个平面所截,从而使其厚度方向成为有界的,这就构成了 一个无限延伸的弹性平板。位于板内的纵波、横波将会在 两个平行的边界上产生来回的反射而沿平行板面的方向行 进,即平行的边界制导超声波在板内传播。
导波技术的局限性
• • • • • 1、不能测量管道的真实残余壁厚或最小壁厚。 2、不能区分内外壁损伤。 3、不能确定缺陷的形状和尺寸。 4、轴向裂纹检测局限。 5、不能检测孤立的小的凹坑。(可以检测成串的凹坑) 6、不能空越法与群速度
• 导波具有自己的特性,如频散、群速度与相速度不一致等。 群 • 速度与相速度是导波理论中两个最基本的概念,所谓群速 度是指脉冲波的包络上具有某种特性(如幅值最大)的点的 传播速度,是波群的能量传播速度。而相速度是波上相位 固定的一点传播方向的传播速度。
超声导波的基本原理-导波的频散特性
导波群速度特性曲线
导波相速度特性曲线
导波的优点
• 导波技术现在已经是一种很成熟的技术,是上世纪90年代发展 起来的新的管道腐蚀检测技术,目前,世界上只有三家著名生 产厂商,英国焊接研究所,英国导波公司和美国西南研究院, 导波技术在管道检测中的优势: • 1、检测测量模式中可以测量2-5%管壁损失量,监测模式中可 以测量1%管壁损失量, • 2、位置精度,正负15cm. • 3、测试范围取决于管道状况,对于地上直管道,测试范围从探 头位置起超过150米。适用于架空,穿跨越管道,从遥远的距离 检测难以达到的区域,在管道运行期间在役管道腐蚀状态检测, 基于信号强度和特征对管道的损坏严重程度进行分类。能够区 别焊缝和缺陷。

厚壁小径管超声波检测工艺研究

厚壁小径管超声波检测工艺研究

厚壁小径管超声波检测工艺研究本文对厚壁的小径管通常采用的超声波检测工艺进行改进,在检测焊缝上部区域的时候采用超声爬波检测法进行检测,检测中下部区域的时候采用横波一次波,并在进行波形分析的时候对横波检测的根部未焊透进行经验分析,最大限度地检出了焊缝中的未焊透缺陷。

标签:厚壁;小径管;爬波,超声波;一次波电站锅炉受热面的管子管径通常直径都小于100mm。

随着锅炉的不断发展,目前采用的小径管外径与壁厚的比值几乎都不大于20。

比如某个电厂所采用的高温过热器管规格为45mm×13mm。

锅炉的受热面管排密集,数量多而且对接焊口的数量也大,一台几百瓦功率的锅炉受热面通常有几万道焊缝,而且在检修的过程中也涉及到更换焊接的焊缝大约几万道。

小径管的焊缝质量直接关系着锅炉的安全,因此对厚壁小径管的无损检测质量进行控制是必然的。

1 常规射线无损检测存在的问题在锅炉的制造或者检修的过程中,规范要求对外径不大于159mm的管子对接接头焊缝进行100%的超声或者射线探伤,常规手段采用的都是射线探伤,但是通常对于厚壁小径管,使用射线进行探伤透射的效果并不好,这是因为几点原因:(1)小径管的壁厚,透照的厚度差较大,因此在底片上成像的黑度差也较大。

射线照相的灵敏度与底片的黑度关系较大,黑度的高低都会影响灵敏度使得厚度的宽容度减小,有些工厂在生产的过程中能够保证小径管的焊缝不断旋转拍照,避免透照的厚度差大的问题出现,保证质量。

但是在检修的时候,由于焊缝只能从一个方向透照,因此厚度差的问题很难避免。

(2)管径厚度的变化较大会引起散射比的增加,从而产生边蚀效应。

(3)由于厚壁小径管集中在受热面,彼此之间的间距较小,因此实现多次透照的工作面有限,绝大多数检测只能够保证透照一次,因此有效检测范围很小,散射线也很杂乱,对于底片的成像质量影响较大。

由于透照角度与边蚀效应的存在,焊缝缺陷的有效检出范围也很低,尤其是危害性较大的面积性缺陷,检出的概率不高,所以给锅炉埋下了安全隐患。

管道导波无损检测频率选择与管材特征关系

管道导波无损检测频率选择与管材特征关系
图3
频率:mz
L(0,1)和L(0,2)模态的频散特征
另外,根据式(1)~(5),可以计算出图1中所给 定的管道纵向导波截止频率,管材的密度为7.8 g/cm3,管料泊松比为0.3,L(0,1)模式和L(o,2)模式 截止频率分别为
此不再重复。为了标记导波在圆管中存在不同的模
态,图2中分别用L(0,订),r(0,,z)和F(m,疗)表示对 应的纵向、扭转和弯曲模态导波,其中,聊表示导 波沿圆管周向的位移和应力谐变量阶数,厅表示 模数。
||
||
||
||
||

虹卜尺
图1圆管示意图
/40,1)L(0,2) ,


_
_
.(

||
||
||




趟 瑙 枯

厂刖'3—\\ 一F(L1) 媳,,彦
fHo,1)

,I
尸2



}(b)相速度频散曲线
图2长度6m、外径64mm、管壁厚4mm钢管的频散曲线
万方数据
2009年8月
王悦民等:管道导波无损检测频率选择与管材特征关系
245
从图2中频散曲线可看出,在频率小于100kHz 的范围内,同时有z(o,1),L(o,2),r(o,1),只l,1), 只1,2),只l,3)模式导波出现,另外,对于一给定 的频率,有多个模式导波同时传播。从图2a群速度 频散曲线中可以看出L(0,1)和L(0,2)模式导波有截 止频率出现,通过计算得出L(0,1)截止频率为26.75 kHz,L(o,2)截止频率为28.31
・中国博士后科学基金(20060390865)和湖北省自然科学基金(2007ABA 224)资助项目。20081127收到初稿,20090206收到修改稿

超声波测厚相关

超声波测厚相关

1.根据美国石油学会最新颁布的API标准规定,石油管材在生产、加工和投入使用前,要求对石油钢管进行全长全覆盖测厚。

FPGA的高时钟、众多的I/O口及强大的逻辑功能可以实现对所有探头进行时分复用控制,以及对厚度信号的采集和传输功能,100MHz 的时钟采集精度可满足实际生产的要求。

2.超声波测厚的优点:超声波对人体没有危害,其应用广泛,不受场合限制,并且具有良好的方向性,在介质中定向传播时遇到不同介质发生反射和波形转换,对液体、固体穿透能力强,传播能量远远大于声波能量且损失小,利用耦合剂可与钢管表面不接触,因而超声检测是实现材料的厚度和缺陷非接触式自动化检测的最优化方法。

3.4.系统上电后,FPGA立即复位清零,发出时钟信号和同步信号,来触发移位寄存器按时序产生32路方波信号,经激励电路后依次形成高压窄脉冲激励探头,使其发射超声波射入钢管。

回波信号被接收并转化为电信号,接收电路对其进行模拟滤波、门限比较以及低噪声放大并合成一路信号,再经过集成电路的脉宽提取处理,将界面脉冲的前沿和第一次底面脉冲的前沿提取出来,形成脉宽厚度信号,FPGA对此数据信号采集读取;FPGA 启动定时和计数模块,在基准时钟下对数据进行高速计数处理后,将数据传输到PC机存储显示。

整个系统单元由FPGA负责实现触发控制、高速采集控制、数据缓存及传输控制。

5.压电式超声波传感器探头的核心为压电芯片,利用压电效应实现声电转换。

起震动频率在几百千赫以上。

当它的两电极加脉冲信号(触发脉冲),若其频率等于晶片的固有频率时,压电晶片就会发生共振,并带动共振板振动,从而产生超声波。

相反,若电极间未加电压,则当共振板接收到回波信号时,将压迫两压电晶片振动,从而将机械能转换为电信号,此时的传感器就成了超声波的接收器。

6.影响测量准确性的因素(1):声速的影响。

对测量结果要求不高的场合,可以采用从各种资料中查到的声速进行测量,但是,从各种资料中查到的声速往往与材料的实际声速有明显的差异。

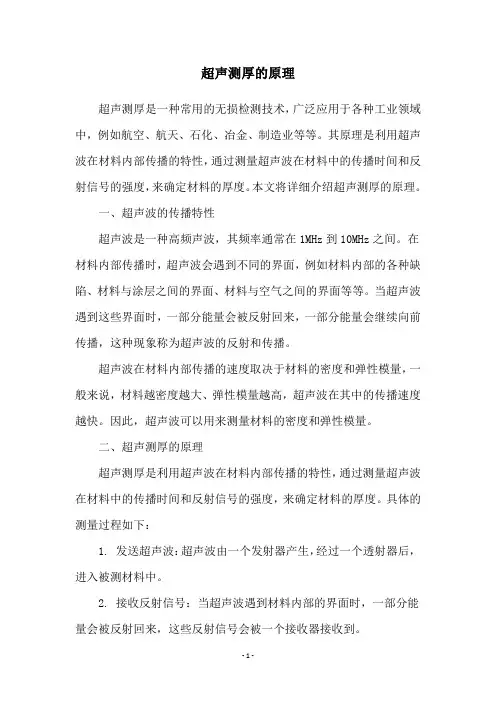

超声测厚的原理

超声测厚的原理

超声测厚的原理超声测厚是一种常用的无损检测技术,广泛应用于各种工业领域中,例如航空、航天、石化、冶金、制造业等等。

其原理是利用超声波在材料内部传播的特性,通过测量超声波在材料中的传播时间和反射信号的强度,来确定材料的厚度。

本文将详细介绍超声测厚的原理。

一、超声波的传播特性超声波是一种高频声波,其频率通常在1MHz到10MHz之间。

在材料内部传播时,超声波会遇到不同的界面,例如材料内部的各种缺陷、材料与涂层之间的界面、材料与空气之间的界面等等。

当超声波遇到这些界面时,一部分能量会被反射回来,一部分能量会继续向前传播,这种现象称为超声波的反射和传播。

超声波在材料内部传播的速度取决于材料的密度和弹性模量,一般来说,材料越密度越大、弹性模量越高,超声波在其中的传播速度越快。

因此,超声波可以用来测量材料的密度和弹性模量。

二、超声测厚的原理超声测厚是利用超声波在材料内部传播的特性,通过测量超声波在材料中的传播时间和反射信号的强度,来确定材料的厚度。

具体的测量过程如下:1. 发送超声波:超声波由一个发射器产生,经过一个透射器后,进入被测材料中。

2. 接收反射信号:当超声波遇到材料内部的界面时,一部分能量会被反射回来,这些反射信号会被一个接收器接收到。

3. 测量传播时间:根据超声波在材料中的传播速度,可以计算出超声波从发射器到接收器的传播时间。

4. 计算厚度:根据传播时间和超声波在材料中的传播速度,可以计算出被测材料的厚度。

5. 分析反射信号:反射信号的强度和形状可以提供关于材料内部的信息,例如缺陷的位置、大小、形状等等。

三、超声测厚的应用超声测厚广泛应用于各种工业领域中,例如航空、航天、石化、冶金、制造业等等。

以下是一些具体的应用案例:1. 航空航天领域:超声测厚可以用来检测飞机和火箭的各种结构件的厚度和缺陷,例如机翼、发动机叶片、液压管路等等。

2. 石化领域:超声测厚可以用来检测各种管道和容器的厚度和缺陷,例如石油管道、化工容器、储罐等等。

钢管超声波测厚示值减小的原因分析

钢管超声波测厚示值减小的原因分析
lss o u e o ta o i u — e s r d St e ay i fCa s sf rUl s nc Ga ge m a u e e r
Pi e Th c n s l e’S be n e s t an Re al e p i k e s Va u i g L s h al u v
表 1 夹杂物 的分布及长度检验 结果①
2 钢管超声波测厚示值减小 的特点
21 外 观特 点 .
生产检验经验表明.超声波测厚示值减小的钢 管的外表面未见异常 .而内表面往往伴有许多鼓包
和翘皮 出现( 1 ( 图 ) 也有部分超声波测厚示值减小
的钢管 ,内表面正常) 。鼓包呈大米粒状 ,翘皮 的 面积有黄豆粒大小( 或稍大 ) ,鼓包和翘皮数量不 定 ,在钢管内表面倾斜 、随机分布。
测量结果表 明 .在 出现超声波测厚示 值减小 的钢 管上 ,并非管 体上每一 点壁厚示 值都减 小 , 壁厚示值没有减小的合格点 占 1 . %一 6 6 5 7 7 . %。平 8 5
有 2 0I 0 m左右 。对近百个试样夹杂物长度和分布 x 均为 5 . %。示值减小的不合格点在管体表面上大 进行 检验 的结果 基本 相 同 .其 中 2个试样 夹 杂物 的 1 1 9 致呈螺旋形分布 , 若把钢管的壁厚分成 3 等份对测 分布及长度检验结果见表 1长度小于 5 0 ( 0 m的夹 。 量数据进行统计 .示值减小的不合格点的数值为 : 杂 物未计 人 ) 壁厚值1 左右的占4 0 ~ 9 6 平均为 2. 0: 1 2 . % 6 . %, 7 8 9 00 7 / 为壁 厚值 1 / 3左右 的 占 94 %~ 65 %,平均 为 .1 3 . 4 1.1 9 1%;没有测量到接近实际壁厚 的数值。

管道超声导波检验PPT课件

管道超声导波检验PPT课件
第32页/共65页
70KHz的L(0,2)模态优点
• (1)在此频率附近范围内该模态几乎是非频散的,因 而信号形状在传播过程中可保存下来。
• (2)由于该模态导波传播速度最快,所以任何不希望 出现的模态信号都在其后到达,易于在时域内分离出感 兴趣的信号。
• (3)轴向位移分量对于探测圆周开口裂纹的灵敏度起 决定作用,该模态在内外表面的轴向位移相对较大,因 而对任何圆周位置的内外表面缺陷具有相同的灵敏度, 非常适合探测内外表面的缺陷。
道的厚度选择探伤频率; • 第四步:根据频散曲线确定相速度,根据斯涅儿定律确
定探头入射角; • 第五步:根据频率和入射角制做探头
第38页/共65页
案例分析
• 科研项目《换热管泄漏超声导波探伤工艺研究》荣获中国电力科技进步三等奖
第39页/共65页
《换热管泄漏超声导波探伤工艺研究》
• 火力发电厂高压加热器、低压加热器、凝汽器 等换热器管通常采用小径薄壁不锈钢管或低合 金钢管制成,其直径一般为20mm左右、壁厚1 -2mm及以下。换热器管在运行过程中会由于 管材原始制造缺陷、腐蚀、冲刷磨损等原因发 生损坏而造成泄漏,导致机组热效率降低或非 计划停运。目前尚无较好的检测手段进行换热 器管的全面检验。
第27页/共65页
系数
• 其中Ay是与管径尺寸(内径a、外径b)、材料的Lame常数λ和μ、密度ρ、频率 ω及波数k有关的函数。求解该方程就可得到相应的相速度和群速度曲线。
第28页/共65页
多模态特征
• 由上述公式可以得出,某一规格、材质的管道在特定频率范围的频散曲线,每一 频率至少对应着两个以上的超声波模态并且随频率的增加模态数也跟着增加,这 就是导波的多模态特征。
幅度在较长距离上保持相对不变。因为该导波模式是速 度最快的模式,任何其它模式均落后于此模式到达接收 换能器, 所以易于在时域上区分该模式,对普通碳钢 的频散曲线分析也可得出同样结论。因此,换热器管导 波检测选择L(0,2)导波模态。

无损检测超声检测公式汇总情况

无损检测超声检测公式汇总情况

无损检测超声检测公式汇总情况超声检测公式1.周期和频率的关系,二者互为倒数: T=1/f2.波速、波长和频率的关系:C=f λ 或λ=f c3.C L ∶Cs ∶C R ≈1.8∶1∶0.94.声压: P =P 1-P 0 帕斯卡(Pa )微帕斯卡(μPa )1Pa =1N/m 2 1Pa =106μP 6.声阻抗:Z =p/u =ρcu/u =ρc 单位为克/厘米2·秒(g/cm 2·s )或千克/米2·秒(kg/m 2·s )7.声强;I =21Zu2=Z P 22单位; 瓦/厘米2(W/cm 2)或焦耳/厘米2·秒(J/cm 2·s )8.声强级贝尔(BeL )。

△=lgI 2/I 1 (BeL )9.声强级即分贝(dB )△=10lgI 2/I 1 =20lgP 2/P 1 (dB )10.仪器示波屏上的波高与回波声压成正比:△20lgP 2/P 1=20lgH 2/H 1 (dB ) 11.声压反射率、透射率: r=Pr / P0 t =Pt / P0=-=+21//)1(1Z t Z r t r r =12120Z Z Z Z P P r +-= t =12202Z Z Z P P t +=Z 1—第一种介质的声阻抗;Z 2—第二种介质的声阻抗12.声强反射率: R=2121220???? ??+-==Z Z Z Z r I I r声强透射率:T()212214Z Z Z Z +=T+R=1 t -r =1 13.声压往复透射率;T 往=21221)(4Z Z Z Z +14.纵波斜入射: 1sin L L c α=1sin L Lc α'=1n si S S c '=2sin L L c β=2sin S S c β CL1、CS1—第一介质中的纵波、横波波速; C L2、C S2—第二介质中的纵波、横波波速;αL 、α′L —纵波入射角、反射角;βL 、βS —纵波、横波折射角;α′S —横波反射角。

大厚径比管材超声波检测方法

大厚径比管材超声波检测方法
. / !;?
! # 大厚径比管材超声波检测方法比较
简称 P 法 ! % !# 折射横波检测法 对于厚径比大于" 入射角小于 6 # >的厚壁管材! 第一临界角!折射波分解为折射纵波和折射横波! 两束波的声压透射率不但与介质有关而且与角度有
! 如图 $ # $ 所示 % :
图 !# 大厚径比管材的三种检测方法示意图 " # ? !#' 6 ) 5 4 # 88 : 4 6 # + L * 3 3 4 8< # 5 @ 4 )( # -< # 5 ) 5 @8 : 4 6 4 6 ) -< 4 + 4 # 8 *@ 4 6 8 < 3 $ ( $
折射横波检测法以及变型横波检测法对一组内壁 人工缺陷为 ) #99c? " 99 的 长 横 孔 试 块 进 行 结果见表 $% 检测试验 !
表 !#P 波与 G V P 波的检测结果对比 ' 5 2 , -!#PK 5 A -5 * <G V P+ 8 @ 5 ) # 3 8 *8 : 4 6 -< 4 + 4 <K 5 A ( 外径 Q # 99$ ? " " ) # @ " ) ! # " ) # ! " ) # < " ) 内径 [ # 99$ $ # @ ) $ " " ) $ # < ) $ " " ) $ # < ) 厚径比 * ( Q " 6 ! ? " 6 ! # " 6 ! " " 6 # @ " 6 # > 入射角 # $ g + $ = 6 = $ < 6 ? $ % 6 = # $ 6 ? # ! 6 ! 横波折射 角6 # $ 3 g $ @ 6 < # " 6 % # ! 6 ? # = 6 @ # @ 6 $ 纵波折射 角6 # $ * g ! = 6 > ? " 6 < ? > 6 $ = # 6 < = @ 6 < 7 [ O < # < ! < " > @ > > b J 7 [ O > < > > > = > " = > * b J 7 7 [ O = < = @ $ "

波导管弯曲工艺参数对壁厚减薄量的影响

波导管弯曲工艺参数对壁厚减薄量的影响

Volume29Number10The Chinese Journal of Nonferrous Metals October2019 DOI:10.19476/j.ysxb.1004.0609.2019.10.16波导管弯曲工艺参数对壁厚减薄量的影响胡福泰,汪飞雪,臧新良,彭加耕(燕山大学机械工程学院,秦皇岛066004)摘要:本文建立了波导管弯曲分析有限元分析模型,针对6063波导管计算了不同弯曲半径下过渡区域壁厚分布,利用稳定变形区壁厚简化计算公式,得到稳定变形壁厚与弯曲半径关系曲线。

对给定波导管(内腔15.8mm×7.9 mm,壁厚1.0mm)计算了不同弯曲角度下(ρ=40mm)弯曲外侧壁厚分布,指出小半径弯曲过渡区域可以延伸到30°范围甚至更大。

取90°弯曲件进行了壁厚计算值与实验值比较,除去两端10°内急剧变化段,壁厚减薄率误差小于2%。

通过对比变形过渡区弧长,确定弯曲过渡区中性层弧长稳定在管材宽度B的1.2倍左右,并依此给出简化的壁厚计算公式。

通过计算得出芯棒支撑范围应与过渡变形区范围一致,小半径弯曲时可达到30°角度范围。

文中分析了顶推力、摩擦因数、芯棒支撑角度等对壁厚变化的影响规律,并给出了合理计算结果。

这些分析计算对指导波导管弯曲研究和生产技术改进提供了重要依据。

关键词:波导管弯曲;弯曲工艺;壁厚减薄;变形区文章编号:1004-0609(2019)-10-2348-08中图分类号:TG355.7文献标志码:A由于管材弯曲件具有结构合理、外形美观、强度高、缺陷少、性能优等突出特性,其应用越来越广泛[1],但是管材弯曲件的利用也常常受到弯曲成形技术上的制约,如起皱、开裂、断面畸变严重、壁厚过度减薄等是各类专家关注的焦点。

根据管材弯曲件的具体用途和要求,人们研究出各种弯曲方法。

管材弯曲看似简单,实际上有多种成形工艺参数对弯曲结果产生影响,其中主要有弯曲力与力矩、顶推力、管材夹紧力、弯曲变形角度、弯曲半径、模具间隙、模具结构、摩擦与润滑、芯棒形式与参数、管材参数及材料等。

管径与壁厚的关系

管径与壁厚的关系

管径与壁厚的关系
管径与壁厚是管道设计中需要考虑的两个重要参数。

管径指管道的内径,通常用毫米或英寸表示;壁厚则是管道壁的厚度,通常用毫米或英寸表示。

管径和壁厚的关系直接影响到管道的承压能力、耐腐蚀性、制造难度等方面。

在一般情况下,管径越大,管道的承压能力越强,但制造难度和成本也越高。

而壁厚则是为了保证管道的强度和稳定性,通常会根据管径大小和使用场景来进行选择。

一般来说,管径越大,所需的壁厚也会越大,这是为了保证管道在承受高压、高温等环境下不会发生失效或破裂等情况。

考虑到管径和壁厚的关系,设计者需要根据具体的使用场景以及承受的压力、温度等因素来进行选择。

一般来说,大口径、高压力、高温度的管道需要选择较大的管径和较大的壁厚,以确保管道在使用中能够稳定运行。

而对于低压力、低温度、小口径的管道,则可以选择较小的管径和较小的壁厚来降低制造成本。

综上所述,管径和壁厚是管道设计中不可忽视的两个重要参数,它们的选择与关系直接影响到管道的安全性、稳定性、制造成本等方面。

设计者需要根据具体的情况进行选择,以确保管道能够满足使用要求并具有良好的经济性。

- 1 -。

管材超声检测中导波模式及频厚积的选择

管材超声检测中导波模式及频厚积的选择

管材超声检测中导波模式及频厚积的选择他得安;刘镇清;贺鹏飞【摘要】用轴向功率流分布来选择检测自由管状结构的最佳导波模式及其最佳频厚积,并将混合边界元法应用于管状结构,对其结果的有效性进行了验证.结果表明:对于自由管材,用超声纵向L(0,1)模式检测时,频厚积在0.15MHz·mm以下时较为灵敏;用L(0,2)模式检测时,在1.4~1.8 MHz·mm之间对检测管壁中央的缺陷较灵敏;用L(0,3)模式检测时,在2.0 MHz·mm以下对管内外表面上的缺陷都较灵敏.轴向功率流分布能有效地选择检测的最佳导波模式及其频厚积.【期刊名称】《同济大学学报(自然科学版)》【年(卷),期】2004(032)005【总页数】5页(P696-700)【关键词】管材;超声导波;无损检测;轴向功率流;混合边界元法【作者】他得安;刘镇清;贺鹏飞【作者单位】复旦大学电子工程系,上海 200433;同济大学声学研究所,上海200092;同济大学航空航天与力学学院,上海 200092【正文语种】中文【中图分类】基础科学第 32 卷第 5 期2004 年 5 月同济大学学报JOURNALOFTONGJIUNIVERSITY Vol.32 No.5May2004管材超声检测中导波模式及频厚积的选择他得安1 ,刘镇清 2,贺鹏飞 3(1 .复旦大学电子工程系,上海 200433 ;2 .同济大学声学研究所,上海 2000923 .同济大学航空航天与力学学院,上海 200092 )摘要:用轴向功率流分布来选择检测自由管状结构的最佳导波模式及其最佳频厚积,并将混合边界元法应用于管状结构,对其结果的有效性进行了验证.结果表明:对于自由管材,用超声纵向 L(O ,1)模式检测时,频厚积在 0.15MHz .mm以下时较为灵敏;用L(O ,2)模式检测时,在 1.4 ~ 1.8MHz .mm 之间对检测管壁中央的缺陷较灵敏;用 L(O ,3)模式检测时,在 2.0MHz .mm 以下对管内外表面上的缺陷都较灵敏,轴向功率流分布能有效地选择检测的最佳导波模式及其频厚积,关键词:管材;超声导波;无损检测;轴向功率流;混合边界元法中图分类号:TG115.28;TB533;0426.2文献标识码: A文章编号:0253-374X(2004)05 -0696-05 Optimal Mode and Frequency-thickness of Guided Waves Non-destructiveTestingin Pipes TA De-anl, LIU2hen-qing2, HEPeng- fei3 (1. Department of Elec 廿0nicEngineering,FudanUniversity,Shanghai200433,China;2.Instituteof Acoustics,TongjiUniversity,Shanghai200092,China;3.Schcol of AerospaceEngineeringand AppliedMechanics,TongjiUniversity,Shanghai200092,China)Abstract:Thepaperadvancedaxial powerflow distribution tochoosethe optimalguidedwavemodeanditsfrequency-thicknessproductsfor non-destructivetesting(NDT)of pipes,andhybridboundaryelementmethodisused topipestoverify the validityof theresults.TheresultsshowedthatforNDTofpipes,theoptimalfrequency-thicknessproductsandtestinglocationsof usingeachmodeareL(O,1)mode under0.15MHz-mmforeverywhere,andL(0,2) modein l.4~ 1.8MHz-mmfor the middle ofwa11,L(0,3)modeunder2.0 MHz- mmforinnerand outerwalls.Axial powerflow distributioncan be effectivein choosingoptimal guidedwaveanditsfrequency-thicknessproducts of NDT. Key words:pipes; ultrasonic guidedwaves;non-destructive testing(NDT); axial powerflow; hybrid boundaryelementmethod近年来,随着天然气的广泛应用,天然气管道的无损检测成为一个重要的问题.传统的超声方法是用基本的纵波来逐点测量管壁厚度,非常费时且设备昂贵,超声导波技术可以利用超声探头在一个位置上检测整个管壁而不用除去隔绝层.因此,超声导波提供了一个更具吸引力的方法[1].导波从缺陷处收稿日期: 2003-04 -17基金项目:国家自然科学基金资助项目(10074050);上海市博士后科学基金资助项目作者简介:他得安( 1972- ),男,甘肃积石山人,理学博士. E-mail:tda@fudan . edu . cn第32卷第 5 期 2004 年 5 月同济大学报JOURNALOFTONGJIUNIVERSITY Vol.32 No.5 May20041,刘镇清2贺鹏飞3(复旦大学电子工程系,上海 200433 ;2 .同济大学声学研究所,上海200092 3同济大学航空航天与力学学院,上海 200092 )摘要:用轴向功率流分布来选择检测自由管状结构的最佳导波模式及其最佳频厚积,并将混合边界元法应用于管状结构,对其结果的有效性进行了验证.结果表明:对于自由管材,用超声纵向 L(O ,1)模式检测时,频厚积在 0.15 MHz .mm以下时较为灵敏;用 L(O ,2)模式检测时,在 1.4 ~ 1.8MHz .mm 之间对检测管壁中央的缺陷较灵敏;用 L(O ,3)模式检测时,在 2.0MHz .mm 以下对管内外表面上的缺陷都较灵敏,轴向功率流分布能有效地选择检测的中图分类号: TG115.28;TB533;0426.2文章编号:0253-374X(2004)05 -0696-05 Non-destructiveTestingin Pipes De-anl, LIU2hen-qing2, HEPeng- fei3 Department of Elec 廿0nicEngineering,FudanUniversity,Shanghai200433,China;2.Instituteof Acoustics, TongjiUniversity,Shanghai200092,China;3.Schcol of AerospaceEngineeringand Applied Mechanics,TongjiUniversity,Shanghai200092,China) Abstract:Thepaperadvancedaxial powerflow distribution tochoosethe optimalguidedwavemode anditsfrequency-thicknessproductsfor non-destructivetesting(NDT)of pipes,andhybridboundary elementmethodisused topipestoverify the validityof the results.TheresultsshowedthatforNDTofpipes,theoptimalfrequency-thicknessproductsandtestinglocationsof usingeachmodeareL(O,1) mode under0.15MHz-mmforeverywhere,andL(0,2) modein l.4~ 1.8MHz-mmfor the middle of wa11,L(0,3) modeunder2.0 MHz- mmforinnerand outerwalls.Axial powerflow distributioncan be effectivein choosingoptimal guidedwaveanditsfrequency-thicknessproducts of NDT. words:pipes; ultrasonic guidedwaves;non-destructive testing ( NDT); axial powerflow; hybrid boundaryelementmethod近年来,随着天然气的广泛应用,天然气管道的无损检测成为一个重要的问题.传统的超声方法是用基本的纵波来逐点测量管壁厚度,非常费时且设备昂贵,超声导波技术可以利用超声探头在一个位置上检测整个管壁而不用除去隔绝层.因此,超声导波提供了一个更具吸引力的方法[1]收稿日期: 2003-04 -17基金项目:国家自然科学基金资助项目(10074050);上海市博士后科学基金资助项目作者简介:他得安( 1972- ),男,甘肃积石山人,理学博士. E-mail:tda@ fudan . edu . cn第 5 期他得安,等:管材超声检测中导波模式及频厚积的选择反射后,再由同一换能器接收.置于空气中的钢管中的导波可以传播几十米[2,3] ;当管道被埋于矿石棉中时,也可以获得类似的结果[4]但是对导波在管材中的传播特性还没有完全了解,对导波与缺陷相互作用后所发生的导波模式转换现象了解得更少,这就使人们在导波模式及其频厚积的选取上遇到了困难.笔者首先对超声导波在自由管状结构中的传播特性进行了分析;并对轴向功率流分布进行了详细的讨论,初步确定用各模式检测自由管材的最佳频厚积范围和检测的最佳位置,并将混合边界元法应用于管材,对其结果的有效性进行验证. 1超声导波在管材中的频散方程简介假设管材是轴对称、且无限长的;材料特性是均匀的、横向各向同性的线弹性体;导波是连续的、具有实频的能量有限信号.连续波和实频的假设表明瞬时效应不能直接包含在模型中;能量有限的假设意味着外部能量不能附加进去,所求出的也只是沿轴向传播的导波的解,假设管材的周围介质是真空.在这种情况下,内外表面上没有位移限制,而1 个垂直应力和2 个切应力在界面上变为零.即在内半径为口,外半径为 6 的两边界上,边界条件为 12345 频厚积/ (MHz. mm)a相速度频散曲线Urr=are=(Jrz=0, r=a,6 (1)根据均匀、各向同性线弹性介质中的弹性动力学运动方程[5]和边界条件式 (1) ,产生~组特征方程,形成以幅度 A ,B ,Ai ,Bi ,A3 ,B3 的矩阵形式:[C.][E]=0,i,j=1,2,… ,6(2) 其中:E=[AB AlBiA383lT ,Cij 为系数矩阵,其表达式参见文献 [6].为使式 (2) 有非零,其系数行列式必须为零,即: f Cij{ -0, i,j -1,2,… ,6(3)式(3)即为管中导波的频散方程.在 Cij的表达式中含有一系列 Bessel 函数,所以,选取合适的 Bessel 函数对方程(3)中解的稳定性非常重要,其具体的选取方法参见文献[7].当周向阶次 n=0 时,式(3)可写为 DID2-0(4)式中:Di=CllC31C41C61C12C32C42C62C14C34C44C64C15C35C45C65 C23C26D2='C53C56(5)Di=0时所对应的模式就是纵向轴对称模式.它的位移在 (r , z)平面内,因此没有周向位移分量,即 u0 =0.纵向模式频散方程的理论结果如图 1 所示,,I ∞ 暑g 蜊制枯 12345 频厚积/(MHz. mm)b群速度频散曲线图 1 内半径为 15mm ,壁厚为 2mm 的铜管中导波纵向模式 L(O ,1)~L(O ,7)的频散曲线 Fig.1 Dispersioncurvesof L(O,1) ~L(0,7)modesfor the brass pipewithinside radiusof 15 mmandwallthicknessof 2 mm 2轴向功率流分布同一导波模式的应力、位移和轴向功率流等参量握结构慢:戡匦土的分布不冠,丽不丽导淑模式的这些参量在横截面上的分布也不同.因此,研究导波模式在横截面上的参量分布情况,对超声检测来说是非常有益的,文中主要研究不同纵向导波模式的轴向功率流在管壁上的分布情况,以便对超声检测中导波模式及频率的选择提供一定的理论依据. Nooo\ovNo(I-SIU.LU)/~I~I: 翼5期他得安,等:管材超声检测中导波模式及频厚积的选择反射后,再由同一换能器接收.置于空气中的钢管中的导波可以传播几十米[2,3] ;当管道被埋于矿石棉中时,也可以获得类似的结果[4],对导波与缺陷相互作用后所发生的导波模式转换现象了解得更少,这就使人们在导波模式及其频厚积的选取上遇到了困难.笔者首先对超声导波在自由管状结构中的传播特性进行了分析;并对轴向功率流分布进行了详细的讨论,初步确定用各模式检测自由管材的最佳频厚积范围和检测的最佳位置,并将混合边界元法应用于管材,对其结果的有效性进行验证.超声导波在管材中的频散方程简介假设管材是轴对称、且无限长的;材料特性是均匀的、横向各向同性的线弹性体;导波是连续的、具有实频的能量有限信号.连续波和实频的假设表明瞬时效应不能直接包含在模型中;能量有限的假设意味着外部能量不能附加进去,所求出的也只是沿轴向传播的导波的解,假设管材的周围介质是真空.在这种情况下,内外表面上没有位移限制,而 1 个垂直应力和 2 个切应力在界面上变为零.即在内半径为口,外半径为 6的两边界上,边界条件为 4 5频厚积/(MHzmm) a根据均匀、各向同性线弹性介质中的弹性动力学运动方程[5]和边界条件式 (1) ,产生~组特征方程,形成以幅度 A ,B ,Ai ,Bi ,A3 ,B3的矩阵形式:[C.][E]=0,i,j=1,2,…,6 (2)其中:E=[AB Al Bi A3 83lT , Cij 为系(3)式(3)即为管中导波的频散方程.在 Cij 的表达式中含有一系列 Bessel 函数,所以,选取合适的 Bessel 函数对方程 (3)中解的稳定性非常重要,其具体的选取方法参见文献[7]. DID2 -0 (4)式中: Di= Cll C31 C41 C61 C12 C32 C42C62 C14 C34 C44 C64 C15 C35 C45 C65 C23 C26 D2 = ' C53 C56 (5) Di=0I∞暑 g蜊制枯频厚积/(MHz b图内半径为 15mm ,壁厚为 2mm 的铜管中导波纵向模式 Dispersioncurvesof L(O,1) ~L(0,7)modesfor the brass pipe withinside radiusof 15 mmandwallthicknessof 2 mm量握结构慢:戡匦土的分布不冠,丽不丽导淑模式的这些参量在横截面上的分布也不同.因此,研究导波模式在横截面上的参量分布情况,对超声检测来说是非常有益的,文中主要研究不同纵向导波模式的轴向功率流在管壁上的分布情况,以便对超声检测中导波模式及频率的选择提供一定的理论依据. N o oo \o v (I-SIU. LU) / ~I~I:翼同济大学学报第32 卷功率流密度是速度矢量和应力张量的乘积,是声场的坡印廷矢量[8]对于轴对称纵向导波的情况,功率流密度可写为P= 一 { 二8zLralaur8t 七 Urz+azzauz8tauzat (6)式中:’ 表示复共轭,功率流密度信息非常有用,它可以表示出能量在结构中是如何流动的,例如在管壁的哪个厚度内能量传播最快,或能量是以何种方法泄漏出结构的.由式(6)可得各较低阶模式的轴向功率流分布曲线.图 2 为各较低阶纵向轴对称导波模式在各频厚积下,自由铜管内壁、管壁中央和管外壁上的轴向功率流分布曲线.从图中看出,模式 L(O ,1) ,L(O ,2) 和L(O ,3)在频厚积较高时,它们的轴向功率流分布分别与总能量密度分布曲线相似[9]频厚积/(MHz . mm). mm)a L(O , 1)模式b L(O , 2)模式c L(O ,3)模式图 2 铜管(内半径 15mm ,壁厚 2mm) 中各轴对称纵向模式在管内外壁和管壁中央的轴向功率流分布 Fig.2 Axialpowerflowamplitudedistributions of longitudinalguidedwavesat middleof wall,innerandouterwalls of brasspipe(15 mminnerradiusandwithwallthicknessof 2 mm) 从图 2a 中看出,对于模式 L(O ,1) ,当频厚积较小时,轴向功率流分布变化较小,随着频厚积的增大,轴向功率流分布变得复杂.当频厚积增大时,管内表面上的轴向功率流增大,管壁中央处的值减小,在 0.15MHz . mm 附近分别达到最大值和最小值,而管外表面上的值基本不变;然后内表面上的值减小,在1.4MHz . mrn 附近达到最小值,而外表面上的值在 1.6MHz .mm 附近时开始增加,管壁中央的值在 0.15 MHz . mm 以后开始增大,在1.2MHz . mm附近达到最大值,从图 2b 中看出,当频厚积大约在2 . OMHz .以下时,管壁中央处的轴向功率流大于在管内外表面上的值;当频厚积在 2.0MHz . mm 以上时,管壁中央处的值小于在管两表面上的值,管壁中央处的值随频厚积的增大而增大,在 1.6MHz .mm 附近达到最大值,而管内外表面上的值随频厚积的增大先减小,在1.4MHz . mm 附近达到最小值.另一方面,当频厚积在 1.4MHz . mm以下时,管外表面上的轴向功率流大于它在管内表面上的值;在1.4MHz . mm以上时,管外表面上的值小于它在管内表面上的值.因此,如果用 L(O ,2) 模式来检测时,在 1.4— 1.8 -MHz . mm 之间对检测管壁中央的缺陷较灵敏.对于 L(O , 3)模式的轴向功率流,从图 2c 中看出,当频厚积大约在3.2MHz . mm 以下时,管壁中央处的值小于在管内外表面上的值;当频厚积在3.2MHz .mm以上时,管壁中央处的轴向功率流大于在管内外表面上的值.在频厚积较小时,管内外表面上的轴向功率流较大,而管壁中央处的值较小,以上分析结果表明:用 L(O , 1)模式检测时,在0.15 MHz- mm 以下时较为灵敏,在这一区域,L(O , 1)模式对管内外表面及管壁中央处的缺陷都较灵敏;用 L(O ,2) 模式时,在 1.4 ~1.8MHz . mm 之间对检测管壁中央的缺陷较灵敏;用 L(O ,3) 模式时,在2.0MHz . mm 以下对管内外表面上的缺陷都较灵敏.3 用混合边界元法计算缺陷处的反射系数本节用频域中的边界元法与导波本征模式函数相结合的} 昆合边界元法[10]来计算导波遇到管状结构中缺陷时的反射系数,以此来验证用轴向功率流所得结果的有效性.当以 L(O ,1),L(O ,2)和 L(O ,3) 模式分别入射到内半径为 15mm 、壁厚为 2mm 的自由铜管中时,各模式在管壁缺陷处的反射系数如卷况功率流密度可写为 P=一{二 8zLr al aur 8t七Urz + azz auz at式中:’表示复共轭,功率流密度信息非常有用,它可以表示出能量在结构中是如何流动的,例如在管壁的哪个厚度内能量传播最快,或能量是以何种方法泄漏出结构的.由式 (6)可得各较低阶模式的轴向功率流分布曲线.图 2 为各较低阶纵向轴对称导波模式在各频厚积下,自由铜管内壁、管壁中央和管外壁上的轴向功率流分布曲线.从图中看出,模式 L(O ,1) ,L(O ,2)和 L(O1)模式2)模式 c,3)模式铜管(内半径 15mm ,壁厚 2mm) 中各轴对称纵向模式在管内外壁和管壁中央的轴向功率流分布Axialpowerflowamplitudedistributions of longitudinalguidedwavesat middleof wall,inner andouterwalls of brass pipe(15 mminnerradiusandwithwallthicknessof 2 mm)从图 2a 中看出,对于模式L(O ,1) ,当频厚积较轴向功率流分布变得复杂.当频厚积增大时,管在0.15 MHz . mm附近分别达到最大值和最小值,小,在1.4 MHz . mrn 附近达到最小值,而外表面上的值在 1.6MHz .mm 附近时开始增加,管壁中央的 MHzmm以后开始增大,在 1.2MHz .附近达到最大值,从图 2b中看出,当频厚积大约在 2 . OMHz .以下时,管壁中央处的轴向功率流大于在管内外表面上的值;当频厚积在 2.0MHz . mm 以上时,管壁中央处的值小于在管两表面上的值,管壁中央处的值随频厚积的增大而增大,在 1.6MHz .mm 附近达到最大值,而管内外表面上的值随频厚积的增大先减小,在 1.4MHz . mm 附近达到最小值.另一方面,当频厚积在1.4MHz . mm 以下时,管外表面上的轴向功率流大于它在管内表面上的值;在 1.4 -之间对检测管壁中央的缺陷较对于L(O3)模式的轴向功率流,从图 2c 中看出,当频厚积大约在3.2MHz . mm 以下时,管壁中央处的值小于在管内外表面上的值;当频厚积在3.2管内外表面上的值.在频厚积较小时,管内外表面上的轴向功率流较大,而管壁中央处的值较小,以上分析结果表明:用 L(O , 1)模式检测时,在 0.15 MHz- mm 以下时较为灵敏,在这一区域,L(O ,模式对管内外表面及管壁中央处的缺陷都较灵敏;用L(O ,2) 模式时,在 1.4 ~ 1.8MHz . mm 之间对检测管壁中央的缺陷较灵敏;用 L(O ,3) 模式时,2.0以下对管内外表面上的缺陷都较用混合边界元法计算缺陷处的反射本节用频域中的边界元法与导波本征模式函数相结合的}昆合边界元法[10]来计算导波遇到管状结构中缺陷时的反射系数,以此来验证用轴向功率流所得结果的有效性.当以 L(O ,1),L(O ,2)和 L(O ,3)模式分别入射到内半径为 15mm 、壁厚为 2mm 的自由铜管中时,各模式在管壁缺陷处的反射系数如第 5 期他得安,等:管材超声检测中导波模式及频厚积的选择图 3 ~图 5 所示.其中各图中的 a 图为有表面缺陷的情况,缺陷为一沿周向的刻痕(其宽度和深度分别 a 表面缺陷为 0.5mm 和 0.15mm );图 b为内部缺陷的情况,其大小、形状与表面缺陷一样. b 内部缺陷图 31(0 ,1)模式入射时的反射系数 Fig.3 Reflection coefficients of variousmodeswithL(O,l) modeincidence a 表面缺陷频厚积/ (MHz-mm)图 41(0 ,2)模式入射时的反射系数 Fig.4 Reflectioncoefficients of variousmodeswithL(0,2) modeincidence a 表面缺陷频厚积/ (MHz . mm)图 51(0 ,3)模式入射时的反射系数 Fig.5 Reflectioncoefficients of variousmodeswithL(0,3) modeincidence从图 3 中看出,当以 L(O ,1)模式入射时,对于表面缺陷,随频厚积的增大, L(O , 1)模式的反射系数减小,而 L(O ,1)模式在刻痕处发生模式转换时产生的 L(O ,2)模式的反射系数慢慢增加,当频厚积在0.15MHz .mm 以下时,L(O , 1)模式的反射系数较大;同样,对于内部缺陷,在 0.15MHz . mm 以下时,L(O ,1)模式的反射系数也较大,因此,在此频厚积以下,用 L(O ,】 )模式进行检测时,反射的波包幅度较强,检测表面缺陷和内部缺陷的灵敏度也就相对较高,这与前一节所得结果是一致的.从图 4 中看出,当用 L(O ,2)模式入射时,对于表面缺陷,L(O ,2)模式的反射系数在 0.8MHz . mm 以下较小.然而随频厚积的增大,L(O ,2)模式的反射系数增大,大约在 1.4 ~ 2.0MHz . mm 之间反射系数较大;而模式转换后产生的 L(O , 1)和 L(O ,3) 模式的反射系数在整个频厚积上都较小;同样,对于内部缺陷,频厚积大约在 1.4 — 2.0MHz . mm 之间反射系数较大,因此,用 L(O ,2)模式进行检测时,在他得安,等:管材超声检测中导波模式及频厚积的选择图 3 ~图 5 所示.其中各图中的 a 图为有表面缺陷的情况,缺陷为一沿周向的刻痕(其宽度和深度分别表面缺陷为0.5);图b为内部缺陷的情况,内部缺陷3 1(0 ,1)模式入射时的反射系数 Reflection coefficients of variousmodeswithL(O,l) modeincidence频厚积/ (MHz-mm)4 1(0 ,2)模式入射时的反射系数 Reflectioncoefficients of variousmodeswithL(0,2) modeincidence 1(0 ,3)模式入射时的反射系数Reflectioncoefficients of variousmodeswithL(0,3) modeincidence从图 3 中看出,当以 L(O ,1)模式入射时,对于表面缺陷,随频厚积的增大, L(O ,1)模式的反射系数减小,而 L(O ,1)模式在刻痕处发生模式转换时产生的 L(O ,2)模式的反射系数慢慢增加,当频厚积在 0.15MHz .mm 以下时,L(O , 1)模式的反射系数较大;同样,对于内部缺陷,在 0.15MHz . mm 以下时,L(O ,1)模式的反射系数也较大,因此,在此频厚积以下,用 L(O ,】 )模式进行检测时,反射的波包幅度较强,检测表面缺陷和内部缺陷的灵敏度也就相对较高,这与前一节所得结果是一致的.从图 4 中看出,当用 L(O ,2)模式入射时,对于表面缺陷,L(O ,2)模式的反射系数在 0.8MHz . mm以下较小.然而随频厚积的增大,L(O ,2)模式的反射系数增大,大约在1.4 ~2.0MHz . mm 之间反射系数较大;而模式转换后产生的 L(O , 1)和L(O ,3)模式的反射系数在整个频厚积上都较小;同样,对于内部缺陷,频厚积大约在 1.4 — 2.0MHz . mm 之间反射系数较大,因此,用 L(O ,2)模式进行检测时,在700同济大学学报 1.4~2.0MHz . mm 之间对表面缺陷和内部缺陷都较灵敏,这与用轴向功率流分布所得结果是一致的.从图 5 中看出,当以 L(O ,3) 模式入射时,对于表面缺陷,随频厚积的增大,L(O ,3)模式的反射系数慢慢减小,在 2.15MHz . mm 达到极小值,然后又增加,而其他模式转换后产生的新模式的反射系数虽有变化,但都相对较小.因此,在 2MHz . mm 附近以下用 L(O ,3)模式来检测时,对表面处的缺陷较灵敏;而对于内部缺陷,只有当频厚积较小时,才对内部缺陷比较灵敏,以上分析结果表明,用频域中的边界元法与导波本征模式函数相结合的混合边界元法可以用来分析导波在管材中的传播及散射情况. 4 结论本文首先对超声导波在管材中的频散方程进行了简要介绍;并对纵向轴对称较低阶模式的轴向功率流分布进行了详细的讨论,最后用混合边界元法对其结果的有效性进行了验证.结果表明:(1) 用 L(O ,1)模式检测时,在 0.15MHz . mm 以下时较为灵敏,在这一区域, I-(O , 1)模式对管内外表面及管壁中央处的缺陷都比较灵敏;用 L(O ,2) 模式检测时,在 1.4 ~ 1.8 MHz . mm 之间对检测管壁中央的缺陷较灵敏;用 L(O ,3)模式检测时,在2 . O以下对管内外表面上的缺陷都较灵敏.(2) 在较低频厚积下,各纵向轴对称导波模式的轴向功率流分布近似以管壁厚中心面呈现对称分布,但内外表面上还是有差别,这就是导波在管与板中分布的区别. (3) 导波的质点振动存在于整个壁厚范围内.随着频厚积的增加,各模式的质点振动分布变得越第 32 卷来越复杂;随着模式阶次的增加,各模式的质点振动分布也变得越来越复杂.所以在超声无损检测中,一般用较低频厚积下的较低阶模式,特别是 L(O ,2)模式导波在管内外表面的径向位移相对较小,这样导波在传播过程中能量泄漏相对较小,传播距离相对较大,检测相对容易[9]致谢:本文得到复旦大学电子工程系王威琪院士、汪源源教授和余建国教授的指导,在此表示感谢!参考文献:Lil 刘镇清,圆管中的超声导波[J] 无损检测, 1999,21(12):560 -562.[2]AlleyneDN, LoweMJ S,CawleyP.Thereflectionof guided wavcs fromcircumferential notchesin pipes[Jl.TransASMEJ of ApplMech,1998,65:635-641. [3] BaiH, ShahAH, PoppIewellN.Scatteringof guideci wavesbvcircumferential cracks in steeJpipes[J].TransASMEJ of ApplMcch,2001,68(4):619 -631.[4]Al!eyneDN,CawleyP,LankAM,et al.Thelambwaveinspec- tion of chcmical plant pipework[A]Peviewof Progressin Quan-titation NDE[C].NewYork: PlcnumPress, 1997.1269-1276.[5] GaztsD C.Three-dimensionalinvestigation of the propagationofwavesin hollowcircularcylinders.I.Analyticalfoundation[Jl.JAcoustSocAm,1959,31(5):568-573. [6]他得安,刘镇清,田光春,超声导波在管材中的传播特性 [J].声学技术,2001,20(3):131-134. [7]他得安,刘镇清超声导波频散特性与管材内径一壁厚比的关系[J] .复旦学报,2003,41(1)18 -13. [8]AuldBA.Acousticfieldsandwaves 洒 solids: Volumel[M]. NewYork:WileyInterscience Publication,1973. [9]他得安.超声纵向导波在管状结构中的传播特性研究[D].上海:同济大学声学研究所,2002.[10]YounhoCho,RoseJ LAnelastodynamic hybridboundaryele- ment studvfor elasticguidedwaveinteractionswithasurfacebreaking dpfcct[J].Int J ofs01idsand Stru,2000,37(23):4103- 4124 1.4~2.0MHz . mm 之间对表面缺陷和内部缺陷都较灵敏,这与用轴向功率流分布所得结果是一致的.从图 5中看出,当以 L(O ,3) 模式入射时,对于表面缺陷,随频厚积的增大,L(O ,3)模式的反射系数慢慢减小,在 2.15MHz . mm 达到极小值,然后又增加,而其他模式转换后产生的新模式的反射系数虽有变化,但都相对较小.因此,在 2MHz . mm 附近以下用 L(O ,3)模式来检测时,对表面处的缺陷较灵敏;而对于内部缺陷,只有当频厚积较小时,才对内部缺陷比较灵敏,以上分析结果表明,用频域中的边界元法与导波本征模式函数相结合的混合边界元法可以用来分析导波在管材中的传播及散射情况.结论本文首先对超声导波在管材中的频散方程进行了简要介绍;并对纵向轴对称较低阶模式的轴向功率流分布进行了详细的讨论,最后用混合边界元法对其结果的有效性进行了验证.结果表明: (1) 用 L(O ,1)模式检测时,在 0.15MHz . mm以下时较为灵敏,在这一区域, I-(O , 1)模式对管内外表面及管壁中央处的缺陷都比较灵敏;用 L(O ,2)模式检测时,在 1.4 ~ 1.8之间对检测管以下对管内外表面上的缺陷都较灵敏. (2) 在较低频厚积下,各纵向轴对称导波模式的轴向功率流分布近似以管壁厚中心面呈现对称分布,但内外表面上还是有差别,这就是导波在管与板中分布的区别. (3) 导波的质点振动存在于整个壁厚范围内.随着频厚积的增加,各模式的质点振动分布变得越来越复杂;随着模式阶次的增加,各模式的质点振动分布也变得越来越复杂.所以在超声无损检测中,一般用较低频厚积下的较低阶模式,特别是 L(O ,2)模式导波在管内外表面的径向位移相对较小,这样导波在传播过程中能量泄漏相对较小,传播距离相对较大,检测相对容易[9]致谢:本文得到复旦大学电子工程系王威琪院士、汪源源教授和余建国教授的指导,在此表示感谢!参考文献: Lil刘镇清,圆管中的超声导波[J] 无损检测, 1999,21(12):560 562. [2] AlleyneDN, LoweMJ S,CawleyP.Thereflectionof guided fromcircumferential notchesinpipes[Jl.TransASMEJ of ApplMech,1998,65:635-641. BaiH, ShahAH, PoppIewellN.Scatteringof guideci wavesbv circumferential cracks in steeJpipes[J].TransASMEJ of Appl Mcch,2001,68(4):619 -631. [4] Al!eyneD N,Cawley P,LankA M,et al.Thelambwaveinspec- tion of chcmical plant pipework[A]Peviewof Progressin Quan- titation NDE[C].NewYork: PlcnumPress, 1997.1269-1276. [5] C.Three-dimensionalinvestigation of the propagationof wavesin hollow circularcylinders.I.Analyticalfoundation[Jl.J AcoustSocAm,1959,31(5):568-573.系[J] .复旦学报,2003,41(1)18 -13. AuldBA.Acousticfieldsandwaves 洒 solids: Volumel[M].York:WileyInterscience Publication,1973. [10] Younho Cho,Rose J LAnelastodynamic hybridboundaryele- studvfor elasticguidedwaveinteractionswithasurface breaking dpfcct[J].Int Jofs01idsand Stru,2000,37(23):4103【文献来源】https:///academic-journal-cn_journal-tongji-university-natural-science_thesis/0201250772947.html【相关文献】1.充粘液管材超声导波检测模式及频厚积的选择 [J], 项延训,他得安。

管道导波检测中激发频率的选择

管道导波检测中激发频率的选择

管道导波检测中激发频率的选择 及灵敏度分析摘要:采用超声纵向导波对热交换管进行检测。

首先利用导波的频散曲线,选定了检测的最佳导波模式I(O,2),然后用位移分布、应力分布及总能量密度分布等选取了用该模式检测特定管道的频厚积,最后通过试验分析了管道导波检测的灵敏度。

试验结果表明,L(O ,2)模式的波长比缺陷尺寸大10倍时,也能非常清楚地检测到缺陷。

关键词:超声检验;管道;导波;激发频率;灵敏度 中图分类号:TGll5.28 文献标识码:A 文章编号:1000-6656(2005)02-0083-04Excitation Frequency Choice and SensitiVity Analysis in the InspectiOn 0fPipe with UltrasoIlic GIlided WavesTA De_an ,WANG Wei-qj ,WANG Yuan-yuan ,YU Jian-guo(Department of Electronic Engineering ,Fudan University ,Shanghai 200433,China) LIU Zhen-qing(Institute of Acoustics ,Tongji University ,Shanghai 200092,China)Abstract :The heat-exchanger pipes could be inspected by ultrasonic longitudinal guided waves .Firstly the optimal testing mode L(O ,2)was selected according to the dispersion curves of guided waves ,then the frequency-thickness product was chosen according t0 the displacement ,stress and total energy density(TED)amplitudedistributions .Finally ,the sensitivity of testing was analyzed in the experiment .Results showed that the defects inpipes could be detected distinctly even if the wavelength of L(O ,2)mode was 10 times longer than the defect size .Keywords :Ultrasonic testing ;Pipe ;Guided wave ;Excitation frequency ;Sensitivity管道是炼油厂、化工厂、天然气和电力等部门中很重要的部分,管道检测近年来一直是该领域中设计、制造和用户密切关心的问题,但也是难点。

圆管压电陶瓷频率和直径的关系

圆管压电陶瓷频率和直径的关系

圆管压电陶瓷频率和直径的关系
圆管压电陶瓷的频率和直径之间的关系主要体现在谐振频率上。

谐振频率分为径向谐振频率和厚向谐振频率。

径向谐振频率与直径成反比。

也就是说,直径越大,径向谐振频率越小。

这是因为直径的增大会导致陶瓷圆管的有效质量增加,从而降低了振动系统的自然振动频率。

厚向谐振频率与厚度成反比。

也就是说,厚度越小,频率越高。

这是因为厚度的减小会提高陶瓷圆管的刚度,从而提高了振动系统的谐振频率。

综上所述,圆管压电陶瓷的频率和直径之间的关系可以总结为:径向频率与直径成反比,厚向频率与厚度成反比。

在实际应用中,根据实际需求和性能要求,需要合理选择陶瓷圆管的直径和厚度,以达到所需的谐振频率。

超声波自动测量薄壁管壁厚的应用

超声波自动测量薄壁管壁厚的应用

超声波自动测量薄壁管壁厚的应用孙新蕾;黄斌;胥关辉【摘要】在国内,薄壁铝管的应用领域广泛,涉及航天航空、精密机械仪器等.薄壁管的加工主要以冷轧而成,加工后的管材壁厚会出现不均匀现象.为满足使用要求,多以人工测量管材厚度,工作强度大,难度高并且人为因素环境因素等,影响最终测量结果.因此,本文基于超声波测厚原理,设计一种全自动测量薄壁铝管厚度的仪器.测试结果表明:仪器完全满足目前市场对薄壁管厚度测量的要求,并且精度高,效率高,稳定性好,节省人力,操作简单.【期刊名称】《工程与试验》【年(卷),期】2019(059)002【总页数】2页(P24-25)【关键词】薄壁铝管;厚度;冷轧;超声波测厚;自动测量;精度高【作者】孙新蕾;黄斌;胥关辉【作者单位】中机试验装备股份有限公司,吉林长春 130103;中机试验装备股份有限公司,吉林长春 130103;中机试验装备股份有限公司,吉林长春 130103【正文语种】中文【中图分类】TG115.281 引言目前,薄壁管厚度检测的方法有很多,成熟的测厚方法有激光法测厚、电涡流法测厚、射线测厚法和超声波测厚法。

考虑适应环境、制造成本等方面,本文选择使用超声波测厚法对薄壁管厚度进行测量。

国内使用超声波测厚仪检测薄壁管大多是逐点检测方式,带来的问题就是人工效率低,人为因素影响检测结果,最终得到的结果不准确。

因此,本文提出设计一种全自动超声波测厚设备,以满足市场需求,实现效果高,精度高,检测结果可靠的目的。

2 项目设计2.1 超声波测壁厚原理利用超声波在介质中的传播特性进行检测原理,超声笔探头和检测工件的耦合方式选用探头全没水浸而工件部分水浸方式(如图1所示)。

图1 超声波探头水浸方式示意超声波测厚从原理上讲是通过检测超声波脉冲在被测材料中往返一次的时间,根据声波在材料中的速度,从而获得被测材料的厚度,计算公式是:其中,d为被测材料厚度;c为超声波在被测材料中的速度;Δt是超声波在被测材料中传播往返一次的时间。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第42卷 第1期2003年2月复旦学报(自然科学版)Journal of Fudan University(Natural Science)Vol.42No.1Feb.2003 文章编号:042727104(2003)0120007207超声导波频散特性与管材内径-壁厚比的关系他得安1,刘镇清2(1.复旦大学电子工程系,上海 200433;2.同济大学声学研究所,上海 200092)摘 要:在自由管材的情况下,对于内径2壁厚比变化对管材中较低阶纵向导波模式频散特性的影响进行了分析.分析结果表明:管材中导波的频散特性与内径2壁厚比有关;当内径2壁厚比和频厚积较小时,内径2壁厚比的变化对低阶导波模式的频散特性有较大的影响,但随内径2壁厚比和频厚积的增加,这种影响将减小.另一方面,内径2壁厚比对导波频散特性的影响随导波模式阶次的增加而减小.关键词:超声导波;频散特性;管材;内径2壁厚比中图分类号:TB551 文献标识码:A近年来,管道的无损检测成为一个重要的问题.传统的超声方法是用基本的纵波来测量壁厚度,这种方法须逐点测量管道,非常费时且设备昂贵.超声导波提供了一个更具吸引力的方法,因为它可以在管道的任一位置上激发,沿管轴传播[1].置于空气中的钢管中导波可以传播几十米[2,3];当管道被埋于矿石棉中时,也可以获得类似的结果[4].由于频散波的波包形状随波的传播而发生变化,传播较快的信号从较慢的信号中分离出来,使波包扩展开来.这将对信号的检测造成两个不利的影响;减小分辨率和减小幅度.这个影响在文献[5]中进行了有意义的讨论.在时间上和空间上波包的扩展降低了分辨率,当试图去检测与结构特性相近的缺陷如焊点时,常常遇到这种问题.在那些情况下,只有当缺陷的反射能从结构特性中分辨出时,才能可靠的检测出缺陷.另一方面,当用导波进行检测时,在管材中存在多种模式的导波.为了在长距离上保持波包形态不变,长距离导波无损检测技术的发展渴望利用频散最小的模式.因此,合理选择检测的模式是提高检测可靠性的关键所在[6],而内径2壁厚比在较低频厚积下,对导波模式的频散行为具有较大的影响[7].虽然在众多的研究中考虑了管材内径或壁厚对低频厚积下导波模式频散特性的影响,但迄今为止,作者尚未见到内径2壁厚比变化对导波模式频散特性影响的公开研究报道.因为管材的超声检测基本上都是在较低频厚积下进行的[2],所以,在较低频厚积下,研究内径2壁厚比变化对导波模式频散特性的影响,在工业界超声无损检测中是非常重要的.1 超声纵向导波在管材中的频散特性分析假设管材是轴对称、无限长的.管材的周围为真空时,在内外表面上没有位移限制;1个垂直应力和2个切应力在界面上变为零,即在内半径为a,外半径为b的2个边界上,边界条件为: σrr=σrθ=σrz=0 r=a,b.(1) 1.1 基本方程对于均匀、各向同性的线弹性介质,其一般的弹性动力学运动方程为[8]: (λ+2μ) ( ・U)+μ ×( ×U)=ρ92U/9t2,(2) 收稿日期:2002208201基金项目:上海市博士后基金资助项目作者简介:他得安(1972—),男,博士后.其中U为位移矢量,ρ为材料密度,λ和μ为Lamé常数,上式左边第一项表示膨胀(压缩)部分,第二项表示旋转(等体积)部分.用Helmholtz分解,时间谐振位移矢量U可用压缩标量势Φ和等体积矢量势Ψ表示为: U= Φ+ ×Ψ,(3)其中Φ=<e i(ζz-ωt),Ψ=ψe i(ζz-ωt),i为虚数单位,ω为角频率,轴向波数ζ=ω/c p,c p为相速度.1.2 频散方程根据(1)~(3)式,产生一组特征方程,形成以幅度A、B、A1、B1、A3、B3表示的矩阵形式[5]: [C ij]・[E]=0 i,j=1,2,…,6,(4)其中E=[A B A1 B1 A3 B3]T,C ij为系数矩阵,其表达式参见文献[7].为使上式有非零解,其系数行列式必须为零,即: C ij=0 i,j=1,2,…,6,(5)上式即为管材中导波的频散方程.1.3 B essel函数的选择在C ij的表达式中含有一系列Bessel函数,所以,选取合适的Bessel函数对方程(5)中解的稳定性非常重要.因为Bessel函数J n和Y n沿虚轴以指数形式增加,向内和向外传播的波的影响不能清楚地分开,因此当Bessel函数的变元增大时,它的解变得不稳定,这一问题类似于板中大频厚积的情况[9],对大半径管材尤其重要;然而随着变元逐渐增大,Bessel函数I n(z)增大,而K n(z)减小[10],使修正Bessel函数分离,它的解变得更加稳定.各量的选取如附录所示.1.4 轴对称模式在实际应用中,由于激发和接收等方面的便利,使纵向模式比扭转模式优越.因此,在超声无损检测的实际应用中,一般都用纵向轴对称导波模式,本文也仅讨论纵向轴对称模式.当周向阶次n=0时,(5)式可写成: D1・D2=0,(6)其中: D1=C11C12C14C15C31C32C34C35C41C42C44C45C61C62C64C65, D2=C23C26C53C56.当上式中,频散方程 D1=0(7)时所对应的模式就是纵向轴对称模式.它的位移在(r,z)平面内,因此周向位移分量为零,即uθ=0.2 内径2壁厚比对管中导波频散特性的影响分析2.1 相同内径2壁厚比下不同内径和壁厚时的相速度频散曲线在分析不同内径2壁厚比对导波频散特性的影响前,先分析相同内径2壁厚比时不同内径和壁厚对频散特性的影响.根据(7)式,可得纵向轴对称模式L(0,m)的相速度频散曲线.图1(a)、1(b)分别是内径2壁厚比(r/d)为2和8时不同内径和壁厚下的相速度频散曲线,其中横坐标为频厚积(f・d).其材料为铜管,密度为8.4g/cm3,纵波速度为4.4m/ms,横波速度为2.2m/ms.从图中看出,内径和壁厚不同,而内径2壁厚比相同时,管中各导波模式的相速度频散曲线完全重合.因此,对于一定的材料,在一定的频厚积下,管材中各导波模式的频散特性只与内径2壁厚比有关.只要内径2壁厚比一定,不管内径和壁厚分别如何变化,对管材中导波的频散特性没有影响.根据这一现象,在以下研究不同内径2壁厚比对管材中导波频散的影响时,只考虑其内径2壁厚比,而没有分别考虑其内径和壁厚.8复旦学报(自然科学版) 第42卷图1 相同内径2壁厚比,不同r 和d 时的相速度频散曲线Fig.1 Phase velocity of guided waves at same inner 2radius 2thickness ratio (r/d ),various inner 2radius and thickness2.2 不同内径2壁厚比下的速度频散曲线图2~图4分别为不同内径2壁厚比时,L (0,1)和L (0,2)以及较高阶模式在自由铜管中的相速度c p 和群速度c g 的频散曲线,其中各图中的(a )图为c p 频散曲线;图(b )为c g 频散曲线.图2 不同内径2壁厚比(r/d =2,4,6,10,20)下L (0,1)模式的频散曲线Fig.2 The dispersive characteristics curve of the L (0,1)mode at different inner 2radius 2thicknessratio图3 不同内径2壁厚比(r/d =2,4,6,10,20)下L (0,2)模式的频散曲线Fig.3 The dispersive characteristics curve of the L (0,2)mode at different inner 2radius 2thickness ratio9第1期 他得安等:超声导波频散特性与管材内径-壁厚比的关系从图中看出,在低频情况下(相对于长波长),不同内径2壁厚比(r/d )下的频散曲线有较大的差别,且管中的纯模式最显著.随着频率的增加,纵向导波模式开始显得象板中的波,尤其当半径2壁厚比增大时,这种情况更为明显.图4 不同内径2壁厚比(r/d =2,4,6,10,20)下L (0,3)和L (0,4)模式的频散曲线Fig.4 The dispersive characteristics curve of the L (0,3)and L (0,4)mode at different inner 2radius 2thickness ratio从图2中看出,随内径2壁厚比的增加,低频下L (0,1)模式的相速度和群速度频散曲线向更低频方向移动.在低频下,随内径2壁厚比的增大,管材中L (0,1)模式的相速度减小,大部分频率点上,L (0,1)模式的群速度减小;当频率较大时,群速度增大.但当频率较高时,各内径2壁厚比下的频散曲线重合,这说明当频率较大(如在1.0MHz 以上)时,内径2壁厚比对L (0,1)模式的频散特性基本上没有影响.内径2壁厚比越大时,各内径2壁厚比上的频散曲线重合的频率越低.和L (0,1)模式的情况相似,在低频下,随内径2壁厚比的增加,L (0,2)模式的相速度和群速度频散曲线也都向更低频方向移动,相速度随内径2壁厚比的增加而减小,而群速度随内径2壁厚比的增加而增加.另一方面,当频率较高时,内径2壁厚比的变化对L (0,2)模式频散特性的影响减小.内径2壁厚比越大时,各内径2壁厚比上的频散曲线重合的频率点也越低.从图2和图3中也可以看出,内径2壁厚比变化对L (0,1)模式的影响比对L (0,2)模式的影响大.从图4中可以看出,当内径2壁厚比大于2时,L (0,3)以上模式的频散曲线不随内径2壁厚比的变化而变化,因此,当内径2壁厚比较大时,内径2壁厚比的变化对它们的频散特性基本上没有影响.图5是在频厚积为0.2MHz ・mm 、波传播距离为400mm 时,不同内径2壁厚比(r/d )下自由铜管中纵向轴对称模式L (0,2)和L (0,1)的模拟脉冲回波信号.从图上看出,在这一频率下,内径2壁厚比为7.5以下时L (0,2)和L (0,1)都有频散现象;但内径2壁厚比在7.5以上时,L (0,2)是非频散的,而L (0,1)还有频散现象;当内径2壁厚比为20时,L (0,2)是非频散的,而L (0,1)也几乎是非频散的,但随着内径2壁厚比的增加,L (0,1)模式也越来越变得非频散.可以看出,内径2壁厚比对管中导波的频散特性具有很大的影响.2.3 截止频率与内径2壁厚比的关系图6为各较低阶纵向轴对称模式的内径2壁厚比与截止频率f c 的关系.随着内径2壁厚比的增大,L (0,2)模式的截止频率开始时快速减小,当内径2壁厚比达到5以上时,减小的速率放慢.另一方面,L (0,2)模式在较低频厚积下,几乎是非频散的,且非频散区随内径2壁厚比的增大而增大.因此,L (0,2)模式在管材的检测中非常具有潜力,这是因为:首先,在低频厚区,L (0,2)模式在一很宽频带范围内是非频散的,也就是说在这一频带内,它的速度不随频率的变化而变化,因此,波包在传播过程中保持不变;其次,在低频下很宽的区域内,管中L (0,2)模式是速度最快的模式[2],所以在检测过程中首先检测到的是L (0,2)模式,这样,就可以把一些不需要的模式或模式转换后的新模式分开;再次,它的模式行为对表面和内部缺陷都很灵敏.当内径2壁厚比大于2时,内径2壁厚比的变化对管材中较高阶模式的截止频率基本上没有影01复旦学报(自然科学版) 第42卷响,只有在内径2壁厚比小于2时,截止频率随内径2壁厚比的增大而减小.图5 频厚积为0.2MHz ・mm 时,不同内径2壁厚比(r/d )下模拟的脉冲回波信号Fig.5 Simulative pulse echo signal in various inner 2radius 2thickness ratio (r/d )at 0.2MHz ・mm图6 各较低阶纵向轴对称模式的截止频率与内径2壁厚比的关系Fig.6 Relationship between inner 2radius 2thickness ra 2tio and cut 2off frequency of various lower longi 2tudinal guided waves modes 3 结 论本文对自由管材的情况下,内径2壁厚比变化对自由管材中较低阶纵向导波模式频散特性的影响进行了分析讨论,结果表明:1)对于一定的材料,在一定的频厚积下,管材中导波的频散特性只与内径2壁厚比有关.只要内径2壁厚比一定,不管内径和壁厚分别如何变化,对管中导波的频散特性没有影响;2)L (0,2)模式的截止频率随内径2壁厚比的增大而减小,而当内径2壁厚比大于2时,内径2壁厚比对L (0,3)和L (0,4)模式的截止频率没有影响;3)在低频下,L (0,1)和L (0,2)模式的频散曲线随内径2壁厚比的增大而向更低频方向移动.除少数频率点外,内径2壁厚比增大时,L (0,1)和L (0,2)模式的相速度减小,而群速度增大.内径2壁厚比越大时,各内径2壁厚比上的频散曲线重合的频率点越低;4)当内径2壁厚比较小时,对其他高阶导波模式的频散特性有影响,这种影响随阶数的增加而减弱;当内径2壁厚比较大时,对其他高阶模式没有影响.另一方面,由于L (0,2)模式在较低频厚积下,几乎是非频散的,且非频散区随内径2壁厚比的增大而增大,因此,L (0,2)模式的波形包络在较低频厚积下几乎保持不变,这对超声无损检测是非常有利的.本文得到同济大学工程力学系贺鹏飞教授、复旦大学电子工程系王威琪院士、余建国教授和汪源源教11第1期 他得安等:超声导波频散特性与管材内径-壁厚比的关系21复旦学报(自然科学版) 第42卷授的指导,在此表示感谢!参考文献:[1] 刘镇清.圆管中超声导波[J].无损检测,1999,21(12):5602562.[2] Alleyne D N.Lowe M J S,Cawley P.The reflection of guided waves from circumferential notches in pipes[J].T rans A S M E J of A ppl Mech,1998,65:6352641.[3] Bai H,Shah A H,Popplewell N.Scattering of guided waves by circumferential cracks in steel pipes[J].T ransA S M E J of A ppl Mech,2001,68(4):6192631.[4] Alleyne D N,Cawley P,Lank A M,et al.The Lamb wave inspection of chemical plant pipework[J].Reviewof Progress in Quantitation ND E,1997,16(A):126921276.[5] Wilcox P D,Lowe M J S,Cawley P.Long range lamb wave inspection:The effect of dispersion and modal selec2tivity[J].Review of Progress in Quantitative ND E,1999,18(A):1512158.[6] Ditri J,Rose J L,Chen G.Mode selection cirteria for defect detection optimization using Lamb waves[J].Re2view of Progress in Quantitative ND E,1992,11(B):210922115.[7] 他得安,刘镇清,田光春.超声导波在管材中的传播特性[J].声学技术,2001,20(3):1312134.[8] G azis D C.Three2dimensional investigation of the propagation of waves in hollow circular cylinders[J].J A2coust Soc A m,1959,31(5):5682573.[9] Lowe M J S.Matrix techniques for modeling ultrasonic waves in mutilayered media[J].I EEE T rans on U F2FC,1995,42:5252542.[10] 奚定平.贝塞尔函数[M].北京:高等教育出版社;德国:Springer2Verlag Berlin Heidelberg,1998.附录:B essel函数及各参数的选择C p>C l C l>C p>C t C l>C t>C pk l=k2l k l=-k2l k l=-k2lk t=k2t k t=k2t k t=-k2tγ=1γ1=-1γ1=-11γ=1γ2=1γ2=-12Z n(k l r)=J n(k l r)Z n(k l r)=I n(k l r)Z n(k l r)=I n(k l r)W n(k l r)=Y n(k l r)W n(k l r)=K n(k l r)W n(k l r)=K n(k l r)Z n(k t r)=J n(k t r)Z n(k t r)=J n(k t r)Z n(k t r)=I n(k t r)W n(k t r)=Y n(k t r)W n(k t r)=Y n(k t r)W n(k t r)=K n(k t r) 其中Z n表示向内的Bessel函数,代替J n,I n;W n表示向外的Bessel函数,代替Y n,K n.R elationship Bet w een DispersiveCharacteristics of Ultrasonic G uided Waves and Inner2radius2thickness R atio of PipesT A De2an1,LI U Zhen2qing2(1.Depart ment of Elect ronic Engineering,Fudan U niversity,S hanghai200433,China;2.Institute of Acoustics,Tongji U niversity,S hanghai200092,China)Abstract:The influence of inner2radius2thickness ratio on the dispersive characteristics of guided waves for lower in free pipes has been analyzed.The results show that the dispersive characteristics of ultrasonic guided waves in pipes are re2 lated to Inner2Radius2Thickness Ratio(IRTR)of pipes.When IRTR and frequency2thickness product are small,the change of IRTR has a great influence on the dispersive characteristics of lower guided waves,while with the increase of IRTR and frequency2thickness product,the influence of IRTR on guided waves will be reduced.On the other hand,the influence of IRTR on guided waves will be reduced with the increase of the order of guided waves.K eyw ords:ultrasonic guided waves;dispersive characteristics;pipes;inner2radius2thickness ratio~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~(上接第6页)Performance Degradation and Damage Mechanisms of in Service12Cr1MoV Steel PipeCH AO Chen,Y ANG Zhen2guo(Depart ment of M aterial Science,Fudan U niversity,S hanghai200433,China)Abstract:Short2term mechanical tests were conducted for12Cr1MoV steel s pecimens(parent material)taken from an in2service main steam pipe of a power plant.Metallographic examinations and fractographic analyses were carried out for the cut specimens.Creep damage and failure mechanisms of the pipe material at elevated temperature were evaluat2 ed and studied.The results show that(1)the sharp reduction of impact toughness of the in2service material at normal temperature can be attributed to the fast growth of inner microcracks under impact;(2)the mechanisms such as creep cavity accumulating and effective cross2section shrinking of the pipe dominate the process of low strain rate failure;and(3)the degree of enrichment of constituent elements such as Cr and Mn in the grain boundary carbides can be used asa parameter to characterize the damage nucleation,then,to estimate the damage incubation time.K eyw ords:main steam pipe;12Cr1MoV;performance degradation;damage mechanism 31第1期 他得安等:超声导波频散特性与管材内径-壁厚比的关系。
