电气安装工作量计算基础入门。

电气安装工程预算与工程量计算

电气安装工程预算与工程量计算一、预算编制预算编制是根据工程设计方案和施工方案，按照项目的特点和要求，编制出一个合理的、科学的、可操作的成本计划，确定项目的经济技术指标和经济合理性。

预算编制主要包括以下几个步骤：1.确定工程范围和性质：首先需要明确工程项目的范围和性质，确定工程的规模和用途，以便更准确地确定投资规模和建设周期。

2.确定工程量清单：在项目的前期设计阶段，需要根据设计方案和施工方案，确定工程所涉及的各项工程量，包括电缆、线路、电气设备等等。

同时，要考虑到工程的安全、可靠和经济性，以及项目进度和质量的要求。

3.确定工程成本：通过对各项工程量进行计算和估算，结合市场行情和工程管理经验，确定各项工程费用，包括人工费、材料费、设备费、分包费、管理费等，最终得出工程的总预算。

4.编制预算报表：根据上述步骤确定的工程费用，编制预算报表，明确每个费用项的具体金额和工程总投资金额，以供项目决策者参考和审查。

5.审查和调整预算：预算编制完成后，必须进行审查和调整，确保预算的科学性和合理性。

如果有需要，还可以对预算方案进行优化和调整，以进一步提高工程质量、降低工程成本和缩短项目周期。

工程量计算是预测和控制工程成本的一个重要手段，它主要包括以下几个方面：1.工程量计算的原则：工程量计算必须根据施工图纸和设计要求，按照一定的规范和标准进行，确保计算结果的准确性和可靠性。

同时，还要注意工程量计算的技术经济指标，提高工程质量和效益。

2.工程量计算的方法：工程量计算可以采用直接计算法和综合计算法两种方法。

直接计算法是根据设计图纸和规范要求，逐项计算各项工程量，并按照一定的计量规则和标准计算出来。

综合计算法是根据工程的整体情况和经验数据，通过一些经验公式和比例关系，估算出各项工程量。

3.工程量计算的内容：工程量计算主要包括电缆长度计算、线路长度计算、设备数量计算等。

根据工程的不同特点和要求，还可以进行一些特殊工程量的计算，如开关柜数量计算、照明灯具数量计算等。

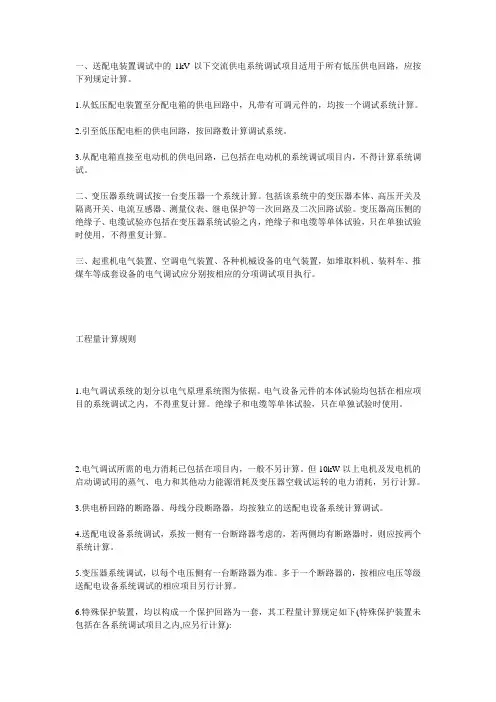

电气安装调试及工程量计算

一、送配电装置调试中的1kV以下交流供电系统调试项目适用于所有低压供电回路，应按下列规定计算。

1.从低压配电装置至分配电箱的供电回路中，凡带有可调元件的，均按一个调试系统计算。

2.引至低压配电柜的供电回路，按回路数计算调试系统。

3.从配电箱直接至电动机的供电回路，已包括在电动机的系统调试项目内，不得计算系统调试。

二、变压器系统调试按一台变压器一个系统计算。

包括该系统中的变压器本体、高压开关及隔离开关、电流互感器、测量仪表、继电保护等一次回路及二次回路试验。

变压器高压侧的绝缘子、电缆试验亦包括在变压器系统试验之内，绝缘子和电缆等单体试验，只在单独试验时使用，不得重复计算。

三、起重机电气装置、空调电气装置、各种机械设备的电气装置，如堆取料机、装料车、推煤车等成套设备的电气调试应分别按相应的分项调试项目执行。

工程量计算规则1.电气调试系统的划分以电气原理系统图为依据。

电气设备元件的本体试验均包括在相应项目的系统调试之内，不得重复计算。

绝缘子和电缆等单体试验，只在单独试验时使用。

2.电气调试所需的电力消耗已包括在项目内，一般不另计算。

但10kW以上电机及发电机的启动调试用的蒸气、电力和其他动力能源消耗及变压器空载试运转的电力消耗，另行计算。

3.供电桥回路的断路器、母线分段断路器，均按独立的送配电设备系统计算调试。

4.送配电设备系统调试，系按一侧有一台断路器考虑的，若两侧均有断路器时，则应按两个系统计算。

5.变压器系统调试，以每个电压侧有一台断路器为准。

多于一个断路器的，按相应电压等级送配电设备系统调试的相应项目另行计算。

6.特殊保护装置，均以构成一个保护回路为一套，其工程量计算规定如下(特殊保护装置未包括在各系统调试项目之内,应另行计算):(1)发电机转子接地保护，按全厂发电机共用一套考虑；(2)距离保护，按设计规定所保护的送电线路断路器台数计算；(3)高频保护，按设计规定所保护的送电线路断路器台数计算；(4)零序保护，按发电机、变压器、电动机的台数或送电线路断路器的台数计算；(5)故障录波器的调试，以一块屏为一套系统计算；(6)失灵保护，按设置该保护的断路器台数计算；(7)失磁保护，按所保护的电机台数计算；(8)变流器的断线保护，按变流器台数计算；(9)小电流接地保护，按装设该保护的供电回路断路器台数计算；(10)保护检查及打印机调试，按构成该系统的完整回路为一套计算。

电气设备安装工程工程量的计算规则及内容

电气设备安装工程工程量的计算规则及内容概述电气设备安装工程是指将电气设备按照设计要求进行安装、接线、调试和验收的过程。

在开展电气设备安装工程之前，需要对工程量进行计算，以便进行合理的材料采购、人员配置和工作进度安排。

本文将介绍电气设备安装工程工程量的计算规则及内容。

计算规则电气设备安装工程工程量的计算规则主要有以下几点：1. 根据设计要求确定设备数量和种类对于不同的电气设备安装工程，其设备数量和种类不同，需要根据设计方案来确定。

在此基础上，可以精细地计算出每种设备需要的工作量。

2. 根据安装条件确定工作量电气设备安装工程的工作量一般包括以下方面：•安装位置的准确测量•设备的运输、卸载和安装•设备的调试和检验•设备周围的电气线路、设备支架、地线等配套工程的安装需要根据具体的安装条件来确定每个环节的工作量。

3. 确定工作量的单位电气设备安装工程的工作量一般以“台”或“组”为单位进行计算。

每个设备安装所需要的工作量可以根据实际情况进行精确计算，以确保计算的精度。

4. 调整工程量在实际安装工程中，可能会出现一些意外情况，如安装位置不合适、现场条件发生变化等。

此时，需要调整工程量，以确保工程的顺利进行。

计算内容电气设备安装工程工程量的主要计算内容包括以下几部分：1. 设备工程量的计算根据设计方案来确定设备的数量和种类，从而计算出每个设备需要安装的工作量和用量。

主要包括设备的运输、卸载、安装和调试等内容。

2. 配套工程量的计算随着设备安装工作的进行，还需要进行配套工程的安装。

配套工程主要包括电气线路、设备支架、地线等内容。

需要根据现场具体情况进行计算。

3. 人员工程量的计算电气设备安装工程需要不同类型的人员进行配合，包括工程师、技术员、电工等。

需要根据工程的实际情况进行人员的配比和分工。

4. 材料工程量的计算电气设备安装需要消耗很多材料，包括电线、电缆、电气器具、支架等。

需要根据安装需要进行精确计算，以确保材料采购的准确性和安全性。

建筑电气安装工程量计算方法

建筑电气安装工程量计算方法建筑电气安装工程总体构成主要包括电力系统、照明系统、弱电系统等部分，电气安装工程量的计算对工程的顺利进行具有重要影响。

本文将从电力系统、照明系统、弱电系统三个方面，介绍建筑电气安装工程量计算方法。

一、电力系统电力系统主要包括高、中、低压、开关站、电表、配电箱、电缆线等组成部分。

在电力系统的施工过程中，需要对各个组成部分进行工程量的计算。

主要方法如下：1. 根据设计图纸，计算出电压等级，选用相应型号的配电箱、变压器、电表等设备的数量。

根据现场实际情况，考虑备用设备，增加一些设备，以防备用。

2. 确定线缆的走向和长度，计算每个回路的负荷量，根据负荷量，确定线缆的规格和数量。

3. 计算节电容量和配电箱的容量，确保电线的安全运行。

4. 确定配电箱和电缆线的安装位置，计算出数量，然后根据现场实际情况增加一些设备和电缆线，以满足变更需求。

二、照明系统照明系统主要由灯具、开关、电缆线等组成。

工程量计算包括以下几点：1. 根据设计图纸，测量照明区域和高度，并分析环境因素，选用适合的灯具。

2. 根据现场实际情况，计算选用灯具的数量，计算开关的数量和位置。

3. 确定电缆线的走向和长度，计算总负荷量，然后根据负荷量确定线缆的规格和数量。

4. 计算每个灯具的用电量，根据设计要求确定灯具的亮度和数量。

5. 顺带计算不同照明区域的照度差异，确定灯具安装的位置和数量。

6. 根据现场实际情况增加一些灯具和电缆线，以避免变更时不足。

三、弱电系统弱电系统主要包括电话系统、有线电视系统、广播系统、安防系统等。

弱电系统工程量计算包括以下几点：1. 分析现场通讯需求，根据设计要求选用相应型号的电话机、电话线、通话器等设备，计算数量并确定安装位置。

2. 根据现场实际情况，计算有线电视系统的传输距离，确定所需电缆的规格和数量。

3. 确定广播系统的安装位置和数量，计算所需的室内、室外喇叭数量，配合声学工程，确保声音的收发效果。

电气工程中强电安装算量手算要点

电气工程中强电安装算量手算要点1、熟悉图纸：①先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；②看系统图时应对上平面图，了解管子的走向。

系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线45度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；2、工程量计算流程：首先从室外→→→总配电箱→→→单元配电箱→→→户内配电箱→→→各个回路（照明、插座等）。

3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。

4、有关规定：室外进线图纸上未标注的情况下，室外预留1.5m（室外至外墙皮）；电缆进箱长度加2m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为0.3m。

所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量）计算电气工程应撑握以下的计算规律：1）、照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，规范要求安装高度在距地2.4米以下的金属灯具必须连接PE专用保护线（从配电箱引来），应该注意卫生间或走廓上的壁灯安装高度2）、N联开关共有（N+1）根导线，照明灯具的开关必须接在相线（也称火线）上，无论是几联开关，只接进去一根相线，再从开关接出来控制线，几联开关就应该有几条控制线，所以，双联开关有三根导线，三联开关有四根导线，以此类堆。

3）、单相插座支线有三根导线，现行国家规范要求照明支路和插座支路分开，一般照明支线在顶棚上敷设，插座支路在地面下敷设，并且在插座回路上安装漏电保护器，插座支路导线根数由极数（孔数）最多的插座决定，所经二、三孔双联插座是三根导线，若是四联三极插座也是三根线。

建筑电气工程量计算方法

建筑电气工程量计算方法
1.设计图纸分析：仔细阅读设计图纸，理解每个电气设备的安装位置、规格要求以及电线电缆的布置方式。

2.编制清单：根据设计图纸，逐一列出需要安装的电气设备、电线电缆、开关面板、灯具等物料。

3.计算设备数量：根据设计图纸上所示的设备位置和装置规格，结合
相关标准规范，计算每种设备的数量。

4.计算电线电缆长度：根据设计图纸中电线电缆的布置方式，计算每
根电线电缆的长度，并结合标准规范确定电线电缆的规格。

5.计算开关面板数量：根据设计图纸中所示的开关面板位置和数量要求，计算需要的开关面板数量。

6.计算灯具数量：根据设计图纸中所示的灯具位置和数量要求，计算
需要的灯具数量。

7.计算人工时间和数量：根据施工工序和标准规范，估计完成每项工
作所需的时间和人工数量。

8.统计总量：将以上计算结果进行统计，得出总量，并根据实际情况
留出一定的余量。

建筑电气工程量计算需要根据不同项目的要求和实际情况进行具体计算，并参考相关标准和规范进行合理估算。

在计算过程中，需要仔细研读
设计图纸，理解每个电气设备的功能和规格要求，并结合施工工序和施工
要求进行合理分析和计算。

同时，需要注意与其他工程量的配套和协调，
确保工程设备和人工的合理安排。

建筑电气工程量计算的准确性对于施工过程和工程质量的控制具有重要意义。

只有合理、准确地计算电气工程量，才能确保施工过程的顺利进行和工程质量的稳定。

因此，建筑电气工程量计算需要严格遵守相关标准和规范，确保计算结果的准确性和合理性。

电气设备安装工程及工程量计算规则

电气设备安装工程及工程量计算规则电气设备安装工程及工程量计算规则随着电力行业的发展，电气设备安装工程也变得越来越重要。

电气设备安装是指将电气设备安装在相应的地方并连接相应的电源，使之能够正常工作的过程。

本文将重点介绍电气设备安装工程的基本流程及工程量计算规则。

一、电气设备安装工程基本流程1、确定需求及选材在开始电气设备安装工程前，首先需要明确需要安装什么样的电气设备，并进行相应的材料和设备选购。

这些材料和设备必须符合国家标准和规定，同时还要满足使用环境的要求。

2、施工准备安装工程前需要对安装现场进行特定的准备工作，包括各种设备的布局设计和导线的路线设计等。

此外，还需要考虑到设备的维护、维修以及后续升级的问题。

3、预安装预安装是指将电气设备进行组装，确定相应的位置，并进行初步的调试。

预安装完成后可以进行初步的验收。

4、正式安装正式安装是指将预安装的电气设备按照设计图纸进行安装，包括焊接、螺栓固定和连接电源等一系列工作。

5、施工验收和调试施工验收和调试是整个工程的最后一步。

在安装工程完成后，需要验收安装效果，对设备进行调试，保证设备能够正常运转。

二、电气设备安装工程量计算规则电气设备安装工程量指的是电气设备的安装量和相应的施工成本，以及相关的工程时间计算。

电气设备安装工程量计算需要考虑以下几个方面。

1、设备安装数量设备安装数量是电气设备安装工程中最基本的计算规则。

需要根据相应的设计图纸确定具体的设备数量和相应的容量。

2、电缆通道长度电缆通道长度是指电气设备之间连接的线路走向长度。

需要根据实际测量结果确定。

3、接地装置长度接地装置长度是指电气设备的接地装置走向长度。

需要根据实际测量结果确定。

4、材料数量材料数量是指电气设备安装过程中需要用到的不同种类的材料数量。

需要根据设计图纸和实际安装需要进行计算。

5、施工时间施工时间是指整个电气设备安装工程需要的时间。

需要根据材料和设备的准备时间，以及安装周期进行计算。

建筑电气安装工程量计算方法

建筑电气安装工程量计算方法建筑电气安装工程量计算方法随着现代社会的发展，建筑电气安装工作越来越重要，也越来越复杂。

对于建筑电气安装工程量的计算，需要有一定的方法，正确的计算方法会使得工作更加高效，具有可靠性。

下面将介绍几种常见的建筑电气安装工程量计算方法。

1、负荷计算法负荷计算法是最常见的计算方法之一，它是根据建筑物的各项应用负荷及相关规范来确定电气安装工程量的。

这种方法适用于住宅和公共建筑等小型工程。

计算过程中需结合建筑物的用途、面积、人数等因素，对建筑物用电负荷进行合理的估计。

此法计算出的数据较为准确，具有参考价值。

2、分段计算法分段计算法适用于大型建筑综合系统的电气安装工程量计算。

在实际操作过程中，可以通过将建筑物按各个用途、功能分成若干个分段进行计算。

在这种方法中，需要考虑到电缆长度、线盘数量、线管数量、插座数量、开关数量等多个因素，精确地计算出每一大段的总工程量，从而实现分段计算的目的。

3、标准计算法标准计算法可根据工作电压、导线截面、负荷平均功率以及项目需求等因素计算出每一工程量所需的材料用量。

这种方法适用于相对比较单一、规律性较强的设计工程。

通过选择合适的导线、配电盘和电缆等材料，能够明确电气材料的使用标准，提高电气安装工程的规范化和可持续化。

4、经验计算法经验计算法是一种积累而来的，基于对过去工程量的统计和分析得到的计算方法。

随着建筑电气安装工程量的积累，在不断地经验实践中总结出了一些较为普遍的、适用于常见的建筑环境的计算方式。

对于专业的电气工程师来说，通过不断的积累和总结，可以逐渐掌握这一经验计算法，将其运用到实际的建筑电气安装工程量计算中。

总的来说，建筑电气安装工程量计算方法需要结合各种因素进行综合考虑。

在日常实践中，完成电气安装工程量计算需要工程师团队的协助，以确保计算结果的准确性和可靠性。

通过准确的计算，不仅能够为电气安装的材料采购提供准确的依据，也能够帮助工程师更好地掌握工程进度、控制工程成本，为成功完成电气安装工程提供坚实的基础。

电气设备安装工程工程量的计算规则及内容

《电气设备安装工程工程量的计算规则及内容》一、变压器的安装二、三、1、变压器的安装分为三相变压器和单相变压器。

针对不同电压等级，按容量划分工程项目，套用相应定额子目，以“台”为计量单位计算工程量。

工作内容包括：开箱检查，本体就位，器身检查，套管、油枕及散热器的清洗，油柱试验，风扇、油泵电动机解体检查接线，附件安装，垫铁及止轮器的制作与安装，补充注油及安装后整体密封试验，接地，补漆。

四、五、2、变压器干燥，针对不同电压等级，按容量划分工程项目，套用相应定额子目。

以“台”为单位计算工程量。

工作内容包括：准备，干燥及维护，检查，记录整理，清扫收尾及注油。

六、七、3、变压器过滤，以“吨”为单位计算工程量。

工作内容为：过滤前的准备及过滤后的清理、油过滤。

二、配电装置及母线、绝缘子的安装1、断路器的安装包括多油断路器、少油断路器和空气、六养化硫断路器的安装。

按电压等级划分工程项目，套用相应的定额子目，以“台”为单位计算工程量。

工作内容包括：开箱检查，断路器解体检查、组合、固定及调整，套管型电流互感器接线，断路器的动作检查，消弧室及油箱的干燥、注油、接地。

2、隔离开关的安装包括户内隔离开关的安装，户外三柱式隔离开关的安装，户外双柱式及户外单柱式隔离开关的安装，单相接地开关的安装。

隔离开关的安装以“组”为单位计算工程量，接地开关的以“台”为单位计算工程量。

分别按电压、电流等划分工程项目，套用定额子目。

工作内容包括：开箱检查，安装、固定、调整，拉杆配制和安装，操作机构联锁装置和信号装置接点的安装检查，接地。

3、互感器的安装包括油浸式和电容式电压互感器和电流互感器。

按型号和电压、电流等级划分工程项目，套用相应定额子目。

以“台”为单位计算工程量。

工作内容包括：开箱检查，本体安装，接地。

4、熔断器分户内户外两种形式，按电压分为10kV和35kV两种连同ＲW2-35共三个工程项目套用定额，以“组”为单位计算工程量。

工作内容包括：开箱检查，打眼，埋螺钉，本体安装，接地。

电气工程安装概预算——工程量计算

? 则整个配管长度为：1.5米（箱底垂直至地面）＋0.1米（垂直入地深）＋L1（配电箱与中间墙左插座水平距离，可用比例尺在图上量出）＋0.1米（垂直出地面）＋0.3米（垂直入插座）＋0.4米（垂直出插座入地）＋L2（中间墙两插座水平距离，可用比例尺在图上量出）＋0.4米（垂直出地入插座）＋0.4米（垂直出插座入地）＋L3（至右墙插座水平距离，可用比例尺在图上量出）＋0.4米（垂直出地面入插座）
度示意图。规定的导线预留长度，详见表 3.3。
? 图3.4导线与柜、箱、设备等相连预留长度示意图
表3.3 连接设备导线（每一根线）预留长度表
序号
项目
预留长度
说明
1
各种开关箱、柜、板
高＋宽
盘面尺寸
单独安装（无箱、盘）的铁壳开关、 2 闸刀开关、起动器、母线槽进出线 0.3米以安装对象中心算起
盒等
PE接地线。
（2）单联、双联、三联、四联开关单联开关就是面板上只有一个跷板的开关，其中还有双联、三
联、四联等；单控是指对开关的控制回路而言的，如有两个控制回路就叫双控了，一个就是单控；
每根相线之间的电压是380V ,而任意一根相线与中性线之间的电压是220V。（3）插座
“左零右相上接地”
L——相线，即火线；
1）水平方向的敷设线管计算
? 水平方向敷设的线管应以施工平面图的管线走向、敷设部位和设备安装位置的中心点为依据，并借用平面图上所标墙、柱轴线尺寸进行线管长度的计算，若没有轴线尺寸可利用时，则应运用比例尺或直尺直接在平面图上量取线管长度，如图 3.1 所示。
图3.1 线管
水平长度计算示意图
? 【案例】某办公楼照明工程局部平面布置如图 2.6所示。建筑物为混合结构，层高 3.3m。灯具为成套型，开关安装距楼地面 1.4m；配电线路导线为 BV－2.5，穿电线管沿天棚、墙暗敷设，其中 2～3 根穿 MT15 ，4根穿 MT20 。试按工程量计算表式列出该房间轴线内的所有电气安装分项工程名称，计算出各分项工程量。

电气工程量计算办法

电气工程量计算办法1.电气负荷计算电气负荷计算是电气工程量计算的基础。

它包括对各个用电设备的负荷进行估算和求和。

负荷计算主要有下面几个步骤：-首先，确定用电设备的类型和数量，包括照明设备、动力设备、特殊设备等。

-然后，根据用电设备的功率和使用时间进行负荷计算。

需要注意的是，不同类型的设备可能有不同的负荷特性，如照明设备一般是连续负荷，动力设备可能是间歇负荷。

-最后，将各个设备的负荷相加，得到总负荷。

2.电缆长度计算电缆长度计算是为了确定电缆的使用长度和数量，以便进行合理的选型。

电缆长度计算需要考虑下面几个因素：-首先，确定电缆的布线路径。

这需要考虑到电缆的安装位置、走向和走向变化点等。

-然后，根据布线路径计算每段电缆的长度。

可以采用测量或估算的方法。

-最后，将各段电缆长度相加，得到总长度。

3.电缆截面计算电缆截面计算是为了确定电缆的横截面积，以便满足电流传输的要求。

电缆截面计算需要考虑下面几个因素：-首先，确定电流的大小。

这需要根据负荷计算和电缆的配电方案来确定。

-然后，根据电流和电缆的导电材料来选择合适的电缆截面。

一般来说，电流越大，所需的电缆截面就越大。

-最后，根据电缆的截面范围选择合适的电缆规格。

4.导线长度计算导线长度计算是为了确定导线的使用长度和数量，以便进行合理的选型。

导线长度计算需要考虑下面几个因素：-首先，确定导线的布线路径。

这需要考虑到导线的安装位置、走向和走向变化点等。

-然后，根据布线路径计算每段导线的长度。

可以采用测量或估算的方法。

-最后，将各段导线长度相加，得到总长度。

5.灯具数量计算灯具数量计算是为了确定合适的照明设备的数量，以保证照明效果。

灯具数量计算需要考虑下面几个因素：-首先，根据照度要求和照明场所的大小和形状来确定照明光度。

-然后，根据照度和照明光度来计算所需的灯具的数量。

-最后，根据照明场所的布局和要求进行灯具的布置。

以上是常见的电气工程量计算办法，通过合理的计算可以确保电气工程的设计和施工达到要求，提高工程质量和安全性。

电气工程中强电安装算量手算要点

电气工程中强电安装算量手算要点1、熟悉图纸：①先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；②看系统图时应对上平面图，了解管子的走向。

系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线45度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；2、工程量计算流程：首先从室外→→→总配电箱→→→单元配电箱→→→户内配电箱→→→各个回路（照明、插座等）。

3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。

4、有关规定：室外进线图纸上未标注的情况下，室外预留1.5m（室外至外墙皮）；电缆进箱长度加2m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为0.3m。

所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量）计算电气工程应撑握以下的计算规律：1）、照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，规范要求安装高度在距地2.4米以下的金属灯具必须连接PE专用保护线（从配电箱引来），应该注意卫生间或走廓上的壁灯安装高度2）、N联开关共有（N+1）根导线，照明灯具的开关必须接在相线（也称火线）上，无论是几联开关，只接进去一根相线，再从开关接出来控制线，几联开关就应该有几条控制线，所以，双联开关有三根导线，三联开关有四根导线，以此类堆。

3）、单相插座支线有三根导线，现行国家规范要求照明支路和插座支路分开，一般照明支线在顶棚上敷设，插座支路在地面下敷设，并且在插座回路上安装漏电保护器，插座支路导线根数由极数（孔数）最多的插座决定，所经二、三孔双联插座是三根导线，若是四联三极插座也是三根线。

电气安装工程量计算规则及预算实例

电气安装工程量计算规则及预算实例电气安装工程量计算规则是指根据工程的具体要求和设计方案，结合工程所需的材料、设备、人工和施工方法等因素，对电气安装工程的工程量进行合理计算的一套计算规则和方法。

而电气安装工程的预算是指在工程量计算的基础上，根据市场行情和成本要素，对工程造价进行合理预估的过程。

1.电气安装工程量计算规则：(1)材料计算：根据设计方案和工程要求，计算所需的电缆、电线、开关、插座、灯具等材料的用量，并根据市场行情确定材料的价格。

(2)设备计算：根据工程设计要求，计算所需的配电箱、电表箱、配电柜、开关柜等设备的数量和规格，并根据市场行情确定设备的价格。

(3)人工计算：根据工程的施工难度和施工周期，估算所需的施工人工数量和施工时间，并根据市场行情确定人工的价格。

(4)施工方法计算：根据工程的具体情况，确定最佳的施工方法和工序，并根据施工方法和工序估算出的时间和工程量，计算施工过程中的材料和人工的消耗。

2.电气安装工程预算实例：针对一些商业建筑项目的电气安装工程，我们可以通过以下步骤进行预算：(2)设备计算：根据工程设计要求，计算所需的配电箱、电表箱、配电柜、开关柜等设备的数量和规格，并通过市场调查确定设备的价格。

假设配电箱数量为2个，电表箱数量为1个，配电柜数量为3个，开关柜数量为5个，设备的价格为配电箱每个500元，电表箱每个200元，配电柜每个1000元，开关柜每个800元，那么设备费用为2*500+1*200+3*1000+5*800=8300元。

(4)施工方法计算：根据工程的具体情况，确定最佳的施工方法和工序，并根据施工方法和工序估算出的时间和工程量，计算施工过程中的材料和人工的消耗。

假设施工过程中需要使用吊装设备，预计的吊装时间为5天，每天的吊装材料和人工消耗为500元，那么施工方法费用为5*500=2500元。

以上是电气安装工程量计算规则及预算实例的简要介绍，具体的计算规则和预算方法还需要根据实际工程情况和市场行情进行细化和调整。

电气手算工程量方法及步骤

电气手算工程量方法及步骤电气工程量计算是指对电气工程中各项设备和材料进行数量测算和计算，并根据这些计算结果编制出工程量清单和报价预算等。

传统的电气工程量计算主要通过手算方法进行，下面将介绍电气工程量计算的方法和步骤。

电气工程量计算的方法主要包括单位工程计算法和详细计算法两种，其中单位工程计算法适用于规模较大的电气工程，而详细计算法适用于规模较小或者具体项目的电气工程。

单位工程计算法的步骤如下：1.编制工程设计图纸：绘制电气工程的设计图纸，包括线路图、布线图、开关柜图等。

2.划定单位工程范围：根据设计图纸确定单位工程的范围，例如一些楼层的电气安装工程或者一些生产车间的电气设备等。

3.确定单位工程的计算规范：根据国家或地方的有关电气规范和标准，确定单位工程的计算方法和计算要求。

4.清单编制：根据计算规范的要求，编制出电气工程的清单，包括电缆、电线、开关、接插件、灯具等设备和材料的种类和规格。

5.计算各类设备和材料的数量：按照清单中设备和材料的种类和规格，计算出所需的数量，例如电缆长度、电线根数、开关数量等。

6.计算人工工时：根据设计图纸和施工要求，计算出电气工程所需的人工工时，包括布线、安装、调试等环节的工时。

7.计算辅助项目：除了设备和材料的数量计算外，还需要考虑一些辅助项目的计算，例如工程设备的运输费用、安装材料的损耗率等。

8.计算价格和总工程量：根据设备和材料的数量以及辅助项目的计算结果，结合市场行情和实际情况，计算出每个设备和材料的单价，然后乘以数量得到价格，最后将各项价格相加得到总工程量的价格。

9.编制工程量报价：根据计算结果，编制出电气工程的工程量清单和报价预算，包括每个设备和材料的名称、规格、数量和价格，以及总工程量的价格等。

详细计算法的步骤如下：1.编制详细设计图纸：绘制出电气工程的详细设计图纸，包括线路图、布线图、开关柜图等。

2.划定工作范围：根据详细设计图纸确定电气工程的各项工作范围，例如线路布设、设备安装、接线等。

电气安装工作量计算基础入门。

电气安装工程工作量计算方法
制作部门：制作人：
1.照明、插座 2.动力 3.弱电 4.自控
目录
1.照明、插座
（1）洁净荧光灯（单、双、三管，小到大，普通、应急）（2）普通荧光灯（单、双、三管，小到大，普通、应急）（3）特殊灯具（节能灯、灭蚊灯、防爆灯、工矿灯等）（4）疏散灯具（安全出口灯、单向指示灯、双向指示灯）（5）开关（单、双、三、四联开关，单联双控，双联双控、特殊开关）（6）插座(单相插座、三相插座、特殊插座）（7）电子联锁、接线盒、电管、电线、配电箱
开关盒接线盒
2.动力
（1）电管（KBG管、SC管、金属软管、不锈钢管）（2）电线、电缆（3）电缆终端头（10mm2及以上），配电箱、插座箱无端子接线（6mm2及以下）（4）热镀锌扁铁（接地用）（5）桥架（6）槽钢（用作配电柜基础）（7）控制箱
（8）配电箱（9）配电柜
热镀锌扁铁桥架
开关普通开关特殊开关（防爆开关、红外开关等）
红外开关防爆开关
插座
单相插座和三相插座
电气联锁联锁门电源数套数（两门或三门）配管见辰欣202车间竣工图---一层联锁门插座平面图
接线盒、开关盒
接线盒：一般用于夹层上并线开关盒：一般用于房间开关、插座面板的安装计算方法： 1套灯具配一个接线盒 1只开关配一个接线盒和一个开关盒 1只插座(非吸顶安装）配一个接线盒和一个开关盒 1套两门联锁配4个接线盒，1套三门联锁配6个接线盒
3.弱电
（1）分线箱（2）洁净电话机（3）电话插座（TP）（4）网孔插座（TO) （5）电管（6）弱电电缆（电话线、网络线等）（7）桥架
注意
计算TO、TP的配线时，不能像照明回路一样几个灯具一条回路。

电气设备安装工程工程量的计算规则及内容

《电气设备安装工程工程量的计算规则及内容》一、变压器的安装1、变压器的安装分为三相变压器和单相变压器。

针对不同电压等级，按容量划分工程项目，套用相应定额子目，以“台”为计量单位计算工程量。

工作内容包括：开箱检查，本体就位,器身检查,套管、油枕及散热器的清洗,油柱试验，风扇、油泵电动机解体检查接线,附件安装,垫铁及止轮器的制作与安装，补充注油及安装后整体密封试验，接地，补漆。

2、变压器干燥，针对不同电压等级，按容量划分工程项目，套用相应定额子目.以“台"为单位计算工程量。

工作内容包括：准备，干燥及维护，检查，记录整理,清扫收尾及注油。

3、变压器过滤，以“吨"为单位计算工程量。

工作内容为：过滤前的准备及过滤后的清理、油过滤。

二、配电装置及母线、绝缘子的安装1、断路器的安装包括多油断路器、少油断路器和空气、六养化硫断路器的安装.按电压等级划分工程项目，套用相应的定额子目，以“台"为单位计算工程量。

工作内容包括：开箱检查,断路器解体检查、组合、固定及调整，套管型电流互感器接线,断路器的动作检查，消弧室及油箱的干燥、注油、接地.2、隔离开关的安装包括户内隔离开关的安装，户外三柱式隔离开关的安装，户外双柱式及户外单柱式隔离开关的安装,单相接地开关的安装。

隔离开关的安装以“组"为单位计算工程量,接地开关的以“台”为单位计算工程量.分别按电压、电流等划分工程项目，套用定额子目。

工作内容包括：开箱检查，安装、固定、调整,拉杆配制和安装,操作机构联锁装置和信号装置接点的安装检查，接地。

3、互感器的安装包括油浸式和电容式电压互感器和电流互感器。

按型号和电压、电流等级划分工程项目，套用相应定额子目。

以“台”为单位计算工程量。

工作内容包括：开箱检查，本体安装,接地。

4、熔断器分户内户外两种形式,按电压分为10kV 和35kV 两种连同ＲW2-35 共三个工程项目套用定额,以“组”为单位计算工程量。

电气设备安装工程工程量的计算规则及内容

《电气设备安装工程工程量的计算规则及内容》一、变压器的安装二、三、1、变压器的安装分为三相变压器和单相变压器。

针对不同电压等级，按容量划分工程项目，套用相应定额子目，以“台”为计量单位计算工程量。

工作内容包括：开箱检查，本体就位，器身检查，套管、油枕及散热器的清洗，油柱试验，风扇、油泵电动机解体检查接线，附件安装，垫铁及止轮器的制作与安装，补充注油及安装后整体密封试验，接地，补漆。

四、五、2、变压器干燥，针对不同电压等级，按容量划分工程项目，套用相应定额子目。

以“台”为单位计算工程量。

工作内容包括：准备，干燥及维护，检查，记录整理，清扫收尾及注油。

六、七、3、变压器过滤，以“吨”为单位计算工程量。

工作内容为：过滤前的准备及过滤后的清理、油过滤。

二、配电装置及母线、绝缘子的安装1、断路器的安装包括多油断路器、少油断路器和空气、六养化硫断路器的安装。

按电压等级划分工程项目，套用相应的定额子目，以“台”为单位计算工程量。

工作内容包括：开箱检查，断路器解体检查、组合、固定及调整，套管型电流互感器接线，断路器的动作检查，消弧室及油箱的干燥、注油、接地。

2、隔离开关的安装包括户内隔离开关的安装，户外三柱式隔离开关的安装，户外双柱式及户外单柱式隔离开关的安装，单相接地开关的安装。

隔离开关的安装以“组”为单位计算工程量，接地开关的以“台”为单位计算工程量。

分别按电压、电流等划分工程项目，套用定额子目。

工作内容包括：开箱检查，安装、固定、调整，拉杆配制和安装，操作机构联锁装置和信号装置接点的安装检查，接地。

3、互感器的安装包括油浸式和电容式电压互感器和电流互感器。

按型号和电压、电流等级划分工程项目，套用相应定额子目。

以“台”为单位计算工程量。

工作内容包括：开箱检查，本体安装，接地。

4、熔断器分户内户外两种形式，按电压分为10kV 和35kV 两种连同ＲW2-35 共三个工程项目套用定额，以“组”为单位计算工程量。
