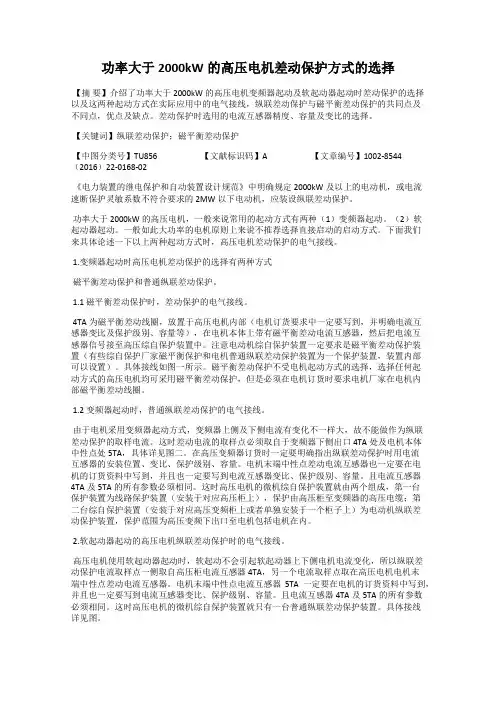

功率大于2000kW的高压电机差动保护方式的选择
功率大于2000kW的高压电机差动保护方式的选择【摘要】介绍了功率大于2000kW的高压电机变频器起动及软起动器起动时差动保护的选择以及这两种起动方式在实际应用中的电气接线，纵联差动保护与磁平衡差动保护的共同点及不同点，优点及缺点。
差动保护时选用的电流互感器精度、容量及变比的选择。
【关键词】纵联差动保护；磁平衡差动保护【中图分类号】TU856【文献标识码】A【文章编号】1002-8544（2016）22-0168-02《电力装置的继电保护和自动装置设计规范》中明确规定2000kW及以上的电动机，或电流速断保护灵敏系数不符合要求的2MW以下电动机，应装设纵联差动保护。
功率大于2000kW的高压电机，一般来说常用的起动方式有两种（1）变频器起动。
（2）软起动器起动。
一般如此大功率的电机原则上来说不推荐选择直接启动的启动方式。
下面我们来具体论述一下以上两种起动方式时，高压电机差动保护的电气接线。
1.变频器起动时高压电机差动保护的选择有两种方式磁平衡差动保护和普通纵联差动保护。
1.1 磁平衡差动保护时，差动保护的电气接线。
4TA为磁平衡差动线圈，放置于高压电机内部（电机订货要求中一定要写到，并明确电流互感器变比及保护级别、容量等），在电机本体上带有磁平衡差动电流互感器，然后把电流互感器信号接至高压综自保护装置中。
注意电动机综自保护装置一定要求是磁平衡差动保护装置（有些综自保护厂家磁平衡保护和电机普通纵联差动保护装置为一个保护装置，装置内部可以设置）。
具体接线如图一所示。
磁平衡差动保护不受电机起动方式的选择，选择任何起动方式的高压电机均可采用磁平衡差动保护，但是必须在电机订货时要求电机厂家在电机内部磁平衡差动线圈。
1.2 变频器起动时，普通纵联差动保护的电气接线。
由于电机采用变频器起动方式，变频器上侧及下侧电流有变化不一样大，故不能做作为纵联差动保护的取样电流。
这时差动电流的取样点必须取自于变频器下侧出口4TA处及电机本体中性点处5TA，具体详见图二。

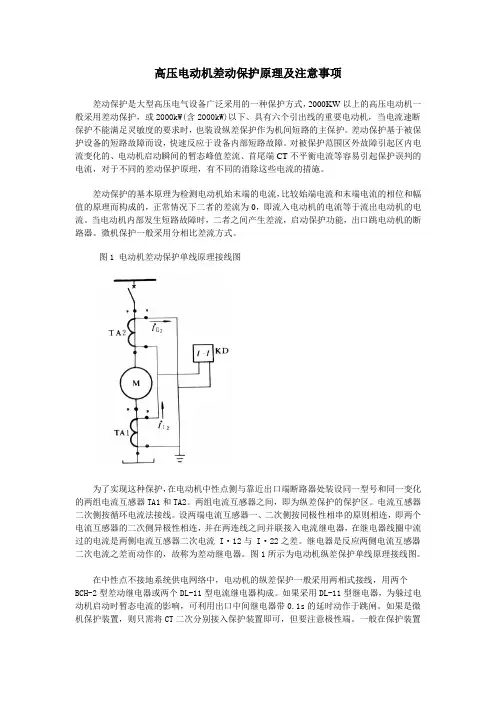

高压电动机差动保护原理及注意事项
高压电动机差动保护原理及注意事项差动保护是大型高压电气设备广泛采用的一种保护方式，2000KW以上的高压电动机一般采用差动保护，或2000kW(含2000kW)以下、具有六个引出线的重要电动机，当电流速断保护不能满足灵敏度的要求时，也装设纵差保护作为机间短路的主保护。
差动保护基于被保护设备的短路故障而设，快速反应于设备内部短路故障。
对被保护范围区外故障引起区内电流变化的、电动机启动瞬间的暂态峰值差流、首尾端CT不平衡电流等容易引起保护误判的电流，对于不同的差动保护原理，有不同的消除这些电流的措施。
差动保护的基本原理为检测电动机始末端的电流，比较始端电流和末端电流的相位和幅值的原理而构成的，正常情况下二者的差流为0，即流入电动机的电流等于流出电动机的电流。
当电动机内部发生短路故障时，二者之间产生差流，启动保护功能，出口跳电动机的断路器。
微机保护一般采用分相比差流方式。
图1 电动机差动保护单线原理接线图为了实现这种保护，在电动机中性点侧与靠近出口端断路器处装设同一型号和同一变化的两组电流互感器TA1和TA2。
两组电流互感器之间，即为纵差保护的保护区。
电流互感器二次侧按循环电流法接线。
设两端电流互感器一、二次侧按同极性相串的原则相连，即两个电流互感器的二次侧异极性相连，并在两连线之间并联接入电流继电器，在继电器线圈中流过的电流是两侧电流互感器二次电流I·12与I·22之差。
继电器是反应两侧电流互感器二次电流之差而动作的，故称为差动继电器。
图1所示为电动机纵差保护单线原理接线图。
在中性点不接地系统供电网络中，电动机的纵差保护一般采用两相式接线，用两个BCH-2型差动继电器或两个DL-11型电流继电器构成。
如果采用DL-11型继电器，为躲过电动机启动时暂态电流的影响，可利用出口中间继电器带0.1s的延时动作于跳闸。
如果是微机保护装置，则只需将CT二次分别接入保护装置即可，但要注意极性端。

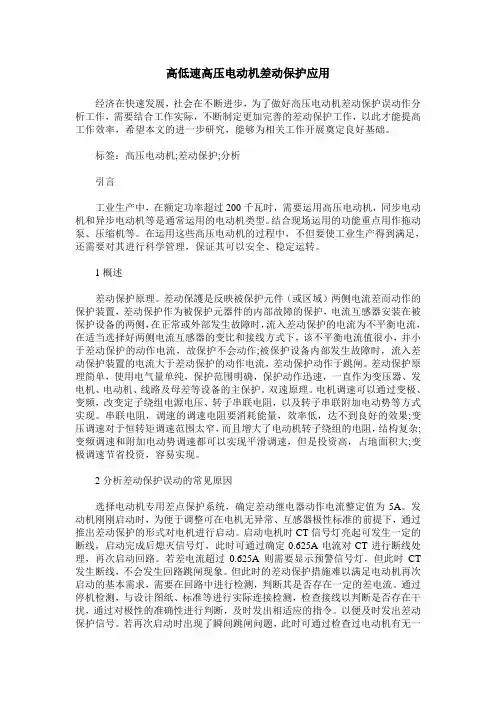

高低速高压电动机差动保护应用
高低速高压电动机差动保护应用经济在快速发展，社会在不断进步，为了做好高压电动机差动保护误动作分析工作，需要结合工作实际，不断制定更加完善的差动保护工作，以此才能提高工作效率，希望本文的进一步研究，能够为相关工作开展奠定良好基础。
标签：高压电动机;差动保护;分析引言工业生产中，在额定功率超过200千瓦时，需要运用高压电动机，同步电动机和异步电动机等是通常运用的电动机类型。
结合现场运用的功能重点用作拖动泵、压缩机等。
在运用这些高压电动机的过程中，不但要使工业生产得到满足，还需要对其进行科学管理，保证其可以安全、稳定运转。
1概述差动保护原理。
差动保護是反映被保护元件（或区域）两侧电流差而动作的保护装置，差动保护作为被保护元器件的内部故障的保护，电流互感器安装在被保护设备的两侧，在正常或外部发生故障时，流入差动保护的电流为不平衡电流，在适当选择好两侧电流互感器的变比和接线方式下，该不平衡电流值很小，并小于差动保护的动作电流，故保护不会动作;被保护设备内部发生故障时，流入差动保护装置的电流大于差动保护的动作电流，差动保护动作于跳闸。
差动保护原理简单，使用电气量单纯，保护范围明确，保护动作迅速，一直作为变压器、发电机、电动机、线路及母差等设备的主保护。
双速原理。
电机调速可以通过变极、变频，改变定子绕组电源电压、转子串联电阻，以及转子串联附加电动势等方式实现。
串联电阻，调速的调速电阻要消耗能量，效率低，达不到良好的效果;变压调速对于恒转矩调速范围太窄，而且增大了电动机转子绕组的电阻，结构复杂;变频调速和附加电动势调速都可以实现平滑调速，但是投资高，占地面积大;变极调速节省投资，容易实现。
2分析差动保护误动的常见原因选择电动机专用差点保护系统，确定差动继电器动作电流整定值为5A。
发动机刚刚启动时，为便于调整可在电机无异常、互感器极性标准的前提下，通过推出差动保护的形式对电机进行启动。
启动电机时CT信号灯亮起可发生一定的断线，启动完成后熄灭信号灯，此时可通过确定0.625A电流对CT进行断线处理，再次启动回路。

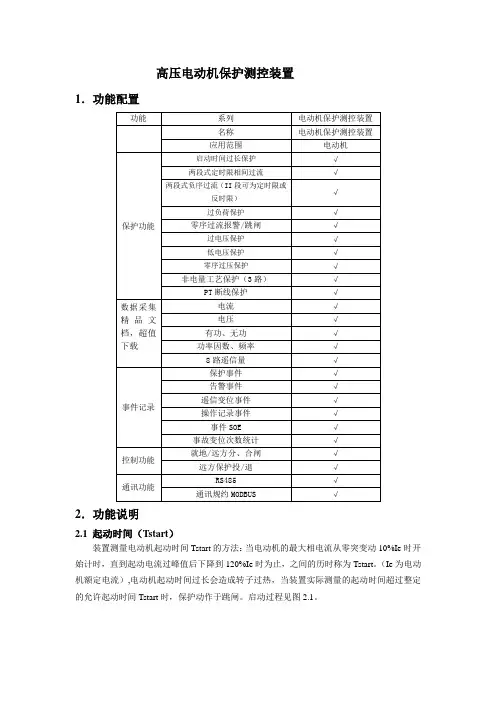

高压电机保护器说明书
高压电动机保护测控装置{TC "三．PD319-361A电动机保护测控装置" \f C \l "1" }1．功能配置{TC "1．功能配置" \f C \l "2" }2．功能说明{TC "2．功能说明" \f C \l "2" }2.1 起动时间（Tstart）{TC "2.1 起动时间（Tstart）" \f C \l "3" }装置测量电动机起动时间Tstart的方法：当电动机的最大相电流从零突变动10%Ie时开始计时，直到起动电流过峰值后下降到120%Ie时为止，之间的历时称为Tstart。
（Ie为电动机额定电流）,电动机起动时间过长会造成转子过热，当装置实际测量的起动时间超过整定的允许起动时间Tstart时，保护动作于跳闸。
启动过程见图2.1。
装置设两段定时限过流保护。
Ⅰ段相当于速断段，电流按躲过启动电流整定，在电动机起动完毕后自动下降一半。
这样即可以有效地躲过电动机的巨大启动电流，又可以保证电动机正常起动后提供防备严重的过负荷造成的堵转保护。
动作时限可整定, 对于用断路器控制的电动机整定时间一般较短，而用接触器控制的电动机整定时间一般较长，可选择整定为0.3秒,该段主要对电动机短路提供保护。
Ⅱ段是定时限过流段，在电动机启动完毕后自动投入，该段电流也可根据启动电流或堵转电流整定，主要对电动机启动时间过长和运行中堵转提供保护。
本装置设置二段相间过流保护,各段的投退控制定值可独立控制各段的使用情况。
投退控制定值取值含义都为：0:退出, 1:投入相间过流保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护段才投入。
2.3 负序过流保护{TC "2.3 负序过流保护" \f C \l "3" }负序电流保护主要针对各种非接地性不对称故障，出现较大的负序电流，而负序电流将在转子中产生2倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行。
高压电动机差动保护原理及注意事项
高压电动机差动保护原理及注意事项差动保护是大型高压电气设备广泛采用的一种保护方式，2000KW以上的高压电动机一般采用差动保护，或2000kW(含2000kW)以下、具有六个引出线的重要电动机，当电流速断保护不能满足灵敏度的要求时，也装设纵差保护作为机间短路的主保护。
差动保护基于被保护设备的短路故障而设，快速反应于设备内部短路故障。
对被保护范围区外故障引起区内电流变化的、电动机启动瞬间的暂态峰值差流、首尾端CT不平衡电流等容易引起保护误判的电流，对于不同的差动保护原理，有不同的消除这些电流的措施。
差动保护的基本原理为检测电动机始末端的电流，比较始端电流和末端电流的相位和幅值的原理而构成的，正常情况下二者的差流为0，即流入电动机的电流等于流出电动机的电流。
当电动机内部发生短路故障时，二者之间产生差流，启动保护功能，出口跳电动机的断路器。
微机保护一般采用分相比差流方式。
图1 电动机差动保护单线原理接线图为了实现这种保护，在电动机中性点侧与靠近出口端断路器处装设同一型号和同一变化的两组电流互感器TA1和TA2。
两组电流互感器之间，即为纵差保护的保护区。
电流互感器二次侧按循环电流法接线。
设两端电流互感器一、二次侧按同极性相串的原则相连，即两个电流互感器的二次侧异极性相连，并在两连线之间并联接入电流继电器，在继电器线圈中流过的电流是两侧电流互感器二次电流I·12与I·22之差。
继电器是反应两侧电流互感器二次电流之差而动作的，故称为差动继电器。
图1所示为电动机纵差保护单线原理接线图。
在中性点不接地系统供电网络中，电动机的纵差保护一般采用两相式接线，用两个BCH-2型差动继电器或两个DL-11型电流继电器构成。
如果采用DL-11型继电器，为躲过电动机启动时暂态电流的影响，可利用出口中间继电器带0.1s的延时动作于跳闸。
如果是微机保护装置，则只需将CT二次分别接入保护装置即可，但要注意极性端。

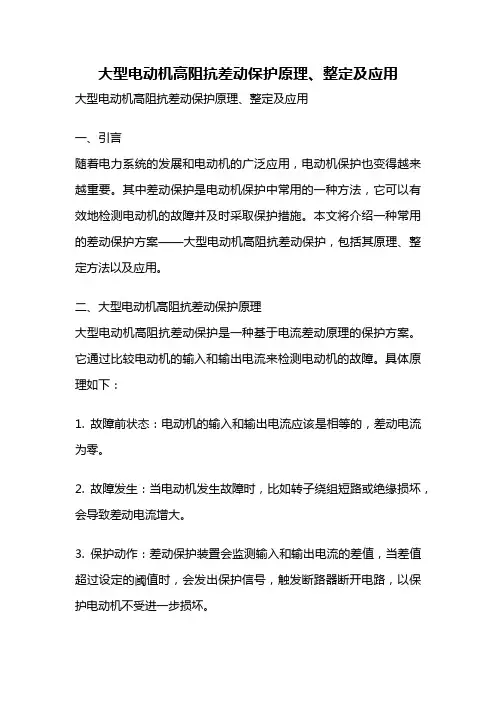

大型电动机高阻抗差动保护原理、整定及应用
