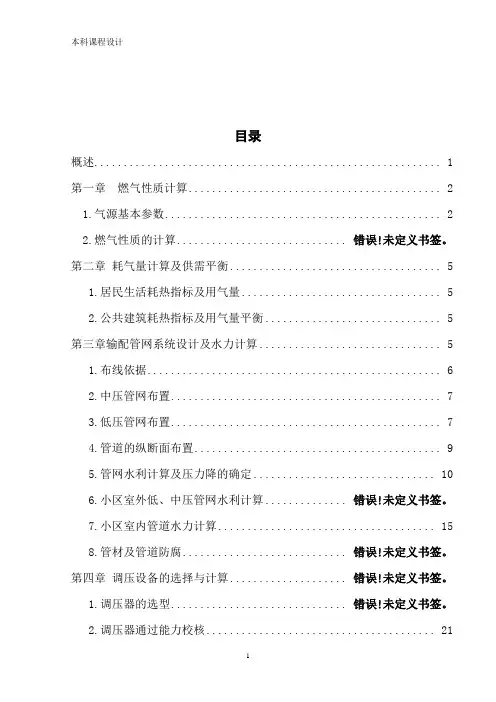

燃气课程设计 2

燃气课程设计 2
居民生活小时计算流量Q=kt(ΣkNQn)
式中Q—燃气管道的计算流量(m3/h);
kt—不同类型用户的同时工作系数,可取kt=1;
k—燃具的同时工作系数;
N—同一类型燃具的数目;
Qn—同一类型燃具的额定流量(m3/h);
由公式计算得居民生活小时用气量为Q=87.21m3/h。
2.2.公共建筑耗热指标及用气量平衡
μ---相应流体的动力黏度,Pa·s;
ρ---流体的密度,kg/m3。
由规范查得各组分的动力粘度代入上式,混合气体的动力粘度为
μ=10.22226×10-6Pa·s
ν=13.60375×10-6m2/s
1.1.6混合气体的低热值
Ht=(y1Ht1+y2Ht2+…+ynHtn)/100
=(96.226×35.902+1.77×64.397+0.6×93.24+0.178×123.649+0.259×156.733)/100
第一章燃气性质计算
1.1.气源基本参数
1.1.1供应燃气为天然气,其设计基本参数如下:
气体
甲烷
乙烷
丙烷
正丁烷
正戊烷
氮气
分子式
CH4
C2H6
C3H8
C4H10
C5H12
N2
体积分数(体积%)
96.22
1.77
0.6
0.178
0.259
0.967
1.1.2分子量的计算
由输配课本表1-4、表1-5查得各组分分子量,按以下公式求混合气体平均分子量。
3、为保证和提高低压管网的供气稳定性,给低压管网供气的相邻调压室之间的连通管道的管径,应大于相邻管网的低压管道管径。

燃气计算

燃气计算

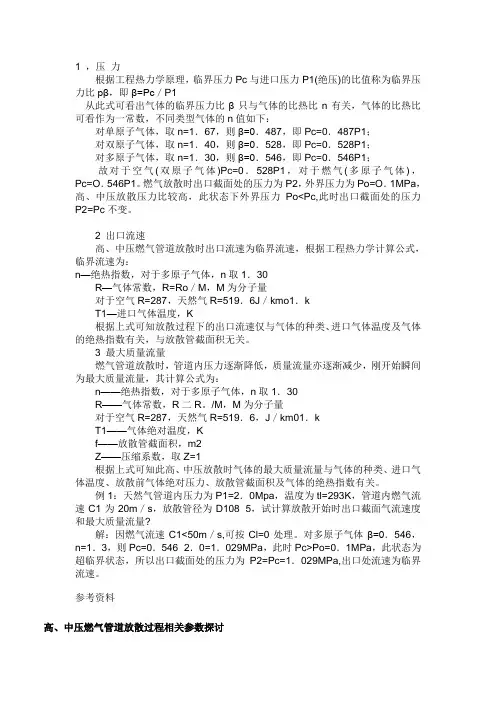

1 ,压力根据工程热力学原理,临界压力Pc与进口压力P1(绝压)的比值称为临界压力比pβ,即β=Pc/P1从此式可看出气体的临界压力比β只与气体的比热比n有关,气体的比热比可看作为一常数,不同类型气体的n值如下:对单原子气体,取n=1.67,则β=0.487,即Pc=0.487P1;对双原子气体,取n=1.40,则β=0.528,即Pc=0.528P1;对多原子气体,取n=1.30,则β=0.546,即Pc=0.546P1;故对于空气(双原子气体)Pc=0.528P1,对于燃气(多原子气体),Pc=O.546P1。

燃气放散时出口截面处的压力为P2,外界压力为Po=O.1MPa,高、中压放散压力比较高,此状态下外界压力Po<Pc,此时出口截面处的压力P2=Pc不变。

2 出口流速高、中压燃气管道放散时出口流速为临界流速,根据工程热力学计算公式,临界流速为:n—绝热指数,对于多原子气体,n取1.30R—气体常数,R=Ro/M,M为分子量对于空气R=287,天然气R=519.6J/kmo1.kT1—进口气体温度,K根据上式可知放散过程下的出口流速仅与气体的种类、进口气体温度及气体的绝热指数有关,与放散管截面积无关。

3 最大质量流量燃气管道放散时,管道内压力逐渐降低,质量流量亦逐渐减少,刚开始瞬间为最大质量流量,其计算公式为:n——绝热指数,对于多原子气体,n取1.30R——气体常数,R二R。

/M,M为分子量对于空气R=287,天然气R=519.6,J/km01.kT1——气体绝对温度,Kf——放散管截面积,m2Z——压缩系数,取Z=1根据上式可知此高、中压放散时气体的最大质量流量与气体的种类、进口气体温度、放散前气体绝对压力、放散管截面积及气体的绝热指数有关。

例1:天然气管道内压力为P1=2.0Mpa,温度为tl=293K,管道内燃气流速C1为20m/s,放散管径为D108×5,试计算放散开始时出口截面气流速度和最大质量流量?解:因燃气流速C1<50m/s,可按Cl=0处理。

燃气设计说明书

燃气设计说明书

燃气设计说明书摘要城市燃气是城市建设的重要基础设施之一,也是城市能源供应当中一个重要组成部分,它为城市工业、商业和居民生活提供优质气体燃料。

城市燃气输配系统的绝大部分系统的绝大部分工程量,属与城市地下基础工程。

本设计的主要内容为老城区天然气供应的规划。

该设计使用的天然气管道主要是无缝钢管。

XX区总供气面积为237公顷,人口达9.48万,属于小型城市,居住也比较集中。

进行规划时除建设接收长输管线天然气的门站外,还设置区域调压站。

因此,除管网的水利计算外,还有门站,区域调压站的设备选型计算。

本设计囊括了从长输管线到门站,经过区域调压站最后进入区域管网的过程。

幸福小区有79栋楼,共948户,包括了平面管网的布置,用户引入管的设计,单管阀门井的设计,凝水缸的设计。

关键词:天然气门站管道工艺流程节点压力流量AbstractCity gas is an important city-building infrastructure as urban energy supply.It is also an important component of the urban industrial, commercial and residential gas by the ways of providing quality gas . City gas transmission and distribution system is a basic project of the urban underground works in the vast majority of engineering systems.The main elements of the design is the planning of natural gas supply in Laocheng district . Seamless steel pipe is used as gas pipeline in this design. Laocheng district which covers a supply area of 237 hectares , population94,800, is a small city and the living is also relatively concentrated. Not only is a gas storage and distribution station in need ,but also a regional regulator station need to be set upwhen planning to receive long-distance pipeline. Therefore, in addition to the water pipe network computing, there are equipment selections of Storage and Distribution Station, regional regulator stations .The design mainly includes long-distance pipelines from the reservoir distribution stations, regulator stations, after the regional final to enter the process of regional pipeline network. There were79 residential buildings, a total of 948, in Xingfu area.The layout of flat pipe network , the design of user conductor and the design of condensate water tanks are included .Key words: Natural Gas ;Storage and Distribution Station ;pipeline;Technological process ;joint pressure;flux 目录1 原始资料 (1)1.1 用气量指标 (1)1.2 基本参数 (2)2 天然气性质的计算 (4)2.1 天然气平均分子量 (5)2.2 天然气的平均密度 (5)2.3 相对密度 (6)2.4 粘度 (6)2.5 爆炸极限 (8)2.6 干湿燃气的高低热值 (10)3 用气量的计算 (12)3.1 各类用户用气量计算 (12)3.2 绘制储气变化曲线 (14)4 燃气管网规划 ............................................................ 错误!未定义书签。

天然气企业燃气工程设计燃气管道计算流量和水力计算

天然气企业燃气工程设计燃气管道计算流量和水力计算

燃气管道计算流量和水力计算1.1城镇燃气管道的计算流量,应按计算月的小时zui 大用气量计算。

该小时zui 大用气量应根据所有用户燃气用气量的变化叠加后确定。

独立居民小区和庭院燃气支管的计算流量宜按本款第4条公式(1.4-2)计算。

1.2居民生活用气量:应根据本地燃料消耗统计数据折算,以每户3.5人计。

此处参考《××市××区燃气专项规划》,取2720MJ/人·年(65万大卡/人·年)。

1.3商业和工业用气量:应根据所有用气设备的额定流量和实际使用情况确定,参见本条规定的a 条和b 条。

无具体数据时,可按附录B 采用。

1) 商业用户燃气计算流量应按所有用气设备的额定热负荷和实际使用情况确定,无实际数据时,可参照附录Q 采用。

不同燃气的换算可按其低热值比计算,固体和液体燃料换算燃气还应考虑热效率,宜按下式计算:(1. 3)式中 V ——燃气用量(Nm 3/d );G ——原来使用的燃料量(kg/d ); Q 1——原用燃料的低热值(kcal/kg ); η1——原用燃料的燃具热效率(%); Q 2——燃气低热值(kcal/Nm 3); η2——燃气燃具热效率(%)。

各种燃料的低热值参照表1. 3-1,使用不同燃料的燃具热效率参照表1. 3-2。

2211ηηQ Q G V =表1. 3-1不同燃料的低热值表1.3-2使用不同燃料的燃具热效率注:①重油热效率比柴油约小5%。

2)工业企业生产用气设备的燃气用量,应按下列原则确定:a定型燃气加热设备,应根据设备铭牌标定的用气量或标定热负荷,采用经当地燃气热值折算的用气量;b非定型燃气加热设备应根据热平衡计算确定;或参照同类型用气设备的用气量确定;c 使用其他燃料的加热设备需要改用燃气时,可根据原燃料实际消耗量计算确定。

d 工业用户由固体或液体燃料改为使用燃气时,可按式(1.3)进行换算,式中的原用燃料量G 和原用燃料的燃具热效率η1应为实际测定值,η2可比照类似工业用气设备采用。

小区燃气毕业设计计算说明书

小区燃气毕业设计计算说明书

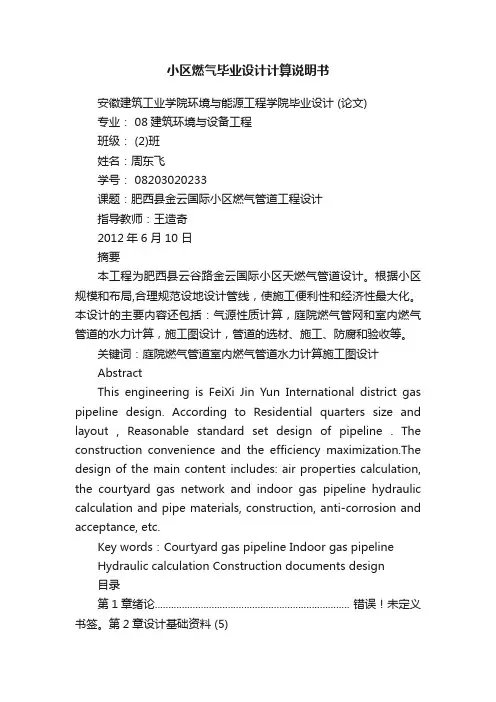

小区燃气毕业设计计算说明书安徽建筑工业学院环境与能源工程学院毕业设计 (论文)专业: 08建筑环境与设备工程班级: (2)班姓名:周东飞学号:***********课题:肥西县金云国际小区燃气管道工程设计指导教师:王造奇2012年6 月10 日摘要本工程为肥西县云谷路金云国际小区天燃气管道设计。

根据小区规模和布局,合理规范设地设计管线,使施工便利性和经济性最大化。

本设计的主要内容还包括:气源性质计算,庭院燃气管网和室内燃气管道的水力计算,施工图设计,管道的选材、施工、防腐和验收等。

关键词:庭院燃气管道室内燃气管道水力计算施工图设计AbstractThis engineering is FeiXi Jin Yun International district gas pipeline design. According to Residential quarters size and layout , Reasonable standard set design of pipeline . The construction convenience and the efficiency maximization.The design of the main content includes: air properties calculation, the courtyard gas network and indoor gas pipeline hydraulic calculation and pipe materials, construction, anti-corrosion and acceptance, etc.Key words:Courtyard gas pipeline Indoor gas pipelineHydraulic calculation Construction documents design目录第1章绪论........................................................................ 错误!未定义书签。

燃气计算书概论

燃气计算书概论

课程设计计算说明书题目名称:燃气管道课程设计系:建筑工程系 ________专业:建筑环境与能源应用工程班级: ___________________学号: _______________学生姓名: ________________指导教师: ___________________职称:讲师____________2016年5月12日前言根据有关批件,近期内为居民区配套燃气供应设施,以供应居民生活、公共建筑用气。

气源来自小区北侧低压燃气干管的末端,供气圧力为天然气3.25Kpao居民区内道路纵横交错,路面平坦,均已修建成柏油或水泥路面。

给排水干管、通讯电缆管道等均已埋设在车行道下,并正式使用。

供热管沟埋设在街区内,一般不穿越干道。

该市冬季冻土深度为地表下0. 85m,地下水位一3.2m, 土壤腐蚀性质为标准级。

室外燃气管道采用焊接钢管,管件均需加工制作,管道上的附属设备有闸板阀、钢制波形补偿器和凝水器等。

区内道路的承载能力按通过一般载重汽车考虑。

塔楼为8户/层;板楼为2户/梯。

公共建筑用气设备如下:托幼:两个开水炉、两个蒸饭灶、两个爆炒灶。

门诊:3个开水炉、3个双眼灶。

写字楼:4个开水炉、1个烤箱灶。

某居民住宅楼为6层,层高2.9m,室内首层地面标高土0.00,室外地表标高为一0.45m。

每户居民厨房内安装家用燃气表、燃气灶及快速热水器各一台。

室内燃气管道及设备的布置按燃气设计规范执行。

一、燃气性质的计算二、布线原则和说明三、四、目录(4)(6)室内燃气管线水力计算(8)室外燃气管网水力计算(12)(14)五、参考文献>燃气性质的计算1、该天然气在标准状态下的平均分子量查课本附录1得屮烷在标准状态下的分子量为16. 043;乙烷在标准状态下的分子量为30. 070 ;丙烷在标准状态下的分子量为44. 097;二氧化碳在标准状态下的分子量为44. 010;氮在标准状态下的分子量为28. 013.由混合气体平均分子量的计算公式帖,得该燃气的平均分子量为:M 二=17. 3662、平均密度查備本附录1得中烷在标准状态下的密度为0. 7174kg/m3;乙烷在标准状态下的密度为1. 3553kg/m3;丙烷在标准状态下的密度为2. 0102kg/m3;二氧化碳在标准状态下的密度为1. 9771kg/m3:氮在标准状态下的密度为1. 2504kg/m3・由混合气体平均密度计算公式, 得该燃气的平均密度X二0. 778 kg/m33、相对密度由混合气体相对密度计算公式,得该燃气的相对密度kg/m34、运动粘度首先,计算该燃气的动力黏度。

燃气设计计算

燃气设计计算

天然气的容积成分为:CH4为88.7%;C2H6为5.3%;C3H8为3.2%;C4H10为0.8%;CO2为0.7%;N2为1.3%。

工业用气指标为200 m3/(公顷.d)仓储、物流指标为40m3/(公顷.d)1、混合燃气的物理化学参数计算(1)天然气的平均分子量混合气体的平均分子量M=(y1*Mi+y2*M2+……yn*Mn)/100其中的y均代表成分的容积成分,M代表各气体的单一分子量。

天然气的平均分子量为M=(61*88.7+30*5.3+44*3.2+58*0.8+44*0.7+28*1.3)/100=18.326 (2)、天然气的平均密度查教材第4页的表1-2和1-3可知,CH4、C2H6、C3H8、C4H10、CO2、N2的密度(kg/m3)分别为0.7174、1.3553、2.0102、2.7030、1.9771、1.2504。

混合气体的平均密度为ρ=(∑y i*ρi)/100=(0.7174*88.7+1.3553*5.3+2.0102*3.2+2.7030*0.8+1.9771*0.7+1.2504*1.3)/100=0.8242 kg/m3(3)、混合气体的动力黏度混合气体的动力黏度μ=(g1+g2+……gn)/(g1/μ1+g2/μ2+…+gn/μn)混合气体的动力密度υ=μ/ρgn———各组分的质量成分μn——各组分在0℃时的动力黏度。

查教材第4页的表1-2和1-3可知,CH4、C2H6、C3H8、C4H10、CO2、N2的动力黏度(10-6pa)分别为10.393、8.600、7.502、6.835、14.023、16.671。

混合气体的平均密度为ρ=(∑yi*M)/100=18.326 kg/m3先将容积成分根据gi =100*yi*Mi/(∑yi*Mi)换算为质量成分。

∑yi *Mi=1832.6,则各组分的质量成分分别为:gCH4=16*88.7*100/1832.6=77.44gC2H6=30*5.3*100/1832.6=8.68gC3H8=44*3.2*100/1832.6=7.68gC4H10=58*0.8*100/1832.6=2.53gCO2=44*0.7*100/1832.6=1.68gN2=28*1.3*100/1832.6=1.99则混合气体的动力黏度为μ=(g1+g2+……g n)/(g1/μ1+g2/μ2+…+g n/μn)=100*10-6/(77.44/10.393+8.68/8.6+7.68/7.502+2.53/6.835+1.68/14.023+1.99/16.671)=9.907*10-6Pa.s则天然气的运动黏度为υ=μ/ρ=9.907*10-6/18.326=0.54*10-6 m2/s(4)、混合气体的低热值混合气体的低热值按下式计算: Hl =∑(yi*Hli)/100Hl——混合气体的低热值;yi——各单一气体容积成分(%);Hli——各燃气组分的低热值。

燃气计算书

燃气计算书

安徽建筑大学环境与能源工程学院课程设计计算书课程《燃气输配》班级XXXXXXXXXXXXX姓名XXXXXXXXXXXXX学号XXXXXXXXXXXXX指导教师XXXXXXXXXXXXX2015年6月14日1.工程概述.............................................................................. (01)1.1工程概况……………………………………………………………… ……… .011.2 设计内容……………………………………………………………………… .012.气源性质 (01)2.1 气源组分性质表…………………………………………………………….…01.2.2 气源性质的计算 (03)3.燃气管网布置 (07)3.1 燃气用量计算 (07)3.2 小区调压柜的选择 (09)3.3 庭院燃气管网布置 (11)3.4 庭院管道管材选择 (13)4.水力计算 (15)4.1管网水力计算 (15)4.2 干管水力计算 (16)4.3 支管水力计算 (18)5.设计小结 (20)6.设计依据 (20)工程概述1.1 工程概况某小区庭院燃气管道施工燃气气源为天然气,调压器出口压力2700Pa,最不利管路允许压损600Pa,用PE管。

1.2 设计内容某小区庭院燃气管道施工图设计2气源性质计算2.1 气源组分基本性质表2.2 气源性质计算2.2.1气源密度单位体积燃气所具有的质量称为燃气的平均密度.混合气体的平均密度按下面公式计算ρ=M/V M其中,混合气体的平均分子量是各组分气体的折合分子量,它取决于组成气体的种类和成分。

M=1/100∑yiMi式中, M——混合气体平均分子量,kg/kmol;yi——第i组分气体的容积成分,%;Mi——第i组分气体的分子量,kg/kmol。

则 M=1/100(91.1×16.04+5.5×30.07+2.2×44.1+0.3×56.11+0.5×44.01+0.4×28.01)=17.74混合气体平均摩尔容积为V M=1/100∑yiV Mi式中,V M——混合气体平均摩尔容积,m3/kmol;yi——第i组分气体的容积成分,%;V Mi i——第i组分气体摩尔体积,m3/kmol。

燃气设计说明书(1)

燃气设计说明书(1)

设计说明书一. 设计题目:某开发区燃气输配管网设计 二. 设计目的燃气输配课程设计是建筑环境与设备工程专业学生在学习完《燃气输配》后的一次综合训练,其目的是让学生掌握城市燃气管网的设计方法,了解设计流程,熟悉设计手册、图集、设计规范、设备样本的使用方法。

通过该课程设计进一步掌握燃气输配工程的专业知识,深入了解燃气所需流量计算,燃气分配管网计算流量计算,水力计算,环网平差计算的具体方法,学会绘制设计图纸,编制设计说明就算书,从而达到具有结合工程实际进行燃气输配系统设计的能力。

三.设计任务根据某开发区基础资料设计该城市燃气输配管网工程,内容包括燃气中压管道的布线、平差及水力计算。

四.设计原始资料1.某开发区规划总平面图2.设计原始资料某开发区地处云南省西南部,位于东经103,05,北纬26,25,距昆明市330公里。

2.1城市居民人口数及建筑物情况该城镇规模5万人,人口密度400人/公顷,人民生活消费水平中等。

该城镇海拔高度1700-1850 2.3气象资料2.4城市燃气有关参数 2.5燃气用户资料五.燃气性能参数(表)1、 天然气的平均分子量:燃气是多组分的混合物,不能用一个分子是来表示。

通常将燃气的总质量与燃气的摩尔数之比称为燃气的平均分子量。

混合气体的平均分子量可按下式计算: 混合气体的平均分子量等于各组分的分子量之和,即)..........(10012211n n M y M y M y M +++⨯=式中——M :混合气体平均分子量;y 1、y 2、…y n :各单一气体容积成分(%); M 1、M 2、…M n :各单一气体分子量故 )..........(10012211n n M y M y M y M +++⨯==1001⨯(96⨯16.0430+30.0700⨯0.016+44.0970⨯0.0035+58.1240⨯0.003+28.0104⨯0.0015 +44.0098⨯0.0095+28.0134⨯0.004+2.016⨯0.0025)=16.7883(kmol m 3)2、 天然气的摩尔容积:混合气体的摩尔容积等于各组分的摩尔容积之和,即)..........(10012211mn n m m m v y v y v y V +++⨯=式中——m V :混合气体平均摩尔容积,m 3/kmol ;y 1、y 2、…y n :各单一气体容积成分(%); Vm 1、Vm 2、…Vm n :各单一气体摩尔容积m 3/kmol 故 )..........(10012211mn n m m m v y v y v y V +++⨯==1001⨯(96⨯22.3621+22.1872⨯0.016+21.9362⨯0.0035+21.5036⨯0.003+22.3984⨯0.0015 +22.2601⨯0.0095+22.403⨯0.004+22.427⨯0.0025)= 22.3546(kmol m 3)3.天然气的平均密度:单位体积的燃气所具有的质量称为燃气的平均密度。

CNG加气站计算书

CNG加气站计算书

计算书项目名称:工号/分号:计算书名称:设备、管径及壁厚计算软件名称、版本:编制:年月日校核:年月日审核:年月日1、设备选型1)压缩机:按照在进口压力为1.2 MPa时,日加气量为2万Nm3,一天工作时间为14小时计算。

设计选用单台公称排量为1.8 m3/min的压缩机,在压缩机的进口压力为1.2 MPa 时的排气量为1.8×60×12=1296 Nm3/h.两用一备。

进气压力MPa 出口压力MPa单台公称流量Nm3/min单台小时排气量(Nm3/h)台数总排气量(Nm3/h)每天加气时间日加气量(Nm3/d)1.2 25 1.8 1296 两用一备2203 14 30844注:总排气量=小时排气量×压缩机数量×0.85日加气量=总排气量×14小时2)干燥器:小时总排气量为2203Nm3/h,选用一台处理量为2500Nm3/h的干燥器。

3)缓冲罐:按照天然气在罐中停留10秒计算如下:2203×10÷12÷3600=0.51m3。

设计选用2m3的缓冲罐一台。

4)废气回收系统工作压力不高于4.0MPa,回收罐设计压力为4.5MPa,几何容积为1立方米。

5)储气井为了满足CNG燃料汽车加气的需要,需要设置CNG储气井,公称工作压力为25MPa,最高工作压力为25MPa,选用储气井4口,单口井水容积分别为高压3立方米一口,中压6立方米一口,低压4.5立方米两口。

6)充气顺序控制盘采用机械式充气顺序控制盘,设计压力为27.5MPa,工作压力为≤25MPa。

一路进口,四路出口,其中一路给加气机直充,三路连接储气井,通过能力为2000立方米/小时。

7)双枪加气机设计压力27.5MPa,工作压力为20MPa,最大工作压力为25.0MPa,要求加气机高、中、低管三管进气。

8)调压撬设计为一路,最大通过流量为2000Nm3/h”2、管径计算根据规范及经济流速的比较,压缩机前管道的气体流速小于或等于20m/s ,压缩机后管道的气体流速小于或等于5 m/s 。

《燃气输配》课程设计计算书

《燃气输配》课程设计计算书

XXXXXXX大学环境与能源工程学院课程设计任务书课题名称:燃气输配指导教师: XXXXXX系别:环境与能源工程学院专业:建筑环境与设备工程班级: XXXXXX学号: XXXXXX姓名: XXXXXX目录第一章设计大纲 (3)1.1工程概况 (3)1.2、设计资料 (3)1.3、设计的内容 (3)1.4、设计的步骤 (3)1.5、成果 (4)1.6、参考资料 (4)第二章气源性质的计算 (4)2.1 、参数计算 (4)第三章调压柜选取 (7)第四章小区燃气管道设计 (8)4.1、确定庭院管道的管材 (8)4.2、平面管道布置及绘制 (8)4.3、庭院燃气管道的水力计算 (9)第五章设计总结 (13)第一章设计大纲1.1.工程概况本工程为某小区燃气工程,10栋居民楼,共624户。

居民用户的用气量每户按照安装10升燃气热水器及双眼灶具各1台的用气量设计,总设计量用气液化石油气为72标准立方每小时。

天然气为215.18标准立方每小时。

考虑以后燃气管道互换性,管道设计以天然气介质进行设计。

供气方式:区域调压、中压进户(由区域调压箱调压至表压8kPa进户,户内由户内调压器调至表压液化石油气:3.2kPa,天然气为 2.4kPa)。

设计压力及温度:区域调压箱前中压管道为0.4MPa(表压),区域调压箱后到用户调压器管道为9kPa(表压),户内调压器后5kPa(表压)。

设计温度:常温。

本工程是某小区燃气管道布置安装,其中共有住宅楼10栋,居住户数共760户,起源由小区主入口中压管道引入,经小区调压柜调压后分两个区供给各路用户,本小区采用单户计量。

调压站出口压力3000Pa。

1.2. 设计资料1、气源参数:天然气2.土建资料:小区庭院平面分布图(设计资料图1)第二章气源性质的计算2.1燃气性质的计算(1)平均分子量天然气中的气体成分有CH4 C2H6C3H8C4H10CO2N2。

气体的容积成分分别对应为83.8 6.9 4.5 4.5 0.10 0.20由【1】中的表1-2查得各组分的分子量按照下式得出气体的平均分子量。

燃气设计计算说明书.

燃气设计计算说明书.

第1章建筑概况及基础资料1.1 工程名称南京市康盛花园三期工程燃气设计1.2 建筑概况本工程位于江苏省南京市。

23号楼为四期工程这里不考虑。

小区三期工程共有8幢住宅楼。

总用户数为361户。

燃气接入管为低压管道。

用户分布如下表:用户分布表1-11.3 设计依据1.《建筑燃气设计手册》袁国汀主编2.《城镇燃气设计规范》GB 50028-20063.《燃气输配》中国建筑工业出版社4.《城镇燃气技术规范》GB 50494-20091.4 设计参数燃气供应设计参数表1-2低压燃气管道允许总压降表1-3100%用户选用双眼灶,灶具额定流量选用如下:双眼灶:Q n=1.4m3/h第2章庭院管道计算2.1 管材选用现有管材主要有钢管、铸铁管和PE管。

钢管承载应力大、可塑性好、便于焊接,与其他管材相比,壁厚较薄、节省金属用量,但耐腐蚀性较差,必须采取可靠的防腐措施;铸铁管抗腐蚀性能很强,但抗拉强度、抗弯曲、抗冲击能力和焊接性能均不如钢管好;PE管具有良好的柔韧性且具有良好的耐腐蚀性,埋地敷设不需要做防腐和阴极保护,弥补了钢管的最大缺点。

除此之外,PE管具有良好的气密性,严密性优于钢管;管内壁平滑,提高介质流速,提高输气能力,较之相同的金属管能输送更多的燃气;成本低,材质轻且卫生无毒。

综合以上的比较,本设计的庭院管道采用PE管以提高输送效率以及节省防腐投入。

聚乙烯燃气管道分为SDR11和SDR17.6两个系列。

SDR为公称外径与壁厚之比。

SDR11系列宜用于输送人工煤气、天然气、气态液化石油气;SDR17.6系列宜用于输送天然气,本工程输送的是人工煤气。

因此选用SDR11系列的聚乙烯燃气管材。

2.2 管道布置2.2.1 地下燃气管道应埋设在冰冻线以下,本设计不存在冰冻线的问题,但同样,有最小覆土深度(路面至管顶)应符合下列要求:埋设在车行道下时,不得小于0.8m;埋设在非车行道(含人行道)下时,不得小于0.6m;埋设在庭院(指绿化地及货载汽车不能进入之地)内时,不得小于0.3m。

燃气输配设计计算书

燃气输配设计计算书

燃气输配课程设计计算书设计名称燃气输配课程设计学院市政与环境工程学院专业建筑环境与设备工程专业班级082班姓名罗燕学号03108210指导教师赵磊设计时间2011年6月13日—6月17日目录第1章工程概况............................................................................................... . (2)第2章资料 (2)2.1原始资料 (2)2.2气源参数 (2)2.3用气量指标 (2)第3章流量计算 (3)3.1 供气对象 (3)3.2 用气量指标 (3)3.3 小时计算流量 (3)第4章管道布置及技术要求 (3)4.1 设计方案 (3)4.2 管道材料 (3)4.3 管道布置 (3)第5章室内燃气管道水利计算 (5)5.1 设计要求 (5)5.2 水力计算步骤 (5)5.3 水力计算结果 (5)5.4 结论 (5)第6章参考文献 (5)第1章工程概况根据有关规划二区25#民用住宅楼配套建设燃气供应基础设施,供给区内居民用户。

气源选用天然气,小区内设置一座中低压调压箱。

调压箱进口与小区外中压燃气干管相连,供气压力为0.15 MPa;出口与小区低压庭院管网相连,出口压力为3000Pa。

居民住宅楼内设燃气室内管道。

居民住宅楼6层,层高2.8m,室内首层地面标高±0.00,室外地坪标高-0.30m。

居民用户安装燃气表、燃气双眼灶各一台;商业用户安装中式炒菜灶一台。

第2章资料2.1 原始资料小区燃气管道室外布置图M1:1000,住宅楼一层平面图、标准层平面图M1:100;2.2气源参数第3章流量计算3.1 供气对象小区居民用户51。

3.2 用气量指标双眼灶额定流量为0.9m3/h中式炒菜灶额定流量为2.8 m3/h3.3小时计算流量小区庭院及室内燃气管道的小时计算流量采用同时工作系数法进行计算。

RS60燃气热力计算(115-70)错列省煤器

RS60燃气热力计算(115-70)错列省煤器
ROLeabharlann H2O选取 Nm /Nm
3 3
1.1 2.150 8.24 0.20 11.60 0.087 0.185 0.272
VH2O0+0.0161(α -1)V0 0.79α V0+0.01N2 0.21(α -1)V0 VR02+VN2+VH2O+VO2 VR02/Vy VH2O/Vy γ
RO2+γ H2O
974.26 1948.5 2937.8 3949.5 4976.2 6025.4 7104.6 8198.8 9307.9 10432.1 11571.2 12717.8 13887.0 15056.1 16232.7 17424.3 18615.9 19815.0 21014.0 22220.6 23434.7 24648.8 25870.4 27091.9 28321.0
th 额定回水温度 tlk 5 冷空气温度 D 6 循环水量 二、 设计用代表性天然气成分分析 1 2 3 4 5 6 7 甲烷 乙烷 氢气 一氧化碳 二氧化碳 氮气 燃料低发热值 CH4 C2H6 H2 CO CO2 N2 Q
三、 燃烧产物计算 (1) 理论空气量及α =1时的燃烧产物计算 1 2 3 4 理论空气量 氮气理论容积 三原子气体容积 水蒸气理论容积 VO VN20 VR02 VH2O0 Nm3/Nm3 Nm3/Nm3 Nm3/Nm3 Nm3/Nm3
322.31 648.90 988.29 1336.21 1696.95 2068.36 2452.57 2847.46 3257.29 3677.79 4108.97 4550.81 5003.33 5462.26 5931.85 6407.85 6892.39 7381.20 7876.41 8380.16 8886.04 9396.19 9912.75 10431.4 10954.4

燃气计算说明书

燃气计算说明书

《燃气供应课程设计》任务书题目上海华诚小区燃气工程设计及预算学院:嘉兴学院南湖学院专业:建筑环境与能源应用班级:建环N121学号:201245679302学生姓名:吴英华指导教师:罗玉英嘉兴学院建筑工程学院2015年11月目录一、课程设计目的...................................................................................................................... - 3 -二、工程概况.............................................................................................................................. - 3 -三、气源资料.............................................................................................................................. - 3 -1.轮南首站天然气组成...................................................................................................... - 3 -2.燃气需用量计算相关数据.............................................................................................. - 4 -四、流量计算.............................................................................................................................. - 4 -1. 燃气的基本性质............................................................................................................. - 4 -2. 燃气的物理化学性质..................................................................................................... - 6 -1. 燃气的组成............................................................................................................. - 6 -2. 平均分子量............................................................................................................. - 6 -3. 燃气的平均密度和相对密度................................................................................. - 7 -3. 燃气的热力与燃烧特性................................................................................................ - 8 -1.燃气的热值.............................................................................................................. - 8 -2. 爆炸极限................................................................................................................. - 8 -4. 居民小区燃气管道小时流量计算................................................................................. - 9 -五、流量计算............................................................................................................................ - 10 -六、燃气管网水力计算和水力工况........................................................................................ - 11 -七、个人小结............................................................................................................................ - 13 -八、参考资料............................................................................................................................ - 14 -一、课程设计目的课程设计是专业课教学的重要组成部分,是理论学习的深化和应用。

燃气设计计算书

燃气设计计算书

第一章 燃气规模计算一、近期规模计算1.燃气小时计算流量的确定设计采用不均匀系数法计算燃气小时流量,适用于城镇燃气分配管道计算流量,对于整个城市管网的水力计算一般用此方法;计算公式如下:Q h =1/n ·Q a式中:Q h — 燃气小时计算流量m 3/h ;Q a — 年燃气用量m 3/a ;n —燃气最大负荷利用小时数h ;其值 n =365×24/K m K d K hK m —月高峰系数;计算月的日平均用气量和年的日平均用气量之比;K d —日高峰系数;计算月中的日最大用气量和该月日平均用气量之比;K h —小时高峰系数;计算月中最大用气量日的小时最大用气量和该日小时平均用气量之比;居民生活和商业用户用气的高峰系数,应根据该城镇各类用户燃气用量或燃料用量的变化情况,编制成月、日、小时用气负荷资料,经分析研究确定;当缺乏用气量的实际统计资料时,结合当地具体情况,可按下列范围选用;月高峰系数取~;日高峰系数取~;小时高峰系数取~;本次计算取Q a =万m3,K m =,K d =,K h =;经计算得n=365×24/××=,Q h =1/××104=h2.高峰期日平均气量的确定考虑天然气取暖情况下,该地区高峰用气时间为11、12、1、2月,平峰用气时间为3~10月;经比较分析确定12月份为用气量最大月份,占全年总用气量%;因此的高峰期日平均气量为:Q md =Q a ×%÷30=42337m3气态换算成液态天然气:Q md =42337÷600=液态3.运输时间的确定初步设计天然气由北京运往常宁市,总里程为3600公里,根据相关规范,平均车速为60公里,每天行车时间为10小时;因此得运输时间约为6天;4.气化站规模的确定根据相关数据分析,近期调峰系数取10%;得气化站规模为:气化站估算规模=高峰期日平均用气量×运输时间=最后确定气化站规模=×1+10%=二、远期规模计算1.燃气小时计算流量的确定设计采用不均匀系数法计算燃气小时流量,适用于城镇燃气分配管道计算流量,对于整个城市管网的水力计算一般用此方法;计算公式如下:Q h =1/n ·Q a式中:Q h — 燃气小时计算流量m 3/h ;Q a — 年燃气用量m 3/a ;n —燃气最大负荷利用小时数h ;其值 n =365×24/K m K d K hK m —月高峰系数;计算月的日平均用气量和年的日平均用气量之比;K d —日高峰系数;计算月中的日最大用气量和该月日平均用气量之比;K h —小时高峰系数;计算月中最大用气量日的小时最大用气量和该日小时平均用气量之比;居民生活和商业用户用气的高峰系数,应根据该城镇各类用户燃气用量或燃料用量的变化情况,编制成月、日、小时用气负荷资料,经分析研究确定;当缺乏用气量的实际统计资料时,结合当地具体情况,可按下列范围选用;月高峰系数取~;日高峰系数取~;小时高峰系数取~;本次计算取Q a =万m3,K m =,K d =,K h =;经计算n=,Q h =h;2.高峰期日平均气量的确定考虑天然气取暖情况下,该地区高峰用气时间为11、12、1、2月,平峰用气时间为3~10月;经比较分析确定12月份为用气量最大月份,占全年总用气量%;因此的高峰期日平均气量为:Q md =Q a ×%÷30=47649m3气态换算成液态天然气:Q md =42337÷600=液态3.运输时间的确定初步设计天然气由北京运往常宁市,总里程为1717公里,根据相关规范,平均车速为60公里,每天行车时间为10小时;因此得运输时间约为3天;4.气化站规模的确定根据相关数据分析,近期调峰系数取15%;得气化站规模为:气化站估算规模=高峰期日平均用气量×运输时间=最后确定气化站规模=×1+15%=274m3三、平峰期规模计算根据相关分析数据,平峰期人均用气量为人·天,洋泉镇共有72019人;运输时间取3天同上,一个月按30天计;平峰期日平均气量为:Qpd=×72019=气态换算成液态天然气:Qpd=42337÷600=液态取调峰系数取10%;得气化站规模为:气化站估算规模=平峰期日平均用气量×运输时间=最后确定平峰期气化站规模=×1+10%=第二章管径及管材选型一、工况流量和标况流量的转换根据气态状态方程:P1V1/T1=PV/T其中,P为标准大气压,;T为绝对零度,;P1为设计管道压力,取绝对压力;T1为燃气温度,本设计取;V1为工况流量,即设计流量Qh=3682m3/h;V0为标况流量,即设计流量下的标准流量QN;因此,可得标况下的设计流量Qn=h;二、燃气管道摩擦阻力的计算燃气管道的单位长度摩擦阻力损失,按下列公式计算:其中: P为管道起点的压力绝对压力,kPa;1P为管道终点的压力绝对压力,kPa;2L为燃气管道的计算长度Km;λ为燃气管道摩擦阻力系数;Q为燃气管道摩擦阻力系数;d为燃气管道摩擦阻力系数;ρ为燃气管道摩擦阻力系数;T为燃气管道摩擦阻力系数;T为燃气管道摩擦阻力系数;Z为压缩因子,当燃气压力小于表压时,Z取1;K为管壁内表面的当量绝对粗糙度,对钢管:输送天然气和气态液化石油气时取,输送人工煤气时取;Re为雷诺数无量纲;计算后管道摩擦阻力损失为△P=;总损失为;三、管道流速的计算管道计算流速为s;。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章燃气规模计算
一、近期规模计算
1.燃气小时计算流量的确定
设计采用不均匀系数法计算燃气小时流量,适用于城镇燃气分配管道计算流量,对于整个城市管网的水力计算一般用此方法。

计算公式如下:
Q h=(1/n)·Q a
式中:Q h —燃气小时计算流量(m3/h);
Q a —年燃气用量(m3/a);
n —燃气最大负荷利用小时数(h);其值n=(365×24)/K m K d K h
K m—月高峰系数。

计算月的日平均用气量和年的日平均用气量之比;
K d—日高峰系数。

计算月中的日最大用气量和该月日平均用气量之比;
K h—小时高峰系数。

计算月中最大用气量日的小时最大用气量和该日小时平均用气量之比;
居民生活和商业用户用气的高峰系数,应根据该城镇各类用户燃气用量(或燃料用量)的变化情况,编制成月、日、小时用气负荷资料,经分析研究确定。

当缺乏用气量的实际统计资料时,结合当地具体情况,可按下列范围选用。

月高峰系数取1.1~1.3;日高峰系数取1.05~1.2;小时高峰系数取2.2~3.2。

本次计算取Q a=567.26万m³,K m=1.2,K d=1.1,K h=2.7。

经计算得n=(365×24)/(1.2×1.1×2.7)=2457.9,Q h=(1/2457.7)×567.26×104=2307.9m3/h
2.高峰期日平均气量的确定
考虑天然气取暖情况下,该地区高峰用气时间为11、12、1、2月,平峰用气时间为3~10月。

经比较分析确定12月份为用气量最大月份,占全年总用气量22.39%。

因此的高峰期日平均气量为:
Q md=Q a×22.39%÷30=42337m³(气态)
换算成液态天然气:
Q md=42337÷600=70.6m³(液态)
3.运输时间的确定
初步设计天然气由北京运往常宁市,总里程为3600公里,根据相关规范,平均车速为60公里,每天行车时间为10小时。

因此得运输时间约为6天。

4.气化站规模的确定
根据相关数据分析,近期调峰系数取10%。

得气化站规模为:
气化站估算规模=高峰期日平均用气量×运输时间=211.7m³
最后确定气化站规模=211.7×(1+10%)=232.9m³
二、远期规模计算
1.燃气小时计算流量的确定
设计采用不均匀系数法计算燃气小时流量,适用于城镇燃气分配管道计算流量,对于整个城市管网的水力计算一般用此方法。

计算公式如下:
Q h=(1/n)·Q a
式中:Q h —燃气小时计算流量(m3/h);
Q a —年燃气用量(m3/a);
n —燃气最大负荷利用小时数(h);其值n=(365×24)/K m K d K h
K m—月高峰系数。

计算月的日平均用气量和年的日平均用气量之比;
K d—日高峰系数。

计算月中的日最大用气量和该月日平均用气量之比;
K h—小时高峰系数。

计算月中最大用气量日的小时最大用气量和该日小时平均用气量之比;
居民生活和商业用户用气的高峰系数,应根据该城镇各类用户燃气用量(或燃料用量)的变化情况,编制成月、日、小时用气负荷资料,经分析研究确定。

当缺乏用气量的实际统计资料时,结合当地具体情况,可按下列范围选用。

月高峰系数取1.1~1.3;日高峰系数取1.05~1.2;小时高峰系数取2.2~3.2。

本次计算取Q a=638.44万m³,K m=1.2,K d=1.1,K h=2.7。

经计算n=2457.9,Q h=2597.5m3/h。

2.高峰期日平均气量的确定
考虑天然气取暖情况下,该地区高峰用气时间为11、12、1、2月,平峰用气时间为3~10月。

经比较分析确定12月份为用气量最大月份,占全年总用气量22.39%。

因此的高峰期日平均气量为:
Q md=Q a×22.39%÷30=47649m³(气态)
换算成液态天然气:
Q md=42337÷600=79.4m³(液态)
3.运输时间的确定
初步设计天然气由北京运往常宁市,总里程为1717公里,根据相关规范,平均车速为60公里,每天行车时间为10小时。

因此得运输时间约为3天。

4.气化站规模的确定
根据相关数据分析,近期调峰系数取15%。

得气化站规模为:
气化站估算规模=高峰期日平均用气量×运输时间=38.2m³
最后确定气化站规模=211.7×(1+15%)=274m³
三、平峰期规模计算
根据相关分析数据,平峰期人均用气量为0.23m³/(人·天),洋泉镇共有72019人。

运输时间取3天(同上),一个月按30天计。

平峰期日平均气量为:
Q pd=0.23×72019=16564.4m³(气态)
换算成液态天然气:
Q pd=42337÷600=27.6m³(液态)
取调峰系数取10%。

得气化站规模为:
气化站估算规模=平峰期日平均用气量×运输时间=82.8m³
最后确定平峰期气化站规模=82.8×(1+10%)=91.1m³
第二章管径及管材选型
一、工况流量和标况流量的转换
根据气态状态方程:
P1V1/T1=P0V0/T0
其中,P0为标准大气压,101.325Kpa;
T0为绝对零度,273.15K;
P1为设计管道压力,取401.325Kpa(绝对压力);
T1为燃气温度,本设计取303.15K;
V1为工况流量,即设计流量Q h=3682m3/h;
V0为标况流量,即设计流量下的标准流量Q N;
因此,可得标况下的设计流量Q n=1647.5m3/h。

二、燃气管道摩擦阻力的计算
燃气管道的单位长度摩擦阻力损失,按下列公式计算:
Z T T d
Q L P P 0521022211027.1ρλ⨯=- )Re 5.27.3(lg 21
λ
λl d K +-= 其中: P 1为管道起点的压力(绝对压力,kPa );
P 2为管道终点的压力(绝对压力,kPa );
L 为燃气管道的计算长度(Km );
λ为燃气管道摩擦阻力系数;
Q 为燃气管道摩擦阻力系数;
d 为燃气管道摩擦阻力系数;
ρ为燃气管道摩擦阻力系数;
T 为燃气管道摩擦阻力系数;
T 0为燃气管道摩擦阻力系数;
Z 为压缩因子,当燃气压力小于1.2Mpa (表压)时,Z 取1;
K 为管壁内表面的当量绝对粗糙度,对钢管:输送天然气和气态液化石油气时取0.1mm ,输送人工煤气时取0.15mm;
Re 为雷诺数(无量纲);
计算后管道摩擦阻力损失为△P=8.44kpa ;总损失为8.86kpa 。

三、管道流速的计算
管道计算流速为11.58m/s 。
