半导体器件封装的可靠性研究
半导体可靠性实验项目
半导体可靠性实验项目概述半导体可靠性实验项目是一个重要的研究领域，旨在评估和验证半导体器件在长时间运行和不同环境条件下的可靠性。
通过该实验项目，我们可以获取半导体器件的寿命、故障率以及在各种应力条件下的性能指标。
这些数据对于半导体产品的生产和使用具有重要意义，可以帮助制造商改进产品设计和制造工艺，提高产品的质量和可靠性。
实验目的该实验项目的主要目的是通过测试和分析来评估半导体器件的可靠性，具体目标包括：1. 了解半导体器件的寿命特性；2. 评估半导体器件在不同环境条件下的可靠性；3. 分析半导体器件的故障率以及故障模式。
实验内容半导体可靠性实验项目的内容主要包括以下几个方面： 1.试验准备：确定实验所需的半导体器件和测试设备，并准备相关的试验方案和流程。
2. 加速寿命试验：将半导体器件放置在高温、高湿、高电压等应力环境下进行长时间运行，记录器件的运行时间和性能变化。
3. 温度循环试验：将半导体器件在高温和低温之间进行循环变温，观察其在温度变化过程中的性能表现和故障情况。
4. 电压应力试验：在给定电压条件下，对半导体器件进行长时间稳定运行，记录器件的故障率和性能变化。
5. 湿度应力试验：将半导体器件置于高湿度环境中，观察其性能变化和故障情况。
6. 试验数据分析：对实验过程中获得的数据进行统计和分析，绘制可靠性曲线、寿命曲线等，评估半导体器件的可靠性指标。
实验步骤1.确定要测试的半导体器件的型号和数量，并选取适当的测试设备。
2.按照实验方案和流程进行试验准备工作，包括清洁和校准设备，搭建测试电路，设置参数等。
3.进行加速寿命试验，将半导体器件置于高温、高湿、高电压等应力环境下运行，记录器件的运行时间和性能变化。
4.进行温度循环试验，将半导体器件在高温和低温之间进行循环变温，观察其性能表现和故障情况。
5.进行电压应力试验，对半导体器件进行长时间稳定运行，记录器件的故障率和性能变化。
6.进行湿度应力试验，将半导体器件置于高湿度环境中，观察其性能变化和故障情况。
浅谈半导体分立器件的制造工艺可靠性问题
浅谈半导体分立器件的制造工艺可靠性问题摘要：半导体分立器件是现代电子技术中使用最为广泛的一种器件，它们能够在各种电子设备中发挥着不可替代的作用。
然而，半导体分立器件的制造工艺中存在着一些可靠性问题，例如氧化层质量问题、金属化膜附着力问题等等。
在本文中，我们对这些问题进行了深入的探讨，并提出了相应的解决方案，以提高半导体分立器件的制造工艺可靠性。
关键词：半导体分立器件、制造工艺、可靠性问题、解决方案正文：半导体分立器件是指每个器件是由独立晶体管、二极管等组成，它们具有体积小、重量轻、功耗低、速度快、可靠性高等优点。
半导体分立器件在各种电子设备中都有广泛的应用，如计算机、手机、液晶电视等，因此其制造工艺的可靠性非常重要。
然而，在半导体分立器件的制造工艺中存在着一些可靠性问题。
首先，氧化层质量问题。
半导体元件的氧化层是进行电路隔离的关键材料，其质量直接影响元件的可靠性。
如氧化层厚度不均匀、氧化层中存在开裂等问题，都会使得元件的电性能受到影响，并可能引起元件短路、断路等故障。
针对这些问题，制造工艺应该加强质量管理，控制氧化层的厚度和质量。
其次，金属化膜附着力问题。
金属化膜是指将金属薄膜固定在半导体表面，以实现电性连接和封装的材料。
金属化膜的附着力直接影响元件的可靠性和封装质量。
如金属化膜附着力不好，则可能会使金属膜脱落，导致元件失效。
因此，在制造工艺中应该强化金属化膜的附着力，并进行可靠性测试，以保证元件的稳定性。
除了以上所述的问题，半导体分立器件的制造工艺中还存在一些细节问题，如晶体管漏电、二极管反向漏电等。
这些问题往往需要对制造工艺进行深入的研究和技术上的优化，才能达到更高的可靠性。
综上所述，半导体分立器件在制造工艺中存在着一些可靠性问题，但这些问题可以通过质量管理和技术优化得到解决。
随着科学技术的不断进步，半导体分立器件的可靠性问题将会逐渐得到解决，并为电子技术的发展提供更为稳定的保障。
为了更好地解决半导体分立器件制造工艺中的可靠性问题，我们需要做好以下的准备：首先，加强制造工艺的质量管理。
半导体器件可靠性与失效分析微电子
半导体器件可靠性与失效分析微电子半导体器件可靠性与失效分析是微电子领域的重要课题。
半导体器件的可靠性是指在一定的使用环境和使用条件下，器件在规定时间内能够正常工作的概率。
而失效（Failure）是指器件不能在规定的时间内正常工作。
半导体器件的可靠性与失效分析旨在通过对器件的性能和可靠性进行评估和分析，找出器件失效的原因，并提出相应的改进措施，从而提高器件的可靠性。
1.可靠性评估：通过一系列实验和测试，评估器件在特定环境和使用条件下的可靠性。
常见的可靠性评估方法包括寿命测试、温度循环测试、湿度测试、可靠性建模等。
通过这些评估手段，可以得到器件的失效概率和失效的规律，进而为改进器件的设计和制造提供依据。
2.失效分析：失效分析是通过对失效的器件进行物理和电学特性分析，找出失效的原因和机制。
常见的失效分析方法包括显微镜观察、扫描电子显微镜(SEM)、能量色散X射线光谱分析(EDX)、微动电压测量、故障注入方法等。
通过失效分析可以确定故障位置和失效原因，为改进器件的设计和制造提供指导。
3.失效模式与机制研究：失效模式与机制的研究是指通过理论和实验手段，研究器件失效的模式和机制。
通过对失效模式和机制的研究，可以了解器件失效的根本原因，并提出相应的改进措施。
例如，晶体管的漏电流增加、介质击穿等都是半导体器件失效的常见模式和机制。
4.退化机制分析：半导体器件的寿命会随着使用时间的增加而发生退化，导致器件性能下降甚至失效。
退化机制分析是指通过实验和测试，研究器件在使用过程中的退化机制。
常见的退化机制包括电子迁移、电子捕捉、热失效等。
通过退化机制分析可以确定退化的原因，为延长器件寿命提供参考。
半导体器件的可靠性与失效分析对于微电子行业具有重要的意义。
高可靠性的器件可以减少电子产品的故障率，提高产品的性能和稳定性。
同时，通过对失效原因和机制的研究，可以指导器件的设计和制造，提高器件的可靠性和寿命。
因此，半导体器件的可靠性与失效分析是微电子领域一个重要的研究方向，也是推动微电子技术发展的关键之一。

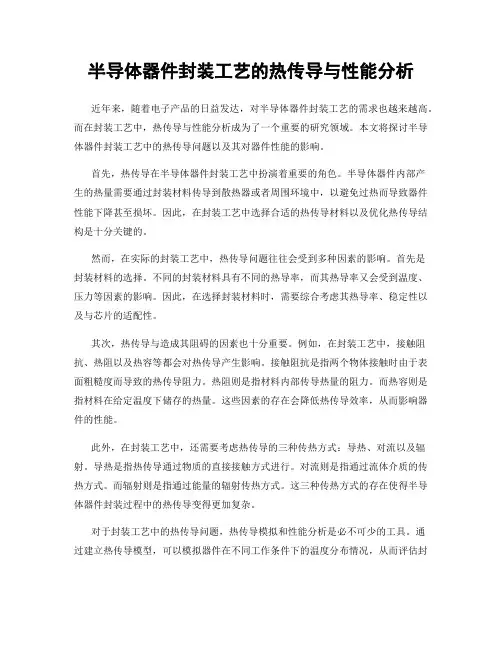

半导体器件封装工艺的热传导与性能分析
半导体器件封装工艺的热传导与性能分析近年来，随着电子产品的日益发达，对半导体器件封装工艺的需求也越来越高。
而在封装工艺中，热传导与性能分析成为了一个重要的研究领域。
本文将探讨半导体器件封装工艺中的热传导问题以及其对器件性能的影响。
首先，热传导在半导体器件封装工艺中扮演着重要的角色。
半导体器件内部产生的热量需要通过封装材料传导到散热器或者周围环境中，以避免过热而导致器件性能下降甚至损坏。
因此，在封装工艺中选择合适的热传导材料以及优化热传导结构是十分关键的。
然而，在实际的封装工艺中，热传导问题往往会受到多种因素的影响。
首先是封装材料的选择。
不同的封装材料具有不同的热导率，而其热导率又会受到温度、压力等因素的影响。
因此，在选择封装材料时，需要综合考虑其热导率、稳定性以及与芯片的适配性。
其次，热传导与造成其阻碍的因素也十分重要。
例如，在封装工艺中，接触阻抗、热阻以及热容等都会对热传导产生影响。
接触阻抗是指两个物体接触时由于表面粗糙度而导致的热传导阻力。
热阻则是指材料内部传导热量的阻力。
而热容则是指材料在给定温度下储存的热量。
这些因素的存在会降低热传导效率，从而影响器件的性能。
此外，在封装工艺中，还需要考虑热传导的三种传热方式：导热、对流以及辐射。
导热是指热传导通过物质的直接接触方式进行。
对流则是指通过流体介质的传热方式。
而辐射则是指通过能量的辐射传热方式。
这三种传热方式的存在使得半导体器件封装过程中的热传导变得更加复杂。
对于封装工艺中的热传导问题，热传导模拟和性能分析是必不可少的工具。
通过建立热传导模型，可以模拟器件在不同工作条件下的温度分布情况，从而评估封装工艺的热传导性能。
同时，通过对模型的参数进行优化，可以提高热传导效率，从而改善器件的性能。
在热传导模拟和性能分析中，热传导材料的选择起着至关重要的作用。
常见的热传导材料包括导热膏、金属粉末和石墨片等。
这些材料的选择需要综合考虑热导率、热膨胀系数以及与芯片的配合性。
半导体元器件可靠性及其制造分析
半导体元器件可靠性及其制造分析摘要：半导体元器件较高可靠性以及制造的实现，是产品质量保证的重要指标，有效满足了人们生产生活的需要，促进了工业化建设的发展。
并且半导体元器件可靠性要从构思设计到使用报废全过程贯穿始终，为了充分发挥半导体元器件的作用，本文阐述了半导体元器件可靠性的主要内容与半导体元器件常见的失效分布及失效，对半导体元器件可靠性试验及可靠性筛选与制造进行了探讨分析。
关键词：半导体元器件；可靠性；内容；失效；分布；试验；筛选；制造半导体产品主要应用于工业方面，现在半导体制造技术是一些工业生产的关键技术，没有半导体元器件制造技术许多工业生产就无法进行。
半导体元器件具有重量轻、体积较小、功耗低以及较高可靠性等特征。
但是其由于构成设备和系统功能较复杂以及器件数量不断增多，而且使用环境比较严酷，导致半导体元器件退化和失效现象比较普遍。
基于此，以下就半导体元器件可靠性及其制造进行分析。
一、半导体元器件可靠性的主要内容分析半导体元器件的可靠性是在一定的时间和条件下实现预定功能的能力，它对规定条件、时间和规定功能有很大影响，通常可以用“概率”来衡量半导体元器件在规定时间内完成预定功能的能力大小。
半导体元器件的可靠性工作从设计开始就应进行质量控制，在器件生产后筛选抽样检测，对可靠性进行试验，并对器件进行初步分析、情况调查、外观检查和特性检测，对失效模式分类，进行失效机理分析、电分析、显微分析和先进设备分析，找出失效模式和机理，制定纠正措施，对器件设计、生产和测试进行反馈并加以改进。
二、半导体元器件常见的失效分布及失效分析1、半导体元器件失效分布的分析。
半导体元器件可靠性数量特征和其失效分布有很大的关系，不同的失效分布类型处理方式也不同。
基于半导体元器件自身特征，在没有恶劣外界条件影响情况下，早期失效最为明显，偶然失效期较长，失效率有缓慢下降的整体趋势。
半导体元器件的失效分布类型主要包括：第一、早期失效期。
半导体材料与器件的可靠性研究及优化
半导体材料与器件的可靠性研究及优化近年来，随着半导体技术的飞速发展，半导体材料与器件逐渐成为了现代科技发展的重要基石。
然而，由于半导体器件长期运行过程中可能会遭受物理、化学、微结构等多种因素的影响，因此半导体材料与器件的可靠性问题一直是业内关注的热点。
本文将探讨半导体材料与器件的可靠性研究及优化。
一、半导体材料的可靠性在半导体工艺中，材料的物理、化学性质对器件的可靠性具有极为重要的影响。
首先，在半导体器件加工过程中，如电子束曝光、蚀刻等环节中，会对材料表面进行清理和刻蚀，这些处理会对材料的表面形态和性能产生影响。
尤其是对于化合物半导体材料来说，如何控制该材料表面的品质至关重要。
此外，半导体材料在使用过程中，还存在一些不可忽视的问题，如材料的电性能和热性能都会对器件的可靠性产生影响。
硅材料在高温下具有较好的表现，但会在高温和较高（大于1000V）电场下发生击穿现象。
而些氮化物材料则在高温下具有较好的电学和光学性能。
在设计半导体器件时，需要综合考虑多个参数，并根据实际应用需求，对材料进行优选和调配。
二、半导体器件的可靠性半导体器件的可靠性问题包括器件的寿命、静电放电（ESD）等问题。
在设计半导体器件时，需要考虑材料选择、制造工艺及存储条件等因素。
此外，在使用过程中，器件可能会受到外部环境和操作条件的影响，如温度、湿度、电磁场、射线等，这些因素可能会使器件发生失效或寿命缩短。
因此，对于半导体器件的可靠性研究及优化，需要从多个层面出发进行探索。
从器件设计的角度出发，可以考虑采用多层反射结构等方式，优化器件本身的设计，增强其抗ESD和耐热性能。
而从制造工艺的角度来说，则需要对制造环节进行完善，如对沉积温度、沉积速率等参数进行优化，保证不同部分之间形成光电器件后性能的均匀性。
同时，也需要对器件的封装、保护、运输和储存等方面进行优化，保证其在使用过程中不会受到外界因素的损害。
三、半导体材料与器件可靠性的员工半导体技术的快速发展，对于半导体材料与器件的可靠性研究提出了更高的要求。
半导体集成电路的可靠性设计
6.2半导体集成电路的可靠性设计军用半导体集成电路的可靠性设计是在产品研制的全过程中,以预防为主、增强系统治理的思想为指导,从线路设计、幅员设计、工艺设计、封装结构设计、评价试验设计、原材料选用、软件设计等方面,采取各种有效举措,力争消除或限制半导体集成电路在规定的条件下和规定时间内可能出现的各种失效模式,从而在性能、费用、时间〔研制、生产周期〕因素综合平衡的基础上,实现半导体集成电路产品规定的可靠性指标.根据内建可靠性的指导思想,为保证产品的可靠性,应以预防为主,针对产品在研制、生产制造、成品出厂、运输、贮存与使用全过程中可能出现的各种失效模式及其失效机理,采取有效举措加以消除限制.因此,半导体集成电路的可靠性设计必须把要限制的失效模式转化成明确的、定量化的指标.在综合平衡可靠性、性能、费用和时间等因素的根底上,通过采取相应有效的可靠性设计技术使产品在全寿命周期内到达规定的可靠性要求.6.2.1概述1.可靠性设计应遵循的根本原那么〔1〕必须将产品的可靠性要求转化成明确的、定量化的可靠性指标.〔2〕必须将可靠性设计贯穿于产品设计的各个方面和全过程.〔3〕从国情出发尽可能地采用当今国内外成熟的新技术、新结构、新工艺.〔4〕设计所选用的线路、幅员、封装结构,应在满足预定可靠性指标的情况下尽量简化, 预防复杂结构带来的可靠性问题.〔5〕可靠性设计实施过程必须与可靠性治理紧密结合.2.可靠性设计的根本依据〔1〕合同书、研制任务书或技术协议书.〔2〕产品考核所遵从的技术标准.〔3〕产品在全寿命周期内将遇到的应力条件〔环境应力和工作应力〕.〔4〕产品的失效模式分布,其中主要的和关键的失效模式及其机理分析.〔5〕定量化的可靠性设计指标.〔6〕生产〔研制〕线的生产条件、工艺水平、质量保证水平.3.设计前的准备工作〔1〕将用户对产品的可靠性要求,在综合平衡可靠性、性能、费用和研制〔生产〕周期等因素的根底上,转化为明确的、定量化的可靠性设计指标.〔2〕对国内外相似的产品进行调研,了解其生产研制水平、可靠性水平〔包括产品的主要失效模式、失效机理、已采取的技术举措、已到达的质量等级和失效率等〕以及该产品的技术发展方向.〔3〕对现有生产〔研制〕线的生产水平、工艺水平、质量保证水平进行调研,可通过通用和特定的评价电路,所遵从的认证标准或统计工艺限制〔SPC〕技术,获得在线的定量化数据.精品文档4.可靠性设计程序〔1〕分析、确定可靠性设计指标,并对该指标的必要性和科学性等进行论证.〔2〕制定可靠性设计方案.设计方案应包括对国内外同类产品〔相似产品〕的可靠性分析、可靠性目标与要求、根底材料选择、关键部件与关键技术分析、应限制的主要失效模式以及应采取的可靠性设计举措、可靠性设计结果的预计和可靠性评价试验设计等.〔3〕可靠性设计方案论证〔可与产品总体方案论证同时进行〕.〔4〕设计方案的实施与评估,主要包括线路、幅员、工艺、封装结构、评价电路等的可靠性设计以及对设计结果的评估.〔5〕样品试制及可靠性评价试验.〔6〕样品制造阶段的可靠性设计评审.〔7〕通过试验与失效分析来改良设计,并进行“设计一试验一分析一改良〞循环,实现产品的可靠性增长,直到到达预期的可靠性指标.〔8〕最终可靠性设计评审.〔9〕设计定型.设计定型时,不仅产品性能应满足合同要求,可靠性指标是否满足合同要求也应作为设计定型的必要条件.6.2.2集成电路的可靠性设计指标1.稳定性设计指标半导体集成电路经过贮存、使用一段时间后,在各种环境因素和工作应力的作用下,某些电性能参数将逐渐发生变化.如果这些参数值经过一定的时间超过了所规定的极限值即判为失效,这类失效通常称为参数漂移失效,如温漂、时漂等.因此,在确定稳定性设计指标时,必须明确规定半导体集成电路在规定的条件下和规定的时间内,其参数的漂移变化率应不超过其规定值. 如某CMOS集成电路的两项主要性能参数功耗电流I OD和输出电流I OL、10H变化量规定值为：在125℃环境下工作24小时,△ I0D小于500mA；在125℃环境下工作24小时,I0L、I0H变化范围为±20%.2.极限性设计指标半导体集成电路承受各种工作应力、环境应力的极限水平是保证半导体集成电路可靠性的主要条件.半导体集成电路的电性能参数和热性能参数都有极限值的要求,如双极器件的最高击穿电压、最大输出电流、最高工作频率、最高结温等.极限性设计指标确实定应根据用户提出的工作环境要求.除了遵循标准中必须考核的工程之外,对影响产品可靠性性能的关键极限参量也应制定出明确的量值,以便在设计中采取举措加以保证.3.可靠性定量指标表征产品的可靠性有产品寿命、失效率或质量等级.假设半导体集成电路产品的失效规律符合指数分布时,寿命与失效率互为倒数关系.通常半导体集成电路的可靠性指标也可根据所遵循技术标准的质量等级分为S级、B级、B1 级.4. 应限制的主要失效模式精品文档半导体集成电路新品的研制应根据电路的具体要求和相似产品的生产、使用数据,通过可靠性水平分析,找到可能出现的主要失效模式,在可靠性设计中有针对性地采取相应的纠正举措, 以到达限制或消除这些失效模式的目的.一般半导体集成电路产品应限制的主要失效模式有短路、开路、参数漂移、漏气等,其主要失效机理为电迁移、金属腐蚀、静电放电、过电损伤、热载流子效应、闩锁效应、介质击穿、a辐射软误差效应、管壳及引出端锈蚀等.6.2.3集成电路可靠性设计的根本内容1.线路可靠性设计线路可靠性设计是在完成功能设计的同时,着重考虑所设计的集成电路对环境的适应性和功能的稳定性.半导体集成电路的线路可靠性设计是根据电路可能存在的主要失效模式,尽可能在线路设计阶段对原功能设计的集成电路网络进行修改、补充、完善,以提升其可靠性.如半导体芯片本身对温度有一定的敏感性,而晶体管在线路到达不同位置所受的应力也各不相同,对应力的敏感程度也有所不同.因此,在进行可靠性设计时,必须对线路中的元器件进行应力强度分析和灵敏度分析〔一般可通过SPICE和有关模拟软件来完成〕,有针对性地调整其中央值,并对其性能参数值的容差范围进行优化设计,以保证在规定的工作环境条件下,半导体集成电路整体的输出功能参数稳定在规定的数值范围,处于正常的工作状态.线路可靠性设计的一般原那么是：〔1〕线路设计应在满足性能要求的前提下尽量简化；〔2〕尽量运用标准元器件,选用元器件的种类尽可能减少,使用的元器件应留有一定的余量, 预防满负荷工作；〔3〕在同样的参数指标下,尽量降低电流密度和功耗,减少电热效应的影响；〔4〕对于可能出现的瞬态过电应力,应采取必要的保护举措.如在有关端口采用箝位二极管进行瞬态电压保护,采用串联限流电阻限制瞬态脉冲过电流值.2.幅员可靠性设计幅员可靠性设计是根据设计好的幅员结构由平面图转化成全部芯片工艺完成后的三维图像, 根据工艺流程根据不同结构的晶体管〔双极型或MOS型等〕可能出现的主要失效模式来审查版图结构的合理性.如电迁移失效与各部位的电流密度有关,一般规定有极限值,应根据幅员考察金属连线的总长度,要经过多少爬坡,预计工艺的误差范围,计算出金属涂层最薄位置的电流密度值以及出现电迁移的概率.此外,根据工作频率在超高频情况下平行线之间的影响以及对性能参数的保证程度,考虑有无出现纵向或横向寄生晶体管构成潜在通路的可能性.对于功率集成电路中发热量较大的晶体管和单元,应尽量分散安排,并尽可能远离对温度敏感的电路单元.3.工艺可靠性设计为了使幅员能准确无误地转移到半导体芯片上并实现其规定的功能,工艺设计非常关键.一般可通过工艺模拟软件〔如SUPREM等〕来预测出工艺流程完成后实现功能的情况,在工艺生产过程中的可靠性设计主要应考虑：〔1〕原工艺设计对工艺误差、工艺限制水平是否给予足够的考虑〔裕度设计〕,有无监测、监控举措〔利用PCM测试图形〕;精品文档〔2〕各类原材料纯度的保证程度；〔3〕工艺环境洁净度的保证程度；〔4〕特定的保证工艺,如钝化工艺、钝化层的保证,从材料、工艺到介质层质量〔结构致密度、外表介面性质、与衬底的介面应力等〕的保证.4.封装结构可靠性设计封装质量直接影响到半导体集成电路的可靠性.封装结构可靠性设计应着重考虑：〔1〕键合的可靠性,包括键合连接线、键合焊点的牢固程度,特别是经过高温老化后性能变脆对键合拉力的影响；〔2〕芯片在管壳底座上的粘合强度,特别是工作温度升高后,对芯片的剪切力有无影响.此外,还应注意粘合剂的润湿性,以限制粘合后的孔隙率；〔3〕管壳密封后气密性的保证；〔4〕封装气体质量与管壳内水汽含量,有无有害气体存在腔内；〔5〕功率半导体集成电路管壳的散热情况；〔6〕管壳外管脚的锈蚀及易焊性问题.5.可靠性评价电路设计为了验证可靠性设计的效果或能尽快提取对工艺生产线、工艺水平有效的工艺参数,必须通过相应的微电子测试结构和测试技术来采集.所以,评价电路的设计也应是半导体集成电路可靠性设计的主要内容.一般有以下三种评价电路：〔1〕工艺评价用电路设计主要针对工艺过程中误差范围的测定,一般采用方块电阻、接触电阻构成的微电子测试结构来测试线宽、膜厚、工艺误差等.〔2〕可靠性参数提取用评估电路设计针对双极性和CMOS电路的主要失效模式与机理,借助一些单管、电阻、电容,尽可能全面地研究出一些能评价其主要失效机理的评估电路.〔3〕宏单元评估电路设计针对双极型和CMOS型电路主要失效模式与机理的特点,设计一些能代表复杂电路中根本宏单元和关键单元电路的微电子测试结构,以便通过工艺流程研究其失效的规律性.6.2.4可靠性设计技术可靠性设计技术分类方法很多,这里以半导体集成电路所受应力不同造成的失效模式与机理为线索来分类,将半导体集成电路可靠性设计技术分为：〔1〕耐电应力设计技术：包括抗电迁移设计、抗闩锁效应设计、防静电放电设计和防热载流子效应设计；〔2〕.耐环境应力设计技术：包括耐热应力、耐机械应力、耐化学应力和生物应力、耐辐射应力设计；〔3〕稳定性设计技术：包括线路、幅员和工艺方面的稳定性设计.在下面几节将对这些技术进行详细阐述.精品文档6.2.5耐电应力设计技术半导体集成电路所承受过高电应力的来源是多方面的,有来自于整机电源系统的瞬时浪涌电流、外界的静电和干扰的电噪声,也有来自于自身电场的增强.此外,雷击或人为使用不当(如系统接地不良,在接通、切断电源的瞬间会引起输入端和电源端的电压逆转)也会产生过电应力. 过电流应力的冲击会造成半导体集成电路的电迁移失效、CMOS器件的闩锁效应失效、功率集成电路中功率晶体管的二次击穿失效和电热效应失效等；过电压应力那么造成绝缘介质击穿和热载流子效应等.1.抗电迁移设计电迁移失效是在一定温度下,当半导体器件的金属互连线上流过足够大的电流密度时,被激发的金属离子受电场的作用形成离子流朝向阴极方向移动,同时在电场作用下的电子通过对金属离子的碰撞给离子的动量形成朝着金属模阳极方向运动的离子流.在良好的导体中,动量交换力比静电力占优势,造成了金属离子向阳极端的净移动,最终在金属膜中留下金属离子的局部堆积(引起短路)和空隙(引起开路).MOS和双极器件对这一失效模式都很敏感,但由于MOS器件属于高阻抗器件,电流密度不大,相对而言,电迁移失效对MOS器件的影响比双极器件小. 在各种电迁移失效模型中引用较多的为下式MTF=AW P L qJ^n exp ((6.1) 式中,MTF是平均失效时间,A、p、q均为常数,W是金属条线宽,L是金属条厚度,J是电流密度,n 一般为2, E a为激活能,k是玻尔兹曼常数,T是金属条的绝对温度.为预防电迁移失效,一般采取以下设计举措：(1)在铝材料中参加少量铜(一般含2〜4%重量比),或参加少量硅(含0.3%重量比),或在铝条上覆盖Al-Cu合金.含铜的铝膜电迁移寿命是纯铝膜的40倍,但在高温下铜原子在电场作用下会迁移到PN结附近引起PN结劣化.(2)在铝膜上覆盖完整的钝化膜.(3)降低互连线中的电流密度.对于互连线厚度大于0.8 u m、宽度大于6u m的电流密度设计容限一般规定如下：有钝化层的纯铝合金条,电流密度J W5X105A/cm2；无钝化层的纯铝或铝合金条,JW2X105A/cm2；金膜,JW6X105A/cm2；其它各种导电材料膜条,JW2X105A/cm2. 对于VLSI中金属互连线的电流密度设计容限的要求应更加严格,应取JW2X105A/cm2.实际上, 这一设计容限值是导体电流、温度和温度梯度的函数.(4)增强工艺限制精度,减少铝互连线的工艺缺陷.(5)金(Au)互连线系统有很好的抗电迁移水平.为了预防形成Au-Si低熔点共晶体,需在金一硅之间引入衬垫金属,如Pt-Ti-Pt-Au结构.(6)可考虑用钼、钨、氮化钛氮化钨等高熔点金属替代铝作电极材料.2.抗闩锁设计CMOS集成电路含有n沟MOS和p沟MOS晶体管,不可预防地存在npnp寄生可控硅结构,在一定条件下,该结构一旦触发,电源到地之间便会流过较大的电流,并在npnp寄生可控硅结构中精品文档同时形成正反应过程,此时寄生可控硅结构处于导通状态.只要电源不切断,即使触发信号已经消失,业已形成的导通电流也不会随之消失,此现象即为闩锁效应,简称闩锁(Latch-up).(1)CMOS半导体集成电路产生闩锁的三项根本条件是：•外加干扰噪声进入寄生可控硅,使某个寄生晶体管触发导通.•满足寄生可控硅导通条件：上 + — 2 1(6.2)R J匚4+勺其中：a n和a p分别为npn管和pnp管的共基极电流增益；,和,分别为npn管和pnp管发射极串联电阻；R W和R S分别为npn管pnp管EB结的并联电阻.除了&「a「与外加噪声引起的初始导通电流有关外,所有以上各参数均由CMOS半导体集成电路的幅员和工艺条件决定.•导通状态的维持.当外加噪声消失后,只有当电源供应的电流大于寄生可控硅的维持电流或电路的工作电压大于维持电压时,导通状态才能维持,否那么电路退出导通状态.(2)抗闩锁的设计原那么抗闩锁可靠性设计总的原那么是：根据寄生可控硅导通条件,设法降低纵、横向寄生晶体管的电流放大系数,减少阱和衬底的寄生电阻,以提升造成闩锁的触发电流阈值,破坏形成正反应的条件.(3)幅员抗闩锁设计•尽可能增加寄生晶体管的基区宽度,以降低其8.对于横向寄生晶体管,应增加沟道MOS 管与P沟道MOS管的间距；对纵向寄生晶体管,应增加阱深,尽可能缩短寄生晶体管基极与发射极的n+区与p+区的距离,以降低寄生电阻.尽可能多开设电源孔和接地孔,以便增长周界；电源孔尽量设置在P沟道MOS管与P阱之间,接地孔开设在靠近P沟道MOS管的P阱内,尽量减少P 阱面积,以减少寄生电流.•采用阻断环结构,如图6.1所示.•采用保护环结构,如图6.2所示.•采用伪集电极结构,如图6.3所示.图6.1 CMOS电路防闩锁的阻断环结构精品文档P MQS的保沪讣nMQS的保炉图6.2 CMOS电路防闩锁的保护结构PMOS r图6.3体硅CMOS电路伪集电极结构及等效电路(4)工艺抗闩锁设计•采用掺金、本征吸杂、中子或电子辐照等方法,以降低寄生晶体管的电流放大系数；•在低阻的n+衬底上生长n-外延层,再作p阱和n+、p+源接触,形成低阻衬底来降低衬底寄生电阻；•用肖特基势垒代替扩散结制作MOS管的源区和漏区.由于肖特基势垒结发射效率比pn结低得多,可大大削弱闩锁效应；•采用在绝缘衬底上生长硅外延层的CMOS/SOI工艺技术.3.防静电放电设计静电放电(ESD)失效可以是热效应,也可以是电效应,这取决于半导体集成电路承受外界过电应力的瞬间以及器件对地的绝缘程度.假设器件的某一引出端对地短路,那么放电瞬间产生电流脉冲形成焦耳热,使器件局部金属互连线熔化或芯片出现热斑,以致诱发二次击穿,这就属于热效应. 假设器件与地不接触,没有直接电流通路,那么静电源不是通过器件到地直接放电,而是将存贮电荷传到器件,放电瞬间表现为产生过电压导致介质击穿或外表击穿,这就属于静电效应.预防半导体集成电路静电放电失效的设计举措主要有：(1)MOS器件防静电放电效应设计.图6.4为场效应管静电保护电路,图6.5为二极管防静电保护电路.精品文档〔2〕双极型器件防静电放电失效设计.图6.6为双极型器件防静电保护电路.〔3〕 CMOS器件防静电放电失效设计.图6.7是CMOS器件防静电保护电路.以上防静电保护电路中选用的元件一般要求具有高耐压、大功耗和小动态电阻,使之具有较强的抗静电水平.同时,还要求具有较快的导通速度和小的等效电容,以减少保护电路对电路性能的影响.图6.5 MOS器件二极管防静电保护电路〔a〕保护电路；〔b〕结构剖面图；〔c〕等效电路精品文档图6.6双极型器件静电保护电路〔a〕限流电阻；〔b〕钳位二极管“IL吐\L多X电阻叫书^i।不・1 ' .一■I保护电路〔a〕图6.7 CMOS器件防静电保护电路〔a〕采用多晶硅电阻；〔b〕采用扩散电阻4.防热载流子效应设计防热载流子效应设计主要是采取减弱MOS场效应晶体管漏极附近电场强度的结构,一般通过工艺来形成轻掺杂漏极〔LDD〕结构.首先对产品硅栅极进行掩膜形成n+区,再用化学气相淀积〔CVD〕技术把氧化膜淀积在整个芯片上,再利用各向异性刻蚀在多晶硅栅极侧面形成CVD氧化膜侧壁.对这个侧壁进行掩膜,便形成高浓度区n+.由于在LDD结构中n-、n+区是分别形成的,便于各区选取最正确浓度.这种工艺易于形成,重复性也好,是行之有效的方法.图6.8为LDD结构和普通结构电场强度的比拟.图6.9和图6.10分别为改良的LDD结构,即埋层LDD结构〔BLDD〕和双注入100结构〔DI-LDD〕.精品文档图6.8 LDD 结构和普通结构电场强度的比拟6.2.6耐环境应力设计技术1 .耐热应力设计(1)热应力引起半导体集成电路的失效热应力引起的失效可以分为两种情况：•由于高温而引起的失效.高温可能来自四周环境温度升高,也可能来自电流密度提升造 成的电热效应.温度的升高不仅可以使器件的电参数发生漂移变化,如双极器件的反向漏电流 和电流增益上升,MOS 器件的跨导下降,甚至可以使器件内部的物理化学变化加速劣化,缩短器件 寿命或使器件烧毁,如加速铝的电迁移、引起开路或短路失效等.•温度剧烈变化引起的失效.温度变化可以在具有不同的热膨胀系数的材料内形成不匹配应 力,造成芯片与管脚间的键合失效、管壳密封性失效和器件某些材料的热疲劳劣化.半导体集成电路集成度、功率密度的不断提升和封装管壳的不断减少,使热应力引起的可靠 性问题变得更加突出.(2)反映半导体集成电路热性能的主要参数反映半导体集成电路热性能的主要参数有两个,即器件的最高允许结温T m 和热阻R T .它们 精品文档■ 一圮重打辕tH J a r离界口一£/封蚂也留S2帏a 10 图6.9埋层LDD 结构图6.10双注入LDD 结构用来表征半导体集成电路的耐热极限和散热水平.半导体集成电路工作所消耗的功率会转换成热量,使电路的结温上升.当结温高于环境温度7；时,热量靠温差形成的扩散电流由芯片通过管壳向外散发,散发出的热量随温差的增大而增加,当结温上升到耗散功率能全部变成散发热量时, 结温不再上升,这时电路处于动态热平衡状态.平衡时结温的大小取决于耗散功率和电路的散热水平,耗散功率越大或电路的散热水平越差,结温就高；热阻越大那么表示散热水平越差.(3)耐热应力设计的方法半导体集成电路的热设计就是尽力预防器件出现过热或温度交变诱生失效,主要包括：•管芯热设计.主要通过幅员的合理布局使芯片外表温度尽可能均匀分布,预防出现局部的过热点.•封装键合热设计.主要通过合理选择封装、键合和烧结材料,尽可能降低材料之间的热不匹配性,预防出现过大的热应力.半导体集成电路常用材料的典型热特性值见表6.1.•管壳热设计.应着重考虑功率器件应具有足够大的散热水平.对于耗散功率较大的集成电路,为了改善芯片与底座接触良好,多采用芯片反面金属化和选用绝缘性与导热性好的氧化镀陶瓷,以增加散热水平.采用不同标准外壳封装的半导体集成电路热阻的典型值见表6.2.•为了使半导体集成电路能正常地、长期可靠地工作,必须规定一个最高允许结温T.m.综合各种因素,微电子器件的最大允许结温为：塑料封装硅器件一般为125〜150℃,金属封装硅器件一般为150〜175℃,锗器件一般为70〜90℃.112.耐机械应力设计半导体集成电路在运输和使用现场中将受到各种形式机械环境因素的作用,其中最常见、影 响最大的是振动和冲击.此外,离心、碰撞、跌落、失重、声振等机械作用也会对半导体集成电 路施加不同程度的机械应力.(1)振动和冲击对半导体集成电路性能的影响•振动的影响.振动是周期性的施加大小交替的力.根据力的作用频率不同,振动可分为固 定频率、周期变频和随机性振动等三种情况.通常遇到的振动是在一定范围内的随机振动,随机 振动实际可能到达0〜10000Hz ,电子产品受振动影响的频率范围通常为20〜2000Hz .一般认为, 低于20Hz 或高于2000Hz 频率是平安的.半导体集成电路在机械振动的反复作用下,机械构件会 产生疲劳损伤,使其结构松动,特别容易发生引线断裂、开焊、局部气密封接处出现裂缝等,轻 那么引起参数变化,重那么造成失效.特别是,当半导体集成电路本身的固有频率在设备的振动频率 谱范围内时,会出现共振现象.共振将使半导体集成电路的引线疲劳,使参数发生不可逆的变化而失效.此外,过大的振幅可能使脆性材料断裂,热性材料变形,造成产品结构严重损坏.•冲击的影响.冲击是对产品施加突发性的力,其加速度很大,致使半导体集成电路在瞬间 受到强烈的机械冲击,可造成电路的机械结构损坏,也可造成内引线的键合点脱开或内引线折断 而引起开路失效.此外,还会使芯片产生裂纹或与管座脱离.在各种环境条件下的冲击加速度如 表6.3所示.精品文档12。
半导体器件可靠性与失效分析微电子
可靠性影响因素
制造工艺
制造过程中的缺陷、杂质和结构变化等会影 响器件的可靠性。
环境因素
温度、湿度、压力、电磁场等环境因素对器 件的可靠性产生影响。
物理特性
器件的物理特性如尺寸、材料、结构等对可 靠性有重要影响。
电源和信号条件
电源电压、电流、信号频率和幅度等对器件 的可靠性有一定影响。
02
失效分析
失效定义与类型
失效定义
在规定条件下，半导体器件不能维持其特性或功能，称为失 效。
失效类型
分为硬失效和软失效。硬失效是指器件物理损坏，如断路、 短路或芯片脱落等；软失效是指器件性能下降，如参数漂移 、噪声增大或信号丢失等。
失效分析方法
外观检查
电路测试
通过肉眼观察或使用显微镜来检查器件的 外观是否有异常，如机械损伤、腐蚀或金 属化迁移等。
半导体器件的失效案例 分析
热失效案例
01
02
03
失效描述
半导体器件在高温下运行 时，其性能会受到影响， 导致其参数漂移或功能失 效。
原因分析
热失效通常由于热量积聚 、散热不良或热膨胀等因 素导致。
解决方案
优化器件设计、改善散热 条件或采用耐高温材料等 。
机械失效案例
失效描述
半导体器件在机械应力或 振动条件下运行时，可能 会出现裂纹、断裂或脱落 等现象。
THANKS FOR WATCHING
感谢您的观看
扫描电子显微镜（SEM）分析
通过测试电路性能来检查器件是否正常工 作，如电压、电流和电阻等参数的测量。
能谱分析（EDS）
利用SEM观察器件表面的微观结构，以确 定是否存在缺陷或污染物。
通过EDS检测器件表面的化学成分，以确定 是否存在金属污染或氧化等化学问题。
半导体器件的物理原理与可靠性
半导体器件的物理原理与可靠性半导体器件是现代电子技术的基石，它的发展和应用在电子通信、计算机、医疗设备等领域起到了极其重要的作用。
本文将探讨半导体器件的物理原理以及其可靠性。
一、半导体物理原理半导体器件是利用半导体材料的特性制作而成的电子元件。
半导体材料与金属材料和绝缘体材料相比，具有独特的电导特性。
在半导体中，电子的导电行为受到温度和掺杂的影响，同时由于带隙的存在，电子的能量状态也会发生变化。
半导体中的电导性主要来源于载流子，而载流子可以分为两类：电子和空穴。
在纯净的半导体中，电子和空穴的数量大致相等，称之为本征半导体。
当半导体材料被掺杂时，即在纯净半导体中加入少量杂质，就会产生额外的电子或空穴。
这个过程称为掺杂，掺杂分为n型和p型。
在n型掺杂中，掺入杂质的原子具有多余的电子，这些电子将成为半导体中的自由电子，在电场作用下进行移动，因此n型半导体具有较高的电导率。
而在p型掺杂中，掺入杂质的原子会带走半导体中的电子，使原子中形成空位，称为空穴。
空穴具有正电荷，可以在电场的作用下进行移动。
通过n型和p型半导体的结合，可以形成p-n结，这是半导体器件中最基本的结构之一。
在p-n结中，由于电子和空穴的扩散，会形成静止电势差，进而形成内建电场。
内建电场导致了能量位移，使得电子和空穴被迫向另一侧移动。
这种现象被称为漂移，它是半导体器件工作的基础。
半导体器件的其他基本原理包括：禁带宽度、霍尔效应、反向击穿等。
理解这些物理原理对于半导体器件的设计和应用非常重要。
二、半导体器件的可靠性可靠性是指在特定环境和使用条件下，半导体器件能够长期正常工作的能力。
半导体器件的可靠性与其物理原理密切相关。
半导体器件可能会受到温度、湿度、电压等外界因素的影响，这些因素会导致器件的性能衰减甚至失效。
热效应是其中的主要因素之一。
在半导体器件中，电子的能量和温度之间存在着密切的关系。
当半导体器件长期工作时，内部电阻会产生热量，如果不能进行有效的散热，温度将会上升。
半导体器件半导体器件的可靠性研究
半导体器件半导体器件的可靠性研究半导体器件的可靠性研究随着信息技术的飞速发展，半导体器件已经广泛应用于电子、计算机、通讯、医疗仪器等领域。
半导体器件较传统的电子器件具有高速性、高频性、小型化、低功耗等优点，但也存在着可靠性问题。
半导体器件可靠性研究是半导体工业不可或缺的一环，本文对半导体器件可靠性研究进行简要探讨。
半导体器件可靠性的概念半导体器件的可靠性是指其在长期工作条件下，保持其基本性能的能力。
半导体器件可靠性研究是对半导体器件在整个生命周期内的各种环境因素、力因素及生产因素的影响进行分析和判断，以确保产品能够在一定时间内保持拟定的既定使用寿命。
半导体器件可靠性研究的主要内容有：可靠性测试、可靠性建模、可靠性预测与设计。
半导体器件可靠性测试半导体器件可靠性测试是指对半导体器件在各种应力作用下，进行不断测试和分析，以在较短时间内评估半导体器件的可靠性水平。
半导体器件的可靠性测试主要分为加速寿命测试和环境应力测试两种。
加速寿命测试是模拟半导体器件在实际使用过程中所受到的各种应力因素，在较短时间内加强半导体器件的应力，以模拟半导体器件在实际使用过程中的寿命。
环境应力测试则是对半导体器件在实际使用过程中所受到的各种环境影响进行模拟和测试，以评估半导体器件在不同环境下的可靠性指标。
半导体器件可靠性建模半导体器件可靠性建模是在可靠性测试数据的基础上，建立半导体器件可靠性预测模型，以预测未来半导体器件的寿命和可靠性。
主要涉及的内容有可靠性分析、失效机理研究和可靠性模型建立。
可靠性分析是指对半导体器件的各种失效情况进行分析和评估，以判断半导体器件的可靠性水平。
失效机理研究则是探究半导体器件在长期使用过程中逐渐出现的各种失效情况，以达到预测半导体器件寿命和可靠性的目的。
可靠性模型建立则是建立半导体器件失效与时间、应力因素、环境因素等相关参数之间的数学模型，以实现对半导体器件寿命和可靠性的精确预测。
半导体器件可靠性预测与设计半导体器件可靠性预测与设计是指在可靠性测试和可靠性建模的基础上，通过引入可靠性修正因子、模拟失效机理、优化器件结构等方式，对半导体器件的可靠性进行修正和优化设计。
封装可靠性
最新的封装发展趋势
封装的可靠性问题
集成电路封装的可靠性要求：
保持器件管芯与外界环境隔绝，排除外界干扰，即集成电路工 作期间维持比较干燥的惰性的内部环境。
从封装的材料方面，封装可分为：
1. 气密封装：金属封装、陶瓷封装、低熔点玻璃封装 2. 塑料封装
一般塑料封装的可靠性比气密封装的差。通常在工作环境苛刻、整机 可靠性要求高或使用较长时，采用气密封装；工作环境良好条件下 采用塑料封装。在美国大量的器件采用塑料封装，气密封装大都用于 军用器件。
可靠性要求：
1. 树脂渗透性小：水份渗透过程中，水、钠离子、氯离子或具有极性 基的有机物沾污会引起金属引线部分断裂，或增加器件表面漏电
2. 塑料中的离子浓度小。 3. 热稳定性好 4. 加工性能好，尺寸稳定，成型后有较好的机械强度。
塑料封装的可靠性问题
常用的封装材料：
聚酯、聚氨酯、环氧化物、有机硅树脂(硅酮树脂)和热固性塑料 (聚酰亚胺、聚苯二甲酸二丙烯脂)。目前，主要有环氧化物和硅 酮树脂两大类。
分立
分立 分立/组合 集成
有机
有机
DCA板
SLIM
3
3
3~1
1
5~10 5~10
5~10
1
7%
10%
25%
>75%
先进的封装技术
简介
从DIP、QFP、PGA、BGA到CSP再到MCM，技术指标一代比一代先 进，包括芯片面积与封装面积之比越来越接近于1，适用频率越来 越高，耐温性能越来越好，引脚数增多，引脚间距减小，重量减 小，可靠性提高，使用更加方便等等。
实封存在问题：涂料与管芯引线的热膨胀系数不同，多次温度变化 后，会拉断引线，造成开路而导致器件失效。因此，高可靠性器件 封装均采用气密性空封。
半导体封装材料的热膨胀与可靠性分析
半导体封装材料的热膨胀与可靠性分析在现代电子产品中，封装材料发挥着至关重要的作用。
作为半导体器件的保护层，封装材料既要具备良好的机械性能，又要具备良好的导热和电绝缘性能。
然而，封装材料在工作过程中面临着热膨胀引起的应力和可靠性问题。
针对这些问题，研究人员进行了大量的研究和分析。
首先，让我们来了解半导体封装材料的热膨胀特性。
热膨胀是物质受热时发生体积或长度变化的现象。
在半导体器件中，封装材料与芯片和PCB之间存在热膨胀不匹配的问题。
当封装材料在工作过程中受热膨胀时，由于其与其他组件的热膨胀系数不同，就会产生应力，从而可能引发破裂、松动或者其他可靠性问题。
为了进一步了解热膨胀对封装材料可靠性的影响，我们需要分析封装材料的机械性能。
通常，材料的刚度和韧度是评价其机械性能的两个重要指标。
刚度指的是材料在外力作用下的抵抗能力，而韧度则指的是材料在受力过程中的变形能力。
封装材料需要具备足够的刚度来确保器件的稳定性，同时还要具备足够的韧度来抵抗外界环境的冲击。
半导体器件的封装过程中，常常会使用高温固化胶。
这种胶材料在固化过程中会产生热膨胀，进一步增加了封装材料的热膨胀不匹配问题。
因此，研究人员提出了各种方法来减轻热膨胀对封装材料可靠性的影响。
例如，可以通过调整封装材料的成分和结构来改变其热膨胀特性。
同时，可以采用复合材料结构，将有高热膨胀系数的材料与有低热膨胀系数的材料相结合，以减少热膨胀不匹配引起的应力问题。
除了热膨胀不匹配问题外，封装材料的可靠性还受到其他因素的影响，比如温度和湿度等环境因素。
在高温和高湿度环境下，封装材料可能会发生老化、氧化或者水解等问题，从而导致性能下降或者甚至失效。
为了保证封装材料的可靠性，研究人员还提出了各种方法和措施，比如在封装过程中加入湿敏剂、采用防潮包装等。
总之，半导体封装材料的热膨胀与可靠性分析是一个复杂而重要的问题。
通过研究封装材料的热膨胀特性和机械性能，我们可以更好地了解其受热扩散引起的应力问题，并通过调整材料的成分和结构来减轻热膨胀不匹配带来的压力。
半导体三极管的失效分析与可靠性研究
半导体三极管的失效分析与可靠性研究半导体三极管是一种重要的电子元器件，广泛应用于电子设备中。
然而，由于工作环境的恶劣，使用寿命的限制以及制造过程中的缺陷等原因，三极管会存在失效的可能性。
因此，进行失效分析和可靠性研究对于提高三极管的可靠性和延长使用寿命至关重要。
失效分析主要包括两个方面：失效模式和失效机理。
失效模式是指三极管在失效前的行为特征和表现方式。
常见的失效模式有漏电流增加、截止频率下降、增益减小、噪声增大以及短路等。
通过对失效模式的研究和识别，可以根据不同模式采取相应的维修措施，提高维修效率。
失效机理是指导致失效的物理或化学原因。
典型的失效机理有热失效、应力失效和化学失效等。
热失效是指由于过高的温度导致晶体管内部结构的破坏，其中包括热应力、金属迁移、电迁移等现象。
应力失效是指由于外部的机械或热应力导致三极管失效，例如机械应力振动、热膨胀等。
化学失效是指介质的腐蚀或污染引起的失效，例如接触剂的硫化或污染。
在可靠性研究方面，主要包括可靠性分析和可靠性设计。
可靠性分析是通过对三极管失效数据的收集和分析，建立合适的可靠性模型，预测和评估三极管的可靠性。
常用的可靠性分析方法有故障模式与影响分析（FMEA）和可靠性块图分析等。
通过对失效数据的统计和分析，可以确定故障率、平均时间到故障（MTTF）等可靠性指标，并提出改善措施。
可靠性设计是通过在设计和制造过程中考虑可靠性要求，提高三极管的可靠性。
其中包括材料选择、工艺控制、可靠性设计规范的应用等。
通过在设计阶段就考虑可靠性要求，可以降低三极管的失效概率，提高产品的可靠性。
总之，半导体三极管的失效分析和可靠性研究是提高产品质量和可靠性的重要手段。
通过深入研究失效模式和失效机理，可以识别失效原因，并采取相应的维修措施。
同时，可靠性研究可以通过统计和分析数据，提出改善措施，从而提高三极管的可靠性和延长使用寿命。
这对于电子设备的正常运行和维护具有重要意义。
《SiCGaN功率半导体封装和可靠性评估技术》随笔
《SiCGaN功率半导体封装和可靠性评估技术》阅读记录目录一、内容概要 (1)二、SiCGaN功率半导体封装技术 (2)1. SiCGaN材料的基本性质 (3)2. 封装技术的关键因素分析 (4)3. 常见的SiCGaN功率半导体封装结构 (5)三、SiCGaN功率半导体封装工艺 (6)1. 材料选择与制备工艺 (7)2. 焊接工艺技术 (9)3. 密封工艺技术 (10)4. 防腐工艺技术 (12)四、SiCGaN功率半导体可靠性评估技术 (13)1. 可靠性评估指标体系建立 (15)2. 可靠性测试方法与标准 (16)3. 影响因素分析与改进措施 (17)五、案例分析 (19)六、未来展望 (20)七、总结 (21)一、内容概要引言：简要介绍SiCGaN功率半导体的重要性，以及封装和可靠性评估技术在提高器件性能和使用寿命方面的关键作用。
基本概念：阐述SiCGaN功率半导体的基础知识，包括材料特性、器件结构等。
封装技术：详细介绍SiCGaN功率半导体的封装过程，包括封装材料、封装工艺、封装结构等，并探讨不同封装技术对器件性能的影响。
可靠性评估方法：阐述SiCGaN功率半导体可靠性评估的重要性，介绍常用的可靠性评估方法，如电学性能测试、热学性能测试、机械性能测试等，并分析各种方法的优缺点。
可靠性影响因素：探讨影响SiCGaN功率半导体可靠性的因素，如温度、湿度、电压波动等外部环境因素，以及材料缺陷、工艺误差等内部因素。
案例分析：通过实际案例，分析SiCGaN功率半导体在封装和可靠性评估过程中遇到的问题及解决方案。
发展趋势：展望SiCGaN功率半导体封装和可靠性评估技术的发展趋势，包括新材料、新工艺、新方法等。
总结全书内容，强调封装和可靠性评估技术在SiCGaN功率半导体领域的重要性，以及对未来技术发展的期待。
二、SiCGaN功率半导体封装技术随着电力电子技术的不断发展，高功率、高频、高温等领域对半导体器件的需求不断增加。
半导体器件可靠性与测试和主要研究内容
失效分析和反馈纠正措施可以显著提高器件的成品率和可靠性，减 少系统试验和现场使用期间的失效器件。
系统试验和现场使用期间发生故障的经济损失很大，排除故障的维 修费用颇高，并且这种费用随着可靠性等级的提高而指数地上升。
绪论
半导体可靠性物理学
绪论
主要的失效机理
指器件失效的实质原因。即引起器件失效的物理或化学过程。
设计问题引 起的缺陷
体内退化 机理
氧化层 缺陷
金属化系 统退化
封装退化 机理
•版图 •工艺方案 •电路和结构
•二次击穿 •CMOS闩锁效应 •中子辐射损伤 •重金属沾污 •材料缺陷
•针孔 •厚度不均匀 •接触孔钻蚀 •介质击穿等
半导体器件可靠性与测试和主要 研究内容
课程目的
课程的目的
1. 了解半导体器件可靠性研究的发展过程 2. 熟悉引起半导体电路失效的主要模式 3. 熟悉引起器件退化的主要退化机制 4. 基本掌握器件退化的主要表征技术和检测方法
课程要求
课程的要求
1. 知道引起MOS电路失效的主要几种失效模式 主要的失效规律
设计问题引起的缺陷体内退化机理氧化层缺陷金属化系统退化封装退化机理?版图?工艺方案?电路和结构?二次击穿?cmos闩锁效应?中子辐射损伤?重金属沾污?材料缺陷?针孔?厚度不均匀?接触孔钻蚀?介质击穿等?金铝合金?电迁移?铝腐蚀?铝划伤?铝缺口?台阶断铝?过电应力烧毁?管腿腐蚀?管腿损伤?漏气?外来物引起漏短路?绝缘珠裂缝?标志不清工艺和设计的纠正措施工艺质量控制可靠性试验使用和设计的纠正措施原材料生产工序工艺筛选机器装调和运行工艺规范失效分析产品筛选绪论器件失效分析的作用半导体器件的可靠性两个概念绪论研究领域和任务不同之处
半导体器件失效机制与可靠性分析研究
半导体器件失效机制与可靠性分析研究引言半导体器件(简称芯片)广泛应用于各种电子设备中，其可靠性对设备的正常运行至关重要。
然而，事实上，芯片失效是常见的现象，会给设备和系统带来不可预估的损失。
因此，芯片的可靠性分析和失效机制研究是极为必要的。
本文将详细探讨芯片失效机制及可靠性分析方法。
一、芯片失效机制1. 电迁移效应电迁移(Electromigration，简称EM)是指电子在导体中发生漂移的过程。
当电子在导体中移动时，它们将数量有限的金属原子拖着向一个方向移动，形成金属原子的“空洞区域”和“电子密集区域”。
这种移动会给导体带来功耗损失，同时会导致导体紧张而失效。
2. 热膨胀效应随着芯片的尺寸不断减小，局部金属结构不断复杂化，使得芯片内各部分承受的热应力越来越大。
当芯片内某个局部的温度变化较大时，局部产生的热膨胀效应可能会导致芯片的破坏。
3. 硅氧化物断裂芯片上的金属线和晶体管等电路元件与硅质基板通过氧化物颗粒绝缘层进行电隔离。
当硅氧化物层长时间受电场和热应力的影响，就可能出现氧化物层内部的应力积累和局部氧化，导致氧化物层崩裂，从而破坏整个芯片的结构和电性能。
4. 金属间物相反应芯片中不同种类金属之间的相互作用也会引起失效。
在一些环境下，金属层会相互反应而产生新的化合物和相变，从而改变芯片中元器件的性能或导致元器件失效。
二、可靠性分析方法芯片可靠性分析是定位失效原因和提高芯片可靠性的关键步骤。
目前，常用的芯片可靠性分析方法有以下几种。
1. 失效分析失效分析是指在芯片失效的情况下，对失效芯片进行各种测试手段、观察、分析、检测，确立失效点并推断失效原因的过程。
失效分析是目前芯片可靠性分析的主要手段，通过失效分析，可以找到芯片失效的根本原因。
2. 退化分析芯片在使用过程中，其物理性质可能会发生变化，一般而言表现为电气参数的变化或退化。
退化分析需要在芯片未失效的情况下，通过监测芯片的可靠性参数，预测芯片可能出现失效的概率，并对可能出现的问题进行预防或针对性的修复。
半导体器件测试与可靠性评估的前沿技术
半导体器件测试与可靠性评估的前沿技术近年来，随着半导体技术的不断发展，半导体器件在各个领域都扮演着重要的角色。
然而，随之而来的是对半导体器件测试和可靠性评估的需求也越来越迫切。
本文将介绍半导体器件测试与可靠性评估的前沿技术。
一、半导体器件测试技术的发展半导体器件测试是确保器件功能和性能符合规格要求的重要环节。
在过去，传统的测试方法主要依赖于生产线上的大规模测试设备，但这种方法存在一定的缺陷。
首先，这种测试方法的成本较高，不适用于小批量生产。
其次，生产线上的测试设备通常是通用型的，不能针对具体器件的特殊需求进行优化。
因此，人们开始研究和开发更加高效、灵活的半导体器件测试技术。
近年来，随着物联网、人工智能、大数据等新兴技术的快速普及，半导体器件测试技术也得到了极大的改进和提升。
一种值得关注的技术是“智能测试”。
利用人工智能和机器学习算法，智能测试可以通过学习历史测试数据，迅速分析和判断器件的测试结果，提高测试的准确性和效率。
同时，智能测试还可以提取并分析大量的测试数据，为质量管理和故障诊断提供有力的支持。
二、可靠性评估技术的创新半导体器件的可靠性评估是衡量器件寿命和性能稳定性的重要指标。
在过去，可靠性评估主要依赖于加速寿命试验和可靠性模型的建立。
然而，这种方法需要较长时间的测试和分析，不能满足快速开发和迭代的需求。
近年来，一种新的可靠性评估技术——“可靠性物理分析”正在逐渐兴起。
该技术通过对器件内部的物理结构和材料特性进行分析，可以快速、准确地评估器件的可靠性。
与传统的可靠性评估方法相比，可靠性物理分析不需要长时间的测试和模型建立过程，可以帮助开发人员更早地发现和解决潜在的可靠性问题，提高开发效率。
三、半导体器件测试与可靠性评估的未来展望随着半导体技术的不断推进和应用领域的不断扩展，半导体器件测试与可靠性评估的前沿技术还有很大的发展空间。
未来，我们可以期待以下几个方面的创新和突破：1. 更加智能化的测试设备和算法。
半导体器件力学性能的理论研究与应用
半导体器件力学性能的理论研究与应用近年来，随着半导体技术的不断发展，半导体器件在电子领域的应用越来越广泛。
半导体器件的力学性能对其稳定性和可靠性至关重要。
因此，对半导体器件力学性能的理论研究和应用具有重要意义。
首先，半导体器件力学性能的理论研究是为了深入了解其内部结构和物理特性。
通过理论分析和数值模拟，可以研究半导体器件在不同载荷条件下的应力分布、变形行为以及热传导性能等。
这些研究有助于揭示半导体器件在工作过程中的力学响应机制，为优化器件设计和制造工艺提供理论依据。
其次，半导体器件力学性能的理论研究可以预测器件的可靠性和寿命。
由于半导体器件在工作过程中会受到各种载荷的作用，如温度变化、机械应力和电场等，这些载荷可能导致器件的损坏和失效。
通过理论模型和实验验证，可以预测器件在不同应力条件下的寿命，并提出相应的改进措施，以提高器件的可靠性和稳定性。
此外，半导体器件力学性能的理论研究还可以指导器件的设计和制造。
在器件设计过程中，需要考虑材料的力学性能，如弹性模量、热膨胀系数和热导率等。
通过理论分析和模拟计算，可以优化器件的结构和材料选择，以提高器件的性能和可靠性。
同时，在器件制造过程中，需要考虑材料的应力和变形行为，以避免制造过程中的缺陷和损伤。
因此，半导体器件力学性能的理论研究对于指导器件的设计和制造具有重要意义。
最后，半导体器件力学性能的理论研究还可以拓展其应用领域。
随着半导体器件的不断发展和创新，新型器件的力学性能研究成为热点领域。
例如，柔性电子器件和纳米尺度器件等，其力学性能对于其在柔性电子和纳米技术领域的应用至关重要。
通过深入研究半导体器件的力学性能，可以为这些新型器件的设计和应用提供理论指导。
综上所述，半导体器件力学性能的理论研究与应用具有重要意义。
通过深入研究半导体器件的力学性能，可以揭示其内部结构和物理特性，预测器件的可靠性和寿命，指导器件的设计和制造，并拓展其应用领域。
随着半导体技术的不断发展，半导体器件力学性能的研究将在电子领域发挥越来越重要的作用。
