桥堆型号与参数对照表
整流桥堆的分类和型号大全
整流桥堆的分类和型号大全作者：东方的太阳桥式整流器按其工作电压不同、工作电流不同以及封装形式的不同分为很多种。
桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A到50A，最高反向峰值电压从50V到1000V。
整流桥堆按其封装形式分类：贴片系列、板桥系列、圆桥系列、扁桥系列、方桥系列。
1.贴片系列：MB2S、MB4S、MB6S、MB8S、MB10S。
DB101S、DB102S、DB103S、DB104S、DB105S、DB106S、DB107S。
DB151S、DB152S、DB153S、DB154S、DB155S、DB156S、DB157S。
2.板桥系列：DB101、DB102、DB103、DB104、DB105、DB106、DB107。
DB151、DB152、DB153、DB154、DB155、DB156、DB157。
3.圆桥系列：W005、W01、W02、W04、W06、W08、W10. 2W005、2W01、2W02、2W04、2W06、2W08、2W10。
4.扁桥2A：RS201、RS202、RS203、RS204、RS205、RS206、RS207。
KBP2005、KBP201、KBP202、KBP204、KBP206、KBP208、KBP210。
扁桥GBP2A：GBP2005、GBP201、GBP202、GBP204、GBP206、GBP208、GBP210。
扁桥KBL4A：KBL4005、KBL401、KBL402、KBL404、KBL406、KBL408、KBL410。
扁桥GBL4A：GBL4005、GBL401、GBL402、GBL404、GBL406、GBL408、GBL410。
扁桥GBJ系列（4A-35A）GBJ4005、GBJ401、GBJ402、GBJ404、GBJ406、GBJ408、GBJ410。
GBJ6005、GBJ601、GBJ602、GBJ604、GBJ606、GBJ608、GBJ610。
常用整流桥参数
KBPC3502 200 35 1.1 KBPC
KBPC3510 1000 35 1.1 KBPC
KBPC5002 200 50 1.0 KBPC
KBPC5010 1000 50 1.0 KBPC
整流桥参数 KBPC系列 KBPC3510 :
产品型号
1000V
方桥
KBPC2510
HY
二极管
整流桥
25A
1000V
方桥
KBPC3510
HY
二极管
整流桥
35A
1000V
方桥
KBPC5010
HY
二极管
整流桥
50A
1000V
方桥
KBU1006 600 10 1.1 KBU
KBJ1002 200 10 1.1 KBJ
KBJ1006 600 10 1.1 KBJ
BR102 200 10 1.1 BR10
KBU1502 200 15 1.0 KBU
KBU1506 600 15 1.0 KBU
KBJ1502 200 15 1.0 KBJ
DF1506 600 1 1.1 DIP
RB155 600 1.5 1.1 WOB
RB156 800 1.5 1.1 WOB
KBP06 600 1.5 1.1 KBP
2W06 600 2 1.1 WOB
KBPC108 800 3 1.1 KBPC1
BR36 600 3 1.1 BR3
KBL02 200 4 1.1 KBL
KBJ1506 600 15 1.0 KBJ
KBJ2502 200 25 1.0 KBJ
KBJ2506 600 25 1.0 KBJ
常用桥堆外形、内部原理及规格
常用桥堆外形、内部原理及规格
江苏省泗阳县李口中学沈正中
桥堆（整流桥）是由两个或四个二极管组成的整流器件。
桥堆有半桥和全
桥两种，半桥又有正半桥和负半桥两种，
一个正半桥和一个负半桥就可以组成
一个全桥，如下图1。
堆桥的文字符号
用UR表示。
大功率桥堆要加散热板。
外形有扁形、圆形、方形、板凳形（分
直插与贴片）等，如图2、图3。
一般整流桥命名中有3个数字，第一
个数字代表额定电流A，后两个数字代表
额电压(数字×100 V)。
如：KBL407即为4A700V，KBPC5010即50A1000V （005、01、02、04、06、08、10分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）。
常见外形及内部结构如下：
桥堆品种很多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A 到50A，最高反向峰值电压从50V到1000V。
常见有以下一些规格（另外，对于电磁炉有专用的扁桥单相硅桥RS2006M-600V20A）：。
整流桥堆
桥堆接法
桥堆接法如下图所示。 桥堆接法
ቤተ መጻሕፍቲ ባይዱ
判别方法
用数字万用表的二极管档或指针表的100或1000档，测量两交流输入端到整流桥输出正端的阻值，若为开路 或短路说明整流桥已坏。正常值应为400到2000欧姆。
还可测正端到输入端的阻值应为无穷大，否则为已坏。负端到输入端的阻值也应为400到2000才算正常 。
整流桥堆
由两个或四个二极管组成的整流器件
01 基本组成
03 命名规则 05 桥堆接法
目录
02 基本原理 04 封装形式 06 判别方法
整流桥堆就是由两个或四个二极管组成的整流器件。桥堆有半桥和全桥以及三相桥，三种半桥又有正半桥和 负半桥两种。堆桥的文字符号为UR。
基本组成
全桥由四只二极管组成，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极 管正极的连接点是全桥直流输出端的“负极”。
全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的。
全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值（最高 反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。
半桥由两只二极管组成，有三个引出脚。正半桥两边的管脚是两个二极管的正极，即交流输入端；中间管脚 是两个二极管的负极，即直流输出端的“正极”。负半桥两边的管脚上两个二极管的负极，即交流输入端；中间 管脚是两个二极管的正极，即直流输出端的“负极”。一个正半桥和一个负半桥就可以组成一个全桥 。
基本原理
整流桥堆产品是由四只整流硅芯片作桥式连接，外用绝缘塑料封装而成，大功率整流桥在绝缘层外添加锌金 属壳包封，增强散热。整流桥品种多：有扁形、圆形、方形、板凳形（分直插与贴片）等，有GPP与O/J结构之分。 最大整流电流从0.5A到100A，最高反向峰值电压从50V到1600V。

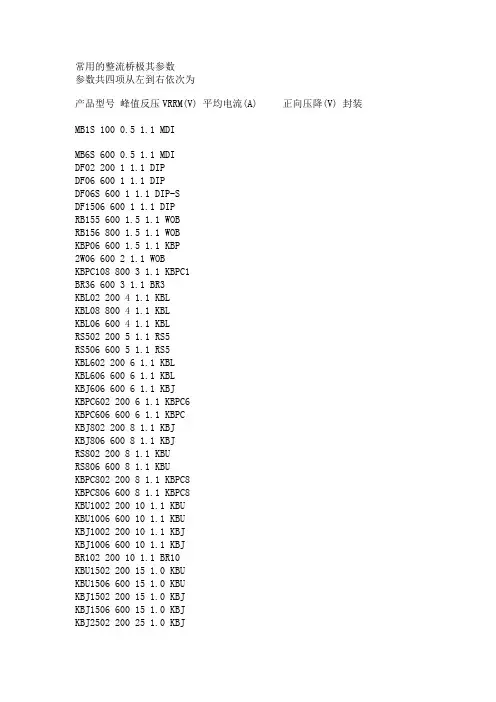

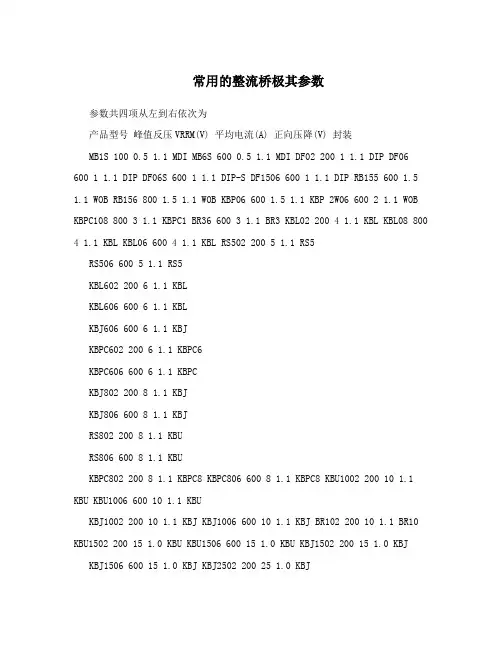

常用的整流桥极其参数
常用的整流桥极其参数参数共四项从左到右依次为产品型号峰值反压VRRM(V) 平均电流(A) 正向压降(V) 封装MB1S 100 0.5 1.1 MDI MB6S 600 0.5 1.1 MDI DF02 200 1 1.1 DIP DF06 600 1 1.1 DIP DF06S 600 1 1.1 DIP-S DF1506 600 1 1.1 DIP RB155 600 1.5 1.1 WOB RB156 800 1.5 1.1 WOB KBP06 600 1.5 1.1 KBP 2W06 600 2 1.1 WOB KBPC108 800 3 1.1 KBPC1 BR36 600 3 1.1 BR3 KBL02 200 4 1.1 KBL KBL08 800 4 1.1 KBL KBL06 600 4 1.1 KBL RS502 200 5 1.1 RS5RS506 600 5 1.1 RS5KBL602 200 6 1.1 KBLKBL606 600 6 1.1 KBLKBJ606 600 6 1.1 KBJKBPC602 200 6 1.1 KBPC6KBPC606 600 6 1.1 KBPCKBJ802 200 8 1.1 KBJKBJ806 600 8 1.1 KBJRS802 200 8 1.1 KBURS806 600 8 1.1 KBUKBPC802 200 8 1.1 KBPC8 KBPC806 600 8 1.1 KBPC8 KBU1002 200 10 1.1 KBU KBU1006 600 10 1.1 KBUKBJ1002 200 10 1.1 KBJ KBJ1006 600 10 1.1 KBJ BR102 200 10 1.1 BR10 KBU1502 200 15 1.0 KBU KBU1506 600 15 1.0 KBU KBJ1502 200 15 1.0 KBJ KBJ1506 600 15 1.0 KBJ KBJ2502 200 25 1.0 KBJKBJ2506 600 25 1.0 KBJ KBU2502 200 25 1.0 KBUKBU2506 600 25 1.0 KBU KBPC2502 200 25 1.0 KBPC KBPC2506 600 25 1.0 KBPC KBPC2510 1000 25 1.0 KBPC KBPC3502 200 35 1.1 KBPC KBPC3510 1000 35 1.1 KBPC KBPC5002 200 50 1.0 KBPC KBPC5010 1000 50 1.0 KBPC 整流桥参数 KBPC系列 KBPC3510 :产品生产产产品说明型号产厂家品大类品小类二整方DB1H11极管流桥桥 07 Y A 000V二整圆W00H15极管流桥桥 5 Y A 0V二整圆W10 H11极管流桥桥 Y A 000V二整圆2W1H21极管流桥桥 0 Y A 000V二整扁KBPH21极管流桥桥 10 Y A 000V二整扁KBPH31极管流桥桥 310 Y A 000V二整扁KBLH41极管流桥桥 410 Y A 000V二整扁RS6H61极管流桥桥 08 Y A 000V二整扁RS8H81极管流桥桥 07 Y A 000V二整方KBPH61极管流桥桥 C610 Y A 000V二整方KBPH81极管流桥桥 C810 Y A 000V二整方KBPH11极管流桥桥 C1010 Y 0A 000V二整方KBPH11极管流桥桥 C1510 Y 5A 000V 二整方KBPH21极管流桥桥 C2510 Y 5A 000V 二整方KBPH31极管流桥桥 C3510 Y 5A 000V 二整方KBPH51极管流桥桥 C5010 Y 0A 000V。
桥堆型号与参数对照表
桥堆型号与参数对照表桥堆型号与参数对照表力邦电磁炉故障代码E1:无锅.每隔3秒一声短笛音报警.连续性分钟转入待机.E2:电源电压过低.两长三短笛音报警.响两次转入待机.(间隔5秒).E3:电源电压过高.两长四短笛音报警.间隔5秒响一次.E4:锅超温.三长三短笛音报警.响两次转入待机.(间隔5秒).E6:锅空烧.两长三短笛音报警.响两次转入待机.(间隔5秒).E0:IGBT超温.四长三短笛音报警.响两次转入待机.(间隔5秒).E7:TH开路(管温传感器).四长五短笛音报警.间隔5秒响一次.E8:TH短路(管温传感器).四长四短笛音报警.间隔5秒响一次.E9:锅传感器开路.三长五短笛音报警.间隔5秒响一次.EE:锅传感器短路.三长四短笛音报警.间隔5秒响一次.E2 IGBT功率管过热保护E3 过载保护(一般是电压高于253V)E4 欠压保护(一般是电压低于175V)E5 传感器开路E6 炉面温度过热保护(一般是高于300℃)三角牌电磁炉故障对照表Ｅ０－－－电压过低Ｅ１－－－电压过高Ｅ２－－－ＩＧＢＴ传感器开路Ｅ３－－－ＩＧＢＴ传感器短路Ｅ４－－－炉面传感器开路Ｅ５－－－炉面传感器短路福田电磁炉代码表安全保护? 锅具检测功能:电磁炉在使用过程中,如将锅具移开,蜂鸣器每1.5秒报警一次,显示EO，功率停止输出，30秒内无锅具重新放置于面板上，电磁炉将自动关机。
? 材质不适检测功能：电磁炉使用非铁质或凹凸太大的锅具时，蜂鸣器每 1.5秒报警一次,显示E0,无功率输出,30秒后自动关机。
? 小件检测功能：电磁炉使用锅具小于8CM 时，蜂鸣器每1.5秒报警一次,显示EO,无功率输出,30秒自动关机。
? 两小时无按键操作自动关机：为防止人离开后发生意外，两小时内无按键操作将自动关机。
? 锅底过温保护：当电磁炉检测到锅底温度过高时，功率暂停输出，待温度降下后再继续加热。
? 高压保护功能：当电磁炉检测到输入电压超过270V时,显示E3,功率暂停输出,待电压正常后再继续加热。
整流桥堆上的符号
整流桥堆上的符号“～”表示交流，“+”表示正极，它和整流二极管的方向是有关的。
如何判别整流桥的好与坏?用数字万用表的二极管档或指针表的100或1000档，测量两交流输入端到整流桥输出正端的阻值，若为开路或短路说明整流桥已坏，正常值应为400到2000欧姆，还可测正端到输入端的阻值应为无穷大，否则为已坏。
负端到输入端的阻值也应为400到2000才算正常。
整流桥就是将整流管封在一个壳内了，分全桥和半桥。
全桥是将连接好的桥式整流电路的四个二极管封在一起，半桥是将两个二极管桥式整流的一半封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路，选择整流桥要考虑整流电路和工作电压。
整流桥的原理整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。
全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。
全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。
选择整流桥要考虑整流电路和工作电压.优质的厂家有“文斯特电子”的G系列整流桥堆，进口品牌有ST、IR等。
整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。
整流桥命名规则一般整流桥命名中有3个数字，第一个数字代表额定电流，A后两个数字代表额电压(数字*100)V。
如：KBL410，即4A，1000V；RS507，即5A，1000V。
（分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流等。
整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。
四个引脚中，两个直流输出端标有＋或－，两个交流输入端有～标记。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥堆型号与参数对照表力邦电磁炉故障代码E1:无锅.每隔3秒一声短笛音报警.连续性分钟转入待机.E2:电源电压过低.两长三短笛音报警.响两次转入待机.(间隔5秒).E3:电源电压过高.两长四短笛音报警.间隔5秒响一次.E4:锅超温.三长三短笛音报警.响两次转入待机.(间隔5秒).E6:锅空烧.两长三短笛音报警.响两次转入待机.(间隔5秒).E0:IGBT超温.四长三短笛音报警.响两次转入待机.(间隔5秒).E7:TH开路(管温传感器).四长五短笛音报警.间隔5秒响一次.E8:TH短路(管温传感器).四长四短笛音报警.间隔5秒响一次.E9:锅传感器开路.三长五短笛音报警.间隔5秒响一次.EE:锅传感器短路.三长四短笛音报警.间隔5秒响一次.E5:VCE过高.无声.重新试探启动.定时结束:响一长声转入待机.无时基信号.灯不亮.响两秒停两秒.连续.美联电磁炉自动保护出错屏显代码:E---0 输入电压过低]E---1 输入电压过高E---2 IGBT温度传感器开路或温度过低保护E---3 IGBT温度传感器短路或温度过高保护E---4 灶面温度传感器开路或温度过低保护E---5 灶面温度传感器短路或温度过高保护]开机自动关机:机内超温保护.澳柯玛电磁炉数码管显示故障代码及排除故障（无数码显示的电磁炉不在范围之内）现象故障原因检修方法显示E1 炉面温度超过235℃并持续3S 电磁炉炉面温度冷却后再开机显示E2 IGBT温度超过85℃并持续3S 电磁炉内部温度冷却后再开机显示E3 检测电流过大检测电压是否正常或负载是否过大显示E4 输入电压过低调节电源电压或更换主控板显示E5 输入电压过高调节电源电压或更换主控板显示E6 炉面上热敏电阻短路检查线路或更换热敏电阻显示E7 炉面上热敏电阻断路检查线路或更换热敏电阻显示E8 IGBT处的热敏电阻短路检查线路或更换热敏电阻显示E9 IGBT处的热敏电阻断路检查线路或更换热敏电阻注：线路板为PD版本的机型，增加E0代码，缺少E5、E6、E9代码，E0表示内部故障，E4表示电源欠压/过压，E7表示炉面的热敏电阻断路/开路，E8表示IGBT处的热敏电阻短路/短路。
数码管显示故障代码及排除故障苏泊尔电磁炉常见故障代码E0 内部线路故障E1 无锅具或锅具不适用于电磁炉E2 IGBT功率管过热保护E3 过载保护(一般是电压高于253V)E4 欠压保护(一般是电压低于175V)E5 传感器开路E6 炉面温度过热保护(一般是高于300℃)三角牌电磁炉故障对照表Ｅ０－－－电压过低Ｅ１－－－电压过高Ｅ２－－－ＩＧＢＴ传感器开路Ｅ３－－－ＩＧＢＴ传感器短路Ｅ４－－－炉面传感器开路Ｅ５－－－炉面传感器短路福田电磁炉代码表安全保护? 锅具检测功能:电磁炉在使用过程中,如将锅具移开,蜂鸣器每1.5秒报警一次,显示EO，功率停止输出，30秒内无锅具重新放置于面板上，电磁炉将自动关机。
? 材质不适检测功能：电磁炉使用非铁质或凹凸太大的锅具时，蜂鸣器每1.5秒报警一次,显示E0,无功率输出,30秒后自动关机。
? 小件检测功能：电磁炉使用锅具小于8CM时，蜂鸣器每1.5秒报警一次,显示EO,无功率输出,30秒自动关机。
? 两小时无按键操作自动关机：为防止人离开后发生意外，两小时内无按键操作将自动关机。
? 锅底过温保护：当电磁炉检测到锅底温度过高时，功率暂停输出，待温度降下后再继续加热。
? 高压保护功能：当电磁炉检测到输入电压超过270V时,显示E3,功率暂停输出,待电压正常后再继续加热。
? 低压保护功能：当电磁炉检测到输入电压低于170V时,显示E4,功率暂停输出,待电压正常后再继续加热。
? 功率管过温保护：当电磁炉检测到功率管温度过高时，功率暂停输出,待温度隆下后再继续加热。
? 抗干扰保护:当电磁炉检测到瞬间输入电压超大型过330V,功率暂停输出,待电压正常驻后再继续加热。
? 传感器检测功能:当电磁炉检测到功率管传感器开路或短路时,显示E1,不输出功率;当电磁炉检测到炉面传感开路或短路时,显示E2,不输出功率。
奔腾电磁炉的故障显示代码一、奔腾新款电磁炉PC19N-B，PC19N-C故障显示代码1、IGBT传感器开路时，显示屏显示E0n2、电磁炉上电无锅时，显示屏显示EI3、IGBT超温时或传感器短路时，显示屏显示E24、电网电压过高时，电磁炉过压保护，显示屏显示E3（260V）5、电网电压过低时，电磁炉欠压保护，显示屏显示E46、电磁炉锅底传感器开路，显示屏显示E57、电磁炉上电干烧时，显示屏显示E6：①有故障后，电磁炉停止工作，故障代码一直显示，蜂鸣器“BB—BB—” 报警10S，只有按“开关”键才可以进入待机状态（其它按键无效）再按“开关”键重新开机。
②开机后，延时3分钟再判两个传感器是否开路报警二、奔腾电磁炉PC10N-A故障显示代码1。
电网电压过高时，显示板显示E12、电网电压过低时，显示板显示E03、主传感器开路时，显示板显示E34、当IGBT传感器开路和短路时，显示板显示E4r三、奔腾其它型号电磁炉故障显示代码是相同的1、电磁炉按键短路时，显示屏显示E02、电磁炉主传感器开路时，显示屏显示E13、电磁炉主传感器短路时，显示屏显示E24、电磁炉散热片传感器开路时，显示屏显示E35、电磁炉散热片传感器短路时，显示屏显示E46、电磁炉工作电压过低时，显示屏显示E57、电磁炉工作电压过高时，显示屏显示E68、电磁炉主传感器高温时，显示屏显示E7--------------------------------------------------------------------------------雅乐思故障代码表序号故障数码机型显示发光管机型显示1 电流过大E0 70℃灯闪亮2 电压过低E1 100℃灯闪亮3 电压过高E2 140℃灯闪亮4 IGBT热敏电阻开路、短路E3 200℃灯闪亮5 电流信号过零检测E4 270℃灯闪亮6 炉面热敏电阻开路、短路E5 火锅灯闪亮7 炉面干烧引起的超温保护E6 保温灯闪亮跃龙故障代码表序号故障数字代码备注1 无锅E12 电压过低E23 电压过高E34 锅超温E45 VCE过高E56 锅空烧E67 Th开路E78 Th短路E89 锅传感器开路E910 IGBT E011 锅传感器短路EE康乐故障代码表序号故障数字代码备注1 高低电压保护E12 IGBT过温保护E23 炉面过温保护E3迪科尔故障代码表序号故障数字代码备注1 电源电压低于165V E02 电源电压高于265V E13 锅温起高温≥240℃或干烧E24 散热器温度过高≥85℃E35 电流过大E46 锅底温度传达感器开路或短路E57 散热器传感开路或短路E68 瞬间过压E7创维修电磁代码C20ATV、C18ATT、C18A TL、CA1916E、CA1926E E0 内部故障E1 无锅具或锅具不符E2 IGBT超温E3 输入电压过高E4 输入电压过低E5 内部温度传感器故障E6 干烧保护三洋电磁炉故障代码:E0 按键短路E1 热敏电阻短路E2 热敏电阻断路E3 无时钟信号E4 IGBT热敏电阻短路E5 电压过低E6 电压过高E7 IGBT热敏电阻断路爱庭电磁炉故障代码爱庭电磁炉故障代码:E0 内部电路故障;E1: 检锅;E2:内部温度过高;E3:过压报警电压超过260V;E4:欠压报警电压低于170V;E5:炉内两个温度传感器或炉内电路发生故障;E6:锅温过高富士山代码．Ｅ０－－－无锅．Ｅ１－－－电压过低．Ｅ３－－－炉面温度过高．Ｅ４－－－炉面传感器开咯．Ｅ５－－－ＩＧＢＴ温度过高．Ｅ６－－－ＩＧＢＴ温度传感器短路．Ｅ７－－－电流过大．爱庭电磁炉代码表E0内部电路故障;EI无锅;E2是IGBT故障;E3过压;E4欠压;E5炉面热敏坏;E6炉面过热广州松美电磁炉CD16松美电磁炉CD16Ｅ１－－－IC7805 9013 变压器Ｅ２－－－散热原因，Q2Ｅ３－－－传感器、热敏电阻Ｅ４－－－小变压器短路、可调电阻203开路Ｅ５－－－传感器、C19、104、CON2、热敏电阻E6-------R40、C20、CON3、热敏电阻E7-------机内短路F3-------传感器开路F4-------过热保护，如风扇负载过大，停转等。
FF-------电流过大保护F1、F2---电压过高，过低保护。
通电后无检锅报警-----桥堆偏桥。
万和电磁炉故障对照表100W灯E0 断路开路（主传感器坏）400W灯E5 短路（主传感器坏）800W灯E3 高压保护1200W灯E4 低压保护1500W灯E2 IGBT超温1900W灯E6 锅下超温美的电磁炉SF164/174/184/194/204/214对照表E01 断路（主传感器坏）E02 短路（主传感器坏）E03 高温（主传感器坏）E04 断路（散热片传感器坏）E05 短路（散热片传感器坏）E06 高温（散热片传感器坏）E07 低压保护E08 高压保护E10 干烧保护E11 主传感器坏美的电子磁炉EP181 EP201火力灯1 主传感器开路火力灯2 主传感器短路火力灯1、2 主传感器高温火力灯3 散热片传感器断路火力灯1、3 散热片传感器短路火力灯2、3 散热片传感器高温火力灯1、2、3 电压工作保护火力灯4 高电压保护火力灯2、4 锅具干烧保护火力灯1、2、4 传感器失效保护康宝电磁炉故障对照表70度灯E1 电压过高或过低100度灯E2 锅底传感器开路、短路140度灯E3 IGBT传感器开路、短路170度灯E4 电压过大TCL电磁炉故障对照表E0 IGBT传感器开路E1 无锅E2 IGBT传感器短路、超温E3 电压过高E4 电压过低E5 锅底传感器开路、短路E6 锅超温（干烧保护）格力电磁炉故障对照表E0 电压过低E1 电压过高E2 锅底传感器开路E3 锅底传感器短路E4 IGBT传感器开路、短路E5 锅超温（干烧保护东菱电磁炉故障代码故障代码代码保护说明备注说明\E0 无锅、或锅具材质不对保护检锅电路故障\E1 电路系统保护系统失灵、干扰故障\E2 温度传感器失灵保护开路或短路故障\E3 市电压过高保护市电压保护电路误动作故障E4 市电压过低保护市电压保护电路误动作故障E5 炉面温度过高保护炉面控温电路失控故障E6 IGBT功率管过温保护IBGT控温电路失控故障格兰士代码表A方案的故障代码汇总（原方案CXXA-X（X）P1）E-0 或15分钟定时灯闪亮电源电压过低造成电机转速过慢或电机风叶脱落；E-1 或30分钟定时灯闪亮电源电压过高造成电机转速过快或电机卡转；E-2 或45分钟定时灯闪亮机器内部散热器温度过高或温控器插座脱落；E-3 或60分钟定时灯闪亮热敏电阻开路或损坏或是连接线脱落。
