高压电容器补偿柜安装使用说明书
10kV电容器柜规格书
![10kV电容器柜规格书](https://img.taocdn.com/s3/m/d4a38b09376baf1ffc4fada5.png)
目录1 概述 (3)2 术语定义 (3)3 招标内容和技术要求 (3)4 遵循的标准及规范 (9)5 投标中技术文件的最低要求 (11)6 检验与验收 (12)7 购方提供的文件 (13)8 卖方需提供的技术文件 (13)9 卖方提供技术文件要求 (15)10 备品备件和专用工具 (17)11 技术服务 (17)附录1:卖方文件资料要求列表 (18)附录2:10KV干式电容器柜数据表 (19)1 概述本技术规格书为10kV高压电容器组专用技术规格书,作为招(投)标技术文件。
本技术规格书提出了对变电所中10kV高压电容器组的设计、制造、配套、文件、服务和验收等方面的最低要求。
对技术规格书中未提及的但又是必须的技术要求,卖方有责任提出建议,提供完善的性能。
2 术语定义用户:购方:卖方:3 招标内容和技术要求3.1 卖方资格3.1.1卖方应提供成熟技术和产品,并需有相关业绩和实际应用证明。
3.1.2所有主要设备的卖方的工厂均需获得ISO9000认证。
3.1.3 卖方需递交简介,内容包括为本项目设计、制造、供货、提供售后服务和技术支持的卖方、主要零部件分包商、部门、工厂。
3.2 总体要求3.2.1 卖方必须根据所提供的技术要求和资料给出尽可能详细的设备配套方案(包括必要的图纸),技术文件至少应包括:(1)选型样本;(2)安装使用说明书;(3)所遵循的出厂检验标准;(4)投标中应标的有关条款解释;(5)卖方必须根据所提供的技术要求和资料给出尽可能详细的设备配套方案(包括必要的图纸),说明设备的结构组成、工作参数、设备参数、设备安全措施及备品备件清单等。
(6)技术规格书要求的其它内容3.2.2 所有投标技术文件、合同技术文件、设计技术文件和图纸等均使用SI单位制。
3.2.3 卖方对技术规格书和数据表中遗编或认为存在不妥的地方可提出,双方讨论确定。
招标技术附件,需经用户和设计方确认后生效。
3.3 设计基础数据3.3.1使用环境条件㈠环境条件1、气温室内最高气温 40℃室内最低气温 -10℃2、海拔高度:≤1000m;3、湿度及污秽:日平均相对湿度:不大于95%月平均相对湿度:不大于90%。
高压无功补偿控制器-PFC-H说明书
![高压无功补偿控制器-PFC-H说明书](https://img.taocdn.com/s3/m/04e384ca6137ee06eff918fc.png)
8.输出路数: 1-12可编程
9.投切延时:1S-999S可编程
10.投切方式:先投先切,先投后切等投切方式。
11.保存功能:所有编程的参数和模式,保存在一个非易失存储器中
12.谐波检测:可检测谐波保护功能。
13.电源: AC/DC 100~220V
-6-
联系电话:0755-23351975
14.重量:1.0Kg(净重)
电容器过流速断保护1设置:
出厂预设:关闭 用途:电容器过流保护
范围:5-150%(对应为0.25-7.5A) 步长:1%
以此类推2,3,4路
电容器保护延时:
出厂预设:40S 用途:过流保护动作延时
C/K变比
范围:1S—999S 步长:1
显示编程设定的 C/k 值,可按照以下公式计算 C/k 的建议设置,直接查阅下列图表。
以此类推:PFC-H 电保持(带保护)接线图
-5-
联系电话:0755-23351975
四.功 能
官方网站:
4.1测量功能
控制器能测量电压、电流、功率因数、有功、无功、谐波、保护状态、频率等多种电量,自动实现 温漂、零漂的校正。
4.2 补偿功能
在精确测量的基础上,控制器全面支持对系统的补偿功能,补偿响应快,控制准确,支持循环投切、 8421编码等多种补偿方式。
切除。
! 特别提示:
在配电系统负荷小时,不可动手强行投入较多电容。
6.2基本参数设置
1.系统上电后进入主菜单,延时10秒,进入自动运行状态
自动 手动 设置
! 特别提示:如首次使用,需对设备编号、变比、电容等参数进行设置。
液晶显示屏
显示设置参数/工作状态及标志/电网有关参数。 背光有自动自动关闭(按任意键激活背光),或常亮2种形式。
高压电容补偿柜
![高压电容补偿柜](https://img.taocdn.com/s3/m/15860a0702020740be1e9baf.png)
高压电容自动补偿柜技术要求一、使用环境:室内安装,当地海拔高度约678米,年最高气温41.5℃,年最低气温-37℃。
二、对设备的总体要求卖方应提供先进的产品,并具有3年以上成功的使用经验,并提供报价产品的详细样本。
△铭牌:所有铭牌均为铜或不锈钢制。
△柜体表面为静电喷涂,颜色按甲方要求。
△备品备件:两年备品备件一览表。
三、主要技术要求卖方供货的设备应是技术先进,经实际运行证明是安全可靠的,并能满足各项设计指标,同时符合IEC标准或GB标准。
1.并联电容器成套装置技术条件:1.1 额定电压:10kV1.2 额定频率:50Hz1.3 电容器组额定电压:10.5kV1.4 电容器选用型号为6950D229、6950D457,容量为3000kVar,配置方式为1x500(3*6950D229)+1x500(3*6950D229)+1x1000(3*6950D457)+ 1x1000(3*6950D457)自动投切方式。
1.5 电容器接线方式:Y1.6 电容器保护方案:开口三角电压保护1.7 进线方式:电缆进线(要求供方提供电缆引入的位置及终端盒固定位置)2.并联电容器成套装置性能与结构要求:2.1 并联电容器成套装置供货包括电容器组、干式电抗器、干式放电线圈、氧化锌避雷器、接地开关、内熔丝、支持绝缘子、铜母线和护网等成套装置。
2.2 电容器的连续运行电压为1.0Un,且能在如下表所规定的稳态过电压下运行相应的时间。
表中高于1.15Un的过电压是以在电容器的寿命期间发生总共不超过200次为前提确定的。
2.3 稳态过电流:电容器在过流不超过其额定电流的1.30倍时长期运行。
对于电容具有最大正偏差的电容器。
这个过电流允许达到1.43In。
2.4 最大允许容量:在计入稳态过电压、稳态过电流和电容正偏差等各因素的作用下,电容器总的容量应不超过1.35倍电容器组额定容量。
2.5 工频加谐波过电压:电容器运行中工频加谐波的过电压应不使过电流超过前面稳态过电流中的规定值。
高压无功就地补偿装置操作规程
![高压无功就地补偿装置操作规程](https://img.taocdn.com/s3/m/1c26564ffe4733687e21aa3f.png)

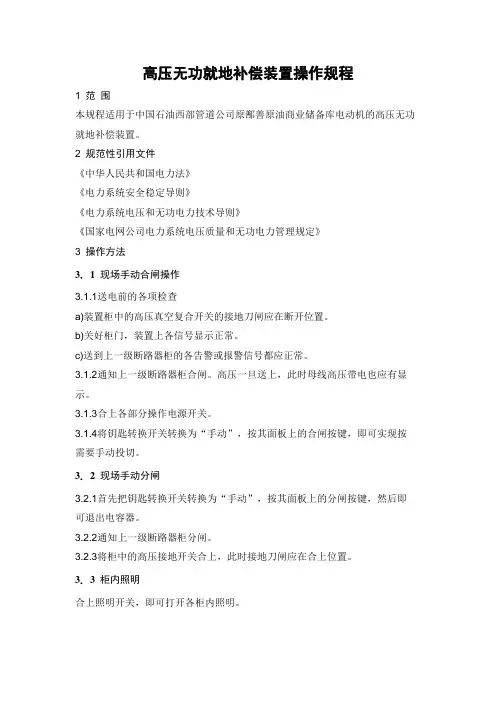

高压无功就地补偿装置操作规程1 范围本规程适用于中国石油西部管道公司原鄯善原油商业储备库电动机的高压无功就地补偿装置。
2 规范性引用文件《中华人民共和国电力法》《电力系统安全稳定导则》《电力系统电压和无功电力技术导则》《国家电网公司电力系统电压质量和无功电力管理规定》3 操作方法3.1 现场手动合闸操作3.1.1送电前的各项检查a)装置柜中的高压真空复合开关的接地刀闸应在断开位置。
b)关好柜门,装置上各信号显示正常。
c)送到上一级断路器柜的各告警或报警信号都应正常。
3.1.2通知上一级断路器柜合闸。
高压一旦送上,此时母线高压带电也应有显示。
3.1.3合上各部分操作电源开关。
3.1.4将钥匙转换开关转换为“手动”,按其面板上的合闸按键,即可实现按需要手动投切。
3.2 现场手动分闸3.2.1首先把钥匙转换开关转换为“手动”,按其面板上的分闸按键,然后即可退出电容器。
3.2.2通知上一级断路器柜分闸。
3.2.3将柜中的高压接地开关合上,此时接地刀闸应在合上位置。
3.3 柜内照明合上照明开关,即可打开各柜内照明。
3.4 停电检修步骤设备正常运行时,禁止打开各柜柜门,同时高压带电显示器在闭锁状态,安装在各柜的电磁锁处于闭锁打不开柜门。
打开柜门操作步骤:先退出运行的电容器-通知上一级断路器柜分闸-过10分钟→合柜内的高压接地开关→停操作电源→拧开柜门锁→即可打开柜门;首先验电,参照第7项中“检修注意事项”,然后放掉电容器的残压,方可检修。
4 运行和保养注意事项4.1安装就绪,经检查确认无误后方可入运行。
4.2本装置的电容器额定电压为6kV,频率为50Hz,实际运行时电网电压不应超过装置额定电压的1.1倍。
如电网电压过高,应将电压调整至正常再运行。
4.3初次投入运行的装置应检查三相电流值和装置的运行电压值等并作好记录。
正常时三相电流应平衡,若发现三相电流不平衡时,应及时检查电容器是否有损坏情况。
4.4装置的电容器电流值超过额定电流1.3倍时,这个数值是基波电流和谐波电流两部分构成。
6KV电容器柜技术方案
![6KV电容器柜技术方案](https://img.taocdn.com/s3/m/fbfbd3266d85ec3a87c24028915f804d2b1687a7.png)
6kV 自动无功补偿装置技 术 方案......................................................................................................................................................................................................................................................................本技术方案合用于本次投标的35kV变电站6kV电容器柜,按照招标方提供的设计图纸及招标文件中的技术要求统一编制6kV 无功自动补偿装置技术说明。
1、本技术方案合用于6kV无功自动补偿装置。
提供设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2、本技术方案所使用的标准如与买方所执行的标准不一致时,按较高标准执行。
3、本技术方案经买、卖双方确定后作为定货合同的技术附件,未尽事宜由双方商议决定。
4、本技术方案由买方根据其产品性能作为衡量设备优劣的主要技术指标。
本工程 6kV 无功自动补偿装置的总容量为4000kvar,由两段组成。
每段母线补偿2000kvar,分4组,每组容量为500kvar。
实现跟踪系统无功需求自动投切各组电容器。
自动补偿装置部份包括:进线柜(内设隔离开关、氧化锌避雷器等);电容器柜(内设投切电容器专用真空接触器、电抗器、氧化锌避雷器、放电线圈等);电压无功综合控制及保护装置。
装置按无功需求量自动跟踪循环投切补偿电容器组。
我方除遵循国家及企业创造的相关规定外,还满足以下工程技术要求。
我方保证提供符合本技术要求和符合国家现行相关标准、规程、规范的要求以及符合产品使用方的相关规定,彻底满足本规格书的要求的优质产品。
1、GB3983.2 《高电压并联电容器》2 、IEC871 《额定电压660V以上交流电力系统用并联电容器:总则、性能、试验和标志—安全要求—安装和运行指南》3、GB50227 《并联电容器装置设计规范》4、GB3906 《3.6kV~40.5 kV交流金属封闭开关设备和控制设备》5、GB/T11024.1) 《标称电压1000V 以上交流电力系统用并联电容器第1 部份:总则》6、DL 462 《高压并联电容器用串联电抗器定货技术条件》7、GB/T 16927.1-1997 《高电压试验技术-----第一部份:普通试验要求》8、GB/T 11022-1999 《高压开关设备和控制设备标准的公共技术要求》9、GB/T11024-2001 《标称电压 1kV 以上交流电力系统用并联电容器》10、GB/T 14549-93 《电能质量公用电网谐波》11、GB11032-2000 《交流无间隙金属氧化物避雷器》12、GB10229-88 《串联电抗器》13、DL462 《高压并联电容器单台保护熔断器定货技术条件》14、DL/T653 《高压并联电容器用放电线圈定货技术条件》15、DL/T604 《高压并联电容器装置定货技术条件》16、GB50227-2022 《并联电容器装置设计方案》1 、环境温度:最高温度:+45℃ 最低温度:-40℃2 、年平均气温:8.1o C3、年平均相对湿度:≤70%4、海拔高度:≤1000m5、最大风速:42.2m/s6、地震裂度:7度7、安装位置:户内8、污秽等级:Ⅳ级1、电气主接线图2、一层电气平面图1、装置结构:柜式2、额定容量:4000kvar(500kvar×4+500kvar×4)3、电容器联接线方式:单星形、中性点不接地4、控制方式:手动/遥控(综自系统) /自动(电压无功综合控制及保护装置)5、投切级数: 4级6、投切方式:循环投切7、额定电压:电容器额定电压6.9/ √3kV,系统电压6kV,放电电压互感器6/ √3kV,二次0.1/ √3 kV,辅助绕组0.1 /3kV。
补偿柜使用手册
![补偿柜使用手册](https://img.taocdn.com/s3/m/09303705d15abe23492f4d8b.png)
第一章入门指南1 适合场合●在高速或极高速无功功率变化的场合,如:汽车工业的电焊车间、以及水泵、风机、电梯、吊车、破碎机、矿山运输、电气铁路等场合。
●高层建筑物:是集商务、金融、办公、住、食、娱乐、服务为一体的场合,其用电设备对电网品质要求也很高。
●重要负荷场合:如:银行、交通枢纽、通信枢纽、机场、医院。
等部门。
●局域发电站、风力发电站:能起到增容作用,使局域发电机特性变硬。
2 运行环境●使用地点:户内●环境温度:-25℃~+50℃。
●相对湿度:相对湿度<90%。
●海拔高度:<2000m。
●大气压力:80Kpa~110Kpa。
●环境条件:周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体,无导电尘埃。
3 技术参数●额定电压:230V、400V、690V,50Hz●取样信号:电流:5A、1A电压:230V、400V、690V●装机容量:90~1920kvar●功率因数设定范围:0.7感性~0.7容性,可任意设定●响应时间:<20ms●电抗率:5.67%、6%、7%、12%、13%、14%●功率损耗:<1.5%4 柜体结构●柜体型号:GGD、GCS、MNS,其他●外形尺寸:800mm、1000mm(宽),800mm、1000mm(深),2100mm、2200mm(高),其他可定制●柜体材料:冷轧钢板●柜体颜色:EAL7032或者按用户要求,表面喷塑5 型号含义FRE 378/0.4-12%-D-PLUS TF-C 型号:FRE:晶闸管控制,三相补偿FRU:晶闸管控制, 分相补偿FR:接触器控制,三相补偿安装容量:100~1920kvar(详见选型列表)系统电压等级:0.4、0.6、0.66、0.69kv电抗率:12%、13%、14%:抑制3次以上谐波6%、7%:抑制5次以上谐波5.67%:抑制7次以上谐波C:带通信、漏电功能空白:无PLUS:采用PLUS控制器空白:采用普通控制器D:电容器三角形接线Y:电容器星型接线6 安全规则下列安全向导提供系统安装、操作和使用,在使用系统时总是遵守这些安全规则和当地或国家的规章。
10kv电容器柜操作规程
![10kv电容器柜操作规程](https://img.taocdn.com/s3/m/341a7b3330b765ce0508763231126edb6f1a7604.png)
10kv电容器柜操作规程1. 引言10kv电容器柜是电力系统中的重要设备,用于补偿系统中的无功功率。
为了确保正常运行和安全使用,制定本操作规程。
本规程适用于10kv电容器柜的操作人员。
2. 操作人员要求2.1 操作人员应具备相关电力设备操作经验,熟悉本规程和相关安全操作规定。
2.2 操作人员必须穿戴合适的劳动保护用品,包括安全帽、绝缘手套、绝缘鞋等。
2.3 操作人员应定期接受安全培训和操作技能培训,且持有合格的操作证书。
3. 操作前准备3.1 检查电容器柜周围是否存在可燃物或其他危险物品,确保安全环境。
3.2 查阅电容器柜的技术资料和操作手册,熟悉设备原理和主要参数。
3.3 检查电容器柜的运行状态,包括热风机、冷却水系统、控制系统等是否正常。
3.4 确保电容器柜已经断电,并通过可靠的电气测试工具验证。
4. 操作步骤4.1 穿戴好劳动保护用品,并进入电容器柜操作间。
4.2 打开电容器柜门,检查柜内是否存在异物或水分,如有需要及时清理。
4.3 检查电容器柜的接地装置,确保接地可靠。
4.4 按照技术资料和操作手册中的指示,依次操作控制柜中的开关和按钮,完成电容器柜的启动和停止。
4.5 监控电容器柜的工作状态,注意观察指示灯和仪表,如有异常情况及时采取相应措施。
4.6 定期检查电容器柜内的接线情况,确保电缆连接牢固可靠,如发现松动或破损应及时修复。
5. 操作注意事项5.1 操作人员不得擅自拆卸或更换电容器柜内部零部件,如需要维修应由专业人员进行。
5.2 操作人员禁止将金属物体放置在电容器柜表面或使用带有金属物的工具进行操作,以防触电事故发生。
5.3 操作人员禁止将液体或易燃物品倒入电容器柜内,以防发生火灾或爆炸。
5.4 在操作过程中如发现电容器柜有明显异响、异味或冒烟情况,应立即停止操作,并呼叫维修人员排除故障。
6. 紧急事故处理6.1 在电容器柜发生火灾、漏液、爆炸等紧急情况时,操作人员应立即采取以下措施:•第一时间切断电源,切勿盲目灭火或排除故障。
高压电容补偿柜介绍1
![高压电容补偿柜介绍1](https://img.taocdn.com/s3/m/4f3466f4ba0d4a7302763adb.png)
高压静电电容补偿柜介绍一、概述在工厂供电系统中,绝大多数用电设备都具有电感的特性。
(诸如:感应电动机、电力变压器、电焊机等)这些设备不仅需要从电力系统吸收有功功率,还要吸收无功功率以产生这些设备正常工作所必需的交变磁场。
然而在输送有功功率一定的情况下,无功功率增大,就会降低供电系统的功率因数。
因此,功率因数是衡量工厂供电系统电能利用程度及电气设备使用状况的一个具有代表性的重要指标。
二、功率因数的含义及计算图 1-1有功功率、无功功率和视在功率的关系,如图1-1电流和电压的相量图所示。
用公式表示则为:式中 S—视在功率(KVA);P—有功功率(KW);Q—无功功率(Kvar)。
根据交流电路的基本原理,存在以下关系:S=UIP=UIcosφ= ScosφQ=UIsinφ= Ssinφ式中 U—设备两端的电压(KV);I—通过设备的电流(A);cosφ—功率因数。
如图1-1所示,φ角为功率因数角,表示电压与电流之间的相位差,它的余弦(cosφ)表示有功功率与视在功率之比,称为功率因数。
即:cosφ=P/S。
因此,用电设备的有功功率不仅随电压与电流的大小而变化,而且也随电压与电流之间的相位差而变化。
由图1-1看出,当有功功率需要量保持恒定时,无功需要量越大,其视在功率也就越大。
而为满足用电设备需要,势必要增大变压器及配电线路的容量,如此不仅增加投资费用,而且增大设备及线路的损耗,浪费了电力。
另外,无功功率需要量的增加,还使变压器及线路的电压损失增大,劣化电压质量。
看来无功功率对电网及工厂企业内部供电系统都有不良影响,必须设法降低无功功率的需要量即提高功率因数cosφ。
根据《全国供用电规则》的规定,要求一般工业用户的功率因数为0.85~0.9以上。
三、提高功率因数的措施提高功率因数的方法很多,主要分为两大类,即提高自然功率因数和进行人工补偿提高功率因数。
所谓提高自然功率因数,是指不添置任何补偿设备,采取措施改善设备工况,以减少用电设备的无功功率,提高功率因数。
10kv电容补偿
![10kv电容补偿](https://img.taocdn.com/s3/m/bfd0fa13e97101f69e3143323968011ca300f7f8.png)
10kv电容补偿附件⼀1、使⽤环境条件:海拔⾼度4400(5100)m 最⼤风速30m/s最⾼温度+35℃最低温度-20℃最⼤⽇温差80K最⼤相对湿度40%⽇照0.1W/cm风速0.5m/S地震烈度8污秽等级Ⅱ级3、使⽤环境3.1 环境温度:30℃3.2 最⼤⽇温差:80k3.3 最⾼⽇平均温度:25℃3.4 海拔⾼度:4200(5100)m3.5 环境相对湿度:40%3.6 运输、贮存最低湿度:80%3.7 安装⽅式:户内4、技术参数4.1 系统标准电压:10.5KV4.2 最⾼⼯作电压:12KV4.3 额定频率:50Hz4.4 电抗率:6%4.5 相数:34.6 功率因数:0.95以上5、装置设计结构⾼压动态⽆功功率补偿装置由可控硅阀控制系统、⾼压并联电容器组、⼲式铁芯电抗器、电压互感器、避雷器和附属设备组成,电容器组由可控硅阀控制系统来投切。
成套装置采⽤柜式结构,能够⾃动补偿系统⽆功功率,有显著的节能、稳压和增容效果。
⾼压SVG-10/1200kvar动态⽆功补偿装置两套。
单套设备由五⾯柜组成。
其中控制柜⼀台,阀组投切柜⼀台、电容柜三台,分成3组:容量为150、450、600kvar;投切由可控硅阀控制系统根据负载变化⾃动投切,保证补偿精度,改善系统电能质量。
6、⾼压⽆功功率补偿装置技术条件6.1 能够根据电⽹系统⽆功功率⼤⼩和电压控制要求⾃动投切与调节,不需要⼈⼯⼲预,快速动态补偿⽆功功率,提⾼系统功率因数,保证系统功率因数在0.95以上。
6.2 采⽤全数字化智能控制系统,由微机监测、智能调节。
6.3 能够快速响应,⾃动投切与调节,不需要⼈⼯⼲预。
6.4应该采⽤电容器专⽤⾼压喷逐式熔断器作为短路保护、确保设备安全运⾏。
6.5 采⽤串联电抗器,减⼩合闸涌流,保护电容器组可靠运⾏。
6.6 抑制系统谐波,保证设备正常运⾏。
6.7 结构要求设计合理,使⽤⽅便,可⼿动操作,也可与负荷同步投切,免维护运⾏。
补偿仪控制器说明书
![补偿仪控制器说明书](https://img.taocdn.com/s3/m/89db71de58f5f61fb736664e.png)
一.PZHG 滤波组件
1.型号说明
2.组成 XZ 系列 滤波电抗器 LHPZ 系列 滤波电容器 注:电抗器和电抗器的说明见本说明书第五部分 3.安装接线图
4.滤波组件使用说明 ● 参数
1
―适用环境温度类别:-25/B ―电网电压:系统电压±10%
―谐波环境:Uh 3 =0.5%,Uh 5 = Uh 7 =5.0%(轻载环境 I h 5 =40%,I h 7 =20%)
三.滤波模块整机安装示意图....................................................................................................... 6
四.电容器和电抗器使用说明....................................................................................................... 6 1.电容器....................................................................................................................................6 1.1 型号说明.....................................................................................................................6 1.2 外形说明.....................................................................................................................7 1.3 技术指标.....................................................................................................................7 2.电抗器....................................................................................................................................8 2.1 型号说明.....................................................................................................................8 2.2 外形说明.....................................................................................................................8 2.3 外形尺寸.....................................................................................................................8
正泰 TBB型高压并联电容器补偿成套装置 说明书
![正泰 TBB型高压并联电容器补偿成套装置 说明书](https://img.taocdn.com/s3/m/542eea67bdd126fff705cc1755270722192e59b7.png)
5. 主要技术性能指标5.1 电容偏差5.1.1 装置实际电容与额定电容之差在额定电容的0~+5%范围内。
5.1.2 装置任何两线路端子之间,其电容的最大值与最小值之比不超过1.02。
5.2 电感偏差5.2.1 在额定电流下,其电抗值的容许偏差为0~+5%。
5.2.2 每相电抗值不超过三相平均值的±2%。
5.3 绝缘水平装置额定电压一次电路1min 工频耐受电压(方均根值)一次电路冲击耐受电压[(1.2~5)/50μs 峰值]二次电路1min 工频耐受电压(方均根值)610353242956075200222单位:kV 表15.4 过负载能力5.4.1稳态过电压 工频过电压U N 最大持续时间说明1.101.151.201.30长期每24h 中30min 5min 1min指长期过电压的最高值不超过1.10U N 系统电压的调整与波动轻负载时电压升高轻负载时电压升高表26. 结构和工作原理6.1 该装置为柜式结构或框架式结构,可以手动投切电容器组,又可配以电压无功自动控制器对电容器组实行自动投切。
6.2 柜式结构装置由进线隔离开关柜、串联电抗器柜、并联电容器柜以及连接的母线组成。
电容器柜可根据补偿容量大小和设置的方案确定柜的数量,一般由多个柜组成。
柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成。
柜体防护等级要求达到IP20。
6.3 结构布局:当单台电容器额定容量为30~100千乏时,所构成的电容器组为三层(单)双排结构,当额定容量为100千乏以上者为二层(单)双排结构,当额定容量为200千乏以上者为单层(单)双排结构。
其外形结构视图详见图1~图8。
5.4.2 稳态过电流:能在方均根值不超过1.1×1.3下长期运行。
5.4.3 用不重击穿的开关投切电容器时可能发生第一个峰值不大于2 2倍施加电压(方均根值),持续时间不大于1/2周波的过渡过电压。
相应的过渡过电流峰值可能达到100I N ,在这种情况下,允许每年操作1000次。
高压并联电容器装置说明书
![高压并联电容器装置说明书](https://img.taocdn.com/s3/m/4482089e76c66137ef061906.png)
高压并联电容器装置说明书一.概述产品适用范围与用途TBB型高压并联电容器装置(以下简称装置),主要用于3~ 110kV,频率为50Hz的三相交流电力系统中,用以提高功率因数,调整网络电压,降低线路损耗,改善供电质量,提高供配电设备的使用效率的容性无功补偿装置。
型号、规格及外形尺寸装置的保护方式通常与电容器组的接线方式有关系,一般的有AK、AC、AQ和BC、BL之分。
GB 50227 标称电压1kV以上交流电力系统用并联电容器GB 10229 电抗器GB 高压输变电设备的绝缘配合GB 50060 3~110kV高压配电装置设计规范JB/T 5346 串联电抗器JB/T 7111 高压并联电容器装置DL/T 840 高压并联电容器使用技术条件其它现行国家标准。
DL/T 604 高压并联电容器装置订货技术条件常用的产品规格与柜体外形尺寸如表1~5所示。
装置的外形和基础的示意图分如图1、图2所示。
产品规格与外形尺寸注:以下尺寸仅供参考,实际尺寸根据用户情况而定。
以单台电容额定电压11/3kV表格1 卧式-阻尼电抗后置单位:mm表格2 卧式-阻尼电抗前置单位:mm表格3 立式-阻尼电抗后置单位:mm表格4 卧式-铁芯电抗后置单位:mm表格5 立式-铁芯电抗后置单位:mm图1装置外形图图2 装置基础图使用环境条件1.装置用于户内或户外;2.安装运行地区的海拔高度不超过1000m(特殊地域或地区可商定);3.周围空气温度为-40℃~+45℃(特殊环境可商定);4.空气相对湿度不大于85%(20℃时);5.无有害气体及蒸汽,无导电性或爆炸性尘埃等;6.安装场所应无剧烈的机械振动和颠簸;7.抗震设防烈度8度。
工作条件表6 稳态过电压×(In为电容器组额定电流)的电流下连续运行。
该电流系由、电容值偏差及高次谐波综合作用的结果。
2.技术性能依据标准装置技术性能符合DL/T604-1996《高压并联电容器装置订货技术条件》及其引用标准GB50227-95《并联电容器装置设计规范》等相关标准的规定要求。
10KV电容器(110、35kv站)资料
![10KV电容器(110、35kv站)资料](https://img.taocdn.com/s3/m/d6071d0fb4daa58da0114a41.png)
10kV无功补偿装置技术规范书2008年7月1 总则1.1 本技术协议适用于山西地电股份公司110kV变电站新建工程。
它提出了对该无功补偿设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本技术协议中提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本协议和工业标准并经鉴定合格的优质产品。
1.3 如果供方没有以书面形式对本技术协议的条文提出异议,则表示供方提供的设备完全符合本技术协议的要求。
如有异议,不管是多么微小,都应以书面形式在投标文件中提交需方。
2技术要求2.1 设备制造应满足下列规范和标准,但并不仅限于此:GB311《高压输变电设备的绝缘配合》GB270《交流高压电器动热稳定试验方法》GB763《交流高压电器在长期工作时的发热》GB5582《高压电力设备外绝缘污秽等级》GB273《变压器、高压电器和套管的接线端子》高压并联电容器装置技术标准----国家电网公司DL/T604—1996 高压并联电容器装置订货技术条件》GB3983.2—89《交流高压并联电容器》DL462—91《高压并联电容器用串联电抗器订货技术条件》以上标准均执行最新版本。
2.2 使用环境条件:2.2.1 户外/户内:户外最高温度: 37℃最低温度: -23.3℃最大风速: 23m/s环境湿度:月平均相对湿度不大于90%,日平均相对湿度不大于95%污秽等级:Ⅲ级海拔高度:≤1000m地震烈度: 7度2. 系统运行条件2.1 系统标称电压 10 kV2.2 最高运行电压 11 kV2.3 额定频率 50 Hz2.4 中性点接地方式非有效接地2.5 电容器组接线方式星形2.6电容器分组数 2X32.7串联电抗器安装位置户外3. 设备主要参数3.1框架式并联电容器基本技术参数:3.1.1 电容器额定电压 11 kV3.1.2 电容器额定容量整组容量 3000+1800 kvar 可在1800、3000、4800三个位置自动投切。
电容补偿柜的使用方法
![电容补偿柜的使用方法](https://img.taocdn.com/s3/m/4fd8f15caf1ffc4fff47ac1d.png)
电容补偿柜的使用方法
电容补偿柜的使用方法
1、所谓操作电容补偿装置,是指该装置在运行中的投入像,具体操作时应注意以下各项:任何额定电压的电容器组,均禁止带电荷合闸;电容器组每次重新合闸,必须在其放电结束后进行;在补偿装置的千关上禁止装设重合闸装置。
2、有的电容器而发生触电事故,应在电容器断开电源时立即对电容器组进行放电(经放电电阻)工作人员在接触电容器的导电部分以前,必须将各个电容器单独放电,亦即使用装于绝缘棒上的接地金属棒将电容器两出线端短路。
3、正常情况下,补偿装置的投入与切除,肌根据电压情况来决定。
当母线电压超过电容器额定电压1,1倍、电流超过额定电流1.3倍时,应将电容补偿装置切除,使其退出运行。
4、为防止在较高母线电压下对电容器组突然充电而造成电容器喷油、鼓肚和保护装置动作,在电源停电后应将电容补偿装置与电网断开;来电后应先向各配电线路送电,然后根据母线电压情况投入电容器。
电容补偿柜作业指导书
![电容补偿柜作业指导书](https://img.taocdn.com/s3/m/d68e78a8a26925c52dc5bf02.png)
电容补偿柜作业指导书一、目的。
为提高电网功率因数、减少线路损耗,提高电压质量,全面提升电网设备效率,规范电容补偿柜,特编写此指导书。
二、安全注意事项。
1.在处理故障电容器前,应先拉开断路器及断路器两侧的隔离开关,然后验电、装设接地线。
2.由于故障电容器可能发生引线接触不良,内部断线或熔丝熔断等,因此有一部分电荷有可能未放出来,所以在接触故障电容器前,还应戴上绝缘手套,用短路线将故障电容器的两极短接并接地,方可动手拆卸。
3.对双星形接线电容器组的中性线及多个电容器的串联线,还应单独放电三、工作原理。
在实际电力系统中,大部分负载为异步电动机。
其等效电路可看作电阻和电感的串联电路,其电压与电流的相位差较大,功率因数较低。
并联电容器后,电容器的电流将抵消一部分电感电流,从而使电感电流减小,总电流随之减小,电压与电流的相位差变小,使功率因数提高。
四、基本操作。
操作电容柜的投切顺序:1.手动投入:投隔离开关→将二次控制开关至手动位置依次投入各组电容器。
2.手动切除:将二次控制开关至手动位置依次切除各组电容→切出隔离开关。
自动投切:投隔离开关→将二次控制开关至自动位置,功补仪将自动投切电容器。
3.手动或自动投切时,应注意电容器组在短时间内反复投切,投切延时时间不少于30秒,最好为60秒以上,让电容器有足够的放电时间。
4. 每天巡查电容器,如电容器外壳膨胀且无电流,则应退出运行,避免事故发生。
5 .电容器投入运行,电网电压上升,如果电压超过1.1 Un,部分电容器或全部电容器应退出运行。
为了确保电容器可靠运行,延长使用寿命,电容器应维持在额定电压界定电流下工作。
6. 电容器是否损坏的初步鉴别,首先观察外观是否正常,有无变形,其次用电容表测量电容值是否正常。
7. 使用过的电容器其电容值均匀下降是正常现象注:电容柜运行时如需退出运行,可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。
不可用隔离开关直接退出运行运行中的电容器!五、日常维护及保养。
高压无功补偿装置说明书1
![高压无功补偿装置说明书1](https://img.taocdn.com/s3/m/648d8fe63186bceb19e8bb7d.png)
KDCF-10型高压无功补偿装置产品使用说明书一、装置概述.................................................................................................... 错误!未定义书签。
二、执行标准.................................................................................................... 错误!未定义书签。
三、装置功能.................................................................................................... 错误!未定义书签。
3.1 补偿功能............................................................................................ 错误!未定义书签。
3.2 集中和就地控制功能 ......................................................................... 错误!未定义书签。
3.3 滤波功能............................................................................................ 错误!未定义书签。
3.4 统计功能............................................................................................ 错误!未定义书签。
3.5 保护功能............................................................................................ 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中煤电气—HXGN15-12
高压电容器就地补偿成套设备安装使用说明书ZM-HXGN.SM0508
北京中煤电气有限公司
1. 概述
北京中煤电气有限公司生产的中煤电气- HXGN15-12金属封闭式高压电容器补偿柜(以下简称设备),系3-10KV三相交流50HZ成套无功补偿装置。
主要用于补偿输配电线路的无功功率,减小线路损耗和电压降,提高线路的有效输送容量,改善电网供电质量。
本补偿柜满足GB3906、GB3983-2等标准。
据有带电压显示及电磁联锁功能,防止误入带电隔室。
可配用各种进口和国产电容器。
就地补偿是将高压补偿柜装设在需要进行补偿的各个用电设备旁边,这种补偿方式能够补偿安装部位以前的所有高压线路的无功功率,其补偿范围大、效果好。
2. 结构
2.1 图1为本补偿柜的典型结构示意图。
框架结构采用德国RITTAL(威图)公司的多褶型材17,按25mm模数化设计。
宽度、深度、高度方向可任意扩展,组装方便、快捷。
为便于电抗器19及电容器16散热,柜体侧面及后面均采用网状结构14。
补偿采用正面操作和维护。
门5、盖板20等部件表面静电喷涂处理,防腐美观,柜体结构有足够的强度和刚度,能承受短路时产生的机械应力和电应力,同时保证在吊装和运输等情况下不影响装置的性能。
柜底部安装一条保护导体15,安装的电器元件部件的外壳与该保护导体15可靠连接,保证接地的连续性,确保操作安全。
2.2 联锁装置
本设备安装有高电压带电显示装置8,当设备带电时,该装置显示灯亮,同时电压传感器13信号电压给电磁锁3,使电磁锁锁定(电磁锁的操作使用见电磁锁使用说明书),此时门不能打开,防止了误入带电设备内。
只有当设备停电,电磁锁解除,方可将门打开。
3. 安装和调试
3.1 基础形式
图2为本补偿柜所带的底托安装图,用户可根据图2的安装尺寸配备基础槽钢。
基础槽钢平面一般要求高于地面1-3mm。
3.2 设备的安装
设备单列布置时,柜前走廊以2.5m为宜;双列布置时,柜间操作走廊以3m为宜。
设备可用M12的地脚螺栓将设备底托与基础槽钢相连或用电焊点焊牢固。
3.3 设备的接地装置
用预设的接地板将各设备内的接地排15连接在一起,设备内部联接所有需要接地的接地线。
3.4 设备安装后的检查
当设备安装就绪后,清除柜内各电器元件及部件上的灰尘杂物,然后检查所有紧固螺栓有无松动,尤其是电气连接的紧固螺栓绝对不可松动。
根据线路图检查二次接线是否正确。
4. 使用与维护
4.1 电容补偿柜在投入运行前,用户应按照有关程序和相关标准,以及各相关元器件的技术参数,对柜内各元器件进行绝缘试验,绝缘水平合格后,方可送电。
4.2 特别注意:电容器和电抗器进行绝缘试验后,要进行充分放电。
放电时间不少于5分钟。
为确保人身安全,人体在接触电容器、电抗器之前,还应该进行人工放电并验电,确认无电后,人体方可接触电容器、电抗器等元件。
4.3 设备的维护
电容柜在正常运行中,运行人员还应该定期检视其电压、电流和温度等,并检查电容器外部有无漏油、外壳膨胀等现象;有无放电声响和放电痕迹
;接头有无发热;带电显示装置指示灯指示是否正常等。
4.4 设备在正常运行过程中,发现电容器爆炸,接头严重过热,套管闪络放电,环境温度超过40°C以上应立即切除电容器。
4.5 高电压传感器安装在熔断器下口,当某相熔断器熔管熔断,则该相电压显示灯不亮。
此时可切除设备进行更换熔管。
更换熔管时,应对电容器进行充分放电,见4.2条。
5 运输与存放
设备在运输与存放过程中应注意以下几点:
a.不许倾翻,倒置和遭受剧烈震动,防止靠近火源。
b.应防止淋雨,以免产品受潮。
c.不得随意拆卸电器产品及零部件。
6 产品成套提供下列文件
a.产品合格证;
b,产品装箱单;
c.产品出厂试验报告;
d,产品使用说明书(包括各元器件说明书等);
e.设备清单;
f.系统图和二次原理接线图;
. .。
