电压基准芯片的参数解析及应用技巧
stm8s001内部电压基准
stm8s001内部电压基准STM8S001是意法半导体（STMicroelectronics）推出的一款8位微控制器。
它内置有一个精确的基准电压源，可以作为参考电压，为其他电路提供稳定和可靠的参考电压。
在本篇文章中，我们将详细介绍STM8S001的内部电压基准。
让我们深入了解它的工作原理和应用。
首先，让我们来了解一下什么是内部电压基准。
在许多应用中，需要使用稳定的参考电压，例如模拟信号处理、ADC（模数转换器）、DAC（数模转换器）等。
通常情况下，可以使用外部电路提供一个参考电压，但是这样需要占用额外的IO引脚和硬件资源。
为了解决这个问题，一些微控制器芯片内部集成了一个稳定的参考电压源，可以作为基准电压使用。
STM8S001的内部电压基准是一个固定的电压源，它提供了一个电压值为1.2伏的参考电压。
这个内部电压基准源相对于芯片供电电压（VDD）是稳定的，并且在芯片运行过程中几乎不受供电电压的变化和噪音的影响。
这个内部电压基准源精度非常高，通常在2%以内。
这使得它非常适合用作微控制器的参考电压源。
当我们需要使用STM8S001的内部电压基准时，可以通过软件设置相应的寄存器来启用它。
在启用之后，我们可以将其连接到其他电路，例如ADC或DAC，作为参考电压。
这样，我们就可以在进行模拟信号处理时，使用精确的参考电压进行测量和输出。
除了用作参考电压源外，STM8S001的内部电压基准还可以用于其他一些应用。
例如，它可以用作输入电压的参考，用于电压测量和比较。
在这种情况下，我们可以将需要测量的电压与内部电压基准进行比较，从而实现基于比较的功能，例如温度测量、电池电量监测等。
在实际应用中，我们通常需要根据具体的需求来选择适合的参考电压。
如果要求更高的精度和稳定性，可以选择使用外部参考电压源，但是这样可能需要占用更多的硬件资源。
如果对精度和稳定性要求不是很高，可以选择使用内部电压基准源，这样可以省去外部电路，使设计更加简单和经济。
常用基准电压芯片

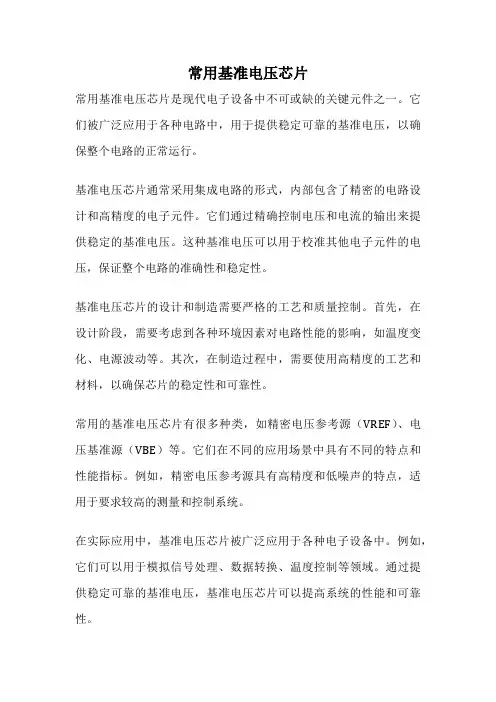

常用基准电压芯片
常用基准电压芯片是现代电子设备中不可或缺的关键元件之一。
它们被广泛应用于各种电路中，用于提供稳定可靠的基准电压，以确保整个电路的正常运行。
基准电压芯片通常采用集成电路的形式，内部包含了精密的电路设计和高精度的电子元件。
它们通过精确控制电压和电流的输出来提供稳定的基准电压。
这种基准电压可以用于校准其他电子元件的电压，保证整个电路的准确性和稳定性。
基准电压芯片的设计和制造需要严格的工艺和质量控制。
首先，在设计阶段，需要考虑到各种环境因素对电路性能的影响，如温度变化、电源波动等。
其次，在制造过程中，需要使用高精度的工艺和材料，以确保芯片的稳定性和可靠性。
常用的基准电压芯片有很多种类，如精密电压参考源（VREF）、电压基准源（VBE）等。
它们在不同的应用场景中具有不同的特点和性能指标。
例如，精密电压参考源具有高精度和低噪声的特点，适用于要求较高的测量和控制系统。
在实际应用中，基准电压芯片被广泛应用于各种电子设备中。
例如，它们可以用于模拟信号处理、数据转换、温度控制等领域。
通过提供稳定可靠的基准电压，基准电压芯片可以提高系统的性能和可靠性。
常用基准电压芯片是现代电子设备中不可或缺的关键元件。
它们通过提供稳定可靠的基准电压，保证整个电路的正常运行。
在设计和制造过程中，需要考虑各种环境因素和质量控制要求。
通过应用基准电压芯片，可以提高系统的性能和可靠性，满足各种应用需求。
电压基准芯片的参数解析及应用技巧(精)
电压基准芯片的参数解析及应用技巧电压基准芯片是一类高性能模拟芯片，常用在各种数据采集系统中，实现高精度数据采集。
几乎所有电压基准芯片都在为实现“高精度”而努力,但要在各种不同应用场合真正实现高精度，则需要了解电压基准的内部结构以及各项参数的涵义，并要掌握一些必要的应用技巧。
电压基准芯片的分类根据内部基准电压产生结构不同，电压基准分为：带隙电压基准和稳压管电压基准两类。
带隙电压基准结构是将一个正向偏置PN结和一个与VT（热电势）相关的电压串联，利用PN结的负温度系数与VT的正温度系数相抵消实现温度补偿。
稳压管电压基准结构是将一个次表面击穿的稳压管和一个PN结串联，利用稳压管的正温度系数和PN结的负温度系数相抵消实现温度补偿。
次表面击穿有利于降低噪声。
稳压管电压基准的基准电压较高(约7V)；而带隙电压基准的基准电压比较低，因此后者在要求低供电电压的情况下应用更为广泛。
根据外部应用结构不同，电压基准分为：串联型和并联型两类。
应用时，串联型电压基准与三端稳压电源类似，基准电压与负载串联；并联型电压基准与稳压管类似，基准电压与负载并联。
带隙电压基准和稳压管电压基准都可以应用到这两种结构中。
串联型电压基准的优点在于,只要求输入电源提供芯片的静态电流，并在负载存在时提供负载电流；并联型电压基准则要求所设置的偏置电流大于芯片的静态电流与最大负载电流的总和，不适合低功耗应用。
并联型电压基准的优点在于，采用电流偏置，能够满足很宽的输入电压范围，而且适合做悬浮式的电压基准。
电压基准芯片参数解析安肯（北京）微电子即将推出的ICN25XX系列电压基准，是一系列高精度，低功耗的串联型电压基准，采用小尺寸的SOT23-3封装，提供1.25V、2.048V、2.5V、3.0V、3.3V、4.096V输出电压,并提供良好的温度漂移特性和噪声特性。
图1. 串联型电压基准芯片和并联型电压基准芯片示意图表1列出了电压基准芯片与精度相关的各项参数。
1.25v的基准电压芯片 -回复
1.25v的基准电压芯片-回复1.25v基准电压芯片是现代电子设备中常用的一种集成电路。
它能够提供一个稳定的、精确的1.25伏电压作为其他电路的参考信号，广泛应用于各种应用场景。
本文将分步介绍1.25v基准电压芯片的原理、特点以及应用。
第一步是介绍1.25v基准电压芯片的原理。
基准电压芯片的核心是一个精确的电压参考源，它能够产生一个具有稳定性、精确性和低噪声的1.25v电压。
这种电压来源于芯片的内部电路，经过精密的设计和校准以保证其稳定性和准确性。
基准电压芯片还包括一些附加的电路，如放大电路、滤波电路和稳压电路，以确保输出电压的稳定性和质量。
第二步是介绍1.25v基准电压芯片的特点。
首先是稳定性和准确性。
由于基准电压芯片是通过精密的电路设计和校准产生的，因此其输出电压非常稳定且准确。
这对于一些需要精确电压参考的应用非常重要，如模拟电路、A/D转换和射频电路。
其次是低噪声性能。
基准电压芯片通常采用了各种技术来减小输出电压的噪声，以确保其纯净度和信噪比。
最后是小巧和低功耗。
基准电压芯片的封装非常小巧，可以方便地集成到各种电子设备中，而且功耗低，不会对整体系统的电池寿命产生太大影响。
第三步是介绍1.25v基准电压芯片的应用。
基准电压芯片广泛应用于各种电子设备中，下面我将分别介绍几个常见的应用场景。
首先是模拟电路。
在模拟电路中，精确的电压参考是非常重要的，它可以帮助保证信号的精确性和准确性。
基准电压芯片可以为模拟电路提供一个稳定的参考电压，从而提高整个电路的性能。
其次是A/D转换。
在A/D转换中，输入信号需要转化为数字信号。
基准电压芯片可以提供一个稳定且准确的电压参考，使得转化的结果更加可靠和准确。
最后是射频电路。
在射频电路中，信号的精确性对于通信质量至关重要。
基准电压芯片可以提供一个稳定且准确的电压参考，从而提高整个射频系统的性能和可靠性。
综上所述，1.25v基准电压芯片是一种重要的集成电路，它能够提供一个稳定的、精确的1.25伏电压作为其他电路的参考信号。
电压基准芯片的temp-概述说明以及解释
电压基准芯片的temp-概述说明以及解释1.引言1.1 概述电压基准芯片是一种电子元件，用于提供稳定的电压输出，促进电路的稳定性和准确性。
随着电子技术的发展，电压基准芯片在各种电子设备和系统中的重要性日益凸显。
本文将从电压基准芯片的作用、设计原理以及应用领域等方面进行详细探讨，旨在帮助读者更好地了解和应用电压基准芯片，提高电路设计的准确性和稳定性。
文章1.1 概述部分的内容1.2 文章结构本文将首先介绍电压基准芯片的概念和作用，包括其在电路设计中的重要性和作用机制。
接下来将深入探讨电压基准芯片的设计原理，包括其内部电路结构和工作原理。
然后将介绍电压基准芯片在各个应用领域中的具体应用案例，包括消费电子、工业自动化等领域。
最后，通过总结电压基准芯片的重要性和展望其未来发展，对电压基准芯片的发展趋势进行展望和讨论，以期为读者提供关于电压基准芯片的全面了解和启发。
1.3 目的电压基准芯片是现代电子设备中一个不可或缺的组成部分，其稳定的电压输出对于保证整个系统的正常运行至关重要。
本文旨在通过对电压基准芯片的作用、设计原理和应用领域进行深入探讨，进一步认识电压基准芯片在电子领域中的重要性和广泛应用，为读者提供更全面的了解和参考。
同时，通过展望电压基准芯片的未来发展，探讨其在新兴技术领域的应用前景，为行业发展和技术创新提供思路和参考。
通过本文的阐述，旨在增进读者对电压基准芯片的认识，推动其在电子领域的进一步发展和应用。
2.正文2.1 电压基准芯片的作用电压基准芯片是一种集成电路器件，用于提供稳定的电压参考值。
在电子电路中，电压基准芯片扮演着非常重要的角色，其作用主要体现在以下几个方面：1. 提供稳定的电压参考值：电压基准芯片可以提供一个固定的电压输出值，用于校准和稳定整个电子系统的工作电压。
这样可以确保系统中其他元件和器件的工作稳定性和准确性。
2. 用作校准和测试：电压基准芯片可以用作校准其他电路中的电压值，比如模拟数字转换器（ADC）和数字模拟转换器（DAC），以确保它们的输出准确性。
ref3030 基准电压
ref3030 基准电压
一、基准电压的概念与作用
基准电压，顾名思义，是一种用作比较和测量其他电压的参考电压。
它在电子电路、仪器仪表、通信设备等领域具有广泛的应用。
基准电压的作用主要是提供一个稳定的电压基准，以便对其他电压信号进行准确测量和比较。
此外，它还能用于电压调整、电压控制以及电压监测等电路设计中。
二、基准电压的分类与应用
1.晶体管基准电压源：采用晶体管结构，具有良好的输出电流能力和稳定性，适用于低功耗、高精度的应用场景。
2.电压基准源：通过特殊的电路设计，为其他电压源提供参考电压，如运放、电压基准等。
3.基准电压模块：将基准电压源集成在模块中，便于使用和安装，如通信设备、测试仪器等。
4.数字基准电压：通过数字技术实现基准电压的生成，具有高精度、低漂移等特点，适用于高精度数据采集和控制系统。
5.电源基准电压：为电源系统提供稳定的基准电压，确保电源系统的正常工作。
三、基准电压的选择与使用注意事项
1.选择基准电压时，应根据实际应用场景和性能要求，选择合适的类型和规格。
2.使用前，仔细阅读产品手册，了解基准电压的性能参数、电源电压、输
出电流等指标。
3.确保基准电压电路的稳定性，避免受到外部干扰和温度漂移等因素的影响。
4.在使用过程中，注意基准电压的电源电压、负载电流等参数，以免超出其额定范围。
5.定期检查和维护基准电压源，确保其正常工作。
四、总结
基准电压在电子电路、仪器仪表等领域具有重要作用。
正确选择和使用基准电压，可以保证测量结果的准确性和系统稳定性。
电压基准芯片的参数解析及应用技巧
电压基准芯片的参数解析及应用技巧电压基准芯片是一类高性能模拟芯片，常用在各种数据采集系统中，实现高精度数据采集。
几乎所有电压基准芯片都在为实现“高精度”而努力,但要在各种不同应用场合真正实现高精度，则需要了解电压基准的内部结构以及各项参数的涵义，并要掌握一些必要的应用技巧。
电压基准芯片的分类根据内部基准电压产生结构不同，电压基准分为：带隙电压基准和稳压管电压基准两类。
带隙电压基准结构是将一个正向偏置PN结和一个与VT（热电势）相关的电压串联，利用PN结的负温度系数与VT的正温度系数相抵消实现温度补偿。
稳压管电压基准结构是将一个次表面击穿的稳压管和一个PN结串联，利用稳压管的正温度系数和PN结的负温度系数相抵消实现温度补偿。
次表面击穿有利于降低噪声。
稳压管电压基准的基准电压较高(约7V)；而带隙电压基准的基准电压比较低，因此后者在要求低供电电压的情况下应用更为广泛。
根据外部应用结构不同，电压基准分为：串联型和并联型两类。
应用时，串联型电压基准与三端稳压电源类似，基准电压与负载串联；并联型电压基准与稳压管类似，基准电压与负载并联。
带隙电压基准和稳压管电压基准都可以应用到这两种结构中。
串联型电压基准的优点在于,只要求输入电源提供芯片的静态电流，并在负载存在时提供负载电流；并联型电压基准则要求所设置的偏置电流大于芯片的静态电流与最大负载电流的总和，不适合低功耗应用。
并联型电压基准的优点在于，采用电流偏置，能够满足很宽的输入电压范围，而且适合做悬浮式的电压基准。
电压基准芯片参数解析安肯（北京）微电子即将推出的ICN25XX系列电压基准，是一系列高精度，低功耗的串联型电压基准，采用小尺寸的SOT23-3封装，提供1.25V、2.048V、2.5V、3.0V、3.3V、4.096V输出电压,并提供良好的温度漂移特性和噪声特性。
图1. 串联型电压基准芯片和并联型电压基准芯片示意图表1列出了电压基准芯片与精度相关的各项参数。
0.8v电压基准 -回复
0.8v电压基准-回复什么是0.8v电压基准？在电子领域中，电压基准是指作为参考的固定电压值。
0.8v电压基准是指将0.8伏电压作为参考标准，在电路设计和测量中起到重要作用。
本文将详细介绍0.8v电压基准的原理、应用场景及相关的实验室技术。
第一部分：0.8v电压基准的原理0.8v电压基准基于肖特基二极管的特性，肖特基二极管是具有特殊结构的二极管，在正向偏置时具有较低的压降。
利用肖特基二极管的特性，我们可以将其作为稳定的电压源。
通过合适的电路布局和负反馈调节，可以将肖特基二极管的压降维持在稳定的0.8伏。
第二部分：0.8v电压基准的应用场景1. 精确电压源：0.8v电压基准可以作为电路中的精确电压源，提供稳定可靠的电压给其他电路模块使用。
这在一些精密仪器和研究实验室中尤为重要。
2. ADC参考电压：模数转换器(ADC)通常需要一个参考电压来将模拟信号转换为数字信号。
0.8v电压基准可以提供一个相对稳定的参考电压，用于精确的ADC转换。
3. 温度传感器：许多温度传感器依赖于电压作为输入信号。
0.8v电压基准可以被用作温度传感器的参考电压，使得温度测量结果更加准确。
4. 低功耗MCU电源：在低功耗微控制器（MCU）设计中，0.8v电压基准可以作为供电电压。
它可以帮助减少功耗，并保持电池寿命更长。
第三部分：相关实验室技术1. 基准电压源设计：为了稳定地产生0.8v电压基准，可以使用反馈调节电路，将肖特基二极管的电压降维持在0.8伏。
这个电路通常涉及使用放大器、反馈电阻等元件。
2. 校准与校验：在使用0.8v电压基准之前，需要对其进行校准和校验，以确保输出的电压精确可靠。
校准可以使用标准仪器进行，并进行必要的修正和调整。
3. 温度补偿：0.8v电压基准的输出可能会随着温度的变化而发生偏移。
为了解决这个问题，可以引入温度传感器并使用温度补偿算法来纠正这种偏移。
结论：0.8v电压基准作为电子领域中常用的电压参考，具有重要的应用价值。
基准电压芯片
基准电压芯片
在电子工程中，基准电压芯片是一种重要的器件，可以用来提供准确的外部电压参考。
它可以帮助电子设备确保精确的电路控制，并有助于维护系统的稳定性和可靠性。
因此，基准电压芯片是电子系统中不可缺少的一环，可以保证系统的高精度和高稳定性。
基准电压芯片一般用于电路模拟部分，如放大器，电源，温度控制，滤波器，滑档等。
它们可用于改善和调整模拟电路的输入和输出特性，以及提高系统的性能和可靠性。
在这些电路中，基准电压芯片可以使电路的噪声尽可能低，保证电路的工作稳定性和可靠性。
同时，它还可以用于提供高精度的外部电压参考，以确保电路输出信号的准确性。
基准电压芯片一般具有功耗小，精度高，可靠性强，成本低，使用寿命长等特点。
基准电压芯片的设计要求非常严格，一般采用封装整体的电路设计，以便提高器件的可靠性。
并且，基准电压芯片通常采用CMOS技术，具有良好的功耗特性，并可以长期工作在非常低的电压和工作电流下，从而极大地降低电路的热释电噪声。
另外，基准电压芯片的使用也会受到环境因素的影响。
由于环境因素会导致电压精度和稳定性发生变化，使得基准电压芯片的使用不稳定，因此，在使用基准电压芯片时，应避免受限于环境因素，努力保证器件的稳定性和可靠性。
总之，基准电压芯片是一种重要的技术手段，具有节能，成本低，精度高，可靠性强等优点，因此被广泛应用于电子设备的电路模拟部
分，为电子设备的稳定性和可靠性起到了重要作用。
单片机电压基准芯片
单片机电压基准芯片
单片机电压基准芯片是一种电子芯片，通常用于提供稳定的电压基准，以便为其他电路或芯片提供参考。
在单片机系统中，电压基准芯片是非常重要的，因为它们可以帮助保证系统的稳定性、准确性和可靠性。
以下是单片机电压基准芯片的一些常见用途和特性：
1. 温度补偿：电压基准芯片通常具有温度补偿功能，以确保其输出电压在各种工作温度下保持恒定。
这对于需要高精度测量的应用尤为重要。
2. 电源抑制：电压基准芯片能够提供较高的电源抑制比（PSRR），这意味着它们能够有效地抑制电源电压中的噪声，从而保证输出电压的稳定性。
3. 初始精度和温漂：初始精度和温度漂移系数是衡量电压基准芯片性能的重要参数。
初始精度决定了芯片在室温下的输出误差，而温度漂移系数则反映了输出电压随温度变化的稳定性。
4. 宽工作电压范围：许多电压基准芯片能够在较宽的工作电压范围内正常工作，这使得它们能够适应不同的单片机系统和应用需求。
5. 较低的噪声和纹波：低噪声和低纹波的输出电压能够提高系统的信噪比，有助于减小误差和提高测量精度。
6. 集成度：一些先进的电压基准芯片集成了其他功能，如放大器、比较器等，以便更好地满足系统需求。
在选择单片机电压基准芯片时，需要根据具体的应用需求来考虑各种特性和参数，例如初始精度、温度漂移系数、噪声和纹波等。
同时，还要注意与单片机系统的其他元件兼容性和功耗等综合考虑来选择最适合的芯片。
电压基准的特性及选用解析
电压基准的特性及选用摘要从实际应用角度,介绍了电压基准的种类及特点,主要技术参数,选用电压基准的方法和注意事项。
关键词齐纳基准带隙基准 XFET基准初始精度温度系数一、电压基准及其应用领域电压基准可提供一个精度远比电压稳压器高的多的精确输出电压,作为某个电路系统中的参考比较电压,因而称其为基准。
电压基准在某些方面与电压稳压器类似,但二者的用途绝然不同。
电压稳压器除了向负载输出一个稳定电压外还要供给功率。
电压基准的主要用途是为系统或负载提供一个精确的参考电压,而其输出电流通常在几至几十个毫安。
电压基准的用途十分广泛,典型的应用常见于数据采集系统,用于为模数变换器或数模变换器提供一个基准参考电压。
另外,它还可用于各类开关或线性电压变换电路、仪器仪表电路和电池充电器中。
二、电压基准的主要参数1. 初始精度(Initial Accuracy初始精度用于衡量一个电压基准输出电压的精确度或容限,即电压基准工作时,其输出电压偏离其正常值的大小。
通常,初始精度采用百分数表示,它并非是一个电压单位,故需换算才能获得电压偏离值的大小。
例如,一个标称电压为2.5V的基准,初始精度为±1%,则其电压精度范围为:5.2~5.2=1×±=±%.25.2V475V525.0025.2在厂商的数据手册中,初始电压精度通常是在不加载或在特定的负载电流条件下测量的。
对于电压基准而言,初始精度是一个最为重要的性能指标之一。
2. 温度系数(Temperature Coefficient温度系数(简称TC用于衡量一个电压基准,其输出电压因受环境温度变化而偏离正常值的改变程度,它也是基准电压最重要的性能指标之一,通常用ppm/℃表示(ppm是英文part per million的缩写,1ppm表示百万分之一。
例如,一个基准标称电压为10V,温度系数为10ppm/℃,则环境温度每变化1℃,其输出电压改变10V×10×10-6=100μV。
超精准的电压基准芯片
超精准的电压基准芯片电压基准芯片是一种关键的电子元器件，用于生成超精准的电压参考。
它在现代电路设计和测试中起着重要的作用，能够提供非常稳定和精确的电压输出。
本文将详细介绍电压基准芯片的工作原理、特点以及在实际应用中的指导意义。
首先，让我们了解电压基准芯片的工作原理。
电压基准芯片通常采用精密稳压二极管作为核心元件。
这种二极管具有稳定的反向击穿电压，可以在一定的电流下提供几乎恒定的参考电压。
通过精确控制电压基准芯片的温度和电流，可以实现超精准的电压输出。
同时，采用先进的制造工艺和技术，如温度补偿和噪声滤波，可以进一步提高电压基准芯片的稳定性和精度。
电压基准芯片的特点主要有以下几个方面。
首先，它具有非常高的稳定性和精度。
通过采用优质材料和精密设计，电压基准芯片的输出电压可以在长期使用中保持几乎不变。
其次，电压基准芯片具有很低的温度和供电电压系数。
这意味着无论环境温度和供电电压如何变化，电压基准芯片的输出电压都能保持稳定。
此外，电压基准芯片还具有很低的噪声和漂移特性，能够提供清晰且可靠的参考电压。
在实际应用中，电压基准芯片有着广泛的用途和指导意义。
首先，它常被用作精密仪器和设备的校准标准。
由于其超精准的电压输出，电压基准芯片可以提供准确的参考值，确保测量和测试的可靠性和精度。
此外，在电子电路设计中，电压基准芯片也被广泛应用于模拟信号处理、数据转换和运算放大器等电路的关键模块。
它能够确保这些电路的工作稳定性和性能。
除了上述应用领域，电压基准芯片还有助于提高系统的稳定性和可靠性。
通过将电压基准芯片与其他电子元件和系统集成，可以实现对整个系统的精确控制和监测。
例如，在电源管理和电池充电管理等领域，电压基准芯片可以确保供电电压的恒定和稳定，提高系统的工作效率和续航能力。
综上所述，电压基准芯片是一种非常重要的电子元器件，具有超精准的电压输出。
它的工作原理、特点和应用领域对于电子工程师和研发人员具有指导意义。
通过合理选择和应用电压基准芯片，可以提高电路和系统的稳定性、精度和可靠性。
高精度5v基准芯片电压
高精度5V基准芯片电压一、概述高精度5V基准芯片电压源在各种电子系统中有着广泛的应用，特别是在需要高精度、低噪声、高稳定性的场合。
这些系统包括通信、测量设备、医疗仪器、电源管理和自动控制系统等。
本文将详细介绍高精度5V基准芯片电压源的特性和应用。
二、高精度5V基准芯片电压源的特性1.高精度：高精度5V基准芯片电压源的精度通常在±0.2%到±0.5%之间，这比传统的齐纳二极管基准源更为精确。
2.低噪声：这些基准源具有较低的噪声水平，有助于提高系统的信噪比。
3.高稳定性：其稳定性不受温度、电压和负载变化的影响，为系统提供了稳定的参考电压。
4.宽工作电压范围：它们可以在较宽的工作电压范围内工作，通常为8V到30V。
5.尺寸和功率效率：现代的高精度5V基准芯片电压源在保持高精度的同时，还具有尺寸小和功率效率高的特点。
三、高精度5V基准芯片电压源的应用1.通信系统：在通信系统中，高精度5V基准芯片电压源常用于提供稳定的参考电压，以确保信号的准确传输和处理。
2.测量设备：在各种测量设备中，如示波器、频谱分析仪和信号发生器等，高精度5V基准芯片电压源用于提供准确的参考电压，以获得准确的测量结果。
3.医疗仪器：在医疗仪器中，如心电图机和血压计等，高精度5V基准芯片电压源用于提供稳定的参考电压，以确保设备的准确性和可靠性。
4.电源管理：在电源管理中，高精度5V基准芯片电压源用于提供稳定的参考电压，以实现精确的电压调节和电源控制。
5.自动控制系统：在自动控制系统中，如工业自动化设备和智能家居系统等，高精度5V基准芯片电压源用于提供稳定的参考电压，以确保系统的准确性和稳定性。
电压基准的特性及选用解析
电压基准的特性及选用摘要从实际应用角度，介绍了电压基准的种类及特点,主要技术参数、选用电压基准的方法和注意事项。
关键词齐纳基准带隙基准XFET基准初始精度温度系数—、电压基准及其应用领域电压基准可提供一个精度远比电压稳压器高的多的精确输出电压，作为某个电路系统中的参考比较电压，因而称其为基准。
电压基准在某些方面与电压稳压器类似，但二者的用途绝然不同。
电压稳压器除了向负载输出一个稳定电压外还要供给功率。
电压基准的主要用途是为系统或负载提供一个精确的参考电压，而其输出电流通常在几至几十个毫安。
电压基准的用途十分广泛，典型的应用常见于数据采集系统，用于为模数变换器或数模变换器提供一个基准参考电压。
另外，它还可用于各类开关或线性电压变换电路、仪器仪表电路和电池充电器中。
二、电压基准的主要参数1.初始精度（Initial Accuracy初始精度用于衡量一个电压基准输出电压的精确度或容限,即电压基准工作时, 其输出电压偏离其正常值的大小。
通常，初始精度采用百分数表示，它并非是一个电压单位，故需换算才能获得电压偏离值的大小。
例如，一个标称电压为2.5V的基准，初始精度为±1%，则其电压精度范围为：5.2〜5.2x土土%.25.2V475V525.0025.2在厂商的数据手册中，初始电压精度通常是在不加载或在特定的负载电流条件下测量的。
对于电压基准而言，初始精度是一个最为重要的性能指标之一。
2.温度系数（Tempeiatuie Coefficient温度系数（简称TC用于衡量一个电压基准,其输出电压因受环境温度变化而偏离正常值的改变程度，它也是基准电压最重要的性能指标之一,通常用ppm/°C表示（ppm是英文part per million的缩写,lppm表示百万分之一。
例如，一个基准标称电压为10V,温度系数为10ppm/°C,则环境温度每变化1°C,其输出电压改变lOVxlOxlO- 6=100卩£。
基准电压芯片
基准电压芯片
近几十年来，随着微电子技术的不断发展，人们对信号处理的精确度也要求不断提高。
因此，引入一种可以精确度量信号变化的元件基准电压芯片，变得越来越重要。
基准电压芯片能够精确地检测电路中信号变化的量程，并作为其他器件的信号来源。
基准电压芯片具有低耗能、高精度、低噪声等特点，可以稳定地提供一种精确的信号来源。
它由一组基准电压源和一组电压检测器组成，可以以最低的功耗实现稳定的工作。
因此，它是许多微电子应用中的不可或缺的组件。
基准电压芯片的工作原理是，它将一组基准电压源接入电路中以产生一定的电压值，然后将基准电压值与信号变化所产生的电压值进行比较，以检测电路中信号变化的量程。
由于基准电压芯片具有低耗能、高精度、低噪声等特点，因此它可以用于各种装置，如测温仪、功率检测器、信号调节器、温度调节器、转换器、时序控制器等。
基准电压芯片的特性决定了它对微电子行业的巨大贡献，为数字电路的灵敏度提供了良好的基础。
另外，基准电压芯片也可以帮助用户检测并校准电路，以确保整个系统的可靠性和精度。
尽管基准电压芯片起着不可替代的作用，但也存在一些局限性，例如在实际应用中，如果电路中存在湿度变化，会导致电压偏差，从而影响其精度。
另一方面，为了保证基准电压芯片的稳定性，用户在使用过程中
需要定期校准，以确保输出的电压值符合标准。
总的来说，在当今的微电子应用中，基准电压芯片起着不可替代的作用，可以精确地测量并控制电路中的信号变化，为数字电路的性能提供基础。
然而，用户在使用过程中仍需定期校准，以确保输出电压的稳定性和精度。
4.096v电压基准
4.096v电压基准
4.096V电压基准是一种高精度的模拟电压基准，采用intersil专有的浮动栅模拟技术。
它具有非常高的初始精度、非常低的温度系数、出色的长期稳定性、低噪声和出色的线路和负载调节。
这种电压基准适用于精密工业或便携式系统中的更先进应用，可提供更高的精度和更低的功率水平。
在数字系统中，4.096V 电压基准是非常有用的，因为每位对应于整数的毫伏电压。
例如，具有4.096V满量程输入的12位ADC，每位对应的值为4.096 / (212= 4096) = 1mV。
此外，4.096V电压基准还具有以下优点：
1. 宽输入电压范围：这使得电压基准可以在各种电源电压条件下工作，提高了系统的兼容性和灵活性。
2. 低电流消耗：这对于便携式设备非常重要，可以延长电池使用寿命。
3. 封装形式多样：包括贴片和通孔封装，可以根据实际需求进行选择。
3. 快速启动时间：这对于需要快速响应的应用非常重要，可以减少系统的延迟和等待时间。
4. 高输出电阻：这使得电压基准在负载变化时具有更好的稳定性和一致性，提高了系统的可靠性和精度。
5. 宽温度范围：这使得电压基准可以在各种温度条件下工作，提高了系统的适应性和可靠性。
6. 良好的长期稳定性：这使得电压基准在长期使用过程中保持稳定的输出，提高了系统的使用寿命和精度。
总之，4.096V电压基准是一种高性能、高精度的模拟电压基准，适用于各种数字系统和精密工业应用。
3v的基准芯片
3v的基准芯片3v的基准芯片是一种用于电子设备中的重要组件，它具有稳定和可靠的特性，能够为其他电路提供准确的参考电压。
本文将介绍3v的基准芯片的工作原理、应用领域以及未来的发展趋势。
让我们来了解一下3v的基准芯片的工作原理。
基准芯片通过内部的参考电压发生器产生一个稳定的3v电压。
这个电压会被用作其他电路的参考电压，以确保它们在工作过程中能够保持稳定的性能。
基准芯片通常采用精密的电压参考源，如电压参考二极管或电压参考源芯片，以保证输出电压的准确性和稳定性。
3v的基准芯片在许多电子设备中都有广泛的应用。
首先，它被广泛应用于各种数字电路和模拟电路中，如微处理器、信号处理器、数据转换器等。
这些电路需要一个稳定的参考电压来确保它们的性能和精度。
基准芯片能够提供稳定的3v参考电压，使得这些电路能够正常工作，并且具有较高的精度和稳定性。
3v的基准芯片还被广泛应用于通信设备中。
无论是手机、平板电脑还是路由器，它们都需要一个稳定的参考电压来确保通信的可靠性。
基准芯片能够提供稳定的3v电压，使得通信设备能够正常工作，并且减少通信中的噪声和干扰。
3v的基准芯片还被广泛应用于各种传感器和测量设备中。
这些设备需要一个准确的参考电压来确保它们的测量结果的准确性。
基准芯片能够提供稳定的3v参考电压，使得传感器和测量设备能够正常工作，并且具有较高的测量精度。
随着科技的不断发展，3v的基准芯片也在不断演进和改进。
一方面，新的材料和制造工艺的引入使得基准芯片能够提供更高的精度和稳定性。
另一方面，基准芯片的尺寸和功耗也在不断减小，使得它们能够更好地适应小型化和低功耗设备的需求。
此外，基准芯片的集成度也在不断提高，使得它们能够集成更多的功能和特性，满足不同应用场景的需求。
3v的基准芯片是一种在电子设备中应用广泛的组件，它能够提供稳定和可靠的参考电压，确保其他电路的正常工作和性能的稳定。
随着科技的不断发展，基准芯片也在不断演进和改进，以满足不同应用场景的需求。
1.25v的基准电压芯片 -回复
1.25v的基准电压芯片-回复问题，并提供详细的解释和相关背景知识。
标题：探索与应用：1.25V的基准电压芯片导言：在现代电子设备中，精确的电压参考是非常关键的。
而在许多应用中，1.25V的基准电压芯片被广泛应用，是因为其出色的性能和可靠性。
本文将深入探讨1.25V的基准电压芯片的原理、应用以及其在电子工程领域中的重要性。
第一节：基准电压芯片的原理基准电压芯片是一种能够提供稳定、精确电压输出的集成电路。
其原理是基于一种稳定的参考电压源，将输入电压与参考电压进行比较，并通过反馈机制调整输出电压，以达到所需的精确电压输出。
基准电压芯片的核心是参考电压源。
为了实现1.25V的基准电压，芯片制造商通常采用温度稳定的电阻器和稳定的电流源来构建参考电压源。
其中，电流源用于提供一个恒定的电流，而电阻器则用于设置电压值。
这种组合可以确保参考电压源的稳定性和准确性。
在实际应用中，基准电压芯片通常还包含一些调整电路，以便进一步提高电压的精度和稳定性。
第二节：1.25V基准电压芯片的应用领域1.25V的基准电压芯片在许多电子设备中都有广泛的应用。
其中最常见的应用之一是模拟信号处理电路。
在模拟信号处理中，精确的电压参考对于保持信号的准确性和稳定性至关重要。
基准电压芯片可以提供精确的参考电压，从而确保信号处理电路的性能达到最佳状态。
此外，1.25V基准电压芯片还被广泛应用于电源管理电路。
电源管理电路是用于管理和调节设备电源的关键电路。
基准电压芯片可以作为电源管理电路中的参考电压，确保电源的稳定性和正常工作。
另外，基准电压芯片还被用于测量设备、医疗设备、精密仪器等高要求的应用领域。
在这些领域中，精确的电压参考对于设备的可靠性和性能至关重要。
第三节：1.25V基准电压芯片的重要性1.25V基准电压芯片在电子工程领域中具有重要的意义和价值。
首先，基准电压芯片为其他电路提供了一个可靠的参考电压，确保整个系统的稳定性和性能。
其次，基准电压芯片的高精度和稳定性可以提高电子设备的工作效率和可靠性，减少故障率。
1.25v的基准电压芯片 -回复
1.25v的基准电压芯片-回复1.25v的基准电压芯片是一种电子元件，它可以提供稳定的1.25伏直流电压作为参考信号。
这种芯片被广泛应用于各种电子设备中，如通信设备、工业仪器、医疗器械等。
首先，让我们了解一下什么是基准电压。
基准电压是一个可靠的、稳定的电压参考源，用于校准和比较其他电压信号。
在电子设备中，许多电路和组件需要一个稳定的参考电压来工作，以确保它们的测量和控制精度。
传统上，基准电压通常是通过使用稳压二极管、稳压器或操作放大器等离散元件实现的。
然而，这些离散元件往往需要复杂的电路设计和调整，且容易受到环境条件的影响。
为了简化设计并提高性能，基准电压芯片应运而生。
基准电压芯片通常由专门的集成电路制造商生产，它们具有高精度、高稳定性和低温漂移等优点。
比如，一款1.25v的基准电压芯片可以在不同温度下提供非常接近1.25伏的稳定电压，并且不会随温度的变化而产生明显的漂移。
那么，这款芯片是如何实现这样高精度和稳定性的呢？首先，它通过利用先进的工艺技术和高精度的电阻、电容器等元件进行制造，以确保电路的稳定性和精确性。
其次，芯片内部通常还采用了复杂的反馈电路和稳压控制电路，用于监测和调整输出电压，以使其始终保持在1.25伏附近。
此外，1.25v的基准电压芯片还具有一些其他重要的特性。
例如，它通常能够在宽电压范围内正常工作，从而适应不同的供电条件。
它还具有较高的电源抗干扰能力，能够有效抑制来自电源和其他干扰源的噪音，以确保输出电压的稳定性和准确性。
在实际应用中，1.25v的基准电压芯片被广泛用于各种需要精密电压参考的场景。
以医疗设备为例，许多医疗仪器需要精确测量生物信号，如心电图、血压等。
这些信号的测量结果往往取决于一个准确的基准电压，而1.25v的基准电压芯片可以提供高精度和稳定性的参考电压，使得测量结果更加可靠和准确。
总结起来，1.25v的基准电压芯片是一种重要的电子元件，它能够提供稳定的1.25伏直流电压作为参考信号。
电压基准及时间基准解析
01 电压基准及时间基准所有模数转换器(ADC)和数模转换器(DAC)都需要一个基准信号，通常为电压基准。
ADC的数字输出表示模拟输入相对于它的基准的比率；DAC的数字输入表示模拟输出相对它的基准的比率。
有些转换器有内部基准，有一些转换器需要外部基准。
不管怎样所有转换器都必须有一个电压(或电流)基准。
数据转换器的最早应用是用于缓慢变化信号的直流测量。
在这种情况下，测量的精确定时并不重要。
当今大多数数据转换器是应用在数据采集系统，在这种系统中必须处理大量等间隔的模拟采样值，而且频谱信息与幅度信息同样重要，这里涉及到的采样频率或时间基准(采样时钟或重建时钟)与电压基准一样重要。
电压基准问：一个电压基准怎样才算好?答：电压基准与系统有关。
在要求绝对测量的应用场合，其准确度受使用基准值的准确度的限制。
但是在许多系统中稳定性和重复性比绝对精度更重要；而在有些数据采集系统中电压基准的长期准确度几乎完全不重要，但是如果从有噪声的系统电源中派生基准就会引起误差。
单片隐埋齐纳基准(如AD588和AD688)在10 V时具有1 mV初始准确度(001 %或100 ppm)，温度系数为1 5 ppm/°C。
这种基准用于未调整的12位系统中有足够的准确度(1 LSB=244 ppm) ，但还不能用于14或16位系统。
如果初始误差调整到零，在限定的温度范围内可用于14位和16位系统(AD588或AD688限定40℃温度变化范围，1 LSB=61 ppm)。
对于要求更高的绝对精度，基准的温度需要用一个恒温箱来稳定，并对照标准校准。
在许多系统中，12位绝对精度是不需要这样做的，只有高于12位分辨率才可能需要。
对于准确度较低(价格也会降低)的应用，可以使用带隙基准。
问：这里提到的“隐埋齐纳”和“带隙”基准是什么意思?答：这是两种最常见的用于集成电路中的精密基准。
“隐埋”或表层下齐纳管比较稳定和精确。
它是由一个具有反向击穿电压修正值的二极管组成，这个二极管埋在集成电路芯片的表层下面，再用保护扩散层覆盖以免在表面下击穿，见图11。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压基准芯片的参数解析及应用技巧
电压基准芯片是一类高性能模拟芯片，常用在各种数据采集系统中，实现高精度数据采集。
几乎所有电压基准芯片都在为实现“高精度”而努力,但要在各种不同应用场合真正实现高精度，则需要了解电压基准的内部结构以及各项参数的涵义，并要掌握一些必要的应用技巧。
电压基准芯片的分类
根据内部基准电压产生结构不同，电压基准分为：带隙电压基准和稳压管电压基准两类。
带隙电压基准结构是将一个正向偏置PN结和一个与VT（热电势）相关的电压串联，利用PN结的负温度系数与VT的正温度系数相抵消实现温度补偿。
稳压管电压基准结构是将一个次表面击穿的稳压管和一个PN结串联，利用稳压管的正温度系数和PN结的负温度系数相抵消实现温度补偿。
次表面击穿有利于降低噪声。
稳压管电压基准的基准电压较高(约7V)；而带隙电压基准的基准电压比较低，因此后者在要求低供电电压的情况下应用更为广泛。
根据外部应用结构不同，电压基准分为：串联型和并联型两类。
应用时，串联型电压基准与三端稳压电源类似，基准电压与负载串联；并联型电压基准与稳压管类似，基准电压与负载并联。
带隙电压基准和稳压管电压基准都可以应用到这两种结构中。
串联型电压基准的优点在于,只要求输入电源提供芯片的静态电流，并在负载存在时提供负载电流；并联型电压基准则要求所设置的偏置电流大于芯片的静态电流与最大负载电流的总和，不适合低功耗应用。
并联型电压基准的优点在于，采用电流偏置，能够满足很宽的输入电压范围，而且适合做悬浮式的电压基准。
电压基准芯片参数解析
安肯（北京）微电子即将推出的ICN25XX系列电压基准，是一系列高精度，低功耗的串联型电压基准，采用小尺寸的SOT23-3封装，提供1.25V、2.048V、2.5V、3.0V、3.3V、4.096V输出电压,并提供良好的温度漂移特性和噪声特性。
图1. 串联型电压基准芯片和并联型电压基准芯片示意图
表1列出了电压基准芯片与精度相关的各项参数。
首先要考虑输出电压的初始精度。
不同型号的电压基准芯片，初始精度可能从0.02%变化到1%。
这就意味着它们能够达到不同的系统精度，0.02%能够适应12位的系统精度，1%只能够适应6位的系统精度。
对于不能自行校准的系统，需要根据精度要求选择初始精度合适的芯片。
多数系统设计者可以通过软件或硬件校准调整初始精度误差，因此初始精度并不是限制电压基准芯片应用的主要因素。
表1.电压基准芯片的主要参数。
输出电压的温度漂移系数是衡量电压基准芯片性能的一个重要参数。
它代表一个平均量，可以通过这个参数估算芯片输出电压在整个工作温度范围内的变化范围，这个参数不代表某一特定温度点的输出电压随温度变化的斜率。
由温度漂移导致的精度误差很难通过系统校准的方法来减小。
ICN25XX系列电压基准芯片采用专利的补偿电路和修调电路实现了良好的温度漂移特性：在-40?C到125?C温度范围内，温度漂移系数小于10ppm/?C。
图2为测试得到的典型温度漂移曲线。
图2. ICN2520 典型温度漂移曲线
电压基准芯片的输出电压会随着使用时间增加而变化，通常是朝一个方向按指数特性变化，使用时间越长，变化越小，因此以公式1为单位表示电压基准芯片的长期稳定性，以反映输出电压变化量随使用时间指数衰减。
长期稳定性是在几个月甚至几年的使用过程中体现出来的，很难通过出厂时的测试来保证。
有些芯片会在出厂前经过一段时间的老化测试以保证较好的长期稳定性。
定期对系统进行校准，可以避免长期稳定性带来的误差。
对于无法定期校准的系统，就要选用具有良好的长期稳定性的电压基准芯片。
采用金属壳封装的芯片，由于排除了封装应力的影响，因而一般具有更好的长期稳定性。
噪声是衡量电压基准芯片的性能的另一个重要参数。
通常在0.1Hz到10Hz和10Hz到10kHz两个频率范围内给出噪声参数，以便设计者估算电压基准在所关注的频率范围内的噪声。
输出噪声通常与输出电压成比例，以ppm为单位。
0.1Hz到10Hz的噪声主要是闪烁噪声，或称为公式2噪声，其噪声幅度与频率成反比，一般会给出这一频率范围内噪声的峰峰值（P-P）。
不同半导体器件的闪烁噪声特性差别很大，例如MOSFET的闪烁噪声比较大，而双极型晶体管的闪烁噪声则要小得多，次表面击穿的稳压管闪烁噪声也很小，因此采用不同工艺设计的电压基准芯片，低频噪声特性差别会比较大。
图3. ICN2520电压基准芯片的噪声特性曲线
10Hz到10kHz频率范围以及高于这个频率范围的噪声主要是热噪声，在有效带宽内频率特性基本上是平坦的，通过给出的噪声有效值（rms）可以很容易估算出某一频率范围内的热噪声。
增大电流可以有效降低噪声，因此优良的噪声特性往往是以牺牲功耗为代价的。
用户可以在电压基准输出端添加滤波电容或其他滤波电路限制噪声带宽，以改善噪声特性，从而达到设计要求。
ICN25XX系列电压基准芯片采用特殊的内部结构，达到了CMOS工艺通常很难实现的低噪声水平：0.1Hz 到10Hz为13ppm（P-P）；10Hz到10kHz为32ppm（rms）；而且还保持了CMOS工艺的功耗优势，静态电流仅为75A。
某些应用对电压基准芯片的瞬态特性会有要求。
瞬态特性包括三个方面：上电建立时间、小信号输出阻抗（高频）、大信号恢复时间（动态负载）。
不同厂商推出的电压基准芯片的瞬态特性可能区别很大，良好的瞬态特性往往也是以牺牲功耗为代价的。
ICN25XX系列电压基准内部集成缓冲放大器，采用特殊结构，能够提供良好的瞬态特性、线性调整率及负载调整率，并能够保证很大输出滤波电容范围内的稳定性。
选型示例：
根据前面的讨论,引起电压基准输出电压背离标称值的主要因素是:初始精度,温度，系数,噪声,以及长期漂移等.因此,在选择一个电压基准时,需根据系统要求的分辨率精度,供电电压,工作温度范围等情况综合考虑,不能简单地以单个参数(如初始精度)为选择条件.举例来说,一个12位数据采集系统,要求分辨到1LSB(相当于1/2^12=244ppm),如果工作温度范围在10℃,那么一个初始精度为0.01%(相当于100ppm),温度系数为10ppm/℃(温度范围内偏移100ppm)的基准已能满足系统的精度要求,因为基准引起的总误差为200ppm,但如果工作温度范围扩大到15℃以上,该基准就不再适用了.。
