煤矿采掘工作面瓦斯地质图编制方法

煤矿矿区矿井采掘工作面瓦斯地质图编制方法全国煤矿瓦斯地质图编制技术工作组2009年4月1 煤矿矿区、矿井、采掘工作面瓦斯地质图图例煤矿矿区、矿井、采掘工作面三级瓦斯地质图，是瓦斯地质规律和瓦斯预测成果的直观表达和高度概括。

瓦斯地质图，内容丰富、区带分明；层次清晰、一目了然；直观简明、使用方便。

使得各级领导和工程技术人员进行瓦斯综合治理有了共同语言，它直接用于安全生产管理、瓦斯（煤层气）抽采利用和煤矿规划，是我国煤炭工业发展必不可少的技术和图件，随着煤矿开采深度的日趋增加和地质条件的复杂性，越来越显得重要。

《煤矿安全规程》第一百八十一条，突出矿井必须及时编制矿井瓦斯地质图。

无论是高瓦斯矿井、煤与瓦斯突出矿井还是低瓦斯矿井；无论是瓦斯灾害防治，还是瓦斯资源开发利用，都需要编制煤矿三级瓦斯地质图。

2007年，经国家安全生产监督管理总局批准，中煤协会科技[2007]54号文，下达了《矿井瓦斯地质图编制方法》行业标准的通知。

图例是表达图的纲领性语言，是编图工作的关键技术。

此次提出的煤矿矿区、矿井、采掘工作面瓦斯地质图图例（表1），是瓦斯地质研究和瓦斯地质编图工作多年的结晶，它随着瓦斯地质编图工作的发展将不断完善。

表1 矿区、矿井、采掘工作面瓦斯地质图图例续表1 矿区、矿井、采掘工作面瓦斯地质图图例注：字高为AutoCAD中取值，新罗马字体指Times New Roman。

2 煤矿三级瓦斯地质图统计表瓦斯地质资料的收集和系统整理是编制煤矿三级瓦斯地质图和做好瓦斯地质规律与瓦斯预测研究最主要的基础，提出24个资料统计表格（表2-表25），以供参考。

表9 ××煤矿××采（掘）工作面煤与瓦斯突出点位置与断层、表14 ××煤矿大中型断层情况一览表件下测定表25 ××煤矿煤层资源储量估算基础表3 矿区瓦斯地质图编制标准3.1 矿区瓦斯地质图编图原理和目的矿区瓦斯地质图是在深入研究区域地质演化、矿区构造演化及其构造分布特征的基础上，查清区域构造、矿区构造对井田构造的控制，对构造复杂区的控制，对构造煤发育规律的控制，并做到构造逐级控制，从而查清构造对煤层瓦斯生成、保存和赋存分布特征的控制规律，查清矿区、矿井瓦斯（煤层气）地质规律。

结合大量的瓦斯地质工作、瓦斯地质测试资料，大量的瓦斯涌出、瓦斯突出、瓦斯含量实测和预测资料，在编制全矿区所有矿井瓦斯地质图的基础上，编制矿区瓦斯地质图，编制瓦斯涌出量等值线、瓦斯含量等值线，划分瓦斯（煤层气）资源量评价区块，划分煤与瓦斯区域突出危险性分级。

为矿区瓦斯综合治理和瓦斯（煤层气）开发、利用提供重要的依据，为矿区制定煤炭、煤层气开发规划提供重要的参考。

3.2 矿区瓦斯地质图编图内容及方法1 地理底图选用1：10000或相应比例尺的矿区煤层底板等高线图、煤田地质图、构造纲要图、地形地质图和各矿井1：5000采掘工程平面图和相应的煤层底板等高线图为地理底图。

2 地质内容及方法（1）1：10000或相应比例尺的矿区井田分布图、煤层底板等高线图、煤田地质图、勘探线剖面图、构造纲要图、地形地质图；（2）矿区及所属矿井煤田地质勘探报告；（3）所有勘探钻孔及测井曲线资料；（4）三维地震勘探资料及有关物探资料；（5）动力地质作用资料等；（6）所属矿井瓦斯地质图及其说明书，采掘工作面瓦斯地质图，所有瓦斯地质和瓦斯预测研究成果报告；（7）临近矿区、矿井相关瓦斯地质资料；上述内容按表1图例绘制。

3 瓦斯内容及方法矿区瓦斯地质图是反映矿区瓦斯地质规律、瓦斯致灾、瓦斯预测、瓦斯（煤层气）资源评价及抽采技术条件等真实情况的技术图件。

（1）矿区瓦斯地质图必须对全矿区进行煤与瓦斯区域突出危险性预测；按表1图例标注煤与瓦斯突出预测参数，如瓦斯压力测点等；按表1图例标注所有瓦斯突出点及其资料；按表1图例标注突出危险区、威胁区界线。

（2）矿区瓦斯地质图必须对全矿区瓦斯涌出规律进行研究，按表1图例标注回采工作面瓦斯涌出量点，编绘瓦斯涌出量实测、预测等值线，编绘煤层瓦斯压力实测、预测等值线，其中要有0.74MPa 等值线。

（3）矿区瓦斯地质图必须对全矿区瓦斯（煤层气）资源量进行评价，标注瓦斯含量测试点，编绘瓦斯含量等值线，划分瓦斯资源量评价区块，按表1图例填绘煤层气资源量。

（4）矿区瓦斯地质图必须表示构造煤的发育特征和分布规律，要求所有煤巷按表1图例绘制构造煤厚度变化小柱状图，编绘测井曲线解释构造煤厚度小柱状图，明确表示构造煤厚度分布规律。

3.3 矿区瓦斯地质图可视化技术矿区瓦斯地质图可视化技术应用先进的计算机科学编绘技术及可视化技术，将矿井采掘工程揭露出来的瓦斯地质数据转化为图形、图像等方式的直观属性信息，并提供基础的数据处理、分析及图形对象的编辑功能。

应用专业理论对大量瓦斯地质基础数据进行相关分析研究，通过计算机辅助技术建立瓦斯地质预测模型并进行预测，最后把预测成果绘制在矿区瓦斯地质图上，从而实现瓦斯地质编图可视化，为现场管理及工程技术人员提供一套全面的瓦斯地质信息查询工具，而且也为信息系统管理、瓦斯地质信息图的数字化编绘开发了新的手段。

4 矿井瓦斯地质图编制标准4.1 矿井瓦斯地质图编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图，在系统收集、整理建矿以来采、掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量，煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在查清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯（煤层气）资源量评价和构造煤的发育特征等基础上按照图例绘制而成。

矿井瓦斯地质图能高度集中反映煤层采掘揭露和地质勘探等手段测试的瓦斯地质信息，可准确反映矿井瓦斯赋存规律和涌出规律，准确预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确评价瓦斯（煤层气）资源量及开发技术条件。

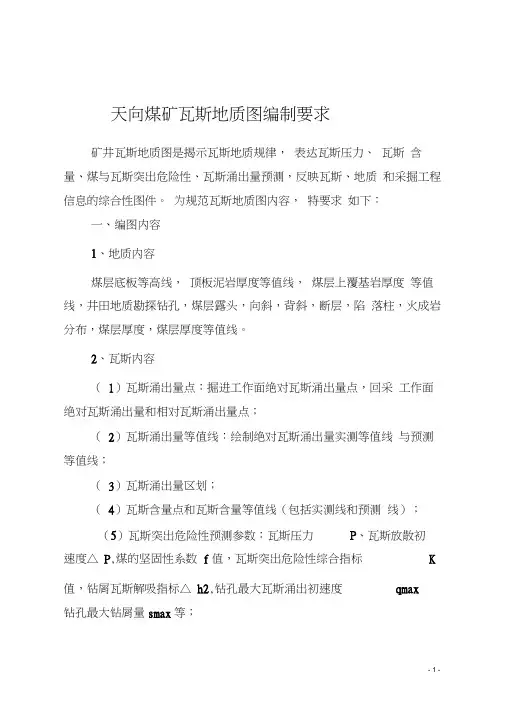

4.2 矿井瓦斯地质图编图内容和方法1 地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图，要求地理底图的选取应能反应最新的瓦斯地质信息。

2 地质内容和方法（1）煤层底板等高线：一般是标高差50m一条，在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加；（2）井田地质勘探钻孔、煤层露头、向斜、背斜、断层、煤层厚度、陷落柱分布、火成岩分布、煤层顶底板砂泥岩分界线，构造煤的类型、厚度分布等。

上述内容按表1图例绘制。

3 瓦斯内容和方法（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按表1图例、表2和表3填绘；（2）瓦斯涌出量等值线：绝对瓦斯涌出量等值线又分实测线和预测线，按表1图例填绘；（3）瓦斯压力等值线：煤层瓦斯压力等值线分为实测等值线和预测等值线，其中要有0.74MPa等值线,按表1图例和表5填绘；（4）瓦斯涌出量区划：根据矿井瓦斯涌出特征，一般是级差5m3/min，按表1图例填绘不同的面色，表示瓦斯涌出量区划级别；但对大型、特大型矿井，产量高、瓦斯涌出量大的矿井，绝对瓦斯涌出量等量差可适当增加。

（5）瓦斯含量点和瓦斯含量等值线，按表1图例和表4填绘；（6）瓦斯突出危险性预测参数：瓦斯压力P，瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险性综合指标K值，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度q max，钻孔最大钻屑量s max 等，按表1图例和表5至表7填绘；（7）瓦斯突出危险性区划：根据预测结果，将井田范围划分为突出危险区、突出威胁区和无突出区，按表1图例编绘。

（8）矿井瓦斯资源量：根据瓦斯含量、煤炭储量，分块段计算，按表1图例编绘。

4.3 矿井瓦斯地质图编图资料收集、整理要求1 地质资料（1）矿井地质勘探精查或详查报告、矿井生产修编地质报告（地质说明书）；（2）矿井采掘工程平面图、煤层底板等高线图、构造纲要图、井上下对照图、地层综合柱状图；（3）采掘工作面地质说明书和相关图件；（4）煤巷编录的构造煤厚度、测井曲线解释、物理方法探测构造煤厚度；（5）断层、褶皱、陷落柱、火成岩和顶底板砂泥岩分界线等；按表1图例和表10、表14填绘；（6）所有的钻孔柱状图和勘探线剖面图，按表1图例标注；（7）三维地震勘探资料。

2瓦斯资料（1）建矿以来掘进、回采工作面瓦斯日报表、瓦斯抽采台帐、风量报表、产量报表、采掘月进尺等资料。

按照表2、3、11进行统计，由此计算出各回采、掘进工作面的瓦斯绝对涌出量和相对涌出量；（2）瓦斯含量资料：地质勘探钻孔取样测定的瓦斯含量和生产阶段取样测定的瓦斯含量，按照表4进行统计；（3）瓦斯抽采资料：详细收集煤层预抽瓦斯和采掘过程中抽采的瓦斯量、所有的瓦斯抽采设计方案和瓦斯抽采台帐，按表11统计；（4）瓦斯压力测试数据：按表5进行统计；（5）煤巷掘进测试的瓦斯突出预测参数，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度q max，钻孔最大钻屑量s max，瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险综合指标K值，按照表6、7进行统计；（6）煤与瓦斯突出点资料。

统计建矿以来的所有煤与瓦斯突出点资料，并描述其发生过程和突出位置、作业工序等详细资料，按照表8、9统计。

4.4 编制矿井瓦斯地质图（1）比例尺：1：5000（2）矿井瓦斯地质图的不同符号和颜色表示不同的内容和含义。

瓦斯地质图内容的表示方法和绘图要求，依据表1图例填绘。

5 采、掘工作面瓦斯地质图编制标准5.1 采掘工作面瓦斯地质图编图目的采掘工作面瓦斯地质图是直接服务于生产第一线瓦斯灾害预防措施和瓦斯抽采措施，与瓦斯实时监测监控相结合，综合治理瓦斯。

采掘工作面瓦斯地质图是以采掘工作面工程平面图为地理底图，在准确预测瓦斯致灾参数指标，结合瓦斯地质分析基础编绘而成。

采掘工作面瓦斯地质图要随着采掘进程，随时收集、整理、填绘瓦斯和地质资料，尤其要对小断层和构造煤的厚度变化随时编录，及时编绘煤巷瓦斯涌出量随不同地质因素变化曲线图和煤与瓦斯突出预测指标变化剖面图等。

5.2 采掘工作面瓦斯地质图编图内容和方法1 地理底图选用1：2000或1：1000采掘工作面工程平面图作为地理底图。

2 地质内容和方法（1）断层、褶皱、陷落柱、火成岩体等，按表1图例和表10填绘；（2）构造煤厚度变化规律：以采掘工作面日常构造煤编录数据为依据，按表1图例绘制构造煤厚度变化和沿工作面分布的构造煤小柱状图；（3）勘探钻孔及煤层柱状图；（4）顶底板砂泥岩分界曲线图。

3 瓦斯内容和方法（1）瓦斯涌出量点：回采工作面绝对瓦斯涌出量和相对瓦斯涌出量，掘进工作面绝对瓦斯涌出量，每月分别筛选3个数据，按表2、3统计，按表3-1图例填绘在瓦斯地质图上；（2）掘进工作面绝对瓦斯涌出量随采掘进程的变化曲线图；（3）瓦斯含量点、瓦斯压力点按表1图例填绘；（4）瓦斯放散初速度ΔP、煤的坚固性系数f值、瓦斯突出危险性综合指标K值按表1图例填绘；（5）煤与瓦斯突出预测预报指标：钻孔最大瓦斯涌出初速度qmax、最大钻屑量s max和钻屑瓦斯解吸指标Δh2随采、掘进程的变化曲线图，突出预测指标R值变化曲线图。
