电容测试方法
使用万用表测量电容方法及注意事项
使用万用表测量电容的方法及注意事项一、概述万用表是电工常用的一种测试仪器，它能够测量电阻、电压、电流等参数。
其中，测量电容是万用表的重要功能之一，因此掌握使用万用表测量电容的方法及注意事项对于电工来说至关重要。
本文将就使用万用表测量电容的方法及注意事项做一详细介绍。
二、万用表测量电容的方法1. 准备工作在使用万用表测量电容前，首先要做好准备工作。
将万用表调至电容测量档位，并确保电源已打开。
2. 接线方法接下来是接线方法。
将电容器两极的引线分别连接到万用表的测试引线上。
一般来说，正极接红色测试引线，负极接黑色测试引线。
3. 读数接线完成后，观察万用表的显示屏。
万用表会显示电容的数值，单位通常为法拉（F）。
4. 反复测量为了确保测量结果的准确性，可以进行多次测量，然后取平均值作为最终结果。
三、万用表测量电容的注意事项1. 要注意电容器的极性，将正负极引线连接到正确的位置，避免出现错误的测量结果。
2. 在测量电容时，应将电容器从电路中拆除，避免其他元器件的影响，确保测量的准确性。
3. 在测量大电容值时，要注意安全，避免因接触高压而受伤。
4. 使用万用表测量电容时，要选择适当的测量档位，避免因档位选择不当而损坏仪器。
5. 定期校准万用表，确保测量结果的准确性。
6. 在测量结束后，及时关闭万用表的电源，并将测试引线拔出，以免因接触而引发安全事故。
四、结语使用万用表测量电容是电工日常工作中不可或缺的一部分。
掌握了正确的测量方法和注意事项，可以更好地保障测量结果的准确性，同时也能有效地保护仪器和人身安全。
希望本文的介绍能够为读者在工作中的实际操作提供一定的帮助。
万用表是广泛应用于电工领域的一种多功能测试仪器，在测量电容方面也发挥着重要的作用。
接下来我们将继续深入探讨使用万用表测量电容的方法及注意事项，并进一步扩展相关的知识内容，以便读者更全面地了解这一领域。
五、参考范围万用表测量电容的范围是多种多样的，大到电力电容器，小到电子元器件，均可通过万用表来进行测试。
电容测试方法
电容测试方法电容测试是电子行业中常见的一项测试工作，用于检测电容器的性能和质量。
正确的电容测试方法能够确保电容器的正常工作，提高产品的质量和可靠性。
本文将介绍几种常见的电容测试方法，希望能对大家有所帮助。
首先，我们来介绍电容器的常见测试方法之一——直流电压测试。
在进行直流电压测试时，我们需要使用万用表或者专业的电容测试仪器。
首先，将电容器的两端引线连接到测试仪器上，然后选择直流电压档位进行测试。
通过测量电容器两端的电压值，我们可以初步判断电容器是否正常工作。
需要注意的是，在进行直流电压测试时，要确保电压值不超过电容器的额定工作电压，以免损坏电容器。
其次，交流电压测试也是常见的电容测试方法之一。
在进行交流电压测试时，同样需要使用万用表或者专业的电容测试仪器。
将电容器的两端引线连接到测试仪器上，选择交流电压档位进行测试。
通过测量电容器两端的交流电压值，我们可以进一步判断电容器的性能和质量。
交流电压测试可以更全面地检测电容器的工作状态，对于一些特殊工作环境下的电容器，交流电压测试尤为重要。
此外，频率特性测试也是电容器测试中的重要环节。
电容器的频率特性对其在电路中的使用有着重要影响，因此需要进行频率特性测试来确保电容器的稳定性和可靠性。
在进行频率特性测试时，需要使用专业的频率测试仪器，通过改变输入信号的频率，来测试电容器在不同频率下的性能表现。
通过频率特性测试，我们可以了解电容器在不同频率下的电容值、损耗因素等重要参数，为电容器在实际电路中的应用提供重要参考依据。
最后，温度特性测试也是电容器测试中不可忽视的一环。
电容器在不同温度下的性能表现直接影响着其在实际工作中的稳定性和可靠性。
因此，需要进行温度特性测试来全面了解电容器在不同温度下的性能变化。
在进行温度特性测试时，需要使用恒温箱或者其他恒温设备，通过改变环境温度来测试电容器的性能表现。
通过温度特性测试，我们可以了解电容器在不同温度下的电容值、损耗因素等重要参数，为电容器在不同工作环境下的应用提供重要参考依据。

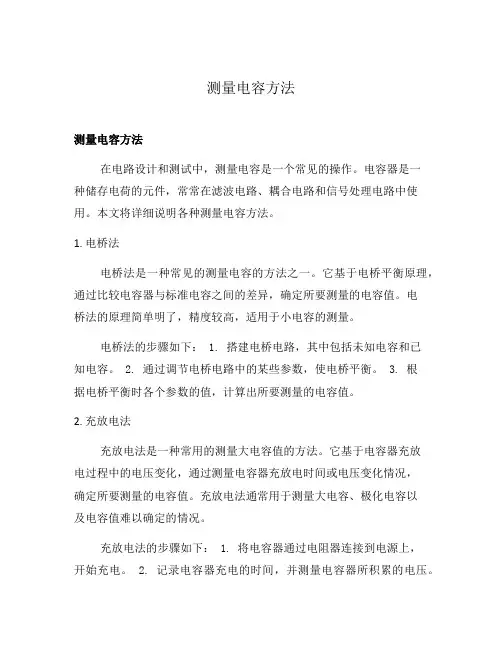

测量电容方法
测量电容方法测量电容方法在电路设计和测试中，测量电容是一个常见的操作。
电容器是一种储存电荷的元件，常常在滤波电路、耦合电路和信号处理电路中使用。
本文将详细说明各种测量电容方法。
1. 电桥法电桥法是一种常见的测量电容的方法之一。
它基于电桥平衡原理，通过比较电容器与标准电容之间的差异，确定所要测量的电容值。
电桥法的原理简单明了，精度较高，适用于小电容的测量。
电桥法的步骤如下： 1. 搭建电桥电路，其中包括未知电容和已知电容。
2. 通过调节电桥电路中的某些参数，使电桥平衡。
3. 根据电桥平衡时各个参数的值，计算出所要测量的电容值。
2. 充放电法充放电法是一种常用的测量大电容值的方法。
它基于电容器充放电过程中的电压变化，通过测量电容器充放电时间或电压变化情况，确定所要测量的电容值。
充放电法通常用于测量大电容、极化电容以及电容值难以确定的情况。
充放电法的步骤如下： 1. 将电容器通过电阻器连接到电源上，开始充电。
2. 记录电容器充电的时间，并测量电容器所积累的电压。
3. 停止充电，并记录电容器放电的时间和电压变化情况。
4. 根据充放电过程中的时间和电压数据，计算出所要测量的电容值。
3. 换相法换相法是一种测量小电容的常用方法。
它通过将待测电容与标准电容器做换相，利用电容充电过程中时间和电流之间的关系，确定所要测量的电容值。
换相法适用于小电容的测量，精度较高。
换相法的步骤如下： 1. 将待测电容和标准电容器进行换相。
2. 通过充电电路将电容器充电，并记录充电时间。
3. 测量换相后电容器充电的电流值。
4. 根据充电时间和电流值计算出所要测量的电容值。
4. 交流电桥法交流电桥法是一种测量电容的常见方法，适用于小电容和大电容的测量。
它通过在交流电桥电路中加入电容元件，通过测量电桥平衡时的参数值，确定所要测量的电容值。
交流电桥法精度较高，适用于各种电容测量情况。
交流电桥法的步骤如下： 1. 搭建交流电桥电路，其中包括待测电容和已知电容。
测电容的几种方法
测电容的几种方法电容是电路中常见的电子元件，是储存电荷的能力，通常用来滤波、隔直、积分等作用。
以下是测量电容值的几种方法。
方法一：使用电桥电桥是电子电路中一种广泛应用的测量电容值的方法。
使用电桥进行测量时，需要先把要测量的电容器并联工作在两个端点，使之与一个有良好稳定性的电阻分压网络(称做标准电容器)相连接，并加上被测电容回路网络(称做未知电容器)。
接下来通过调整标准电容的值，找到与未知电容器相等的电容值，从而得到被测电容的电容值。
方法二：充放电法常见的测量小型电容器的方法，如电解电容，使用充放电方法。
在充电时，将电容与电源相连接，同时用示波器追踪电流和电压，将电压与电流图像输入计算机，用计算机分析结果来确定电容的电容值。
在放电时，将电容器先充电，再与一个标准的电容器并联，通过连接示波器和计算机来测量未知电容器与标准电容器并联之后的电容值，最终得出电容值。
方法三：使用LC共振法LC共振法是通过一定的电路结构，与待测电容组共振，利用已知的频率或者未知的电容来求解待测电容的容值。
这种方法需要先固定一个电感，然后在固定的频率下，改变电容值，当共振点达到最强时，电容值就达到了最大误差限制。
方法四：使用数字式电桥数字式电桥是一种通过数字式处理，将测得的AD口数据，与预设的标准电容值相比较，从而得出电容值的方法。
这种方法适用于数字测量手段，可以根据需求精确测量电容值。
在数字式测量中，计算机处理能力有限，所以需要改进算法，从而优化电容值结果，提高测量精度。
方法五：机械式测量这种方法要求测试者有较高的先验知识。
使用一个已知电容值的标准电容与待测电容加电，然后把它们联结到机械机构上，在机械机构的作用下，将它们的络合度测出来，依据限制性的误差，大致地推算出电容值。
总之，测试电容值的方法有很多种，每种方法都有其适用范围和误差区间。
在真正实际使用时，应根据不同的测试需求和背景，综合考虑所有因素，选择一种最适合的方法来测量电容值。
测量电容电感的方法
测量电容电感的方法测量电容和电感是电路测试和电子工程中常见的任务。
下面将介绍几种测量电容和电感的方法。
一、测量电容的方法：1. 直流法：使用直流电源和电压表测量电容。
连接直流电源正极至电容一极，再将电容的另一极接地，最后使用电压表测量电容两极间的电压。
然后根据充电公式Q = C ×V，其中Q 为电荷量，C 为电容，V 为电压，可以计算出电容的数值。
2. 交流法：使用交流电源和示波器来测量电容。
将交流电源接入电容，然后将示波器连接到电容上。
通过测量电容上的电压和电流的相位差，可以计算出电容的数值。
一种常见的交流法是使用RC串联电路，通过测量电压和电流之间的相位差来计算电容。
3. 桥路法：使用电容桥来测量电容。
电容桥是一种能够测量电容的电路，它的原理是通过调节电容的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。
然后通过调节电容的代表值来测量所需电容的数值。
电容桥可以是无源电容桥或有源电容桥。
二、测量电感的方法：1. 直流法：使用直流电源和电流表测量电感。
将直流电源连接到电感线圈，然后将电流表连接到电感两端，通过测量电流和电压之间的比值，可以计算出电感的数值。
根据直流电感计算公式L = ΔΦ/ ΔI，其中L 为电感，ΔΦ为磁通量的变化量，ΔI 为电流的变化量。
2. 交流法：使用交流电源和示波器来测量电感。
将交流电源接入电感线圈，然后将示波器连接到电感上。
通过测量电感上的电压和电流的相位差，可以计算出电感的数值。
一种常见的交流法是使用RL串联电路，通过测量电压和电流之间的相位差来计算电感。
3. 桥路法：使用电感桥来测量电感。
电感桥是一种能够测量电感的电路，它的原理类似于电容桥。
通过调节电感的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。
然后通过调节电感的代表值来测量所需电感的数值。
电感桥可以是无源电感桥或有源电感桥。
总结：测量电容和电感的方法主要有直流法、交流法和桥路法。
直流法是通过测量电容或电感上电流和电压之间的关系来计算其数值。
测量电容方法
测量电容方法电容是电子电路中常见的元件，用于储存电荷和调节电流。
在电子设备维修和实验研究中，准确测量电容值对于电路分析和元件选择至关重要。
本文将介绍几种常见的测量电容的方法，包括使用万用表、LCR电桥以及示波器等。
一、使用万用表测量电容值万用表是测量电路中常用的仪器，它可以用来测量电压、电流和电阻等基本参数。
在测量电容时，我们可以采用以下步骤：步骤1：确保电容元件不带电，拔出电源。
步骤2：选择万用表上的电容量测量档位，并插上电容测试引线。
步骤3：将电容元件的两个引脚连接至万用表的测试引线，注意引线的极性与电容端子的极性一致。
步骤4：读取万用表上显示的电容值，记下测量结果。
举例说明：以一个电容值为100μF的电容元件为例，按照上述步骤进行测量，万用表可能显示电容值为99.5μF，由于万用表的测量误差，我们可以认为这个电容元件的电容值约为100μF。
二、使用LCR电桥测量电容值LCR电桥是一种专门用于测量电感、电容和电阻的仪器，相较于万用表，精确度更高。
以下是使用LCR电桥进行电容测量的步骤：步骤1：确保电容元件不带电，拔出电源。
步骤2：打开LCR电桥，并将测量模式设置为电容测量。
步骤3：将电容元件的两个引脚连接至LCR电桥的测试夹具。
步骤4：等待仪器自动进行测量，并读取测量结果。
步骤5：记下测量结果，即所测得的电容值。
举例说明：在使用LCR电桥测量电容时，如果测量结果为100.2μF，这意味着电容元件的电容值约为100.2μF。
三、使用示波器测量电容值示波器是一种常用于显示电压波形的仪器，它也可以用于测量电容值。
以下是使用示波器进行电容测量的步骤：步骤1：确保电容元件不带电，拔出电源。
步骤2：将示波器设为适当的测量范围，选择电容测量模式。
步骤3：将电容元件的正负极分别连接至示波器的两个输入端。
步骤4：观察示波器屏幕上显示的波形，并记录下示波器上显示的周期时间。
步骤5：使用计算公式 C = τ/Ω，其中C为电容值（单位为法拉F），τ为示波器上显示的周期时间，Ω为示波器的阻抗。
电容测试方法
电容测试方法电容测试是电子元件测试中的重要环节，它可以帮助工程师们了解电容器的性能和质量，以确保电路设计和生产的可靠性。
在本文中，我将介绍几种常见的电容测试方法，以及它们的优缺点和适用范围，希望对您有所帮助。
首先，最常见的电容测试方法之一是使用万用表进行测试。
这种方法简单易行，只需要将电容器连接到万用表的电容测试端口，即可读取电容值。
然而，这种方法只适用于小容值的电容器，对于大容值的电容器则无法准确测量。
其次，另一种常见的电容测试方法是使用LCR仪进行测试。
LCR 仪是一种专门用于测试电感、电容和电阻的仪器，它可以精确测量各种容值的电容器，并且可以提供更多的电容参数信息，如等效串联电阻（ESR）、损耗因子（D）等。
因此，对于对电容器性能要求较高的应用，使用LCR仪进行测试是一个更好的选择。
除了以上两种常见的电容测试方法外，还有一种称为交流阻抗法的测试方法。
这种方法通过在电容器上加交流电压，然后测量电压和电流之间的相位差和幅值，从而计算出电容值。
交流阻抗法可以在不拆卸电路的情况下进行测试，适用于在线测试和大批量生产线上的自动化测试。
另外，对于大容值电容器的测试，常常需要使用恒流充放电法。
这种方法通过一个已知的恒定电流，对电容器进行充电或放电，然后测量电压随时间的变化，从而计算出电容值。
恒流充放电法适用于大容值电容器的测试，可以提供更准确的测试结果。
总的来说，不同的电容测试方法各有优劣，选择合适的测试方法需要根据具体的应用场景和测试要求来进行。
在实际应用中，可以根据电容器的容值大小、测试精度要求、测试环境等因素来选择合适的测试方法。
希望本文的介绍能够帮助您更好地了解电容测试方法，为您的工程设计和生产提供参考。
在电子元件测试中，电容测试是一个至关重要的环节。
通过本文介绍的几种电容测试方法，我们可以更好地了解电容器的性能和质量，选择合适的测试方法，保证电路设计和生产的可靠性。
希望本文对您有所帮助，谢谢阅读！。
电容检测方法
电容检测方法引言电容是电路中常见的元件之一，其主要作用是储存电荷和能量。
为了确保电容元件的质量和性能稳定，需要进行电容检测。
电容检测方法是通过测量电容元件的电容值来判断其质量和性能的一种方法。
本文将介绍常见的电容检测方法，包括直流电压法、交流电压法、频率法等，并分析它们的优缺点和适用场景。
1. 直流电压法直流电压法是一种简单而常用的电容检测方法。
基本原理是通过使用直流电压源施加稳定的直流电压到电容元件上，并测量电流，然后根据电阻和电容的关系计算电容值。
具体的步骤如下： 1. 将待测电容元件与一个稳定的直流电压源连接。
2. 测量电流，并记录下来。
3. 根据Ohm’s Law，计算电容值。
直流电压法的优点是简单易行，可以快速测量电容值。
然而，该方法只能测量电容元件的电容值，并不能提供关于电容元件其他性能指标的信息。
2. 交流电压法交流电压法是一种能够同时测量电容属性和损耗因素的电容检测方法。
该方法基于电容元件对交流电流和交流电压的响应特性进行测量和分析。
具体的步骤如下： 1. 将待测电容元件与一个交流电压源连接。
2. 测量电流和电压，并记录下来。
3. 根据电流和电压的相位差以及待测电容元件的阻抗计算电容值和损耗因素。
交流电压法可以提供电容元件的电容值和损耗因素的信息，因此在电容元件质量控制和性能评估方面具有重要意义。
然而，该方法在测量过程中可能会受到电压源的不稳定性和测量误差的影响。
3. 频率法频率法是一种通过改变电容元件的工作频率，利用电容元件对不同频率电压的响应特性进行测量的方法。
具体的步骤如下： 1. 选择一系列不同频率的交流电压作为输入信号。
2. 测量电流和电压，并记录下来。
3. 根据频率对电流和电压的影响分析和计算电容值。
频率法可以用于测量电容元件的电容值和其他电容特性，例如等效串联电阻等。
此外，通过分析电容元件在不同频率下的行为，还可以进一步评估电容元件的稳定性和可靠性。
4. 其他方法除了上述介绍的方法外，还存在一些其他电容检测方法，例如反射法、数据处理法等。
测电容的方法
测电容的方法测量电容是电子技术中非常重要的一个环节，它可以帮助我们了解电路中的电容值，从而确保电路的正常运行。
下面将介绍几种测量电容的方法，希望对大家有所帮助。
首先，最简单的方法是使用万用表。
将万用表调至电容档位，然后将待测电容的两端与万用表的两个测试笔相连接。
在测量之前，需要确保待测电容已经放电，以免影响测量结果。
接着，读取万用表显示的数值，即可得到待测电容的电容值。
需要注意的是，测量电容时要选择适当的测量范围，以免损坏万用表。
其次，还可以利用示波器来测量电容。
将待测电容与一个已知电容串联连接，然后将串联电容接入示波器。
通过观察示波器显示的波形，可以得到待测电容和已知电容的等效电容值。
这种方法适用于需要测量较大电容值的情况，同时也可以利用示波器显示的波形来判断电容的质量。
另外，还可以通过频率测量法来测量电容。
将待测电容与一个已知电感串联连接，然后将串联电容接入一个频率可调的交流电源。
通过调节频率，当串联电容和电感的共振频率达到时，可以得到待测电容的电容值。
这种方法适用于需要测量较小电容值的情况，同时也可以通过测量共振频率来得到电容值。
最后，还可以利用LCR测量仪来测量电容。
LCR测量仪是一种专门用于测量电感、电容和电阻的仪器，它可以直接读取待测电容的电容值，并且可以自动判断电容的正负极性。
这种方法操作简单，测量精度高，适用于各种电容值的测量。
总之，测量电容的方法有很多种，我们可以根据实际情况选择合适的方法来进行测量。
无论是使用万用表、示波器、频率测量法还是LCR测量仪，都需要注意操作规范，以确保测量结果的准确性。
希望以上介绍的方法能够对大家有所帮助，谢谢阅读！。
电容测量方法
电容测量方法
电容测量方法包括金属接触式测量法、滤波法和受控源测试。
1、金属接触式电容测量法：采用一个多用电表和一支探针，将放电
后的电容电容量放入多用电表，然后将探针接触电容的两个端子，电表屏
幕上显示出的数值即为电容的容量大小，这种方法简单，测量精度一般在5%以下。
2、滤波测量法：将电容与电阻接在一起组成一个简单的滤波电路，
并设置适当的电压源，测量方法是将滤波电路的输出电压与输入电压的比
值进行测量，从而用该比值除以电阻值就可以获得电容的容量大小。
3、受控源测试：利用受控源实现电容量的测量，根据电容的特性，
用受控源对其注入一定的电流，电容受电流作用而充电，产生一定的电压，通过测量电压和电流的比值，就可以获得电容的容量。
该测量方法具有精
度高、量程宽等优点，精度一般可以达到0.5%以内。
多种方法测电容(绝对齐全)
怎样用万用表检测电容器(带图片)电容器是一种最为常用的电子元件。
电容器的外形及电路符号缤?-10所示。
电容器的通用文字符号为“C”。
电容器主要由金属电极、介质层和电极引线组成，两电极是相互绝缘的。
因此，它具有“隔直流通交流”的基本性能。
用数字万用表检测电容器，可按以下方法进行。
一、用电容档直接检测某些数字万用表具有测量电容的功能，其量程分为2000p、20n、200n、2μ和20μ五档。
测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据。
2000p档，宜于测量小于2000pF的电容；20n档，宜于测量2000pF 至20nF之间的电容；200n档，宜于测量20nF至200nF之间的电容；2μ档，宜于测量200nF至2μF之间的电容；20μ档，宜于测量2μF至20μF之间的电容。
经验证明，有些型号的数字万用表（例如DT890B＋）在测量50pF 以下的小容量电容器时误差较大，测量20pF以下电容几乎没有参考价值。
此时可采用串联法测量小值电容。
方法是：先找一只220pF左右的电容，用数字万用表测出其实际容量C1,然后把待测小电容与之并联测出其总容量C2，则两者之差（C1－C2）即是待测小电容的容量。
用此法测量1～20pF的小容量电容很准确。
二、用电阻档检测实践证明，利用数字万用表也可观察电容器的充电过程，这实际上是以离散的数字量反映充电电压的变化情况。
设数字万用表的测量速率为n次/秒，则在观察电容器的充电过程中，每秒钟即可看到n个彼此独立且依次增大的读数。
根据数字万用表的这一显示特点，可以检测电容器的好坏和估测电容量的大小。
下面介绍的是使用数字万用表电阻档检测电容器的方法，对于未设置电容档的仪表很有实用价值。
此方法适用于测量0.1μF～几千微法的大容量电容器。
1．测量操作方法如图5-11（a）所示，将数字万用表拨至合适的电阻档，红表笔和黑表笔分别接触被测电容器Cx的两极，这时显示值将从“000”开始逐渐增加，直至显示溢出符号“1”。
电容测量方法
电容测量方法
电容是电学中的重要参数，它是指电容器存储电荷的能力。
在电子电路中，电容器是常见的元件之一，因此电容的测量方法也是非常重要的。
本文将介绍几种常见的电容测量方法。
首先，最简单的电容测量方法是使用万用表。
在测量电容时，需要将电容器与万用表相连，然后选择电容测量档位进行测量。
在使用万用表测量电容时，需要注意选择合适的测量范围，避免超出万用表的测量范围导致误差。
其次，可以使用示波器进行电容的测量。
示波器可以直观地显示电压随时间的变化情况，因此可以通过示波器来测量电容器的充放电过程，从而计算出电容的数值。
这种方法适用于对电容器的动态特性进行测量和分析。
另外，还可以使用LCR电桥进行电容的测量。
LCR电桥是一种专门用于测量电感、电容和电阻的仪器。
通过调节电桥的平衡，可以得到电容器的电容数值。
相比于万用表和示波器，LCR电桥在测量精度和稳定性上更加优秀。
除了以上几种常见的电容测量方法外，还有一些特殊的测量方法，例如利用信号发生器和锁相放大器进行电容的测量。
这些方法在特定的实验和应用场景中具有一定的优势，可以实现更高精度的电容测量。
总的来说，电容的测量方法多种多样，可以根据实际需求选择合适的方法进行测量。
在进行电容测量时，需要注意选择合适的测量仪器和方法，以确保测量结果的准确性和可靠性。
希望本文介绍的电容测量方法对您有所帮助。
电容检测方法
电容检测方法电容检测方法是指在电路中对电容器进行测试和检测的过程。
电容器是一种常用的电子元件，它可以存储电荷并在需要时释放出来。
因此，在很多电路中，电容器的性能和状态都非常重要。
下面将介绍几种常见的电容检测方法：1. 万用表法使用万用表来测试电容器是最简单和最基本的方法之一。
首先，将万用表设为测试电容模式，并将测试引线连接到被测电容器的两端。
然后，读取万用表上显示的数值即可得到该电容器的值。
需要注意的是，在使用这种方法时，应该先将被测电容器从其它元件中拆出来，并且确保它已经完全放空。
2. RC 时钟法RC 时钟法是一种通过观察充放电曲线来确定电容值的方法。
具体操作步骤如下：（1）将一个已知阻值 R 的固定电阻与被测电容 C 相连；（2）接通一个直流稳压源，并使其输出稳定的直流信号；（3）使用示波器或多用途测试仪观察充放电曲线，并记录时间常数τ；（4）根据公式C = τ/R 计算出被测电容的值。
需要注意的是，在使用这种方法时，应该选择合适的阻值 R，以便得到较为准确的测试结果。
3. 桥式法桥式法是一种通过比较两个电路中电压差异来确定电容值的方法。
具体操作步骤如下：（1）将一个已知电容器与一个已知固定电阻组成一个 RC 电路；（2）将被测电容器与另一个已知固定电阻组成另一个 RC 电路；（3）将两个RC 电路连接到桥式电路中，并调整变阻器使得桥路平衡；（4）根据公式 Cx/Cs = R2/R1 计算出被测电容的值。
需要注意的是，在使用这种方法时，应该选择合适的固定电阻和变阻器，以便得到较为准确的测试结果。
总之，以上三种方法都是常用的检测和测试电容器的方法。
不同方法适用于不同场景和要求，可以根据实际情况进行选择和应用。
如何测试电容器的好坏
如何测试电容器的好坏电容器是一种储存电荷的装置，随着使用时间的增长，电容器可能会受到损坏或老化，导致其功能减弱或完全失效。
为了确保电容器在正常工作范围内，我们需要进行一系列的测试来评估其好坏。
本文将介绍几种常用的测试方法。
1.目测检查首先，我们可以通过目测检查来初步判断电容器的好坏。
检查电容器外观是否完好无损，是否有明显的物理破损，例如裂纹、漏液、膨胀等。
此外，还要检查端子是否锈蚀或松动，观察标识是否清晰可见。
2.电容器电压测试电容器的电压测试是一种最基本的测试方法，可以评估电容器的绝缘性能是否正常。
将电容器与电压表连接，逐步增大电压直至额定电压。
如果电容器能够正常耐受该电压并保持稳定，说明绝缘性能良好。
3.电容器容量测试电容器的容量测试用于测量电容器的储存电荷能力。
可以使用数字电桥、示波器或LCR表等仪器进行测试。
首先，将电容器与设备连接并设置合适的测试参数（例如频率、电压等）。
然后，测量电容器的容量值，并与其标称值进行比较。
如果测量值接近标称值，说明电容器的储存电荷能力良好。
4.电容器损耗角正切测试电容器的损耗角正切测试用于评估电容器的工作效率和热耗能力。
通过测量电容器串联电阻和电容器本身的电感值，计算并得出电容器的损耗角正切。
如果损耗角正切接近于零，说明电容器的绝缘性能好，工作效率高。
5.电容器漏电流测试电容器的漏电流测试用于检测电容器本身的绝缘性能。
将电容器与工作电压相连，然后测量电容器端的漏电流大小。
如果漏电流接近于零，说明电容器的绝缘性能良好。
6.电容器阻抗频率特性测试电容器的阻抗频率特性测试用于评估电容器在不同频率下的电学性能。
通过改变测试频率，测量电容器的阻抗值，并绘制阻抗频率曲线。
正常工作的电容器应该在一定频率范围内具有稳定的阻抗特性。
以上是几种常用的电容器测试方法，通过这些测试可以全面评估电容器的好坏。
需要注意的是，不同类型的电容器可能需要不同的测试方法和参数设置。
在进行测试之前，建议仔细阅读电容器的规格说明书以及相应的测试标准，确保测试的准确性和安全性。
电容值测量方法
电容值测量方法1. 介绍电容值测量方法是一种用于测量电容器电容值的技术。
电容器是一种存储电荷的被动元件，其电容值决定了它可以存储的电荷量。
准确测量电容值对于电路设计和故障排除非常重要。
在本篇文章中，我们将介绍几种常见的电容值测量方法，包括使用示波器、LCR表和万用表。
我们将详细讨论每种方法的原理、步骤和注意事项。
2. 使用示波器测量电容值示波器是一种用于显示电压随时间变化的仪器，可以用于测量电容值。
以下是使用示波器测量电容值的步骤：1.将电容器与一个已知电阻相连，构成一个RC电路。
2.将示波器的探头连接到电容器的正负极。
3.设置示波器为AC耦合模式。
4.调整示波器的水平和垂直缩放，以便观察到电容器充电和放电的波形。
5.测量电容器充电或放电的时间常数τ（tau）。
6.根据τ的值计算电容值，使用公式C = τ / R，其中C为电容值，τ为时间常数，R为已知电阻值。
需要注意的是，示波器测量电容值的方法适用于大电容值的测量，通常超过1微法。
对于较小的电容值测量，其他方法可能更为准确。
3. 使用LCR表测量电容值LCR表是一种用于测量电感、电容和电阻的仪器。
以下是使用LCR表测量电容值的步骤：1.将LCR表设置为电容测量模式。
2.将电容器的正负极连接到LCR表的测试夹具上。
3.在LCR表上选择合适的测试频率。
4.等待LCR表完成测量，显示电容值。
5.如果需要，可以在LCR表上设置额外的参数，如测试电压和测试信号的形状。
LCR表是一种非常准确的测量电容值的方法，适用于各种电容值的测量。
但需要注意的是，LCR表的使用可能受到测试频率和测试电压的限制。
4. 使用万用表测量电容值万用表是一种常见的测量工具，可以用于测量电容值。
以下是使用万用表测量电容值的步骤：1.将万用表设置为电容测量模式。
2.将电容器的正负极连接到万用表的测试夹具上。
3.等待万用表完成测量，显示电容值。
4.如果需要，可以在万用表上设置额外的参数，如测试电压和测试信号的形状。
测电容的方法
测电容的方法测电容是电子技术中常见的一项实验，它可以用来测试电容器的性能和参数，也可以用来验证电路中的电容器是否正常工作。
在实际应用中，测电容的方法有多种，下面将介绍几种常用的测电容方法。
一、直流电桥法。
直流电桥法是一种常用的测量电容值的方法。
它利用电桥平衡条件，通过调节电阻箱中的电阻，使得电桥两端电压为零，从而计算出电容的值。
这种方法测量精度高，适用于小电容值的测量，但对于大电容值的测量不太方便。
二、交流电桥法。
交流电桥法是另一种常用的测量电容值的方法。
它通过交流电桥的平衡条件，利用电桥中的电容和电阻进行测量。
这种方法适用于大电容值的测量，且测量精度较高，但需要注意的是，测量频率要选择合适的范围，以保证测量的准确性。
三、示波器法。
示波器法是一种直接测量电容充放电过程的方法。
通过连接电容器和示波器，可以观察到电容器充放电的波形，从而计算出电容的值。
这种方法简单直观，适用于一些简单的电容测量，但对于精密测量来说，精度较低。
四、数字电桥法。
数字电桥法是一种利用数字电桥进行测量的方法。
它通过数字电桥的测量功能，可以直接读取电容的值，且测量精度较高。
这种方法适用于各种电容值的测量，且操作简便，是一种较为常用的测电容方法。
在实际测量中，根据需要选择合适的测量方法，可以根据电容值的大小、测量精度的要求、实验条件等因素进行选择。
同时，在测量过程中，要注意连接的稳定性、测量环境的影响等因素，以保证测量的准确性。
总之，测电容的方法有多种，每种方法都有其适用的场合和特点。
在实际应用中，根据具体情况选择合适的测量方法，可以更好地完成电容的测量工作。
电容好坏的检测方法
电容好坏的检测方法
以下是电容好坏的检测方法：
1. 万用表测试法：
将电容两端接在万用表的电阻测量端，旋转万用表旋钮至“电容测试”档，然后将万用表的两个探针分别接触电容的两个引脚，如果电容正常，则万用表的读数会在一定范围内变化，如果电容损坏，则万用表的读数会显示为无穷大或非常小的电阻值。
2. 电桥测试法：
使用电桥测试仪对电容进行测试，将电容两端分别连接在电桥测试仪的两个端口上，如果电容正常，电桥测试仪的输出电压应该是稳定的，如果电容损坏，则电桥测试仪的输出电压会不稳定。
3. 交流电压测试法：
将电容两端接在交流电压源上，观察电容两端的电压是否随着交流电压的变化而变化。
如果电容正常，电容两端的电压应该随着交流电压的变化而变化，如果电容损坏，则电容两端的电压不会随着交流电压的变化而变化。
4. 直流电压测试法：
将电容两端接在直流电压源上，观察电容两端的电压是否随着时间的推移而变化。
如果电容正常，电容两端的电压
应该随着时间的推移而缓慢变化，如果电容损坏，则电容两端的电压会在很短的时间内达到稳定值。
需要注意的是，在进行电容检测时，应该先将电容放电，以免检测过程中电容两端的电荷对测试仪器造成影响。
同时，在进行测试前，应该先检查电容的正负极性，以免出现误判情况。
测电容的方法
测电容的方法电容是电路中常见的元件，它有着广泛的应用，例如在滤波器、耦合器、隔直器等电路中都有电容的身影。
因此，准确地测量电容是电子技术工作者必备的基本技能之一。
下面将介绍几种测量电容的方法。
一、直接测量法。
直接测量法是最简单的一种方法，只需要用万用表的电容测量档位直接测量即可。
具体操作步骤如下：1. 将待测电容与万用表的两个测试笔连接，注意极性要正确。
2. 选择电容测量档位，并等待一段时间，直到测量数值稳定。
3. 读取测量结果，即为待测电容的值。
这种方法简单直接，适用于一般的电容测量，但精度相对较低。
二、串联法。
串联法是一种间接测量电容的方法，需要借助其他元件来实现。
具体操作步骤如下：1. 将待测电容与一个已知电容串联连接，构成一个串联电容电路。
2. 通过测量串联电路的共振频率或者谐振频率，计算待测电容的值。
这种方法需要借助其他元件，但可以提高测量的精度。
三、并联法。
并联法也是一种间接测量电容的方法，同样需要借助其他元件来实现。
具体操作步骤如下：1. 将待测电容与一个已知电容并联连接，构成一个并联电容电路。
2. 通过测量并联电路的等效电容值，计算待测电容的值。
这种方法同样需要借助其他元件，但可以提高测量的精度。
四、数字电桥法。
数字电桥法是一种精度较高的测量方法，需要使用专门的数字电桥仪器。
具体操作步骤如下：1. 将待测电容与数字电桥连接。
2. 调节电桥仪器，直到测量结果最为准确。
3. 读取测量结果，即为待测电容的值。
这种方法精度高，适用于对电容精度要求较高的场合。
五、示波器法。
示波器法是一种利用示波器测量电容的方法，通过观察电容充放电过程的波形来计算电容值。
具体操作步骤如下：1. 将待测电容与示波器连接。
2. 施加方波信号或者充放电脉冲信号到电容上。
3. 观察示波器上的充放电波形，并计算电容值。
这种方法需要一定的电子技术基础，但可以实现对电容的精确测量。
综上所述，测电容的方法有多种，可以根据实际需要选择合适的方法进行测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Classification
Temp. Char.
(CODE)
Specification Q
Class 1
Tempபைடு நூலகம்rature Compensation Type
C0G/CH
(5C/2C)
SL
(1X)
Q 1000
-
C 30pF : Q 400+20C C 30pF : Q 1000
D.F.
R
-
(R3)
Class 2
High Dielectric Type
X7R
-
(R7)
D.F. 0.010 D.F. 0.025
Test Method
Applying Frequency,Voltage
1.0±0.2 MHz, AC 0.5 ~ 5.0 V(r.m.s.)
1.0±0.2 kHz, AC 1±0.2 V(r.m.s.)
Contents
内容
1. Measuring Equipment & Fixture
测量设备和治具
2. Calibration of Measuring Equipment
校正测量设备
3. Q/D.F. Specification & Test Condition (MLCC)
Q/D.F.的规格和测试条件（MLCC）
April 2nd,2005.
Component Business Unit Murata Manufacturing Co.,Ltd. 株式会社 村田制作所 元件事业本部
Chip Monolithic Ceramic Capacitor 贴片独石陶瓷电容器
Testing / Measuring Condition
16034E 16334A Photo 2. Picture of measurement test fixture
图片2. 测量测试的固定设备的图片
2. Calibration of Measuring Equipment
测量设备的校正
Calibration is one of the important factor for accurate measuring. 校正是精确测量的一个重要因素 Calibration is done with COMPEN of MEAS SETUP.
Y5V/F
-
(F5/F1)
Specification
Q
D.F.
Test Method
Applying Frequency,Voltage
-
30pF : Q 400+20C
30pF : Q 1000
-
-
C 1000pF : 1.0±0.2 MHz, AC 0.5 ~ 5.0 V(r.m.s.)
C 1000pF : 1.0±0.1 kHz, AC 1±0.2 V(r.m.s.)
3. Q/D.F. Specification & Test Condition
Q/D.F.的规格和测试条件（MLCC）
2. MLCC - Thin Layer Large Capacitance Series -
Classification
Temp. Char.
(CODE)
Class 1
Temperature
-
-
Compensation Type
Specification
Q
D.F.
-
Test Method
Applying Frequency,Voltage
-
X7R/B/R
-
(R7/B1/R1)
Class 2
X5R/B
-
(R6/B3)
High Dielectric Type X7S/X6S
-
(C7/C8)
W.V. 25V : D.F. 0.025
W.V. = 10/16V : D.F. 0.035
W.V. = 6.3V :
C 3.3uF : D.F. 0.05 C C 3.3uF : D.F. 0.1
W.V. 25V :
C
C 0.1uF : D.F. 0.05
C 0.1uF : D.F. 0.09
W.V. = 10/16V : D.F. 0.125
校正在MEAS SETUP下的COMPEN
Short 短路 Ω Please wash the terminal with the acetone etc.
when not becoming below 0.03Ω. 校正先做短路。请参考以下短路条件的图片。在这个时候，请确认Rs是小于 Ω。请用丙酮 等冲洗终端 如果校正结果大于 Ω。
4. Measuring Procedure 测量程序
5. Additional Information
附加信息
1. Measuring Equipment
测量设备 Generally, we use the “LCR Meter” as instrument for measuring ‘Capacitance Value’ and ‘D.F.’. Typical LCR Meters is “4284A” and “4286A” of Agilent Technologies. We can proceed testing including HI-CAP.(1uF≦Capacitance Value)
16034E 16334A Photo 3. Calibration - Short condition 图片3. 标度 – 简略条件
2. Calibration of Measuring Equipment
测量设备的标度
Open 开路 Next, please match Open to size L of the chip. Please refer to the following photograph for the Open condition. 接下来，请打开贴片的“L”尺寸 大小的距离进行“:开路”。 请参考以下开路条件的图片。
1. Measuring Equipment (Fixture)
测量设备（固定设备）
The measurement test fixture should choose the one suitable for the LCR meter. The typical test fixture used for the chip type is as followings. There are two type measurement test fixture. The one like 16034E, we put a chip at certain spot of the test fixture, and chip is measured by putting a pin to edge side of a chip. The other like 16334E, the shape is tweezers, we grip both ends of a chip and measure. 测试治具应该选择一个合适于LCR测定计的测试治具。 典型的适应于贴片类型测试治具如下所示。 有两种测量测试治具。 其中一个如16034E，将一个贴片放测试治具的测试点，然后贴片就会被一个顶针的一边所测量。 另外如16334E，形状是镊子，紧夹着一个贴片的两端进行测试。
W.V. = 6.3V : D.F. 0.15
10uF : 1.0±0.1 kHz, AC 1±0.2 V(r.m.s.)
10uF : 120±24Hz, AC 0.5±0.1 V(r.m.s.)
<Note> This is the specification for our standard items. Perform a heat treatment at 150 +0/-10℃ for 60±5 min. and then, let sit for 24±2 hrs. at room condition. 这是我们标准项目的规格。执行一个在150 +0/-10的热处理，最少为60±5 。
4. Measuring Procedure
测量程序
This is explanation that we measure capacitance and DF by using measurement instrument 4248A and measurement test fixture16034E. 这是我们测量容量和DF运用测量工具4248A和测量测试治具16034E。
Classification
Temp. Char.
(CODE)
C0G/CH
(5C/2C)
Class 1
Temperature
U2J/UJ
C
Compensation Type (7U/3U)
C
SL
(1X)
X7R/B/R
-
(R7/B1/R1)
Class 2
X5R/B
-
(R6/B3)
High Dielectric Type
一般来说，我们都运用“LCR 测定计”作为测量电容量和“D.F.”的工具. 典型的LCR测定计是 Agilent 的“4284A”和 “4286A”。 我们可以测试高容量的电容器。（ 1uF≦容量 ）
4284A 4268A Photo 1. Picture of measurement instrument 图片1. 测量工具的图片
<Note> This is the specification for our standard items. Perform a heat treatment at 150 +0/-10℃ for 60±5 min. and then, let sit for 24±2 hrs. at room condition. 这是我们标准项目的规格。执行一个在150 +0/-10的热处理，最少为60±5 。然后，室内等待24±2 小 时。
