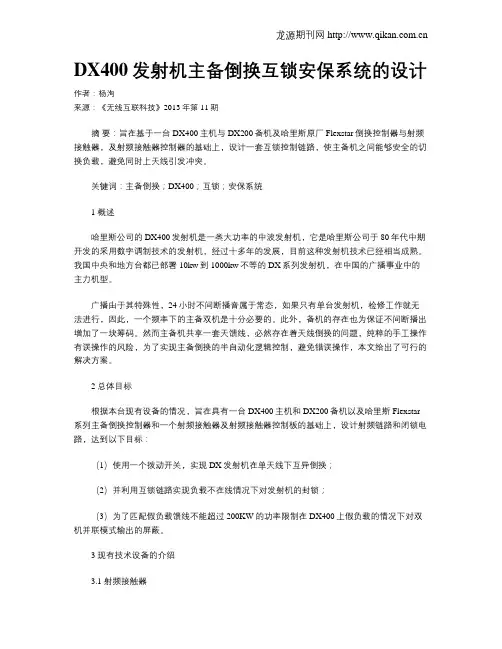

DX400发射机主备倒换互锁安保系统的设计
DX400发射机主备倒换互锁安保系统的设计作者：杨洵来源：《无线互联科技》2013年第11期摘要：旨在基于一台DX400主机与DX200备机及哈里斯原厂Flexstar倒换控制器与射频接触器，及射频接触器控制器的基础上，设计一套互锁控制链路，使主备机之间能够安全的切换负载，避免同时上天线引发冲突。
关键词：主备倒换；DX400；互锁；安保系统1 概述哈里斯公司的DX400发射机是一类大功率的中波发射机，它是哈里斯公司于80年代中期开发的采用数字调制技术的发射机，经过十多年的发展，目前这种发射机技术已经相当成熟。
我国中央和地方台都已部署10kw到1000kw不等的DX系列发射机，在中国的广播事业中的主力机型。
广播由于其特殊性，24小时不间断播音属于常态，如果只有单台发射机，检修工作就无法进行，因此，一个频率下的主备双机是十分必要的。
此外，备机的存在也为保证不间断播出增加了一块筹码。
然而主备机共享一套天馈线，必然存在着天线倒换的问题，纯粹的手工操作有误操作的风险，为了实现主备倒换的半自动化逻辑控制，避免错误操作，本文给出了可行的解决方案。
2 总体目标根据本台现有设备的情况，旨在具有一台DX400主机和DX200备机以及哈里斯Flexstar 系列主备倒换控制器和一个射频接触器及射频接触器控制板的基础上，设计射频链路和闭锁电路，达到以下目标：（1）使用一个拨动开关，实现DX发射机在单天线下互异倒换；（2）并利用互锁链路实现负载不在线情况下对发射机的封锁；（3）为了匹配假负载馈线不能超过200KW的功率限制在DX400上假负载的情况下对双机并联模式输出的屏蔽。
3 现有技术设备的介绍3.1 射频接触器本方案采用的射频接触器是哈里斯原厂产品，它是一个同轴转换开关，由线性驱动器驱动，线性驱动器根据所输入直流控制电压的极性来改变方向，即收缩/扩展。
它具有8个触点，2种状态，在状态A中，1-2与7-8端短接，状态B中5-6与3-4端短接。
浅谈通信设备主备倒换技术
浅谈通信设备主备倒换技术[摘要] 目前，越来越多的主流运营商开始全面的引入移动软交换技术，本文作者结合自己的实际工作经验，以中兴软交换中N+1主备倒换为例，对通信建设中主备倒换技术相关问题进行分析探讨，同时提出了自己的看法和意见，仅供参考。
[关键词] 通信；设备；主备倒换；技术1.前言随着信息技术的飞速发展和网络的普及，用户对通信质量的要求越来越高，这就要求网络在某个节点发生故障时仍能够继续保持完整和稳定运行，在此情况下，双归属技术运用的越来越多并逐渐成熟。
在目前MSCPOOL还没有正式商用的情况下，N+1主备双归属是软交换端局SERVER较好的容灾方式，备机在主机故障后接替主机。
该方式技术成熟，商用程度较高，应用广泛。
2.中兴软交换N+1主备倒换2.1工作原理主备倒换过程、原理如图所示。
(1)假设倒换前MSC-SERVER1是主用MSS，MSC-SERVER2是备用MSS；MGW1的控制MSS是MSC-SERVER1；两个MSS间的心跳正常。
(2)当MSC-SERVER1故障并手动执行主备倒换命令后，MSC-SERVER1双归属局向转入备用域，业务DH进程发起闭塞局向下所有偶联、信令链路。
在10秒左右的时间内，MSC-SERVER1转入备用域工作。
(3)MGW1向MSC-SERVER2发起重新注册流程。
(4)MGW1将接收的BSSAP/RANAP等信令转发给MSC-SERVER2处理。
(5)完成上述过程后，MS的主被叫业务就由MSS2来处理。
2.2主备倒换风险点2.2.1主备MSC-SERVER数据的一致性主备MSS数据的一致与否直接关系到主备倒换的成功与否，日常制作数据中有部分采用自动同步方式实现，由于中兴软交换内部判断机制的问题或索引命名等问题很容易导致数据同步不成功。
2.2.2工作域双归属倒换方式设置目前由于双归属主备倒换判断机制尚不成熟，如果设置成自动方式将会给主用MSS正常运行带来不可预知的安全隐患，可能会造成主备不停倒换、双主等对业务有影响的现象。

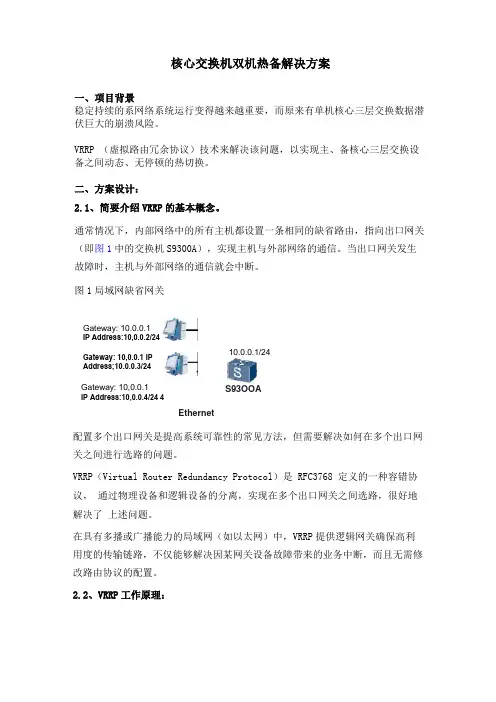

核心交换机双机热备解决方案
核心交换机双机热备解决方案一、项目背景稳定持续的系网络系统运行变得越来越重要，而原来有单机核心三层交换数据潜 伏巨大的崩溃风险。
VRRP （虚拟路由冗余协议）技术来解决该问题，以实现主、备核心三层交换设 备之间动态、无停顿的热切换。
二、方案设计：2.1、 简要介绍VRRP 的基本概念。
通常情况下，内部网络中的所有主机都设置一条相同的缺省路由，指向出口网关 （即图1中的交换机S9300A ），实现主机与外部网络的通信。
当出口网关发生 故障时，主机与外部网络的通信就会中断。
图1局域网缺省网关Gateway: 10,0.0.1 IP Address:10,0.0.4/24 4Ethernet 配置多个出口网关是提高系统可靠性的常见方法，但需要解决如何在多个出口网 关之间进行选路的问题。
VRRP （Virtual Router Redundancy Protocol ）是 RFC3768 定义的一种容错协议， 通过物理设备和逻辑设备的分离，实现在多个出口网关之间选路，很好地解决了 上述问题。
在具有多播或广播能力的局域网（如以太网）中，VRRP 提供逻辑网关确保高利 用度的传输链路，不仅能够解决因某网关设备故障带来的业务中断，而且无需修 改路由协议的配置。
2.2、 V RRP 工作原理：S93OOAGateway: 10.0.0.1IP Address:10,0.0.2/24Gateway: 10,0.0.1 IP Address;10.0.0.3/2410.0.0.1/24vrrp只定义了一种报文—- vrrp报文，这是一种组播报文，由主三层交换机定时发出来通告他的存在。
使用这些报文可以检测虚拟三层交换机各种参数，还可以用于主三层交换机的选举。
VRRP中定义了三种状态模型，初始状态Initialize，活动状态Master 和备份状态Backup，其中只有活动状态的交换机可以为到虚拟IP地址的的转发请求提供服务。
励磁系统在主备励倒换过程中可能出现的问题及对策
励 磁系 统在 主备 励倒 换过 程中 可能 出现 的 问题及对策
Ξ
曾 涛
(葛洲坝电厂 ,湖北 宜昌 443002)
摘 要 :通过对葛洲坝电厂主励磁装置 (主励) 与备用励磁装 置 ( 备励) 倒 换过程中 ,在 空载 、负载工 况下出 现种种 问题的 定性分析 ,总结主备励倒换过程中必须注意的问题和应该采取的相应对策 。
1. 工况倒换问题及对策 (1) 主励倒备励 主励倒备励的操作过程如下 :先将备励交流电源 6KV 开 关合上 ,检查 备励 输出 无电 压 ,合上备励 开关 ,在 空载时保持 发电机机端电压不变 、负 载时 保持无 功不 变的条 件下 ,先 减 小主励电压输出 ,然后 增加 备励 电压输出 ,这样交替 进行 ,当 主励无输出电流时 ,断开主励开关 ,倒换过程结束 。 ①空载工况 该操作主要是在 主备励 检修完 成后 的投运 试验 中进行 的。 倒换过程中必须注意的问题有两个 :一是在 合上备励开 关前必须确保备励无电压输出 ,否则可能造成机 组运行不稳 定 ,甚至 空载 过压 ;二是在合上备励开关 的瞬间 ,备励电流表 必然会有输出 ,此时并非 是调 压变不 在最 小位置 ,而 是因 主 励空载控制角工作在 80 - 90 度之间 ,转子 电压 的负 半周 经 备励二极管续流流 过备 励所致 。因转子 电压 负半周 经备 励 续流 ,只有转子电流正半 周流 入转子 ,所 以必 然造成 发电 机 机端电压升高 ,如果升高 的速 度过快 ,而 主励 调节器 调节 不
及时就有可能导致 空载过 压 。其发 生的 可能性 与调 节器的 控制方式有很大的关系 ,如 果当 时主 励调节器处 在恒机端电 压方式运行 ,调节 器将 在 10ms 内 及时调整控 制角 ,能保证 稳 定机端电压在给定值水平 ;如果 当时 主励调节器 以恒转子电 流方式运行 ,因转 子电流 取自阳 极电 流的折 算值 ,备 励开关 合上瞬间主励阳极电流并未发生变化 ,调节器控 制角将维持 不变 ,那 么空 载过 压将不 可避免 ,而 且空 载运行 时控 制角越 大 ,发生 过压 的可 能性 也就 越大 。
基于AMF25柴油发电机的主备切换控制改造
一、前言以239台为例，在2018年1月新采购了一台200KW 柴油发电机与一台ATS 柜，新的柴油发电机与原柴油发电机均为AMF25控制器，新ATS 与原ATS 的控制部分基本相同，均为市电和柴油发电机间的切换，不能实现两台柴油发电机之间的主备切换。
如何实现接入原有供配电系统，在不影响原有供配电及旁路的情况下，使得新ATS 作为两台柴油发电机之间的自动主备切换及还需保持原ATS 作为总输出的设计目标，本文着重介绍了一种简单的改造方法。
二、原柴油发电机及原ATS 控制原理原ATS 是溯高美的双电源切换开关，当切换开关电机在220V 供电的情况下，公共端317与316、315、314任意一个端口持续闭合，切换开关的电机做出相应的动作使得开关切换至相应的位置，即只要317与315持续闭合，314和316端口就会与317端口全部断开，切换开关切换至I 位置，为市电供电输出；317与314持续闭合，315和316端口就会与317端口全部断开，切换开关切换至II 位置，为柴油发电机供电。
在原有的倒换ATS 接线方案中，是由AMF25控制器发出指令完成的，在AMF25判断市电故障后（缺相，过欠压，频率故障等），控制柴油发电机控制箱内GOR 继电器来完成对ATS 切换开关的倒换，原柴油发电机控制箱内GOR 继电器的接线图为图2所示。
此GOR 继电器为3组常开常闭触点，直流12V 线包控制，其中触点1,3,4为一组，触点5,6,7为一组，触点8,9,11为一组；触点2,10为线包控制引脚。
触点1接163线，触点4接162线，触点3空置；触点6接160线，触点7接161线，触点5为空；触点8,9,11全部空置；触点2接电瓶正极（充电器正极）即+12V，触点10接AMF25控制器的B03端口。
利用万用表测量后发现，160与162是同一组控制线，同时与原ATS 切换开关控制端口317是同一组线；161与原ATS 切换开关控制端口314是同一组线；163与原ATS 切换开关控基于AMF25柴油发电机的主备切换控制改造李孟轩 欧阳晓 阮鉴杰 赵北林（广西广播电视技术中心桂林分中心）摘要：本文着重介绍了两台AMF25控制器的柴油发电机在外电故障的情况下实现主用柴油发电机自动启动供电，当主用柴油发电机因故障不能启动或故障停机后自动转换备用柴油发电机供电的主备切换控制改造。
铁路既有线轨道设备倒换技术分析赵云雷
铁路既有线轨道设备倒换技术分析赵云雷摘要：本文结合沈阳枢纽浑河等7站CTC改造工程、三十里堡等4站早期计算机联锁设备改造工程施工转线轨道设备倒换施工的实例，详尽的论述了在既有电气化铁路信号联锁施工转线过程中轨道设备倒换的技术要点和操作流程。
为繁忙干线、枢纽站信号联锁改造施工转线轨道设备倒换施工积累了真实的施工经验，可供类似工程施工借鉴。
关键词：既有线信号联锁施工转线轨道设备倒换1导言浑河站是沈阳铁路枢纽非常重要的中枢站，沈大线贯通南北，通过浑揽、浑榆分别连接沈山线和苏抚线，两个咽喉接发车口12个，车流密度大。
三十里堡、得利寺、松树、万家岭等4站位于繁忙的沈大干线，信号施工转线时间非常短，车站联锁设备转线施工时间至少得5个小时，完全停轮施工影响旅客列车运行时间太长，最终施工方案是前两个小时正线非正常行车。
列车非正常运行期间接触网不停电，非正常运行期间要尽快完成信号设备倒换等实物工作量，否则后续联锁试验无法进行；首先保证作业人员人身安全，其次要保证电力机车回流畅通，以免损坏轨道器材设备。
2施工转线轨道设备倒换施工技术分析在铁路枢纽站和铁路繁忙干线电气化区段计算机联锁改造施工中，站内25HZ电码化轨道设备需要进行倒换，即拆除既有轨道箱、扼流变压器和钢轨引接线，安装新轨道箱、扼流变压器和钢轨引接线。
更换工作要在施工转线开始尽快完成，轨道区段调试的好坏是进行道岔、信号机、电码化等试验的前提条件。
这就要求施工前的准备工作必须到位，倒换时要严格执行作业流程。
2.1轨道设备更换原则以设计文件为准则，严格依据设计标准施工。
2.2轨道箱和扼流变压器安装根据施工图纸，在既有轨道设备旁临时安装新轨道箱和扼流变压器。
进行电缆配线、导通。
开通前15日利用天窗，将既有轨道箱和扼流变压器前移并下卧至高出轨面200mm。
新轨道箱和扼流变压器按正位安装，其外边沿距钢轨内沿1200mm，绝缘两侧的扼流变压器中心距离为1200mm。
轨道箱跟对应扼流变压器距离为300mm，轨道箱与扼流变压器顶面在同一高度，且轨道箱基础面与钢轨面在同一高度；扼流钢轨引接线长线安装在远离绝缘节侧，短线安装在靠近绝缘节侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主备机倒换系统的改造分析
摘要随着广播电视事业的飞速发展，近两年我台几个频道的电子管发射机都配备了固态发射机，我们使用的多数是吉兆生产的固态发射机，没有备机连锁及同轴开关，订购的同轴开关只能电动不能自动。
本技术改造一是利用原有电子管发射机上同轴开关来快速实现主备机之间的倒换；二是固态与固态发射机互为主备机时要增加电路，利用订购的同轴开关实现倒换，从而确保我台广播电视的安全播出。
关键词广播电视；发射机技术；应用科技
中图分类号g22 文献标识码a 文章编号 1674-6708（2013）
92-0028-02
1同轴开关的分类
同轴开关是广播电视发射工作中一种非常重要的连接器，是用来实现主备发射机连通天线或假负载的切换设备。
同轴开关的应用大大降低了广播电视台的无线发射停播率。
较为常见的有以下几种：1） u字型硬同轴连接管。
实现方法是人工或电动插拔，这种形式效率低，操作不方便，目前已淘汰；
2）使用等于发射频率1/4波长的传输线实现切换。
这种形式的产品也由于操作复杂、尺寸过大而已不再使用；
3）最常用的是刀状内导体的接触机构，实现内导体的不同端口之间的连通。
由于这种产品操作方便，可靠性高，所以得到了普遍应用。
2同轴开关应用要求和技术指标
由于同轴开关是一种连通式的射频连接器件，它应该能实现发射功率的无损耗传输，能实现大功率广播电视信号的传输和切换。
在实际应用中有如下要求：
1）体积小；
2）重量轻；
3）工作稳定可靠；
4）有手动、自动切换功能，并能自动控制主备机高压。
主要技术指标：
1）额定功率容量合适（由于广播电视台的无线发射功率从几百w 到几十kw不等）；
2）反射功率小（插入损耗一般应≤0.1db）；
3）端口隔离度高（不同端口间的隔离度≥60db）；
4）能实现快速切换（倒换时间<1秒钟）。
3使用同轴开关连锁原理应遵循的原则及技改应用
根据以上要求，现在的广播电视台及发射机厂家在实际应用中都是使用刀状内导体的同轴开关。
为了保证广播电视台的安全播出，使用的同轴开关要具有主备发射机连锁互动功能，即具有以下功能：
1）同轴开关的倒换功能只有在主备机器都停机时才能实现，任意一台机器在工作时都不能倒换；
2）主机上天线工作时，备机无法启动工作；反之备机上天线工
作时，主机无法启动工作；
3）无论是主机或备机工作，当同轴开关没有完全接触良好时，都无法正常开机。
现在所使用的刀状同轴开关自身都设计有连锁控制接点（常开、常闭接点），合理的利用这些接点就能实现主、备发射机之间的连锁倒换。
下面分别是我台电视发射机和调频发射机连接同轴开关的连锁实例：
（1）电视发射机之间的连锁。
我台的安徽影视频道有两台发射机，主机是北京广播器材厂生产的电子管发射机，备机是北京吉兆公司生产的全固态发射机。
由于北京广播器材厂生产的发射机都具有连锁互动功能，而吉兆公司生产的全固态发射机没有此功能，因此我们对这台备机的电控电路进行了改动，从而也具有了连锁互动功能。
方法如下：
图2实线部分是我台安徽影视频道主机的同轴开关倒换电机控制电路图（主机高压二档正常的常闭接点是k6，备机正常工作的联锁常闭接点是k6′（无备机时短接），备机主电源的交流接触器常闭接点是x6，同轴开关从主机位倒至备机时k14闭合，同轴开关从备机位倒至主机时，k15闭合）。
改动后的工作原理是：将k6’短接线去掉，将两个端点分别按虚线接到备机的主电源的交流接触器常闭接点x6上。
备机工作时，x6断开，同轴开关电机因无电而不动作；主机工作时，k6断开，同轴开关电机也因无电而不能动作；（2）调频发射机之间的连锁。
我台的安徽新闻综合广播有两台
北京吉兆公司生产的全固态发射机，一台10kw为主机，一台3kw
为备机。
由于这两台机器都没有设计同轴开关连锁电路，而我们自购的同轴开关也没有设计机器连锁用的常开、常闭接点。
因此我们在设计这套主备机倒换电路时将主、备机风机交流接触器的常闭接点互相串入对方的开机电路中，从而实现主、备机连锁互动。
即当主机工作时，控制电源220v经备机的风机交流接触器的常闭接点接入，而此时备机因主机在工作（风机交流接触器的常闭接点断开）而没有控制电源原理不能工作。
3结论
我台的所有主、备发射机的倒换系统经过上述改动已有三年时间，在这期间，该系统工作稳定，取得了明显的效果，同时也也节约了大量的资金成本。
参考文献
[1]王诚忠，华文.电视发射机主备倒换控制电路的改造与优化储怀川[j].视听界（广播电视技术）， 2011，2.。
