注意电容和电感的串并联关系

注意电容和电感的串并联关系电容和电感是电路中常见的元器件，它们在电路中起着非常重要的作用。

在电路设计和应用中，了解电容和电感的串并联关系是非常重要的。

首先，让我们来了解一下电容和电感的基本概念。

电容是一种可以存储电荷的元器件。

当两个带有电荷的导体之间存在电势差时，它们之间就会形成一个电场。

电容器就是利用电场将电荷存储起来的器件。

通常，电容的单位是法拉（F）。

电感是一种可以存储磁能的元器件。

当通电的导线形成一个线圈时，会在周围产生一个磁场。

电感器就是利用磁场将能量存储起来的器件。

通常，电感的单位是亨利（H）。

在电路中，电容和电感可以串联或并联连接。

首先，我们来看一下电容的串并联关系。

当电容器串联连接时，它们的电容值会减小。

如果有n个相同的电容器C串联连接，总的电容值CT可以用以下公式来计算：CT = 1 /（1/C1 + 1/C2 + ... + 1/Cn）这意味着当电容器串联连接时，总的电容值会小于任何一个单独电容器的电容值。

这是因为串联连接会增加电容器之间的等效距离，从而降低了电容值。

当电容器并联连接时，它们的电容值会增加。

如果有n个相同的电容器C并联连接，总的电容值CT可以用以下公式来计算：CT = C1 + C2 + ... + Cn这意味着当电容器并联连接时，总的电容值会等于所有电容器的电容值之和。

这是因为并联连接会使电容器之间的等效电场增加，从而提高了电容值。

接下来，我们来看一下电感的串并联关系。

当电感器串联连接时，它们的电感值会增加。

如果有n个相同的电感器L串联连接，总的电感值LT可以用以下公式来计算：LT = L1 + L2 + ... + Ln这意味着当电感器串联连接时，总的电感值会等于所有电感器的电感值之和。

串联连接会使电感器之间的等效磁场增加，从而提高了电感值。

当电感器并联连接时，它们的电感值会减小。

如果有n个相同的电感器L并联连接，总的电感值LT可以用以下公式来计算：1 / LT = 1 / L1 + 1 / L2 + ... + 1 / Ln这意味着当电感器并联连接时，总的电感值会小于任何一个单独电感器的电感值。

LCR电桥中串联和并联的选择使用

L C R电桥中串联和并联的选择使用The Standardization Office was revised on the afternoon of December 13, 2020LCR电桥中串联和并联的选择使用数字电桥操作面板都有“串联”和“并联”按键供用户选择，这串联和并联不是物理连结，而是内在计算模式的改变，以改变计算模式得到理想的测试精度。

理论上电感正弦波激励响应电压超前电流90度，电容电压落后电流90度。

实际测量中由于铜阻和各种损耗的存在，超前或落后都小于90度，这种损耗在测量中以副参数出现，电感损失角的正切值的倒数称品质因素Q值。

同样电容损失角的正切值称损耗因子DF。

数字电桥进行高精度量化，要建立适当的数学模型，经过一些数学运算，得到各种参数值。

在整个过程中，把损耗的影响用电阻等效和电感或电容串并联。

见图1所示：图1 损耗的影响用电阻等效和电感或电容串并联对于电阻根据实际应用，可以等效为电阻和小电感的串联或电阻和小电容的并联。

每种等效都可以通过数学运算得到主副参数值，运算过程中，如果中间数据保持的位数很多，上述等效运算的主副参数值是一样的。

实际上计算机或单片机受资源的限制，只能在有限位数下运算，一种等效得到一定的计算精度。

大阻抗器件用并联模式计算精度高，小阻抗器件用串联模式计算精度高，被测件的阻抗决定数字电桥串并联的选择。

阻抗小于1K用串联，1K到几十K串并联都可以，还是建议用串联。

阻抗大于几百K或M的量级就用并联模式。

被测件是大电感（比如现在LCD背光电源变压器），或小电容用并联。

被测件是小电感或大电容用串联。

特别注意的是阻抗决定串并联模式，阻抗和测试頻率有关，电感是ωL电容是1/ωC，小电感小电容适当提高测试頻率可以提高测量精度。

实际运用中串联模式使用比较多。

串联并联运算见下面公式：电阻和电感电阻和电容电阻电容电感测量方法参考：电阻低于1KΩ,选择串联120Hz(100Hz)通常称为直流电阻测量,选择低频减小交流影响,选串联模式减小被测件等效串联电感的影响.电阻大于等于1KΩ,选择并联120Hz(100Hz),选择低频减少交流影响,选择“并联”,是因为测量过程中出现电抗部份,等效为被测件并联一个电容呈现的高电抗,用并联模式减小这种影响,如果Q＜,已存在小电容影响.电容小于2nF,选择,选择串联1KHz,选用高的测试信号可提高测试精度,同样能测量大于1000μF以上电容.电感小于2mH,用串联1KHz,选择高测试频率可提高测试精度.电感大于200H,并联,120Hz,选择低测试频率可提高测试精度。

交流电路电阻、电感和电容的串、并联实验

6. 分析并联电路特性
7. 对比串并联电路特性
使用测量仪表分别测量并联电路中的电压、电流和功率因数等参数，并记录数据。
根据测量数据，分析并联电路中电阻、电感和电容对电路特性的影响，如阻抗、相位角等。
将串联电路和并联电路的测量数据进行对比，分析两种不同连接方式对电路特性的影响。
实验步骤
2. 在连接电路时，应注意正负极的连接顺序，避免短路或接反导致实验失败或损坏实验器材。
电容串联实验数据记录与处理
04
电阻、电感、电容并联实验
并联电路中各元件的电压相等，即U1=U2=U3=…=Un。
并联电路的总电流等于各元件电流之和，即I=I1+I2+I3+…+In。
并联电路具有分流作用，即每个元件分得的电流与其电阻成反比。
01
02
03
04
并联电路特点分析
数据记录
记录各电阻的阻值和总电阻的阻值，以及实验过程中的其他相关数据。
通过实验数据，我们验证了交流电路中欧姆定律、基尔霍夫定律等基本原理的正确性。
串联电路中，总阻抗等于各元件阻抗之和，而并联电路中，总阻抗的倒数等于各元件阻抗倒数之和。
实验结果还表明，在特定频率下，电感和电容的阻抗相等，此时电路处于谐振状态，电流达到最大值。
实验结论总结
进一步研究不同频率下电阻、电感和电容的串并联特性，以及它们对电路性能的影响。
交流电桥
交流电桥是一种测量交流电路阻抗和相位差的实验仪器。通过调节电桥平衡，可以测量出待测电路的阻抗和相位差。
实验原理
阻抗
01
在交流电路中，阻抗是表示元件对电流阻碍作用的物理量，包括电阻、电感和电容的阻抗。阻抗的大小和相位角反映了元件对电流的阻碍程度和电流与电压之间的相位关系。

电容电感的串并联

1 L1
tu(ξ)dξ
u L1
-
L2 等效 u L
-
i2

1 L2
tu(ξ)dξ
ii1i2L 11L 12tu(ξ)dξ
1 L
t u(ξ)dξ

L1 L11L12L1L1LL 22
电感并联求等效电感与电阻并联求等效电阻类似！

1 C
ti(ξ)dξ
i
+
C1 u
+ +-u1
等效
+
u
C2 u2
i C
-
-
C C1C2 C1 C2
电路
电容串联求等效电容与电导串联求等效电导类似！与电阻并联求等效电阻公式类似！
电路
串联电容的分压
u1

1 C1
ti(ξ)dξ
i
+
C1
++
u1
i
u2

1 C2
ti(ξ)dξ
电路
6.1 电容元件 (capacitor)
1、电容器 + + + + +q
– – – – –q
线性电容元件：任何时刻，电容元件极板上的电荷q与电压 u 成正比。
2、电路符号
C
电路
3. 元件特性
i
与电容有关两个变量: C, q 对于线性电容，有： q =Cu
+
u
+ C
C
def

q
，C 称为电容器的电容
电路
作业：
6.1、7、8
6、电容元件的功率和能量
在电压、电流关联参考方向下，电容元件吸收的功率为

电感和电容的串联电路

05
电感和电容的串联电路问题与解决方案
常见问题与故障排除
电压不匹配
在串联电路中，如果电感和电容的电压不匹配，会导致电路工作异常。解决方案是选择电压匹配的电感和电容。
相位问题
电感和电容的相位不同，可能导致电路工作不稳定。解决方案是调整电感和电容的相位，使其相互匹配。
电阻不匹配
串联电路中的电阻不匹配会导致电流分配不均，影响电路性能。解决方案是调整电阻值，使电流分配均匀。
串联电路的阻抗特性
总阻抗
频率响应
电感和电容的串联电路的总阻抗等于各元件阻抗的矢量和，即总阻抗等于电感阻抗与电容阻抗的和。
在电感和电容的串联电路中，总阻抗随频率的变化而变化，因此电路对不同频率的信号具有不同的响应特性。
阻抗角
总阻抗的阻抗角等于各元件阻抗角的矢量和，即总阻抗的阻抗角等于电感阻抗角与电容阻抗角的和。
3. 开启电源，逐渐调节电压，观察电流表和电压表的读数变化。
2. 将电源、电感、电容和测量仪表按照电路图正确连接。
4. 记录不同电压下的电流和电压数据，绘制曲线图。
实验结果与分析
实验结果
在电感和电容的串联电路中，随着电源电压的增加，电流会逐渐增大，但当电压达到一定值时，电流不再增加，呈现饱和状态。同时，电路中的总电压（电源电压与元件上的电压降之和）会随着电流的增加而增加。
串联电路的电压特性
电压相位差
在电感和电容的串联电路中，电感元件上的电压与电流相位差为 90度，而电容元件上的电压与电
流相位差为-90度。
电压幅度
电感元件和电容元件上的电压幅度与它们的电抗值成正比，因此串联电路的总电压幅度等于各元
件电压幅度和电容元件对电压变化的响应不同，因此串联电路中的电压会呈现一定的变化规律。

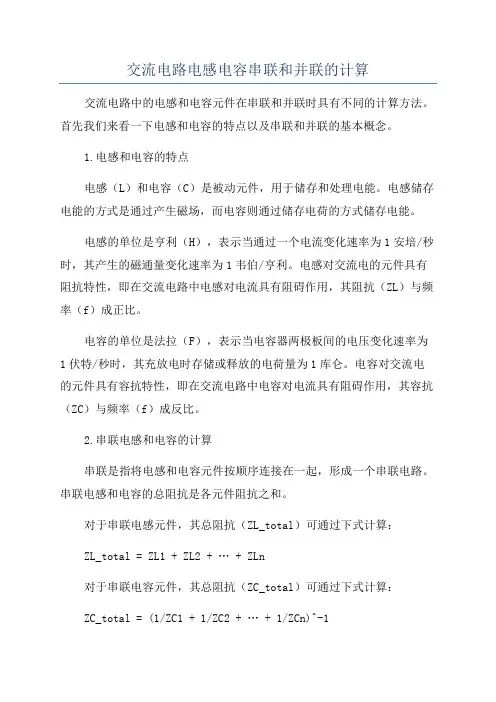

交流电路电感电容串联和并联的计算

交流电路电感电容串联和并联的计算交流电路中的电感和电容元件在串联和并联时具有不同的计算方法。

首先我们来看一下电感和电容的特点以及串联和并联的基本概念。

1.电感和电容的特点电感（L）和电容（C）是被动元件，用于储存和处理电能。

电感储存电能的方式是通过产生磁场，而电容则通过储存电荷的方式储存电能。

电感的单位是亨利（H），表示当通过一个电流变化速率为1安培/秒时，其产生的磁通量变化速率为1韦伯/亨利。

电感对交流电的元件具有阻抗特性，即在交流电路中电感对电流具有阻碍作用，其阻抗（ZL）与频率（f）成正比。

电容的单位是法拉（F），表示当电容器两极板间的电压变化速率为1伏特/秒时，其充放电时存储或释放的电荷量为1库仑。

电容对交流电的元件具有容抗特性，即在交流电路中电容对电流具有阻碍作用，其容抗（ZC）与频率（f）成反比。

2.串联电感和电容的计算串联是指将电感和电容元件按顺序连接在一起，形成一个串联电路。

串联电感和电容的总阻抗是各元件阻抗之和。

对于串联电感元件，其总阻抗（ZL_total）可通过下式计算：ZL_total = ZL1 + ZL2 + … + ZLn对于串联电容元件，其总阻抗（ZC_total）可通过下式计算：ZC_total = (1/ZC1 + 1/ZC2 + … + 1/ZCn)^-13.并联电感和电容的计算并联是指将电感和电容元件同时连接到一个节点上，形成一个并联电路。

并联电感和电容的总阻抗是各元件阻抗的倒数之和的倒数。

对于并联电感元件，其总阻抗（ZL_total）可通过下式计算：ZL_total = (1/ZL1 + 1/ZL2 + … + 1/ZLn)^-1对于并联电容元件，其总阻抗（ZC_total）可通过下式计算：ZC_total = ZC1 + ZC2 + … + ZCn4.并联电感和电容的共振在一些特定频率下，电感和电容的串联和并联可能会产生共振现象。

共振频率是指电路中电感和电容元件共同产生最大电压或最大电流时的频率。

电感的串并联

电感的串并联电感是电路中常见的元件之一，它具有储存和释放电磁能量的能力，广泛应用于各个领域。

在电路中，电感可以串联或并联连接，不同的连接方式会影响电路的性能和特性。

首先，我们先来了解一下电感的串联连接。

串联连接是指将多个电感依次连在一起，电流在每个电感中依次流过。

在串联连接中，电感的等效电感值等于各个电感的电感值之和。

换句话说，串联连接会增加电感的总电感值。

串联电感的应用非常广泛，尤其在信号处理和滤波电路中。

在调谐电路中，串联电感可以用于控制信号的频率范围，使其能够通过特定频率的信号。

此外，串联电感还可以用于滤波电路中，通过改变电感值来滤除或增强特定频率的信号。

接下来，我们来了解一下电感的并联连接。

并联连接是指将多个电感同时连接到电路中，它们的两端相连。

在并联连接中，电感的等效电感值等于各个电感的倒数之和的倒数。

换句话说，并联连接会减小电感的总电感值。

并联电感在实际应用中也非常常见。

在电源和信号传输线路中，由于电流的变化率较高，需要使用低电感系数的元件来减少感应电压和电流的误差。

并联电感可以将电感的总电感值减小，从而提高电流的传输效率。

电感串联和并联的应用在实际电路中经常同时存在。

例如，在调谐电路中，可以使用串联电感来选择特定的频率范围，然后使用并联电感来滤除或增强特定频率的信号。

这样可以实现更精确的调谐和滤波效果。

需要注意的是，电感的串并联连接不仅仅影响电感的总电感值，还会影响电感的内阻和互感等特性。

串联连接会增加电感的内阻，而并联连接会减小电感的内阻。

互感是指在电感之间的相互作用，串联电感会增强互感，而并联电感会减小互感。

综上所述，电感的串并联连接在电路设计中起着重要的作用。

串联连接可以增加电感的总电感值，而并联连接可以减小电感的总电感值。

在实际应用中，根据电路需要选择合适的连接方式，以达到期望的电路性能和特性。

电容与电感的串并联电路

电容与电感的串并联电路电容与电感是电路中常见的两种元件，它们在电路中具有重要的作用。

在电路中，电容和电感可以进行串联和并联的组合，形成串并联电路。

本文将探讨电容与电感的串并联电路的特点、计算方法和应用。

一、串联电路特点及计算方法串联电路是指电容和电感依次相连，电流在两个元件之间流动的电路。

串联电路中，电容和电感的总阻抗等于它们的阻抗之和。

电容和电感的串联电路示意图如下：（插入示意图）在串联电路中，电容的阻抗由以下公式计算：Zc = 1 / (jωC)其中，Zc为电容的阻抗，j为虚数单位，ω为频率，C为电容值。

电感的阻抗由以下公式计算：Zl = jωL其中，Zl为电感的阻抗，L为电感值。

串联电路的总阻抗Zs等于电容阻抗Zc和电感阻抗Zl之和：Zs = Zc + Zl串联电路中的电压分布按照电阻比例进行，即电压在电容和电感之间按阻抗比例分配。

二、并联电路特点及计算方法并联电路是指电容和电感同时连接在电路中，电流分别通过电容和电感的电路。

并联电路中，电容和电感的总阻抗等于它们的阻抗之和的倒数。

电容和电感的并联电路示意图如下：（插入示意图）在并联电路中，电容的阻抗由以下公式计算：Zc = 1 / (jωC)电感的阻抗由以下公式计算：Zl = jωL并联电路的总阻抗Zp等于电容阻抗Zc和电感阻抗Zl的倒数之和：Zp = 1 / (1/Zc + 1/Zl)并联电路中的电流分布通过电压比例进行，即电流在电容和电感之间按电压比例分配。

三、串并联电路的应用串并联电路在电子电路中有广泛的应用。

以下是几个典型的应用场景：1. 高通滤波器和低通滤波器：串并联电路可以用于构建不同频率特性的滤波器。

通过调节电容和电感的参数，可以实现对特定频率的信号进行滤波，达到去除高频或低频成分的目的。

2. 变压器：串并联电路在电力系统中常被用于构建变压器。

变压器通过串联和并联的电感，实现对电压的升降转换，并且能够有效进行能量传输。

3. 谐振电路：串并联电路可以用于构建谐振电路。

电阻、电容、电感的串联与并联[整理版]

电阻、电容和电感的串联与并联
两电阻R1和R2串联及并联时的关系：
两电容C1和C2串联与并联时的关系：
无互感的线圈的串联与并联：
两线圈串联：L= L1+ L2
两线圈并联：L= L1L2/（L1+ L2）有互感的线圈的串联与并联：
有互感两线圈顺串（异名端相接）：L（顺）= L1+ L2+2M
有互感两线圈反串（同名端相接）：L（反）= L1+ L2 -2M
L（顺）-L（反）=4M，M= [L（顺）-L（反）] /4
有互感两线圈并联：L（并）=（L 1 L2-M2）/（L1+ L22M）
（2M项前的符号：同名端接在同一侧时取-，异名端接在同一侧时取+。

）
（L1 L2-M2）≧0，M≤L
L21
M（最大）=L
L21
互感的耦合系数：K= M /L
L21
电桥
直流电桥由4个电阻首尾相接构成菱形，共4端，A、C端接电源，B、D端之间为零位检测（检流计）。

上下两臂平衡时，B、D端电压差为零，检流计电流读数为0。

电桥平衡的条件：R1/R3= R2/R N（或R1R N= R2R3）
R1、R2、和R3为阻值已知标准电阻，被测电阻R N = R2R3 / R1
将4个电阻换为阻抗，即得到交流电桥。

多电容电阻串并联响应

多电容电阻串并联响应
电容和电阻的串并联响应是电子学中非常重要的概念。

1. 电容的串并联：当电容C1、C2串联时，总电容C=C1C2/（C1+C2），总电容减小，比最小的电容也小。

当电容并联时：总电容C=C1+C2，比任何一个电容都大。

形式上和电阻相反，但是本质上电阻值和电容在概念上是不对等的，电阻和电容的容抗才是对等的，单位都是欧姆。

当电容串联时，相当于极板间的距离增加，因此总电容降低，当电容并联时相当于极板的面积增加，因此总电容增加。

2. 电阻的串并联：我们知道串联就是电阻R1、R2首尾依次相连，它们的总电阻R=R1+R2，也就是串联后总电阻为各个电阻之和，总阻值增加，大于任何一个相串联的电阻。

并联就是电阻R1、R2首首、尾尾相连，它们的总电阻为R=R1R2/（R1+R2），总阻值降低，比最小的电阻也小。

当电阻串联时相当于导体的长度增加，因此总阻值增加；当电阻并联时相当于导体的截面积增加，因此总阻值降低；这样和前面的计算相统一。

在实际应用中，并联电阻用的多，串联电容用的比较少。

在实际电路设计过程中如果需要用到电容串联的情况也最好加平衡电阻。

交流电路电感电容串联和并联的计算

交流电路电感电容串联和并联的计算摘要：一、理解交流电路中电感、电容、电阻的基本概念及性质二、掌握电感、电容、电阻串联和并联的计算方法三、应用实例分析正文：在交流电路中，电感、电容和电阻的串联和并联计算是电气工程中常见的任务。

以下将详细介绍如何计算这两种情况。

一、电感、电容、电阻串联计算1.分别求出电感、电容、电阻的感抗、容抗和阻抗。

2.计算串联电路的总阻抗，使用欧姆定律计算电压、电流和阻抗的关系。

实例：设电感XL=10Ω，电容XC=10Ω，电阻R=10Ω，电压U=100V，则总阻抗Z=√(RXL+RXC)=√(100×10+100×10)=100Ω电流I=U/Z=100V/100Ω=1A二、电感、电容、电阻并联计算1.计算电感、电容、电阻的等效阻抗，分别用欧姆定律计算电压、电流和阻抗的关系。

2.计算并联电路的总电流，根据电流分配定律计算各元件的电流。

实例：设电感XL=10Ω，电容XC=10Ω，电阻R=10Ω，电压U=100V，则电感的等效阻抗XL"=XL/(1+jωC)=10/(1+j×10×10)=10Ω电容的等效阻抗XC"=1/(jωC)=1/(j×10×10)=1/100Ω并联电路的总阻抗Z"=1/(1/XL"+1/XC")=1/(1/10Ω+1/100Ω)=100Ω总电流I"=U/Z"=100V/100Ω=1A电阻的电流I1=I"×R/Z"=1A×10Ω/100Ω=0.1A电感的电流I2=I"×XL"/Z"=1A×10Ω/100Ω=0.1A电容的电流I3=I"×XC"/Z"=1A×1/100Ω/100Ω=0.01A通过以上计算，我们可以看出在交流电路中，电感、电容、电阻的串联和并联计算方法具有一定的规律。

电阻、电感、电容元件的串、并联

+ _
+ i+
u C_
_
_
根据KCL：
du du
du
i i1 i2 in C1 C2 Cn
dt dt
dt
du du (C1 C2 Cn) C
dt dt
C 称为 n 个并联电容的等效电容，其值为：
n
C C1 C2 Cn Ci i 1
三、电感元件的串联与并联
2. 电感的并联
i +
i +
u
L1
L2
Ln
u
L
_
_
L 称为 n 个并联电感的等效电感，其值为：
1 1 1 1 n 1
L L1 L2
Ln L i1 i
点，所以它们的等效电阻与R1和R6
相串联。
解：
Rab=R1+ R6+(R2//R3)+(R4//R5)
电阻混联电路的等效电阻计算，关键在于正确找出电路的连接点，然后分别把两两结点之间的电阻进行串、并联简化计算，最后将简化的等效电阻相串即可求出。
例2-1 求图(a)所示电路a、b两端点间的等效电阻。
Rab
(2 1) 3 2 1 3
1.5
二、电容元件的串联与并联
1. 电容的串联
i C1 C2
+
+
_ u1
+
_ u2
u
_
Cn
+
_ un
+i C
u
_
每个电容两端的电压与电流的关系为(设每个电容的初
始储能为零)：
uk
1
Ck
tidt
0
(k 1,2,...,n)

交流电路电阻、电感和电容的串、并联实验

实验注意事项:
1 用灯泡作电阻, 通过本实验加深对电路中电容, 电感元件阻抗的认识, 特别是其电压与电流间的相位关系的理解. 2 换接电源时, 一定要关断电源, 停电操作; 接线一定用封闭式接头线 3 使用自耦变压器时, 输入端与输出端绝对不能反接, 使用前使用后调零, 注意安全 (从零调起, 用后退回0位) 4 不能用交流电去测实验台上标示的电阻,( 低压小功率电阻)
实验四交流电路电阻、电感和电容的串、并联实验
• 一. 实验目的 • 用实验方法验证电阻、电感和电容串联的电路中，总电压等于各元件上电压的相量和。 • 在电阻、电感和电容并联的电路中，总电流等于通过各元件电流的相量和。
二. 原理及说明
• 三. 仪器设备 • 电工实验装置 : DG032、 DY02T 、 DG054-1T
电路原理及相量图示范
• 3. 按下图接线。调节电压U=30V，按表三测出各电压和电流值。
五、数据处理
表所测数据分别作出它们的相量图:
• RC串联: • RLC串联: • RLC并联:
5 数字交流电压表用500V档, 电流表用2A 档.
• 四. 实验步骤 • 1、按下图接线，调节电压使U=50V，按表一测出电流及电压值。用实验方法验证在R、C串联电路中总电压等于各元件上电压的相量和;
• 2. 按下图接线。调节电压使U=80V，按表二测出各电流和电压值, 实验2将交流电压调至0位------断电,按原理图接线： • （1）.接好A、V表表线； • （2）将R、L、C串接； • （3）再接电源。------教师检查通过------通电,用电压表监测调压器电压输出,细心将电压调至80V------按表二测试并记录有关数据――断电――原始数据交教师检查通过――整理接线及实验台，结束实验。

电容电感串等效方式

电容电感串等效方式
标题：电容电感串等效方式的解析
一、引言
在电子电路中，电容和电感是非常重要的元件。

它们在电路中的表现形式各异，可以单独使用，也可以组合在一起使用。

当电容和电感串联时，我们可以将它们看作是一个等效元件，这种等效方式在电路分析中有很重要的作用。

二、电容电感串并联等效原理
1. 电容电感串联等效：当电容C和电感L串联时，总的阻抗Z是两者的阻抗之和。

即：
Z = Zc + Zl = 1/(ωC) + ωL
其中，ω是角频率，C是电容，L是电感。

2. 电容电感并联等效：当电容C和电感L并联时，总的阻抗Z是两者的阻抗之积除以两者的阻抗之和。

即：
Z = (Zc * Zl) / (Zc + Zl) = (1/(ωC)) * (ωL) / ((1/(ωC)) + (ωL))
三、电容电感串等效方式的应用
电容电感串等效方式在许多实际应用中都有所体现，例如在滤波器设计、振荡器设计以及电力系统等领域。

通过这种方式，我们能够更方便地理解和分析电路的行为，从而更好地进行电路设计和优化。

四、结论
总的来说，电容电感串等效方式是一种非常有用的电路分析工具。

它使我们能够简化复杂的电路，更好地理解电路的工作原理，从而有助于我们设计出更好的电子设备。

因此，对这一概念的理解和掌握对于电子工程师来说至关重要。

电感和电容的串并联组合

电感和电容的串并联组合在电路中，电感和电容是非常常见的两种电子元件。

它们各自具有不同的特性和作用，可以通过串并联的方式进行组合，以实现不同的电路功能和应用。

本文将从串联和并联两个方面介绍电感和电容的组合使用。

一、电感和电容的串联组合串联是指将多个电子元件按照一定的顺序连接在一起，电流依次通过各个元件。

当电感和电容串联时，它们的电流是相同的。

在电感的串联组合中，电感的总电感（Lt）等于各个电感的总和，即：Lt = L1 + L2 + L3 + ...而在电容的串联组合中，电容的总电容（Ct）等于各个电容的倒数之和的倒数，即：1 / Ct = 1 / C1 + 1 / C2 + 1 / C3 + ...电感和电容的串联组合能够提供更高的总电感和总电容，以满足某些电路对电感或电容较高需求的情况。

例如，在无线通信领域中的射频滤波器设计中，需要使用串联电感和电容以实现特定频率范围的信号滤波和频率选择。

二、电感和电容的并联组合并联是指将多个电子元件同时连接在一起，电流分别通过各个元件。

当电感和电容并联时，它们的电压是相同的。

在电感的并联组合中，电感的总电感（Lp）等于各个电感的倒数之和的倒数，即：1 / Lp = 1 / L1 + 1 / L2 + 1 / L3 + ...而在电容的并联组合中，电容的总电容（Cp）等于各个电容的总和，即：Cp = C1 + C2 + C3 + ...电感和电容的并联组合能够提供更高的总电压、更大的电流和更低的等效电阻，以满足某些电路对功率传输和信号放大的需求。

例如，在直流电源滤波电路中，通过并联使用电容可以实现对直流信号的滤波和平滑。

三、电感和电容的串并联组合除了单独的串联和并联组合，电感和电容还可以同时进行串联和并联的组合。

在电感和电容同时进行串并联组合时，需要根据具体电路的要求来决定串并联的顺序和数量。

通过合理的串并联组合，可以实现更复杂的电路功能和性能。

例如，在无线电收发器中的耦合电路中，通过同时串联和并联使用电感和电容，可以实现对特定频段信号的输入、输出和耦合。

串联并联比例 -回复

串联并联比例-回复串联并联比例是电路中常用的概念，它描述了电路中电阻、电容、电感等元件的连接方式。

本文将逐步解释串联与并联的概念、计算方法及其应用。

1. 串联和并联的概念在电路中，串联是指将元件依次连接在一起，形成一个电流路径，而并联则是将元件连接在一起，形成一个电压路径。

串联和并联连接方式主要应用于电阻、电容和电感等元件。

2. 串联的计算方法当电阻（或电容、电感）元件串联时，它们共享相同的电流，而电压在元件间分配。

假设有n个串联的元件，它们的电阻（或电容、电感）分别为R1，R2，...，Rn，则总电阻（或总电容、总电感）为它们的直接相加：总电阻（或总电容、总电感）= R1 + R2 + ... + Rn3. 并联的计算方法当电阻（或电容、电感）元件并联时，它们共享相同的电压，而电流在元件间分配。

假设有n个并联的元件，它们的电阻（或电容、电感）分别为R1，R2，...，Rn，则总电阻（或总电容、总电感）的倒数为它们的直接相加的倒数：1/总电阻（或总电容、总电感）= 1/R1 + 1/R2 + ... + 1/Rn4. 应用举例（1）电阻的串联和并联：假设有两个电阻R1和R2，串联连接时，总电阻为R1 + R2；并联连接时，总电阻为1/(1/R1 + 1/R2)。

举例：如果R1=2欧姆，R2=3欧姆，那么串联连接时总电阻为5欧姆，而并联连接时总电阻为1/(1/2 + 1/3) = 1.2欧姆。

（2）电容的串联和并联：假设有两个电容C1和C2，串联连接时，总电容为C1 + C2；并联连接时，总电容为C1 + C2。

举例：如果C1=2微法，C2=3微法，那么串联连接时总电容为5微法，而并联连接时总电容为2 + 3 = 5微法。

（3）电感的串联和并联：假设有两个电感L1和L2，串联连接时，总电感为L1 + L2；并联连接时，总电感为1/(1/L1 + 1/L2)。

举例：如果L1=2亨利，L2=3亨利，那么串联连接时总电感为5亨利，而并联连接时总电感为1/(1/2 + 1/3) ≈1.2亨利。

基尔霍夫定律的相量形式、电路的相量模型电阻、电感和电容串并联的电路相关知识讲解

I R jwL
U 560 V
+
+
.
UL
-
+
jw L j2π 3 104 0.3 103 j56.5
U
-
1
jwC
.
UC -
j1
wC
j
2π
3
1 104
0.2
106
j26.5
Z R jωL j 1 15 j56.5 j26.5 33.5463.4o Ω ωC
I U 560 0.149 3.4 A Z 33.5463.4
基尔霍夫定律的相量形式、电路的相量模型电阻、电感和电容串并联的电路相关知识讲解
基尔霍夫定律的相量形式和电路的相量模型
一、基尔霍夫定律的相量形式
同频率的正弦量加减可以用对应的相量形式来进行计算。因此，在正弦电流电路中，KCL和KVL可用相应的相量形式表示。
i(t) 0 u(t) 0
iC dt uS
1
RiR C iC dt
列微分方程求非齐次方程特解
相量模型
IL IC IR
jwLIL
1
jwC
IC
U S
RIR
1
jwC
IC
列、解代数方程
返回首页
电阻、电感和电容串并联的电路
一、电阻、电感和电容串联电路的正弦稳态响应。
iR
L
I R jwL
+ u -
+ uL - + C uC
U
U C
UX
U R
I
I R jwL
+
+
.
UL
-
+
U
-

电容元件电感元件的并联及串联

3
q Cu
电容，正常数；单位：F(法拉)，常用F, pF表示
1F=10-6F，1pF=10-12F
C 2）电路符号
3）电压、电流关系(VCR) ①关联参考方向
iC
＋u
i d q u(t)1 t i()d
－
d t C
微分形式
i C du dt
4
表明 a. 电容电流i的大小取决于电压u的变化率，而
与u 的大小无关，因此电容为动态元件。
b. 当u为常数(直流)时，i=0，电容相当于开路，因此电容有隔断直流的作用。
c. 实际电路中电容电流i为有限值，因此电容电压u 必定是时间的连续函数，即电容电压不会突变。
i(t)1 t u()d i C du
L
dt
WL(t)12L2i(t)0
u(t0)C 1
＋
0
t0
uS
(t)
2t 2t
4
0 t 1s 1 t 2s
0
t 2s
－
i C
2 uS/V 0.5F
0
1
2 t /s
解 uS (t)的函数表示式为:
0 t 0
i(t)
C
duS dt
1 1
0 t 1s 1 t 2s
0 t 2s
0 t 0
p(t)uS(t)i(t)22tt 4
0t 1s 1t 2s
携手共进，齐创精品工程
Thank You
世界触手可及
资料整理
• 仅供参考,用药方面谨遵医嘱
1 L2
t u(ξ)dξ 1 1 1
L L1 L2
i1
1 L1
t
u(ξ)dξ
2）并联电感的分流

射频输出端并联电感串联电容匹配方法

射频输出端的匹配方法是射频设计中的重要环节，它直接影响着射频功放的输出性能和效率。

在射频功放的设计中，为了实现最大的功率传输和最小的反射损耗，需要对输出端进行匹配电路设计。

其中并联电感串联电容匹配方法是一种常用的匹配方法，通过合理选择电感和电容的数值和连接方式来实现射频输出端的匹配。

1. 并联电感串联电容匹配方法的原理并联电感串联电容匹配方法是基于LC匹配网络的基础上进行设计的。

其原理是通过并联的电感和串联的电容来建立匹配网络，使得输入端的阻抗与输出端的阻抗匹配，从而实现最大的功率传输和最小的反射损耗。

2. 并联电感串联电容匹配方法的设计步骤(1) 确定输出端的阻抗：首先需要确定射频功放的输出端口的阻抗，一般常见的阻抗有50欧姆和75欧姆两种。

根据不同的阻抗来选择合适的匹配网络。

(2) 计算并选择电感和电容的数值：根据输出端和负载端的阻抗来计算并选择合适的电感和电容的数值，可以采用经验公式或者通过仿真软件来辅助计算。

(3) 搭建匹配网络：根据计算得到的电感和电容数值，搭建对应的匹配网络，按照并联电感串联电容的连接方式进行连接，同时需要注意电感和电容的质量因素和损耗因素。

(4) 调试和优化：搭建好匹配网络后，需要通过网络分析仪等工具进行调试和优化，观察输出端的阻抗是否得到了匹配，找出可能的问题并进行修正。

3. 并联电感串联电容匹配方法的优缺点(1) 优点：这种匹配方法结构简单，成本较低，易于调试和优化，能够实现对于不同阻抗的匹配。

(2) 缺点：由于电感和电容本身的损耗，可能会造成一定的功率损耗；另外在高频射频设计中，电感和电容的选取和连接方式需要更加精确，不易实现理想的匹配效果。

4. 并联电感串联电容匹配方法的应用并联电感串联电容匹配方法在射频设计中得到了广泛的应用，特别是在功率放大器和天线匹配设计中，能够实现良好的匹配效果。

射频输出端的并联电感串联电容匹配方法是射频设计中一种重要的匹配方法，通过合理设计和搭建匹配网络，能够实现输出端和负载端的阻抗匹配，并实现最大的功率传输和最小的反射损耗，是射频设计中不可或缺的一环。

hfss中实现串联电感和并联电容

hfss中实现串联电感和并联电容附件中conventional.rar为hfss工程文件，实现一个63.87MHz微带线射频线圈的设计，用match.j pg中左下角的方式进行匹配，请大家看下hfss工程有什么问题，应该怎样修改实现串联电感和并联电容。

S参数.jpg为ADS仿真结果，而hfss工程仿真得到的S参数是错误的ps：hfss是13.0版本创建的图片:匹配原理图.jpg图片:match.jpg图片:S参数.jpgconventional.rar(29 K) 下载次数:58∙评分∙转帖∙收藏∙ 回复去打理我的微型博客楼主最近的贴子楼主为好友 [ 更多冰色(微博) 的动态: 楼主所有帖子日志相册分享群组 ]∙ 设置grid 时需要考虑circuit component 的影响么？ ∙ 微带线CAD 模型？ ∙ 13.56MHz 线圈仿真 ∙ xFdtd 如何实现并联电容 ∙ 微带天线版图仿真 ∙ xFDTD7.0 培训案例教程∙ 【求助】微带线射频线圈如何添加激励和并联电容？ ∙ 弧形微带线射频线圈建模问题 ∙ 弧形共形微带线建模∙ 微带线射频线圈边界条件和激励可以重合么 ∙ 怎样将hfss 导出的磁场分布数据批量转换为小数？ ∙hfss 磁场分布如何绘制等势线关键词: 仿真 hfss ADS 微带错误楼主选定评分fredhcnfredhcn 发表于 2011-12-20 帖内点评只看该作者举报回复引用分享微带线中这样做的级别: 准仿真大师级94%升级※说明显示用户信息今日心情: 未知.(高兴) 最后登录: 2012-06-23 发短信加好友如果是cpw 或者其他传输线的话就依次类推吧里面可以选RLC 也可以用lumpedport ，用lumpedport 做的话，好处是方便在ADS 里调节。

HFSS 模型见附件 capacitor_via.rar (38 K)下载次数:56 1楼选定评分cconline 发表于 2011-12-20 帖内点评只看该作者举报回复引用分享稍微看了下，你这个电容与端口重合了，还有，你用vaccum 画的电容，电感。

(优选)电容电感及串并联.

注意电容和电感的串并联关系

LCR电桥中串联和并联的选择使用

交流电路电阻、电感和电容的串、并联实验

电容电感的串并联

电感和电容的串联电路

交流电路电感电容串联和并联的计算

电感的串并联

电容与电感的串并联电路

电阻、电容、电感的串联与并联[整理版]

多电容电阻串并联响应

交流电路 电感电容串联和并联的计算

电阻、电感、电容元件的串、并联

交流电路电阻、电感和电容的串、并联实验

电容电感串 等效方式

电感和电容的串并联组合

串联并联比例 -回复

基尔霍夫定律的相量形式、电路的相量模型电阻、电感和电容串并联的电路相关知识讲解

电容元件电感元件的并联及串联

射频输出端并联电感串联电容匹配方法

hfss中实现串联电感和并联电容

交流电路电感电容串联和并联的计算

电容电感串等效方式
