数字电子技术基础实验指导书(1)

《电子技术基础》实验指导书电子技术课组编信息与通信工程学院实验三基本门电路逻辑功能的测试一 . 实验类型——验证性 +设计二 . 实验目的1. 熟悉主要门电路的逻辑功能;2. 掌握基本门电路逻辑功能的测试方法;3. 会用小规模集成电路设计组合逻辑电路。

三 . 实验原理1. 集成电路芯片介绍数字电路实验中所用到的集成芯片多为双列直插式, 其引脚排列规则如图 1-1。

其识别方法是:正对集成电路型号或看标记 (左边的缺口或小圆点标记 , 从左下角开始按逆时针方向以1, 2, 3…依次排列到最后一脚。

在标准形 TTL 集成电路中,电源端 Vcc 一般排在左上端,接地端(GND 一般排在右下端, 如 74LS00。

若集成芯片引脚上的功能标号为 NC ,则表示该引脚为空脚,与内部电路不连接。

本实验采用的芯片是 74LS00二输入四与非门、 74LS20四输入二与非门、 74LS02二输入四或非门、 74LS04六非门,逻辑图及外引线排列图见图 1-1。

图 1-1 逻辑图及外引线排列2.逻辑表达式 : 非门1-12输入端与非门1-24输入端与非门1-3或非门1-4对于与非门 , 其输入中任一个为低电平“ 0”时,输出便为高电平“ 1”。

只有当所有输入都为高电平“ 1”时,输出才为低电平“ 0”。

对于 TTL 逻辑电路,输入端如果悬空可看做;逻辑 1,但为防止干扰信号引入,一般不悬空, 可将多余的输入端接高电平或者和一个有用输入端连在一起。

对 MOS 电路输入端不允许悬空。

对于或非门,闲置输入端应接地或低电平。

四 . 实验内容及步骤 1. 逻辑功能测试①与非门逻辑功能的测试:* 将 74LS20插入实验台 14P 插座,注意集成块上的标记,不要插错。

* 将集成块Vcc 端与电源 +5V相连, GND 与电源“地”相连。

* 选择其中一个与非门,将其 4个输入端 A 、 B 、 C 、 D 分别与四个逻辑开关相连,输出端 Y 与逻辑笔或逻辑电平显示器相连,如图 1-2。

数字电子技术实验指导书

实验一：测量集成门电路的传输延迟时间( 2学时) (1)实验二：组合逻辑电路设计—译码显示电路设计（2学时） (3)实验三：触发器及键盘消抖电路设计（2学时） (5)实验四: 现代数字电路设计——熟悉开发环境和基本语法训练（2学时） (8)实验五: 基于Verilog HDL及FPGA的组合逻辑电路设计——显示译码（2学时） (15)实验六：基于Verilog HDL及FPGA的时序逻辑电路设计——十进制计数器设计（4学时） (20)实验七: 基于Verilog HDL及FPGA的时序逻辑电路设计——移位寄存器设计（4学时） 29实验一：测量集成门电路的传输延迟时间( 2学时)一、实验目的了解集成门电路的传输延时的基本概念，掌握示波器的使用，学会使用示波器测量电路参数的基本方法。

二、实验仪器设备面包板、芯片（74LS00）、导线、示波器、直流电源、信号源三、实验要求1．熟悉数字示波器的使用2．熟悉面包板的使用3．熟悉集成门电路器件手册的查找及使用方法4．测量74LS00芯片的四级集成门传输延时5．根据测量得到的延迟计算一级门传输延迟时间6．多测量几次计算平均延迟时间7．实验前写出预习报告，画出实验必须的原理图和连线图。

四、实验原理TTL门电路的主要参数涉及电路的工作速度、功耗、抗干扰能力和驱动能力等。

这些参数对我们合理、安全地应用器件是很重要的。

本次实验基本要求是集成门电路传输延迟时间的测量。

传输延时t pd是指与非门输出波形相对于输入波形的延时，见下图。

可以看出：对应输入，输出波形不仅反了一个相，而且还发生了延时。

我们把输入波形上升沿的50%起至输出波形反相至下降沿的50%止的这段时间叫导通延时，用t pHL表示；把输入波形下降沿的50%起至输出波形反相至上升沿的50%止的这段时间叫关闭延时，用t pLH表示。

导通延时和关闭延时的平均值叫做平均传输延时，简称传输延时，用t pd表示t pd =（t pHL+t pLH）/2影响传输延时的主要因素是晶体管的开关特性、电路结构和电路中各电阻的阻值，tpd 的大小反映了电路的工作速度。

数字电子技术实验指导书

数字电子技术实验指导书数字实验部分实验一 TTL、CMOS门电路逻辑功能测试一、实验目的1、熟悉TTL、CMOS门电路的外型和管脚排列。

2、了解TTL、CMOS门电路的原理、性能和使用方法。

3、学习逻辑门电路功能测试方法，并测“与非”、“或非”、“与或非”门及传输门电路的逻辑功能，验证门电路逻辑功能。

4、初步学会DLB-6型数字逻辑实验箱的结构和使用方法。

二、实验内容说明组成数字逻辑电路的基本单元有两大部分，一部分是门电路，另一部分是触发器。

门电路实际上是一种条件开关电路，只有在输入信号满足一定的逻辑条件时，开关电路才允许信号通过，否则信号就不能通过，即门电路的输出信号与输入信号之间存在着一定的逻辑关系，故又称之为逻辑门电路。

最基本的逻辑门路有“与”门、“或”门及“非”门电路，但常用的则是“与非”门、“或非”门、“与或非”门以及“异或”门等具有复合逻辑功能的门电路。

以前逻辑电路都是用分立元件组成，现在大量使用的则是集成门电路，若按电路中晶体管导电类型分，集成门电路可分为双极型和单极型两大类。

双极型中应用最多的是晶体管——晶体管逻辑门电路，即TTL门电路。

单极型的有金属——氧化物——半导体互补对称逻辑门电路，即CMOS门电路。

图图1-1 图1-21、TTL“与非”门电路。

图1-1a所示为TTL集成“与非”门的典型电路，图b为其逻辑符号。

电路中V1称为多发射极晶体管，其等效电路如图1-2所示，相当于一个“与门”电路；V2起放大及电平转移作用；V5起反相作用，用于实现逻辑“非”运算；V3和V4组成两级射极输出器，用以改善门电路的输出特性。

其逻辑表达为：F=C·A·B2、TTL“或非”门电路。

图1-3所示为其典型电路及逻辑符号。

电路中V3和V4采用并接方式，只要其中有一只管子饱和导通，都将使饱和导通，V5和VD截止。

其逻辑表达为：F=BA+图1-3 图1-43、TTL“与或非”门电路。

数字电子技术础实验指导书(第四版本)答案

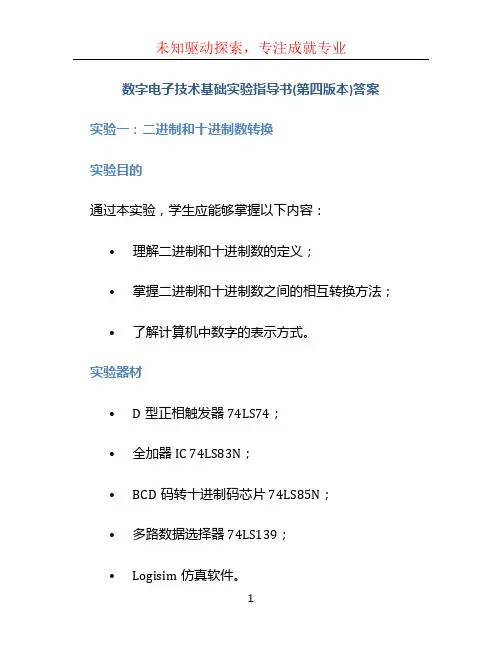

数字电子技术基础实验指导书(第四版本)答案实验一：二进制和十进制数转换实验目的通过本实验，学生应能够掌握以下内容：•理解二进制和十进制数的定义；•掌握二进制和十进制数之间的相互转换方法；•了解计算机中数字的表示方式。

实验器材•D型正相触发器74LS74；•全加器IC 74LS83N；•BCD码转十进制码芯片74LS85N；•多路数据选择器74LS139；•Logisim仿真软件。

实验原理在本实验中，我们将学习如何将二进制数转换为十进制数，以及如何将十进制数转换为二进制数。

二进制数转换为十进制数二进制数是一种由0和1组成的数制。

要将二进制数转换为十进制数，我们将按照以下步骤进行：1.从二进制数的最低位开始，将每个位上的数字乘以2的幂，幂的值从0开始，并以1递增。

2.计算结果得到的数值将二进制数转换为十进制数。

例如，将二进制数1101转换为十进制数的过程如下：(1 × 2^3) + (1 × 2^2) + (0 × 2^1) + (1 × 2^0)= 13十进制数转换为二进制数十进制数是一种由0到9组成的数制。

要将十进制数转换为二进制数，我们将按照以下步骤进行：1.将十进制数除以2，得到商和余数。

2.将商除以2，得到新的商和余数，重复此步骤，直到商为0。

3.将每个余数按从下到上的顺序排列，得到二进制数的表示。

例如，将十进制数13转换为二进制数的过程如下：13 ÷ 2 = 6 余 16 ÷ 2 = 3 余 03 ÷ 2 = 1 余 11 ÷2 = 0 余 1余数从下到上排列为1101，即为二进制数13的表示。

实验步骤1.将电路搭建如图所示：实验电路图实验电路图2.打开Logisim仿真软件，导入上述电路图。

3.分别输入二进制数和十进制数，并进行转换。

4.验证转换结果的正确性。

实验结果分析我们使用Logisim仿真软件进行实验，输入了二进制数1101和十进制数13，进行转换。

{推荐}数字电子技术基础实验指导书

2、74LS00的内部结构示意图：
74LS00的管脚排列如上图所示，为双列直插式14管脚集成块，是四集成二输入与非门。
74LS20是二四输入与非门。
VCC3A3B3Y4A4B4YVCC2A2BNC2C2D4Y
1A1B1Y2A2B2YGND1A1BNC1C1D1YGND
74LS0074LS20
VCC3Y3B3A4Y4B4AVCC3B3A3Y4B4A4Y
六、要求：1、实验前大体记清面包板及74LS00的内部结构。预习好
实验内容。
2、实验后，写出试验报告。
实验二、TTL门电路逻辑功能转换
一、实验目的：1、学会用面包板实现逻辑电路时的电路连线
2、掌握用“与非”门实现逻辑电路的方法
二、实验仪器：稳压电源一台
面包板一块
万用表一块
74LS00两块
74LS20一块
四、1、实验前，复习好有关内容，设计出逻辑电路，画出连线图，
写出预习实验报告。
2、实验结束后，写出实验总结报告。
实验四、编码器的逻辑测试及应用
一、实验目的：1、验证并进一步掌握编码器的功能
2、学会编码器的功能扩展
二、实验用仪器：稳压电源一台
万用表一块
74LS148两块
74LS147一块
面包板一块
导线若干
4、用TTL与非门实现“或”逻辑Y=A+B
1）将Y=A+B变成与非表达式
2）利用“与非”门实现逻辑电路，并验证逻辑功能是否正确，将验证结果填入表2。
表2
A
B
Y
0
0
0
1
1
0
1
1
3）分析结果是否满足逻辑关系。
注意：带*号的为选做内容。

数字电子技术基础实验指导书1

数字电子技术根底实验指导书实验一、认识实验一、实验目的：1、熟悉面包板的结构2、进一步掌握与非门、或非门、异或门的功能3、初步尝试在面包板上连接逻辑电路二、实验用仪器：面包板一块74LS00一块74LS20一块74LS02〔四二输入或非门〕一块、74LS86〔四二输入异或门〕一块万用表一块导线假设干稳压电源一台三、面包板和4LS00、74LS20、74LS02、74LS86的介绍：1面包板上的小孔每5个为一组，其内部有导线相连。

横排小孔是4、3、4〔3、4、3〕的结构，即每5*4〔5*3〕、5*3〔5*4〕、5*4〔5*3〕组横排小孔内部有导线相连。

用到的双列直插式集成块跨接在凹槽两边，管脚插入小孔。

通常用面包板的上横排小孔接电源，用下横排小孔接地。

2、74LS00的内部结构示意图：74LS00的管脚排列如上图所示，为双列直插式14管脚集成块，是四集成二输入与非门。

74LS20是二四输入与非门。

1A 1B 1Y 2A 2B 2Y GND 1A 1B NC 1C 1D 1Y GND74LS00 74LS201Y 1A 1B 2Y 2A 2B GND 1A 1B 1Y 2A 2B 2Y GND四、实验内容与步骤：1、测试面包板的内部结构情况：用两根导线插入小孔，用万用表的电阻挡分别测试小孔组与组之间的导通情况，并记录下来。

2、验证与非门的逻辑功能：1〕将4LS00插入面包板，并接通电源和地。

2〕选择其中的一个与非门，进行功能验证。

3〕、将验证结果填入表1：表1其中，A 、B 1”时，输入端接电源；Y 是输出端，用万用表〔或发光二极管〕测得在不同输入取值组合情况下的输出，并将结果填入表中。

5〕分析测得的结果是否符合“与非〞的关系。

*3、以同样的方法验证四输入“与非门〞、“或非〞门、“异或〞门的功能。

4、用TTL 与非门实现“或〞逻辑Y=A+B 1〕将Y=A+B 变成与非表达式2〕利用“与非〞门实现逻辑电路，并验证逻辑功能是否正确，将验证结果填入表2。

《数字电子技术》实验指导书

实验一门电路本实验为验证性实验一、实验目的熟悉门电路的逻辑功能。

二、实验原理TTL 集成与非门是数字电路中广泛使用的一种基本逻辑门。

使用时，必须对它的逻辑功能、主要参数和特性曲线进行测试，以确定其性能的好坏。

与非门逻辑功能测试的基本方法是按真值表逐项进行。

但有时按真值表测试显得有些多余。

根椐与非门的逻辑功能可知,当输入端全为高电平时，输出是低电平；当有一个或几个输入端为低电平时，输出为高电平。

可以化简逻辑函数或进行逻辑变换。

三、实验内容及步骤首先检查5V 电源是否正常，随后选择好实验用集成块，查清集成块的引脚及功能．然后根据自己的实验图接线，特别注意Vcc 及地的接线不能接错(不能接反且不能短接)，待仔细检查后方可通电进行实验，以后所有实验均依此办理。

(一)、测与非门的逻辑功能1、选择双4输入正与非门74LS20，按图3_1_1接线；2、输入端、输出端接LG 电平开关、LG 电平显示元件盒上；集成块及逻辑电平开关、逻辑电平显示元件盒接上同一路5V 电源。

3、拨动电平开关，按表3_1_1中情况分别测出输出电平.(二)、测试与或非门的逻辑功能 l 、选两路四输入与或非门电路1个74LS55，按图3_1_2接线：２、输入端接电平的输出插口，拨动开关当输入端为下表情614 Vcc图3_1_1图3_1_2况时分别测试输出端(8)的电位，将结果填入表3_1_2中：表3_1_2(三)、测逻辑电路的逻辑关系用74LS00电路组成下列逻辑电路，按图3_1_3、图3_1_4接线，写出下列图的逻辑表达表并化简，将各种输入电压情况下的输出电压分别填入表3_1_3、表3_1_4中，验证化简的表达式。

表输入 AB表3_1_4图3_1_4A BZ(四)、观察与非门对脉冲的控制作用选一块与非门74LS20按下面两组图3_1_5(a)、(b)接线，将一个输入端接连续脉冲用示波器观察两种电路的输出波形。

在做以上各个实验时,请特别注意集成块的插入位置与接线是否正确，每次必须在接线后经复核确定无误后方可通电实验，并要养成习惯。

数字电子技术基础实验指导书(第四版本)

数字电子技术基础实验指导书(第四版本)数字电子技术基础实验指导书第四稿（内部资料）电子信息工程教研室编杭州师范大学钱江学院理工分院二O一四年十月目录实验一门电路逻辑功能与测试 (1)实验二组合逻辑电路（半加器、全加器） (9)实验三组合逻辑电路设计与应用 (15)实验四译码器和数据选择器 (19)实验五 MSI组合器件的测试与应用 (25)阶段测试1：学期中期知识点测试项目 (29)实验六触发器： (34)实验七时序电路的分析与设计 (40)实验八计数器MSI芯片的测试及应用 (50)实验九计数器 (55)实验十综合实验 (61)实验十一拔河游戏机——综合性实验 (63)实验十二交通灯——综合性实验 (68)实验十三数字秒表的设计 (74)实验十四四路优先判决电路—智力竞赛抢答器设计 (80)附录常用TTL集成电路引出端功能图 (85)实验一门电路逻辑功能与测试一、实验目的：1．了解与熟悉基本门电路逻辑功能；2．掌握门电路逻辑功能的测试方法，验证与加深对门电路逻辑功能的认识；3．熟悉门电路的外形和管脚排列，以及其使用方法。

二、实验仪器、设备、元器件：1．数字逻辑电路实验仪 1台2．四2输入与门74LS08芯片 1片3．四2输入或门74LS32芯片 1片4．六反向器74LS04芯片 1片5．四2输入与非门74LS00芯片 1片6．四2输入或非门74LS02芯片 1片7．四2输入异或门74LS86芯片 1片8．示波器或万用表9．导线若干三、预习要求：1．了解数字电路实验箱的结构和使用方法；2．复习门电路工作原理及相应逻辑表达式；3．熟悉所用门电路的管脚排列几相应管脚的功能；4．熟悉示波器和数字万用表的使用方法四、实验内容和步骤：实验前按实验仪使用说明检查实验仪是否正常。

然后选择实验用的IC，按设计的实验接线图接好线，特别注意Vcc及地线不能接错。

线接好后仔细检查无误后方可通电实验。

实验中需要改动接线时，必须先断开电源，接好后再通电实验。

数字电子技术基础实验指导书

数字电子技术基础实验指导书数字电子技术是现代电子技术领域中的一块重要分支，其研究涉及数字电路、逻辑电路、计算机组成原理、数字信号处理等多个方面。

随着数码电子科技的快速发展，数字电子技术的应用场景也越来越广泛，如计算机、通信、网络、娱乐等领域。

因此，在数字电子技术的学习过程中，实验是不可或缺的一环，可以帮助学生更全面地理解数字电子技术的原理和应用。

数字电子技术基础实验指导书是一本针对数字电子技术实验教学的配套教材，主要目的是为学生提供实验过程中的基本操作和实验原理，帮助学生掌握数字电子技术的相关知识和技能。

本指导书基于数字电子技术的基本理论，涵盖了数字电路设计、数字逻辑电路设计、计算机组成原理、数字信号处理等方面的实验内容。

数字电子技术基础实验指导书的内容分为两个部分，第一个部分是实验原理和实验操作，第二个部分是实验报告。

在第一个部分，学生能够找到实验的基本原理，理解不同数字电路的工作原理和作用，掌握数字电路的组成和设计方法，以及学会使用数字电路仿真软件和实验设备进行实验。

每个实验都包括实验目的、实验原理、实验操作、实验分析等部分，让学生在实验过程中更好地理解和掌握相关知识。

实验报告作为第二个部分，对于学生来说是非常重要的。

一方面，它帮助学生总结归纳实验过程中遇到的问题以及解决方法，另一方面，也帮助学生理解和证实实验原理。

实验报告包括实验目的、实验内容、实验结果分析以及实验心得等部分，还要求学生对实验过程中发现的问题进行分析和解决方案的探讨。

数字电子技术基础实验指导书的使用方法包括理论讲解、创新思维和实验操作三个环节。

在理论讲解环节，教师讲解每个实验的基本理论和概念，让学生有足够的理论准备。

在创新思维环节，教师可以提供一些拓展的实验题目，让学生在实验中发现问题、思考解决方法，培养其创新意识。

实验操作环节考验学生的实际操作能力，让学生在实践中掌握数字电子技术的基本原理和应用技能。

总之，数字电子技术基础实验指导书是数字电子技术教学中不可或缺的一部分。

数字电子技术实验指导

《数字电子技术基础》实验指导书广东海洋大学信息学院二0一五年二月目录实验一TTL集成与非门的逻辑功能与参数测试 (3)实验二74LS138译码器逻辑功能测试及应用 (7)实验三触发器逻辑功能测试及应用 (11)实验四计数器逻辑功能测试及应用 (14)附录《数字电子技术基础》实验报告的撰写格式与要求 (18)实验一TTL集成与非门的逻辑功能与参数测试一、实验目的1．掌握TTL与非门逻辑功能；2．掌握TTL与非门逻辑功能和主要参数的测试方法。

二、实验内容及步骤被测与非门74LS20电路图如图1-1所示。

图1-11、检查集成门电路的好坏，将测试的逻辑值填入表1中。

表12、TTL与非门的主要参数测试：（1）低电平输出电源电流I CCL= 。

测试条件：VCC=5V，输入端悬空，输出空载，如图1-2（a）所示。

（2）高电平输出电源电流I CCH= 。

测试条件：VCC=5V，两输入端悬空，两输入端接地，输出空载，如图1-2（b）所示。

（3）低电平输入电流I IL= 。

测试条件：VCC=5V，被测输入端通过电流表接地，其余输入端悬空，输出空载，如图1-2（c）所示。

（4）高电平输入电流I IH= 免测（无微安表）。

测试条件：VCC =5V，被测输入端通过电流表接VCC，其余输入端接地，输出空载，如图1-2（d）所示，每个输入端都测一下。

图1-23、（1）测试与非门74LS20的输出端允许灌入的最大负载电流I OL=。

测试方法：如图1-3所示，V CC=5V，门的输入端全部悬空，输出端接灌电流负载R L，调节R L，使I OL增大，V OL随之增高，当V OL达到V OLm（0.4V）时的I OL就是允许灌入的最大负载电流。

图1-3（2）根据实验中测得的I OL 和I IL求出TTL与非门的扇出系数N O 。

4、TTL与非门电压传输特性：（1）按图1-4接线，调节电位器R，使V i从0V向高电平变化，逐点测量V i和V o的对应值，记入表2中。

数字电子技术实验指导书

《数字电子技术》实验指导书目录第一部分实验基础知识一.实验的基本过程二.实验操作规范和故障检查方法三.数字集成电路概述、特点及使用须知四.数字逻辑电路的测试方法第二部分基础性实验实验一集成逻辑门电路逻辑功能的测试实验二集成逻辑门电路的参数测试实验三组合逻辑电路的实验分析实验四数据选择器实验五触发器实验六计数器实验七中规模集成电路计数器的应用实验八计数、译码、显示综合实验实验九利用TTL集成逻辑门构成脉冲电路实验十555时基电路第三部分设计性实验实验一简易数字控制电路实验二简易数字计时电路实验三电梯楼层显示电路实验四循环灯电路实验五数字电子技术课程设计－数字钟的设计第一部分实验基础知识随着科学技术的发展，脉冲与数字技术在各个科学领域中都得到了广泛的应用，它是一门实践性很强的技术基础课，在学习中不仅要掌握基本原理和基本方法，更重要的是学会灵活应用。

因此，需要配有一定数量的实验，才能掌握这门课程的基本内容，熟悉各单元电路的工作原理，各集成器件的逻辑功能和使用方法，从而有效地培养学生理论联系实际和解决实际问题的能力，树立科学的工作作风。

一.实验的基本过程实验的基本过程，应包括确定实验内容，选定最佳的实验方法和实验线路，拟出较好的实验步骤，合理选择仪器设备和元器件，进行连接安装和调试，最后写出完整的实验报告。

在进行数字电路实验时，充分掌握和正确利用集成元件及其构成的数字电路独有的特点和规律，可以收到事半功倍的效果，对于完成每一个实验，应做好实验预习，实验记录和实验报告等环节。

（一）实验预习认真预习是做好实验的关键，预习好坏，不仅关系到实验能否顺利进行，而且直接影响实验效果，预习应按本教材的实验预习要求进行，在每次实验前首先要认真复习有关实验的基本原理，掌握有关器件使用方法，对如何着手实验做到心中有数，通过预习还应做好实验前的准备，写出一份预习报告，其内容包括：1．绘出设计好的实验电路图，该图应该是逻辑图和连线图的混合，既便于连接线，又反映电路原理，并在图上标出器件型号、使用的引脚号及元件数值，必要时还须用文字说明。
