砌体填充墙结构构造图集
砌筑图纸说明
10 填充墙(本工程填充墙墙体材料名称及相关强度等级要求详表5.6)10.1 填充墙拉结构造10.1.1 填充墙沿框架柱或剪力墙全高每隔500~600设置2Φ6(墙厚大于240mm时设3Φ6)拉筋,拉筋伸入墙内的长度在6、7度抗震设计时宜全长拉通;在8度、9度抗震设计时应全长拉通;在非抗震设计时不得小于700mm。
10.1.2 填充墙拉结筋与框架柱(或剪力墙)的拉结方式详见国标图集12G614-1第11~13页;10.1.3 填充墙拉结筋与框架柱(或剪力墙)也可采用预埋件与拉结筋焊接,做法详见国标图集12G614-1第14页。
若施工中采用后植筋方式,尚应满足《混凝土结构后锚固技术规程》JGJ145-2013的相关规定,并应按《砌体结构工程施工质量验收规范》GB50203-2011的要求进行实体检测。
10.1.4 后砌填充墙顶部应与其上方的梁、板等紧密结合,做法详见国标图集12G614-1第16页;也可以按照本工程所选用填充墙对应的国家及地方标准图集的方式进行施工。
10.2 填充墙中构造柱的构造要求。
10.2.1 构造柱的平面布置详见建筑、结构图。
如图纸未表达清楚,可参照国标图集12G614-1第18~20页,在以下部位设置:a .填充墙转角处。
b .当墙长度超过5m或层高的2倍时,应在填充墙中部设置。
c .当填充墙顶部为自由端时,构造柱间距不应大于4m。
d .当填充墙端部无主体结构或垂直墙体与之拉结时,端部应设置。
e .当门窗洞口宽度不小于2.1m时,洞口两侧应设置。
f .外墙上所有带雨棚的门洞两侧均应设置通高构造柱,且应与雨棚梁可靠拉结。
g .当电梯井道采用砌块时,电梯井道四角应设置。
10.2.2 构造柱宽度不应小于墙厚,其截面、配筋见图九。
构造柱混凝土强度等级为C25。
10.3 填充墙中水平系梁的构造要求10.3.1.当填充墙高度超过4m时,应在墙半高处设置一道与框架梁、剪力墙及构造柱拉结的且沿墙全长贯通的水平系梁。
填充墙、构造柱的做法和基本要求
填充墙、构造柱的基本要求和做法一、墙体材料要求:1.锅炉间墙体:±0.000以下为MU10非粘土实心砖,M5水泥砂浆。
±0.000以上为MU10非粘土多孔砖,M5混合砂浆。
2.锅炉房其他墙体:±0.000以下为MU10非粘土实心砖,M5水泥砂浆。
±0.000以上为加气混凝土块,M5混合砂浆。
(加气混凝土块容重不大于650kg/m3.) 二.填充墙:1.砌体填充墙应沿墙体高度每隔500设2Φ6拉筋,拉筋与主体结构的拉接作法详见标准图集《结构抗震构造图集03G29》。
墙板构造及与主体结构的拉接作法详见各墙板的相应构造图集。
2.当砌体填充墙长度大于层高2倍时应按建筑图表示的位置设置钢筋混凝土构造柱。
构造柱上下端楼层处400高度范围内,箍筋间距加密到间距100.构造柱与楼面相交处在施工楼面时应留出相应插筋。
构造柱绑扎后应先砌筑墙体,后浇筑混凝土,在构造柱处,墙体中应留好拉结筋。
浇注构造柱混凝土前,应将柱根处杂物清理干净,并用压力水冲洗,然后才能浇注混凝土。
3.当砌体填充墙高度大于4米时应在墙体半高处设钢筋混凝土圈梁。
作法为:内墙门洞上设一道,兼做过梁,外墙窗及窗顶各设一道,内墙宽度同墙宽,高度120mm。
外墙宽度同墙厚,高度180mm。
圈梁宽度b≤240时,配筋上下各2Φ12,箍筋Φ6@200;b〉240时,配筋上下各2Φ14,箍筋Φ6@200.圈梁兼做过量时,应在洞口上方按过梁要求确定截面并另加钢筋。
圈梁与洞口截断,应在洞口上部增设附加圈梁,见图二。
4.填充墙应在结构施工完后,由上而下逐层砌筑,或将填充墙砌筑至梁、板底附近,等砌体沉实后再由上而下用斜砌法,把下部砌体与上部板、梁间用砌块逐块敲紧填实,构造柱顶采用干硬性混凝土捻实。
对于长度大于5m的填充墙,应按图三设连接件紧固。
5.填充墙洞口过梁可根据建筑图纸的洞口尺寸按《钢筋混凝土过梁02G05》选用,荷载按二级取用。
构造柱图集
构造柱在多层砌体房屋墙体的规定部位,按构造配筋,并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱,通常称为混凝土构造柱,简称构造柱。
为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱,主要不是承担竖向荷载的,而是抗击剪力,抗震等横向荷载的. 构造柱通常设置在楼梯间的休息平台处,纵横墙交接处,墙的转角处,墙长达到五米的中间部位要设构造柱。
近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸,墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位,而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。
从施工角度讲,构造柱要与圈梁地梁、基础梁整体浇筑。
与砖墙体要在结构工程有水平拉接筋连接。
如果构造柱在建筑物、构筑物中间位置,要与分布筋做连接。
与构造柱连接处的墙应砌成马牙槎,每一个马牙槎沿高度方向的尺寸不应超过300mm或5皮砖高,马牙槎从每层柱脚开始,应先退后进,进退相差1/4砖。
圈梁砌体结构房屋中,在砌体内沿水平方向设置封闭的钢筋砼梁,以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度,防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。
在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁;而在墙体上部,紧挨楼板的钢筋混凝土梁叫上圈梁。
因为圈梁是连续围合的梁所以叫做圈梁。
圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处,沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。
按要求圈梁应该在同一水平面上连续、封闭,但当圈梁被门窗洞口(如楼梯间窗口洞)阶段时,应在洞口上部设置附加圈梁进行搭接补强。
附加圈梁的搭接长度不应小于两梁高差的两倍,亦不小于1000mm.圈梁通常设置在基础墙、檐口和楼板处,其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。
圈梁主要作用1·加强砌体结构的整体刚度,对砌体有约束作用,防止由于地基的不均匀沉降或较大振动荷载等对房屋的影响。
填充墙砌体施工方案
目录第一章编制依据 (2)第二章工程概况 (2)2.1、工程基本概况 (2)2.2、工程构造概况 (2)2.3、墙体类型及材料 (4)第三章施工准备 (5)3.1、区段、工期及人员准备 (5)3.2、机械、施工用具的准备 (6)3.3、材料准备 (7)3.4、技术准备 (8)3.5、作业条件 (8)第四章施工部署 (9)4.1、施工目标 (9)4.2、工期部署 (9)4.3、劳动力需求计划 (9)第五章施工构造质量控制 (9)5.1、墙体拉接筋及构造柱 (9)5.2、砌体工程注意事项 (21)5.3、墙体砌筑质量要求及控制 (23)5.4、测量放线 (24)5.5、墙体样板展示 (25)5.6、加气块墙体二次构造样板 (25)第六章填充墙砌筑主要施工方法 (30)6.1、施工工艺流程 (30)6.2、砌筑前准备 (30)6.3、填充墙砌筑 (31)6.4、构造柱施工(构造柱位置参照二次结构深化图) (35)6.5、专业配合问题 (37)6.6、砌筑施工用脚手架 (37)第七章填充墙砌筑时注意事项 (37)第八章工期、技术管理保证措施 (38)第九章成品保护 (39)第十章检查与验收 (40)10.1、构造柱检查验收 (40)10.2、门窗、洞口的检查验收 (40)10.3、填充墙的检查验收 (40)第十一章中海5.1评估体系标准 (42)第十二章安全文明施工措施 (43)12.1、安全施工管理 (43)12.2、文明施工管理 (44)第一章编制依据1、《砌体工程施工质量验收规范》(GB 50203-2011)3、《混凝土结构工程施工质量验收规范》(GB 50204-2015)4、《砌筑砂浆配合比设计规程》(JGJ98-2010)5、《建筑施工安全检查标准》(JGJ59-2011)6、《施工现场临时用电安全技术规范》(JGJ46-2005)7、《建筑施工现场环境与卫生标准》(JGJ146-2013)8、《建筑物抗震构造详图》(16G329-1、2、3、4、5)9、《建筑砂浆基本性能试验方法标准》(JGJ/T70-2009)10、《建筑施工手册》第五版过期11、《混凝土结构轻质填充墙构造图集》西南15G701(三)12、强制性标准第二章工程概况2.1、工程基本概况1 工程名称xxxxxxxxxxxx2 工程地址xxxxxxxxxxxxxxxxxxxx3 建设单位xxxxxxxxxxxxxxxxxxxxx4 设计单位xxxxxxxxxxxxxxxxxx5 监理单位xxxxxxxxxxxxxxxx6 勘察单位xxxxxxxxxxxxx7 施工单位xxxxxxxxxxxxxxxxxx8 质安单位xxxxxxxxxxxxxxxxxxxxxxxx中海秦皇寺项目2#地块位于成都市天府新区福州路东段与兴泰东街交口处,本工程由1栋超高层及其裙房、1栋多层商业裙楼及2层地下室组成。
填充墙的设计要求
填充墙的设计要求1.填充墙的材料强度要求1)抗规13.3.4.2的要求:砌体的砂浆强度等级不应低于M5;实心块体的强度等级不宜低于MU2.5,空心块体的强度等级不宜低于MU3.5。
2)高规6.1.5.1的要求:砌体的砂浆强度等级不应低于M5,当采用砖及混凝土砌块时,砌块的强度等级不应低于MU5;采用轻质砌块时,砌块的强度等级不应低于MU2.5。
3)砌体规范的要求:①3.1.2 自承重墙的空心砖、轻集料混凝土砌块的强度等级,应按下列规定采用;⑴,空心砖的强度等级:MU10、MU7.5、MU5和MU3.5;⑵,轻集料混凝土砌块的强度等级:MU10、MU7.5、MU5和MU3.5。
②3.1.3 砂浆的强度等级应按下列规定采用:⑴,烧结普通砖、烧结多孔砖、蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体采用的普通砂浆强度等级:M15、Ml0、M7.5、M5和M2.5;蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体采用的专用砌筑砂浆强度等级:Ms15、Msl0、Ms7.5、Ms5.0;⑵,混凝土普通砖、混凝土多孔砖、单排孔混凝土砌块和煤矸石混凝土砌块砌体采用的砂浆强度等级:Mb20、Mb15、Mbl0、Mb7.5和Mb5;⑶,双排孔或多排孔轻集料混凝土砌块砌体采用的砂浆强度等级:Mbl0、Mb7.5和Mb5;⑷,毛料石、毛石砌体采用的砂浆强度等级:M7.5、M5和M2.5。
注:确定砂浆强度等级时应采用同类块体为砂浆强度试块底模。
4)墙体材料应用统一技术规范中表3.2.2-3规定:块体材料的最低强度等级5)12G614-1砌体填充墙结构构造图集要求:①混凝土小型空心砌块(简称小砌块)强度等级不低于MU3.5,用于外墙和潮湿环境内墙时,不应低于MU5.0;全烧结陶粒保温砌块仅用于内墙(不得用于外墙),其强度等级不得低于MU2.5,密度不应大于800kg/m3。
②烧结空心砖的强度等级不应低于M3.5,用于外墙和潮湿环境内墙时,不应低于MU5.0。

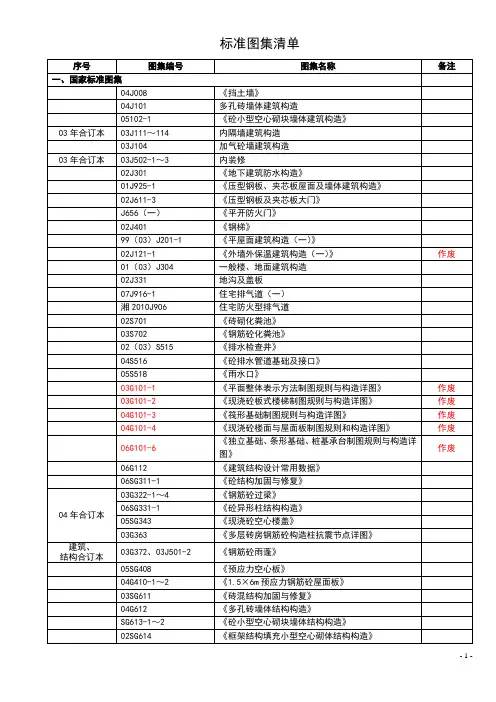

标准图集清单—2012-5-3
《砖砌化粪池》
03S702
《钢筋砼化粪池》
02(03)S515
《排水检查井》
04S516
《砼排水管道基础及接口》
05S518
《雨水口》
03G101-1
《平面整体表示方法制图规则与构造详图》
作废
03G101-2
《现浇砼板式楼梯制图规则与构造详图》
作废
04G101-3
《筏形基础制图规则与构造详图》
《地下室防水》
88ZJ401
《楼梯栏杆》
88ZJ411
《阳台栏杆》
1988年
合订本
88ZJ501
《内墙装修及配件》
88ZJ511
《厨、厕设施》
88ZJ521
《吊顶、轻隔断》
88ZJ601
《常用木门》
88ZJ611
《铁栅门、卷帘门》
88ZJ621
《围墙、围墙大门》
88ZJ631
《实腹钢门(32、40mm实腹料)》
88ZJ701
《常用木窗》
88ZJ711
《实腹钢侧窗(32mm实腹料)》
88ZJ901
《室外装修及配件》
88ZJ911
《垃圾道及排气道构造》
88ZJ951
《混凝土漏花》
2002年
合订本
98ZJ001
《建筑构造用料做法》
98ZJ111
《变形缝》
98ZJ201
《平屋面》
98ZJ211
《坡屋面》
98ZJ311
《地下室防水》
98ZJ401
《楼梯栏杆》
98ZJ411
《阳台栏杆》
98ZJ501
《内墙装修及配件》
98ZJ512
地方图集
山东LG15浇制钢筋混凝土板式楼梯
山东LG17钢筋混凝土梁
山东LJ105室外配件
山东LJ107楼梯
山东LJ109预制混凝土花格
山东LJ110地下室防水
山东LJ111厕所浴池洗池
山东LJ113其他配件
山东LJ22木窗
山东LJZ用住宅建筑配件
川07J01工程做法
甘02人防-1 人防结构图集
赣90J601 围墙大门图集
工程建设分项设计施工系列图集 混凝土结构工程 (上、下册)
工业与公共建筑结构构造实例图集
河南02G09钢筋砼预制空心板
吉
吉 J85-990 室外设施
吉 J90-960 围墙
吉 J91-236 氯磺化聚乙烯卷材屋面建筑构造建筑构造
山东L91G307钢筋砼雨蓬檐口圈粱
山东L91G401-1预应力砼空心板
山东L92G314钢筋砼檩条
山东L93J201建筑拒水粉屋面防水构造
山东L94G801混凝土结构预埋件
山东L95G315钢筋砼平板
山东L95G318钢筋砼迭合板
山东L95G407预应力砼平板
地方图集
闽
闽 85J802装修[1]
闽 95J05(外墙面装修)
闽05J03 平屋面建筑构造
闽2004G104钢筋混凝土桩基承台规范
闽2004J02-(DBJT13-65)顶棚
闽86J901室外工程
闽93J01卷材防水屋面构造图
闽97J09 楼地面
DBJT20-41 川02J106 夏热冬冷地区节能建筑墙体楼地面构造图
DBJT20-42 川02J107 FHP-Vc复合硅酸盐材料外墙屋面节能图集
国标图集
建筑专业图集编号图集名称03J001 围墙大门02J003 室外工程J007-1~2 道路J007-3~4 道路J007-5~8 道路04J008 挡土墙(重力式衡重式悬臂式)03J012-1 环境景观--室外工程细部构造03J012-2 环境景观(绿化种植设计)04J012-3 环境景观(亭廊架之一)04J101 砖墙建筑构造05J102-1 混凝土小型空心砌块砌体02J102-2 框架结构填充小型空心砌块墙体建筑构造97J103-1 铝合金玻璃幕墙J103-2~7 建筑幕墙(2003合订本)07J103-8 双层幕墙03J104 蒸压加气混凝土砌块建筑构造06J106 档雨板及栈台雨棚01zJ110-1 瓷面纤维增强水泥墙板建筑构造J111~114 内隔墙建筑构造(2003年合订本)04J114-2 石膏砌块内隔墙02J121-1 外墙外保温建筑构造(1)99J121-2 外墙外保温建筑构造(2)06J121-3 外墙外保温建筑构造(3)03J122 外墙内保温建筑构造06J123 墙体节能建筑构造99J201-1 平屋面建筑构造103J201-2 平屋面建筑构造(二)(刚性防水屋面.种植屋面. 00J202-1 坡屋面建筑构造(一)01J202-2 坡屋面建筑构造(二)03J203 平屋面改坡屋面建筑构造06J204 屋面节能建筑构造02J301 地下建筑防水构造01J304 楼地面建筑构造06J305 重载地面、轨道等特殊地面07J306 窗井、设备吊装口、排水沟、集水坑02J331 地沟及盖板J333-1~2 建筑防腐蚀构造02J401 钢梯(含2003年局部修改版)03J402 钢筋混凝土螺旋梯06J403-1 楼梯栏杆拦板(一)02J404-1 电梯自动扶手自动人行道03J501-2 钢筋混凝土雨蓬03J502-1 内装修-轻钢龙骨龙(隔墙装修及隔断)J502-1~3 内装修(2003年合订本)03J502-2 内装修-室内吊顶03J502-3 内装修-室内(楼)地面及其它装修构造02J503-1 常用建筑色06J505-1 外装修(一)06J506-1 建筑外遮阳(一)04J601-1 木门窗03J601-2 木门窗03J601-3 模压门04J602-1 实腹钢门窗02J603-1 铝合金门窗03J603-2 铝合金节能门窗07J604 未增塑聚氯乙烯塑料门窗01SJ606 住宅门06J607-1 建筑节能门窗(一)03J609 防火门窗04J610-1 特种门窗02J611-1 钢、钢木大门02J611-2 轻质推拉钢大门02J611-3 压型钢板及夹芯板大门03J611-4 铝合金.彩钢.不锈钢夹芯板大门05J621-1 天窗04J621-2 电动采光排烟天窗05J621-3 通风天窗05J623-1 天窗架建筑构造J623-1~2 天窗架建筑构造07J623-3 天窗挡风板及挡雨片05J624-1 百叶窗04J631 门窗幕墙窗用五金附件04J801 民用建筑工程建筑施工图设计深度图样05J802 民用建筑工程建筑初步设计深度图样05J804 民用建筑工程总平面初步设计.施工图设计深度图06SJ805 建筑场地园林景观设计深度及图样05SJ806 民用建筑工程设计互提资料深度及图样建筑专业05SJ807 民用建筑工程设计常见问题分析及图示--建筑专05SJ810 建筑实践教学及见习建筑师图册05SJ811 《建筑设计防火规范》图示06SJ812 《高层民用建筑设计防火规范》图示06SJ813 《民用建筑设计通则》图示07J901-1 实验室建筑设备一07J901-2 实验室建筑设备二97SJ903 多层住宅建筑优秀选方案集00J904-1 智能化示范小区设计07J905-1 防火建筑构造(一)04J906 门窗、幕墙风荷载标准值06J908-1 公共建筑节能构造(严寒和寒冷地区)06J908-2 公共建筑节能构造(夏热冬冷和夏热冬暖地区)06J908-6 太阳能热水器选用与安装06J908-7 既有建筑节能改造05J909 工程做法05J910-1 钢结构住宅(一)05J910-2 钢结构住宅(二)07J912-1 变配电所建筑构造01SJ913 住宅厨房01SJ914 住宅卫生间02J915 公用建筑卫生间07J916-1 住宅排气道(一)05SJ917-1 小城镇住宅通用设计图集北京(1X15成套615) 05SJ917-2 小城镇住宅通用设计图集辽宁(1X15成套615) 05SJ917-3 小城镇住宅通用设计图集青海(1X15成套615) 05SJ917-4 小城镇住宅通用设计图集陕西(1X15成套615) 05SJ917-5 小城镇住宅通用设计图集浙江(1X15成套615) 05SJ917-6 小城镇住宅给水通用设计福建(1X15成套615) 05SJ917-7 小城镇住宅通用设计图集广东(1X15成套615) 05SJ917-8 小城镇住宅通用设计图集重庆(1X15成套615) 05SJ917-9 小城镇住宅通用设计图集广西(1X15成套615) SJ918-1~8 传统特色小城镇住宅(1X15成套615)05SJ919 小城镇住宅建筑构造图集(1X15成套615)03J922-1 地方传统建筑(徽州地区)04J923-1 老年人居住建筑07SJ924 木结构住宅01J925-1 压型钢板夹芯板屋面及墙体建筑构造(一)06J925-2 压型钢板夹芯板屋面及墙体建筑构造(二)03J926 建筑无障碍设计05J927-1 汽车库(坡道式)建筑构造03J930-1 住宅建筑构造04CJ01-1 变形缝建筑构造(一)国家建筑标准设计参考图04CJ01-2 变形缝建筑构造(二)国家建筑标准设计参考图04CJ01-3 变形缝建筑构造(三)国家建筑标准设计参考图04CJ02 飞机库大门07CJ03-1 轻钢龙骨石膏板隔墙.吊顶05CJ04 合成树脂(复合塑料)瓦屋面建筑构造06CJ05 蒸压轻质砂加气混凝土(AAC)砌块和板材建筑构造06CJ06-1 开窗机(1)06CJ07 改性膨胀珍珠岩外墙保温建筑构造07CJ08 医院建筑施工图实例07CJ09 防水透汽膜建筑构造07CJ10 聚合物水泥防水涂料建筑构造-RG防水涂料07CJ11 铝塑复合板幕墙建筑构造07CJ12 节能铝合金门窗----蓝光系列08CJ13 钢结构镶嵌ASA板节能建筑构造08CJ16 塑料保温系统建筑构造结构专业图集编号图集名称03G101-1 混凝土结构施工图平面整体表示方法制图规则03G101-2 混凝土结构施工图平面整体表示方法制图规则03G101-2S 混凝土结构施工图平面整体表示方法制图规则04G101-3 混凝土结构施工图平面整体表示方法制图规则04G101-4 混凝土结构施工图平面整体表示方法制图规则06G101-6 混凝土结构施工图平面整体表示方法制图规则03G102 钢结构设计制图深度和表示方法04G103 民用建筑工程结构施工图设计深度图样05G104 民用建筑工程结构初步设计深度图样05SG105 民用建筑工程设计互提资料深度及图样结构05SG109-1 民用建筑工程设计常见问题分析及图示结构05SG109-2 民用建筑工程设计常用问题分析及图示砌体05SG109-3 民用建筑工程设计常见问题分析及图示混凝土05SG109-4 民用建筑工程设计常用问题分析及图示钢结构05SG110 建筑结构实践教学及见习工程师图册06G112 建筑结构设计常用数据07G120 工程做法自重计算04G211 砖烟囱05G212 钢筋混凝土烟囱04SG307 现浇钢筋混凝土板式楼梯04SG309 钢筋焊接网混凝土楼板与剪力墙构造详图06SG311-1 混凝土结构加固构造04G314 钢筋混凝土折线形屋架04G320 钢筋混凝土基础梁04G321 钢筋混凝土连系梁03G322-1 钢筋混凝土过梁(烧结普通砖)G322-1~4 钢筋混凝土过梁03G322-2 钢筋混凝土过梁(烧结多孔砖砌体)03G322-3 钢筋混凝土过梁(混凝土小型空心砌块砌体)03G322-4 钢筋混凝土过梁(混凝土小型空心砌块夹心墙体) G323-1~2 钢筋混凝土吊车梁(2004年合订本)04G325 吊车轨道联结及车挡(用于混凝土结构)03G329-1 建筑物抗震构造详图G329-2-7~8 建筑物抗震构造详图G329-3~6 建筑物抗震构造祥图04SG330 混凝土结构剪里墙边缘构件和框架柱构造钢筋选06SG331-1 混凝土异形柱结构构造105SG332 小城镇住宅结构构件与构造(1X15成套615)05G335 单层工业厂房钢筋混凝土柱95G335-1 单层工业厂房钢筋混凝土柱(总说明及选用表)95G335-2 单层工业厂房钢筋混凝土柱(边柱)95G335-3 单层工业厂房钢筋混凝土柱(中柱)05G336 柱间支撑04G337 吊车梁走道板05SG343 现浇混凝土空心楼盖04G353-1~3 钢筋混凝土屋面梁G353-4~6 钢筋混凝土屋面梁G359-1~4 悬挂运输设备轨道07SG359-5 悬挂运输设备轨道04G361 预制钢筋混凝土方桩04G362 钢筋混凝土结构预埋件03G363 多层砖房钢筋混凝土构造柱抗震节点详图05SG408 SP预应力空心板99ZG408 sp预应力空心板技术手册(附册一)99ZG408 sp预应力空心板(附册二)03SG409 预应力混凝土管桩G410-1~2 1.5M*6.0M预应力混凝土屋面板G414-1~5 预应力混凝土公字形屋面梁04G415-1 预应力混凝土折线形屋架04G426 6M后张法预应力混凝土吊车梁06SG429 后张预应力混凝土结构施工图表示方法及构造详图06SG432-1 预应力混凝土双T板(坡板宽度2.4M)SG435-1~2 预应力混凝土圆孔板06SG501 民用建筑钢结构防火构造05G511 梯形钢屋架05G512 钢天窗架05G513 钢托架05G514-1 12m实腹式钢吊车梁轻级工作制(A1~A3)G514-2~3 12m实腹式钢吊车梁中级工作制(A4~A5)05G514-4 12m实腹式钢吊车梁重级工作制(A6~A7)05G515 轻型屋面梯形钢屋架06SG515-1 轻型屋面梯形钢屋架(圆钢管、方钢管)06SG515-2 轻型屋面梯形钢屋架05G516 轻型屋面钢天窗架05G517 轻型屋面三角形钢屋架06SG517-1 轻型屋面三角形钢屋架(圆钢管、方钢管)06SG517-2 轻型屋面三角形钢屋架(剖分T型钢)02SG518-1 门式刚架轻型房屋钢结构04SG518-2 门式刚架轻型房屋钢结构(有悬挂)04SG518-2S 门式刚架轻型房屋钢结构(有悬挂)(附:构件详图) 04SG518-3 门式刚架轻型房屋钢结构(有吊车)04SG518-3S 门式刚架轻型房屋钢结构(有吊车)(附:构件详图) 07SG518-4 多跨门式刚架轻型房屋钢结构01(04)SG519 多、高层民用建筑钢结构节点构造详图03SG519-1 多、高层建筑钢结构节点连接04SG519-2 多.高层建筑钢结构节点连接SG520-1~2 钢吊车梁SG521-1~4 钢檩条钢墙梁05SG522 钢与混凝土组合楼(屋)盖结构构造04SG523 型钢混凝土组合结构构造06SG524 钢管混凝土结构构造05G525 吊车轨道连接及车挡(用于钢吊车梁)07SG526 户外钢结构独立柱广告牌06SG529-1 单层房屋钢结构节点构造详图07SG531 钢网架结构设计03sG610-1 建筑结构隔震构造详图03SG611 砖混结构加固与修复sg613-1~2 混凝土小型空心砌块墙体结构04G612 砖墙结构构造02SG614 框架结构填充小型空心砌块墙体结构构造06SG614-1 砌体填充墙结构构造03SG615 配筋混凝土砌块砌体建筑结构构造05SG616 混凝土切块系列块型02ZG710 发泡水泥复合板03sG715-1 蒸压轻质加气混凝土板构造详图05SG811 条形基础06SG812 桩基承台06CG01 蒸压轻质砂加气混凝土(AAC)砌块和板材结构构05CG02 钢结构设计图实例--多高层房屋06CG04 钢结构设计示例-单层工业厂房06CG08 悬挂运输设备轨道设计计算给水排水专业图集编号图集名称02S101 矩形给水箱98S102 卧式水泵隔振及其安装95SS103 立式水泵隔振及其安装02SS104 二次供水消毒设备选用与安装01SS105 常用小型仪表及特种阀门选用安装02S106 中小型冷却塔选用及安装04S107 游泳池附件安装及设备选用05S108 到流防止器安装06SS109 管网叠压供水设备选用与安装05SS121 热水机组选用与安装01S122-1~10 水加热器选用及安装01S123 贮水罐选用及安装01S125 开水器(炉)选用及安装01SS126 住宅用热水器选用及安装06SS127 热泵热水系统选用与安装06SS128 太阳能集中热水系统选用与安装01S201 室外消火栓安装04S202 室内消火栓安装99S203 消防水泵结合器安装04S204 消防专用水泵选用及安装98S205 消防增压稳压设备选用与安装(隔膜式气压罐)04S206 自动喷水与水喷雾灭火设施安装07S207 气体消防系统选用、安装与建筑灭火器配置04S301 建筑排水设备附件选用安装01S302 雨水斗99S304 卫生设备安装01S305 小型潜水排污泵选用及安装03S401 管道和设备保温,防结露及电伴热03S402 室内管道支架及吊架02S403 钢制管件02S404 防水套管02SS405-1~4 给水塑料管安装96S406 建筑排水用硬聚氯乙烯(pvc-u)管道安装03S407-1 建筑给水金属管道安装--铜管04S407-2 建筑给水金属管道安装(薄壁不锈钢管)03SS408 住宅橱.卫给排水管道安装04S409 建筑排水用柔性接口铸铁管安装S501-1~2 单层.双层井盖及踏步05S502 室外给水排水管倒附属构筑物03S504 刚性接口给水承插式铸铁管道支墩03SS505 柔性接口给水管道支墩05S506-1 自承式平直行架空钢管06S506-2 自承式圆弧形架空钢管02S515 排水检查井04S516 混凝土排水管道基础及接口05S518 雨水口04S519 小型排水构筑物04S520 埋地塑料排水管道施工05SS521 预制装配式钢筋混凝土排水检查井05SS522 混凝土模块式排水检查井S531-1~5 湿陷性黄土地区室外给水排水管道工程构筑物07SS604 建筑管道直饮水工程02S701 砖砌化粪池03S702 钢筋混凝土化粪池03SS703-1 建筑中水处理工程(一)04S801-1 钢筋混凝土倒锥壳保温水塔04S801-2 钢筋混凝土倒锥壳保温水塔04S802-1 钢筋混凝土倒锥壳不保温水塔04S802-2 钢筋混凝土倒锥壳不保温水塔04S803 圆形钢筋混凝土蓄水池05S804 矩形钢筋混凝土蓄水池04S901 民用建筑工程给水排水施工图设计深度图样05S902 民用建筑工程给水排水初步设计深度图样05SS903 民用建筑工程设计互提资料深度及图样给水排水05SS904 民用建筑工程设计常用问题分析及图示-给水排水05SS905 给水排水实践教学及见习工程师图册07S906 给水排水构筑物设计选用图(水池、水塔、化粪池)05SS907 小城镇住宅给水排水图集(1X15成套615)07SS908 建筑给水排水常用设计参数及数据S1(一) 给水设备安装(冷水部分)2004版包括02S101;98S102;95SS103;02SS104;01SS105;02S106;04S107 S1(二) 给水设备安装(热水及开水部分)2004版包括01S122;01S123;95S124;01S125;01SS126S2 消防设备安装(2004版)包括01S201;04S202;99S203;99(03)S203;04S204;98S205;04S206 S3 排水设备及卫生器具安装(2004版)包括01S302;92S303;99S304;01S305;01(03)S305S4(一) 室内给水排水管道及附件(一)2004版包括03S401;03S402;02S403;02S404S4(二) 室内给水排水管道及附件安装(二)2004版包括02SS405;96S406;03S407-1;03SS408S5(一) 室外给水排水管道及附属设施(一)2004版包括05S502;03S504;03SS505;05S506-1S5(二) 室外给水排水管道及附属设施(二)2004版包括97S501-1;02S501-2;02S515;02(03)S515;04S516;95S51795(03)S517;05S520;05SS521;05SS522暖通空调专业图集编号图集名称K101-1~3 通风机安装05K102 风机安装99K103 防,排烟设备安装图06K105 屋顶自然通风器选用与安装K110-1~3 通风机附件安装07K120 07K120风阀选用与安装K130-1 ZP型片式消生器ZW型消声弯管06K131 风管测量孔和检查门03K132 风管支吊架07K133 薄钢板法兰风管制作与安装K150-1~3 风帽及附件03K202 离心式水泵安装05K210 采暖空调循环水系统定压05K232 分(集)水器.分汽缸06K301-1 空气—空气能量回收装置选用与安装06K301-2 空调系统热回收装置选用与安装94K302 卫生间通风器安装图94K303 分体式空调器安装K402-1~2 散热器系统安装01K403 风机盘管安装03K404 低温热水地板辐射供暖系统施工安装05K405 新型散热器选用与安装03K501-1 燃气红外线辐射供暖系统设计选用及施工安装04K502 热水集中采暖分户热计量系统施工安装06K503 太阳能集热系统设计与安装06K504 水环热泵空调系统设计与安装07K505 洁净手术部和医用气体设计与安装05SK510 小城镇住宅采暖通风设备图集(1X15成套615) 04K601 民用建筑工程暖通空调施工图设计深度图样05K602 民用建筑工程暖通空调及动力初步设计深度图样05SK603 民用建筑工程设计互提资料深度及图样暖通空调05SK604 民用建筑工程设计常见问题分析及图示--暖通空05SK605 暖通空调实践教学及见习建筑师图册动力专业图集编号图集名称99R101 燃煤锅炉房工程设计施工图集03R102 蓄热式电锅炉房设计施工图集05R103 热交换工程设计施工图集02R110 燃气(油)锅炉房工程设计施工图集02R111 小型立.卧式,油罐图集R111.R112 油罐02R112 拱顶油罐图集03sR113 中央液态冷热源环境系统设计施工图集06R115 地源热泵冷热源机房设计与施工06R201 直燃型溴化钾吸收式制冷(温)水机房设计与安装07R202 空调用电制冷机房设计与施工03R401-2 开式水箱05R401-3 常用蓄热水箱03R402 除污器06R403 锅炉房风烟道及附件94R404 热力管道焊接制管件设计选用图01R405 压力表安装图01R406 温度仪表安装图97R407 热力设备与灌输水装置05R407 蒸气凝结水回收缩水装置的选用与安装01R409 管道穿墙,屋面防水套管05R410 热水管道直埋敷设03R411-1 室外热力管道安装(地沟敷设)03R411-2 室外热力管道地沟97R412 室外热力管道支座01R413 室外热力管道安装(架空敷设)01R414 室外热力管道安装(架空支架)01R415 室内动力管道装置安装(热力管道)01R416 室内动力管道装置安装(乙炔氧气管道)05R417-1 室内热力管道支吊架03SR417-2 装配式管道悬吊支架安装图98R418 管道及设备保温98R419 管道及设备保冷03R420 流量仪表管路安装图03R421 物(液)位仪表安装图R4(一) 动力专业标准图集水箱制作及管道附件安装包括98R401-1;03R401-2;03R402;94R404;01R405;01R406;97R407 01R409;98R418;98R419;92R423R4(二) 动力专业标准图集室内热力管道安装包括01R415;01R416;05R417-1;03SR417-2R4(三) 动力专业标准图集室外热力管道安装包括03R411-1;03R411-2;97R412;01R413;01(03)413;01R41401(03)R414;05R41005R502 燃气工程设计06R503 动力专业设计常用数据电气专业图集编号图集名称00DX001 建筑电气工程设计常用图形和文字符号(含光盘)04DX002 工程建设标准强制性条文及应用示例--电气专业04DX003 民用建筑工程电气施工图设计深度图样05DX004 民用建筑工程电气初步设计深度图样05SDX005 民用建筑工程设计互提资料深度及图样电气专业05SDX006 民用建筑工程设计常见问题分析及图示-电气专业05SDX007 建筑电气实践教学及见习工程师图册06DX008-1 电气照明节能设计06DX008-2 电气设备节能设计04DX101-1 建筑电气常用数据D101-1~7 电缆敷设07SD101-8 电力电缆井设计与安装03D103 10KV及以下架空线路安装06D105 电缆防火阻燃设计与施工04D201-3 室外变压器安装03D201-4 10/0.4kv变压器室布置及变配电所常用设备构D202-1~2 备用电源04D202-3 集中型电源应急照明系统D203-1~2 变配电所二次接线(2002年合订本)01D203-2 6-10千伏配电所二次接线(直流操作)D301-1~2 室内管线安装D301-1~3 室内管线安装(2004年合订本)03D301-3 钢导管配线安装D302-1~3 双电源切换及母线分段控制接线图04CD01 双电源自动转换装置设计D303-2~3 常用电机控制电路图D401-1~3 车间线路安装06D401-1 吊车供电线路安装06D401-4 清净环境电气设备安装99D501-1 建筑物防雷设施安装(2003,2007局部修改版)99(07)D501-1 建筑物防雷设施安装D501-1~4 防雷与接地装置(2003合订本)02D501-2 等电位联结安装03D501-3 利用建筑物金属体做防雷及接地装置安装03D501-4 接地装置安装03D602-1 变配电系统智能化系统设计(10KV及以下)03D603 住宅小区建筑电气设计与施工05SD604 小城镇住宅电气设计与安装(1X15成套615)04D701-1 电气竖井设备安装D701-1~2 封闭式母线及桥架安装D701-1~3 封闭式母线及桥架安装(2004年合订本)04D701-3 电缆桥架安装04D702-1 常用低压配电设备安装D702-1~3 常用低压配电设备及灯具安装(2004年合订本) 03D702-3 特殊灯具安装05D702-4 用户终端箱D703-1~2 液位测量与控制03D704-1 小演播室及多功能厅灯光设计06D704-2 中小剧场舞台灯光设计03D705-1 电热采暖.伴热设备安装弱电专业图集编号图集名称05X101-2 地下通线缆敷设02X101-3 综合布线系统工程设计施工图集03X101-4 综合布线系统工程设计施工图集03X102 移动通信室内信号覆盖系统02X201-1 空调系统控制03X201-2 建筑设备监控系统设计安装03X301-1 广播与扩声03X401-2 有线电视系统04X501 火灾报警及消防控制03X502 空气采样早期烟雾探测系统06SX503 安全防范系统设计与安装99X601 住宅智能化电气设计施工图集03X602 智能家居控制系统设计施工图集97X700(上) 智能建筑弱电工程设计施工图集(上)97X700(下) 智能建筑弱电工程设计施工图集(下)06X701 体育建筑专用弱电系统设计安装03X801-1 建筑智能化系统集成设计图集人防专业图集编号图集名称FJ01-03 防空地下室建筑设计(2007年合订本)07FJ05 防空地下室移动柴油电站FG01-05 防空地下室结构设计(2007年合订本)FK01-02 防空地下室通风设计(2004年合订本)07FS02 防空地下室给排水设施安装FD01-02 防空地下室电气设计(2007年合订本)05SFJ10 《人民防空地下室设计规范》图示建筑专业05SFS10 《人民防空地下室设计规范》图示给水排水专业05SFK10 《人民防空地下室设计规范》图示通风专业05SFD10 《人民防空地下室设计规范》图示电气专业05SFJ05、05SFG04 防空地下室室外出入口部钢结构装配式城市道路图集编号图集名称05MR101 城市道路-施工图设计深度图样05MR102 城市道路(立体交叉施工图设计深度图样)05MR103 城市道路(立体交叉可行性研究初步设计深度图样05MR104 城市道路/路拱05MR201 城市道路-沥青路面05MR202 城市道路/水泥混凝土路面05MR203 城市道路人行道铺砌05MR301 城市道路/软土地基处理05MR401 城市道路附属工程07MR403 城市道路护坡05MR404 城市道路-路缘石05MR501 城市道路/无障碍设计05MR601 城市道路(交通标志和标线)市政给水排水专业图集编号图集名称06MS201 市政排水管道工程及附属设施中南地区图集图集编号图集名称02ZTJ202 防攀阻燃落水管安装构造05ZTJ204 贴必定BAC卷材和SPU涂料防水系统建筑构造07ZTJ603 钢塑共挤节能门窗中南建筑标准图集0198ZJ111;98ZJ411;98ZJ501;98ZJ512;98ZJ513;98ZJ521;98ZJ601;98ZJ611 98ZJ621;98ZJ641;98ZJ671;98ZJ681;98ZJ701;98ZJ721;98ZJ901;98ZJ951 中南建筑标准图集0202ZJ602;02ZJ702中南建筑标准图集0305ZJ001;05ZJ103;05ZJ201;05ZJ203;05ZJ211;05ZJ301;05ZJ31105ZJ401;05ZJ902中南结构标准图集0103ZG002;03ZG003;03ZG203中南结构标准图集0203ZG204;03ZG301;03ZG313;03ZG401中南结构标准图集0304ZG205;04206;04ZG207;04ZG501;04ZG901。
非承重混凝土复合自保温砌块体系构造图集山东
SC非承重混凝土复合自保温砌块体系构造图集编制单位:东营三城新型建材有限公司编制日期20 I 2年1 0月目录目录 (1)设计说明 (2)施工要点及验收标准 (10)自保温砌块规格及热工性能参考表 (13)外墙平面排块示例图 (14)墙身勒脚详图 (15)构造柱截面及配筋 (16)空调室外机隔板、雨篷外墙抹灰做法 (17)阳台、梁柱保温构造 (18)填充墙项部位拉结详图 (19)窗洞口部位构造 (20)变形缝................................................... 21门窗固定构造详图.. (23)柱节点详图 (24)不同材料交界处构造节点 (25)半包砌筑墙体立剖面排块示例图 (26)电线管、线盒及挂件详图 (27)半包砌筑墙体门窗固定构造详图 (28)填充墙与框架柱拉结详图 (29)预埋连接件 (30)女儿墙构造、厨房、卫生间楼面防水 (31)水平梁与框架柱拉结方式 (32)女儿墙构造详图 (34)附《自保温砌块施工工法》 (35)总经理:苗可良总工程师:许坤设计说明、适用范围本说明适用于8度和8度以下抗震设防地区的新建、改建扩建的民用建筑框架结构、框架一抗震墙结构的外围护填充墙体。
二、设计依据1《民用建筑设计通则》GB50352-20052.《建筑抗震设计规范》GB50011-20103.《建筑设计防火规范》GB50016-20064.《高层民用建筑设计防火规范》GB50045-95(2005)年版5.《普通混凝土小型空心砌块》GB8239-19976.《砌体结构设计规范》CB50003-20017.《砌体工程施工质量验收规范》GB50203-2002&《建筑节能工程施工质量验收规范》CB50411-20079. 《混凝土小型空心砌块建筑技术规程》JG/T14-201110. 《居住建筑节能设计标准》DBJ 14-03711 .《公共建筑节能设计标准》DBJ 14-03612.《非承重砌块自保温体系应用技术规程》DBJ 14-079-201113.《FS外模板现浇混凝土复合保温系统应用技术规程》BJ/T14-075-2011 三、编制内容本说明编制内容包括:设计说明、建筑维护结构热工性能参考选用表、砌块平立剖面示例、构造节点详图、施工要点及验收标准等。
框架结构砌体填充墙构造图集常用验收数据规定摘编
框架结构砌体填充墙构造图集常用验收数据规定摘编巧家灾后重建工程框架结构房屋填充墙构造设计采用了两个构造图集,如小河镇板房重建学样采用的是云南地方标准《滇03J04 烧结粘土空心砖填充墙构造图集》,包谷垴乡改8度设防的板房学校重建采用的国家标准图集《12G614-1 砌体填充墙结构构造图集》。
本文就砌体填充墙图集常用构造要求作简要介绍,供各位参考(设计图纸已明确,则以设计图纸要求为准)希望能对现场监理验收工作起到一定的帮助作用。
一一般来说,框架结构的框架柱、梁与墙体拉结筋的锚固有四种方法:1框架柱上预埋钢板,拆模后将拉结钢筋焊上;2在梁、柱中埋设贴模钢筋;3框架柱上用钢膨胀螺栓固定接结筋;4采用植筋。
设计推荐优先采用上述两个构造图集选用的方法,即在梁柱上埋设贴模钢筋。
设计没有强制要求必须采用此一种锚固方法,但明确,施工单位可根据自身情况任选一种,但必须保证抗拉钢筋与框架柱的拉结强度必须大于等于钢筋的抗拉强度。
(如植筋,埋深视结构锚固胶粘结力而定,施工前由拉接试验结果确定埋深。
接结筋间距同梁柱上埋设贴模钢筋。
具体以植筋规范要求为准。
填充墙的拉接与混凝土墙、柱、梁、板采用化学植筋的方法连接时,应符合锚固技术规程的相关规定,并应按《砌体结构工程施工质量验收规范》的要求进行实体检测。
)二云南地方标准《滇03J04 烧结粘土空心砖填充墙构造图集》简述如下1 地面以下的或室内防潮层以下的基础不得采用粘土空心砖砌筑,应用实心粘土砖或其他基础材料。
2 墙体接结筋相关规定:A 粘土空心砖与墙体构造柱、框架柱的拉结筋应沿墙高每隔600或400(7、8设防区钢筋间距@为600,9度设防区域钢筋间距@为400)的水平灰缝内设置2¢R5冷轧带肋钢筋。
(如无,则用2¢6光圆钢筋代替)B 在内墙转角处,相交处当无构造柱时应设接结筋;C 8度、9度设防区当墙长大于5米时,应在墙体中部设构造柱,柱与梁(板)用预埋筋拉接;D 7度设防区钢筋由柱伸出1000@600,8度设防区钢筋宜全部拉通@600,9度设防区钢筋应全部拉通@400.120墙接结筋应全部拉通。
填充墙设置构造柱的原则
填充墙设置构造柱的原则RSS 打印复制链接大中小发布时间:2011-10-10 09:03:03填充墙设置构造柱的原则1、构造柱的定位详建筑图。
如建筑图上未表示,施工中按以下原则设置:1〕宽度大于2m的洞口的两侧。
2〕长度超过2.5m的独立墙体的端部。
构造柱断面为墙厚200(100)X200,配筋4ф12(4ф10),ф6@200,上下端400长度范围内,箍筋间距加密到100。
构造柱的钢筋应锚入梁板内上下各一个锚固长度。
2、砌体填充墙端部无结构墙、柱时,应设置构造柱;当墙长超过5m(墙厚不大于120为4m)而无中间横墙或立柱拉结时,应在墙长中间部位设置混凝土构造柱。
3、砌块墙与结构柱或混凝土墙交接处,应在柱或混凝土墙内预留拉结钢筋,每隔500mm或两皮砌块间设2根6.5拉结钢筋,伸入墙内长度不应小于墙长的1/5,且不应小于700mm,抗震设防烈度为6度时不应小于1000mm,抗震设防烈度为7度时应通长设置。
4、标准要求,构造柱应上下两端可靠锚入梁中,正确做法应该是在倒梁混凝土之前预留构造柱纵筋。
这一点在施工中,由于施工单位管理不严,且偷懒怕麻烦,普遍很难做到。
在柱下端梁中预留情况尚好,而在上端梁中,95%都是不会预留的。
做法是:柱纵筋先伸至梁底,事后在梁底相应位置凿四个孔,将四根插筋插入,然后用环氧树脂锚固,最后将上部插筋与下部纵筋搭接连接。
5、〔1〕构造柱在框架砌体填充墙中的作用和构造要求框架结构砌体填充墙设置钢筋混凝土构造柱,其作用与多层砌体结构中的构造柱一样,即将较长的填充墙沿长度方向用构造柱分开,由框架柱、上一F水平横梁和构造柱构成填充墙的封闭边框,使填充墙形成几片带有封闭边框的墙体,这就犹如对墙体加了一个竖向和横向的“套箍”一样,对墙体起约束作用。
即使填充墙开裂,也不致散落解体,仍然可保证其足够的稳定性。
