东大15秋学期《电力系统分析》在线作业1 100分答案
电力系统分析试题及答案全.doc
自测题（一）—电力系统的基本知识一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（ ）。
A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B 、保证对用户的供电可靠性和电能质量；C 、保证对用户的供电可靠性，提高系统运行的经济性；D 、保证对用户的供电可靠性。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。
A 、一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。
3、对于供电可靠性，下述说法中正确的是（ ）。
A 、所有负荷都应当做到在任何情况下不中断供电； B 、一级和二级负荷应当在任何情况下不中断供电； C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是（ ）。
A 、电压偏移、频率偏移、网损率； B 、电压偏移、频率偏移、电压畸变率； C 、厂用电率、燃料消耗率、网损率； D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。
A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。
6、关于变压器，下述说法中错误的是（ ）A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C 、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D 、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。
7、衡量电力系统运行经济性的主要指标是（ ）。
A 、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建设投资、网损率； C 、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。
天大15秋季《电力系统分析》在线作业一 答案
《电力系统分析》在线作业一一、单选题（共 5 道试题，共 25 分。
）1. q 轴磁链方程的等值电路中，f 、绕组开路，定子绕组中的磁链与电流的比值为（）。
. X. X'. X''. 以上结果都不是正确答案：2. 下列选项中，可能与转子位置角无关的是（）。
. 同步机定子绕组与转子绕组的互感系数. 转子各绕组的自感. 转子绕组之间的互感. 定子各相绕组的自感正确答案：3. 下列选项中，不属于控制变量的是（）。
. 发电机的有功出力. 所有发电机及具有可调无功补偿设备节点的电压模值. 带负荷调压变压器的变比. 除平衡节点外，其它所有节点的电压相角正确答案：4. 下列电流分量中，不属于自由分量的是（）。
. 定子的基频电流. 定子的倍频电流. 转子的基频电流. 转子的励磁电流正确答案：5. 潮流计算中，当PV节点的无功注入超出了该节点所能提供的无功能力时，要将其改变为（）. PQ节点. PV节点PI节点. 平衡节点正确答案：《电力系统分析》在线作业一二、判断题（共 15 道试题，共 75 分。
）1. 最优潮流的约束条件包括等式约束条件和不等式约束条件。
. 错误. 正确正确答案：2. 派克变换是指将同步电机、、坐标系下的变量变换成、q、0 坐标系下的变量. 错误. 正确正确答案：3. 在原有的节点间增加一条支路，节点导纳矩阵的阶数将加1。
. 错误. 正确正确答案：4. 直流潮流算法属于近似线性潮流算法. 错误. 正确正确答案：5. 对同步电机突然短路暂态过程进行物理分析的理论基础是磁链守恒原理。
. 错误. 正确正确答案：6. 机组间有功功率获得最佳经济分配的必要条件是，各机组的煤耗微增率相等，这就是等微增率准则。
. 错误. 正确正确答案：7. 牛顿潮流算法可采用平直电压法选择迭代初值。
. 错误. 正确正确答案：8. 节点阻抗矩阵和节点导纳矩阵一样，具有高度稀疏性。
. 错误. 正确正确答案：9. Yik是指网络出k节点其余节点都接地时，节点i注入电流相量同施加于节点k的电压之比。
东北大学智慧树知到“电气工程及其自动化”《电力系统分析》网课测试题答案1
东北大学智慧树知到“电气工程及其自动化”《电力系统分析》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.应用小干扰法分析系统静态稳定，计及阻尼系数作用时，系统稳定的条件是()A.DB.D0C.D>0，SEqD.D>0，SEq>02.一般双绕组变压器的分接头()A、高、低压侧均没有B、位于低压侧C、高、低压侧均有D、位于高压侧3.同步发电机突然发生三相短路瞬间，定子绕组将有直流电流，计及电阻，此直流分量的衰减时间常数为()A.Td'B.Tq"C.Td"D.Tq'4.负荷的单位调节功率可以表示为()。
A.B.C.D.5.某元件导纳的有名值为Y=G+jB，当基准值功率为SB，电压为UB，则电导的标么值为()。
A.B.C.D.6.大扰动后，减少原动机出力的主要目的是为了提高系统的()。
A.暂态稳定B.静态稳定C.电压稳定D.经济性7.系统发生两相短路接地故障时，复合序网的连接方式为()A、正序、负序、零序并联B、正序、负序并联，零序开路C、正序、零序并联，负序开路D、零序、负序并联，正序开路8.中性点接地电力系统发生短路后没有零序电流的不对称短路类型是()A、单相接地短路B、两相短路C、三相短路D、两相短路接地9.同步发电机，三种电势图Eq、E′、E″之间的大小关系为()。
A.B.C.D.10.电力系统发生三相短路，短路电流只包含()A、正序分量B、负序分量C、零序分量D、正序和零序分量11.电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是()。
A.线电压、三相功率B.相电压、三相功率C.电流、电抗D.电压、电流12.无限大功率电源供电三相对称系统发生三相短路，短路电流的非周期分量的衰减速度()A、A，B，C三相相同B、只有A，B两相相同C、只有B，C两相相同D、只有A，C两相相同13.利用P-Q分解法和牛顿拉夫逊法进行潮流计算，二者的收敛速度是()。
电力系统分析(本)网上作业一及答案
练习一：单项选择题1、额定变比为10.5kV/242kV的变压器工作于+2.5％抽头，其实际变比为（）。
A10.5kV/242kVB10kV/220kVC10.5kV/248.05Kv（答案：C）2、额定变比为35kV/11kV的变压器工作于-2.5％抽头，其实际变比为（）。
A34.125kV/10.725kVB34.125kV/11kVC35kV/11Kv（答案：B）3、三绕组变压器的结构，通常将高压绕组绕在铁心的（）。
A外层B内层C中层（答案：A）4、采用分裂导线可（）输电线电容。
A增大B减小C保持不变（答案：A）5、采用分裂导线可（）输电线等效半径。
A增大B减小C保持不变（答案：A）6、短路电流周期分量的标么值与（）有关。
A.转移电抗和短路时间B.计算电抗和短路点距离C.计算电抗和短路时间（答案：C）7、在系统发生短路时，异步电动机（）向系统提供短路电流。
A.绝对不B.一直C.有时（答案：C）8、在运用计算曲线进行短路电流计算时，负荷。
A.用恒定阻抗表示B.用变阻抗表示C.不予考虑（答案：A）9、对于静止元件来说，其（）。
A正序电抗＝负序电抗B正序电抗＝零序电抗C负序电抗＝零序电抗（答案：A）10、架空输电线的正序电抗（）于其零序电抗。
A大于B小于C等于（答案：B）11、有架空地线的输电线的零序电抗（）无架空地线的输电线的零序电抗。
A大于B小于C等于（答案：B）12、平行架设的双回输电线的零序阻抗（）单回输电线的零序阻抗。
A大于B小于C等于（答案：A）13、对于变压器的各序漏抗，其值大小（）A相等B不等C不能确定（答案：A）14、两相短路时的比例系数m(n)为（）。
A.3B.1C.3（答案：A）15、电压和电流对称分量在经过（）接线的变压器后相位不变。
A.Y，d11B.Y，y0C.Y，d1（答案：B）16、电力系统发生短路后，系统中各点电压的不对称程度主要由（）序分量决定。
A.正B.负C.零（答案：B）17、单相接地短路时，短路点的负序和零序电压（）。

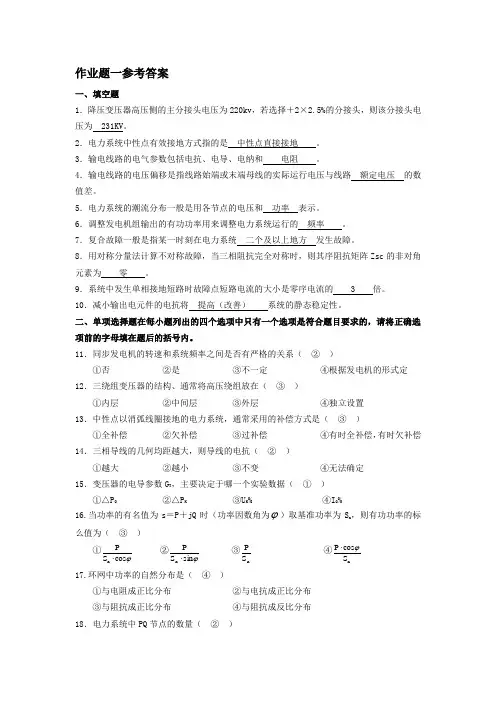

电力系统分析试题及参考答案资料
作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。
2．电力系统中性点有效接地方式指的是 中性点直接接地 。
3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。
二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法作业题二参考答案一、填空题1.衡量电能质量的主要指标是：电压、频率、波形 。

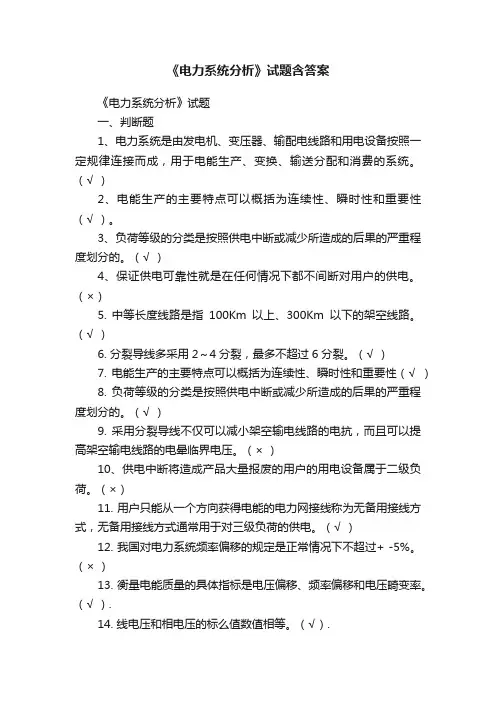

《电力系统分析》试题含答案
《电力系统分析》试题含答案《电力系统分析》试题一、判断题1、电力系统是由发电机、变压器、输配电线路和用电设备按照一定规律连接而成，用于电能生产、变换、输送分配和消费的系统。
（√ ）2、电能生产的主要特点可以概括为连续性、瞬时性和重要性（√ ）。
3、负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。
（√ ）4、保证供电可靠性就是在任何情况下都不间断对用户的供电。
（×）5. 中等长度线路是指100Km以上、300Km以下的架空线路。
（√ ）6. 分裂导线多采用2～4分裂，最多不超过6分裂。
（√ ）7. 电能生产的主要特点可以概括为连续性、瞬时性和重要性（√ ）8. 负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。
（√ ）9. 采用分裂导线不仅可以减小架空输电线路的电抗，而且可以提高架空输电线路的电晕临界电压。
（× ）10、供电中断将造成产品大量报废的用户的用电设备属于二级负荷。
（×）11. 用户只能从一个方向获得电能的电力网接线称为无备用接线方式，无备用接线方式通常用于对三级负荷的供电。
（√ ）12. 我国对电力系统频率偏移的规定是正常情况下不超过+ -5%。
（× ）13. 衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。
（√ ）.14. 线电压和相电压的标么值数值相等。
（√）.15．35kv及以下高压电力系统均应采用中性点不接地的运行方式。
（× ）16、一级负荷在任何情况下都不允许停电，所以应采用双电源供电或单电源双回路供电。
（×）17、二级负荷可以采用单电源双回路供电。
（√ ）18、电力网是指由变压器和输配电线路组成的用于电能变换和输送分配的网络。
（√ ）19、衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。
（√ ）（）20、我国电力系统对频率偏移的具体规定是任何电力系统、任何情况下频率偏移都不得超过。
东北电力大学大三电气工程自动化专业电力系统分析考试试卷及参考答案2
东北电力大学电力系统分析考试试卷及参考答案2一、单项选择题（5’）1.输电线路反映线路带电时绝缘介质中产生泄漏电流及导线附近空气游离而产生的有功功率损失的是( )。
A、电阻B、电感C、电导D、电容答案：C2.元件首末端两点电压的数值差叫做( )。
A、功率损耗B、电压损耗C、电压降落D、电压偏移答案：B3.我国规定农村电网允许电压偏移范围为：( )A、±5%B、±7%C、-10%～+5%D、-10%～+7.5%答案：D4.理想同步发电机定子有( )。
A、静止的三相绕组a,b,cB、旋转的相线绕组a,b,cC、励磁绕组fD、纵轴阻尼绕组D答案：A5.开式电力网的潮流计算方法适用于( )的潮流计算。
A、主干网B、配电网C、输电网络D、次级输电网络答案：B6.( )既是唯一的有功功率电源，又是基本的无功功率电源A、变压器B、发电机C、电动机D、静态补偿器答案：B7.对于大型网络，常采用( )的调压方式。
A、逆调压B、顺调压C、常调压D、不调压答案：A8.对于小型网络，常采用( )的调压方式。
A、逆调压B、顺调压C、常调压D、不调压答案：B9.电力系统静态稳定是指电力系统在某一运行方式下受到一个( )后，能否恢复到它原来运行状态的能力。
A、冲击B、小干扰C、大干扰D、故障答案：B10.直流输电系统的关键设备是( )。
A、升压设备B、换流设备C、传输设备D、保护设备答案：B11.对于中型网络，常采用( )的调压方式。
A、逆调压B、顺调压C、常调压D、不调压答案：C二、多项选择题（5’）1.降低网损的技术措施包括( )。
A、现场调查法B、标准调查法C、财务报表法D、流程图法答案：ABCD2.在同一时间内，电力网损耗电量占供电量的百分比，称为( )_。
A、电力网的损耗率B、损耗C、网损率D、线损率答案：ACD3.电力系统不对称故障包括( )。
A、单相接地短路B、三相短路C、两相短路接地D、单相断开答案：ACD4.电力系统稳定性的干扰是指( )。
《电力系统分析》习题集及答案
电力系统分析习题集收集整理，仅供学习，勿做他用前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。
电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。
根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。
力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。
全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。
本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。
由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。
目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
电力系统分析试题及答案
作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为31KV 。
2．电力系统中性点有效接地方式指的是中性点直接接地。
3．输电线路的电气参数包括电抗、电导、电纳和电阻。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。
5．电力系统的潮流分布一般是用各节点的电压和功率表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的频率。
7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为零。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的3倍。
10．减小输出电元件的电抗将提高（改善）系统的静态稳定性。
二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
11．同步发电机的转速和系统频率之间是否有严格的关系（②）②是12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）③外层13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）③过补偿14．三相导线的几何均距越大，则导线的电抗（ 1）①越大15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ）③nS P17.环网中功率的自然分布是（ ④ ） ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）②大量的19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）②网损率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡23．通过改变变压器变比，实质上（ ③ ）③改变了电力网的无功功率分布24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现25．同步机的各种电抗间关系为(③ )③ "x 'x x x d d q d >>>26.若ac 两相发生短路，则基准相选择为( ② )②b 相28．越靠近电源点负序电压越( ① )①低29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ③静态稳定 30．分析简单系统的暂态稳定性可以应用②等面积定则三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
电力系统分析作业答案
变压器：
线路：
变压器：
(2)近似计算。取基准值 =100MVA, ,则
发电机：
变压器：
线路：
变压器：
4.如图所示系统，电源为恒压电源。当取 ， ，冲击系数 时，试求在k点发生三相短路时的冲击电流和短路功率是多少？
解：
（1）求各元件的标幺值电抗。此时有
(2)求电流和功率。此时有
作业六
1.电力系统接线如图所示，其中，发电机G1： ；发电机G2： ；变压器T1: ,线路l1： ;线路l2： ;当母线4发生三相短路时，求短路点短路电流周期分量有效值 、冲击电流 ,及母线2上的电压（ ）
21、人们发现银河系以外还有类似银河系一样庞大的恒星集团，如：仙女座星系、猎犬座星系，目前人类已发现了超过100亿个河外星系。
4.如图3所示的系统中，当在 点发生b相断线时，试求
（1）列出断线时的边界条件，并组合负序网
答：当地球运行到月球和太阳的中间，如果地球挡住了太阳射向月球的光，便发生月食。（2）写出复合序网中 的表达式
（4）由于短路引起系统中功率分布的变化，发电机输出功率与输 入功率不平衡，可能会引起并列运行的发电机失去同步，使系统瓦解，造成大面积停电。
短路计算的目的：
（1）选择有足够电动力稳定和热稳定性的电气设备，
（2）合理的配置继电保护及自动装置，并正确整定其参数。
（3）选择最佳的主接线方案。
（4）进行电力系统暂态稳定的计算。
解;
单位长度的电阻为
单位长度的电抗为
单位长度的电纳为
集中参数为
等值电路如图3所示
3、某发电厂装设一台三相三绕组变压器，额定容量 ，额定电压为 ，各绕组容量比为100/100/100，两两绕组间的短路电压为 ， ， ，空载损耗 ，短路损耗为 、 、 ，空载电流 ，试求变压器参数，并作等值电路。
电力系统分析试题及参考答案
作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231KV。
2．电力系统中性点有效接地方式指的是中性点直接接地。
3．输电线路的电气参数包括电抗、电导、电纳和电阻。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。
5．电力系统的潮流分布一般是用各节点的电压和功率表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的频率。
7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为零。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将提高（改善）系统的静态稳定性。
二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
11．同步发电机的转速和系统频率之间是否有严格的关系（②）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（③）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（③）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅ 17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
电力系统分析作业题答案.doc
东北农业大学网络教育学院电力系统分析作业题复习题一一、填空题（每小题 1分，共10 分） 1 •降压变压器高压侧的主分接头电压为 压为 231KV 。
220kv ，若选择+ 2X 2.5%的分接头，则该分接头电2•电力系统中性点有效接地方式指的是 3.输电线路的电气参数包括电抗、电导、 4 •输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 值差。
5•电力系统的潮流分布一般是用各节点的电压和 6. 调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7. 复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
&用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵 元素为 零 。
9•系统中发生单相接地短路时故障点短路电流的大小是零序电流的 ____ 310.减小输出电元件的电抗将 提高（改善） _______ 系统的静态稳定性。
二、单项选择题（每小题 1分，共20分）在每小题列出的四个选项中只有一个选项是符合 题目要求的，请将正确选项前的字母填在题后的括号内。
11 •同步发电机的转速和系统频率之间是否有严格的关系（①否 ②是 ③不一定12•三绕组变压器的结构、通常将高压绕组放在（ ③ ①内层 ②中间层 ③外层 中性点直接接地 电纳和 电阻 。
功率 表示。
频率 二个及以上地方13•中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ①全补偿 ②欠补偿 ③过补偿 14•三相导线的几何均距越大，则导线的电抗（ ② ②越小 ③不变 G,主要决定于哪一个实验数据（ ③U K % ①越大15.变压器的电导参数 ①厶P O16.当功率的有名值为 s = P + jQ 时 额定电压 的数Zsc 的非对角 倍。
）④根据发电机的形式定 ④独立设置③） ④有时全补偿，有时欠补偿 ④无法确定 ）④I 。
％ （功率因数角为 ）取基准功率为 S n ,则有功功率的标 么值为（③）① PS n cos②_ S n sin 17. 环网中功率的自然分布是（ ①与电阻成正比分布 ③与阻抗成正比分布 18. 电力系统中PQ 节点的数量（①全都是 ②大量的S n ④ P cosS n② 与电抗成正比分布 ④与阻抗成反比分布 ） ③ 少量的 19•潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是 ④必有且一般只设一个 （④ ）i - j |>l i - j |min i - j |<l i - j |min30.分析简单系统的暂态稳定性可以应用（②）20. 21. 22. 23. 24. 25. i - j |>1 i - j |max 在同一时间内， ①负载率 电力系统的频率主要决定于（ ①有功功率的平衡 ③电压质量 ④丨 i - j IV i - j |max 电力网的电能损耗与供电量之比的百分值称为（ ②网损率 ③ 供电率 ①） ②无功功率的平衡 ④ 电流的大小②）④厂用电率 关于顺调压电压调整方式的描述，错误的是（ ② ） ① 高峰负荷时允许中枢点电压略低 ② 低谷负荷时允许中枢点电压略低 ③ 适用于用户对电压要求不高的场合 ④ 适用于供电线路不长的场合 通过改变变压器变比，实质上（ ①改变了电压损耗的数值③改变了电力网的无功功率分布 三相短路时，非周期分量极小值， ①一相中出现 ③三相均不出现同步机的各种电抗间关系为③） ②改变了负荷变化时次级电压的变化幅度④增加了整个电力系统的无功功率容量 只能是在某种情况（①）②同时在两相中出现④只有故障相出现其它相不出现①Xd X q Xd "X d ②X q X d X d X d " ③ Xd Xq XdX d "④X dX dX qX d "26. 若ac 两相发生短路， ①a 相 27. 下网K 点发生两相短路接地， 其复合序网为图所示 负序、零序阻抗） 则基准相选择为②b 相 ④a 相和c③）（其中，1,2 , 0分别为正序、28.越靠近电源点负序电压越 （①） ①低 ②高 ③不变29.作为判据业 d①暂态稳定 0主要应用于分析简单系统的②故障计算③）③静态稳定 ④无法确定④调压计算①等耗量微增率准则②等面积定则③小干扰法④对称分量法三、简答题（每小题5分，共20分）31 •电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
231094 北交《电力系统分析》在线作业一 15秋答案
北交《电力系统分析》在线作业一一、单选题（共 15 道试题，共 30 分。
）1. 电力系统频率调整的基本原理是（）。
. 根据负荷的变化，调整电力系统中无功电源的出力，将系统频率限制在允许范围. 根据负荷的变化，调整发电机的有功出力，将系统频率限制在允许范围. 根据系统频率的变化，切除或投入负荷，将电力系统频率限制在允许范围. 根据负荷的变化调整系统中变压器的分接头，将电力系统频率限制在允许范围正确答案：2. 电力网中，任意两点之间电压的代数差，称为（）. 电压降落. 电压损耗. 电压偏移. 电压差正确答案：3. 关于节点导纳矩阵，描述不正确的有（）. 阶数等于网络中的节点数. 是稀疏矩阵. 是对称矩阵. 与节点编号无关正确答案：4. 关于单电源环形供电网络，下述说法中正确的是（）。
. 供电可靠性差、正常运行方式下电压质量好. 供电可靠性高、正常运行及线路检修（开环运行）情况下都有好的电压质量. 供电可靠性高、正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况. 供电可靠性高，但电压质量较差正确答案：5. 关于电力系统等值电路参数计算时，变压器变比的选择，下述说法中正确的是（）。
. 精确计算时采用实际变比，近似计算时采用平均额定变比. 近似计算时，采用实际变比；精确计算时采用平均额定变比. 不管是精确计算还是近似计算均应采用额定变比. 不管是精确计算还是近似计算均应采用平均额定变比正确答案：6. 在标幺制中，只需选定两个基准，常选的是（）. 电压、电流. 电压、功率. 电压、电路. 电流、电抗正确答案：7. 架空输电线路的电抗与导线之间几何平均距离的关系为（）。
. 几何平均距离越大，电抗越大. 几何平均距离越大，电抗越小. 输电线路的电抗与几何平均距离无关. 改变导线之间的几何平均距离可以明显改变线路的电抗正确答案：8. 超高压输电线空载运行时，线路末端电压与始端电压相比（）. 上升. 不变. 下降. 无法确定正确答案：9. 架空输电线路采用分裂导线的目的是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15 秋学期《电力系统分析》在线作业1
单选题
一、单选题（共20 道试题，共100 分。
）
1. 小干扰法适用于简单电力系统的( )
A. 静态稳定分析
B. 暂态稳定分析
C. 大扰动分析
D. 潮流分析
----------------选择：A
2. 在发电机稳态运行状态中，机械功率PT 与电磁功率PE 相比( )
A. PT>PE
B. PT<PE
C. PT=PE
D. PT>>PE
----------------选择：C
3. 无零序电流分量的不对称短路是（）
A. 三相短路
B. 两相短路
C. 单相接地短路
D. 两相短路接地
----------------选择：B
4. 理想凸极同步发电机ABC 坐标系下，定子绕组间的互感系数的变化周期（
A. 0
B. ）π
C. 2π
D. 3π
----------------选择：B
5. 一台YN/Y 型接线的变压器，如果在YN 侧发生短路故障，则Y 侧零序电流大小为（
A. 0
B. 0.5
C. 1.0
D. ∞
----------------选择：A
6. 派克变换是一种（）
A. 回归变换
B. 平面变换
C. 静止变换
D. 坐标变换
----------------选择：D
7. 电力网某条线路额定电压为UN=110KV，则它表示的是( )
A. A
B. B
C. C。
