室内设计中的两点透视-超实用
室内设计中的两点透视陆续的做一些小篇幅的讲述，来完善下基础知识的了解，希望能够帮助到更多的新人。
无论是绘画，设计制图，透视基础都是最初的骨骼，好比我们做泥塑，首先要用木条铁丝等做出大致的动态骨架，然后再不断增加泥巴来雕塑肌肉和表皮，这样才不至于走形或者坍塌。
所以那些人为线条和笔触重于透视和比例的人，希望还是从基础做起，这样才能让自己更踏实的不断提高。
———————————————————————————————————————————两点透视，顾名思义是在视平线上有两个灭点（或者叫消点也可以）。
下面用一张室内透视图来讲述下亮点透视的画法。
如图，水平红色的线为视平线，a,b两个灭点构成了基本的两点透视关系，线从a,b点分别发散出来，共同交织，则形成了室内从屋顶到墙壁再到陈设的透视关系。
而垂直线则是平行并列的，（如果垂直方向不平行而产生灭点，则为三点透视）用床来举例，床是规整的长方体，如图可以清晰的看出：用直尺从a点（第一个点）延伸出来的线，确定了床头和床尾的两条线的透视角度，而床体高度通过线的延长，可以延长投射到墙壁上，我们用墙壁做为标准参照尺度，确定床的高度，如图红色区域：假设墙壁的高度为两米二（红框），那么依据透视延长与墙体垂直的焦点可以大致得出床的高度为六百（毫米）。
也就是零点六米，以此类推，我们便可以得出家具陈设的具体尺度，这样整体的透视比例关系便可以精确控制。
两点透视的b点，也就是第二个点，发散出来的线与a点发散的线相交，可以得出床这个长方体的轮廓，这样便形成了准确的床的透视关系。
简单的上个颜色，大家便可以清晰看出由两点透视生成的室内透视图，初学者需要耐心严谨的推算室内陈设的尺寸和比例：甚至可以在地面画成等分格子，比如500x500，这样可以依据每样家具的准确尺寸画出投影，然后再立体化。
————————————————————————————————————————————————————如果我们把房间比作盒子，那么两点透视便可以看到盒子的四个面，除去地板和顶棚，墙壁则占了两个立面。
透视PPT课件
PH
Vy h P
s
例10 作建筑形体的两点透视
（注意悬挑屋面的画法）
PH VX
例
10 （ 两 点 透 视）
Vy
PH
h
Vx
P
真
s
高 线
真 高
Vy
h
线
P
例11 作出房屋的透视图
例11（两点透 视）
h
看清题意
确定画面 位置 确定站点 定视平线
找灭点的 投影
正立面图
h
右立面图
vY
平面图
vX
s
例11 作出房屋的透视图（续1） 改变作图条件--将画面 线转为水平。 先画屋盖、外墙和柱子 的透视。
作长、宽两方向的平行线，分别交画面线 PH— PH 于两点，再过 这两点分别作垂直线交于视平线 h — h 上得左右两灭点 Vx 及Vy （若画面线与视平线不平行，应量取相应距离在视平线上确定灭 点）。
2. 求各直线的透视方向 一般是直线的画面交点与灭点的
连线。
3. 求端点的透视 过站点向各端点连线与画面线相交，过
交点 引垂线与各自的透视方向线相交即得端点的透视（若画面线 与视平线不平行，应量取相应距离到透视图中）。
4. 连各端点的透视，加粗可见的透视轮廓线即得。
水平线的透视的 画图步骤（续）
b
透视
图的
H 基面
画图 步骤
1. 求灭点。
2. 求各直线的透视
方向。
PH
3. 求端点的透视。
4. 连各端点的透视 并加粗。
PH
h 正立面图 P
（续1）
PH
h P s
例11 作出房屋的透视图（续2） 画走廊 画门窗
Vy h P
s
例10 作建筑形体的两点透视
（注意悬挑屋面的画法）
PH VX
例
10 （ 两 点 透 视）
Vy
PH
h
Vx
P
真
s
高 线
真 高
Vy
h
线
P
例11 作出房屋的透视图
例11（两点透 视）
h
看清题意
确定画面 位置 确定站点 定视平线
找灭点的 投影
正立面图
h
右立面图
vY
平面图
vX
s
例11 作出房屋的透视图（续1） 改变作图条件--将画面 线转为水平。 先画屋盖、外墙和柱子 的透视。
作长、宽两方向的平行线，分别交画面线 PH— PH 于两点，再过 这两点分别作垂直线交于视平线 h — h 上得左右两灭点 Vx 及Vy （若画面线与视平线不平行，应量取相应距离在视平线上确定灭 点）。
2. 求各直线的透视方向 一般是直线的画面交点与灭点的
连线。
3. 求端点的透视 过站点向各端点连线与画面线相交，过
交点 引垂线与各自的透视方向线相交即得端点的透视（若画面线 与视平线不平行，应量取相应距离到透视图中）。
4. 连各端点的透视，加粗可见的透视轮廓线即得。
水平线的透视的 画图步骤（续）
b
透视
图的
H 基面
画图 步骤
1. 求灭点。
2. 求各直线的透视
方向。
PH
3. 求端点的透视。
4. 连各端点的透视 并加粗。
PH
h 正立面图 P
（续1）
PH
h P s
例11 作出房屋的透视图（续2） 画走廊 画门窗
室内手绘(两点透视讲解)
（一）求量点M1、M2方法一
一．定出真高线(墙角线)AB，作出H.L。根据画面需要， 过A、B两点作出两面墙的
○ 透视(两个正交的面角度约l50。为佳)，在H.L上得到V.P1 和V.P2 两个消失点。
二．找出V.P1、V.P2的中点C，画弧交AB延长线于0点。 三．以V.P2为圆心，V.P2 0为半径画弧相交于H.L得到点
M1；以V.P1为圆心，V.P1 0
○ 为半径画弧交H.L于点M2。
(二) 求量点M1、M2方法二
作平行于H.L 的任意 一条水平线CD。
01
以CE、DE作圆弧，
交于任意水平线上的 03
两点。
以CD为直径作半圆
02 与真高线AB延伸线
相交于E。
这两点分别通过B点
04 延伸到H.L上，即得
到M1、M2。
网格作图法步骤
已知条件：一房间长5000mm，宽4000mm，高3000mm，以此为例做室内两点透视 图。
1. 按比例画出高为3000mm的墙角线AB（真高线），在AB上距离1.6米处画出视平线 H.L，并任意确定灭点VP1、VP2，画出上下墙线。以V.P1-V.P2为直径画半圆，交 AB延长线于E0。然后分别以VP1、VP2为圆心，各点到E0的距离为半径画圆，分别 叫H.L于M1、M2。
分别由各个尺寸点向V .P1、V .P2作透视线，即作出透视地网格。在地网格中分别找出家具 等的平面位置，并分别竖垂线。
由真高线定出家具、天花板 等高度尺寸，分别向左右消 失点
V .P1、V .P2连线，画出细 部，即用量点法作出室内成 角透视图。
三、快速作图法步骤
绘制一条水平线，确定 为视平线H.L，在H.L 线上画一条垂线AB， 并在AB线的两侧，H.L 线上一远一近确定两个 灭点V.P1和V.P2.从 V.P1向A、B点分别引 线并延伸，同样由V.P2 向A、B点引线并延伸， 这EF，确定DC线和EF线位置的原则为使 ABCD和ABFE在视觉上看起来像两个相等的正方形。平分AB四等份，再通过 这些等分点向V.P1和V.P2连线，与ABCD的对角线交于1、2、3点，过这些点 作垂线与BC相交，从V.P2点向这些交点引线并延伸；同理求得BF线上的交点， 得出一个正方体的透视网格。
快速室内两点透视画法(共11张PPT)
快速室内两点透视画法
两点透视绘图步骤
把平面图旋转45度左右。 为了便于快速找到物体的正投影和相
对位置，先把平面图分割成9份网格 （也可以更多份）。
选择视点。
确定画面的范围。
1
画纸
绘图区
确定视平线，画出墙高线，确定两个灭点，拉出4条墙角透视线。视平线定在画面中
2间或偏上位置，一般取1.4-1.6米；以墙高线2-3倍距离确定两个灭点。
基线
确定m点，画出地面分割线。m点一般定在画面边线旁边（可调整）；根据基线上的刻度
3与m点连线，画出地面九宫格透视分割线。
确定家具在地面上的投影。
4
确定家具在地面上的投影。
4
参考墙体高度，确定第一个家具的高度，其他家具以此参照快速画出高度，绘制线
5稿细节直至完成。
两点透视线稿
以墙高线2-3倍距离确定两个灭点。 m点一般定在画面边线旁边（可调整）； 为了便于快速找到物体的正投影和相对位置，先把平面图分割成9份网格（也可以更多份）。 确定m点，画出地面分割线。 确定家具在地面上的投影。 确定m点，画出地面分割线。 确定家具在地面上的投影。 要 求：自选视点和视高； 确定家具在地面上的投影。 为了便于快速找到物体的正投影和相对位置，先把平面图分割成9份网格（也可以更多份）。 确定家具在地面上的投影。 确定m点，画出地面分割线。 把平面图旋转45度左右。 视平线定在画面中间或偏上位置，一般取1. 为了便于快速找到物体的正投影和相对位置，先把平面图分割成9份网格（也可以更多份）。 以墙高线2-3倍距离确定两个灭点。
参确考定墙 m点体，高画度出，地v确p面定1分第割一线个。家具的高度，其他m家具1以此参照快速画出高度，绘制线稿细节直至完成。
确定家具在地面上的投影。
两点透视绘图步骤
把平面图旋转45度左右。 为了便于快速找到物体的正投影和相
对位置，先把平面图分割成9份网格 （也可以更多份）。
选择视点。
确定画面的范围。
1
画纸
绘图区
确定视平线，画出墙高线，确定两个灭点，拉出4条墙角透视线。视平线定在画面中
2间或偏上位置，一般取1.4-1.6米；以墙高线2-3倍距离确定两个灭点。
基线
确定m点，画出地面分割线。m点一般定在画面边线旁边（可调整）；根据基线上的刻度
3与m点连线，画出地面九宫格透视分割线。
确定家具在地面上的投影。
4
确定家具在地面上的投影。
4
参考墙体高度，确定第一个家具的高度，其他家具以此参照快速画出高度，绘制线
5稿细节直至完成。
两点透视线稿
以墙高线2-3倍距离确定两个灭点。 m点一般定在画面边线旁边（可调整）； 为了便于快速找到物体的正投影和相对位置，先把平面图分割成9份网格（也可以更多份）。 确定m点，画出地面分割线。 确定家具在地面上的投影。 确定m点，画出地面分割线。 确定家具在地面上的投影。 要 求：自选视点和视高； 确定家具在地面上的投影。 为了便于快速找到物体的正投影和相对位置，先把平面图分割成9份网格（也可以更多份）。 确定家具在地面上的投影。 确定m点，画出地面分割线。 把平面图旋转45度左右。 视平线定在画面中间或偏上位置，一般取1. 为了便于快速找到物体的正投影和相对位置，先把平面图分割成9份网格（也可以更多份）。 以墙高线2-3倍距离确定两个灭点。
参确考定墙 m点体，高画度出，地v确p面定1分第割一线个。家具的高度，其他m家具1以此参照快速画出高度，绘制线稿细节直至完成。
确定家具在地面上的投影。
透视(一点透视两点透视)ppt课件
设计师可以利用透视技巧来突出产品的重点部分，使得观众能够更清楚地了解产品 的构造和特点。
透视还可以用来表现产品的内部结构和功能原理，通过透视剖面图等形式来展示产 品的内部构造和工作原理，增强观众对产品的认知和理解。
产品材质表现方法
透视在产品设计中能够真实地表现产品 的材质质感，通过光影效果和色彩处理 可以模拟出不同材质的表面质感和纹理
利用一点透视和两点 透视原理，构建具有 深度感和立体感的动 画场景。
运用色彩、光影等视 觉元素，增强场景的 空间感和真实感。
通过调整视角和视平 线的高低，表现不同 的空间层次和远近关 系。
角色动作设计和运动规律掌握
根据透视原理，设计符合角色性 格和情绪的动作，表现角色的动
态美。
掌握运动规律，使角色动作更加 自然、流畅，符合物理原理。
2
设计师可以利用透视原理，将产品的设 计理念以立体、生动的形式呈现出来， 使得观众能够更直观地理解设计师的创 意和想法。
3
透视效果图可以作为产品设计的重要依 据，帮助设计师在产品开发的各个阶段 进行有效的沟通和交流，确保最终产品 的实现与其设计意图相符合。
产品结构表达技巧
透视在产品设计中能够清晰地表达产品的结构关系，通过透视原理可以准确地表现 出产品各个部件之间的位置、比例和连接方式。
与眼睛平齐的水平线，是确定画面中 物体高度和深度的基准线。
消失点
在两点透视中，物体两侧的垂直线分 别向左右两个方向汇集，最终消失在 视平线上的两个点，称为消失点。
消失点与视平线确定方法
01
02
03
确定视平线
根据观察者的眼睛高度和 物体在画面中的位置，确 定视平线的位置。
确定消失点
在视平线上根据物体两侧 垂直线的汇集方向，分别 定出左右两个消失点。
透视还可以用来表现产品的内部结构和功能原理，通过透视剖面图等形式来展示产 品的内部构造和工作原理，增强观众对产品的认知和理解。
产品材质表现方法
透视在产品设计中能够真实地表现产品 的材质质感，通过光影效果和色彩处理 可以模拟出不同材质的表面质感和纹理
利用一点透视和两点 透视原理，构建具有 深度感和立体感的动 画场景。
运用色彩、光影等视 觉元素，增强场景的 空间感和真实感。
通过调整视角和视平 线的高低，表现不同 的空间层次和远近关 系。
角色动作设计和运动规律掌握
根据透视原理，设计符合角色性 格和情绪的动作，表现角色的动
态美。
掌握运动规律，使角色动作更加 自然、流畅，符合物理原理。
2
设计师可以利用透视原理，将产品的设 计理念以立体、生动的形式呈现出来， 使得观众能够更直观地理解设计师的创 意和想法。
3
透视效果图可以作为产品设计的重要依 据，帮助设计师在产品开发的各个阶段 进行有效的沟通和交流，确保最终产品 的实现与其设计意图相符合。
产品结构表达技巧
透视在产品设计中能够清晰地表达产品的结构关系，通过透视原理可以准确地表现 出产品各个部件之间的位置、比例和连接方式。
与眼睛平齐的水平线，是确定画面中 物体高度和深度的基准线。
消失点
在两点透视中，物体两侧的垂直线分 别向左右两个方向汇集，最终消失在 视平线上的两个点，称为消失点。
消失点与视平线确定方法
01
02
03
确定视平线
根据观察者的眼睛高度和 物体在画面中的位置，确 定视平线的位置。
确定消失点
在视平线上根据物体两侧 垂直线的汇集方向，分别 定出左右两个消失点。
《透视图的基本画法》课件
透视图绘制的常见错误
比例不准确
在透视图绘制中，比例是非常重要的，错误的比例会导致整个透视图失真。
构图不合理
透视图的构图需要注意元素的布局和相互关系，不合理的构图会影响视觉效果。
透视线错乱
透视图中的线条错乱会导致透视效果不佳，需要注意线条的收敛方向。
透视图的实例分析
实例1 实例2 实例3
透视图的应用于建筑设计中，展示建筑物的外 观和内部空间。
地平线
地平线是透视图绘制中的基准 线，决定了视角的高低。
消失点
消失点是透视图中的关键点， 用于确定平行线在透视图中的 收敛方向。
正交线
正交线是与平行线垂直交叉的 线段，用于绘制物体的边界。
透视图的三大要素
1 视点
视点是观察者所在的位 置，决定了透视图的视 角和观察角度。
2 视线
视线是观察者的视觉线 条，连接物体与视点。

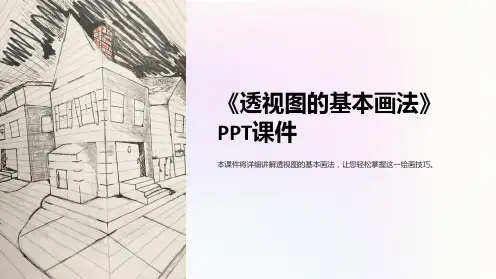

《透视图的基本画法》 PPT课件
