建筑采暖系统介绍
浅谈采暖系统的分类及各类形式的选用
采暖系统确实是设在建筑物内部向建筑物输入必然的热量以维持建筑物内部要求的温度，知足生活和各类工作环境对温度的要求的系统。
笔者以为在采暖设计中第一需对各类采暖系统的特点比较熟悉，然后在实际工程中才能设计出合理的系统，达到建筑物对室内温度的要求。
采暖系统总的来讲可分为热水散热器采暖系统，蒸汽散热器采暖系统，辐射采暖系统，热风度暖系统。
在这几个大的分类系统中，每一个系统又可分为几种形式，每种形式又有各自不同的适应场所。
现就对这几种系统形式谈一下自己的熟悉。
热水散热器采暖系统按系统的循环动力分类，可分为重力（自然）循环系统和机械循环系统。
按供水温度分类，可分为高温水采暖系统和低温水采暖系统。
高温水采暖系统供水温度高于100℃，低温水采暖系统供水温度低于100℃。
按供回水的方式分类，可分为上供下回式，上供上回式，下供下回式，下供上回式，上供中回式等。
按散热器的连接方式，可分为垂直式与水平式系统。
按连接散热器的管道数量分类可分为单管系统与双管系统。
按并联环路水的流程分类，可分为同程式系统与异程式系统。
蒸汽采暖系统依照供汽压力可分为高压蒸汽采暖系统、低压蒸汽采暖系统和真空蒸汽采暖系统。
依照立管的数量可分为单管蒸汽采暖系统和双管蒸汽采暖系统。
依照蒸汽干管的位置可分为上供式、中供式和下供式。
依照凝结水回收动力可分为重力回水和机械回水。
辐射采暖系统按热媒种类可分为低温热水辐射采暖，中温热水辐射采暖，高温热水辐射采暖，电热式和燃气式。
热风度暖可分为集中送风，管道送风，悬挂式和落地式暖风机等形式。
热水散热器采暖系统一样用于民用建筑中。
下面就其各类形式特点及适用处所加以一一说明。
重力循环系统不需要外来动力，它是靠供回水的密度差产生的压力差作为循环动力，因此作用压头小，所需管径大，但运行时无噪声，治理简单。
只适用于没有集中供热热源、对供热质量有特殊要求的小型建筑物中。
机械循环的循环动力来自水泵，它适用于大中型集中供热的建筑。
建筑供暖系统
建筑供暖系统的分类摘要：为什么要设置供暖系统，供暖系统有什么意义和作用。
在冬季，北方的的室外温度大大低于室内温度，因此房间的热量不断的传向室外，为了保持人们日常生活工作所需要的温度环境，就必须设置建筑采暖向室内供给相应的热量。
什么是建筑采暖呢？建筑采暖是由室外的热源将生产的热媒通过采暖管道送至建筑物内设置的散热器，简单的来说就是为了保持室内的设定温度，必须向室内供应相应的热量，我们把这种向室内供应热量的系统。
称为供暖系统关键词：供暖系统，设备，附件。
一.供暖系统的组成：供暖系统由热源，管道系统和散热设备三部分组成。
(1)热源是指使材料产生热能并将热媒加热的部分，如锅炉等。
(2)采暖管道系统是指热源和散热设备之间的管道。
热媒通过管道系统将热能从热源输送到散热设备。
(3)散热设备是将热量散入室内的设备，如散热器，暖风机，辐射板等。
二．供暖系统的分类：根据采暖作用范围分类：(1)局部采暖系统。
热源，管道系统和散热设备在构造上连成一个整体的采暖系统。
称为局部采暖系统。
例如火炉，火墙，火坑，电热采暖和燃气采暖等。
(2)集中采暖系统。
锅炉在单独的锅炉房内，热媒通过管道系统送至一栋或多栋建筑物的采暖系统，称为集中采暖系统。
(3)区域采暖系统。
由一个锅炉房全区许多建筑物采暖，生产和生活用热的采暖系统称为区域采暖系统或区域供热系统。
根据采暖热媒分类：(1)烟气采暖系统。
一燃料燃烧时产生的烟气作为热媒，把热量带给散热设备（如火炕，火墙等）的采暖系统，称为烟气采暖系统。
(2)热水采暖系统。
以热水为热媒，把热量带给散热设备的采暖系统，称为热水采暖系统。
当热水采暖系统的供水温度为95度，回水为70度的时候，称为低温热水供暖系统；供水温度高于100度的称为高温热水采暖系统。
低温热水采暖系统多用于民用建筑的采暖系统，高温热水采暖系统多用于生产厂房。
(3)蒸汽采暖系统。
以蒸汽为热媒，把热量带给散热设备的采暖系统，称为蒸汽采暖系统。
采暖系统
三、机械循环的热水采暖系统
1.工作原理：利用
水泵强制循环，水 流在整个环状管路 中流行的阻力靠水 泵提供的动力来克 服，水泵的扬程大 小由流动阻力确定
2. 特点：设臵了循环 水泵，增加了系统的 经常运行电费和维修 工作量，但水泵所产 生的作用压力很大， 因而供暖范围可以扩 大，不仅可以单栋建 筑供暖，也可以多栋 建筑，区域供暖，广 泛使用。
③ 在施工 中，每安装好 一层散热器即 可采暖，给冬 季施工带来很 大方便。免得 为了冬季施工 的需要，特别 装置临时供暖 设备。
机械循环双管下供下回式热水采暖系统
4）机械循环中供式热水采暖系统
（1）结构形式 水平供水干管敷 设在系统的中部，上 部系统可用下供下回 式，下部系统则用上 供下回式。
（1）结构形式 将回水干管可以设臵在一 层顶板下或楼层夹层中，可省 去地沟。安装时，在立管下端 设泄水堵丝，以方便泄水及排 放管道中的杂物。回水干管末 端需设臵自动排气阀或其他排 气装臵。 （2）适用场合 该系统适合不宜设臵地沟 的多层建筑。
7）水平串联式
（1）结构形式 一根立管水平串联多组散热器。当串联散热器很多时， 运行中易出现前端过热，末端过冷的水平失调现象。每个环 路散热器组8-12组为宜。 按照供水管与散热器的连接方式可分为顺流式和跨越式 两。
图 热水采暖系统组成示意图
热水采暖系统的分类
1.按热水供暖循环动力的不同，分为自然循环系统 和机械循环系统。
循环动力 自然循环系统依靠水的密度差进行循环 机械循环系统依靠水泵压力进行循环
排气阀 散热 器
膨胀 水箱 水 泵
锅 炉
除污器
2.按供、回水方式 的不同，可分为 单管系统和双管 系统。
3）机械循环双管下供下回式
室内供暖系统—采暖系统的主要设备(建筑设备)
• 3.3.1 散热器安装要求 • 3.3.2 采暖管道支架的种类及安装要求 • 3.3.3 采暖管道防腐及保温 • 3.3.4 室内采暖管道的安装
3.3.1 散热器安装要求
• 散热器的安装形式有明装和暗装两种。明装为散热器裸露 在室内，暗装则有半暗装(散热器的一半宽度置于墙槽内)、 全暗装(散热器宽度方向完全置于墙槽内，加罩后与墙面平 齐)、明装及半暗装加罩等。对于全暗装的散热器罩，在散 热器支管与立管交叉处，应设检修门。
• 1.支架的种类 • 管道支架按其对管道的制约作用力分为活动支架和固定支架；按支
架本身的构造不同分为托架、吊架。 • (1) 活动支架 • 活动支架的作用是：使管道热胀冷缩时在允许的范围内沿轴向自由
移动，不被卡死。室内采暖管道的活动支架有托架和吊架两种形 式。 • 1) 托架。托架的主要承重构件是横梁。不保温管道用低支架安装 (图3.43)，保温管道用高支架安装(图3.44)。
• 4) 组对带腿的散热器(如柱型散热器)在15片以下时用两片带腿 的；15～25片时，中间加上一片。
• 5) 有放气阀的散热器，热水和高压蒸汽采暖系统放气阀应安 装在散热器的顶部。低压蒸汽采暖系统有放气阀应安装在散热 器下部1/3～1/4高度上。
• (3) 散热器组对工序 • 散热器组对前，应将各散热片进行除锈处理，并按设计规定涂(喷)刷第一
图3.46 卡环式固定支架 (a)卡环式；(b)带弧形挡板的卡环式
• (3) 立管支架
• 立管支架采用管卡，有单、双立管卡两种，分别用于单根立管， 并行的两根立管的固定，规格为DN15～50。立管卡结构见图 3.47。
• 立管管卡安装，层高小于或等于5m，每层须安装1个；层高大于 5m，每层不得少于2个。
采暖方案-地暖
地暖系统设计方案一、系统介绍低温地板辐射是一种利用建筑物内部地面进展采暖的系统。
它是将40-60℃热水通过埋于地楼板的豆石混泥土或水泥沙浆层内加热盘管经辐射把地板加热。
低温地板辐射系统既能高效地使用各种低品位能源作为热源。
该系统以整个地面作为散热面，地板在通过对流换热加热周围空气的同时，还向四周的围护构造进展辐射散热，从而使围护外表的温度升高，其辐射换热量约占总换热量的50%。
因而是一种减少建筑能耗，提高舒适性的理想采暖系统，其可靠性、舒适性与卫生性已经在诸多工程中得到了验证。
又具有室内温度均匀、温度梯度小、脚感温度高、无空气污染、热舒适性好等特点。
与传统散热器供暖方式相比：热效率提高20-30%，室内不需安装散热器和连接器的的支管与立管，增加了建筑物使用面积；能方便的实现国家节能标准的“按户计量，分室调温的要求〞。
早在本世纪三十年代，低温地板辐射采用暖技术就在兴旺国家开场使用。
由于当时选用钢管〔或铜管〕作为地面辐射采暖的通水管，存在本钱高、接口多、易渗漏、易腐蚀等问题，应用受到了极大的限制。
低温地板辐射采暖系统在欧美、日本、韩国已普遍采用，近几年我国也开场大力推广。
此系统与传统暖气片采暖方式相比，安装施工有很大不同，技术含量较高，需专业人员指导安装。
为使地板辐射供暖到达设计效果，防止返修，减少维护管理，能够正常和长寿命运行，除选用良好的设备和材料外，还要做到施工程序合理，安装方法正确。
运行合理才能使地热系统保持良好的使用。
随着塑料工业的飞速开展，八十年代初，以欧美、日本、韩国等国为代表，生产研制出新型塑料管材-交联聚乙烯〔PE-RT〕管，从而开创了地板辐射采暖领域以塑代铜〔钢〕的新时代，PE-RT管材使用温度宽〔-70～110℃〕，耐压高〔长期高温下工作压力≥0.6MPa〕，无毒性，不结垢，寿命长〔50年以上〕，是作为加热盘管的理想材料。
交联聚乙烯管低温地板辐射供暖系统在兴旺国家不仅大量用于住宅、饭店、展览馆、游泳馆等建筑，而且已应用到户外停车场、花坛〔圃〕、草坪〔足球场〕、养殖场及农业大棚等场所。

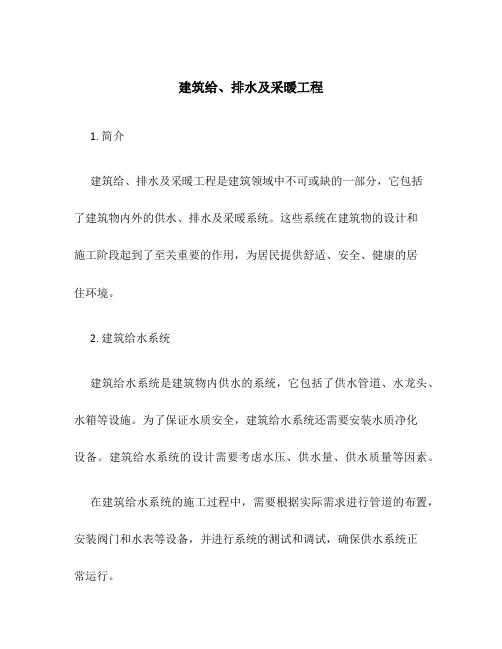

建筑给、排水及采暖工程
建筑给、排水及采暖工程1. 简介建筑给、排水及采暖工程是建筑领域中不可或缺的一部分，它包括了建筑物内外的供水、排水及采暖系统。
这些系统在建筑物的设计和施工阶段起到了至关重要的作用，为居民提供舒适、安全、健康的居住环境。
2. 建筑给水系统建筑给水系统是建筑物内供水的系统，它包括了供水管道、水龙头、水箱等设施。
为了保证水质安全，建筑给水系统还需要安装水质净化设备。
建筑给水系统的设计需要考虑水压、供水量、供水质量等因素。
在建筑给水系统的施工过程中，需要根据实际需求进行管道的布置，安装阀门和水表等设备，并进行系统的测试和调试，确保供水系统正常运行。
3. 建筑排水系统建筑排水系统是建筑物内排水的系统，它包括了排水管道、下水道、排水泵等。
建筑排水系统的设计需要考虑排水量、排水方式、排水防水等因素。
在建筑排水系统的施工过程中，需要根据实际需求进行排水管道的布置，安装排水口和排水泵等设备，并进行系统的测试和调试，确保排水系统正常运行。
4. 采暖系统采暖系统是建筑物内提供供暖的系统，它包括了供暖管道、采暖设备、温控器等。
采暖系统的设计需要考虑供暖面积、供暖方式、供暖效果等因素。
在采暖系统的施工过程中，需要根据实际需求进行管道的布置，安装供暖设备和温控器等设备，并进行系统的测试和调试，确保采暖系统正常运行。
5. 建筑给、排水及采暖工程的重要性建筑给、排水及采暖工程在建筑领域中起着至关重要的作用。
正常运行的给、排水及采暖系统能够为建筑物提供舒适、安全、健康的居住环境。
给、排水及采暖系统的设计和施工需要专业的知识和技能，这样才能确保系统的正常运行。
在设计过程中，需要考虑到建筑物的实际需求，合理设计供水、排水和采暖系统的布局。
在施工过程中，需要精确安装各种设备，并进行系统的测试和调试。
6. 结论建筑给、排水及采暖工程是建筑领域中不可或缺的部分，它们为建筑物提供了基本的供水、排水和采暖功能。
设计和施工过程中应根据建筑物的需求进行合理布局，确保系统的正常运行。
(完整版)浅谈采暖系统的分类及各种形式的选用
采暖系统就是设在建筑物内部向建筑物输入一定的热量以保持建筑物内部要求的温度，满足生活和各种工作环境对温度的要求的系统。
笔者认为在采暖设计中首先需对各种采暖系统的特点比较熟悉，然后在实际工程中才能设计出合理的系统，达到建筑物对室内温度的要求。
采暖系统总的来说可分为热水散热器采暖系统，蒸汽散热器采暖系统，辐射采暖系统，热风采暖系统。
在这几个大的分类系统中，每个系统又可分为几种形式，每种形式又有各自不同的适应场所。
现就对这几种系统形式谈一下自己的认识。
热水散热器采暖系统按系统的循环动力分类，可分为重力（自然）循环系统和机械循环系统。
按供水温度分类，可分为高温水采暖系统和低温水采暖系统。
高温水采暖系统供水温度高于100℃，低温水采暖系统供水温度低于100℃。
按供回水的方式分类，可分为上供下回式，上供上回式，下供下回式，下供上回式，上供中回式等。
按散热器的连接方式，可分为垂直式与水平式系统。
按连接散热器的管道数量分类可分为单管系统与双管系统。
按并联环路水的流程分类，可分为同程式系统与异程式系统。
蒸汽采暖系统按照供汽压力可分为高压蒸汽采暖系统、低压蒸汽采暖系统和真空蒸汽采暖系统。
根据立管的数量可分为单管蒸汽采暖系统和双管蒸汽采暖系统。
根据蒸汽干管的位置可分为上供式、中供式和下供式。
根据凝结水回收动力可分为重力回水和机械回水。
辐射采暖系统按热媒种类可分为低温热水辐射采暖，中温热水辐射采暖，高温热水辐射采暖，电热式和燃气式。
热风采暖可分为集中送风，管道送风，悬挂式和落地式暖风机等形式。
热水散热器采暖系统一般用于民用建筑中。
下面就其各种形式特点及适用场所加以一一说明。
重力循环系统不需要外来动力，它是靠供回水的密度差产生的压力差作为循环动力，因而作用压头小，所需管径大，但运行时无噪声，管理简单。
只适用于没有集中供热热源、对供热质量有特殊要求的小型建筑物中。
机械循环的循环动力来自水泵，它适用于大中型集中供热的建筑。
高温水采暖系统的散热器表面温度高，易烫伤皮肤，烤焦有机灰尘，卫生条件及舒适度较差，热水容易发生气化，但可节省散热器用量，供回水温差较大，可减少管道系统管径，降低输送热媒所消耗的电能，主要用于对卫生要求不高的工业建筑及其辅助建筑中。
建筑设备--供暖工程
7.1.2 热水供暖系统 1） 热水供暖系统的分类
1. 按照热媒参数划分 低温热水供暖系统----供水温度 t ≤100℃ 。 高温热水供暖系统----供水温度t ＞100℃ 。 2. 按照系统循环动力划分
自然循环
机械循环
自然循环是利用热水散热冷却 所产生的自然压头促使水在系 统中循环
特点：压头小、作用半径不大
的车
节能。
间。
1）圆翼型散热器 由生铁铸成，其形状为外面有圆形翼片的圆管。
168 164
1000
2021/8/19
第2章 采暖工程
2021/8/19
第2章 采暖工程
2）长翼型散热器
由生铁铸成。它的外 面有许多竖向翼片， 外壳内部为一个扁盒 状空间 。
115
505 600
2021/8/19
第2章 采暖工程
6
1—蒸汽管 2—暖风机 3—泄水管 4—疏水器 5—单向阀 6—空气管 7—凝水管 8—散热器
2021/8/19
第2章 采暖工程
2.4 采暖系统的布置与保温 2.4.1 采暖管道的布置
1.干管
4
2
1
顶层
3
65
底层
42 1
顶层
3 65
底层
2021/8/19
a）异程式
b）同程式
1—供水总立管 2—供水干管 3—回水干管 4—立管 5—供水进口管 6—回水出口管
6）蒸汽供暖系统中经常会出现疏水器漏气、凝结水二次蒸发、管件损坏等跑、 冒、滴、漏现象。影响系统的使用效果和经济性。
2.3.2 低压蒸汽采暖系统
1. 散热器的供汽压力
散热器内蒸汽压力应接近大气压力并略高一些。
高层建筑热水采暖系统形式
高层建筑热水采暖系统形式热水采取系统无论是商业建筑还是民用建筑都需要的生活设备，但是高层建筑对热水采暖系统有更高更多的要求，尤其是在倡导节能减排的当今设计，如果设计热水采暖设备以供高层建筑更好的使用，成为重点，但是就目前我国高层建筑热水采暖系统形式来说依然很单一。
接下来，笔者就高层建筑热水采暖系统形式进行具体的概述。
1.分层式采暖系统所谓分层式采暖系统简单的说就是根据高层建筑的层数和高速，将其分为很多个多层单元，这些多层单元都成为独立系统，分别设置一个单独的采暖系统，下面单元的热水采暖系统直接与室外的管网连接，而上面单位的热水采暖系统与下面的有所不同，需要利用隔绝式的方法并且与外网相连，这样就能避免因为水压工况之间的存在着互相影响的情况，并且能够保证散热器符合一定的承压要求。
分层式采暖系统依据热媒温度条件有所不同，可以采取下面的形式：如果出现热媒高水温的现象，就采取换热水器进行隔断连接的方法；而当时热媒水温相对低时，为了降低换热水器大小而导致过多的成本支出，就可以利用双水箱的方式。
这两种形式全面具体值得考虑。
高层建筑热水采暖系统如果利用分层式采暖系统，从本质上说就是利用底层的采暖技术来缓解高层采暖的压力，相对于高层建筑热水采暖技术，我国的底层采暖技术已经很成熟，因为利用这种方式安全可靠。
但是这个系统形式虽然在技术上没有什么问题，但会提高建设成本。
这是因为分层采暖系统有很多个独立的采取系统，这不仅使采暖管道和设备增多了，进而提高了建设成本，还因为分层采暖系统一定要有相关技术层做支持，也就导致了工程成本和建筑面积在一定程度上的消耗，所以在高层建筑中利用分层采暖系统进行热水采暖很难实现，因此很多的专家学者一直都希望找到不同设备层就可以进行高层热水采暖供应的方式，这样才能节约一定的成本。
2.垂直双线单管采暖系统上文中，笔者主要向我们介绍了高层建筑热水采暖的分层采暖系统形式，我们知道虽然它在技术层面上不需要投入太多，但是因为相关的设备太多，因此其成本支出依然很大，那么，除了上述所说的分层热水采暖系统外，还有哪些系统形式呢？接下来，笔者就介绍一下垂直双线单管采暖系统。
建筑采暖系统
散热器的传热系数远低于上供 下回式系统，在相同的立管供 水温度下，散热器的面积要比 上供下回式系统面积大
12
13
中供式的特点： 水平供水干管敷设在系统中部 下部系统呈上供下回式 上部系统可采用下供下回式 （双管）如图a，也可采用上供 下回式（单管）如图b 避免由于梁底标高过低，致 使供水干管挡住顶层窗户的不 合理布置 避免垂直失调现象
30
31
3）高层建筑热水供暖系统
高层建筑热水采暖系统几种常用的形式
分区式采暖系统－解决垂直失调和超压 同异程式系统－解决垂直失调 单、双管混合式系统－解决垂直失调
32
（1）分区式供暖系统
概念：
垂直方向分成两个或两 个以上的独立系统称为分 区式采暖系统
33
②单双管混合式供暖系统
组内双管连接 组间单管连接 优点： •克服双管的垂直失 调问题 •单管不能进行局部 调节的缺点。 •使散热器的立管和 支管管径减小。
2
(1)
2
(2)
(2)
单管水平跨越式
1—冷风阀；2—空气管
18
水平单管串联 水平单管跨越 水平单管跨越
19
单管水平串联式
单 管 水 平 串 联
特点：1)除主立管外，无立管穿过楼板，施工方便，经济美观
2)便于分层管理和调节 3)排气困难)
4)串太多散热器，易水平失调
20
单管水平跨越式
特点：1)每个环路串联散热器数量不受限制
图: 单、双管混合式系统
34
分户计量的机械循环热水采暖系统
对于新建住宅设置集中热水采暖系统时，应推行温度调 节和户用热量计量装置，实行供热计量收费。 适合热计量的采暖系统就具备以下条件：
二建考试必备-建筑结构与建筑设备(34)暖通空调
第十一章暖通空调第一节采暖采暖是使室内获得热量并保持一定的温度，以达到适宜的生活或丁作条件的技术。
采暖系统由热源、热媒输送设备和散热设备三个主要部分构成。
一、采暖系统（一）采暖系统概述1．采暖系统分类根据三个主要组成部分的位置分为局部采暖系统和集中采暖系统。
根据采暖系统散热给室内的方式不同，分为对流采暖和辐射采暖。
根据热媒不同分为热水采暖系统、蒸汽采暖系统与热风采暖系统。
民用建筑应采用热水作热媒，并应有可靠的水质保证措施；工业建筑，当厂区只有采暖用热或以采暖用热为主时，宜采用高温水作热媒；当厂区供热以工艺用蒸汽为主时，在不违反卫生标准和节能要求的条件下，可采用蒸汽作热媒。
2．采用集中采暖的气候条件（1）累年日平均温度稳定低于或等于5℃的日数大于或等于90d的地区，宜采用集中采暖。
指严寒和寒冷地区，主要包括东北，华北和西北地区。
（2）累年日平均温度稳定低于或等于5℃的日数为60～89天；以及累年日平均温度稳定低于或等于5℃的日数不足60天，但累年日平均温度稳定低于或等于8o C的日数大于或等于75天的地区，其幼儿园、养老院、中小学校、医疗机构等建筑宜采用集中采暖。
3．集中采暖室内计算参数（1 ）民用建筑的主要房间，严寒和寒冷地区的主要房间应采用18 一24 ℃，夏热冬冷地区的主要房间应采用16 一22 ℃，设置值班供暖房间不宜低于5℃：辐射供暖室内设计温度宜降低2℃.（2 ）工业建筑的工作地点，宜采用：轻作业，18 一21 ℃；中作业，16 一18 ℃；重作业，14 一16 ℃；过重作业，12 一14 ℃；（3 ）辅助建筑物及辅助用室，不应低于下列数值：浴室、更衣室，25 ℃；办公室、休息室、食堂，18 ℃；盥洗室、厕所12℃。
（二）热水采暖系统1．热水采暖系统分类（1）按热水在系统内循环的动力可分为重力循环（自然循环）和机械循环两种。
重力循环热水采暖系统不需电力，但作用半径小。
只适合用于半径不大于50m，3层以下的小型建筑，如图5—1所示。
高层建筑给排水采暖管道系统讲解
28
高层给排水、采暖系统的形式
——高层建筑给水方式
（c）缺点： a.变频水泵套数较多，高压管线长，设备 和管线费用高； b.变频水泵维修较复杂。 （d）适用情况： 高层给水系统现在采用较多，推荐使用。
29
高层给排水、采暖系统的形式
——高层建筑给水方式
（2）减压阀供水方式 （a）工作原理： 变频水泵设置在建筑物底层或者地下 室，通过减压阀分别向各区供水。 （b）优点： a.变频水泵一般只需要一套，设备费 用较低，管理维护方便； b.不需高位水箱，不占高层建筑上层 面积； c.管网管线简单经济。
42
43
高层给排水、采暖系统的形式
——高层建筑排水方式
二、旋流排水系统
1.旋流接头 （1）设置在立管与横管连接处。 （2）主要是接头内部设置有旋流叶片和导流 板。 （3）立管下降的污水和横支管排出的污水， 通过旋流叶片和导流板的作用，在排水管 内形成旋流状态，使排水管中间形成气流 畅通的空气芯，管内压力变化很小。 2.特殊排水弯头
35
高层给排水、采暖系统的形式
——高层建筑排水方式
5.器具通气排水系统 每个卫生器具都设置器具通气管的排 水系统。通气效果最好，能有效地防止水封 破坏，但是该系统造价最高，建筑上管道隐 蔽处理困难。 6.共用通气排水系统 两根排水立管合用一根通气立管，降 低排水系统造价。
36
37
38
高层给排水、采暖系统的形式
2.高位水箱串联供水方式
（1）工作原理： 水泵分散设置在各分区的楼层中，低区的 水箱兼作上一区的水泵吸水水箱。 （2）优点： a.无高压水泵和高压管线； b.运行动力费用经济。
11
12
高层给排水、采暖系统的形式
建筑采暖系统
第6章建筑采暖系统0.采暖系统概述1.采暖系统的分类与选择2采暖系统的热负荷与计算3.热源4.采暖设备及附件6.0 采暖系统概述1.建筑采暖系统：为了维持建筑物室内所需的空气温度而向其供给相应的热量所需的工程设施。
2.建筑采暖系统的任务和目的：满足人们日常生活和社会生产所需要的大量的热能。
3.建筑采暖工程的应用历史19世纪初期，开始用锅炉产生的蒸汽或热水来采暖。
1877年，美国建成了区域采暖系统。
二战后，区域采暖技术得到普遍应用（俄罗斯和东欧以热电厂作为热源，美国和西欧以区域锅炉房为主）我国，解放后得到较大发展，主要热源为热电厂、区域锅炉房和分散锅炉房。
6.1 采暖系统的分类与选择6.1.0 采暖系统组成与分类6.1.1 热水采暖系统6.1.2 高层建筑热水采暖系统6.1.3 蒸汽采暖系统6.1.4 热风采暖系统6.1.5 辐射采暖6.1.6 采暖系统热媒的选择6.1.7 采暖系统的管路布置和敷设6.1.0 采暖系统组成与分类所有采暖系统都是由以下三个主要部分组成：（1）热源：使燃料燃烧产生热，将热媒加热成热水或蒸汽的部分，如锅炉房、热交换站等。
（2）输热管道：供热管道是指热源和散热设备之间的连接管道，将热媒输送到各个散热设备。
（3）散热设备：将热量传至所需空间的设备，如散热器、暖风机等。
6.1.0 采暖系统组成与分类● 1.按热媒种类分类●热水采暖系统：以热水为热媒，主要用于民用建筑。
●蒸汽采暖系统：以水蒸气为热媒，主要用于工业建筑。
●热风采暖系统：以热空气为热媒，主要用于大型工业车间。
● 2.按设备相对位置分类●局部采暖系统：热源、热网、散热器三部分在构造上合在一起的采暖系统，如火炉采暖、煤气采暖和电热采暖。
●集中采暖系统：热源和散热设备分别设置，用热网相连接，由热源向各个房间或建筑物供给热量的采暖系统。
●区域供暖系统：以集中供热的热网作为热源，用以满足一个建筑群或一个区域供暖用热需要的系统。
建筑采暖系统分类
建筑采暖系统分类
1. 水暖系统：
（1）单管暖气系统：单管暖气系统是一种简单的采暖系统，
它采用单管循环方式，即热水从热源（如热水器）流入暖气片，然后再回到热源。
（2）双管暖气系统：双管暖气系统是一种比单管暖气系统更
复杂的采暖系统，它采用双管循环方式，即热水从热源（如热水器）流入暖气片，然后再回到热水器，再从热水器流入暖气片，从而形成一个循环。
2. 蒸汽采暖系统：蒸汽采暖系统是一种采用蒸汽作为热源的采暖系统，它采用蒸汽从锅炉流入暖气片，然后再回到锅炉，形成一个循环。
3. 地暖系统：地暖系统是一种采用地温作为热源的采暖系统，它采用地温从地下流入暖气片，然后再回到地下，形成一个循环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/10/9
11
1. 热水采暖系统的分类
（1）按系统循环动力的不同，可分为重力 （自然）循环和机械循环系统。
依靠供回水的温度不同产生的密度差为 动力进行循环的系统，称为重力循环系统； 靠机械力(水泵压力)进行强制循环的系统， 称为机械循环系统。
2020/10/9
12
热水采暖系统的分类
2）按热媒温度的不同，可分为低温热水采暖系统和高 温热水采暖系统。
部工作地点保持一定温度要求而设置的采暖 系统。
2020/10/9
6
5.1.1采暖系统的分类
3. 按热媒种类分 （1）热水采暖系统； （2）蒸汽采暖系统； （3）热风采暖系统。
集中采暖系统的常用热媒是热水和蒸汽，民用建筑应采 用热水作热媒。工业建筑，当厂区只有采暖用热或以采暖用热 为主时，宜采用高温水做热媒；当厂区供热以工艺用蒸汽为主 时，在不违反卫生、技术和节能要求的条件下，可采用蒸汽作 热媒。利用余热或天然热源采暖时，采暖热媒及其参数可根据 具体情况确定。
采暖系统的工作原理：热媒在热源中被加热， 吸收热量后由供热管道送至室内，通过散热设备放 出热量，使室内温度升高，而热媒经回收管道返回 热源重新被加热，如此往复循环，补充热量的消耗， 使室内温度保持不变。
2020/10/9
3
建筑采暖系统
采暖系统主要包括以下三个组成部分：
（1）热源：产生热能的设备和装置，如锅炉 房、热电厂、热交换站等。
2020/10/9
13
热水采暖系统的分类
（3）按供、回水方式的不同，可分为单管系 统和双管系统。热水经供水管顺序流过多组 散热器，并在各散热器中依次冷却的系统， 称为单管系统；热水经供水管平行地分配给 多组散热器，冷却后的回水自每个散热器直 接沿回水管流回热源的系统，称为双管系统。
2020/10/9
第5章 建筑采暖系统
2020/10/9
1
建筑采暖系统
本章概要 通过本章的学习，掌握建筑采暖系 统的基本概念、基本原理；熟悉集中采暖系 统的分类、选择以及特点；了解采暖系统设 备及其附件的构造与工作原理，能够识读建 筑采暖的施工图纸。
2020/10/9
2
建筑采暖系统
在冬季，室外温度低于室内温度，在温度差 作用下，室内的热量通过围护结构（墙、屋顶、地 板、门窗）不断地传向室外，使得室内温度降低。 为了使人们能有一个舒适的工作和生活环境，就必 须向室内补充一定的热量，这种向室内提供热量的 工程设备称为采暖系统。在采暖系统中，热量的载 体称为热媒。
2020/10/9
7
5.1.1采暖系统的分类
4. 按散热方式分
（1）对流采暖：利用空气受热所形成的自然 对流，使房间温度上升。主要设备有散热器、 暖风机等。
（2）辐射采暖：利用受热面释放热射线，将 室内空气加热。如利用建筑物内部顶棚、地 板、墙壁或其他表面（如：金属辐射板）作 为辐射散热面进行采暖即是典型的辐射采暖 系统。
2020/10/9
16
（5）按干管位置：
2）按回水干管位置的不同，可分为上回式、 下回式。 根据以上供、回水位置的不同，可组合 为上供下回式、上供上回式、下供上回式、 下供下回式、中供式等不同的系统形式。
2020/10/9
17
（5）按干管位置：
（6）按循环环路的长度是否相同，可分为同 程式和异程式（图5-3）。 热水采暖系统中各循环环路的热水流程 长短基本相等，称为同程式系统；热水流程 不同时，称为异程式系统。在异程式系统中， 环路阻力不易平衡，近端阻力小，流量会加 大，远端流量则会相应不足。因此，在较大 的建筑物内宜采用同程系统。
（2）分散采暖：热源、热媒输送和散热设备在 构造上合为一体的就地采暖系统。例如火炉、火炕 和火墙、煤气采暖和电热采暖等。
2020/10/9
5
5.1.1采暖系统的分类
2. 按采暖系统的作用范围分 （1）全面采暖：为使整个采暖房间保持
一定温度要求而设置的采暖系统。 （2）局部采暖：为使室内局部区域或局
在我国，习惯认为：水温低于或等于100℃ 的热水，称为低温热水，水温超过100℃的热水， 称为高温热水。
室内热水采暖系统，大多采用低温热水作为 热媒，设计供、回水温度多采用95℃/70℃（也有 采用85℃/60℃）。高温热水采暖系统一般宜用于 生产厂房中，设计供、回水温度多采用120～ 130℃/70℃～80℃。
2020/10/9
9
5.1.1采暖系统的分类
采暖方式应根据建筑物规模和用途、 供热情况和当地气候特点、能源状况、能源 政策、环保等要求，通过技术经济比较后确 定。
2020/10/9
10
5.1.2热水采暖系统
以热水作为热媒的采暖系统，称为 “热水采暖系统”，它是目前广泛使用的一 种采暖系统。
热水采暖系统的热能利用率高，输送 时无效热损失较小，散热设备不易腐蚀，使 用周期长，且散热设备表面温度低、符合卫 生要求；系统操作方便，运行安全，易于实 现供水温度的集中调节，系统蓄热能力高， 散热均匀，适于远距离输送。
（2）输热管道：指连接于热源和室内散热设 备之间的热媒循环管道，包括热媒的输送和 回收管道。
（3）散热设备：将热媒的部分热量传给室内 空气的放热设备，如散热器、暖风机、辐射 板等。
2020/10/9
4
5.1采暖系统的分类与选择
5.1.1采暖系统的分类 1. 按采暖系统主要组成部分的位置关系分
（1）集中采暖：热源和散热设备分别设置，用 热媒管道相连接，由热源向各个房间或各个建筑物 供给热量的采暖系统（见图5-1）。
2020/10/9
8
5.1.1采暖系统的分类
5. 按采暖时间分 （1）连续采暖：对于全天使用的建筑物，使其室内平
均温度全天均能达到设计温度的采暖系统。
（2）间歇采暖：对于非全天使用的建筑物，仅在使用 时间内使室内平均温度达到设计温度，而在非使用 时间内可自然降温的采暖系
（3）值班采暖：在非工作时间或中断使用的时间内， 为使建筑物保持最低室温要求而设置的采暖方式。 值班采暖室温一般为5℃。
14
热水采暖系统的分类
4）按系统管道敷设方式的不同，可分为垂直 式和水平式系统（图5-2）。
2020/10/9
15
（5）按干管位置：
1）按供水干管位置的不同，可分为上供式、 下供式、中供式。
供水干管布置在建筑物上部空间，称为 上供式，又称上分式或上行下给式；供水干 管布置在建筑物底部，称为下供式，又称下 分式或下行上给式；供水干管布置在建筑物 中部，称为中供式，又称中分式。
