电机与减速机匹配常识

电机与减速机匹配常识

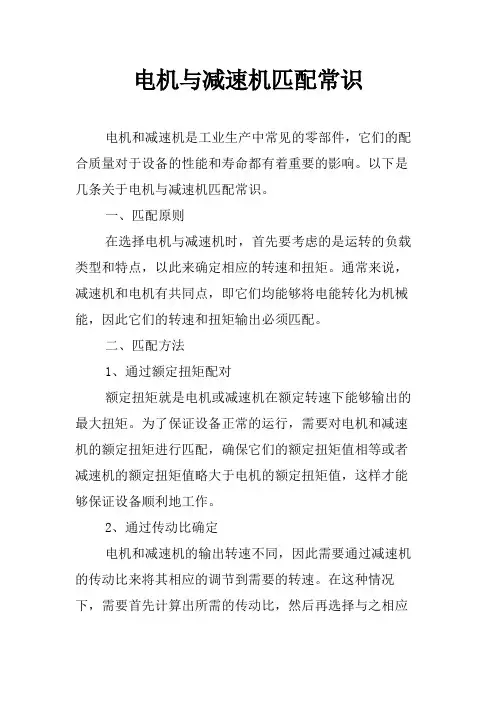

电机与减速机匹配常识电机和减速机是工业生产中常见的零部件,它们的配合质量对于设备的性能和寿命都有着重要的影响。

以下是几条关于电机与减速机匹配常识。

一、匹配原则在选择电机与减速机时,首先要考虑的是运转的负载类型和特点,以此来确定相应的转速和扭矩。

通常来说,减速机和电机有共同点,即它们均能够将电能转化为机械能,因此它们的转速和扭矩输出必须匹配。

二、匹配方法1、通过额定扭矩配对额定扭矩就是电机或减速机在额定转速下能够输出的最大扭矩。

为了保证设备正常的运行,需要对电机和减速机的额定扭矩进行匹配,确保它们的额定扭矩值相等或者减速机的额定扭矩值略大于电机的额定扭矩值,这样才能够保证设备顺利地工作。

2、通过传动比确定电机和减速机的输出转速不同,因此需要通过减速机的传动比来将其相应的调节到需要的转速。

在这种情况下,需要首先计算出所需的传动比,然后再选择与之相应的减速机。

一般来说,传动比是取决于负载的性质,例如需要提高扭矩,就需要减小转速。

3、通过制动扭矩如果电机选择的功率过小,会导致负载的转矩过大,无法正常运行,这时可以通过减速机的制动扭矩进行匹配。

因为在满载运行时,电机的输出扭矩不得超过制动扭矩,如果超过了制动扭矩,会导致减速机损坏。

因此,在选择减速机时,一定要保证其制动扭矩足够大,以满足负载的要求。

三、匹配参数在选择电机和减速机时,还需要注意一些匹配的参数,以确定设备的质量和稳定性。

1、电压等级:电机和减速机的电压等级必须一致,以免电机损坏或减速机无法进行正确的工作。

2、功率匹配:电机的输出功率应根据负载的要求来选择,以确保设备的正常工作。

3、转矩稳定性:电机和减速机在匹配之后要保持新能够平稳的运转,以免因转矩不稳定而导致设备出现问题。

总之,电机和减速机的匹配质量对于设备的正常运转和长寿命都有着决定性的影响。

在选择电机和减速机时,应该根据负载的特点以及设备的工作环境来选择相应的参数,以确保设备持续稳定地运转。

如何根据伺服电机来配合减速机

如何根据伺服电机来配合减速机

如何根据伺服电机来配合减速机伺服电机是否需要搭配行星减速机,那么在生产中如何根据伺服电机来配合减速机呢? 1:速比减速机的减速比大致选择电机额定转速除以最终输出转速的得数。

比如需要最终输出的转速是200RPM,电机的额定转速是3000RPM,那么减速机的速比以1:15左右为佳。

最终输出转速的高低取决于工况需要。

2:扭矩减速机的额定扭矩要大于等于电机额定扭矩乘以减速比的得数。

假设电机额定扭矩为10N.M,减速比为15,那么所选择的减速机型号的额定扭矩要大于10*15=150N.M。

3:精度减速机的回程间隙(背隙、间隙或称回转间隙)视具体工作要求,一般来说配合伺服电机使用的间隙不要大于20arcmin,单级减速能做到小于等于3arcmin的一般是高端产品了。

4:规格减速机的截面尺寸一般要和电机截面尺寸差不多,其他参数最好参考所选品牌的说明,技术样本一般标明了选型步骤及计算例。

具体型号各品牌有不同表示。

通常以输出法兰尺寸或截面尺寸大致表示,一般有40/42、50/60、70/80、90、115/120、142、160、180、220、240等等规格。

通常原则:小伺服电机可以配用大减速机,但大电机一般不配用小减速机同规格刚性越高的品质越好,所以我们的工艺是硬齿面切削工艺。

KB系列伺服行星减速机特点:为同轴式方形法兰输出,具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列精密伺服行星减速机:分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比:3~1000有20多个比可选择;分一、二、三级减速传动;精度:一级传动精度在4-6弧分,二级传动精度在6-8弧分;三级传动精度在7-10弧分;有数百种规格。

伺服电机按上减速机后

伺服电机按上减速机后

伺服电机按上减速机后,输出的功率和伺服电机的功率一样吗,输出转矩怎么算呀,
减速机只是个传动装置!作用是降低速度的同时增加扭矩!比如安川电机400W,额定转速3000转,额定扭力是1.27Nm,减速机的减速比是1:10,那么整体输出扭矩就是12.7Nm!输出转速就是300转。

也就是说降低几倍的速度,就增加几倍的扭力!
我是做安川电机,和PHT行星减速机的,希望能帮到你!还有你也太抠点了,一分都不给!
设备上使用伺服电机时如何确定它的功率
选型计算方法
一、转速和编码器分辨率的确认。

二、电机轴上负载力矩的折算和加减速力矩的计算。

三、计算负载惯量,惯量的匹配,安川伺服电机为例,部分产品惯量匹配可达50倍,但实际越小越好,这样对精度和响应速度好。

四、再生电阻的计算和选择,对于伺服,一般2kw以上,要外配置。

五、电缆选择,编码器电缆双绞屏蔽的,对于安川伺服等日系产品绝对值编码器是6芯,增量式是4芯。

功率P=扭矩×角速度ω=F×速度v。

伺服电机配减速机的计算

伺服电机配减速机的计算

伺服电机配减速机的计算

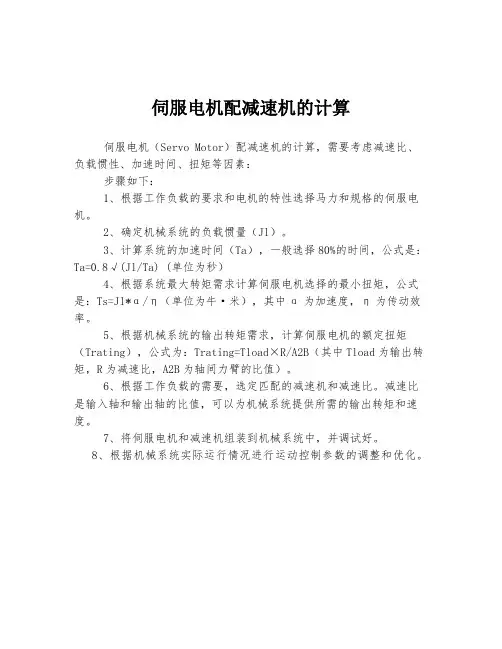

伺服电机(Servo Motor)配减速机的计算,需要考虑减速比、负载惯性、加速时间、扭矩等因素:
步骤如下:
1、根据工作负载的要求和电机的特性选择马力和规格的伺服电机。

2、确定机械系统的负载惯量(Jl)。

3、计算系统的加速时间(Ta),一般选择80%的时间,公式是:Ta=0.8√(Jl/Ta) (单位为秒)
4、根据系统最大转矩需求计算伺服电机选择的最小扭矩,公式是:Ts=Jl*α/η(单位为牛·米),其中α为加速度,η为传动效率。

5、根据机械系统的输出转矩需求,计算伺服电机的额定扭矩(Trating),公式为:Trating=Tload×R/A2B(其中Tload为输出转矩,R为减速比,A2B为轴间力臂的比值)。

6、根据工作负载的需要,选定匹配的减速机和减速比。

减速比是输入轴和输出轴的比值,可以为机械系统提供所需的输出转矩和速度。

7、将伺服电机和减速机组装到机械系统中,并调试好。

8、根据机械系统实际运行情况进行运动控制参数的调整和优化。

伺服电机2KW搭配25速比精密行星减速机

伺服电机2KW搭配25速比精密行星减速机

上图中是交流伺服电机130AEA20025-SH3。

此电机体积小,重量轻,出力大,响应快,速度高,转动平滑,力矩稳定。

电机功率
2KW,转速2500转,扭矩7.7nm.配套驱动DM-26EA采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。

绝对高品质保证。

默认不带串口。

可增加串口功能,实现485通信功能。

客户在选择电机扭矩不足的情况下,可以通过减速机来增加输出扭矩,下图是客户选购的一款机械130系列孔输出超高精密减速机,5速比,PXK130N025SC
搭配2KW伺服电机,输出扭矩为7.7*25*95%=182NM≤250NM (减速机能承受的额定输出扭矩)因此可以输出182NM的力,输出转速为2500/25=100转每分钟
机械款孔输出行星减速机内部齿轮采用优质低碳合金钢,经渗碳淬火,研磨跑合,具有体积小,重量轻,承载能力高,使用寿命长,运转平稳,噪声低,输出扭矩大,速比大,效率高,性能安全的特点。

广泛应用于数控自动化设备当中。

具体尺寸图如下:。

伺服电机要配行星减速机使用的好处

伺服电机要配行星减速机使用的好处

伺服电机要配行星减速机使用的好处伺服电机要配行星减速机使用的好处现代工业设备随着伺服电机技术的发展被应用的越来越广泛,从高扭矩密度乃至于高功率密度,使转速的提升高过3000rpm,由于转速的提升,使得伺服电机的功率密度大幅提升。

这意味着伺服电机是否需要搭配减速机,那么问题就来了伺服电机行星减速机的应用场合都有那些?这样搭配的好处是什么?1、重负何高精度:一般像是航空、卫星、医疗、军事科技、晶圆设备、机器人等自动化设备。

他们的共同特征在于将负载移动所需的扭矩往往远超过伺服电机本身的扭矩容量。

而透过减速机来做伺服电机输出扭矩的提升2、提升扭矩:输出扭矩提升的方式,可能采用直接增大伺服电机的输出扭矩方式,但这种方式不但必须使用昂贵大功率的伺服电机,马达还要有更强壮的结构,扭矩的增大正比于控制电流的增大,此时采用比较大的驱动器,功率电子组件和相关机电设备规格的增大,又会使控制系统的成本大幅增加。

3、增加使用效率:理论上,提升伺服电机的功率也是输出扭矩提升的方式,可藉由增加伺服马达两倍的速度来使得伺服系统的功率密度提升两倍,而且不需要增加伺服驱动器等控制系统组件的规格,也就是不需要增加额外的成本。

而这就需透过的搭配来达到提升扭矩的目的了。

所以说,高功率伺服电机的发展是必须搭配应用减速机,而非将其省略不用。

4、提高使用性能:据了解,负载惯量的不当匹配,是伺服控制不稳定的最大原因之一。

对于大的负载惯量,可以利用减速比的平方反比来调配最佳的等效负载惯量,以获得最佳的控制响应。

所以从这个角度来看,行星减速机为伺服应用的控制响应的最佳匹配。

5、增加设备使用寿命:行星减速机还可有效解决电机低速控制特性的衰减。

由于伺服电机的控制性会由于速度的降低,导致产生某程度上的衰减,尤其在对于低转速下的讯号撷取和电流控制的稳定性上,特别容易看出。

因此,采用减速机能使电机具有较高转速。

讲了这么多内容大家应该很清楚我们为什么在使用伺服电机要搭配行星减速机来工作了,这样不仅提高工作效率还可以降低成本。

2KW伺服电机搭配25速比精密孔输出行星减速机输出扭矩182NM(LP)

2KW伺服电机搭配25速比精密孔输出行星减速机输出扭矩182NM(LP)

图中是交流伺服电机130AEA20025-SH3。

此电机体积小,重量轻,出力大,响应快,速度高,转动平滑,力矩稳定。

电机功率
2KW,转速2500转,扭矩7.7nm.配套驱动DM-26EA采用双成PCB 制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。

绝对高品质保证。

默认不带串口。

可增加串口功能,实现485通信功能。

客户在选择电机扭矩不足的情况下,可以通过减速机来增加输出扭矩,下图是客户选购的一款机械130系列孔输出超高精密减速机,5速比,PXK130N025SC
搭配2KW伺服电机,输出扭矩为7.7*25*95%=182NM≤250NM (减速机能承受的额定输出扭矩)因此可以输出182NM的力,输出转速为2500/25=100转每分钟
机械款孔输出行星减速机内部齿轮采用优质低碳合金钢,经渗碳淬火,研磨跑合,具有体积小,重量轻,承载能力高,使用寿命长,运转平稳,噪声低,输出扭矩大,速比大,效率高,性能安全的特点。

广泛应用于数控自动化设备当中。

具体尺寸图如下;。

减速器与电机适配计算公式

减速器与电机适配计算公式

减速器与电机适配计算公式在机械传动系统中,减速器与电机的适配计算是非常重要的一环。

适配合理的减速器与电机可以提高传动效率,延长设备寿命,降低能耗,减少维护成本。

因此,正确的计算减速器与电机的适配关系对于机械传动系统的设计和运行至关重要。

减速器与电机的适配计算需要考虑多个因素,包括输出转速、扭矩、功率等。

在进行适配计算时,需要根据具体的工作条件和要求来确定减速比和电机参数,以确保减速器与电机的适配性能达到最佳状态。

首先,我们来看一下减速器与电机适配计算的基本公式:1. 输出转速的计算公式:输出转速 = 电机转速 / 减速比。

2. 输出扭矩的计算公式:输出扭矩 = 电机扭矩×减速比。

3. 输出功率的计算公式:输出功率 = 电机功率×减速比。

以上三个公式是减速器与电机适配计算的基本公式,通过这些公式可以初步确定减速器与电机的适配关系。

但是,在实际的工程应用中,还需要考虑更多的因素,如效率、载荷类型、工作环境等。

在进行减速器与电机的适配计算时,需要首先确定工作条件和要求,包括所需的输出转速、扭矩和功率等。

然后根据这些参数来选择合适的减速比和电机参数,以满足工作条件和要求。

在选择减速比时,需要考虑输出转速和扭矩的关系。

一般来说,输出转速越低,输出扭矩越大,因此需要根据具体的工作条件和要求来确定减速比。

在选择电机参数时,需要考虑电机的额定功率、额定转速、额定扭矩等参数,以确保电机能够满足工作条件和要求。

除了基本的计算公式外,还需要考虑减速器与电机的效率。

在实际的工程应用中,减速器与电机的效率会影响传动系统的整体性能,因此需要考虑效率因素来确定减速器与电机的适配关系。

此外,还需要考虑载荷类型和工作环境等因素。

不同的载荷类型和工作环境会对减速器与电机的适配关系产生影响,因此需要根据具体的工作条件和要求来选择合适的减速器与电机。

总的来说,减速器与电机的适配计算是一个复杂的过程,需要考虑多个因素。

伺服电机及减速机选型计算

伺服电机及减速机选型计算

伺服电机及减速机选型计算1)关于负载条件①基本负载2000kg(⼯件+夹具+回转变位器+配重)②负载重⼼位置0.1m(假定为0.1m,设计时务必⼩于这个值)③负载系数×1.2Motor减速机 减速⽐=1712)电机规格(a12/3000i)项⽬额定输出额定转数最⾼转数3)减速机RV320E-1714) 【关于电机扭矩】负载扭矩[N?m] ……⽤于回转的扭矩选择电机规格时,乘以负载系数。

T L=∑mgr×Z TL=∑mgr×Z=2000×1.2×9.8×0.1×1/342≒6.877 <12 电机的额定扭矩(Z:确认减速⽐、输出轴的转数有⽆问题。

)(重⼒平均负载扭矩=最⼤负载扭矩/2^0.5/综合减速⽐=2000×1.2×9.8×0.1/2^0.5/342=4.86) ?慣性⼒矩[kg?m2] :向电机轴(输⼊轴)的换算。

I=∑mr2×Z2I=mr2×Z 2=2000×1.2×0.12×(1/342)2≒0.36×10-4I=m(D 2+d 2)÷8×Z 2=I=∑mr2×Z 2⾓加速度 [rad/s^2] :最⼤加速时的负载 dω/dt=(2π/60) N/⊿tdω/dt=(2π/60) N/⊿t=(2π/60)×3000/0.2≒1570.8(N:电机额定转数rpm、⊿t:加速时间sec) ?加速扭矩[kg ?m^2/s^2=N ?m] ……⽤于加速的扭矩 Ta=I ?dω/dt Ta=I ?dω/dt=74×10-4×1570.8≒11.62瞬时最⼤扭矩[kg ?m^2/s^2=N ?m] Tmax=TL+ Ta <电机的最⼤扭矩Tmax=TL+ Ta=6.877+11.62=18.5 <35 电机的最⼤扭矩 变位器最⾼⾓速度ωpmax=额定转数÷综合减速⽐×360°÷60sec=3000÷342×360÷60 ≒52.63°/sec 加減速时间tA=t1=设计值=0.2sec⾓加速度dωp/dt=ωpmax/tA =263.15°/sec2停⽌时间t4=1.0sec以内。

伺服电机适配减速机计算

伺服电机适配减速机计算

Servo Motor Gearhead Sizing Gearheads offer the following advantages to a servo application:• The ability to operate the motor over its optimum speed range• Minimize motor size by multiplying torque• Minimize reflected inertia for maximum acceleration• Provide maximum torsional stiffnessThe following relationships apply:Output Speed = Input SpeedGear RatioWhere: Gear Ratio = Gear input turns/ Gear output turnsOutput Torque = Input Torque x Gear Ratio (Gearbox Efficiency)Where: Gearbox Efficiency = % of Effciency/100J L (reflected) = JGear Ratio2L + J GEARBOXWhere: J L = Load InertiaJ L (reflected) = Reflected Load InertiaJ GEARBOX = Gearbox InertiaAn efficiency term should be applied in the denominator when makingacceleration calculations to account for the additional input torque required toovercome gearbox losses.Optimum Gear Ratio (N) = J+JJL GEARBOXMWhere: J M = Motor InertiaThere are two basic approaches to sizing gearmotors for servo applications. The simplest approach can be used if the load is basically constant and acceleration or deceleration rates are not a consideration. In this case, Danaher Motion’s GOLD LINE gearhead selection matrix provides performance data for available motor/gearhead combinations. In this example, it is still necessary to calculate the reflected inertia of the load for amplifier compensation purposes. It is desirable to keep the reflected inertia ≥ 5 x J M for any motor drive system. This may affect the selection of the motor series. The low inertia B series or the medium inertia M series can be used.Generally with servo applications, the required peak and continuous motor torque ratings are determined by an analysis of the desired motion profiles and duty cycle by the following procedure.1. Begin the selection process by choosing the largest ratio available to meet the necessary load speed. Gearhead input speeds are generally limited to 5000 rpm unless otherwise limited by the motor winding selection. Available ratios for GOLD LINE motors are shown on the selection matrix. In addition, it is desirable to keep the reflected inertia under 5 x the motor inertia. (The optimum gear ratio will yield a reflected inertia equal to the motor inertia. With gearbox input speeds limited to 5000 rpm, this is not always possible.)2. Initially, calculate acceleration torques, neglecting motor and gearhead inertia, along with thrust or friction torques. Determine the RMS torque. (See Application Notes V002 and M002 for details on acceleration and intermittent motor/amplifier selection can be made.3. Calculate the ratio of load to motor inertia (n) first based on the use of a B series (low inertia) model. Include the gearbox inertia with the load inertia.n = J (reflected) + J J L gearboxMShould (n) be greater than 5, recalculate (n) based on an M series (medium inertia) model.Should (n) still be greater than 5, and the maximum possible gear ratio hasbeen chosen, consult an applications engineer for information concerningspecial amplifier compensation and system performance. 4. Recalculate acceleration and RMS torques (No. 2.of procedure) based on the system selected. Include now the motor and gearhead inertia as part of the total system inertia. Based on the actual acceleration and RMS torque values determined, compare with the motor’s torque ratings. A recalculation is often necessary using a motor with a higher torque rating.5. For planetary gearboxes, confirm gearbox sizing based on the peak and equivalent torque loading on the gearbox. Although gearboxes are typically chosen for a specific motor to meet typical applications, occasionally it is necessary to oversize the gearbox. This is because the equivalent torque rating for a gearbox can significantly exceed the RMS torque rating.The equivalent torque rating is calculated by the following formula.T EQ =T t+T n t+T n t(t+ t+ t n11222n n n12n m878787 871.n..).Where: T EQ= Equivalent torque T1.T2’T n=Times 1-nn1, n2, n n=Average speeds for periods 1-nThe average speed is the average of the starting speed and ending speed for a given periodn m= Mean input speed for the period is defined by the following:n m =n t+n t+n t t+t+t 1122n n 12nA cycling factor is now applied to the equivalent torque (T EQ) per the following:T EQM=TQEQQ Cycles/HR1 >00.9 >10000.7 >25000.5 >5000。

伺服电机匹配行星减速机的方法

伺服电机匹配行星减速机的方法

伺服电机匹配行星减速机的方法
伺服电机匹配行星减速机的方法包括以下步骤:
1. 确定减速器的类型:根据应用需求,选择适合的减速器类型。

伺服电机匹配的行星减速器通常分为直齿、斜齿、方法兰和圆法兰等类型。

2. 确定减速器的规格:减速器的规格通常与伺服电机的功率有关。

根据电机的功率,选择相应规格的行星减速机法兰。

3. 确定减速器的减速比:减速比是根据需要伺服电机达到的效果来确定的。

可以询问技术人员所需的减速比,或者根据减速器扭矩和电机扭矩进行计算。

4. 计算减速器的扭矩:根据电机的工作条件,计算出减速器的输出扭矩。

减速器的额定扭矩应大于或等于电机的额定扭矩乘以减速比。

5. 确定减速器的精度:根据具体工作要求,选择适合的减速器精度等级。

一般来说,用于伺服电机的减速器间隙不应大于15arcmin,等级区分为P1、P2、P0。

6. 考虑其他因素:在选择伺服电机匹配的行星减速机时,还需要考虑其他因素,如减速机的刚性、质量、使用寿命和维护要求等。

综上所述,伺服电机匹配行星减速机的方法需要综合考虑多个因素,包括减速器类型、规格、减速比、扭矩、精度和其他因素。

只有选择合适的减速器才能达到理想的效果。

四种减速机配伺服电机详情

四种减速机配伺服电机详情

斜齿轮伺服减速机:是通用性强、组合性好、承载能力高、齿轮间隙小,定位精度高、传动比准确的一种减速器,它不仅很方便地与各家交流伺服电机,直流伺服电机相连接,而且效率高、振动小、允许有高的轴伸径向载荷。

性能与特点:1、齿轮采用优质合金渗碳淬火,齿面硬度高达60±2HRC,齿面磨削精度高达5-6级2、采用计算机修形技术,对齿轮进行预修形,大大提高了减速机的承载能力3、从箱体至内部齿轮,采用完全的模块化结构设计,适合大规模生产及灵活多变的选型4、标准减速机型号按扭矩递减形式划分,与传统的等比例划分相比,更符合客户要求,避免了功率浪费5、采用CAD/CAM设计制造,保证质量的稳定性6、采用多种密封结构,防止漏油7、多方位的降噪措施,确保减速机优良的低噪音性能8、产品安装方式灵活多变,易于客户选用参数:1、规格:PA27/PA37/PA47/PA57/PA67/PAR77/PA87/PA97/PA107/PA1 27/PA147/PA1672、速比:1:4,1:5,1:6,1:8,1:9,1:10,1:12,1:15,1:18,1:22,1:25,1:30,1:35,1:40,1:50,1:60,1:75,1:90,1:100,1:120,1:150,1:200,1:250,1:300, 1:400,1:500,1:600,1:800,1:1000,1:1500,1:2000,1:2500,1:30003、输入转速:1000-4000r/min。

4、输出转矩:50至15000Nm 。

5、电机功率:0.1~250kw。

6、安装形式:立式安装卧式安装。

应用场合:钢铁冶炼、环保设备、输送运输、起重建筑、石油化工、空港码头、木板造纸、玻璃陶瓷、烟草、食品、船舶运输、啤酒饮料、纺织印染、自动电梯、交通桥梁、汽车工业、航空航天、立体停车库与机械动力等精密定位领域。

伺服电机及减速机选型计算

伺服电机及减速机选型计算

伺服电机及减速机选型计算伺服电机及减速机选型计算是指根据特定的应用需求,通过一系列计算和参数分析来确定最适合的伺服电机和减速机型号。

这个过程主要包括几个步骤:确定应用需求、估算负载参数、计算伺服电机功率、选择减速机减速比、计算输出转矩、选择伺服电机和减速机型号。

首先,确定应用需求是选型计算的起点。

需要明确应用中所需的运动速度、加速度、负载转矩等参数。

接下来,需要估算负载参数。

负载参数包括负载转矩、惯性、摩擦阻力等。

负载转矩通过测量或估算负载的重量和运动情况来确定。

惯性可以通过负载的几何形状和质量分布来估计。

摩擦阻力可以通过摩擦系数和伺服电机运动速度来计算。

然后,计算伺服电机的功率。

伺服电机的功率计算公式为:P=(τ×n)/9550,其中P为功率,τ为负载转矩,n为转速。

根据应用需求中的运动参数,可以计算出相应的功率需求。

接着,选择减速机的减速比。

减速机的减速比决定了输出转矩和转速。

一般来说,较大的减速比可以提供更大的输出转矩,但会降低转速。

根据应用需求中的负载转矩和功率需求,可以选择合适的减速比。

然后,根据减速机的减速比和伺服电机的转速,计算输出转矩。

输出转矩的计算公式为:τ_out = τ_in × i,其中τ_out为输出转矩,τ_in为输入转矩,i为减速比。

最后,根据应用需求和计算结果,选择合适的伺服电机和减速机型号。

根据所需的功率、转速和输出转矩等参数,可以从厂家提供的详细型录中选择合适的型号。

对于选型计算过程中所用到的参数和公式,需要根据具体应用情况来确定。

不同的应用可能有不同的要求和特点,选型计算需要结合实际情况进行具体分析和判断。

选型计算是一个综合性的过程,需要考虑多个因素的影响,如运动要求、负载参数、可靠性要求、价格和性能等。

因此,选型计算需要有一定的专业知识和经验来进行。

减速机额定转矩和伺服电机额定转矩的关系

减速机额定转矩和伺服电机额定转矩的关系

减速机额定转矩和伺服电机额定转矩的关系
2012-09-11 14:21 qq390437699分类:工程技术科学|浏览1171 次
理工学科
我选的伺服电机的额定转矩是2.39N.M的,选的是新宝的速比为35:1的减速机,按照这个算减速机的额定输出转矩应该是2.39×35×效率但是我看这个减速机
标的额定转矩是71N.M 这个效率就很低了只有85%左右是不是我说的这个意思呢高手解答!!!!
分享到:
2012-09-11 14:27
提问者采纳
减速机的额定转矩讲的应该是减速机中轴和最后几级齿轮所能承受的最大转矩,不是你说的那种效率低的问题
追问:
那选型的时候是不是只能按照减速机的额定转矩来选,再根据这个额定转矩和速比来选伺服?
追答:
减速机选电机,要么就是电机选减速机
追问:。

之前就是按电机来选减速机,电机是2.39N.M 速比35 算出来是83.65N. M。

乘以一个传动效率也能达到80N.M,但是一看减速机的额定转矩只有71N. M 这个选型就不行了。

追答:
也不一定不行,看你实际使用的负载喽。

如果你实际使用的负载有83点几牛米的话,那肯定是不行滴。

传动系统转动惯量与减速比匹配分析

传动系统转动惯量与减速比匹配分析

设备管理与维修2021翼3(上)传动系统转动惯量与减速比匹配分析袁文胜(江铃汽车股份有限公司,江西南昌330001)摘要:伺服传动系统的选型匹配是加工设备升级改造及更新的重要环节,需要定量计算其转动惯量和加减速扭矩,这对于理解和优化系统结构也有一定促进作用。

通过现场应用实例的定量分析计算,与监控数据验证比较来反映减速比及惯量是否匹配所产生的影响。

关键词:转动惯量;加速扭矩;减速比中图分类号:TM303.5文献标识码:BDOI :10.16621/ki.issn1001-0599.2021.03.420引言电机传动的设计和选型中,准确计算转动惯量和动态扭矩非常困难,但仍需要大致的定量分析。

盲目选用大扭矩电机及增大减速比来放大扭矩安全域量,不仅会增加整个设计硬件成本,还会影响机电系统的响应节拍。

导致大部分能量都利用在加速电机转子上,加减速制动过程能量释放频繁,对放大器制动电阻寿命也有一定影响。

本文通过一个不规范的选型设计电气传动实例,定量计算其所需的加速扭矩,并与运行监控的数据对比,以此说明设计匹配的重要性。

1传动系统结构及运行相关数据一台单轴加工缸盖水孔的组合机床,原有传动系统采用普通异步电机加TJ-64减速机,带动床身主轴箱进行简单的定位加工。

后续将传动系统改造为伺服电机加减速机的传动结构,如图1所示。

传动机构和运行模式的相关数据见表1。

选用力士乐MSK 同步伺服电机,型号为MSK100C-0300-NN-M1-AP2-NNNN ;力士乐Indradrive Cs 系列驱动器,型号为HCS02.1E-W0070-A-03-NNNN ;台湾聚盛VGM 行星齿轮减速机,型号为MF150XL1-10-K-32-130;德国ROTEX 梅花型弹性联轴器,型号为ROTEX-38EN-GJL-25098SHA 椎38-椎45。

2转动惯量及扭矩的计算2.1伺服电机角加速度兹觶motor棕acc =2仔n t =2仔R vp t =325010伊(10)伊(2仔60)=340.3rad/s ,其中,R 是减速比,10;p 是螺距,10mm ;v 是速度,3250mm/min 。

750W台达伺服电机配什么行星减速机蜗轮减速机400W施耐德

750W台达伺服电机配什么行星减速机蜗轮减速机400W施耐德

KS50 KS63 KS75 KS90 KS110 KS130 KS150KS精密伺服蜗轮减速机:具有间隙小、效率高、速比大、寿命长、振动低、低噪音、低温升、外观美、结构轻小、安装方便、定位精确等特点,适用于交流伺服马达、直流伺服马达减速传动。

适合于全球任何厂商所制造的驱动产品联接。

KS精密伺服蜗轮减速机特点:1、背隙在5-15弧分,2、标准中心距: 50; 75; 90; 110;130;150.3、传动比:一级:7.5-80;二级:60-500;三级:400-40004、输入功率:0.4KW-15KW5、4个安装表面6、表面光滑,外型轻小7、低噪声,发热量小。

8、法兰可替换,可适配不同厂家的伺服电机9、整机采用通用可替换部件组装。

产品应用:适用于快速、精确定位机构:(1)适用于精密加工机床、印刷机械,食品机械、纺织机械,印花机械,自动化产业、工业机器人、精密测试仪器和自动化高精度的机电产品行业等;(2)适用于工厂自动化快速移载机构、机器人手臂抓取机构、智能立体仓库等。

具有经济实用,性价比高,精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外观美观、安装方便、定位精准等特点。

适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品联接。

KF系列精密伺服行星减速机:为方形法兰设计,安装尺寸简单方便。

型号分:KF40、KF60、KF90、KF120、KF160、KF200等常用机座型号。

速比:4~1000有20多种比速可选择;分一、二、三减速传动;精度:一级传动精度在5-10弧分,二级传动精度在7-12弧分;三级传动精度在9-15弧分;有数百种规格。

应用领域:伺服行星减速机可直接安装到交流和直流伺服马达上,广泛应用于中等精度程度的工业领域。

如:精密机床、焊接设备、自动切割设备、包装设备,太阳能、工业机器人、印刷设备、精密测试仪器等自动化数控设备的应用。

1.5KW台达伺服电机配什么型号的行星减速机

1.5KW台达伺服电机配什么型号的行星减速机

1.5KW台达伺服电机配什么型号的行星减速机KB系列伺服行星减速机特点:为同轴式方形法兰输出,具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列精密伺服行星减速机:分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比:3~1000有20多个比可选择;分一、二、三级减速传动;精度:一级传动精度在4-6弧分,二级传动精度在6-8弧分;三级传动精度在7-10弧分;有数百种规格。

产品型号例如:KB142-32-S2-P2。

应用领域:伺服减速机可直接安装到交流和直流伺服马达上,广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB系列精密行星减速机性能参数:KB系列精密行星减速机转动惯量:配备电机LA LZ S LR LB LE LC L1(一级传动)L2(二级传动)L3(三级传动)2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动)L2(二级传动)L3(三级传动)3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动)L2(二级传动)L3(三级传动)3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动)L2(二级传动)L3(三级传动)4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

伺服电机与减速机的匹配

伺服电机与减速机的匹配
当然带键槽也可以,不过订购带键槽的伺服电机需要的 Money 和货期都比较长哟@_@)。 减速机与伺服电机的连接方式:通过外置联轴器的的方式进行连接。这种连接方式采 用了外置联轴器,所以需要伺服电及带键槽。外置联轴器还可以采用柔性联轴器 (软轴)——软轴驱动功率一般不超过 5.5KW,转速可以达到 20000 转/分钟。 一般说来,使用得最多、供应商库存最多的是不带刹车和不带键槽的伺服电机,因此 要订购带刹车和不带键槽的伺服电机,需要的货期比较长,大概在 4 周左右。 下面是湖北行星攒动设备有限公司 PX90 型行星齿轮减速机: 台达 ASMT07L250BK 型伺服电 机:
一般说来使用得最多供应商库存最多的是不带刹车和不带键槽的伺服电机因此要订购带刹车和不带键槽的伺服电机需要的货期比较长大概在4周左右
伺服电机与减速机的匹配
伺服系统制造商不生产减速机。
因此伺服电及配置的减速机基本上是其它品牌的 减速机,这种减速机是专门给伺服电机配套的减速机。
减速机与伺服电机的连接方式:抱紧的方式伺服电机的输出轴伸入减速机里面, 伺服电机与减速机通过法兰连接。减速机内有个可变形的抱箍,操作减速机上的锁紧螺丝, 就可以让抱箍把伺服电机的轴抱紧的伺服电机都采用的这种连接方式)。所以对于这种连接
