RS232串口通信
RS232串口通信详解
串口就是计算机上一种非常通用的设备通信协议。
---------------------------------串口的引脚定义:9芯信号方向来自缩写描述1调制解调器CD载波检测2调制解调器RXD接收数据3PC TXD发送数据4PC DTR数据终端准备好5GND信号地6调制解调器DSR通讯设备准备好7PC RTS请求发送8调制解调器CTS允许发送9调制解调器RI响铃指示器两个串口连接时,接收数据针脚与发送数据针脚相连,彼此交叉,信号地对应相接即可。
---------------------------------串口的电气特性:1)RS-232串口通信最远距离就是50英尺2)RS232可做到双向传输,全双工通讯,最高传输速率20kbps3)RS-232C上传送的数字量采用负逻辑,且与地对称逻辑1:-3 ∼-15V逻辑0:+3∼+15V所以与单片机连接时常常需要加入电平转换芯片:---------------------------------串口通信参数:a)波特率:RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
b)数据位:标准的值就是5、7与8位,如何设置取决于您想传送的信息。
比如,标准的ASCII码就是0∼127(7位);扩展的ASCII码就是0∼255(8位)。
c)停止位:用于表示单个包的最后一位,典型的值为1,1、5与2位。
由于数就是在传输线上定时的,并且每一个设备有其自己的时钟,很可能在通信中两台设备间出现了小小的不同步。
因此停止位不仅仅就是表示传输的结束,并且提供计算机校正时钟同步的机会。
d)奇偶校验位:在串口通信中一种简单的检错方式。
对于偶与奇校验的情况,串口会设置校验位(数据位后面的一位),用一个值确保传输的数据有偶个或者奇个逻辑高位。
例如,如果数据就是011,那么对于偶校验,校验位为0,保证逻辑高的位数就是偶数个。
串口通信RS232与RS458简介
串口通信RS232和RS485简介PLC与控制设备之间的通信基本上都是基于串行通信接口，采用其对应的通信协议进行控制的，而对于串行通信接口，常用的包括RS232、RS422、RS485。
一、RS232串行通信接口RS-232接口符合美国电子工业联盟(EIA)制定的串行数据通信的接口标准，被广泛用于计算机串行接口外设连接，有些老式PC机上就配置有RS232接口。
RS232的工作方式是单端工作方式，这是一种不平衡的传输方式，收发端信号的逻辑电平都是相对于信号地而言的，RS232最初是DET(数字终端设备)和DCE(数据通信设备)一对一通信，也就是点对点，一般是用于全双工传送，当然也可以用于半双工传送。
此外，RS232是负逻辑，逻辑电平是±5~±15V，传输距离短，只有15米，实际应用可以达到50米，但是再长的距离就须加调制了。
最初RS232标准物理接口是25个引脚的，因为常用的是9个引脚，后来就基本采用DB9连接器了，RS232的DB9连接器的引脚定义见下图：在DB9的9个引脚中，并不是所有的信号端都使用的，比如说RTS/CTS只有在半双工方式中作发送和接收时的切换用，而在全双工方式中，因配置双向通道所以不需要。
一般来说，在全双工方式中RS232标准接线只要三条线就足够了，两根数据信号线TXD/RXD，一根信号地线GND。
双方连接的方式是将TXD和RXD交叉连接，信号地直接相接，然后将各自的RTS/CTS，DSR/DTR短接，将DCD和RI悬空就可以。
二、RS485串行通信接口1、概况为改进RS232通信距离短、速率低的缺点，1983年，RS-485通讯接口被电子工业协会(Electronics Industries Association EIA)批准为一种通讯接口标准。
使用RS-485作为物理层的常用标准协议主要有工业HART总线、modbus协议、Profibus DP等等。
RS232串口通信详解
串口是计算机上一种非常通用的 设备通信协议。
串口的电气特性：1) RS-232串口通信最 远距离是50英尺2) RS232可做到双向 传输，全双工通 讯，最高 传输速率20kbps3) RS-232C 上传送的数字量采用 负逻辑，且与地 对称 逻辑1 : -3〜-15V逻辑0 : +3〜+15V所以与单片机连接时常常需要加入 电平转换芯片：9芯 信号方向来自 缩写 描述1 调制解调器 CD 载波检测2 调制解调器 RXD 接收数据3 PC TXD 发送数据4 PC DTR 数据终端准备好5GND 信号地6 调制解调器 DSR 通讯设备准备好7 PC RTS 请求发送8 调制解调器 CTS 允许发送9 调制解调器 RI 响铃指示器两个串口连接时，接收数据 针脚与发送数据针脚相连，彼此交叉，信号地对应相接即可。
串口的引脚定义:串口通信参数：a ）波特率： RS-232-C 标准 规定的数据传输速率 为每秒50、75、 100、150、300、600、1200、2400、4800、9600、19200波特。
b ）数据位：标准的值是5、7和8位，如何 设置取决于你想 传送的信息。
比如， 标准的 ASCII 码是0〜127 （ 7位）；扩 展的ASCII 码是0〜255 （ 8位）。
c ）停止位：用于表示 单个包的最后一位，典型的 值为1, 1.5和2位。
由于数是在 传输线 上定时的，并且 每一个设备 有其自己的 时钟，很可能在通信中两台 设备间出现了小小的不同 步。
因此停止位不 仅仅是表示传输的结束，并且提 供计算机校正 时钟同步的机会。
d ）奇偶校 验位：在串口通信中一 种简单的检错方式。
对于偶和奇校 验的情况，串 口会设置校验位（数据位后面的 一位），用一个 值确保传输的数据有偶个或者奇个 逻辑高位。
例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。
如果是奇校 验，校验位位1 ,这样就有3个逻辑高位。

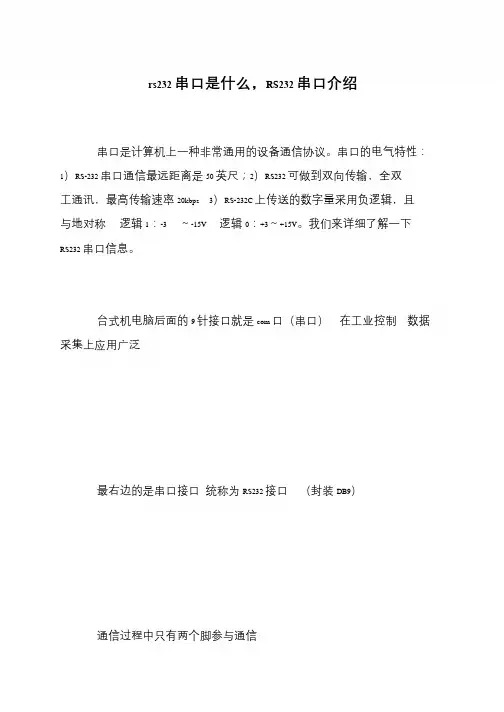

rs232串口是什么,RS232串口介绍
串口是计算机上一种非常通用的设备通信协议。串口的电气特性：
1）RS-232串口通信最远距离是50英尺；2）RS232可做到双向传输，全双
工通讯，最高传输速率20kbps3）RS-232C上传送的数字量采用负逻辑，且
与地对称逻辑1：-3～-15V逻辑0：+3～+15V。我们来详细了解一下
所以单片机与电脑串口通信就应该遵循下面的连接方式：
在单片机与上位机给出的rs232口之间通过电平转换电路（最上面
图中的Max232芯片）实现TTL电平与RS232电平之间的转换
PC串口与单片机串口连接方式图：
注意这两个DB9：DB91是在电脑上的DB92是在单片机实验板上
焊接着的
这里的交叉连接的意思是DB91的RXD连着DB92的TXD
DB92的RXD连着DB91的TXD这样交叉着连接
如果电脑没有rs232口只有USB口可以用串口转接线转出串口
如图：
这个时候在电脑上位机上需要安装驱动程序
注意这个驱动程序驱动的是PL2303芯片（在上图的大头里面）使
得RS232信息转换成usb信息
下图为上图的内部结构：
用串口通信比USB简单因为串口通信没有协议使用方便简单
RS232串口信息。
台式机电脑后面的9针接口就是com口（串口）2接口 （封装DB9）
通信过程中只有两个脚参与通信
2脚：电脑的输入RXD
3脚：电脑的输出TXD通过2，3脚就可以实现全双工（可同时收
发）的串行异步通信
5脚：接地
RS232的引脚电路连接完成（就三个脚）
对于单片机
单片机的P3口是有两个复用接口RXD和TXD这是单片机进行串
RS232串口通信详解
串口是计算机上一种非常通用的设备通信协议。
---------------------------------串口的引脚定义：两个串口连接时，接收数据针脚与发送数据针脚相连，彼此交叉，信号地对应相接即可。
---------------------------------串口的电气特性：1）RS-232串口通信最远距离是50英尺2）RS232可做到双向传输，全双工通讯，最高传输速率20kbps3）RS-232C上传送的数字量采用负逻辑，且与地对称逻辑1：-3 ∼-15V逻辑0：+3∼+15V所以与单片机连接时常常需要加入电平转换芯片：---------------------------------串口通信参数：a）波特率：RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
b）数据位：标准的值是5、7和8位，如何设置取决于你想传送的信息。
比如，标准的ASCII码是0∼127（7位）；扩展的ASCII码是0∼255（8位）。
c）停止位：用于表示单个包的最后一位，典型的值为1，1.5和2位。
由于数是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。
因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。
d）奇偶校验位：在串口通信中一种简单的检错方式。
对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。
例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。
如果是奇校验，校验位位1，这样就有3个逻辑高位。
--------------------------------- 串口通信的传输格式：串行通信中，线路空闲时，线路的TTL电平总是高，经反向RS232的电平总是低。
一个数据的开始RS232线路为高电平，结束时Rs232为低电平。
rs232串口接线,RS232串口通信基本接线方法
rs232 串口接线，RS232 串口通信基本接线方法
目前较为常用的串口有9 针串口（DB9）和25 针串口（DB25），通信距离较近时（《12m），可以用电缆线直接连接标准RS232 端口（RS422，RS485 较远），若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232 相连，以回答前段网友的咨询。
rs232 串口接线基本方法
目前较为常用的串口有9 针串口（DB9）和25 针串口（DB25），通信距离较近时（《12m），可以用电缆线直接连接标准RS232 端口RS422，RS485 较远），若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232 相连。
一、DB9 和DB25 的常用信号脚说明。
RS232串口通讯
实验九 RS232串口通讯应用一、实验目的串口通讯对单片机而言意义重大，不但可以实现将单片机的数据传输到电脑端，而且也能实现电脑对单片机的控制，比如可以很直观地把红外遥控器键值的数据码显示在电脑上等。
本次实验目的：1、通过实际硬件连接及软件编程完成 51单片机和PC机之间的串口通讯，从而加深对异步串行通信接口的基本结构、工作原理等串行通信基本概念的理解；2、了解RS-232C电平规定与TTL电平规定的不同，及采用专用芯片MAX232实现两者之间电平转换的连接电路。
二、实验设备51单片机实验板、PC机、串口连接线、串口调试软件、Keil软件、连接导线等。
三、实验原理及内容51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。
进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，在此采用专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。
采用三线制连接串口，也就是说和电脑的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。
这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接。
图1 串口通讯的硬件电路连接为了能够在电脑端看到单片机发出的数据，必须借助一个WINDOWS软件进行观察，这里利用一个免费的电脑串口调试软件（这是一个绿色的软件，无需安装，可以直接在当前位置运行这个软件）。
软件界面如下图，1先要设置一下串口通讯的参数，将波特率调整为4800，勾选十六进制显示。
串口选择为COM1，当然51单片机实验板的串口也要和电脑的COM1连接，将烧写有以下程序的单片机插入单片机实验板的万能插座中，并接通51单片机实验板的电源，这时只要按下K1一次，在串口调试助手软件的接收区界面中就会增加一个“AF”字符，表示单片机向电脑发送“AF”字符成功。
RS232RS485通信原理
RS232RS485通信原理1.RS232通信原理：在RS232通信中，数据是通过电压的高低来表示的。
逻辑1通常表示为低电平（-15V至-3V），而逻辑0通常表示为高电平（+3V至+15V）。
发送器将数据转换为电压信号，并通过发送线发送给接收器。
接收器接收电压信号，并将其转换回原始数据。
数据的传输速率可以在通信连接的两端进行配置。
2.RS485通信原理：RS485是一种多点通信方式，即一对多或多对多的通信连接。
在RS485通信中，可以有多个设备同时连接在同一总线上。
每个设备都有一个唯一的地址。
数据在RS485通信中同样是通过串行方式传输的，但与RS232不同的是，RS485使用差分信号传输。
差分信号是由两个线，一个正极性线和一个负极性线组成的。
逻辑1由正极性线为高电平，负极性线为低电平表示，逻辑0则相反。
这种差分信号可以减小干扰和串扰的影响，提高通信的可靠性。
RS485通信需要使用一个总线驱动器来驱动差分信号的发送，以及一个接收器来接收差分信号并将其转换为原始数据。
多个设备可以同时发送和接收数据，但需要注意冲突检测和数据帧的区分。
在RS485通信中，总线上的设备必须共享相同的地线，以提供参考电压。
3.RS232和RS485的区别：- 点对点 vs 多点：RS232是一对一的通信连接，而RS485可以支持一对多或多对多的通信连接。
- 单端信号 vs 差分信号：RS232使用单端信号传输，而RS485使用差分信号传输。
差分信号提供更好的抗干扰性能。
-速率和距离：RS232通常用于较短距离和较低速率的通信，而RS485可以支持较长距离和较高速率的通信。
-引脚和连接：RS232通常使用9针或25针的D型连接器，而RS485使用通常使用2线或4线连接。
总结：RS232和RS485是两种常见的串口通信协议，用于在计算机和外部设备之间进行数据传输。
RS232是一对一的点对点通信连接，使用单端信号传输；而RS485可以支持一对多或多对多的通信连接，使用差分信号传输。
计算机网络实验RS232串口通信程序的编写
计算机网络实验RS232串口通信程序的编写RS232是一种常见的串行通信接口，用于在计算机和其他外部设备之间传输数据。
它广泛应用于各种设备和应用程序，如串口调试工具、点阵打印机等。
本文将介绍如何编写一个基本的RS232串口通信程序。
我们将使用C 语言和Linux操作系统来演示。
在开始编写程序之前，我们需要了解一些RS232串口的基本概念和通信协议。
RS232串口由发送线（TX）、接收线（RX）、控制线（如RTS、CTS、DTR和DSR）等组成。
通信时，发送方将数据从TX线发送到接收方的RX线，然后接收方通过RX线接收数据。
以下是一个简单的RS232串口通信程序示例：```c#include <stdio.h>#include <stdlib.h>#include <fcntl.h>#include <termios.h>#include <unistd.h>int maiint fd = open("/dev/ttyS0", O_RDWR ， O_NOCTTY); // 打开串口设备if (fd == -1)perror("打开串口失败");exit(1);}struct termios options;tcgetattr(fd, &options); // 获取当前串口设置//设置波特率为9600cfsetispeed(&options, B9600);cfsetospeed(&options, B9600);//设置数据位为8位，无奇偶校验，停止位为1位options.c_cflag &= ~PARENB;options.c_cflag &= ~CSTOPB;options.c_cflag &= ~CSIZE;options.c_cflag ，= CS8;//更新串口设置tcsetattr(fd, TCSANOW, &options);char buffer[255];while (1)ssize_t len = read(fd, buffer, sizeof(buffer)); // 从串口读取数据if (len == -1)perror("读取串口失败");exit(1);}printf("接收到数据：%.*s\n", len, buffer);ssize_t nwrite = write(fd, buffer, len); // 向串口写入数据if (nwrite == -1)perror("写入串口失败");exit(1);}}close(fd);return 0;```该程序首先打开串口设备`/dev/ttyS0`，如果打开失败则会输出错误信息并退出。
rs232串口通信原理
rs232串口通信原理
RS232串口通信是一种常用的串行通信协议，用于在计算机和外部设备之间传输数据。
它采用的是一种全双工的通信方式，即可以同时进行数据的发送和接收。
在RS232串口通信中，数据通过一根称为串口线的物理连接
来传输。
这根串口线由三根信号线构成：数据线（TXD和RXD）、控制线（CTS、RTS、DTR和DSR）和地线（GND）。
其中，数据线负责传输数据，控制线用于控制数
据的流动，而地线用于连接串口设备的地。
数据的传输是通过电压的变化来实现的。
当发送数据时，计算机会将数据转换为相应的电压信号，并通过TXD线发送出去。
接收数据时，外部设备会将电压信号转换为相应的数据，并通过RXD线发送回计算机。
为了确保数据的正确传输，RS232串口通信引入了一些控制信号。
其中，RTS（请求发送）、CTS（清除发送）、DSR（数
据设备就绪）和DTR（数据终端就绪）用于控制数据的流动，以避免数据的丢失或冲突。
例如，当计算机希望发送数据时，会先发送一个RTS信号给外部设备，请求数据发送的权限。
外部设备在接收到RTS信号后，会发送一个CTS信号给计算机，表示已经清除发送，并可以开始传输数据。
类似地，DSR 和DTR信号用于设备之间的就绪状态的通知。
除了控制信号外，RS232串口通信还定义了一些数据格式，如起始位、数据位、停止位和奇偶校验位等。
这些数据格式的定
义旨在保证数据的准确性和可靠性。
总的来说，RS232串口通信通过物理连接和控制信号的交互，实现了计算机与外部设备之间的数据传输，为各种设备的连接和通信提供了一种简单可靠的方式。
RS232通讯协议
RS232通讯协议RS232通讯协议是一种常用的串口通讯协议，用于定义串行通信数据的格式和传输规则。
RS232协议在计算机和外部设备之间传输数据，例如打印机、调制解调器、串行鼠标等。
本文将详细介绍RS232通讯协议的特点、工作原理和常见应用。
一、RS232通讯协议的特点1.单工通信：RS232协议只能实现单工通信，即数据的传输只能在一个方向上进行。
发送端称为DTE（数据终端设备），接收端称为DCE（数据通讯设备）。
2.异步通信：RS232协议使用异步通信模式，数据的传输不依赖于时钟信号。
发送端和接收端通过起始位、数据位、校验位和停止位来识别数据的边界。
3.硬件电平：RS232协议使用正负电平表示数据的逻辑值，-3V到-25V表示逻辑1，+3V到+25V表示逻辑0。
这种电平差异可以有效地抵抗干扰，并提高信号的可靠性。
4.数据位数可变：RS232协议支持数据位数的灵活配置，常见的有7位、8位和9位。
数据位数越多，传输的数据范围越广。
二、RS232通讯协议的工作原理1.物理层：物理层负责定义RS232通信的电气规范，包括电平范围、接口类型和接线方式。
通过物理层的规范，确保数据能够正确地在发送端和接收端之间传输。
2.数据链路层：数据链路层负责定义数据的帧结构和传输规则。
每一帧数据由起始位、数据位、校验位和停止位组成，起始位表示数据的开始，停止位表示数据的结束，数据位和校验位用于传输数据和校验数据的准确性。
3.应用层：应用层负责定义数据的具体格式和处理方法。
例如，发送端发送的数据可能是一条命令，接收端则根据命令执行相应的操作。
三、RS232通讯协议的应用1.打印机：计算机通过RS232协议将要打印的数据发送给打印机，打印机通过RS232协议接收数据并进行打印操作。
3.串行鼠标：计算机通过RS232协议接收鼠标发送的数据，根据鼠标的移动和点击等操作进行相应的处理。
4.工业控制系统：RS232通讯协议常用于工控系统中，用于与各种传感器、执行器等设备进行数据交互，实现自动化控制。
单片机串口通信-RS232
单片机串口通信– RS232最基本的：1.异步串行通信方式2.几个参数需要设置：a)波特率（使用定时器）b)校验位、数据位、停止位（选择串口通信模式）3.编写中断服务程序。
切记，RI与TI需要软件清零。
几个关键寄存器：PCON：关注SMOD位。
SCON：其中，SM0、SM1：串行口工作方式选择位：REN：接收允许控制位。
TI与RI由软件清零。
然后就是定时器相关的寄存器，如TMOD，TH1和TL1的初值设定，启动定时器TR1，开启中断EA，ES。
常用波特率除值表：最简例程：发送(发送完成之后TI=1)：#include <REG52.H>#include <stdio.h>void delay(unsigned int i); //函数声明char code MESSAGE[]= "小茉莉，太阳出来了（liao）。
";unsigned int a;void main (void) {SCON = 0x40; //串口工作模式1，即SM0=0，SM1=1TMOD|= 0x20; //定时器工作方式2 TH1 = 0xFD;//reload value 9600、数据位8、停止位1。
效验位无(11.0592)TL1 = 0xFD;TR1 = 1; //开启定时器1ES = 1; //开串口中断EA = 1; //开总中断while(1){ a=0;while(MESSAGE[a] != '\0'){SBUF = MESSAGE[a];while(!TI);// 等特数据传送(TI发送中断标志)。
当一个字节发送完毕后系统进入中断。
TI = 0;// 清除数据传送标志// RI 与TI都需要手动清除 a++;// 下一个字符}delay(10000);}}/**************************************************延时处理程序**************************************************/void delay(unsigned int i){unsigned char j;for(i; i > 0; i--)for(j = 200; j > 0; j--) ;}接收(接收到数据后RI=1)：#include <REG52.H>#include <stdio.h>sbit BEEP = P1^5;unsigned char b;void main (void) {SCON = 0x50; //REN=1允许串行接受状态，串口工作模式1TMOD|= 0x20; //定时器工作方式2 TH1 = 0xFD;// 波特率9600 (11.0592M)TL1 = 0xFD;TR1 = 1;ES = 1; //开串口中断EA = 1; // 开总中断BEEP=1;//低电平触发蜂鸣器b=0xff ;while(1){BEEP=b;}}void ser() interrupt 4{RI =0 ;b = SBUF ;}收发：#include <REG52.H>bit Flag;unsigned char ReData,SenData;void main (void) {SCON = 0x50;TMOD|= 0x20; //定时器工作方式2TH1 = 0xFD;// 波特率9600、数据位8、停止位1。
rs232通讯协议
RS232通讯协议引言RS232通讯协议是一种常用的串行通信协议，用于在计算机和外部设备之间传输数据。
本文将介绍RS232通讯协议的基本原理、特点和应用，并提供一些常见的使用示例。
RS232通讯协议的基本原理RS232通讯协议使用串行通信方式，通过发送和接收电平信号来实现数据的传输。
它使用一对差分信号线，分别为TX（发送）和RX（接收）线。
数据在发送端被转换成电压值并通过TX线发送，接收端则将接收到的电压信号转换成对应的数据。
RS232通讯协议使用的电压电平范围为正负12V，其中正电压表示逻辑“0”，负电压表示逻辑“1”。
通过这种方式，RS232协议可以实现可靠的数据传输。
RS232通讯协议的特点1.可靠性：RS232通讯协议使用差分信号线，能够抵抗干扰，提供可靠的数据传输。
2.灵活性：RS232通讯协议支持全双工通信，即发送和接收可以同时进行，提高通信效率。
3.距离限制：RS232通讯协议在使用过程中存在最大传输距离的限制，通常在15米左右。
4.速率可调：RS232通讯协议支持多种传输速率，可以根据具体需求进行调整。
RS232通讯协议的应用RS232通讯协议广泛应用于各种领域，如计算机通信、工业控制、仪器仪表等。
下面是一些常见的应用场景：1.计算机通信：RS232通讯协议被广泛用于计算机和外部设备之间的数据传输，如打印机、调制解调器等。
2.工业控制：RS232通讯协议在工业自动化领域中起着重要作用，用于控制和监测各种设备，如PLC、传感器等。
3.仪器仪表：RS232通讯协议也常用于仪器仪表的数据传输，如示波器、电压表等。
RS232通讯协议的使用示例以下是一个简单的使用示例，演示了如何通过RS232通讯协议在计算机和外部设备之间传输数据：1. 打开计算机的串口终端软件。
2. 设置串口参数，包括波特率、数据位、停止位和校验位。
3. 连接计算机和外部设备的RS232接口线，确保连接稳固。
4. 在串口终端软件中输入要发送的数据，点击发送按钮。
详述rs232规程及数据收发原理
RS232规程及数据收发原理随着科技的迅猛发展，数据通信技术也日新月异。
RS232作为一种最基础的串口通信协议，被广泛应用于各种设备之间的数据交互，其规程和数据收发原理显得尤为重要。
本文将对RS232的规程及数据收发原理做详细的探讨，以期为读者带来更深入的了解。
一、RS232规程1. RS232的概念RS232是一种在计算机和外部设备之间传输数据的标准接口，它定义了数据通信时的电气特性和连接器的排列方式。
RS232接口最早应用于调制解调器和终端设备之间，后来被广泛用于个人电脑通信和打印机连接。
2. RS232的特点RS232接口采用串行通信，每次只能传输一位数据。
它采用负逻辑电平表示数据位（1为-3V至-25V，0为+3V至+25V），通常使用DB9接口。
RS232的数据传输速率取决于波特率，常见的波特率有9600bps、xxxbps等。
3. RS232的连接方式RS232接口采用点对点连接方式，即一对一连接。
在实际应用中，需要通过串口转换器等设备实现多个设备之间的通信。
4. RS232的工作原理RS232接口工作原理主要包括数据发送和接收两个过程。
发送端将要传输的数据转换成电平信号发送至接收端，接收端将接收到的电平信号还原成数据。
而RS232接口中数据传输的时序和协议也有严格的要求，通常采用起始位、数据位、校验位和停止位组成一个完整的数据帧。
二、RS232数据收发原理1. RS232数据发送原理（1）串行并行转换：发送端将并行数据流转换成串行数据流，通过串行发送至接收端。
（2）波特率设定：根据通信双方的协商确定通信的波特率。
（3）数据格式设置：设置数据位、校验位、停止位等发送端参数。
（4）数据传输：通过发送端进行数据传输，发送端将数据转换成电平信号，发送至接收端。
2. RS232数据接收原理（1）电平转换：接收端将接收到的电平信号转换成逻辑电平。
（2）数据解析：根据通信双方的约定解析接收到的数据信息。
RS232串口使用说明
RS232串口使用说明RS232串口是一种异步串行通信接口，它使用一对差分信号，即正负两个信号线来进行数据传输。
其中，TXD（发送数据）和RXD（接收数据）是最基本的信号线，还有RTS（请求发送）、CTS（清除发送）、DTR（数据终端就绪）、DSR（数据集就绪）、DCD（数据载波检测）和RI（响铃指示）等信号线。
在使用RS232串口之前，我们需要了解如何连接它。
一般来说，RS232串口使用9针或25针连接器，其中9针连接器包括3根控制线和5根信号线，而25针连接器包括8根控制线和16根信号线。
我们需要将串口线插入计算机的串口插槽中，并确保插入正确的插槽。
在连接完串口之后，我们需要设置串口参数。
首先，打开计算机的串口设置界面，在资源管理器中找到串口的名称（如COM1、COM2等），并选择相应的串口。
然后，设置波特率、数据位、停止位和奇偶校验位等参数。
波特率表示数据传输的速度，常见的波特率有1200、2400、4800、9600等选项。
数据位表示每个数据字节所使用的位数，常见的数据位有7位和8位。
停止位表示数据字节之间的停止位数，常见的停止位有1位和2位。
奇偶校验位用于检测和纠正数据传输中的错误。
设置完串口参数之后，我们可以开始通过串口进行数据通信了。
首先，我们需要打开一个串口通信软件，如Tera Term、HyperTerminal等。
在软件的设置界面中，选择正确的串口和参数，然后点击连接按钮。
连接成功后，我们可以在软件的命令行界面中输入命令或发送数据，然后通过串口发送给目标设备。
在接收数据时，我们可以通过串口接收到目标设备发送的数据，并在软件的命令行界面中显示出来。
除了通过串口通信软件进行数据通信，我们还可以使用编程语言来控制串口。
常见的编程语言如C、C++、Python、Java等都提供了相应的串口编程接口。
通过编写程序，我们可以实现与目标设备的高级数据通信功能，如发送命令、接收数据、解析数据等。
RS232串口通信实验
RS232串口通信实验一、认识RS232单片机的串行口是非常有用的，通过他我们可以把单片机系统的数据传回电脑处理或者接受电脑传过来的数据而进行相应的动作，在串行通讯时,要求通讯双方都采用一个标准接口,使不同的设备可以方便地连接起来进行通讯。
RS-232-C接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口. 它是在1970年由美国电子工业协会(EIA)联合贝尔系统,调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准.它的全名是"数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准"该标准规定采用一个25个脚的DB-25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定.后来IBM的PC机将RS232简化成了DB-9连接器,从而成为事实标准.而工业控制的RS-232口一般只使用RXD,TXD,GND三条线.在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE（Data Communication Equipment)而制定的。
因此这个标准的制定，并未考虑计算机系统的应用要求。
但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。
显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。
有了对这种背景的了解，我们对RS-232C标准与计算机不兼容的地方就不难理解了。
其次，RS-232C标准中所提到的“发送”和“接收”，都是站在DTE立场上，而不是站在DCE的立场来定义的。
由于在计算机系统中，往往是CPU和I/O设备之间传送信息，两者都是DTE，因此双方都能发送和接收。
（1）RS232（DB9）的接口说明1 DCD 载波检测2 RXD 接收数据3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地6 DSR 数据准备好7 RTS 请求发送8 CTS 允许发送9 RI 振铃提示（2）接口的电气特性在RS-232-C中任何一条信号线的电压均为负逻辑关系。
RS232串口通讯隔离方案介绍
ADM3251E实现RS-232接口隔离的电路：
电路图对比可见，ADM3251E在电路连接、PCB使用、易用性方面
远优于光耦。性能测试结果对比，波形延迟、波形单芯片实现RS-232接口隔离，可以堪称是一个完美的
RS232串口通讯隔离方案介绍
一、RS232接口连接器接口定义图
二、采用RS-232接口存在的问题
1.传输距离短，传输速率低
RS232总线受电容允许值的约束，使用时传输距离一般不要超过15
米（线路条件好也不要超过几十米）。最高传输速率20Kbps。
2.有电平偏移
RS232总线标准，要求收发双方共地，通信距离较大时，收发双方的
化工、电力监控等领域。
图2常规隔离设计和使用RSM232P模块应用对比
RSM232系列隔离收发器保留了传统隔离电路的设计理念，包括电源
隔离、信号隔离，更重要的是具有完善的测试系统以及先进的工艺保证产品
的一致性，具有防水、防震、使用寿命长等众多优点。采用灌封工艺，能够
对电路板以及电子元器件进行全面保护，使其免受潮湿、震动、过热、腐蚀
动电路，这就导致电路板使用空间与成本的增加，额外的分立元件提高了电
路的复杂性，导致设计时间的延长和电路性能的不稳定。下图是采用光耦实
现隔离功能的RS-232接口电路：
ADM3251E是一款高速、单通道隔离RS-232收发器，采用单电源供
电。这款器件非常适于工作在苛刻的电气环境，或频繁插拔RS-232电缆的环
地电位差比较大。
3.抗干扰能力差
三、选择RSM232系列隔离收发器模块原因
RSM232系列隔离收发器采用电源隔离和信号隔离，使通讯总线和控
rs232通信协议
RS232通信协议简介RS232是一种串行通信协议，它是由美国电子工业协会制定的一套标准，用于在计算机和外部设备之间传输数据。
它是一种经典的通信协议，常被用于串口通信。
RS232特点•点对点通信：RS232协议是一种点对点通信协议，即只能在两个设备之间进行通信，不能实现多个设备同时通信。
•串行传输：RS232协议采用串行传输方式，即数据位逐位地传输，与并行传输相比，串行传输只需使用一根线缆，因此更加节省成本。
•异步通信：RS232协议采用异步通信方式，即数据传输的时钟信号由发送方和接收方的时钟不同步产生，发送端按照一定的协议将数据逐位地发送，接收端则根据协议进行解码。
RS232通信流程RS232通信的流程大致可以分为三个步骤：建立连接、数据传输和断开连接。
1. 建立连接在RS232通信中，建立连接需要确保以下几点：•串口设置：发送方和接收方的串口设置（波特率、数据位、停止位、校验位等）必须一致，以保证数据能够正确传输。
•物理连接：发送方的串口输出引脚（TX）连接到接收方的串口输入引脚（RX），同时发送方的串口输入引脚（RX）连接到接收方的串口输出引脚（TX）。
2. 数据传输一旦建立连接，数据传输可以开始。
数据传输的基本单位是字节，发送方将数据按照一定的顺序和协议逐字节地发送给接收方。
在RS232通信中，数据传输的顺序是由发送方控制的。
发送方按照一定的协议将数据逐字节地发送给接收方，接收方则根据协议进行解码。
3. 断开连接当数据传输完成后，需要断开连接。
断开连接的方式可以是发送一个特定的断开连接指令，或者直接关闭串口。
RS232常见应用RS232通信协议广泛应用于各种领域，如工业控制、通信设备、计算机外设等。
以下是一些常见的RS232应用场景：•串口调试：RS232通信协议可以用于串口调试，通过串口连接计算机和调试工具，可以实现对设备的配置、数据传输和调试等功能。
•数据采集：RS232通信协议可以用于数据采集，通过串口连接采集器和计算机，可以实现对各种传感器数据的采集和处理。
RS232串口通信协议
RS232串口通信协议
RS232协议中的数据是以字符为单位进行传输的，每个字符由1个起
始位、5-9个数据位、可选的奇偶校验位和1-2个停止位组成。
起始位用
于标识字符的开始，停止位用于标识字符的结束。
奇偶校验位用于检测数
据传输过程中的错误。
RS232协议还定义了一些控制信号，用于进行数据流控制和设备控制。
其中，RTS（Request to Send）信号用于通知外部设备数据准备就绪，CTS（Clear to Send）信号用于通知计算机外部设备准备好接收数据。
DTR（Data Terminal Ready）信号用于通知外部设备计算机准备好进行通信，DSR（Data Set Ready）信号用于通知计算机外部设备准备好进行通信。
1.简单可靠：RS232协议的物理层和数据链路层设计简单，易于实现
和维护，并且具有较高的可靠性；
2.点对点通信：每条RS232连接只能由两个设备进行通信，其中一个
设备充当主机，另一个设备充当从机；
3.通信距离短：由于RS232协议使用的是差分信号和串行传输方式，
因此通信距离较短，通常不超过50英尺；
4.通信速率灵活：RS232协议支持多种通信速率的调整，以满足不同
应用的需求；
5.数据格式简单：RS232协议中的数据格式简单明确，包括起始位、
数据位、奇偶校验位和停止位，易于编程和解析。
总之，RS232协议是一种简单可靠的串口通信协议，被广泛应用于各个领域。
它的设计简单，易于实现和维护，同时具有灵活的通信速率和简单明确的数据格式，能够满足不同应用的需求。
RS232串口通信基本知识与实例
RS232串⼝通信基本知识与实例1，RS232串⼝通信基本知识（1）⽬前较为常⽤的串⼝是9针串⼝（DB9。
通信距离较近时(<12m)，可以⽤电缆线直接连接标准RS232端⼝；若距离较远，需附加调制解调器（MOD EM）。
（2）RS232C串⼝通信接线⽅法（三线制）接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接（3）DB9接⼝三线引脚定义2 ---- RXD 接收数据3 ---- TXD 发送数据5 ---- GND 信号地（4）串⾏通信⽅式1）单⼯：信息只能单向传送2）半双⼯：信息可双向传送但不能同时进⾏3）全双⼯：信息可同时进⾏双向传送（5）RS232逻辑电平逻辑0电平规定为+5 ~ +15V之间；逻辑1是电平为-5 ~ -15V之间，因此在与单⽚机进⾏通信时需要进⾏电平转换（6）RS232串⾏通信接⼝电路设计（7）51单⽚机串⾏通信接⼝软件设计1）两个重要指标：可靠性和速度，可靠性是第⼀位。
2）与串⼝通信相关的⼏个寄存器和控制位TMOD：可以⽤它来设置定时器⼯作⽅式（如果在MCU中使⽤的是定时器来产⽣波特率，就需要对这个寄存器进⾏设置，通常设为0x20，即设置定时器1为8位⾃动重装定时器，即⼯作⽅式1）TH1和TL1：定时器1初始值（可通过波特率计算软件获得）TR1：开启定时器1SCON：串⼝控制寄存器，通常设为0x50，即10位异步传输，由定时器1产⽣波特率，⽆奇偶校验位，允许接收PCON：这个寄存器主要⽤到它的最⾼位SMON，当最⾼位设为1时，原波特率加倍ES：串⼝中断使能位EA：全局中断使能位3）波特率计算⽅法（使⽤⼀个名为“51波特率初值计算.exe”的⼩软件）第1步：选择定时器⼯作⽅式（⽅式2）第2步：输⼊晶振值（11.0592）第3步：选择波特率（9600）第4步：设置SMOD值（0）第5步：点击确定第6步：将软件上显⽰值赋给TH1和TL14）串⼝初始化程序void Initial_RS232(unsigned char rate){ //默认晶振值为11.0592MHzunsigned char Reload1;switch(rate) //根据拨码器设置波特率{case 0:Reload1 = 0xE8; //2400bpsbreak;case 1:Reload1 = 0xF4; //4800bpsbreak;case 2:Reload1 = 0xFA; //9600bpsbreak;case 3:Reload1 = 0xFD; //19200bpsbreak;default:Reload1 = 0x00;break;}PCON = PCON|0x80; //SMOD = 1 ;波特率加倍TMOD = 0x20; //0011,00010设置定时器1为8位⾃动重装计数器SCON = 0x50; //0101,0000 8位可变波特率，⽆奇偶校验位TH1 = Reload1; //设置定时器1⾃动重装数TL1 = Reload1;TR1 = 1; //开定时器1ES = 1; //允许串⼝中断EA = 1; //开总中断}5）串⼝发送程序void Send_RS232(unsigned char i){ES = 0; //关串⼝中断TI = 0; //清零串⼝发送完成中断请求标志 SBUF = i;while(TI ==0); //等待发送完成TI = 0; //清零串⼝发送完成中断请求标志 ES = 1; //允许串⼝中断}6）串⼝接收程序void Receive_RS232(void) interrupt 4{unsigned char temp= 0;ES = 0;if(RI==1){RI = 0;temp = SBUF;}ES = 1;}。
