组合体视图的识读详解
合集下载
机械识图-项目4__组合体视图的绘制与识读
图 4-13 基本体的截交线
机械识图——项目4 组合体视图的绘制与识读
组合体中常出现的情况两个基本形体相交，这种基本形体相交得到的立体， 叫相贯体，其表面交线称为相贯线，如图 4-14 所示。
图 4-14 相贯体与相贯线 两回转体的相贯线一般为封闭的空间曲线，个别情况为直线，且为两回转体 表面的共有线和分界线，其形状取决于两相交回转体的形状、相对位置和大小。
（a）立体图
（b）正确 图 4-5 两表面相切及画法
（c）错误
机械识图——项目4 组合体视图的绘制与识读
二、组合体三视图的画法
1 形体分析
假想把组合体分成若干个基本体，明确各基本体的形状、相互之间的位置、 组合形式以及表面的连接关系，这种分析方法称为形体分析法。
如图 4-6 的支撑座，可分解为底板、立板和肋板三部分。
（a）尺寸
（b）选择基准
图 4-10 支撑座的尺寸分析
机械识图——项目4 组合体视图的绘制与识读
由长度方向尺寸基准注出底板上圆孔与右端面的定位尺寸 28；由宽度方向尺 寸基准注出底板上两圆孔的定位尺寸 12；由高度方向尺寸基准注出立板上圆孔与 底面的定位尺寸 22；最后再标注立板与右端面的定位尺寸 4，标注上述尺寸（图 4-11a、b、d）。
机械识图——项目4 组合体视图的绘制与识读
一、圆柱-圆柱的相贯线
1 两直径不等圆柱的相贯线
图 4-15a、b 所示为两直径不等的圆柱垂直相贯的立体图和三视图。
a)立体图
b)三视图
c) 简化画法
图 4-15 正交圆柱相贯线及简化画法 在一般情况下，如无特殊要求，常用圆弧代替相贯线的简化画法，具体作图
a）表面不平齐
b） 表面平齐
图 4-3 两表面平齐与不平齐及画法
机械识图——项目4 组合体视图的绘制与识读
组合体中常出现的情况两个基本形体相交，这种基本形体相交得到的立体， 叫相贯体，其表面交线称为相贯线，如图 4-14 所示。
图 4-14 相贯体与相贯线 两回转体的相贯线一般为封闭的空间曲线，个别情况为直线，且为两回转体 表面的共有线和分界线，其形状取决于两相交回转体的形状、相对位置和大小。
（a）立体图
（b）正确 图 4-5 两表面相切及画法
（c）错误
机械识图——项目4 组合体视图的绘制与识读
二、组合体三视图的画法
1 形体分析
假想把组合体分成若干个基本体，明确各基本体的形状、相互之间的位置、 组合形式以及表面的连接关系，这种分析方法称为形体分析法。
如图 4-6 的支撑座，可分解为底板、立板和肋板三部分。
（a）尺寸
（b）选择基准
图 4-10 支撑座的尺寸分析
机械识图——项目4 组合体视图的绘制与识读
由长度方向尺寸基准注出底板上圆孔与右端面的定位尺寸 28；由宽度方向尺 寸基准注出底板上两圆孔的定位尺寸 12；由高度方向尺寸基准注出立板上圆孔与 底面的定位尺寸 22；最后再标注立板与右端面的定位尺寸 4，标注上述尺寸（图 4-11a、b、d）。
机械识图——项目4 组合体视图的绘制与识读
一、圆柱-圆柱的相贯线
1 两直径不等圆柱的相贯线
图 4-15a、b 所示为两直径不等的圆柱垂直相贯的立体图和三视图。
a)立体图
b)三视图
c) 简化画法
图 4-15 正交圆柱相贯线及简化画法 在一般情况下，如无特殊要求，常用圆弧代替相贯线的简化画法，具体作图
a）表面不平齐
b） 表面平齐
图 4-3 两表面平齐与不平齐及画法
机械制图课件-15读组合体的视图
下图 （e）、（f）、（g）、（h）的主视图是一样的，但它 们却表示形状完全不同的四种物体。
（e）
（f）
（g）
（h）
有时两个视图也不能确定空间物体的唯一形状，如图（a）、 （b）、（c）所示，若只看主、俯视图，物体的形状仍然不能确 定。由于左视图不同，物体就有可能是图示的几种空间形状。
总结：读图时必须将所给出的全部视图联系起来分析 识读，才能想象出组合体的完整形状。
为几个部分，即几个基本体，然后通过投影关系找到各线框所表 示的部分在其它视图中的投影，从而分析各部分的形状及它们之 间的相对位置，从而逐一构想出它们的形状；最后综合起来，想 出立体的整体形状。
读图步骤： （1）划线框，分基本体； （2）对投影，想出各基本体的形状，确定位置； （3）综合起来，想出整体形状。
第十五讲 读组合体的视图
一、读图的基本要领
（一）将各个视图联系起来识读 组合体的形状通常是通过几个视图才能表达清楚，
每个视图只能反映物体一个方向的形状，仅由一个或 二个视图不一定惟一地确定组合体的形状。
（a） （b） （c）
（d）
一般来说，一个视图不能确定物体的形状。图（a）、（b）、 （c）、（d）的俯视图都是两同心团，但它们却是四种不同的物 体。
(二)、理解视图中线框和图线的含义
图(a)给出了物体的一个视图．可以想象出它是多种不同 形状物体的一个投影，图(b)仅表示了其中四种物体的形状。随 物体形状的改变，在同样一个视图上，它的每条线及每个封闭线 框所表示的意义是不相同的。可分析出如下几点：
1.封闭线框的含义:视图中的每个封闭线框可以是物体上一个表面 的投影，也可以是一个孔的投影。 1)平面投影； 2)曲面投影； 3)曲面与其切平面投影。
组合体视图的读图方法
03
形体分析法在读图中的应用
形体分析法原理及步骤
分离出基本形体
从组合体中分离出基本形体，并 分析其形状特征。
分析组合方式
分析各基本形体之间的组合方式 ，如叠加、挖切等。
01
原理
形体分析法是将组合体分解为若 干个基本形体，分析各基本形体 的形状、相对位置及组合方式， 从而读懂组合体视图的方法。
02
03
04
确定相对位置
确定各基本形体之间的相对位置 关系。
典型形体结构特征识别
长方体
六个矩形面，三组平行 且相等的棱。
圆柱体
一个圆形底面和一个侧 面，侧面为矩形或平行
四边形。
圆锥体
一个圆形底面和一个侧 面，侧面为三角形或扇
形。
球体
一个连续曲面的立体图 形，任意截面均为圆。
复杂结构形体简化处理
忽略细节特征
关键线条
关键线条是指能够反映组合体形状和结构特征的主要线条，如轮廓线、轴线、对 称线等。识别关键线条有助于快速准确地理解视图所表达的信息。
轮廓线识别
轮廓线是组合体在投影面上的外缘轮廓，它反映了组合体的整体形状和大小。在 读图时，应注意识别轮廓线的形状、走向和转折点，以便正确想象出组合体的外 形。
辅助线在解题过程中作用
虚实线是表达组合体各部分相互位置关系的 重要手段，应注意区分。
注意视图中的对应关系
在分析视图时，应遵循投影规律，避免出现 形状和结构上的误解。
注意视图中的投影规律
在分析视图时，应注意各部分之间的对应关 系，避免出现错误判断。
避免忽略细节信息
在读图过程中，应注意观察和分析视图中的 细节信息，避免忽略重要信息导致判断错误 。
利用已知条件进行推理判断
机械制图 项目5 识读和绘制组合体的三视图
《机械制图》
项目五 识读和绘制组合体的三视图
Байду номын сангаас 项目五 识读和绘制组合体的三视图
项目概述
组合体是由两个或两个以上的基本体按一定的方式 所组成类似机件的形体，它的结构复杂程度接近零件。
因此，组合体是前面所学内容的综合应用，又是从 投影理论过渡到识读机械图样的桥梁。掌握组合体的绘 制和识读，能够为识读零件图样打好基础。
一、画组合体视图的方法和步骤
5.检查、描深，完成全图
注意：确认正确无误后，按照标准线型描深图线。描深时应注意全图线型 保持一致，切忌选用过粗的实线而影响图形的美观。
二、组合体的尺寸标注
组合体尺寸标注时应做到以下几点:
(1)正确性 标注尺寸数值应正确无误，要符合国家标准的有关规定。 (2)完整性 尺寸必须注写齐全，不遗漏，不重复。 (3)清晰性 尺寸的布置要整齐、清晰、美观，便于看图。
形体分析：相邻表面A、B两处相交 视图分析：相交处画交线投影
任务一 绘制支座的三视图并标注尺寸
任务一 绘制支座的三视图并标注尺寸
任务描述
按图示位置绘制支座的 三视图并标注尺寸。
任务一 绘制支座的三视图并标注尺寸
知识链接
按图示位置绘制支座的 三视图并标注尺寸。
一、画组合体视图的方法和步骤
1．形体分析
项目五 识读和绘制组合体的三视图
知识链接
一、组合体的形体分析法
由两个或两个以上的基本几何体构成的 物体称为组合体。
形体分析法是假想将组合体分解为若干 基本形体，分析它们的结构形状、组合方式 和相对位置，分析形体间相邻表面的连接关 系，从而清楚了组合体的结构形状。这种将 复杂的组合体分解成简单的几何体进行分析 的方法，称为形体分析法。
项目五 识读和绘制组合体的三视图
Байду номын сангаас 项目五 识读和绘制组合体的三视图
项目概述
组合体是由两个或两个以上的基本体按一定的方式 所组成类似机件的形体，它的结构复杂程度接近零件。
因此，组合体是前面所学内容的综合应用，又是从 投影理论过渡到识读机械图样的桥梁。掌握组合体的绘 制和识读，能够为识读零件图样打好基础。
一、画组合体视图的方法和步骤
5.检查、描深，完成全图
注意：确认正确无误后，按照标准线型描深图线。描深时应注意全图线型 保持一致，切忌选用过粗的实线而影响图形的美观。
二、组合体的尺寸标注
组合体尺寸标注时应做到以下几点:
(1)正确性 标注尺寸数值应正确无误，要符合国家标准的有关规定。 (2)完整性 尺寸必须注写齐全，不遗漏，不重复。 (3)清晰性 尺寸的布置要整齐、清晰、美观，便于看图。
形体分析：相邻表面A、B两处相交 视图分析：相交处画交线投影
任务一 绘制支座的三视图并标注尺寸
任务一 绘制支座的三视图并标注尺寸
任务描述
按图示位置绘制支座的 三视图并标注尺寸。
任务一 绘制支座的三视图并标注尺寸
知识链接
按图示位置绘制支座的 三视图并标注尺寸。
一、画组合体视图的方法和步骤
1．形体分析
项目五 识读和绘制组合体的三视图
知识链接
一、组合体的形体分析法
由两个或两个以上的基本几何体构成的 物体称为组合体。
形体分析法是假想将组合体分解为若干 基本形体，分析它们的结构形状、组合方式 和相对位置，分析形体间相邻表面的连接关 系，从而清楚了组合体的结构形状。这种将 复杂的组合体分解成简单的几何体进行分析 的方法，称为形体分析法。
第五章组合体的视图玩具组合体的读图方法
一、看组合体视图基本要领
1、把几个视图联系起来进行分析；
2、抓特征视图 形状特征视图——最能反映物体位置形状的那个视图。
俯视图最能反 映物体的形状
Байду номын сангаас
位置特征视图——最能反映物体位置的视图。 如图示
左视图反映物 体的位置特征
由一个视图进行创形设计
二、看组合体视图的方法和步骤
方法 形体分析法 线面分析法
步骤 1、以主视图为主，配合其它视图进行投影分析。 2、分解形体，找投影。利用“三等”找每一部分 的投影，想象出物体的形状。 3、对投影，辨位置和连接关系。 4、综合起来想整体。
例1、看如图所示和组合体视图。
例2、看图所示的三视图。
例3、利用线面分析法看下图。
★
分析整体形状
★ 分析细部形状
★ 分析线面关系

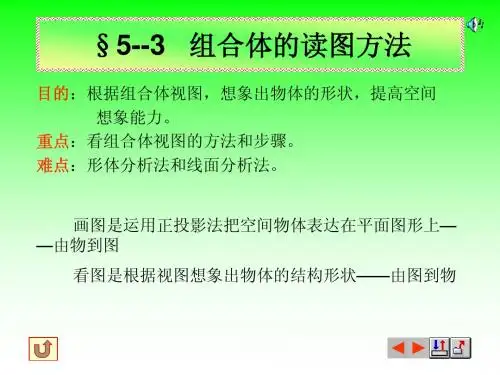

§5--3 组合体的读图方法
目的：根据组合体视图，想象出物体的形状，提高空间 想象能力。 重点：看组合体视图的方法和步骤。 难点：形体分析法和线面分析法。
画图是运用正投影法把空间物体表达在平面图形上— —由物到图
看图是根据视图想象出物体的结构形状——由图到物
根据视图判断物体的形状
视图中的一条图线，可能是一个平面或一个曲面积聚性 的投影；可能是两表面的交线；也可能是曲面的转向轮廓 线的投影。视图中的线框，可能是物体的一个平面；也可 能是一个曲面的投影。
★ 综合分析，想象整体形状
例4、分析下图，想象出物体的形状。
★ 分析整体形状 ★ 分析细部形状 ★ 分析线面关系 ★ 综合分析，想象整体形状
线面分析法4-6
线面分析法4-7
三、看图举例
例1、根据已知的主、俯视图，想象出物体形状，并补画左视图。
第四章 组合体(2)----组合体的识读共63页文档
组合体投影图的识读
组合体投影图的识读是指：给定V、 H、W，想象其空间真实形状。
02.06.2020
福州大学机械工程及自动化学院
1
02.06.2020
福州大学机械工程及自动化学院
2
一.组合体投影图识读要领
1．几个投影图联系起来看
一个投影图不能确定形状
02.06.2020
福州大学机械工程及自动化学院
3. 定位置，想整体
02.06.2020
福州大学机械工程及自动化学院
17
线面分ቤተ መጻሕፍቲ ባይዱ法读图总结
运用线、面的投影规律，分析视图中图线和线框所代表 的意义和相互位置，从而看懂视图的方法，称为线面分析 法。这种方法主要用来分析视图中的局部复杂投影。
看图时要注意： 平行面的投影具有实形性和积聚性 垂直线的投影具有实长性和积聚性 垂直面的投影具有积聚性和类似性 一般位置面的投影具有类似性
物体形状
修正
物体的投影图
物体形状
02.06.2020
福州大学机械工程及自动化学院
16
形体分析法读图总结
形体分析法是看组合体视图的基本方法。把比较 复杂的视图，按线框分成几个部分，运用三视图的投 影规律．分别想象各形体的形状及相互连接方式，最 后综合起来想出整体。
看图的一般步骤：
1．分视图，划线框
2．对投影，想形体
水平投影为形状特征投影图
02.06.2020
福州大学机械工程及自动化学院
8
一.组合体投影图识读要领
1.几个投影图联系起来看 2.找出反映组合体形状特征和位置特征的投影图
位置特征投影图
02.06.2020
福州大学机械工程及自动化学院
组合体投影图的识读是指：给定V、 H、W，想象其空间真实形状。
02.06.2020
福州大学机械工程及自动化学院
1
02.06.2020
福州大学机械工程及自动化学院
2
一.组合体投影图识读要领
1．几个投影图联系起来看
一个投影图不能确定形状
02.06.2020
福州大学机械工程及自动化学院
3. 定位置，想整体
02.06.2020
福州大学机械工程及自动化学院
17
线面分ቤተ መጻሕፍቲ ባይዱ法读图总结
运用线、面的投影规律，分析视图中图线和线框所代表 的意义和相互位置，从而看懂视图的方法，称为线面分析 法。这种方法主要用来分析视图中的局部复杂投影。
看图时要注意： 平行面的投影具有实形性和积聚性 垂直线的投影具有实长性和积聚性 垂直面的投影具有积聚性和类似性 一般位置面的投影具有类似性
物体形状
修正
物体的投影图
物体形状
02.06.2020
福州大学机械工程及自动化学院
16
形体分析法读图总结
形体分析法是看组合体视图的基本方法。把比较 复杂的视图，按线框分成几个部分，运用三视图的投 影规律．分别想象各形体的形状及相互连接方式，最 后综合起来想出整体。
看图的一般步骤：
1．分视图，划线框
2．对投影，想形体
水平投影为形状特征投影图
02.06.2020
福州大学机械工程及自动化学院
8
一.组合体投影图识读要领
1.几个投影图联系起来看 2.找出反映组合体形状特征和位置特征的投影图
位置特征投影图
02.06.2020
福州大学机械工程及自动化学院
识读组合体投影图
工程形体的表达方法
第 13 页
【例5-3】试根据图5-20所示的投 影图，想象出该形体的形状。
分析：（1）形体分析。该形体的大致 形状是由梯形块组成的，其水平投影可看 成是由3个封闭线框组成，但正面投影和侧 面投影无法分成3个封闭线框。因此，可初 步从线框较多的水平投影着手，逐个线框 分析其形状。
图5-16 分析图线的含义
工程形体的表达方法
第8 页
二、识读组合体投影图的基本方法
识读组合体投影图的基本方法有形体分析法和线面分析 法。
1．形体分析法
用形体分析法读组合体投影图的基本思路如下： （1）从能够反映物体主要形状特征的投影图入手，以轮 廓线所构成的封闭线框为基本单元，将正面投影图分为几个 相对独立的部分（线框），每个独立的部分（线框）基本上 可对应某些简单形体的一个投影。 （2）按“三等关系”在其他投影图上找出每个线框所对 应的投影，然后想象出这些线框所代表的简单形体的形状。 （3）分析各简单形体之间的相对位置关系，综合想象出 整个物体的形状。
工程形体的表达方法
第5 页
3．注意利用虚线分析相关部分的形状和位置
利用好虚线这个“不可见”的特点对看图很 有帮助，尤其对想象其形体、表面或交线的位置 （该部分处于物体的“中部”或“后部”）非常 有用。如图5-14所示正面投影图中的三角形，图 （a）为实线，说明从前向后看时该直角三棱柱的 轮廓线均可见，故该三棱柱是叠加在形体上的； 图（b）为虚线，说明从前向后看时该三棱柱不可 见，故该三棱柱是在基本形体上切割而成的。
形体分析法和线面分析法是相互关联的，不能截然分开。 一般情况下，对于较复杂的图形，先从形体分析获得形体的 大致整体形状后，不清楚的地方再针对每一条图线和每一个 封闭线框加以分析，以弥补形体分析的不足。由此可见，识 读组合体投影图是以形体分析法为主，结合线面分析法综合 想象得出组合体的全貌。
2-6 读组合体视图的方法
2-6 读组合体视图的方法一、形体分析法任何复杂的物体，都可以看成是若干个基本体组合而成。
因此，画、看组合体视图时，可以想象着把组合体分解成若干个基本几何体，然后按其相对位置和组合形式逐个画出或是想象出组合体的各个组成部分，再整合起来，就画出或是想象出整个组合体。
这种为方便画、看组合体视图，将组合体“先分后合”的分析方法，称为形体分析法。
二、线框的含义1、视图中的每个封闭线框，都表示物体上的一个表面（平面、曲面）或一个基本体，如图2-54所示。
2、视图中相邻的两个封闭线框，都表示物体上位置不同的两个表面，如上下、左右、前后、相交等，如图2-54所示。
（a）（b）（c）（d）图2-54 线框的含义3、视图中，在一个大的封闭线框内包含若干个小线框，则表示在一个大平面体（或曲面体）上凸出或凹下若干个小的平面体（或曲面体），如图2-55所示。
图2-55 “大框套小框”的含义三、读图的基本原则形体分析法是识读组合体视图的基本方法。
除此以外，读组合体视图还要注意以下几点：1、要把几个视图联系起来识读在三视图中，仅由一个或两个视图往往不能唯一地确定物体的形状。
如图2-56中的俯视图和图2-57中的主、俯视图。
图2-56 一面视图不能唯一确定物体形状图2-57 二面视图不能唯一确定物体形状2、确定视图中线框的含义（a）（b）（c）（d）（e）图2-58 分线框读视图看图时可先假定特征视图中的某个线框就是一个几何体或是几何体上的一个表面，然后对应其他视图中该线框的投影，想象出该几何体的立体形状或是该面的空间位置。
注意的是，线框的分法应根据视图形状而定，线框分块可大可小，一个线框可作为一块，几个相连的线框也可作为一块，只要与其他视图相对照，看懂该部分形体的形状就可以了。
如图2-58所示。
3、要从反映物体的形状特征和位置特征的视图入手形状特征视图：能清楚表达物体形状特征的视图。
如图2-59中的俯视图。
图2-59 形状特征视图位置特征视图：能清楚表达物体位置特征的视图。
组合体视图读图的基本方法
似性)分析组合体各部分的形状和相对位置，从而想
象出组合体的整体形状。
xxx工业大学机械工程学院制图教研室
一般情况下，叠加型组合体，采用形体分析法 读图。但对于一些较复杂的、特别是切割型组合体， 需在形体分析法的基础上，采用线面分析法读图。
形体分析法读图的步骤：
1.看视图抓特征
以主视图为主，配合其它视图,进行初步的空 间分析和投影分析,在较短的时间里，对物体有个 大概的了解。
3.综合起来想整体
xxx工业大学机械工程学院制图教研室
小结
组合体视加型组合体，一般采用形体分析法读图。但对于较复
杂的切割型组合体，需在形体分析法的基础上，采用线面分
析法读图。
形体分析法读图步骤：
1.看视图抓特征； 2.分解形体，对投影，想象各部分的空间形状；
3.由xx组x合工方业式大和相学对机位械置，工综程合学起来院想制整图体。教研室
xxx工业大学机械工程学院制图教研室
2.分解形体,对投影
• 分解形体—参照特征视图，将视图划分为不同
的封闭线框，分解形体;
• 对投影—利用“三等”关系，找出每个线框对
应的三个投影，想象出它们的形状。
3.综合起来想整体
在看懂每个组成部分形状的基础上，进一步分 析它们之间的组合方式和相对位置关系，从而想象 出整体的形状。
xxx工业大学机械工程学院制图教研室
例题1：
1.看视图抓特征
2.分解形体 3.对投影，想象各
部分的空间形状
4.由组合方式和相 对位置想整体
xxx工业大学机械工程学院制图教研室
例2：
1.看视图抓特征
xxx工业大学机械工程学院制图教研室
2.分解形体对投影，想象各部分的空间形状
组合体的读图方法—形体分析法
析法
❖ 组合体的读图：根据组合体的V、H、W投影图，想象出它的 形状和结构。
❖ 组合体读图的基本要领
视图中每一条图线的含义
垂直面的投影 积聚线
平面与平面的交线 平面与曲面的交线
曲面的轮廓线
❖ 组合体读图的基本要领
❖ 组合体读图的基本要领 视图中封闭线框的含义：1.代表一个平面，2.代表一个曲面。
❖ 在视图中找对应投影关系的方法 3、利用线框分析立体表面的相对位置关系;
❖ 在视图中找对应投影关系的方法 4、利用投影图中的图线识别形体和它们的相互位置;
❖ 在视图中找对应投影关系的方法 5、将空间想象和投影分析相结合构思空间物体。
投影分析和空间想象
已知投影图
物体形状
对照 完全符合
修正 物体的投影图
圆锥面 圆柱面
平面
❖ 在视图中找对应投影关系的方法 1、几个视图联系起来看；
❖ 在视图中找对应投影关系的方法 2、从反映形状特征和位置特征的图来捕捉物体的主要特点;
❖ 在视图中找对应投影关系的方法 2、从反映形状特征和位置特征的图来捕捉物体的主要特点;
位置特征视图
❖ 在视图中找对应投影关系的方法 3、利用线框分析立体表面的相对位置关系;
想象
物体的形状
01 形体分析法 在投影分析的基础上，将各线框和其他投影对应起来，
分析所处位置，想象局部形状，再将各部分综合起来想象出 整个物体的形状和组合形式。
02 线面分析法
具体步骤： ❖ 分线框
把主视图分解为几个封闭的实线框、虚线框或实线与虚线框。
❖ 对投影 根据投影规律在其他视图上找相应的线框，想象出形体。
❖ 识别形体 根据各部分两视图的投影特点想象出形体，并确定它们之间的相对位置。
❖ 组合体的读图：根据组合体的V、H、W投影图，想象出它的 形状和结构。
❖ 组合体读图的基本要领
视图中每一条图线的含义
垂直面的投影 积聚线
平面与平面的交线 平面与曲面的交线
曲面的轮廓线
❖ 组合体读图的基本要领
❖ 组合体读图的基本要领 视图中封闭线框的含义：1.代表一个平面，2.代表一个曲面。
❖ 在视图中找对应投影关系的方法 3、利用线框分析立体表面的相对位置关系;
❖ 在视图中找对应投影关系的方法 4、利用投影图中的图线识别形体和它们的相互位置;
❖ 在视图中找对应投影关系的方法 5、将空间想象和投影分析相结合构思空间物体。
投影分析和空间想象
已知投影图
物体形状
对照 完全符合
修正 物体的投影图
圆锥面 圆柱面
平面
❖ 在视图中找对应投影关系的方法 1、几个视图联系起来看；
❖ 在视图中找对应投影关系的方法 2、从反映形状特征和位置特征的图来捕捉物体的主要特点;
❖ 在视图中找对应投影关系的方法 2、从反映形状特征和位置特征的图来捕捉物体的主要特点;
位置特征视图
❖ 在视图中找对应投影关系的方法 3、利用线框分析立体表面的相对位置关系;
想象
物体的形状
01 形体分析法 在投影分析的基础上，将各线框和其他投影对应起来，
分析所处位置，想象局部形状，再将各部分综合起来想象出 整个物体的形状和组合形式。
02 线面分析法
具体步骤： ❖ 分线框
把主视图分解为几个封闭的实线框、虚线框或实线与虚线框。
❖ 对投影 根据投影规律在其他视图上找相应的线框，想象出形体。
❖ 识别形体 根据各部分两视图的投影特点想象出形体，并确定它们之间的相对位置。
道路养护与管理专业《组合体投影识读》
组合体投影识读读图——根据组合体的视图，想象出物体的空间形状称为读图。
绘制组合体的视图时，运用形体分析方法，用正投影原理在平面上〔图纸上〕表达组合体；阅读组合体的视图，同样也要运用形体分析法，并在读图的过程中，逐步培养丰富的空间想象能力。
本节主要介绍阅读组合体视图的根本方法。
一、读图的根本方法形体分析法、线面分析法。
1．形体分析法根据组合体的视图，假想把它分成假设干个根本形体的视图，然后按照各视图的投影关系，想象出这些根本形体的几何形状和相对位置，最后确定该组合体的完整形状。
具体读图步骤如下：〔1〕看大致、分形体先大致看一下各个视图，找出其中一个视图，该视图宜分成假设干简单的线框。
一般情况下，总是从主视图入手，从较大的线框开始。
〔2〕对投影、想形状根据投影关系〔借助三角板、分规等制图工具〕，逐个找到与各根本形体主视图相对应的俯视图和左视图，根据各根本形体的三视图想出其形状。
想形状时应是：先看主要局部，后看次要局部；先看容易确定的局部，后看难确定的局部；先看某一组成局部的整体，后看细节局部的形状。
〔3〕合起来，想整体在看清每个视图的根底实上，再根据整体的三视图，找出它们之间的相对应的位置关系，逐渐想出整体的形状。
2．线面分析法组合体读图应以形体分析法为主，但有时图形的某一局部难以看懂，可对这些局部作线面分析。
〔结合书中的图例讲解〕二、补视图、补缺线有些组合体用两个视图就能根本表达清楚它的形状，看懂视图后，应能根据这边两个视图画出第三个视图。
1．补视图两个视图补画第三视图的方法是：根据两视图，运用形体分析方法和线面分析方法，想象出物体的形状，在此根底上，再根据两个视图按照“三等〞关系画出物体的第三视图。
2．补缺线画物体的视图时，必须做到完整准确，不多线也不漏线。
补缺线就是补画出在视图上漏画的图线。
方法：可采用形体和“对投影〞的方法。
即根据视图初步想象形体，检查形体上每一局部在三视图中的投影是否遗漏，补画所缺的图线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
组合体视图的画法
画图步骤
1) 2) 3) 4) 5) 6) 7) 8)
形体分析 确定物体的安放位置 选择表达方案 绘制组合体草图 标注尺寸 抄绘组合体仪器图 书写文字说明、填写标题栏 检查、校核
在许多情况下，立体的分解往往不是唯一的
2) 确定物体的安放位置
原则
使物体处于正常位置 物体的主要面平行于投影面 正面图能较多地反映物体的形状特征 宽大面平行于正立投影面 尽量减少视图中的虚线
组合体视图的识读
组合体的定义
组合体及其组合方式
组合体（观看动画）—由平面体和曲面体组成的形体
一、组合体的组合方式（三种） ⒈ 叠加 叠加的形式包括：
表面不平齐叠加 表面平齐叠加
同轴叠加
非对称叠加 对称叠加
⒉ 相交当相邻两立体的表面相交时，表面交线是它们的分界线
⒊ 截切
二、形体之间的表面（连接）过渡关系
3) 选择表达方案
在学习了其它表达方法后，就可以根据 物体的形状选择合适的表达方案。 目前，选择画三视图即可。
4) 画组合体的草图
例 ：求作切割体的三视图
•例题：支架的三视图
•例题：挖切物体的三视图
本节课小结
一、组合体的组合方式（3种）：叠加、相交、 截切；组成组合体的各部分基本形体之间的表 面过渡关系是正确画出组合体视图的关键，必 须判断准确。 二、基本形体之间的表面过渡关系：1.叠加时 分(a) 平齐（b）前面平齐（c）不平齐。2.相 切时，相切处（因光滑过渡）无线。3.相交时， 在相交处应画出交线。 三、形体分析法是组合体画图、读图及尺寸标 注的基本方法，必须熟练掌握并应用。
要求
两人一组，互相检查。检查者对被检 查者要写出批语。考虑下列问题：
物体安放位置是否合理 三视图是否符合投影规律：长对正、高平 齐、宽相等 视图是否正确、布图是否合理
本课结束 谢谢观看
⒈ 两形体叠加时的表面过渡关系
无线 虚线 实线
(a) 平齐
(b)前面平齐 后面不平齐
(c) 不平齐
•当相邻两立体的表面平齐时，二者共面，平齐处无分界线
⒉ 两形体表面相切时，相切处无线。
无线
无线
无线
●
⒊ 两形体相交时，在相交处应画出交线。
有线Βιβλιοθήκη 有 线1) 形体分析(动画显示)
分析组合体是由哪些基本体构成 分析这些基本体之间的相对位置关系 分析表面交线情况
请分别双击以上三图片观看动画
4. 整体（动画显示）：
•例如下图的组合体零件：当相邻两立体组合成一
个整体时，组合处的表面轮廓已成为整体的一部分， 则视图中不能画出由于假想分解而产生的轮廓线。
形体分析法
形体分析法是把形状比较复杂的立体（组合体） 看成是由若干个基本几何体构成，并分析其构 成方式、相对位置和相邻表面关系的方法。 形体分析法是组合体画图、读图和尺寸标注的 基本方法。运用形体分析法把一个复杂的立体 分解为若干个基本几何体是一种化繁为简、化 难为易的分析手段。 对于一些常见的简单的组合体，如空心圆柱、 弯板等，一般可看成为一个立体，不必再作更 细的分析。
绘图作业
5-1 机械制图习题册
P52(1-3) P53(1-4)
测绘作业
小模型测绘 下次上课内容
画图，需要带图板及工具 内容：习题集5－2、3图线练习
小模型测绘
每人一个小模型，两个人一组，在图 纸上绘制出两个模型的三视图。 图名：徒手绘图练习 注意问题：
按照绘图步骤绘图：形体分析→确定安放 位置→选择表达方案→画投影图草图 综合考虑物体安放位置的原则 布图要匀称，各类图线尽量符合“国标”
