气体灭火系统原理程序方框图
气体灭火系统原理程序方框图
1、组合多区分配系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、单元独立系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管 8、启动管路 9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器三、ZM（4.2）和ZM（2.5）系统技术参数系统灭火方式：全淹没，最大单区保护面积：800m2；最大单区保护容积：3600m3；系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；灭火剂最大充装密度：一级为≤1120kg/m3；二级焊接钢瓶为≤950kg/m3；二级无缝钢瓶为≤1120kg/m3。
70L。
五、灭火系统工作原理1、自动控制：将火灾自动报警气体灭火控制器上控制方式选择键拨到“自动”位置时，灭火系统处于自动控制状态，当保护区发生火情，火灾探测器发出火灾信号，报警灭火控制器即发出声、光信号，同时发出联动指令，关闭连锁设备，经过一段延时时间，发出灭火指令，打开启动阀释放启动气体，启动气体通过启动管道打开相应的选择阀和容器阀（瓶头阀），释放灭火剂，实施灭火。
2、电气手动控制：将火灾自动报警气体灭火控制器上控制方式选择键拨到“手动”位置时，灭火系统处于手动控制状态。
气体灭火系统原理
一、气体灭火系统功能及动作原理程序方框图二、 灭火系统结构示意图1、组合多区分配系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器 12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴 21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、单元独立系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管8、启动管路9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀 12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒 16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器3、机械应急手动操作：当保护区发生火情，控制器不能发出灭火指令时应通知有关人员撤离现场，关闭联动设备，然后拔出相应启动瓶组上启动阀的手动保险夹片，压下手柄即可打开启动阀，释放启动气体，即可打开选择阀、容器阀（瓶头阀）、释放灭火剂，实施灭火。
如此时遇上电磁阀维修或启动钢瓶中启动气体压力不够不能工作时，这时应首先打开相对应灭火区域的选择阀手柄，敞开压臂，打开选择阀，然后打开该区域的容器阀（瓶头阀）上的手动手柄开启容器阀（瓶头阀），释放灭火剂，实施灭火。
4、当发出火灾警报：在延时时间内而发现有异常情况，不需启动灭火系统进行灭火时，可按下手动控制盒或火灾自动报警气体灭火控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出。
三、检查和保养1、本装置是一种新型的高效灭火装置，自动化程度高，密封性能要求很严格，因此必须建立相应的维护保养制度，并有专人负责进行经常性维护、检查，以保持良好工作状态。
2、检查维护人员，必须熟悉本装置的性能参数，动作程序，以及各阀件的结构原理，拆装工艺，需要时，可来厂学习和培训。
气体灭火系统机械应急启动流程示意图
气体灭火系统机械应急启动流程
一、文字说明
1、当一保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离此保护区，然后前往控制该区域的气瓶间拔出与保护区域相应的电磁阀上的安全插销，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀、释放灭火剂，实施救火。
2、如果此时不能开启相应的选择阀、容器阀时，应立即按下列程序操作：
（1）打开与保护区域相应的选择阀手柄；
（2）按下容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。
带你看懂气体灭火系统原理图！组件设置位置和功能汇总！
带你看懂气体灭火系统原理图！组件设置位置和功能汇总！今天小编给大家汇总一下几种常见气体灭火系统原理图，带大家熟悉一下主要组件的设置位置以及主要功能介绍。
一、七氟丙烷组合分配灭火系统原理图：二、外贮压式七氟丙烷组合分配灭火系统原理图：三、IG-541组合分配系统原理图：四、高压二氧化碳组合分配系统原理图：五、灭火系统主要组件功能汇总：我们学习一种消防系统，往往发现时间已经过半，有些知识点还是不太明白，或者理解错误也未曾意识到。
究其原因一部分是我们对一些专门用语理解不到位，导致知识点的混淆不清。
今天就给大家总结一下防排烟系统的21个专业术语。
1.防烟系统通：过采用自然通风方式，防止火灾烟气在楼梯间、前室、避难层（间）等空间内积聚，或通过采用机械加压送风方式阻止火灾烟气侵入楼梯间、前室、避难层（间）等空间的系统，防烟系统分为自然通风系统和机械加压送风系统。
2.排烟系统：采用自然排烟或机械排烟的方式，将房间、走道等空间的火灾烟气排至建筑物外的系统，分为自然排烟系统和机械排烟系统。
3.直灌式机械加压送风：无送风井道，采用风机直接对楼梯间进行机械加压的送风方式。
4.自然排烟：利用火灾热烟气流的浮力和外部风压作用，通过建筑开口将建筑内的烟气直接排至室外的排烟方式。
5.自然排烟窗（口）：具有排烟作用的可开启外窗或开口，可通过自动、手动、温控释放等方式开启。
6.烟羽流：火灾时烟气卷吸周围空气所形成的混合烟气流。
烟羽流按火焰及烟的流动情形，可分为轴对称型烟羽流、阳台溢出型烟羽流、窗口型烟羽流等。
7.轴对称型烟羽流：上升过程不与四周墙壁或障碍物接触，并且不受气流干扰的烟羽流。
8.阳台溢出型烟羽流：从着火房间的门（窗）梁处溢出，并沿着火房间外的阳台或水平突出物流动，至阳台或水平突出物的边缘向上溢出至相邻高大空间的烟羽流。
9.窗口型烟羽流：从发生通风受限火灾的房间或隔间的门、窗等开口处溢出至相邻高大空间的烟羽流。
10.挡烟垂壁：用不燃材料制成，垂直安装在建筑顶棚、梁或吊顶下，能在火灾时形成一定的蓄烟空间的挡烟分隔设施。
气体灭火系统-PPT课件精选全文完整版
本，同时要防止部件低温冷脆的发生。 3、会产生新的安全问题。
气体灭火系统的优缺点
❖ 高压二氧化碳灭火系统 优点：1、以常温的方式储存二氧化碳灭火剂， 降低了灭火系统的日常维护成本； 2、较高的储存压力使得灭火剂允许有较 大的输送距离，提高了灭火系统的保 护范围； 3、灭火剂价廉且无环保问题。 缺点：1、高压钢瓶储存灭火剂其空间利用率低，占地 面积大； 2、二氧化碳灭火剂有毒； 3、高压管网会增加管网成本和施工难度。
Add Your Company Slogan
Thank you!
Your site here
COMPANY LOGO
气体灭火系统的优缺点
❖ 七氟丙烷灭火系统 优点：1、灭火效率高，对单一的保护空间而言灭火剂用 量少； 2、灭火剂喷放对人体不造成伤害；灭火剂存放的 安全性好； 3单一系统相对占地面积小，重量轻。 缺点：1、灭火剂输送距离短，不适用于保护区之间高差 大或输送距离远的工程； 2、灭火剂成本高、灭火剂存在较大的温室效应； 3、适用于500平方米以下，2000立方米以内的 保护区域； 4、灭火过程中产生的酸性气体对人及保护对象有 害。
气体灭火系统的工作原理
目测
火警
火灾探测器
手动控制
检测盘鉴别
（手 动 或 自 动）灭 火 控 制 盘
设备联动（关闭风机、 防火阀、电源等）
机械应急操作
延时 0～30s
启动装置 动作
选择阀开启 容器阀开启
灭火剂喷射
火警显示 （声、光信号）
自动 电气手动
喷射显示
灭火
气体灭火系统工作程序图
气体灭火系统的组成
气体灭火系统的组成
气体灭火系统工作原理及控制方式
气体灭火系统工作原理及控制方式
气体灭火系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式，但其工作原理却因其灭火剂种类、灭火方式、结构特点、加压方式和控制方式的不同而各不相同，下面列举部分气体灭火系统分别进行介绍。
一、系统工作原理
（一）高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与惰性气体灭火系统
平时，系统处于准工作状态。
当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。
第 1 页
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。

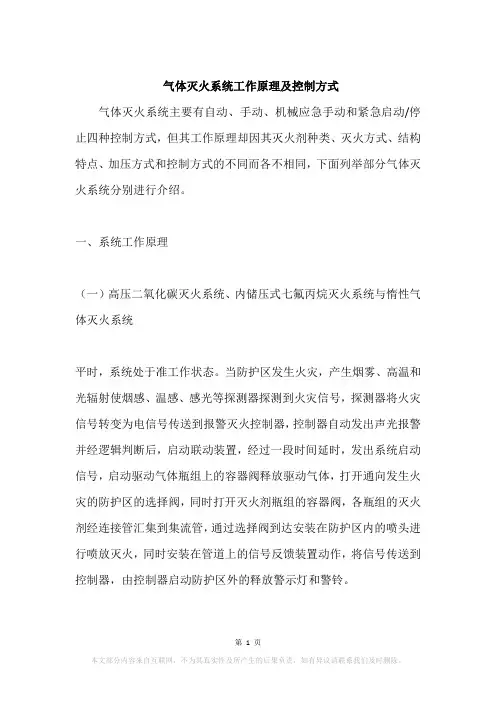

气体灭火工作原理及控制方式
i'气体灭火系统主要有自动、手动、机械应急手动和紧急启动 /停止四种控制方式，但其工作原理却因其灭火剂种类、 灭火方式、结构特点、加压方式和控制方式的不同而各不相同，下面列举部分气体灭火系统分别进行介绍。
一、 系统工作原理（一） 高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与惰性气体灭火系统平时，系统处于准工作状态。
当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、 感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后， 启动联动装置，经过一段时间延时， 发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀， 同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。
另外，通过压力开关监测系统是否正常工作，若启动指令发出，而压力开关的信号未反馈， 则说明系统存在故障，值班人员应在听到事故报警后尽快到储瓶间， 手动开启储存容器上的容器阀，实施人工启动灭火。
（二） 外储压式七氟丙烷灭火系统控制器发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体， 打开通向发生火灾的防护区的选择阀，同时加压单元气体瓶组的容器阀， 加压气体经减压进入灭火剂瓶组，加压后的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭 火。
二、 系统控制方式 气体灭火系统具体控制过程见图I14T—I牡悸理 废密翻 蠢血轴廳塑畚■=^-L VL 、U 吨A.拎 M 藩曲程客fSl 馬力弁壬炫性-! 興疽阳」瞬缺 I靖"讥.；号W.弓一 /満专II 士立冃力展另- 图1控制流程图1控制流程图所示。
.±r 体起?乜竝副盏釧Mt <5-屮坛1 I1i寥埶nt 止（一） 自动控制方式本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。
气体灭火系统原理程序方框图
紧急一、气体灭火系统功能及动作原理程序方框图火警人员发现感烟探测器感温探测器日期时间运行记录手动复位自检调整(黑匣子)控制紧急手动交流故障备电故障启动停止报警故障报警火灾自动报警气体灭火控制器单信号火灾报警(预警)主备电源自动切换探头故障总线故障手动手动/自动/禁止转换开关禁止不能启动灭火系统自动复合信号报警延时启动延时30秒火警时间显示门灯显示声光报警显示人员撤出、关闭防火门关闭开口及通风、空调设备自动启动启动装置动作当启动阀无压力时应采用机械应急手动操作当启动阀机械应急操作无作用时选择阀开启容器阀（瓶头阀）开启灭火剂喷射灭火应对选择阀机械应急手动操作当启动阀机械应急操作无作用时应对容器阀（瓶头阀）机械应急手动操作压力讯号器喷射显示1七七七七2七七七七321 火灾自七七七七6二、灭火系统结构示意图1、 组合多区分配系统34567891011191820212217七 七 七 七 4七 七 七 七 3七 七 七 七 七 七 七 七2 11213 14七 七 七七七七七七七七七 1516气体灭 火控制 21器1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器 12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器 16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴 21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、 单元独立系统3457 8 9 1011171618192015七七 七 七 七 七火灾自七七七七 七 2七 七 112 13 14动报警 气体灭 火控制 器211、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管8、启动管路9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀 12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒 16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器三、ZM（4.2）和ZM（2.5）系统技术参数系统灭火方式：全淹没，最大单区保护面积：800m²；最大单区保护容积：3600m³；系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；灭火剂最大充装密度：一级为≤1120kg/m³；二级焊接钢瓶为≤950kg/m³；二级无缝钢瓶为≤1120kg/m³启动瓶充装压力(20℃)：6.0MPa；喷头设计工作压力：一级≥0.6MPa；二级≥0.7MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。
气体灭火系统原理程序方框图.
一、气体灭火系统功能及动作原理程序方框图二、 灭火系统结构示意图1、组合多区分配系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器 12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴 21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、单元独立系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管8、启动管路9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀 12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒 16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器三、ZM（4.2）和ZM（2.5）系统技术参数系统灭火方式：全淹没，最大单区保护面积：800m²；最大单区保护容积：3600m³；系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；灭火剂最大充装密度：一级为≤1120kg/m³；二级焊接钢瓶为≤950kg/m³；二级无缝钢瓶为≤1120kg/m³启动瓶充装压力(20℃)：6.0MPa；喷头设计工作压力：一级≥0.6MPa；二级≥0.7MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。
喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m系统有延时启动功能：延时30S；灭火剂喷射时间：≤10s；灭火系统工作环境温度：0℃~+50℃；系统启动方式：自动、电气手动、机械应急手动操作；系统启动电源：DC24V±3V、1.1A；灭火剂贮存瓶规格：70L、90L、120L、150L、180L。
气体灭火系统原理程序方框图
一、气体灭火系统功能及动作原理程序方框图二、 灭火系统结构示意图1、组合多区分配系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器 12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴 21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、单元独立系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管8、启动管路9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀 12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒 16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器三、ZM（4.2）和ZM（2.5）系统技术参数系统灭火方式：全淹没，最大单区保护面积：800m²；最大单区保护容积：3600m³；系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；灭火剂最大充装密度：一级为≤1120kg/m³；二级焊接钢瓶为≤950kg/m³；二级无缝钢瓶为≤1120kg/m³启动瓶充装压力(20℃)：6.0MPa；喷头设计工作压力：一级≥0.6MPa；二级≥0.7MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。
喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m系统有延时启动功能：延时30S；灭火剂喷射时间：≤10s；灭火系统工作环境温度：0℃~+50℃；系统启动方式：自动、电气手动、机械应急手动操作；系统启动电源：DC24V±3V、1.1A；灭火剂贮存瓶规格：70L、90L、120L、150L、180L。
气体灭火系统思维导图-简单高清脑图_知犀
气体灭火系统共性要求分类按灭火剂二氧化碳系统（窒息、冷却）七氟丙烷灭火系统（化学抑制、窒息、冷却）惰性气体灭火系统（窒息）按结构特点无管网灭火系统管网灭火系统组合分配系统单元独立系统按应用方式全淹没灭火系统局部应用系统按加压方式自压式灭火系统内储压式灭火系统外储压式灭火系统控制方式管网系统自动控制手动控制机械应急预制系统自动控制手动控制防护区的设置划分管网：800m²，3600m³预制：500m²，1600m³耐火性能围护、门窗0.5h吊顶0.25h耐压性能1200pa泄压能力全封闭设泄压口七氟丙烷泄压口高于净高2/3以上环境温度不低于-10℃安全要求疏散保证30s撤离完毕机房通风次数≥5次/h预制系统充压≤2.5Mpa二氧化碳系统全淹没气、液、电、固表面不可关闭开口不应大于内表面3%固体深位，除泄压口都应自动关闭耐火结构：0.5h、0.25h、1200pa局部应用对象周围风速≤3m/s喷射角范围内不应有遮挡物液体液面距容器口≥150mm组合分配系统储量按最大一个防火区保护5个及以上或48h不能恢复，应设备用量组件容器阀结构分类差动式膜片式启动方式手动气动电磁电爆选择阀启动方式电动气动机械工作压力高压≥12Mpa低压≥2.5Mpa在容器阀动作之前或同时打开喷头控制灭火剂流速和喷射方向其他系统共性规定有爆炸危险的气、液防护区应采用惰化设计浓度无爆炸危险的气、液、固防护区应采用灭火设计浓度一个组合分配保护防护区不应超8个灭火剂用量：设计用量+储存容器利余量+管网余量72h不能恢复，设100%备用量设计浓度20℃同一个防护区，设2套系统时，集流管分别设，系统启动必须共用一个防护区的预制≤10台，距离≤10m，响应≤2s七氟丙烷灭火设计浓度：8/9/10机油纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

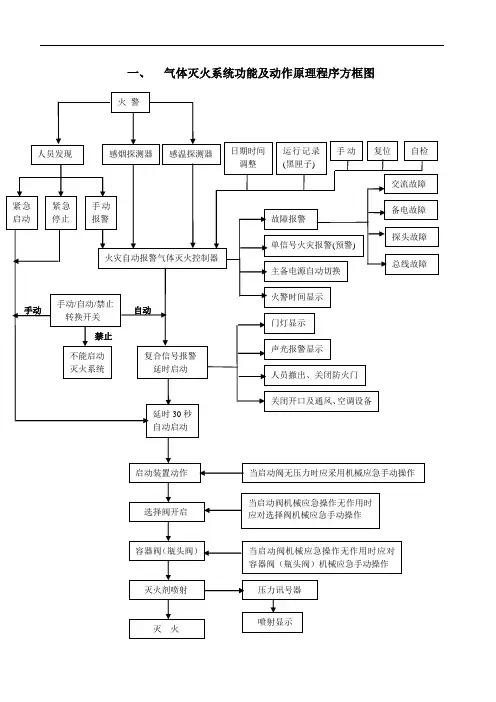

一、气体灭火系统功能及动作原理程序方框图
二、 灭火系统结构示意图
1、
组合多区分配系统
1、灭火剂贮瓶框架
2、灭火剂贮瓶
3、集流管
4、液流单向阀
5、高压软管
6、瓶头阀
7、启动管路
8、安全阀
9、气流单向阀 10、选择阀 11、压力讯号器 12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器
16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴 21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀
2、
单元独立系统
1、灭火剂贮瓶框架
2、灭火剂贮瓶
3、集流管
4、液流单向阀
5、瓶头阀
6、安全阀
7、高压软管
8、启动管路
9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀 12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒 16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器
三、ZM（4.2）和ZM（2.5）系统技术参数
系统灭火方式：全淹没，最大单区保护面积：800m²；最大单区保护容积：3600m³；
系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；
系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；
系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；
灭火剂最大充装密度：一级为≤1120kg/m³；二级焊接钢瓶为≤950kg/m³；二级无缝钢瓶为≤1120kg/m³启动瓶充装压力(20℃)：6.0MPa；
喷头设计工作压力：一级≥0.6MPa；二级≥0.7MPa；
单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。
喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m
系统有延时启动功能：延时30S；
灭火剂喷射时间：≤10s；
灭火系统工作环境温度：0℃~+50℃；
系统启动方式：自动、电气手动、机械应急手动操作；
系统启动电源：DC24V±3V、1.1A；
灭火剂贮存瓶规格：70L、90L、120L、150L、180L。
四、系统型号规格和标记示例
1、系统型号规格
系统改进代号。
如：A、B、C……。
20℃时系统公称工作压力(MPa)。
如：4.2MPa；2.5MPa。
单个贮存容器容积(L)。
七氟丙烷灭火剂
自动灭火装置。
2、标记示例
例1标记：ZM70（4.2）
表示为七氟丙烷自动灭火系统，20℃时公称工作压力为4.2MPa，各贮存灭火剂容器容积为70L。
五、灭火系统工作原理
六、
1、自动控制：将火灾自动报警气体灭火控制器上控制方式选择键拨到“自动”位置时，灭火系统处于自动控制状态，当保护区发生火情，火灾探测器发出火灾信号，报警灭火控制器即发出声、光信号，同时发出联动指令，关闭连锁设备，经过一段延时时间，发出灭火指令，打开启动阀释放启动气体，启动气体通过启动管道打开相应的选择阀和容器阀（瓶头阀），释放灭火剂，实施灭火。
2、电气手动控制：将火灾自动报警气体灭火控制器上控制方式选择键拨到“手动”位置时，灭火系统处于手动控制状态。
当保护区发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。
在自动控制状态，仍可实现电气手动控制。
3、机械应急手动操作：当保护区发生火情，控制器不能发出灭火指令时应通知有关人员撤离现场，关闭联动设备，然后拔出相应启动瓶组上启动阀的手动保险夹片，压下手柄即可打开启动阀，释放启动气体，即可打开选择阀、容器阀（瓶头阀）、释放灭火剂，实施灭火。
如此时遇上电磁阀维修或启动钢瓶中启动气体压力不够不能工作时，这时应首先打开相对应灭火区域的选择阀手柄，敞开压臂，打开选择阀，然后打开该区域的容器阀（瓶头阀）上的手动手柄开启容器阀（瓶头阀），释放灭火剂，实施灭火。
4、当发出火灾警报：在延时时间内而发现有异常情况，不需启动灭火系统进行灭火时，可按下手动控制盒或火灾自动报警气体灭火控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出。
七、检查和保养
1、本装置是一种新型的高效灭火装置，自动化程度高，密封性能要求很严格，因此必须建立相应的维护保养制度，并有专人负责进行经常性维护、检查，以保持良好工作状态。
2、检查维护人员，必须熟悉本装置的性能参数，动作程序，以及各阀件的结构原理，拆装工艺，需要时，可来厂学习和培训。
3、在使用时至少每一个月检查启动钢瓶一次，若发现启动钢瓶的充装氮气压力指示值低于额定值的90%或压力表指针降至红区时，应予重新充装。
每次检查应做好记录以备查。
4、日常应做好设备的维护保养工作。
每个月至少检查一次七氟丙烷容器阀（瓶头阀）上压力表，压力表指针必须在绿区内，并做好记录以备查。
若压力表指针降至红区，应立即送维修部门检查并予重新充装。
每半年检查灭火剂重量一次，凡灭火剂净重减少5%时，应查明泄漏原因并排除，再予重新充装。
5、每一年应对本装置各阀件进行维护检查，无异常现象方可继续使用。
6、每年检查储瓶的支撑情况是否良好，管道的吊架、挂钩或压板是否稳固。
7、每三年对管道、喷嘴用压缩空气（或氮气）进行一次吹除，吹除时可分段进行。
8、每五年对软管进行10MPa 的水压强度试验和6.7MPa的气密性试验，性能合格才能继续使用，如发现老化，应更换后再用。
9、每五年对管道系统进行一次气密性试验，试验压力按设计要求。
10、每五年对管网阀件及启动瓶组件进行拆洗重装，重新试验。
11、每八年检查储瓶有无腐蚀和机械损伤，并作一次水压强度试验，压力为10MPa，性能合格才能继续使用。
12、每八年检查储瓶的同时，对有关阀件进行水压强度试验和气密性试验。
13、本装置灭火启用后，应将下列各部分恢复到原位置，使其工作正常，方可继续使用。
（1）火灾自动报警气体灭火控制器复位（详见电气使用说明书）；
（2）检查压力讯号器活塞是否复位；
（3）启动阀更换新膜片，恢复原工作状态；
（4）启动钢瓶重新充装启动气体，充装压力6MPa；
（5）将被释放过的选择阀压臂放下，使阀瓣轴下移，再将阀瓣轴压下，使其复位；
（6）检查单向阀是否复位；
（7）使容器阀（瓶头阀）恢复原工作状态；
（8）按设计要求重新充装灭火剂；
（9）所有软管和启动管道连接处，必须安装正确，保证密封；
14、保养、检查过程中，需要使用单位可函告或电告制造厂，协助解决。
15、保养、检查、维修、试验必须做详细记录。
八、注意事项
1、本装置安装场所应符合下列要求：
（1）环境温度为：0~＋50℃，并保持干燥和通风良好；
（2）空气中不应含有易爆、导电尘埃及腐蚀部件的有害物质，否则应加以保护；
（3）瓶站应设置在人员易接近、出入方便、且不易引起火灾的空间；
（4）瓶组框架必须用地脚螺栓紧固。
2、根据国家标准《气体灭火系统施工及验收规范》的规定，本灭火系统的安装和运行使用应由经过专业培训的人员负责。
3、安装、调试使用本灭火装置的人员应熟悉本装置的基本结构、工作原理、性能和动作程序，以及各阀件的结构和工作状态。
4、系统在安装低压安全泄漏阀部件时，注意该部件上的箭头方向应垂直于水平（地面）方向安装，并安装在启动瓶组附近，才能防止慢泄漏启动灭火系统。
5、本灭火系统在安装过程中和交付使用前严禁将启动阀与启动管路进行联接。
6、容器阀（瓶头阀）转轴端部的安全装置是为了防止转轴在运输、安装过程中转动而打开容器阀（瓶头阀）而设置，在设备运输、安装和开通前禁止取下。
而在交付使用状态必须将其取下，否则容器阀（瓶头阀）将打不开。
7、灭火装置动作前，所有工作人员必须在延时期内撤离现场，灭火完毕后，必须首先启动风机，将废气排出后，工作人员才能进入现场。
8、储瓶应避免接近热源。
运输过程中，应轻装轻卸，防止碰撞、卧置、倒置。
9、更换新的膜片与安全片，必须由厂方供应与原来膜片的材料型号、形状大小、厚薄相同，试验合格的成品，方能装入阀内，不得随意用未经试验的膜片代用。
10、拆装过程中应避免有碰伤表面而影响外观。
11、无关人员勿乱摸乱动本灭火装置部件，以免发生意外。
