项目一：单面焊双面成型1、钢板对接立焊（1）试件尺寸及要求①、试件材料：20g。
②、试件及坡口尺寸：300mm×200mm×12mm,如图1－1所示。
图1-1平板对接立焊试件及坡口尺寸③、焊接位置：立焊。
④、焊接要求：单面焊双面成型。
⑤、焊接材料：E4303（2）准备工作①选用BX3—300型弧焊变压器。
②清理坡口及其正反两面两侧20mm范围内的油、污、绣，直至路出平面光泽。
（3）试件装配①装配间隙始端为2.0mm，终端为2.5mm。
②定位焊采用与焊接试件相应型号焊条进行定位焊，并在试件坡口内两端点焊，点焊长度为10~15mm，将焊点接头端打磨成斜坡③预置饭变形量3°°~4°。
④错边量≤1.2mm。
（4）焊接工艺参数（表1—1）（5）操作要点及注意事项分四层、四道施焊，如图（1―2）图1-2钢板对接立焊示意图项目二：钢板对接横焊1、试件焊前准备1)试件尺寸要求①试件材料:16Mn。
②试件及坡口尺寸：300mm×200mm×12mm,如图。
③焊接位置：横焊。
④焊接要求：单面焊双面成型。
⑤焊接材料：E5015。
2、准备工作选用ZX5—400型弧焊整流器，采用直流反接，基本要求与“对接立焊”相关内容相同。
3、试件装配①装配间隙始端为3.0mm，终端为4.0mm。
②定位焊采用与焊接试件相应型号焊条进行定位焊，并点焊于试件坡口内两端，焊点长度不得超过20mm，将焊点接头端打磨成斜坡。
③预置反变形量预置反变形量6°。
④错边量错边量≤1.2mm。
4、焊接工艺参数（表2—1）（5）操作要点及注意事项可采用连接或断弧焊。
采用四层八道焊接，如图2-2项目三：垂直固定管焊接1、焊接前的准备①试件材料：20.②试件及坡口尺寸：300mm×200mm×12mm,如图：图：垂直固定管焊接试件及坡口尺寸③焊接位置：垂直固定。
④焊接要求：单面焊。
焊接质量评分标准细则
焊接质量评分标准细则
焊接质量评分标准细则
焊接工程师及QC对每台机器进行焊接质量检查，并按以下条款进行扣分，并记录与焊接质量检查记录，扣分细则如下：
1. 焊后未及时清理干净飞溅－3分/每处
2. 收弧有明显弧坑或缩孔－2分/每处
3. 接头有明显脱节或明显增高－2分/每处
4. 表面密单个气孔－2分/每处
5. 表面密集型气孔－3分/每处
6. 单个超过5mm的咬边－2分/每处
7. 连续咬边超100mm或超整条焊缝长15% －4分/每处
8. 未焊满－2分/每处
9. 焊瘤－2分/每处
10. 漏焊－2分/每处
11. 焊缝外观差（单道焊缝宽度或者高度频繁变化并且
最大值和最小值的超查大于5mm）－2分/每处
12. 单台设备氮检渗漏试验处漏点－5分/每处
13. 不按焊接工艺规程ZL2013-02-进行施焊－2分/每次13. 出现焊接缺陷且拒绝改正－5分/每次
焊接工程师依据以下各条款进行加分，并记录与焊接质量检查记录，加分细则如下：
1. 非GD和EJG系列换热器+10分/每台
2. GD和EJG系列换热器+20分/每台
3. 20型以上、40以下机器总装班组（LT系列除外）+15分/每台
5. 40型（含40型）到80型（不含80）型机器+25分/每台
6. 80型以上含80型机器总装班组+40分/每台
7. 若某台机器的没有采用机器人焊接则焊接机器人上的奖金将转给完成机器人焊缝的班组(上壳体或下壳体)。
焊接标准,单面焊接双面成型的区别
焊接标准,单面焊接双面成型的区别我呀，就跟您唠唠这焊接标准里单面焊接双面成型这事儿。
您看啊，这单面焊接双面成型啊，它可和一般的焊接不太一样。
我就见过那些焊工师傅，一个个皮肤黝黑，眼睛贼亮，手上全是老茧子，那眼神专注得很。
他们拿着焊枪，就像是战士拿着枪似的。
在焊接的时候，那火花四溅，周围的空气都被烤得热乎乎的，还有一股子金属的味道。
咱先说这普通焊接吧。
那就是把两块金属材料按照一定的方式搭起来，然后拿着焊枪沿着缝儿走，就像拿笔写字似的，一笔画过去。
但这单面焊接双面成型可就复杂多喽。
单面焊接双面成型呢，从名字您就能听出来，一面焊接，另一面也能成型。
这就像是魔术一样，这边儿动动手，那边儿就出效果了。
那些师傅在做单面焊接的时候啊，他得控制好那个电流，电流大了，那铁水就像不听话的孩子，到处乱跑；电流小了呢，又焊不透。
我有次和一个老师傅聊天，我就问他：“师傅，这单面焊接双面成型咋就这么难呢？”老师傅看了我一眼，慢悠悠地说：“这可不像你想的那么简单，这不仅要手上的功夫，还得心里有数。
这单面焊的时候，你得想着背面的成型，得让铁水均匀地渗透过去，就像水在沙子里渗过去一样，每一个地方都得照顾到。
”从焊接标准上来说，单面焊接双面成型要求可高了。
比如说，这焊接的高度得一致，不能这儿高那儿低的，就像一排牙齿，得整整齐齐的。
还有这焊缝，得平滑，不能疙疙瘩瘩的，就像姑娘的脸蛋儿一样，得光滑才行。
这单面焊接双面成型和普通焊接在标准上的区别可大了。
普通焊接可能对背面的成型没那么严格要求，只要把两块金属连在一起就成。
但单面焊接双面成型可不行，那是两面都得达到一定的质量标准。
这就好比盖房子，普通焊接就是把砖头垒起来，能立住就行；单面焊接双面成型那就是要把房子盖得既结实又美观，内外都得好看。
我有时候就想啊，这焊接就跟做人似的。
普通焊接就像是那种大大咧咧的人，只要把事儿办了就行；单面焊接双面成型呢，就是那种心思细腻的人，做事情不仅要表面好，里面也得好。

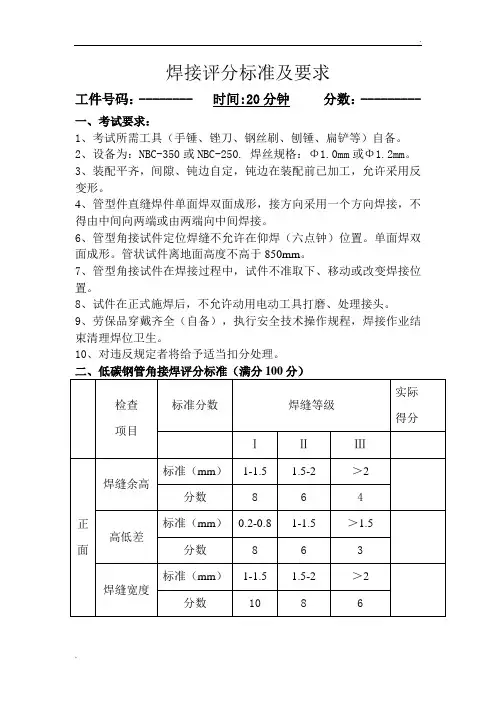

焊接评分标准及要求
