单片机实验报告——LED灯控制器
智能灯控实验报告
一、实验目的本次实验旨在了解智能灯控系统的基本原理和设计方法，掌握智能灯控系统的硬件选型、软件编程以及系统调试等技能。
通过实验，培养学生的创新意识和实践能力，提高学生对智能家居系统的认识。
二、实验原理智能灯控系统利用现代电子技术、传感器技术、网络通信技术等，实现对灯光的远程控制、定时控制、场景控制等功能。
本实验以单片机为核心控制器，通过传感器采集环境信息，实现对灯光的智能控制。
三、实验器材1. 单片机开发板（如：AT89S52）2. 传感器模块（光强检测模块、声强检测模块、热释电红外传感器模块）3. 灯具（LED灯、白炽灯等）4. 连接线5. 电源6. 示波器7. 编程软件（如：Keil C51）四、实验步骤1. 硬件连接（1）将单片机开发板与传感器模块、灯具、电源等设备连接，确保连接正确无误。
（2）使用示波器检测各个模块的信号，确保信号传输正常。
2. 软件编程（1）根据实验要求，编写单片机控制程序，实现对灯光的智能控制。
（2）使用编程软件编译、下载程序到单片机。
3. 系统调试（1）开启电源，观察系统运行情况，确保程序正常运行。
（2）根据实际需求，调整传感器参数和程序逻辑，优化系统性能。
4. 功能测试（1）测试灯光的远程控制、定时控制、场景控制等功能。
（2）测试系统在不同环境下的稳定性，确保系统可靠运行。
五、实验结果与分析1. 灯光远程控制实验结果表明，通过手机APP或远程服务器，可以实现灯光的远程开关控制，方便用户随时随地调整室内照明。
2. 定时控制通过设置定时任务，可以实现灯光的自动开关，节约能源，提高生活品质。
3. 场景控制根据用户需求，设置不同的场景模式，如“会客模式”、“观影模式”等，实现一键切换灯光效果。
4. 稳定性测试在不同环境条件下，系统运行稳定，无明显故障。
六、实验总结本次实验成功实现了智能灯控系统的设计、编程和调试，验证了系统的可行性。
通过实验，我们掌握了以下技能：1. 单片机编程和调试2. 传感器模块的应用3. 智能家居系统的设计4. 系统调试和优化本实验为后续智能家居系统的研究和开发奠定了基础，有助于提高学生的创新能力和实践能力。
单片机实验——指示灯开关控制器
中国石油大学（北京）实验报告实验课程：单片机原理及应用实验名称：实验二——指示灯/开关控制器一、实验目的学习汇编語言指令系统的编程与调试方法二、实验内容1、参照教材图A.19完成实验二电路原理图的绘制；2、根据图A.20的程序流程图编写汇编语言程序；3、利用ISIS的汇编工具查找并修正程序的语法错误和逻辑错误；4、观察仿真结果，完成实验报告。
三、实验要求1、电路原理图P1口读取开关状态的工作原理:通过P1的读引脚功能来实现,由于P1口内设上拉电阻，在开关闭合前读取高电平，经过三态门在P1.n输出高电平。
当开关闭合时，由于与地面相连，P1读取低电平，经过三态门在P1.n输出低电平。
P1口输出工作原理：单片机执行写P1,#data时，数据data经过内部总线送入锁存器储存。
当数据为，则该位锁存器输出Q=1，则非Q为0，场效应管截止，从而在引脚P1.n 上输出高电平；反之，如果数据为0，则Q=1，非Q为0，场效应管导通，引脚P1.n上输出低电平。
P2口控制LED灯的原理也是通过P2口的输出原理实现的，程序不断把P1的内容传递给P2。
当给P1口赋初值0或开关闭合时，P1.n输出0，P2口读取0，在引脚P2.n上输出低电平，由原理图中LED的摆放方式知LED灯低电平导通。
同理当给P1口赋初值#FFH 或开关断开时，P1.n输出1，P2口读取1，在引脚P2.n上输出高电平，LED灯截止，灯灭。
图1 实验原理电路图2、汇编源程序图2 汇编源程序3、程序调试过程1.源文件创建与编译（1）建立新的程序文件单击菜单栏“源代码”—“添加/删除源文件”选项，弹出“添加/移除源代码”对话框。
在“代码生成工具”下拉框内部选择“ASEM51”选项。
单击“新建”按钮，在适当文件目录下输入待建立程序的文件名（如text），核实文件类型为*ASM。
单击“打开”按钮，回应创建新文件提示后，系统弹出确认对话框。
单击“确认”按钮，在菜单“源代码”下可看到类似“1.text.ASM”的文件名，单击该文件名后可打开一个空白的文本文件。
单片机LED灯控制器报告
单片机LED灯控制器报告一、引言LED（Light Emitting Diode）是一种使用半导体材料发光的固态光源。
相较于传统的白炽灯和荧光灯，LED灯具具有功耗低、寿命长、发光效率高等优点，在室内和室外照明中得到了广泛应用。
为了更好地控制LED灯具，提高其照明效果和节能效益，研究和设计了单片机LED灯控制器。
二、设计原理1.软件设计通过单片机的编程控制，可以实现对LED灯的各种控制。
首先，需要确定控制的方式，包括亮灭控制、调光控制和颜色控制等。
根据不同的控制方式，编写相应的程序来实现。
2.硬件设计LED灯控制器的硬件设计主要包括电源电路、单片机电路和LED驱动电路。
（1）电源电路电源电路是提供工作电压和电流的重要组成部分。
一般采用稳压电源，以确保正常工作时的稳定电压和电流。
（2）单片机电路单片机电路主要由单片机、晶振、运放、电容和电阻等组成。
其中，晶振用于提供单片机的时钟信号，运放用于对输入信号进行放大和滤波。
（3）LED驱动电路LED驱动电路是将单片机输出的信号转化为适合LED灯工作的电压和电流的关键部分。
常用的驱动电路有恒流驱动电路和恒压驱动电路。
三、实验步骤1.搭建硬件电路按照设计原理中的硬件电路图，搭建LED灯控制器的电路，包括电源电路、单片机电路和LED驱动电路。
2.编写程序根据实际需要，编写单片机的程序。
根据控制方式的不同，可以编写相应的亮灭控制、调光控制和颜色控制程序。
3.烧录程序将编写好的程序通过编程器烧录到单片机中。
4.进行实验将LED灯连接到LED驱动电路中，然后接通电源，通过操作控制单片机来控制LED灯的亮度、颜色和闪烁频率等。
四、实验结果和分析经过实验，成功地搭建了单片机LED灯控制器，并通过编程实现了对LED灯的亮灭控制、调光控制和颜色控制。
通过改变单片机程序中的参数，可以调节LED灯的亮度和闪烁频率，实现不同的照明效果。
同时，还能通过控制RGB三基色来实现各种颜色的控制。

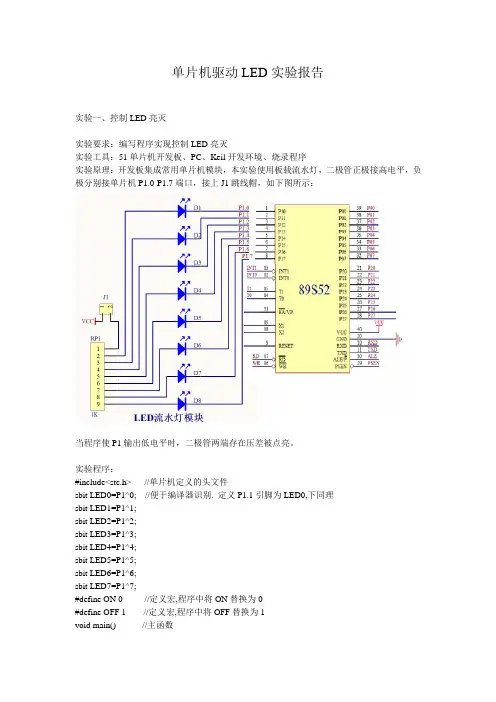

单片机驱动LED实验报告
单片机驱动LED实验报告实验一、控制LED亮灭实验要求：编写程序实现控制LED亮灭实验工具：51单片机开发板、PC、Keil开发环境、烧录程序实验原理：开发板集成常用单片机模块，本实验使用板载流水灯，二极管正极接高电平，负极分别接单片机P1.0-P1.7端口，接上J1跳线帽，如下图所示：当程序使P1输出低电平时，二极管两端存在压差被点亮。
实验程序：#include<stc.h> //单片机定义的头文件sbit LED0=P1^0; //便于编译器识别. 定义P1.1引脚为LED0,下同理sbit LED1=P1^1;sbit LED2=P1^2;sbit LED3=P1^3;sbit LED4=P1^4;sbit LED5=P1^5;sbit LED6=P1^6;sbit LED7=P1^7;#define ON 0 //定义宏,程序中将ON替换为0#define OFF 1 //定义宏,程序中将OFF替换为1void main() //主函数{while(1) //无限循环,保持下面的控制状态不变{LED0=ON; //P1.0置低电平,LED0亮,若要使LED0灭,此处为OFF,下同理LED1=ON;LED2=ON;LED3=ON;LED4=ON;LED5=ON;LED6=ON;LED7=ON;}}实验过程及结果: c51程序编译后经单片机烧录程序写入rom，LED灯按照预期全亮，通过改变程序中LED0-LED7的值，可以改变LED状态。
实验二、LED间隔1s逐个熄灭实验要求：程序的功能为实现LED灯逐个熄灭，间隔1s，之后全亮并循环。
实验工具：同上实验原理：在实验一的基础上增加可调用的延时函数，并在主程序适当位置插入。
执行一个简单加法指令时间为一个指令周期，需要1/12M(s)时间。
实验程序：#include<stc.h> //定义单片机头文件sbit LED0=P1^0; //定义p1.0端口为LED0，下同sbit LED1=P1^1;sbit LED2=P1^2;sbit LED3=P1^3;sbit LED4=P1^4;sbit LED5=P1^5;sbit LED6=P1^6;sbit LED7=P1^7;#define ON 0 //定义宏,程序中将ON替换为0#define OFF 1 //定义宏,程序中将OFF替换为1void delay(float t) //延时函数，误差约1ms{unsigned int i,j;i=250*t;while(i--){for(j=1000;j;j--);}}void main() //主函数{while(1) //无限循环，使程序一直进行{LED0=ON; //设置LED初始状态LED1=ON;LED2=ON;LED3=ON;LED4=ON;LED5=ON;LED6=ON;LED7=ON;delay(1); //调用延时函数LED0=OFF; //关闭LED0,下同delay(1);LED1=OFF;delay(1);LED2=OFF;delay(1);LED3=OFF;delay(1);LED4=OFF;delay(1);LED5=OFF;delay(1);LED6=OFF;delay(1);LED7=OFF;delay(1);}}实验过程及结果：将程序编译后烧入单片机，LED灯先同时亮起，接着间隔1s逐个熄灭并循环这个过程。
单片机流水灯实验报告
单片机流水灯实验报告本实验旨在通过单片机控制LED灯的亮灭，实现流水灯效果。
通过对实验的设计、搭建和调试，我们可以更深入地理解单片机的工作原理和掌握相应的编程技巧。
实验器材和元件：1. 单片机，我们选用了STC89C52单片机作为控制核心；2. LED灯，我们使用8个LED灯作为实验的输出设备；3. 电阻，为了限流，我们使用了适当的电阻；4. 连接线、面包板等。
实验步骤：1. 搭建电路，首先，我们按照电路图将单片机、LED灯和电阻连接在一起，并将电路连接到电源上；2. 编写程序，接下来，我们使用C语言编写单片机的控制程序，实现LED灯的流水灯效果；3. 烧录程序，将编写好的程序通过烧录器烧录到单片机中；4. 调试程序，将烧录好的单片机连接到电路上，进行程序的调试和验证；5. 完善电路，根据实际调试情况，对电路进行必要的调整和完善，确保LED 灯能够按照预期的流水灯效果工作。
实验结果：经过反复调试和完善，我们成功实现了单片机控制LED灯的流水灯效果。
在程序控制下，8个LED灯按照顺序依次亮起并熄灭，形成了流水灯的效果。
整个实验过程非常顺利，取得了预期的效果。
实验心得：通过本次实验，我们对单片机的控制原理有了更深入的理解，也掌握了一定的C语言编程技巧。
在实验的过程中，我们遇到了一些问题，如LED灯未按预期工作、程序逻辑错误等，但通过分析和调试，最终都得到了解决。
实验不仅提高了我们的动手能力，也培养了我们的分析和解决问题的能力。
总结：本次实验不仅让我们熟悉了单片机的控制方法，也让我们体验了从实验设计到调试完善的整个过程。
通过这次实验，我们不仅学到了专业知识，也培养了动手能力和解决问题的能力。
希望在以后的学习和实践中，能够更好地运用所学知识，不断提升自己的能力。
以上就是本次单片机流水灯实验的报告内容，希望对大家有所帮助。

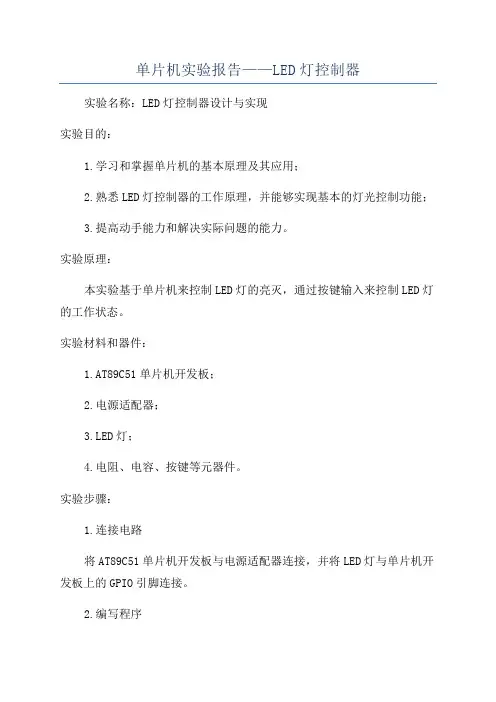

单片机实验报告——LED灯控制器
单片机实验报告——LED灯控制器
实验名称：LED灯控制器设计与实现
实验目的：
1.学习和掌握单片机的基本原理及其应用；
2.熟悉LED灯控制器的工作原理，并能够实现基本的灯光控制功能；
3.提高动手能力和解决实际问题的能力。
实验原理：
本实验基于单片机来控制LED灯的亮灭，通过按键输入来控制LED灯的工作状态。
实验材料和器件：
1.AT89C51单片机开发板；
2.电源适配器；
3.LED灯；
4.电阻、电容、按键等元器件。
实验步骤：
1.连接电路
将AT89C51单片机开发板与电源适配器连接，并将LED灯与单片机开发板上的GPIO引脚连接。
2.编写程序
使用Keil C编写程序，实现按下按钮时，LED灯亮起，再次按下按钮时，LED灯熄灭。
3.烧录程序
将编写好的程序通过编程器烧录到AT89C51单片机中。
4.运行程序
上电后，按下按钮，观察LED灯的亮灭情况，验证程序的正确性。
5.调试和优化
根据实际情况，对程序进行调试和优化，确保LED灯的控制能够稳定可靠。
实验结果：
经过调试和优化后，LED灯控制器工作正常。
按下按钮时，LED灯亮起，再次按下按钮时，LED灯熄灭，实现了基本的灯光控制功能。
实验总结：
通过本次实验，我对单片机的基本原理和应用有了更深入的了解，学会了使用单片机控制LED灯的方法和技巧。
同时，我也提高了动手实践和解决实际问题的能力。
在今后的学习和工作中，我会继续深入学习单片机的应用，不断提升自己的技术水平。
单片机单灯闪烁实验报告
单片机单灯闪烁实验报告实验目的：通过单片机控制一个LED灯的闪烁，熟悉单片机的基本操作以及IO口的使用。
实验器材：1. STC89C52单片机开发板2. LED灯3. 面包板4. 连接线实验原理：单片机是一种微型计算机，具有中央处理器、存储器和输入输出设备等，可以进行数据的输入、输出、运算等操作。
本实验使用的STC89C52单片机具有4个IO 口，其中P0口和P2口可以用来控制外部设备。
通过控制这些IO口的高低电平，可以控制LED灯的亮灭。
实验步骤：1. 将STC89C52单片机开发板连接到电脑上，并打开Keil软件。
2. 在Keil软件中新建一个工程，选择STC89系列单片机，并设置好工程的文件路径。
3. 在新建的工程中，编写代码实现单片机控制LED灯闪烁的功能。
代码如下：#includesbit LED = P2^0; // 将LED连接到P2.0口void delay// 延时函数{int i, j;for (i = 0; i < 100; i++)for (j = 0; j < 1000; j++);}void main{while (1) // 无限循环{LED = 0; // 点亮LED灯delay// 延时LED = 1; // 熄灭LED灯delay// 延时}}4. 在Keil软件中编译代码，生成HEX文件。
5. 将生成的HEX文件下载到STC89C52单片机开发板中。
6. 将LED灯连接到P2.0口上，保证正极连接到P2.0口，负极连接到GND。
7. 接通电源，LED灯开始闪烁。
实验结果：经过实验，可以看到LED灯在程序的控制下不断闪烁，每次亮灭的时间间隔为延时函数设置的时间。
实验总结：本实验通过单片机控制LED灯闪烁的实验，初步了解了单片机的基本操作和IO口的使用。
通过编写简单的代码，我们可以控制单片机的输出，实现各种不同的功能。
在今后的学习中，我们可以进一步学习单片机的其他功能，如输入输出、定时器、中断等，从而更深入地了解单片机的应用。
单片机LED灯实验报告
单片机LED灯实验报告
本次实验我们使用单片机控制LED灯的亮灭，这是一个非常简单的实验，适合初学者。
1、实验原理
单片机是一种集成电路芯片，具有计算机的基本结构和功能，可以通过编程实现对外
设的控制。
在本实验中，我们通过编程控制单片机的输出口，使其控制LED灯的亮灭。
2、实验器材
1）单片机开发板
2）LED灯
3）导线
4）电池
5）万用表
3、实验步骤
第一步：连接电路，将开发板上的输出口与LED灯的正极连接起来，将GND和LED灯
的负极连接起来。
第二步：打开开发板和计算机，用Keil uVision软件编写程序，将程序下载至单片机。
第三步：将电池接电，观察LED灯的亮灭情况。
第四步：使用万用表进行电压和电流检测，确保电路工作正常。
4、实验结果
当单片机控制输出端口时，LED灯会随之变化。
当单片机输出低电平时，LED灯熄灭；输出高电平时，LED灯亮起。
通过这次实验，我们掌握了单片机的基本原理和一些控制技巧。
这对于我们以后了解
和使用单片机会有很大的帮助。
同时，也加深了我们对电路基础知识的认识和理解。
单片机_LED灯闪烁实验报告
实验报告一、实验目的1、掌握51单片机实验开发板的使用步骤。
2、以LED闪烁为例子，通过keil4软件进行汇编程序的输入、运行、调试、仿真。
3、掌握STC-ISP的使用方法，将程序下载到实验板中。
二、实验设计1、实验仪器、设备：计算机、型号为STC89C52RC的51单片机开发板2、软件：USB驱动软件、keil4开发软件、STC-ISP3、实验流程图设计：4、软件设计：1）keil4软件使用A.双击keil4标志，执行keil4软件B.在E盘中新建文件夹：zuoye1，以保存本实验中所产生的文件。
将计算机中原有的main.c文件复制到文件夹zuoye1中。
C.点击“project”“New uVision project”,给工程取名为zuoye1，保存在文件夹zuoye1中。
在新出现的窗口中选择“Atmel”“AT89C51”，按“OK”后在新出现的窗口选择“否”。
D.点击“file”“New”，新建一个原文件。
双击“source Group1 ”,添加main.c文件。
添加成功后将LED程序输入文件中。
#include<AT89X51.H>//=======================================#define uint unsigned int;#define uchar unsigned char;//=======================================uint x,y;uchar idx;//=======================================void main(void){P1_3 = 1;P0 = 0xff;idx=0;while(1){P1_3 = 0;P0 = ~(7<<idx);//add delayfor( x=0;x<250;x++ ){for( y=0;y<1000;y++ ){}}idx++;idx=(idx%8);}}//=======================================//endE、输入完成后，点击图标保存，再分别点击进行调试。
单片机实验报告——LED灯控制器
《微机实验》报告LED灯控制器指导教师：专业班级：姓名：学号：联系方式：一、任务要求实验目的：加深对按时/计数器、中断、IO端口的理解，掌握按时/计数器、中断的应用编程技术及中断程序的调试方式。
实验内容：利用C8051F310单片机设计一个LED灯控制器主要功能和技术指标要求：1. LED灯外接于端。
2. LED灯别离按2Hz，1Hz和三种不同频率闪动，各持续10s。
3. 在LED灯开始和停止闪烁时蜂鸣器别离鸣响1次。
4. 利用单片机内部按时器按时，要求采用中断方式。
提高要求：利用按键（KINT）控制LED灯闪烁模式的切换。
二、设计思路C8051F310单片机片上晶振为,采用8分频后为，输入时钟信号为48个机械周期，所以T1按时器采用按时方式1，单次按时最长能够达到的时刻为，能够知足是的按时要求。
基础部份：给TMOD赋值10H，即选用T1按时器采用按时方式1，三种频率对应的半周期时刻为、、1s。
计算得需给TH1和TL1为C1H、B1H；83H、63H；06H、C6H。
要使闪烁持续10s，三种模式需要各循环40、20、10次。
用LOOP3:MOV C, ；为标志位，进按时器中断后置一JNC LOOP3代替踏步程序等待中断，以便中断完后回到主程序继续向下执行。
为了减少代码长度，能够采用循环结构，循环主题中，将R一、R2别离赋给TH一、TL1，R7为循环次数（用DJNZ语句实现）；按时中断里，从头给TH一、TL1赋值时同理。
如此，循环时只要把按不时刻和循环次数赋给R一、R二、R7即可，达到减少代码长度的效果。
蜂鸣器也采用T1按时方式1，按时一秒。
提高部份：采用外部中断0，下降沿触发。
外部中断程序里置标志位和R0，用于判断执行完一种模式后，是不是跳出循环结束。
R0用于判断执行何种模式，每按一次后RO加一，第四次时就将R0和清零,如此程序就又回到了基础部份的循序执行。
因为中断程序执行完后，会回到原来程序中断的地方，继续向下执行而给程序运行带来诸多不便。
51单片机实验报告
51单片机实验报告一、引言51单片机是一种广泛应用于嵌入式系统开发的微控制器芯片。
本实验旨在通过对51单片机的实验研究，加深对该芯片的理解和应用。
二、实验一：LED灯闪烁控制本实验通过编写程序，控制51单片机上的LED灯以特定的频率闪烁。
为了实现这个目标，我们首先需要了解51单片机的引脚布局，确定LED灯的连接方式。
然后，通过编写相应的汇编程序，控制引脚的电平变化，从而实现LED灯的闪烁。
三、实验二：数码管显示数码管是一种常见的输出设备，通过控制引脚的输出来显示特定的数字。
本实验中，我们通过编写程序，实现通过51单片机控制数码管的显示。
通过对数码管的驱动原理和编程的学习，我们可以灵活地控制数码管的显示内容和频率。
四、实验三：蜂鸣器发声蜂鸣器是一种常见的声音输出设备，通过控制引脚的输出来产生特定的声音。
本实验中，我们通过编写程序，实现通过51单片机控制蜂鸣器的发声。
通过学习蜂鸣器的驱动原理和编程，我们可以根据需要产生不同频率和节奏的声音。
五、实验四：温湿度检测温湿度检测是一种常见的环境监测需求。
本实验中，我们通过引入温湿度传感器，实现通过51单片机获取环境的温度和湿度信息。
通过编写程序和读取传感器的数据，我们可以实时监测环境的温湿度，并进行相应的控制和反馈。
六、实验五：红外遥控红外遥控是一种常见的无线通信方式，通过发送和接收红外信号来实现远程控制。
本实验中，我们通过引入红外发射和接收模块，实现通过51单片机进行红外遥控。
通过编写相应的程序，设置红外遥控的编码和解码方式，我们可以实现对外部设备的遥控操作。
七、实验六：定时器应用定时器是51单片机中的重要模块，它可以实现定时和计数等功能。
本实验中，我们通过学习定时器的工作原理和编程，实现通过51单片机进行定时和计数的应用。
通过编写相应的程序和设置定时器的参数，我们可以实现不同的定时和计数功能，满足各种需要。
八、实验七：串口通信串口通信是一种常见的数据通信方式，通过串口接口发送和接收数据。
单片机实验--实验报告-LED灯闪烁实验
单片机实验--实验报告-LED灯闪烁实验
为了深入了解单片机，本次实验我们选取LED灯闪烁实验，研究单片机控制LED闪烁
的原理。
经过这次实验，初步了解了单片机实验的基本设备及操作步骤，掌握了单片机语
言操控LED进行简单应用。
实验做法如下：
一、设计流程：
1.实验目的
本次实验的目的是了解单片机的原理，掌握单片机语言的基本使用方法，编制可控制LED灯闪烁的程序，完成LED灯闪烁的控制。
2.实验设备
实验设备主要包括：单片机51系列主控板，51单片机芯片，备有LED等硬件。
3.原理描述
本次实验主要是利用单片机来实现LED灯发出的闪烁效果，将单片机的P0作为一个
数据口出口实现闪烁的控制，这里使用一个定时器定时，通过程序实现数据口的翻转，可
以实现LED的闪烁效果。
二、实验步骤：
1.硬件的准备及接线
准备所需要的硬件，将单片机的芯片插入51系列主控板，将LED灯接线到主控板上。
2.软件编译
打开Keil软件，创建一个单片机工程文件，然后调用单片机库函数，建立用于控制LED灯闪烁的相关函数。
3.程序下载
编译、链接生成hex文件，将hex文件下载到单片机芯片上，运行程序（此处使用51编程器），完成LED的闪烁控制。
4.程序调试
完成程序的编写、下载即可实现LED的闪烁，对程序做个完整的测试，保证程序的可
靠性。
流水灯控制的实验报告
一、实验目的1. 熟悉流水灯控制电路的原理和设计方法；2. 掌握使用单片机控制LED灯流水灯的方法；3. 培养动手实践能力和创新意识。
二、实验原理流水灯是一种常见的LED灯控制方式，通过单片机对LED灯进行控制，使LED灯按照一定的规律依次点亮和熄灭，形成动态的流水效果。
本实验采用51单片机作为控制器，通过编程实现对LED灯流水灯的控制。
流水灯的控制原理如下：1. 将LED灯连接到单片机的P0口，每个LED灯对应一个P0口的引脚；2. 编写程序，使单片机依次对P0口的引脚进行赋值，从而控制LED灯的亮灭；3. 通过延时函数实现LED灯的流水效果。
三、实验器材1. 51单片机实验板；2. 8个LED灯；3. 电阻（阻值约为220Ω）；4. 连接线；5. 编程器；6. 示波器（可选）。
四、实验步骤1. 将LED灯按照电路图连接到实验板上，确保每个LED灯的正极连接到单片机的P0口对应引脚，负极连接到GND；2. 编写程序，实现LED灯流水灯的控制。
程序如下：```c#include <reg51.h>void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 120; j++); }void main() {while (1) {P0 = 0x01; // 第一个LED灯亮 delay(500);P0 = 0x02; // 第二个LED灯亮 delay(500);P0 = 0x04; // 第三个LED灯亮 delay(500);P0 = 0x08; // 第四个LED灯亮 delay(500);P0 = 0x10; // 第五个LED灯亮 delay(500);P0 = 0x20; // 第六个LED灯亮 delay(500);P0 = 0x40; // 第七个LED灯亮 delay(500);P0 = 0x80; // 第八个LED灯亮delay(500);P0 = 0xFF; // 所有LED灯亮delay(500);P0 = 0x00; // 所有LED灯灭delay(500);}}```3. 将编写好的程序烧录到单片机中，并上电运行；4. 观察LED灯流水灯的效果，分析程序运行过程。
51单片机实验报告
51单片机实验报告51单片机是一种广泛应用于控制领域的微型处理器。
本文将介绍我所进行的两个基础实验，包括实验目的、实验内容、实验原理和实验结果。
实验一——点亮LED灯实验目的：了解51单片机的基本接口和编程方法；学会使用单片机的开发工具和调试器；掌握51单片机控制LED灯的方法。
实验内容：将LED灯连接至51单片机的P1.0引脚，并进行控制。
编写程序，使得LED灯能稳定地点亮。
实验原理：单片机可通过其IO口控制外部设备，使用高低电平来控制LED灯的开关。
P1.0是51单片机的一个输出端口，可通过赋予其电平状态从而控制LED的点灯与熄灭。
当单片机输出高电平时，LED灯会点亮，否则会熄灭。
实验结果：经过编写程序和调试后，成功实现了LED灯的点亮和熄灭。
按下按键即可改变LED的状态。
实验二——数码管计数器实验目的：了解51单片机的数字口和中断响应机制；掌握编写定时器中断程序的方法；学会使用键盘进行输入和外接数码管进行输出。
实验内容：通过对8位数码管控制台的编程，实现对数字的控制，使用定时器中断实现计数器功能，加深对51单片机中断响应机制的理解。
实验原理：单片机中断请求源包括外部中断源、定时器/计数器中断源以及串口中断源。
本次实验使用定时器中断，可实现一定时间间隔内数字的加减；使用键盘进行输入，采用P3口中断请求源实现按键响应，输出则通过数码管接口外设实现。
实验结果：通过定时器计数器、中断响应和数码管接口外设，成功实现一组数字的计数。
按下按键即可进行数字的加减，并通过数码管显示出来。
结语：本文所述实验为51单片机的基础操作，相信可以为读者提供实用的参考和帮助，帮助大家更加深入地理解51单片机的基础知识和使用方法。
洛阳理工单片机实验报告1只LED灯闪烁控制
洛阳理工单片机实验报告1只LED灯闪烁控制
本实验利用洛阳理工学院提供的51单片机开发板和Keil编程软件，实现了控制一只LED灯的闪烁。
完成了以下内容：
1. 确定硬件连接
2. 确定软件流程
3. 编写程序代码
4. 下载程序到开发板中测试
5. 总结
1. 确定硬件连接
本次实验使用的硬件为洛阳理工学院提供的51单片机开发板，其主要的硬件连接如下：
- P1口：控制LED灯的亮灭
- VCC口：正电源
- GND口：地
2. 确定软件流程
根据硬件连接，本次实验的软件流程可大致分为以下几步：
- 配置P1口
- 设置LED灯亮、灭的时间间隔
- 循环控制LED灯的闪烁
3. 编写程序代码
下面是本次实验的程序代码：
```c
#include <reg52.h>
sbit LED = P1^0; // 定义LED连接的口
void Delay(unsigned int time) // 等待函数
{
unsigned int i,j;
for(i=0; i<time; i++)
{
for(j=0; j<1275; j++);
}
}
4. 下载程序到开发板中测试
将程序代码编译成HEX文件后，使用下载工具将程序下载到51单片机开发板中。
下载完成后，控制板上的LED灯会开始闪烁。
5. 总结
本次实验学习了51单片机的开发环境和基本语法，并实现了控制一只LED灯闪烁的功能。
在此过程中，对计算机基础和电路原理有了更深入的认识，也加强了是对单片机开发的理解，为以后的学习打下了坚实的基础。
led灯控制实验报告
led灯控制实验报告LED灯控制实验报告摘要：本实验旨在探究LED灯的控制原理及实际应用。
通过对LED灯进行控制实验，我们验证了LED灯在不同电压和电流条件下的亮度变化，并且利用Arduino控制LED灯的亮度和闪烁频率，展示了LED灯在实际应用中的灵活性和多样性。
引言：LED（Light Emitting Diode）是一种半导体器件，具有高效、长寿命、低功耗等优点，因此在照明、显示、指示等领域得到了广泛应用。
LED灯的控制是LED应用中的重要环节，通过控制LED的电压、电流和信号输入，可以实现LED灯的亮度调节、颜色变换和闪烁效果。
本实验旨在通过实际操作，深入了解LED灯的控制原理和应用技术。
实验步骤：1. 准备工作：准备LED灯、面包板、电阻、导线、Arduino开发板等实验器材。
2. LED灯亮度实验：将LED灯连接到面包板上，通过改变电压和电流的大小，观察LED灯的亮度变化。
3. LED灯闪烁实验：利用Arduino开发板控制LED灯的闪烁频率，观察LED灯的闪烁效果。
4. LED灯亮度调节实验：通过改变电阻的阻值，实现对LED灯亮度的调节。
实验结果：1. LED灯亮度实验结果表明，LED灯的亮度随着电压和电流的增大而增大，但是当电压和电流达到一定值后，LED灯的亮度不再增加，甚至出现损坏的情况。
2. LED灯闪烁实验结果表明，通过Arduino控制LED灯的闪烁频率，可以实现LED灯的快闪、慢闪等不同的闪烁效果。
3. LED灯亮度调节实验结果表明，通过改变电阻的阻值，可以实现对LED灯亮度的精细调节，使LED灯的亮度呈现出连续变化的效果。
讨论与结论：通过本实验，我们深入了解了LED灯的控制原理和实际应用技术。
LED灯的亮度受电压和电流的影响，可以通过改变电压和电流实现LED灯的亮度调节。
利用Arduino等控制器可以实现LED灯的闪烁、颜色变换等复杂控制效果。
LED 灯的控制技术在照明、显示、指示等领域具有广泛的应用前景，对于LED灯的控制技术的深入研究具有重要的意义。
c51单片机实验报告
c51单片机实验报告
《C51单片机实验报告》
C51单片机是一种广泛应用于嵌入式系统中的微控制器，具有高性能、低功耗和丰富的外设接口，因此在各种电子设备中得到了广泛的应用。
本次实验将以C51单片机为研究对象，通过实验验证其性能和功能。
实验一：LED灯控制实验
首先，我们将C51单片机与LED灯连接起来，通过程序控制LED灯的亮灭。
实验结果表明，C51单片机可以准确地控制LED灯的亮度和闪烁频率，具有良好的稳定性和可靠性。
实验二：蜂鸣器控制实验
接着，我们将C51单片机与蜂鸣器连接起来，通过程序控制蜂鸣器的发声。
实验结果显示，C51单片机可以精准地控制蜂鸣器的音调和音量，具有较高的音频输出质量。
实验三：温湿度传感器实验
最后，我们将C51单片机与温湿度传感器连接起来，通过程序读取并显示温湿度数值。
实验结果表明，C51单片机可以准确地读取传感器的数据，并通过显示屏输出，具有良好的数据处理能力。
通过以上实验，我们验证了C51单片机在LED灯控制、蜂鸣器控制和温湿度传感器应用方面的性能和功能。
C51单片机具有较高的稳定性、可靠性和可编程性，适用于各种嵌入式系统的设计与开发。
希望本次实验报告能够对C51单片机的应用和研究提供一定的参考价值。
单片机io口控制led实验报告
单片机io口控制led实验报告
一、实验背景
单片机是一种集成电路，它可以通过编程来控制各种电子设备。
在这个实验中，我们将学习如何使用单片机的IO口来控制LED灯。
二、实验材料
1. STC89C52RC单片机开发板
2. LED灯
3. 220欧姆电阻
4. 杜邦线
三、实验原理
单片机的IO口可以用来控制数字信号。
当IO口输出高电平时，LED 灯就会亮起来；当IO口输出低电平时，LED灯就会熄灭。
为了保护单片机和LED灯，我们需要使用一个220欧姆的电阻。
这个电阻可以限制电流流过LED灯和单片机之间的连接。
四、实验步骤
1. 将一个杜邦线连接到单片机的P
2.0引脚。
2. 将另一个杜邦线连接到单片机的GND引脚。
3. 将一个220欧姆的电阻连接到P2.0引脚和LED正极之间。
4. 将另一个杜邦线连接到LED负极。
5. 将另一个220欧姆的电阻连接到LED负极和单片机的GND引脚之间。
五、实验结果
当单片机的P2.0引脚输出高电平时，LED灯会亮起来；当P2.0引脚输出低电平时，LED灯会熄灭。
六、实验总结
这个实验展示了如何使用单片机的IO口来控制数字信号。
我们还学习了如何使用电阻来保护单片机和LED灯。
在实际应用中，我们可以使用单片机的IO口来控制各种设备，例如电机、传感器等。
这个实验是学习单片机编程的基础，对于想要深入学习嵌入式系统开发的人来说是非常重要的。
单片机闪灯控制实训报告
一、实训目的1. 掌握单片机基本原理及工作方式。
2. 熟悉单片机编程软件及下载器的基本操作。
3. 学习使用汇编语言进行单片机编程。
4. 实现LED灯闪烁控制，掌握单片机控制外部设备的基本方法。
二、实训内容1. 实验器材：单片机（如PIC16F886）、LED灯、电阻、下载器（及相关线）等。
2. 实验任务：使用汇编语言编程，实现LED灯闪烁。
三、实训步骤1. 硬件连接（1）将单片机PIC16F886的Vdd、Vss分别连接到电源正负极。
（2）将LED灯的正极连接到单片机的P1.0引脚，负极通过电阻连接到地。
（3）将下载器连接到单片机的编程接口。
2. 编写程序（1）首先，设置单片机的时钟频率。
在汇编语言中，通常使用MOVLW指令设置时钟频率。
（2）编写延时程序。
延时程序用于控制LED灯的亮灭时间。
可以使用计数器来实现延时。
（3）编写主程序。
主程序用于控制LED灯的闪烁。
在主程序中，通过调用延时程序，实现LED灯的闪烁。
3. 程序下载（1）打开编程软件，连接单片机。
（2）选择单片机的型号和编程器。
（3）将编写好的程序下载到单片机中。
4. 程序调试（1）打开示波器，将探针连接到LED灯的正极。
（2）运行程序，观察LED灯的闪烁情况。
（3）根据实际情况调整延时程序，使LED灯的闪烁频率和亮灭时间比例达到预期效果。
四、实验现象及分析1. 实验现象通过编程，成功实现了LED灯的闪烁。
在调试过程中，发现以下现象：（1）当使用默认时钟频率时，LED灯的闪烁频率较低。
（2）当调整时钟频率时，LED灯的闪烁频率随之改变。
（3）当调整延时程序时，LED灯的亮灭时间比例随之改变。
2. 实验分析（1）时钟频率：单片机的时钟频率决定了程序执行的速度。
提高时钟频率可以加快程序执行速度，但过高的时钟频率可能导致程序执行不稳定。
（2）延时程序：延时程序用于控制LED灯的亮灭时间。
通过调整延时程序的计数器，可以改变LED灯的亮灭时间比例。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《微机实验》报告LED灯控制器指导教师：专业班级：姓名：学号：联系方式：一、任务要求实验目的：加深对定时/计数器、中断、IO端口的理解，掌握定时/计数器、中断的应用编程技术及中断程序的调试方法。
实验内容：利用C8051F310单片机设计一个LED灯控制器主要功能和技术指标要求：1. LED灯外接于P0.0端。
2. LED灯分别按2Hz，1Hz和0.5Hz三种不同频率闪动，各持续10s。
3. 在LED灯开始和停止闪烁时蜂鸣器分别鸣响1次。
4. 利用单片机内部定时器定时，要求采用中断方式。
提高要求：使用按键（KINT）控制LED灯闪烁模式的切换。
二、设计思路C8051F310单片机片上晶振为24.5MHz,采用8分频后为3.0625MHz ，输入时钟信号为48个机器周期，所以T1定时器采用定时方式1，单次定时最长可以达到的时间为1.027s，可以满足0.5Hz是的定时要求。
基础部分：给TMOD赋值10H，即选用T1定时器采用定时方式1，三种频率对应的半周期时间为0.25s、0.5s、1s。
计算得需给TH1和TL1为C1H、B1H；83H、63H；06H、C6H。
要使闪烁持续10s，三种模式需要各循环40、20、10次。
用LOOP3:MOV C,PSW.5 ；PSW.5为标志位，进定时器中断后置一JNC LOOP3代替踏步程序等待中断，以便中断完后回到主程序继续向下执行。
为了减少代码长度，可以采用循环结构，循环主题中，将R1、R2分别赋给TH1、TL1，R7为循环次数（用DJNZ语句实现）；定时中断里，重新给TH1、TL1赋值时同理。
这样，循环时只要把定时时间和循环次数赋给R1、R2、R7即可，达到减少代码长度的效果。
蜂鸣器也采用T1定时方式1，定时一秒。
提高部分：采用外部中断0，下降沿触发。
外部中断程序里置标志位PSW.1和R0，PSW.5用于判断执行完一种模式后，是否跳出循环结束。
R0用于判断执行何种模式，每按一次后RO 加一，第四次时就将R0和PSW.5清零,这样程序就又回到了基础部分的循序执行。
因为中断程序执行完后，会回到原来程序中断的地方，继续向下执行而给程序运行带来诸多不便。
所以，查看了RETI语句的实现形式：将栈顶压入PCH，POP后再将栈顶压入PCL，利用这个定义，只要将需要返回的地址压入PCH和PCL就能返回到指定地址。
三、资源分配P0.0:为LED灯控制端口，高电平触发。
P3.1：为蜂鸣器控制端口，高电平触发。
P0.1：为KINT键控制端口，下降沿触发。
R1、R2：用于存放计时器计时数据，R1赋给TH1、R2赋给TL1。
R7：存放三种模式的循环次数。
R0：在外部中断程序中赋值，用于判断采用何种模式。
PSW.1：为标志位，用于等待定时器中断，中断执行完清零，并在中断处向下继续执行程序。
PSW.5：为标志位，用于判断执行一种中断还是三种，在外部中断程序中改变。
四、流程图1.主程序流程图（含提高部分）：.2.外部中断流程图五、源代码（含文件头说明、资源使用说明、语句行注释）;*****************************************************************;Filename: LED灯闪烁.asm;Decription: LED LED灯分别按2Hz，1Hz和0.5Hz三种不同频率闪动，各持续10s。
; 在LED灯开始和停止闪烁时蜂鸣器分别鸣响1次。
按一次按钮，LED以; 2Hz 频率闪动；按第二次以1Hz频率闪动；按第二次以0.5Hz频率闪动；; 第四次时又顺序执行三种模式（可以在任何时候按按钮，不必等上一模; 式闪烁完）;Designed by: gxy;Date: 2012.10.31;*****************************************************************$include (C8051F310.inc)LED BIT P0.0 ;LED灯控制端口BEEP BIT P3.1 ;蜂鸣器控制端口KINT BIT P0.1 ;KINT按钮端口ORG 0000H ;复位入口LJMP MAINORG 0003H ;外部中断0入口LJMP T_KINTORG 001BH ;定时器1入口LJMP TIME1MAIN: LCALL Init_Device ;初始化配置MOV R0,#00HCLR LED ;关led灯CLR BEEPCLR PSW.1 ;标志位1清零CLR PSW.5 ;标志位2清零SETB EA ;允许总中断SETB EX0 ;外部中断0允许SETB IT0 ;下降沿延触发MOV TMOD,#10H ;置T1为定时方式1SETB ET1 ;定时器T1允许中断;***************************************************************** ;外部中断返回处，选择模式;***************************************************************** CHOO: CJNE R0,#02H,LOOP ;选择模式LJMP CASE2 ;R0等于02H,跳转到模式2 LOOP: JC CASE1 ;R0小于02H,跳转到模式1 LJMP CASE3 ;R0大于02H,跳转到模式3;***************************************************************** ;模式1，2Hz闪烁10s;***************************************************************** CASE1:MOV R1,#0C1HMOV R2,#0B1HMOV R7,#28HLJMP START;***************************************************************** ; 模式2，1Hz闪烁10s;***************************************************************** CASE2:MOV R1,#83HMOV R2,#63HMOV R7,#14HLJMP START;*****************************************************************; 模式3，0.5Hz闪烁10s;*****************************************************************CASE3:MOV R1,#06HMOV R2,#0C6HMOV R7,#0AHLJMP START;*****************************************************************;闪烁控制程序;*****************************************************************START:LCALL VOICE ;蜂鸣1sMOV TH1,R1MOV TL1,R2MOV A,R7BACK: SETB TR1 ;开定时LOOP1:MOV C,PSW.5 ;等待中断，中断会置一标志位PSW.5 JNC LOOP1 ;中断结束，继续向下运行CLR PSW.5 ;清零标志位DJNZ R7,BACK ;循环，使闪烁达到10sMOV C,PSW.1JC THERE ; PSW.1为1则只执行一种模式跳转到THERE等待外;部中断CJNE A,#14H,LOOP2 ;顺序执行时，判断下一模式LJMP CASE3 ;A=14H则跳转到模式3LOOP2:JC THERELJMP CASE2 ;A<14H则跳转到模式2THERE:LCALL VOICE ;蜂鸣1sSJMP $ ;踏步，等待外部中断;*****************************************************************;蜂鸣器响1s;*****************************************************************VOICE:SETB BEEP ;开蜂鸣MOV TH1,#06HMOV TL1,#0C6HCLR PSW.5SETB TR1 ;开定时器1LOOP3:MOV C,PSW.5 ;等待中断JNC LOOP3CLR BEEP ;关蜂鸣RET;*****************************************************************;外部中断0;*****************************************************************T_KINT:SETB PSW.1 ;标志位1置一，用于判断是否顺序执行三种模式INC R0 ;R0加一，用于判断何种模式CJNE R0,#04H,K_RETCLR PSW.1 ;R0到04H时清零标志位和R0MOV R0,#00HK_RET: CLR TR1 ;关定时器1POP SPPOP SP ;出栈两次MOV DPTR,#0036H ;0036H为选择处地址PUSH DPL ;DPL压入栈顶PUSH DPH ;DPH压入栈顶RETI ;返回到知道位置;***************************************************************** ;定时器1中断;***************************************************************** TIME1: MOV TH1,R1MOV TL1,R2 ;重新置数SETB PSW.5 ;标志位置一CLR TR1 ;关定时CPL LED ;LED取反RETI;***************************************************************** ;初始化配置;***************************************************************** PCA_Init: ;关闭看门狗anl PCA0MD, #0BFhmov PCA0MD, #000hretTimer_Init: ;定时器1初始化配置mov TMOD, #010hmov CKCON, #002hretPort_IO_Init: ;端口初始化配置mov XBR1, #040hretInterrupts_Init: ;中断初始化配置mov IE, #009hretInit_Device:lcall PCA_Initlcall Timer_Initlcall Port_IO_Initlcall Interrupts_InitretEND六、程序测试方法与结果、软件性能分析1 、软件调试总体界面：2 、定时器1测试软件调试时利用标志位用LOOP1:MOV C,PSW.5JNC LOOP1语句，可以在中断返回后，在中断处继续向下执行代码硬件调试时，可以顺序以2Hz，1Hz和0.5Hz三种不同频率闪动，各持续10s，并且蜂鸣器鸣叫1s正常3、定时循环代码测试：例如执行模式1定时0.25s，要循环40次才能跳出开始时，R7为28H跳出循环时，R7为0所以，定时循环程序正常4、外部中断测试一次循环后R7为27H如图，软件调试时，进入中断程序执行到RETI后，DPTR被赋为0036H，pc在00ACH处再执行一步Pc在0036H处，返回到了指定位置。
