配线基本知识
室内配线基本知识
室内配线和小型配电箱
1） 电度表的结构 电度表的种类虽不同， 但其结构是一样的。 它由两部分组成： 一部分是固定的 电磁铁， 另一部分是活动的铝盘。 电度表都有驱动元件、 转动元件、 制动元件、 计数机构等部件。单相电度表的结构如图所示。
3
2 5
4 6
1—电电电电； 2—电电电电； 3—蜗蜗蜗蜗蜗蜗蜗蜗； 4—转转； 5—铝铝；
1
负负 电电
6—永永永永
2） 电度表的工作原理 当通入交流电， 电压元件和电流元件两种交变的磁通穿过铝盘时， 在铝盘内感 应产生涡流， 涡流与电磁铁的磁通相互作用， 产生一个转动力矩， 使铝盘转动。
室内配线和小型配电箱
3） 电度表的安装和使用要求 (1) 电度表应按设计装配图规定的位置进行安装， 应注意不能安装在 高温、 潮湿、 多尘及有腐蚀气体的地方。 (2) 电度表应安装在不易受震动的墙上或开关板上， 墙面上的安装位 置以不低于1.8 m为宜。 (3) 为了保证电度表工作的准确性， 必须严格垂直装设。 (4) 电度表的导线中间不应有接头。 (5) 电度表在额定电压下， 当电流线圈无电流通过时， 铝盘的转动不 超过1转， 功率消耗不超过1.5 W。 (6) 电度表装好后， 开亮电灯， 电度表的铝盘应从左向右转动。 (7) 单相电度表的选用必须与用电器总瓦数相适应。 (8) 电度表在使用时， 电路不容许短路及用电器超过额定值的125%。 (9) 电度表不允许安装在10%额定负载以下的电路中使用。 (10)不允许电度表经常在超过额定负载值125％的电路中使用。
室内配线和小型配电箱
二、几种配线方法简介 1．塑料护套线的配线方法
(1)使用场合 塑料护套线是一种将双芯或多芯绝缘导线并在一起，外加塑料保护层的双绝 缘导线，具有防潮、耐酸、耐腐蚀及安装方便等优点。广泛用于家庭、办公等室 内配线中。塑料护套线一般用铝片或塑料线卡作为导线的支持物，直接敷设在建 筑物的墙壁表面，有时也可直接敷设在空心楼板中。
家庭用电接线常识大全

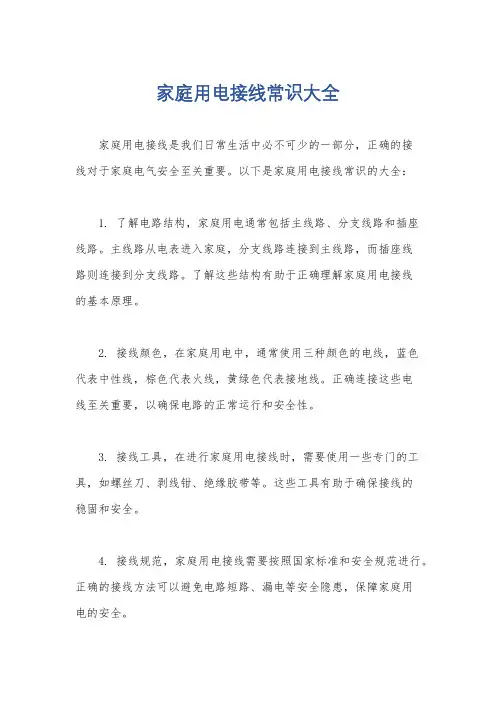

家庭用电接线常识大全
家庭用电接线是我们日常生活中必不可少的一部分，正确的接
线对于家庭电气安全至关重要。
以下是家庭用电接线常识的大全：
1. 了解电路结构，家庭用电通常包括主线路、分支线路和插座
线路。
主线路从电表进入家庭，分支线路连接到主线路，而插座线
路则连接到分支线路。
了解这些结构有助于正确理解家庭用电接线
的基本原理。
2. 接线颜色，在家庭用电中，通常使用三种颜色的电线，蓝色
代表中性线，棕色代表火线，黄绿色代表接地线。
正确连接这些电
线至关重要，以确保电路的正常运行和安全性。
3. 接线工具，在进行家庭用电接线时，需要使用一些专门的工具，如螺丝刀、剥线钳、绝缘胶带等。
这些工具有助于确保接线的
稳固和安全。
4. 接线规范，家庭用电接线需要按照国家标准和安全规范进行。
正确的接线方法可以避免电路短路、漏电等安全隐患，保障家庭用
电的安全。
5. 插座安装，在安装插座时，需要确保火线、零线和接地线连接正确，同时要使用防护盖和保护装置，以防止触电事故的发生。
6. 负载均衡，在家庭用电中，需要合理规划电器的用电位置，避免同一回路上负载过重，导致过载和安全隐患。
7. 定期检测，家庭用电接线需要定期检测，以确保电线、插座和开关的正常运行。
定期检测可以及时发现潜在的安全问题，保障家庭用电的安全。
总之，家庭用电接线是一项需要谨慎对待的工作，正确的接线方法和规范操作对于家庭用电的安全至关重要。
希望以上信息对你有所帮助，如果你还有其他问题，欢迎继续提问。
配电线路基础知识
配电线路基础知识配电线路是将电能分配到不同的设备的系统，它的基本知识对于维护电力设备非常重要。
本文将着重介绍配电线路的基本知识，包括基本概念、线路保护、配电设备及其他安全措施。
首先，让我们来了解一下配电线路的基本概念。
配电线路是指将高压电能分配到低压设备的配线系统。
它通常由保护装置、配电装置及控制装置组成。
保护装置的作用是保护系统免受电气短路、过载、漏电等影响，配电装置的作用是将高压电源分配到相应的负载设备，而控制装置则用于控制和监控配电系统。
特别是，配电装置也可以分为配电变压器、穿墙母线、穿墙线管等。
其次，线路保护是配电系统的一个重要组成部分。
它旨在在电力系统受到外界因素影响时保护系统并释放电力系统中的过载能量，以防止整个系统被损坏。
线路保护有很多种形式，包括断路器、漏电保护器、穿墙母线等。
第三，配电设备的安全性是配电系统的重要组成部分。
它们在使用过程中有许多安全措施，包括气体保护、母线标签、严格的安装规范等，都可以有效地保护配电设备，使其使用寿命更长。
此外，安装和维护过程中也需要严格遵守安全规范，以防止出现意外的伤害。
最后，在开发和应用配电系统时，必须遵守严格的安全措施，以确保工作环境安全。
在操作和维护过程中，可以采取有效的措施，如穿线安全、工具安全等，以防止各种意外伤害的发生。
此外，还要确保系统和设备的定期维护，以防止发生过载现象，确保系统安全运行。
总结起来，配电线路基本知识包括基本概念、线路保护、配电设备及其他安全措施。
在建设和应用配电系统时，必须采取有效措施，以确保系统安全运行。
只有这样，才能使配电系统长期稳定可靠，为社会发展贡献力量。
配线架和电话线知识
康普超五类配线架是电缆或光缆进行端接和连接的装置。
在配线架上可进行互边或交接操作。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架是水平电缆、水平电缆与其他布线子系统或设备相连接的装置。
配线架一般分为数据网络配线架和110语音配线架两种。
1．康普超五类配线架据配线架都是安装在19in（19英寸）标准机柜上的，主要有康普超五类24口配线架和康普超五类48口配线架两种规格，主要用于端接水平布线的4对双绞线电缆，如果是数据链路，则用RJ45跳线连接到网络设备上，如果是语音链路，则用RJ45-110跳线跳接到110配线架（连接语音主干电缆）上。
结构上看数据配线架有固定端口配线架和模块化配线架两种结构。
固定端口配线架的信息插座与配线架身是一体化结构的，它有横式打线和竖式打线两种。
模块化配线架为信息模块与配线架架身是可分离的结构，便于安装，另一个好处是能根据需要配置信息模块的数量。
2．110配线架110型连接管理系统的基本部件是110配线架、连接块、跳线和标签。
110配线架有25对、50对、100对、300对多种规格。
110配线架装有若干齿形条，沿配线架正面从左到右均有色标，以区别各条输入线。
这些输入线放入齿形条的槽缝里，再与连接块接合，利用788J1工具，就可将配线环的连线“冲压”到110C连接块上。
110配线架有多种结构，下面介绍两种主要的类型：夹接式的110A型、110D 型和接插式的110P型。
（1）110A型配线架110A型配线架有若干引脚，俗称带腿的110配线架，110A型配线架可以应用于所有场合，特别是大型电话应用场合，通常直接安装在二级交接间、配线间或设备间墙壁上。
康普超五类配线架的作用配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。
室内照明线路配线
选择合适的灯具
根据照明需求和室内装饰风格 ，选择合适的灯具款式和规格
。
布线规划
根据照明布局，规划合理的布 线路径和方式，确保线路安装
方便、美观。
预留扩展空间
在布线规划时，应考虑未来可 能的功能变化和扩展需求，预
留适当的扩展空间。
安全措施与注意事项
遵循电气安全规范
在照明线路设计和安装过 程中，应遵循国家和地方 的电气安全规范，确保安 全可靠。
安全问题与预防措施
总结词
重视安全问题，采取预防措施降低风险。
详细描述
室内照明线路配线涉及到用电安全问题，应采取相应的 预防措施降低风险。例如，定期检查线路和电器设备， 及时发现和修复隐患；不私拉乱接电线，避免使用多路 转接插头；注意电器设备的功率和电流，避免超负荷使 用；采用漏电保护器等安全装置，提高用电安全保障； 教育使用者正确使用电器设备和开关插座，避免误操作 造成安全事故。
为了保护导线不受外界环境的影响和 保证用电安全，需要在导线上包裹绝 缘材料，如聚氯乙烯绝缘线。
配线附件
开关、插座
用于控制照明灯具的开关和提供电源插座，可根据实际需求选择 合适的型号和规格。
配电箱
用于集中控制室内照明线路的电源和分配电能的设备，应选择符合 安全标准的合格产品。
连接器、端子排等附件
用于连接导线、固定线路和方便安装维修，应选用质量可靠的产品。
电路图种类
电路图的识读
电路图分为原理图、接线图、安装图 等，每种图都有不同的用途和表示方 法。
识读电路图需要掌握一定的电气知识， 了解电路中各元件的作用和工作原理， 以及电路的基本控制和保护功能。
电路图符号
电路图中的各种电器元件、导线和连 接件都有规定的符号表示，这些符号 是国际通用的。
低压电器配线标准
低压电器配线标准包括以下内容：
1. 走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类会集，单层平行密排或成束，应紧贴敷设面。
2. 导线长度应尽或许短，可水平架空跨过，如两个元件线圈之间、连线主触头之间的连线等，在留有必定余量的状况下可不紧贴敷设面。
3. 同一平面的导线应凹凸一同或前后一同，不能交叉。
当有必要交叉时，可水平架空跨过，但有必要归于走线合理。
4. 布线应横平竖直，改换走向应笔直90度角;。
5. 手工布线时，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。
6. 导线与接线端子连接时，应不压绝缘层。
不反圈及露铜不大于1mm。
并做到同一元件、同一回来的不同接点的导线间距离保持一致。
7. 一个接线端子上的连接导线不得超过两根。
8. 布线时，严禁损伤线芯和导线绝缘。
9. 导线截面不同时，应将截面大的放在下层，截面小的放在下层。
10. 如果线路简单可不套编码套管。
以上是低压电器配线标准的主要内容，供您参考，建议咨询专业人士获取更准确的信息。
配电箱内部配线详解(有图)(专业知识)
配电箱内部配线
稻谷课件
1
第一章 电气安装工程
1.配电箱内部配线
GF/PG008-DQ002
• 作业条件及现场准备工作
1、箱体安装完毕。 2、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设
计图纸、配电箱安装要求。
稻谷课件
2
•施工工序 箱体内导轨安装
导轨安装要水平，并与盖板空开操作孔相匹配。
稻谷课件
11
空开A相配线照片：
稻谷课件
12
空开B相配线照片：
稻谷课件
13
空开C相配线照片：
稻谷课件
14
第二排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不
得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的 第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次 侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
稻谷课件
21
导线绑扎照片（分照片）：
稻谷课件
22
导线绑扎照片（分照片）：
稻谷课件
23
总结
1、本课件只是一个配电箱内部配线的示意，配线要求要以此为准，但其 他具体要求，如配电箱内开关规格、数量等要以图纸为准。
2、本课件具体要求请参考配电箱安装要求。
网络配线架基础知识详解
深圳市爱德泰科技有限公司
CAT5E/CAT6 Patchpanel 分类
深圳市爱德泰科技有限公司
深圳市爱德泰科技有限公司
CAT5E/CAT6 Patchpanel 分类
深圳市爱德泰科技有限公司
CAT5E/CAT6 Patchpanel 作用
什么是配线架？通俗一点讲配线架的作用就是使网线与设备连接的一个 桥梁，前面为RJ45跳线接口，后面是IDC打线端子，连接信号功能。 配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。 前端的信息点线缆（超5类或者6类线）进入设备间后首先进入配线架， 将线打在配线架的模块上，然后用跳线（RJ45接口）连接配线架与交换 机。总体来说，配线架是用来管理的设备，比如说如果没有配线架，前 端的信息点直接接入到交换机上，那么如果线缆一旦出现问题，就面临 要重新布线。此外，管理上也比较混乱，多次插拔可能引起交换机端口 的损坏。配线架的存在就解决了这个问题，可以通过更换跳线来实现较 好的管理。
网络配线架基础知识详解
CAT5E/CAT6A/CAT6
深圳市爱德泰科技有限公司
CAT5E/CAT6 Patchpanel 分类
根据抗干扰能力分为：UTP 和 FTP
根据产品的高度分为0.5U、1U、2U、4U
根据产品的长度分为：19inch、10inch
根据产品的类型分为：12口、24口、48口、96口
产品的打线方式分为：110IDC，Dual IDC，KroneIDC
根据型号分为：CAT5E和CAT6、CAT6A
深圳市爱德泰科技有限公司
CAT5E/CAT6 Patchpanel 分类
➢ 10inch的配线架 ，目前做的只是1U 12口，其他的条件都可以做 ➢ 0.5U的配线架，目前做的是19inch 24口，其他的条件都可以做 ➢ 2U的配线架，目前做的是19inch 48口，其他的条件都可以做 ➢ 4U的配线架，目前做的是19inch 96口，其他的条件都可以做
网络配线架基础知识详解
网络配线架基础知识详解目录一、网络配线架概述 (2)1.1 网络配线架定义与作用 (2)1.2 配线架的演变与重要性 (3)1.3 配线架在不同网络结构中的角色 (4)二、网络配线架的分类 (5)2.1 按照安装位置分 (7)2.2 按照架体尺寸分 (8)2.3 按照工作原理分 (10)2.4 按照端口特性分 (11)2.5 按照使用介质分 (12)三、网络配线架的设计原则与标准 (12)3.1 配线架尺寸设计的考量因素 (14)3.2 端口数量的设计与规划 (15)3.3 散热与温度管理的标准 (16)3.4 电气安全与EMC标准的遵循 (17)3.5 端口特性的选择与未来升级的考量 (18)四、网络配线架的安装与布线 (19)4.1 安装前的准备与工具 (21)4.2 配线架的基础安装步骤 (21)4.3 布线的基本原则与最佳实践 (22)4.4 网络布线美学的考量 (23)4.5 维护与保险丝的保护措施 (25)五、网络配线架的维护与管理 (25)5.1 日常维护与检查项目 (27)5.2 故障诊断与修复 (28)5.3 文档管理与 (29)5.4 生命周期管理与更新换代 (31)六、先进的网络配线架技术与应用 (32)6.1 动态配线管理技术 (33)6.2 智能配线架与软件集成 (35)6.3 迁移至云计算与网络虚拟化 (37)6.4 自动化与机器人技术在配线架维护中的应用 (39)七、典型网络配线架品牌与型号比较 (40)7.1 全球著名配线架品牌概览 (41)7.2 常用网络配线架型号及其特性比较 (42)7.3 用户评价、费用对比及选购建议 (44)一、网络配线架概述在现代通信和网络基础设施中，网络配线架扮演着至关重要的角色。
它是连接各个网络设备的关键组件，负责实现信号的传输和分配。
网络配线架不仅提供了物理上的连接，还确保了数据传输的高效性和稳定性。
网络配线架，又称配线柜或配线系统，是用于汇聚、分配和管理网络线路的硬件设备。
配线基础知识维修电工实习教材
配线基础知识维修电工实习教材第一节配线基础知识一、电气配线的基本要求1、在配线前一定要根据要求选择出合适的导线，所谓合适是指导线的种类和线径都应符合要求。
导线的选用要求如下：(1)导线的类型：硬线只能用在固定安装于不动部件之间，且导线的截面积应不小于0.5平方毫米。
若在有可能振动的场合必须采用软线。
电源开关的负载侧可采用裸导线，但必须是直径大于3毫米的圆导线或者是厚度大于2毫米的扁导线，并应有预防直接接触的保护措施(如绝缘、间距、屏护等)。
(2)导线的绝缘：导线必须绝缘良好，并应具有抗化学腐蚀能力。
在特殊条件下工作的导线，必须同时满足使用条件的要求。
(3)导线的截面积：在必须能承受正常条件下流过的最大稳定电流的同时，还应考虑到线路允许的电压降、导线的机械强度和与熔断器相配合。
2、在电气箱内配线时如果不是槽板配线方式，要求必须横平竖直，在导线的两端都必须统一编号，而且编号必须与原理图和接线图一致。
套在导线上的线号，要用记号笔书写或用打号机打出，应工整清楚，以防误读。
电气箱内配线控制板的尺寸应根据电器的安排情况决定。
(1)电器的位置安排：尽可能组装在一起，使其成为一台或几台控制装置。
只有那些必须安装在特定位置上的器件，如按钮、手动控制开关、位置传感器、离合器、电动机等，才允许分散安装在指定的位置上。
安放发热元件时，必须使箱内所有元件的温升保持在它们的容许极限内。
对发热很大的元件，如电动机的启动、制动电阻等，必须隔开安装，必要时可采用风冷。
(2)可接近性：所有电器必须安装在便于更换、检测方便的地方。
为了便于维修或调整，箱内电气元件的部位，必须位于离地0. 4-2米之间。
所有接线端子，必须位于离地至少0.2米处，以便于装拆导线。
(3)间隔和爬电距离：安排器件必须符合规定的间隔和爬距离，并应考虑有关的维修条件。
控制箱中的裸露、无电弧的带电零件与控制箱导体壁板间的间隙为：对于250伏以下的电压，间隙应不小于15毫米；对于250-500伏的电压，间隙就不小于25毫米。
电线配线和千瓦的口诀
电线配线和千瓦的口诀
电线配线和千瓦的口诀
电线配线和千瓦的口诀是一种方便安全地进行电线配线和电路容量计算的方法。
对于电工来说，这是非常重要的基础知识。
下面将为大家介绍常用的电线配线和千瓦的口诀。
1.电线配线的口诀
（1）用铜导线，电流不超过5A，使用1.5mm²的导线；电流在5A到10A之间，使用2.5mm²的导线；电流在10A到20A之间，使用
4mm²的导线。
（2）用铝导线，电流不超过5A，使用2.5mm²的导线；电流在5A到10A之间，使用4mm²的导线；电流在10A到20A之间，使用
6mm²的导线。
（3）在计算电线截面积时，应考虑到电线的长度、绝缘材料的温度和工作环境的特殊要求。
2. 千瓦的口诀
（1）千瓦是电路容量的常用单位，1千瓦=1000瓦特。
（2）对于家庭用电，常用的电器功率在300瓦到1000瓦之间，因此在进行电路设计时，可以选择10A到20A的保险丝。
（3）识别不同的电器功率，可以通过查看电器标签或使用电表进行测试。
（4）在进行电路设计时，应根据电器的功率需求来选择继电器、保险丝和插座等元件。
总之，使用正确的电线和千瓦口诀可以确保电路的安全性和稳定性，同时也能够帮助电工在电路设计和维护过程中更加方便快捷地进行操作。
建议大家平时多进行实践操作，并加强对电线配线和千瓦口诀相关知识的学习掌握。
建筑电气知识：室内配线的一般规定是什么[工程类精品文档]
![建筑电气知识：室内配线的一般规定是什么[工程类精品文档]](https://img.taocdn.com/s3/m/314b82a1960590c69ec37687.png)
建筑电气知识：室内配线的一般规定是什么[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!（1）配线的布置及其导线型号、规格应符合设计规定。
配线工程施工中，当无设计规定时，导线最小截面应满足机械强度的要求。
（2）所用导线的额定电压应大于线路的工作电压，导线的绝缘应符合线路的安装方式和敷设环境条件。
低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5MΩ。
（3）配线工程施工中，室内外绝缘导线之间和对地的最小距离应符合表9.6的规定。
（4）为了减少由于导线接头质量不好引起各种电气事故，导线敷设时，应尽量避免接头。
护套线明敷、线槽配线、管内配线、配电屏内配线不应有接头。
（5）各种明配线应垂直和水平敷设，且要求横平竖直。
一般导线水平高度不应小于2.5m;垂直敷设不应低于1.8m，否则应加管槽保护，以防机械损伤。
（6）当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄、绿相间色；零线用淡蓝色；相线用：L1相用黄色；L2相用绿色；L3相用红色。
（7）为了防止火灾和触电等事故发生，在顶棚内由接线盒引向器具的绝缘导线，应采用可挠金属电线保护管或金属软管等保护，导线不应有裸露部分。
（8）照明和动力线路、不同电压、不同电价的线路应分开敷设，以方便计价、维修和检查。
每条线路标记应清晰，编号准确。
（9）管、槽配线，应采用绝缘电线和电缆。
在同一根管、槽内的导线都应具有与最高标称电压回路绝缘相同的绝缘等级。
（10）入户线在进墙的一段应采用额定电压不低于500V的绝缘导线；穿墙保护管的外侧，应有防水弯头，且导线应弯成滴水弧状后方可引入室内。
（11）为了有良好的散热效果，管内配线其导线的总截面积（包括外绝缘层）不应超过管子内空总截面积的40%。
线槽配线其导线的总截面积（包括外绝缘层）不应超过线槽内空总截面积的60%。
（12）三相照明线路各相负荷宜均匀分配，一般照明每一支路的最大负荷电流、光源数、插座数应符合有关规定。
配线基本知识
1
一、室内配线
(1)室内配线的类型
室内配线就是敷设室内用电器具、设备的供电和控制线路。室内配 线有明线安装和暗线安装两种。明线安装是指导线沿墙壁、天花板、梁 及柱子等表面敷设的安装方法。暗线安装是指导线穿管埋设在墙内、地 下、顶棚里的安装方法。
(2)室内配线的主要方式
室内配线的主要方式通常有瓷(塑料)夹板配线、瓷瓶配线、槽板配 线、护套线配线、电线管配线等。照明线路中常用的是瓷夹板配线、槽 板配线和护套线配线；动力线路中常用的是瓷瓶配线、护套线配线和电 线管配线。目前瓷瓶配线使用较少，多用塑料槽板配线和护套线配线。
•
(4)防窃型电度表。防窃型电度表是一种集防窃电与计量功能于一
体的
• 新型电度表，可有效地防止违章窃电行为，堵住窃电漏洞，给用电管理 带来
• 了极大的方便。
B
15
•
2．自动空气开关
自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中 一种非常重要的电器。它具有操作安全、使用方便、工作可靠、安装简单、 动作值可调、分断能力较高、兼有多种保护功能、动作后不需要更换元件等 优点。
B
4
二、几种配线方法简介
1．塑护套线的配线方法
(1)使用场合
塑料护套线是一种将双芯或多芯绝缘导线并在一起，外加塑料保护层的双绝 缘导线，具有防潮、耐酸、耐腐蚀及安装方便等优点。广泛用于家庭、办公等室 内配线中。塑料护套线一般用铝片或塑料线卡作为导线的支持物，直接敷设在建 筑物的墙壁表面，有时也可直接敷设在空心楼板中。
①自动空气开关的额定工作电压≥线路额定电压。 ②自动空气开关的额定电流≥线路负载电流。 ③热脱扣器的整定电流=所控制负载的额定电流。 ④电磁脱扣器的瞬时脱扣整定电流>负载电路正常工作时的峰值电流。 ⑤自动空气开关欠电压脱扣器的额定电压=线路额定电压
配线基本知识资料
(2)护套线配线的步骤与工艺要求。
①画线定位。 a．确定起点和终点位置，用弹线袋画线。 b．设定铝片卡的位置，要求铝片卡之间的距离为150～300mm。 在距开关、插座、灯具的木台50mm处及导线转弯两边的80mm处， 都需设置铝片卡的固定点。 ②铝片卡或塑料卡的固定。铝片卡或塑料卡的固定应根据具体情 况而定。在木质结构、涂灰层的墙上，选择适当的小铁钉或小水泥钉 即可将铝片卡或塑料卡钉牢；在混凝土结构上，可用小水泥钉钉牢， 也可采用环氧树脂粘接。 ③敷设导线。为了使护套线敷设得平直，可在直线部分的两端各 装一副瓷夹板。敷线时，先把护套线一端固定在瓷夹内，然后拉直并 在另一端收紧护套线后固定在另一副瓷夹中，最后把护套线依次夹入 铝片卡或塑料卡中。护套线转弯时应成小弧形，不能用力硬扭成直角。
2．线管和线槽的配线方法 (1)使用场合。把绝缘导线穿在管内敷设，称为线管配线。线管配线有耐潮、 耐腐、导线不易遭受机械损伤等优点。适用于室内、外照明和动力线路的配线。 线管配线有明装式和暗装式两种。明装式表示线管沿墙壁或其他支撑物表面 敷设，要求线管横平竖直、整齐美观；暗装式表示线管埋入地下、墙体内或吊顶 上，不为人所见，要求线管短、弯头少。
2 5 6 1 负载 电源 4 1— 电 流 元 件 ； 2— 电 压 元 件 ； 3— 蜗 轮 蜗 杆 传 动 机 构 ； 4— 转 轴 ； 5— 铝 盘 ； 6— 永 久 磁 铁
• 2） 电度表的工作原理 • 当通入交流电， 电压元件和电流元件两种交变的磁通穿过铝 盘时， 在铝盘内感 • 应产生涡流， 涡流与电磁铁的磁通相互作用， 产生一个转动力矩， 使铝盘转动。
三、小型配电箱
小型配电箱部件介绍 1．电度表 电度表是计量电能的仪表， 即能测量某一段时间内所消耗的电能。 电度表按用途分为有功电度表和无功电度表两种， 它们分别计量有功功 率和无功功率； 按结构分为单相表和三相表两种。
配线工理论知识
PU
不接地保护
R
记录
R
右
R
反
RD
红色
R 复位
RST
RES
备用
RUN
运转
S
信号
ST
启动
S 置位、定位
SET
SAT
饱和
STE
步进
STP
停止
SYN
同步
T
温度
T
时间
TE
无噪音（防干扰）接地
V
真空
V
速度
V
电压
WH
白
YE
黄
(二) 电工知识 1、静电、直流电和交流电 当电荷积聚在某一带电体上而静止不动时，这种电荷称为静电。 直流电是指方向和大小都不随时间变化的电流。用符号“—”表示。 交流电是指方向和大小都在不断变动的电流。用符号“～”表示。 2、电流、电流强度 在电场里的作用下，自由电子或离子所发生的有规则的运动叫做电流。 电流的大小用电流强度（简称电流）来表示，其数值等于在单位时间内通过导体截面的电荷量。通常
过电压放电器件 避雷器
具有瞬时动作的限流保护器件
保护器件
具有延时动作的限流保护器件
具有延时和瞬时动作的限流保护器件
熔断器
限压保护器件
旋转发电机
振荡器
发生器 发电机
发生器 同步发电机
电源
异步发电机
蓄电池
旋转式或固定式变频机
信号器件
声响指示器
光指示器 指示灯
继电器 接触器
瞬时接触继电器 瞬时有或无继电器 交流继电器
5、LW2 万能转换开关原理
开关通过手柄操作有六个工作位置，操作顺序应由初始位置“跳闸后”，手动顺时针旋转 900，此时工 位为“预备合闸”，继续旋转 450，此时为“合闸”工位，线路发出合闸指令进行合闸，放手后手柄自动复 位至“合闸后”。
【专业知识】配线敷设的五种方式是什么？
【专业知识】配线敷设的五种方式是什么？一、隧道式优点：运行维护和检修方便。
缺点：需要大量资金、材料来建设坚固的地下隧道和足够的管道布置空间，建设投资费用较高。
这种方式不适合居民生活小区内采用。
二、缆沟式（明沟式）优点：电缆运行维护和检修方便。
缺点：缆沟建设的投资较大，影响小区内整体布置，而且需要有可靠的排水系统和设备，维护费用较高。
缆沟式电缆敷设方式若用于生活小区或人员集中的场所，有以下几个方面的问题需要注意：1.必须有专用的排水系统，且常年处于良好状态，如多数小区采用明沟方式，排水设备运行维护费用将很高；2.缆沟密封不严，易遭受小动物损坏；3.因住宅区内车辆、人员集中缆沟盖板易损坏；4.如该缆沟属电力部门专用缆沟因盖板的丢失、损坏而导致人身伤害事故，易产生法律纠纷。
三、穿管式优点：容易于施工，遇到交叉管道时，灵活性较高，不影响小区内景观和整体布置，所需费用较低。
缺点：这种方式需要在电缆敷设拐弯处增设检修井，存在不安全因素。
穿管式电缆敷设方式需注意以下问题：1.大截面电缆穿管困难及弯曲半径不易保证；2.管内电缆一旦有损坏，必须整根更换。
3.须增加多根备用穿管。
四、沟槽式（暗沟式）优点：无积水问题，电缆走径有明显标示，沟槽方向具有随意性，不影响小区内景观。
缺点：沟槽式电缆敷设方式不适合用于道路和硬化地面处。
五、直埋式优点：便于施工，不影响整个小区的环境美观、投资少、工期短。
缺点：电缆运行中出现故障检修维护困难，运行维护不利。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
知识点主干电缆直接配线课件优秀文档
