微弱信号检测放大的原理及应用
微弱信号检测放大的原理及应用
《微弱信号检测与放大》摘要：微弱信号常常被混杂在大量的噪音中,改善信噪比就是对其检测的目的，从而恢复信号的幅度。
因为信号具备周期性、相关性,而噪声具有随机性，所以采用相关检测技术时可以把信号中的噪声给排除掉。
在微弱信号检测程中，一般是通过一定的传感器将许多非电量的微小变化变换成电信号来进行放大再显示和记录的。
由于这些微小变化通过传感器转变成的电信号也十分微弱，可能是VV甚至V或更少。
对于这些弱信号的检测时，噪声是其主要干扰，它无处不在。
微弱信号检测的目的是利用电子学的、信息论的和物理学的方法分析噪声的原因及其统计规律研究被检测量信号的特点及其相干性利用现代电子技术实现理论方法过程，从而将混杂在背景噪音中的信号检测出来。
关键词：微弱信号；检测；放大；噪声1前言测量技术中的一个综合性的技术分支就是微弱信号检测放大，它利用电子学、信息论和物理学的方法，分析噪声产生的原因和规律，研究被测信号的特征和相关性，检出并恢复被背景噪声掩盖的微弱信号。
这门技术研究的重点是如何从强噪声中提取有用信号，从而探索采用新技术和新方法来提高检测输出信号的信噪比。
微弱信号检测放大目前在理论方面重点研究的内容有：a.噪声理论和模型及噪声的克服途径；b.应用功率谱方法解决单次信号的捕获；c.少量积累平均，极大改善信噪比的方法；d.快速瞬变的处理；e.对低占空比信号的再现；f.测量时间减少及随机信号的平均；g.改善传感器的噪声特性；h.模拟锁相量化与数字平均技术结合。
2.微弱信号检测放大的原理微弱信号检测技术就是研究噪声与信号的不同特性，根据噪声与信号的这些特性来拟定检测方法，达到从噪声中检测信号的目的。
微弱信号检测放大的关键在于抑制噪声恢复、增强和提取有用信号即提高其信噪改善比SNIR。
根据下式信噪改善比（SNIR）定义即输出信噪比（S/N）0与输入信噪比（S/N）i之比。
（SNIR）越大即表示处理噪声的能力越强，检测的水平越高。
微弱信号检测与锁定放大器
锁定放大器的输出
Vo=Vi cosθ
θ是检信号与参考信号的夹角
参考信号的要求
从以上特点可知，参考信号一定要有被 测信号中某个特定成分。 – 参考信号源同时驱动被测设备，在实
验室常用这种方法。 – 从被测信号中提取同步信号，再转为
本地的参考信号。在无线通讯中只能 用这种方法，如电视。
V t0
V t0
t
t 外外外外
t (d) 外外外外
锁定放大器的改进
矢量型：两个正交的参考信号
VS (t)
VP (t) 低通
VO (t)
VS(t)
VS (t)
VR (t) VP (t)
低通
VVOO(’t()t)
VVRR(’t()t)
锁定放大器的改进
正弦化型：参考信号正弦化，消除多窗 口 – 多基矢
噪声的引入: – 电容性偶合：电场引起，噪声源内阻
高
– 电感性偶合：磁场引起，噪声源内阻 低
噪声的屏蔽
电容性偶合： – 降低电路的阻抗， – 在噪声源与信号线之间建立导电屏障，
屏障接地。例屏蔽线，铜罩壳等。
噪声的屏蔽
电感性偶合 – 减少回路面积， – 用铁磁性物质包围噪声源。例如，变
压器的外壳号： – 可看成是基矢(正弦波)或基矢的线性组
合（非正弦波，如方波） 检测信号： – 可看成是由多个正弦信号的线性组合 旋转坐标系，ωR – 检测信号绕参考信号作相对转动
相关检测的矢量解释
检测结果(对基矢投影)： – 被检信号与参考信号相对稳定不动；
有稳定输出--直流 – 被检信号与参考信号有相对运动；有
传输窗口（参考信号：方波）

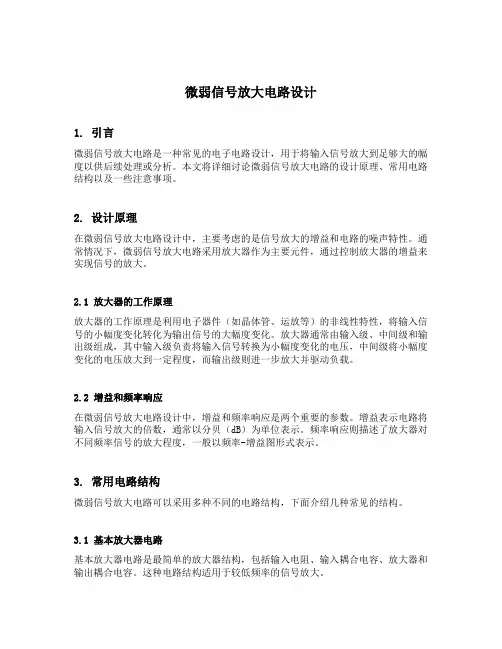

微弱信号放大电路设计
微弱信号放大电路设计1. 引言微弱信号放大电路是一种常见的电子电路设计，用于将输入信号放大到足够大的幅度以供后续处理或分析。
本文将详细讨论微弱信号放大电路的设计原理、常用电路结构以及一些注意事项。
2. 设计原理在微弱信号放大电路设计中，主要考虑的是信号放大的增益和电路的噪声特性。
通常情况下，微弱信号放大电路采用放大器作为主要元件，通过控制放大器的增益来实现信号的放大。
2.1 放大器的工作原理放大器的工作原理是利用电子器件（如晶体管、运放等）的非线性特性，将输入信号的小幅度变化转化为输出信号的大幅度变化。
放大器通常由输入级、中间级和输出级组成，其中输入级负责将输入信号转换为小幅度变化的电压，中间级将小幅度变化的电压放大到一定程度，而输出级则进一步放大并驱动负载。
2.2 增益和频率响应在微弱信号放大电路设计中，增益和频率响应是两个重要的参数。
增益表示电路将输入信号放大的倍数，通常以分贝（dB）为单位表示。
频率响应则描述了放大器对不同频率信号的放大程度，一般以频率-增益图形式表示。
3. 常用电路结构微弱信号放大电路可以采用多种不同的电路结构，下面介绍几种常见的结构。
3.1 基本放大器电路基本放大器电路是最简单的放大器结构，包括输入电阻、输入耦合电容、放大器和输出耦合电容。
这种电路结构适用于较低频率的信号放大。
3.2 双射极放大器双射极放大器是一种常用的放大器结构，具有高的增益和宽广的频率响应。
它由两个共射极晶体管组成，通过负反馈来提高线性度和稳定性。
3.3 差分放大器差分放大器由两个双射极晶体管组成，具有良好的抗干扰能力和共模抑制比。
差分放大器常用于抗干扰要求较高的放大场合。
4. 注意事项在设计微弱信号放大电路时，需要注意以下几点：4.1 输入信号的幅度微弱信号放大电路的输入信号幅度通常较小，需要选择合适的放大倍数以保证输出信号的可靠性。
4.2 电源噪声和干扰电源噪声和干扰可能会影响放大器的性能，设计时应注意选择低噪声的电源和合适的滤波电路来抑制噪声和干扰。
微弱电流信号的检测和放大电路.doc
电压放大器结构合理，准确得实现了电压放大功能。
经I/V转换器后电压（通道B），经一级差分式放大电路后输出电压（通道C）,经二级差分式放大电路后输出电压(通道D)波形对比如图9所示：
图9运算放大电路输入输出电压波形对比
3.
本设计采用开关式相敏检波电路。相敏检波电路是具有鉴别调制信号相位和选频能力的检波电路。其结构如图10所示。
要求：电路要包括电流/电压转换电路，信号放大电路，调制和解调电路，并采用multisim仿真。
三、设计时间及进度安排
设计时间共两周（2015.6.23～2015.7.3）,具体安排如下表：
周安排
设 计 内 容
设计时间
第一周
布置设计任务和具体要求及设计安排；提出设计思路和初步设计方案、根据设计方案，进行具体的设计，根据指导意见，修改具体设计；仿真实现设计要求，指导、检查完成情况。
15.06.23-15.06.26
第二周
设计、仿真，撰写、完成专业模块设计报告,验收、考核
15.06.29-15.07.03
四、指导教师评语及成绩评定
指导教师评语:
年 月 日
成绩
指导教师(签字):
第一章课程设计的目的
课程设计是学生理论联系实际的重要实践教学环节，是对学生进行的一次综合性专业设计训练。通过课程设计使学生获得以下几方面能力，为毕业设计（论文）奠定基础。
经过相敏检波输出电压为4.327V，输入输出电压如图13所示。
图
经过相敏检波电路的波形如图14所示：
图14相敏检波电路输出波形
4.
为了给相敏检波电路提供同频方波信号，实现检波功能。其结构如图15所示。
图
其同向端接地，反向端接入高频正弦来自压信号（1KHZ），输出端为方波信号。当反向端正弦电压小于0时，输出高电平；当反向端输入的正弦电压大于0时，输出低电平。所以输入正弦波输出为反向的正弦波。输入信号和输出信号对比如图16所示。
微弱信号检测技术第四讲锁定放大技术
现监频监相。
• 2、 x(t)为正弦波，r(t)为方波
x(t)=Vscos(w0t+q)
r(t)
4Vr
(1)n1
n1 2n 1
cos[(2n
1)w0t]
• PSD输出为：
u p (t)
2VsVr
n1
(1)n1 2n 1
cos[(2n
为q＋ 90°
• 正交矢量型锁定放大器的同相输出：
I Vs cosq
• 正交输出：
Q Vs sin q
• 被测信号的幅度和相位：
Vs I 2 Q2
q arctan(Q / I )
4.3.3 外差式锁定放大器
• 利用频率变换器将输入信号的频率变换到 一个固定频率上，然后进行带通滤波和相 敏检测，以便带通滤波器和相敏检测器的 最佳设计，以及避免带通滤波器的调节。
• 信号通道：交流放大输入信号，以满足推 动PSD；滤除带外噪声和干扰； 与信号源进行噪声匹配。
• 参考通道：调理参考信号和调整相位。
• 相敏检测器：对输入信号和参考信号完成乘 法运算，得到二者的和频与差频 的谐波信号。
• 低通滤波器：滤掉高次谐波和高频信号成 分，提取深埋在噪声中的微弱信号。
4.2 相敏检测
• x(t)与r(t)相乘，结果为： up(t)=x(t). r(t)
= 0.5Vscosq Vscos(2w0t+q) +0.5Vncos[(wn+w0) t+a] +0.5Vncos[(wn-w0) t+a]
• 4、 x(t)和r(t)均为方波
微弱电流信号检测原理与应用实例
电视技术
!""! 年 第 # 期 总 第 !$% 期
!"
标准、 检 测 与 仪 器 ! "#$%&$’& ， ()$"*’)()%# $%& +%"#’*()%#
通信口已打开（ 。 0<=#8# >?@A B%.C.D） 在 0<=#8# 通信口设置好以后，需要设置网络 参数。在数据服务器对话框中填写与 E92++1 进行 串行口连接的微机 F> 地址，微机在网络中名称， 然 ： 数 后打开网络服务， 数据端口就会显示（ GHA. >?@A） 据服务已打开（ 。 <.@I.@ JK B%.C.D） 使用 E92++1 进行测试了。在局域网内微机上安装 在 /BMMN/1 连接对话框中 E’ALJC 终端用户程序， 选择网络方式连接。当连接通过以后， 就会在网络 设置 & 状态的底部客户 F> 上显示与 E92++1 通过局 域网连接的微机， 这时， 该微机借助于 E’ALJC 终端 用户程序， 就能使用 E92++1 进行远程测试了。
参考文献
4"5 白为民 6 我国大屏幕投影机现状与发展趋势 6 电视技术，
（ ： #++"， "#） 2-76 —原理、 器件、 系统和设计 6 北京： 4#5 李桂苓 6 电视新技术—— 电子工业出版社， "77"6 —设备原理与工程实践 6 北京： 电子 485 张凤栖 6 应用电视—— 工业出版社， "77#6
!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
微弱信号检测技术及应用探索
微弱信号检测技术及应用探索近年来，随着科技的快速发展，微弱信号检测技术也日益得到了增强和进展。
微弱信号，指的是弱化了的信号，常常被淹没在背景信号中，很难被自然或人造干扰所区分。
而微弱信号检测技术，就是在复杂噪声环境下，针对微弱信号进行捕捉、识别和分析的技术手段。
一、微弱信号检测的背景和意义微弱信号在现代科技发展中有着广泛的应用，尤其是在医学、生物医学、环境监测、地球物理学等领域，它的检测和识别对于我们的生产和生活具有重要意义。
比如在医学影像领域，微弱信号技术能够实时高效地检测病灶区域，准确地定位和分析疾病发生的原因。
在地球物理勘探领域，微弱信号技术还可用于寻找石油、天然气等资源，为我们的能源生产提供帮助。
二、微弱信号检测技术的发展微弱信号检测技术的发展经历了从传统模拟电路到数字信号处理再到人工智能等多个阶段。
当前主流的微弱信号检测技术主要有以下几种:1. 模拟电路技术传统的微弱信号检测技术采用的是模拟电路技术。
传统电路技术需要设计和实现一个高度复杂的电路系统来降低噪音，提高信噪比。
然而，传统电路技术的设计成本高，制造过程繁琐，适用范围小，很难适应现代复杂环境下的微弱信号检测需求。
2. 数字信号处理技术随着数字技术的发展，数字信号处理技术在微弱信号检测中得到广泛应用。
数字信号处理技术将微弱信号转化为数字信号，并采用精确的算法进行分析和处理。
数字信号处理技术具有高精度、高可靠性、易扩展等优点，适用于广泛的微弱信号检测领域。
3. 人工智能技术最近，人工智能技术在微弱信号检测中的应用也受到了广泛关注。
人工智能技术通过建立模型和学习算法来处理微弱信号，可以更快速地识别微弱信号，并将其应用于预测和诊断等领域。
人工智能技术在微弱信号检测中具有极高的灵敏度和高度可靠性，其应用前景十分广泛。
三、微弱信号检测技术的挑战微弱信号检测技术在应用过程中还面临着许多挑战。
比如，微弱信号的信号噪比较低，往往需要采取合适的信号预处理技术和降噪技术。
微功率放大的原理和应用
微功率放大的原理和应用1. 前言微功率放大是一种电路设计技术，可以将微弱的信号放大到可用范围。
本文将介绍微功率放大的原理和应用。
2. 原理微功率放大的原理基于晶体管的工作原理和放大电路的设计。
以下是微功率放大的基本原理：•输入信号：微功率放大一般是将微弱的输入信号作为输入。
•放大器：通过放大器电路将输入信号放大。
•输出信号：经过放大的信号作为输出信号。
3. 放大器类型微功率放大可以使用多种类型的放大器。
以下是一些常见的放大器类型：• 3.1 甲类放大器：甲类放大器具有简单的电路结构和高效率的特点，适用于低功率放大。
• 3.2 乙类放大器：乙类放大器可以实现高功率放大，但存在功耗较高的缺点。
• 3.3 丙类放大器：丙类放大器具有高效率和较低的功耗，适用于高功率放大。
• 3.4 D类放大器：D类放大器具有高效率和低功耗的特点，广泛应用于音频放大等领域。
4. 应用微功率放大具有广泛的应用领域。
以下是一些常见的应用案例：• 4.1 无线通信：微功率放大器可以用于无线通信中的发射和接收模块，将微弱的信号放大到传输距离所需的功率水平。
• 4.2 传感器信号放大：微功率放大器可以用于传感器信号的放大，提高传感器信号的灵敏度和范围。
• 4.3 医疗设备：微功率放大器广泛应用于医疗设备中，如心电图机、血压计等，将微弱的生物电信号放大到可读取的水平。
• 4.4 音频放大：微功率放大器可以用于音频放大电路，将低音频信号放大到可听的水平。
5. 设计要点在设计微功率放大电路时，需要注意以下几个要点：• 5.1 低功耗设计：微功率放大器通常需要在低功耗下工作，因此需要选择合适的电路结构和组件。
• 5.2 抗干扰能力：在实际应用中，微功率放大器常常受到外界干扰，因此需要设计具有良好抗干扰能力的电路。
• 5.3 温度稳定性：微功率放大器在不同的温度下可能产生不同的放大性能，因此需要设计具有良好的温度稳定性的电路。
• 5.4 反馈和稳定性：在设计微功率放大器时，需要考虑反馈和稳定性的问题，避免产生震荡或不稳定的放大特性。
微弱信号检测实验报告
微弱信号检测实验报告微弱信号检测实验报告引言在科学研究和工程应用中，微弱信号的检测是一项具有重要意义的任务。
微弱信号的检测可以帮助我们探测宇宙中的奥秘、改善通信系统的性能、提高医学影像的分辨率等。
本实验旨在探索微弱信号检测的原理和方法，并通过实验验证其可行性。
实验装置本实验使用了一套精密的实验装置，包括信号源、放大器、滤波器、检测器和示波器等。
信号源产生微弱信号，放大器将信号放大到可以被检测器检测的范围内，滤波器用于去除噪声和干扰，检测器将信号转换为电压信号，示波器用于显示信号的波形和幅值。
实验步骤1. 首先，将信号源连接到放大器的输入端，并将放大器的输出端连接到滤波器的输入端。
2. 调节信号源的频率和幅值，使其产生一个微弱的正弦信号。
3. 调节放大器的增益，使信号的幅值适合检测器的输入范围。
4. 将滤波器的输出端连接到检测器的输入端。
5. 调节检测器的灵敏度，使其能够检测到微弱信号。
6. 将检测器的输出端连接到示波器的输入端。
7. 调节示波器的触发模式和时间基准，使其能够显示信号的波形和幅值。
实验结果经过一系列的调节和优化，我们成功地检测到了微弱信号，并通过示波器观察到了信号的波形和幅值。
实验结果表明，我们设计的实验装置能够有效地检测微弱信号，并具有较高的灵敏度和准确性。
讨论与分析在实验过程中，我们发现调节放大器的增益是关键步骤之一。
如果增益过低，信号将被放大得不够，无法被检测器检测到；如果增益过高，放大器可能会引入噪声和干扰，影响信号的检测结果。
因此，需要根据实际情况选择适当的增益值。
另外，滤波器的选择和调节也对信号的检测结果有重要影响。
滤波器可以去除噪声和干扰，提高信号与噪声的信噪比。
在实验中，我们使用了带通滤波器，将信号源产生的特定频率范围内的信号通过，而去除其他频率的信号。
这样可以有效地提高信号的检测灵敏度。
此外，检测器的灵敏度也是影响信号检测结果的重要因素。
较高的灵敏度意味着检测器能够检测到较小幅值的信号，但也可能引入更多的噪声。
微弱电信号的识别及信号放大技术研究
微弱电信号的识别及信号放大技术研究随着现代科技的不断发展，人们对于微弱信号的识别与放大技术也越来越重视，无论是在医学、通信、探测等领域，微弱信号的识别与放大都扮演着至关重要的角色。
本文将以微弱电信号的识别及信号放大技术为主题，分别从识别技术、放大技术、实验验证等方面进行探讨。
识别技术微弱电信号的识别技术是指通过某种手段将可能存在的微弱电信号从干扰信号中提取出来，从而实现信号的识别与解析。
在实际中，由于信号来源的复杂性和噪声等干扰因素的存在，微弱电信号的识别技术往往会遇到很大的困难。
目前，常用的微弱电信号识别技术主要包括滤波技术、小波变换技术、自适应滤波技术等。
其中，滤波技术是一种常见的信号处理手段，通过滤波器将干扰噪声从信号中过滤出来，从而提取出目标信号。
小波变换技术可以将信号分解成不同频率的小波函数，从而对信号进行更精细的分析。
而自适应滤波技术则是基于信号自身特征进行滤波处理，具有更高的适应性。
除了以上基础的识别技术外，还可以通过引入深度学习、人工智能等新兴技术对微弱电信号进行识别。
如利用卷积神经网络（CNN）进行图像分析、利用循环神经网络（RNN）进行序列分析，能够实现对微弱电信号更加准确、全面的识别。
放大技术微弱电信号的放大技术是指将已经提取出的微弱电信号进行放大处理，以便更方便地进行信号分析和应用。
在微弱电信号放大技术中，常用的方法主要有模拟放大和数字放大两种。
模拟放大是指将信号经过模拟电路的处理，通过模拟电路的放大器进行放大。
该方法需要受到外界环境的影响最小，但是对于信号的干扰和非线性衰减造成的失真等问题也比较大。
数字放大是指将数字化的信号进行处理并放大。
数字放大的优势在于其可以对信号进行数字化处理，从而获得更高精确度的信号，同时，数字放大也能够通过数字软件进行实时处理，对信号进行分析和记录，具有较高的灵活性和便捷性。
但是数字放大对于信号样本率、量化精度等方面的要求也较高。
实验验证在微弱电信号的识别和放大技术的研究方面，实验验证也非常重要。
微弱信号检测技术的原理及应用(含卡尔曼滤波与维纳滤波)
微弱信号检测技术的原理及应用2018年1月一、微弱信号检测的基本原理、方法及技术在自然现象和规律的科学研究和工程实践中，经常会遇到需要检测诸如地震的波形和波速、材料分析时测定荧光光强、卫星信号的接收、红外探测以及生物电信号测量等。
这些测量量被强背景噪声或检测电路的噪声所淹没，无法用传统的测量方法检测出来。
微弱信号，为了检测被背景噪声淹没的微弱信号，人们进行了长期的研究工作，分析背景噪声产生的原因和规律，研究被测信号的特点、相关性以及噪声的统计特性，以寻找出从背景噪声中检测出目标信号的方法。
微弱信号检测技术的首要任务是提高信噪比，这就需要采用电子学、信息论和物理学的方法，以便从强噪声中检测出有用的微弱信号。
微弱信号检测技术不同于一般的检测技术，主要是考虑如何抑制噪声和提高信嗓比，因此可以说，微弱信号检测是一门专门抑制噪声的技术。
抑制噪声的现代信号处理手段的理论基础是概率论、数理统计和非线性科学。
1、经典检测与估计理论时期这一时期检测理论主要是建立在统计学家工作的基础上的。
美国科学家WienerN .将随机过程和数理统计的观点引入到通信和控制系统中，提出了信息传输和处理过程的统计本质，建立了最佳线性滤波理论，即维纳滤波理论。
NorthD.O.于1943年提出以输出最大信噪比为准则的匹配滤波器理论；1946年卡切尼科夫(BA.K)提出了错误判决概率为最小的理想接收机理论，证明了理想接收机应在其输出端重现出后验概率为最大的信号，即是将最大后验概率准则作为一个最佳准则。
1950年在仙农信息理论的基础上，WoodwardP.M.把信息量的概念用于雷达信号的检测中，提出了理想接收机应能从接收到的信号加噪声的混合波形中提取尽可能多的有用信息。
但要知道后验概率分布。
所以，理想接收机应该是一个计算后验概率分布的装里。
1953年以后，人们直接利用统计推断中的判决和统计理论来研究雷达信号检测和参盘估计。
密德尔顿(Middleton D)等用贝叶斯准则(最小风险准则)来处理最佳接收问题，并使各种最佳准则统一于风险理论。
微弱信号检测技术第四讲锁定放大技术
(1)n1 n1 2n 1
cos(2nw0t)
• 滤波器LPF输出为：
u0 (t)
2VsVr
cos q
• 3、 x(t)为正弦波含单频噪声，r(t)为正弦 波
x(t)=Vscos(w0t+q)+ Vncos(wnt+a) r(t)= Vrcosw0t=cosw0t (Let Vr=1)
• x(t)与r(t)相乘，结果为： up(t)=x(t). r(t)
20 log( OVL ) MDS
dB)
• 三种动态范围的关系
Di Ds Do
OVL
动 态 贮 备 Ds
总 动 态 范 围 Di FS
输 出 动 态 范 围 内 Do
MDS
• 例：锁定放大器的满刻度输出为1V，这时 的输入信号电平为1uV。当输入端附加噪声 的峰值大到0.45mV，出现过载。将锁定放 大器的输入端短路，用记录仪记录的输出 长时间漂移电压为2.4mV。试求该锁定放大 器的输出动态范围、输入总动态范围和动 态储备。
• 时间常数RC通常做成可调的，以适应不 同被测信号的频率特性需求。
4.3.2 正交矢量型锁定放大器
• 采用两组相敏检测器和LPF，实现同时 输出同相分量和正交分量。
第二组相敏检测器的参考输入的相位与第一组相 敏检测器的参考输入的相位相差90°。第一组相敏检
测器的参考输入的相位为q (0°~360°)，第二组的
4.4.1 LIA的主要性能指标
• 1、过载电平OVL ----LIA的测量上限 系统从出现非线性临界状态时对应的输
入电平。 当输入信号或噪声的幅值超过过载电平
时，系统将引起非线性失真。
• 2、最小可检测电平MDS----LIA的测量下限 输出端能辨别的最小输入信号。 MDS取决于系统的漂移（温漂和时漂），
微弱信号检测的原理和方法
窄带通滤波器的实现方式很多：
常见的有双T选频，LC调谐，晶体窄带滤波器等， 其中双T选频可以做到相对带宽等于千分之几左 右（f0为带通滤波器的中心频率）
晶体窄带滤波器可以做到万分之几左右。
即使是这样，这些滤波器的带宽还嫌太宽，
因为这种方法不能检测深埋在噪声中的信号，通常 它只用在对噪声特性要求不很高的场合。
2 )]
两信号相乘后，通过积分器进行积分，
假定积分器的积分时间常数为T，而且积分时间
也取ｔ＝T， T＝ 2
V (t) 则： s0
1
T
T 0
Kv
Vs1V2 2
[cos(1
2 )
cos(2
t
1
2 )]dt
Kv 2
Vs1V2
cos(1
2)
由上式可见，锁定接收法最后得到的是直流输
出信号，而且这个直流信号的大小和两信号的
白噪声：当其通过一个电压传输系数为Kv，
带宽为B=
f
-
2
f
的系统后，
1
则输出噪声为 ：
En20
f2 f`1
df
( K v2为常数)
K
2 v
En2i f in
( f2
f1 )
K
2 v
En2i f in
B
●由上式可以看出：
噪声输出总功率与系统的带宽成正比，
通过减小系统带宽来减小输出的白噪声功率。
之间满足下述关系：
f t 1
为了检测单次信号，要求滤波器的带宽B大于单
次信号的频宽，即 ： B f
因为： ∴
SNIR fin B
fin 1 SNIR t
B 1 t
即： B fin SNIR
微弱信号放大电路的设计
微弱信号放大电路的设计一、引言微弱信号放大电路是电子工程中非常重要的一个领域，因为很多传感器所产生的信号都非常微弱，需要通过放大电路来增强信号的幅度，以便于后续的处理和分析。
本篇文章旨在介绍微弱信号放大电路的设计方法和注意事项。
二、基本原理微弱信号放大电路的基本原理是利用放大器将输入信号的幅度增加到需要的水平。
一般来说，放大器有两种基本类型：单极性和双极性。
单极性放大器只能将正半周期或负半周期中的一个进行放大，而双极性放大器则可以将整个周期都进行放大。
在设计微弱信号放大电路时，需要考虑到以下几个因素：1. 噪声：由于输入信号非常微弱，所以任何形式的噪声都会对输出结果产生影响。
因此，在设计中需要采取措施来降低噪声。
2. 带宽：为了保证输出结果尽可能真实地反映输入信号，需要确保电路具有足够宽的带宽。
3. 稳定性：由于环境条件可能发生变化，比如温度、湿度等，因此需要确保电路的稳定性。
三、微弱信号放大电路的设计步骤1. 确定输入信号的幅度和频率范围：这可以帮助确定放大器的增益和带宽。
2. 选择合适的放大器类型：根据输入信号的特点和需求，选择单极性或双极性放大器。
3. 计算放大器的增益：根据输入信号的幅度和输出信号要求的幅度，计算出所需的增益。
4. 计算放大器的带宽：根据输入信号的频率范围和输出信号要求的频率范围，计算出所需的带宽。
5. 选择合适的元件：根据放大器类型、增益和带宽要求，选择合适的元件，比如运算放大器、电容、电阻等。
6. 进行仿真和测试：使用仿真软件或实际测试来验证设计结果是否符合要求。
四、微弱信号放大电路设计中需要注意的事项1. 噪声控制：在设计中需要采取措施来降低噪声。
比如可以使用低噪声元件、减小元件之间连接线路长度等方法。
2. 稳定性控制：由于环境条件可能发生变化，比如温度、湿度等，因此需要确保电路的稳定性。
可以采用负反馈等方法来增强电路的稳定性。
3. 元件选择：在选择元件时需要考虑到元件的参数是否符合要求，比如电容的容值、电阻的阻值等。
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计
微弱信号检测装置是一种用于检测和放大微弱信号的设备。
它在很多领域中都有重要的应用，如空间科学、生物医学、无线通信等。
本文将从设计原理、关键技术和应用场景三个方面对微弱信号检测装置进行浅析。
设计原理：
微弱信号检测装置的设计原理主要基于放大器电路和噪声处理技术。
放大器电路是微弱信号检测装置的核心部件，它可以将微弱信号放大到足够强度以便进行后续处理。
常用的放大器电路包括放大器阵列、差分放大器等，它们可以提高信号的信噪比，从而提高检测的灵敏度。
噪声处理技术是微弱信号检测的关键。
由于微弱信号往往被噪声干扰，所以必须采用滤波、降噪等技术来减小噪声对信号的影响。
常用的噪声处理技术有前置滤波、数字滤波、自适应滤波等。
应用场景：
微弱信号检测装置在很多领域中都有广泛的应用。
在空间科学中，微弱信号检测装置可以用于接收和处理来自太空的微弱信号，如宇宙射线、星光等。
在生物医学中，微弱信号检测装置可以用于生物体内微弱信号的检测，如脑电图、心电图等。
在无线通信中，微弱信号检测装置可以用于接收和处理无线电波信号，如手机信号、WiFi信号等。
这些应用场景都需要高灵敏度、低功耗、高可靠性的微弱信号检测装置。
微弱信号检测装置是一种用于检测和放大微弱信号的设备，其设计原理基于放大器电路和噪声处理技术。
关键技术包括低噪声设计、高增益设计和高速信号处理技术。
应用场景包括空间科学、生物医学和无线通信等。
未来随着科技的发展，微弱信号检测装置将会发展出更加高效、高灵敏度的新型装置。
微弱信号放大电路的设计
微弱信号放大电路的设计引言在现代电子技术中，微弱信号的放大是一项非常重要的技术。
无论是在通信系统、医疗设备还是科学实验中，都需要对微弱信号进行放大以便于后续处理和分析。
本文将探讨微弱信号放大电路的设计原理、方法和技术要点。
微弱信号放大电路的重要性微弱信号放大电路的设计是电子技术领域中的核心问题之一。
微弱信号常常受到各种干扰和噪声的干扰，需要经过放大才能得到准确的测量结果。
因此，设计一种高性能的微弱信号放大电路是非常必要的。
设计目标设计微弱信号放大电路时，需要考虑以下几个目标：1.高增益：放大倍数越大，信号放大效果越好。
2.低噪声：尽量减小电路本身引入的噪声，以避免对微弱信号产生干扰。
3.幅频特性：保持电路在一定频率范围内的放大倍数稳定。
4.直流稳定性：保持电路在直流工作点上的稳定性，避免信号偏移。
5.低功耗：尽量减小电路的功耗，提高电路的效率。
设计原理微弱信号放大电路的设计原理主要包括以下几个方面：1.放大器类型的选择：根据应用需求选择合适的放大器类型，常见的有共射放大器、共基放大器和共集放大器。
2.反馈电路的应用：通过合理选择反馈电阻和电容来控制放大倍数和频率响应，并提高电路的稳定性。
3.噪声分析和抑制：通过降低电路本身的噪声来提高信号与噪声的比值。
4.负载匹配：保证负载与放大器之间的匹配，提高信号传输的效率。
5.电源稳定性：保证电源电压的稳定性，避免对信号放大产生影响。
设计方法在进行微弱信号放大电路的设计时，可以采用以下几个方法：1.参考已有设计方案：查阅相关文献和资料，了解已有设计方案的性能指标和实现方法，从中找到适合自己应用的方案。
2.仿真和优化：使用电子设计自动化(EDA)软件进行电路仿真，通过调整电路参数和拓扑结构来优化电路性能。
3.实验验证：通过实际电路搭建和测试，验证设计方案的可行性和性能指标是否满足要求。
4.反馈调整：根据实际测试结果，进行反馈调整，进一步优化电路性能。
电路设计要点在微弱信号放大电路的设计中，有以下几个关键要点需要注意：超前放大器的设计要点1.输入信号的阻抗：保持输入信号的阻抗与信号源的阻抗匹配，以最大限度地传输信号能量。
信号放大原理
信号放大原理以信号放大原理为标题，我们来探讨一下信号放大的原理及其应用。
信号放大是一种将弱信号转变为强信号的过程，是电子技术中非常重要的一部分。
信号放大的原理基于电子器件的特性，主要是利用放大器对信号进行放大。
放大器是一种能够增加信号幅度的电子设备，它的输入和输出之间存在一定的关系。
放大器的输入信号一般为弱信号，经过放大器放大后，输出信号的幅度会比输入信号大很多倍。
放大器的放大倍数可以通过改变放大器的电路结构和参数来调节。
信号放大原理的关键在于如何保持信号的准确性和稳定性。
首先，放大器需要具备足够的增益，这样才能将弱信号放大到足够的幅度。
其次，放大器需要具备良好的线性特性，即输入信号和输出信号之间的关系应该是线性的，不应该产生失真。
此外，放大器还需要具备高输入阻抗和低输出阻抗，以确保信号的准确传输和驱动能力。
信号放大的应用非常广泛，几乎涵盖了电子技术的各个领域。
在通信领域，信号放大器被广泛应用于无线电、电视、电话等系统中，用于增强信号的传输距离和质量。
在音频领域，放大器被用于扩音器、功放等设备中，用于放大音频信号，使其能够驱动扬声器等输出设备。
在医学设备中，信号放大器被用于生物电信号的检测和放大，如心电图仪、脑电图仪等。
在科学研究中，信号放大器被用于实验仪器中，用于放大实验信号，提高信号的灵敏度。
信号放大不仅有助于信号的传输和检测，还可以改善信号的质量和稳定性。
在信号传输过程中，由于信号受到噪声和干扰的影响，信号的幅度会逐渐减小，甚至消失。
通过信号放大，可以将弱信号放大到足够的幅度，使其能够被接收和处理。
此外，信号放大还可以提高信号的信噪比，减小信号中的噪声干扰，从而提高信号的清晰度和可靠性。
总结起来，信号放大是电子技术中一项重要的技术，通过放大器将弱信号转变为强信号。
信号放大的原理基于电子器件的特性，需要具备足够的增益、良好的线性特性、高输入阻抗和低输出阻抗。
信号放大在通信、音频、医学和科学研究等领域具有广泛的应用，可以改善信号的传输质量和稳定性，提高信号的清晰度和可靠性。
微弱信号检测技术的原理及应用
微弱信号检测技术的原理及应用随着科技的发展，人们对于信息的敏感度在不断地提升。
而在信息的传输中，信号的检测是至关重要的一环。
微弱信号检测技术就是为了能够检测到那些非常微弱的信号而研究出来的一种技术。
本文将会介绍微弱信号检测技术的原理及应用。
一、微弱信号检测技术的原理微弱信号检测技术的原理主要基于信号的增强和噪声的下降。
在信号增强上，主要是通过信号的处理和滤波来实现的。
在噪声的下降上，主要是通过降噪处理和信噪比的提高来实现的。
1. 信号的处理和滤波在信号处理和滤波中，主要的思路就是将信号进行处理，从而去除掉可能会影响检测准确度的那一部分，并增强信号带来的信息和特征。
目前，信号处理和滤波主要是通过数字信号处理和模拟信号处理来实现的。
数字信号处理主要是通过对信号进行抽样和量化，而后通过数字滤波器、数字滤波器组合或者数字滤波器与模拟滤波器的组合来实现信号的滤波和增强。
模拟信号处理则是通过对信号进行直接处理来达到滤波和增强的目的。
模拟滤波器的最主要目标就是对信号过滤并提高信号的幅度。
2. 降噪处理和信噪比提高噪声在信号检测和传输中是非常普遍的，它可通过无线电波、用户感知以及地球上的其他电磁辐射形式进行传播。
在降噪处理中，主要是通过去噪的方式将噪声去除。
主要的去噪方法有多项式拟合、小波去噪以及基于深度学习的去噪方法。
在信噪比提高方面，主要是利用增益放大器和滤波器来实现的。
通过增益放大器可以将信号的幅度放大，提高信号的强度，而滤波器可以去除波形中一些噪声或者干扰，从而提高信号的质量。
二、微弱信号检测技术的应用微弱信号检测技术，目前在多个领域都有广泛的应用。
以下是几个具体的应用场景。
1. 医学检测微弱信号检测技术在医学检测中有着广泛应用。
例如，在心电图中，微弱信号检测技术可以帮助医生检测出心脏病的症状并提供对应的治疗方法；在脑电图检测中，可以检测出一些脑病的情况。
2. 通信领域在通信领域，微弱信号检测技术可以帮助信号的传输和接收。
信号放大器提高微弱信号强度
信号放大器提高微弱信号强度信号放大器提高微弱信号强度信号放大器是一种电子设备，用于放大低信号强度到更高的级别，以提高信号传输的质量和稳定性。
它在各种应用中都扮演着重要的角色，从通信系统到音频设备，都需要信号放大器来增强微弱信号的强度。
一、信号放大器的原理和工作方式信号放大器的基本原理是利用放大电路将输入信号增加到所需的输出水平。
放大电路通常由放大器管或操作放大器等元件组成。
当微弱的输入信号通过放大器时，放大器会根据其特定的电流、电压放大倍数来增加信号的幅度。
放大后的信号会在输出端通过连接到其他设备或传输介质。
信号放大器的工作方式可以分为两种：电压放大和功率放大。
电压放大器主要用于音频和低频信号处理，它们将输入信号的电压增加到更高的水平，并保持输出信号与输入信号之间的线性关系。
功率放大器则主要用于增加信号的功率级别，以提供足够的驱动能力给负载。
二、应用领域及性能要求信号放大器在各种领域均起到关键作用，以下是几个常见的应用领域：1. 通信系统：在电信领域，信号放大器用于增强信号传输距离，减少信号损耗，并提高通信质量和可靠性。
2. 音频设备：放大器在音响和音乐设备中广泛使用，用于放大音频信号，提供更高的音量和更好的音质。
3. 医疗设备：放大器在医疗设备中被用于放大微弱生物电信号，如心电图和脑电图，以便医生能够准确诊断和监测患者的健康情况。
4. 科学仪器：在实验室和科学研究中，放大器用于将微弱信号放大到能够检测和分析的水平，以研究物质性质和现象。
信号放大器在这些领域中具有一些共同的性能要求：1. 增益：信号放大器应该能够根据需要提供适当的放大倍数，同时保持输入和输出信号之间的线性关系。
2. 带宽：放大器的带宽决定了它能够增强的频率范围。
不同应用需要不同的带宽要求。
3. 低噪声：信号放大器应该尽量减少噪声的引入，以确保放大后的信号不被噪声干扰。
4. 稳定性：放大器应该能够在各种工作条件下保持稳定的放大性能，避免输出信号的变化或失真。
微弱信号检测的前置放大电路
3.2 工频噪声和环境噪声的隔离
工频噪声是影响电路的主要噪声，通常可 通过电路的电源传递到电路中。为了减少 这种影响，在电路设计时应在连接电源处 增加旁路电容，隔离电源的交流噪声。除 了这些措施外，为了滤除50Hz 的工频干扰， 还可以在模数转换时采用具有50Hz 陷波的 模数转换器。另外，数字电路部分与模拟 电路部分分别接地，尽量减少模拟电路的 接地点同时采用画圈接地的方法都可以有 效的隔离噪声。
电路中的仪表放大级通常设计为程控放大倍数的结构，通过程控开关 调整反馈电阻的大小，从而改变放大倍数。为了对数字电路和模拟电 路进行隔离，程控开关选用光偶开关。为了提高仪表放大器的性能， 可以选用集成仪表放大器。很多公司提供了不同类型的集成仪表放大 器，如INA127，它内部集成了仪表放大器的主要结构，有很好的对 称性，可通过改变外接电阻的大小改变放大倍数。PGA202 是一款可 程控放大倍数的仪用放大器，应用它可以简化电路结构，但PGA202 需要搭建差分输入级，这样就降低了共模抑制能力。2007 年末ADI 公司推出的AD8253 芯片集以上两种芯片的优点于一身，不但集成 了完整的仪表放大电路，还集成了程控放大倍数的逻辑电路，是微弱 信号检测前置放大电路的理想选择。
9
图3 PGA202 的内部结构
10
在图 3 中可以看到， A0 和A1 为数字程控信号 的输入端，控制PGA202 中集成的前置逻辑电路， 通过改变A0、A1 的值可以使仪表运算放大器的 倍数在1、10、100 和1000 之间改变。
4.2 滤波器的设计
为了加强滤波器滤除噪声的能力，笔者采用了二 阶低通滤波器，并在滤波器的设计过程中选择了 同样的电容电阻组合。滤波器的截止频率可通过 公式RC2 f 1 0 0 ω = π = 来进行计算，由于 生物传感器的信号多为低频信号，因此可以将低 通滤波器的截止频率设计的低一些。在笔者所设 计的电路中，电阻值100kΩ，电容值33nF，截 止频率为48Hz。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《微弱信号检测与放大》摘要：微弱信号常常被混杂在大量的噪音中,改善信噪比就是对其检测的目的，从而恢复信号的幅度。
因为信号具备周期性、相关性,而噪声具有随机性，所以采用相关检测技术时可以把信号中的噪声给排除掉。
在微弱信号检测程中，一般是通过一定的传感器将许多非电量的微小变化变换成电信号来进行放大再显示和记录的。
由于这些微小变化通过传感器转变成的电信号也十分微弱，可能是VV甚至V或更少。
对于这些弱信号的检测时，噪声是其主要干扰，它无处不在。
微弱信号检测的目的是利用电子学的、信息论的和物理学的方法分析噪声的原因及其统计规律研究被检测量信号的特点及其相干性利用现代电子技术实现理论方法过程，从而将混杂在背景噪音中的信号检测出来。
关键词：微弱信号；检测；放大；噪声1前言测量技术中的一个综合性的技术分支就是微弱信号检测放大，它利用电子学、信息论和物理学的方法，分析噪声产生的原因和规律，研究被测信号的特征和相关性，检出并恢复被背景噪声掩盖的微弱信号。
这门技术研究的重点是如何从强噪声中提取有用信号，从而探索采用新技术和新方法来提高检测输出信号的信噪比。
微弱信号检测放大目前在理论方面重点研究的内容有：a.噪声理论和模型及噪声的克服途径；b.应用功率谱方法解决单次信号的捕获；c.少量积累平均，极大改善信噪比的方法；d.快速瞬变的处理；e.对低占空比信号的再现；f.测量时间减少及随机信号的平均；g.改善传感器的噪声特性；h.模拟锁相量化与数字平均技术结合。
2.微弱信号检测放大的原理微弱信号检测技术就是研究噪声与信号的不同特性，根据噪声与信号的这些特性来拟定检测方法，达到从噪声中检测信号的目的。
微弱信号检测放大的关键在于抑制噪声恢复、增强和提取有用信号即提高其信噪改善比SNIR。
根据下式信噪改善比（SNIR）定义即输出信噪比（S/N）0与输入信噪比（S/N）i之比。
（SNIR）越大即表示处理噪声的能力越强，检测的水平越高。
3微弱信号检测放大的特点1）在较低的信噪比中检测微弱信号。
造成信噪比低的原因，一方面是因为特征信号本身十分微弱；另一方面是因为强噪声干扰使得信噪比降低。
如在机械设备处于故障早期阶段时，往往以某种方式与其它信源信号混合的故障对应的各类特征信号，使得特征信号相当微弱；在设备在工作时，又有强噪声干扰。
因此，特征信号基本为低信噪比的微弱信号。
2）要求检测具有实时性和快速性。
工程实际中所采集的数据长度或持续时间一般会受到限制，这种在较短数据长度下的微弱信号检测在诸如雷达、通讯、地震、工业测量、声纳、机械系统实时监控等领域具有着广泛的需求。
4微弱信号检测的方法研究微弱特征信号检测方法各种各样，从传统的相关检测、频谱分析、取样积分和时域平均方法到新近发展起来的神经网络、小波分析理论、混沌振子、随机共振、高阶统计量等方法，在微弱特征信号检测中有着广泛的应用。
具体来说，用的较多的有以下几种：1）时域检测法微弱特征信号的时域检测方法主要有相关检测、取样积分与数字式平均、时域平均等方法。
1.1 相关检测：相关检测主要是对信号和噪声进行相关性分析，主要物理量是相关函数R(τ)。
确定性信号的不同时刻取值有较强的相关性；而对干扰噪声，因为其随机性较强，不同时刻取值的相关性一般较差。
利用这一差异，把确定性信号和干扰噪声区分开来。
相关检测包括互相关法和自相关法，互相关法用互相关函数来度量两个随机过程间的相关性；而自相关法通过自相关函数度量同一个随机过程前后的相关性。
相比自相关法，互相关法提取信号能力越强，对噪声抑制得较彻底。
一般，互相关是根据接收信号的重复周期或已知频率，在接收端发出与待测信号频率相同的参考信号，将参考信号与混有噪声的输入信号进行相关。
1.2 取样积分与数字式平均这两种方法的工作原理是根据恢复信号的精度要求，将各个信号周期分为若干的时间间隔，再对这些分隔信号进行取样，并将各周期中处于相同位置的取样信号进行平均或积分。
用模拟电路来实现取样积分的过程，用计算机的数字处理方式来实现数字式平均的过程。
取样积分技术含有取样和积分两个连续过程，其基本原理如下图所示，待测信号x(t)= S(t)+ n(t)经过放大输入到取样开关，r(t)是与待测信号同频的参考信号或待测信号本身。
触发电路根据参考信号波形情况（如幅度或是上升速率）形成脉冲信号，再经过延时后，生成一定宽度的取样脉冲，在取样开关K的控制下，来完成对输入信号x(t)的取样，但是积分仅在取样时间内进行，它其余时间积分结果处于保持状态。
1.3 时域平均：信号时域平均处理，这一过程是从混有噪声干扰的复杂周期信号中提取有效周期分量的过程，作用是可以抑制混杂于信号中的随机干扰，消除与给定频率无关的信号分量，比如噪声和无关的周期信号，提取与给定频率有关的周期信号。
因此，这种方法能在噪声环境下工作，提高分析信号的信噪比。
２）.频域检测法这是最常用的一种频域检测法，它用于从背景噪声中提取出信号的特征频率成分，较多地用于微弱周期信号的检测。
应用傅立叶变换的频谱分析将时域问题转换为频域问题，其原理是把复杂的时间形成波形，经傅立叶变换为若干单一的谐波分量后来研究，以获得信号的频率结构与各谐波幅值、相位、功率及能量和频率之间的关系。
这是用于研究平稳随机过程性能的一种信号处理技术。
常用的频谱分析方法有多种，主要包括幅值谱分析、功率谱分析和相位谱分析等。
分辨率Δf在频谱分析中是个很重要的参数，它取决于所分析信号的时间长度T(T•Δf = 1)，微弱信号检测放大性能与观测时间成正比。
举个例子，假定观测的正弦信号S(t)=Asin(ωt)，淹没在方差为σ2的白噪声中，则检测性能正比于A2/(2σ2Δf )，频域分辨率Δf将全频带分成了以Δf为带宽的小频带。
当噪声为白噪声时，每个小带内的噪声能量相等，并且随着Δf的减小而下降，并不依赖于Δf。
所以，时间长度T越长，Δf 就越小，频率分辨率越高，这就可以将很小的频率确定的正弦信号成功检测出来。
３）时频分析法因为时域检测和频域检测无法表述信号的时间- 频率的局部性质，而这种性质是非平稳信号最根本的性质。
时频分析是非平稳信号处理的重要手段。
时频分析运用时间－频率联合表示信号，将一维的时间信号映射到一个二维的时频平面，全面反映观测信号的时间- 频率联合特征，在时频域内对信号进行分析，从而掌握信号的时域及频域信息，而且可以清楚地了解信号的频率随时间有规律的变化。
时频分析的基本要求是建立一个分布函数，要求这个函数能够同时用时间和频率描述信号能量密度，并且还可以用来计算特定频率和时间范围内的能量分布，以及特定时刻的频率密度和该分布函数的不同阶矩，比如平均条件频率等。
在常用的时频分析工具中，小波变换和短时Fourier变换应用最为广泛。
这是因为短时Fourier变换采用了信号的线性变换方法，而小波变换具有多分辨率分析的特点，在分析包含有多个分量的信号时，不仅能够抑制交叉项的产生，同时也具有较小的计算量；小波变换在时频两域都具有表征信号局部特征的能力，是一种窗口大小固定不变，其形状可改变，时间窗、频率窗都可以改变的时频局部化分析的一种方法；在高频部分具有较高时间分辨率和较低频率分辨率，在低频部分具有较高频率分辨率和较低时间分辨率。
４）基于非线性理论的检测法传统的频域、时域或时频分析方法通常以线性理论为主，在滤去噪声后，信号有所失真。
近年来，随着非线性理论的发展，利用非线性系统特有性质来检测不稳定、非平衡的状态中微弱信号成为了可能。
现在，基于非线性理论的微弱信号检测放大方法主要包括高阶谱分析、经验模式分解、神经网络、差分振子法、混沌理论方法、随机共振方法等。
高阶谱分析法可以有效抑制信号中的非高斯、非相关噪声，并保留了信号中的相位信息。
经验模式的分解能将复杂的非线性、非平稳信号分解成为固有模态函数，来获得了完整的时频信息。
混沌理论法、差分振子法则是利用非线性动力学对初值的敏感性、噪声免疫力来进行的微弱信号检测，在抑制噪声的同时，信号却未被削弱，能有效降低噪声干扰，来进行高灵敏度测量。
待测微弱信号频率已知的情况下，可用特定的微弱信号检测对应的特定的检测系统。
与其他微弱信号检测方法相比，随机共振是利用噪声，而不是抑制噪声。
作用于某一类非线性系统噪声干扰下的信号，它和噪声在非线性系统的共同作用下，就会发生噪声能量向信号能量的转移，信号幅值增大，产生了类似力学中的共振输出，提高了系统信噪比。
一般的随机共振系统结构框图如下图所示常规的随机共振系统结构框图５微弱信号检测放大与处理的研究方向近几年来，随着信号检测与处理中引入了基于非线性动力学系统的数学理论，如混沌理论、神经网络、随机共振原理等，在微弱信号检测放大领域，利用非线性动力学系统独有性质的检测微弱信号的方法渐渐显现出优势。
比如混沌测量法，它具有极高的测量灵敏度，以及对任何零均值噪声都具有极强的免疫力的特征，很好的解决了关于任何零均值噪声背景下微弱信号的参数难以估计的问题；早期，机械设备故障预示和诊断中应用随机共振的方法，用噪声的部分能量转化为信号能量来检测微弱特征信号，从而提高了诊断的准确率。
随着信号检测与处理中非线性理论和方法的广泛应用，非线性分析法已经成为未来微弱信号检测研究的主要趋势之一。
由于微弱信号噪声的种类较多，如微弱脉冲信号、微弱周期信号、微弱非周期信号、冲击信号，噪声有如限带噪声、窄带噪声、白噪声、高斯噪声等，由于不同特性的信号和噪声混合，造成了待测信号的复杂。
而采用单一的检测方法，检测门限过高，有限地改善信噪比。
在实际检测中，充分利用，结合多种检测方法检测微弱信号已逐渐成为一种趋势。
如将小波方法与频谱分析方法结合，先利用小波变换，来对信号进行相干积累，随后用周期谱方法对积累信号进行估计，可以有效的改善信号的检测能力。
6结语微弱信号检测放大是一门研究如何从复杂噪声背景中提取微弱特征信号的技术，论文分析了基于线性理论的时域、频域以及时频域等各种微弱信号检测放大的方法与应用，在基于非线性理论的检测法中着重阐述了随机共振法。
随着计算机技术、微电子技术、信息理论的发展，微弱信号检测放大在医疗、军事、生物、航空、生产等领域的广泛应用促进了人们不断研究与探索微弱特征信号检测放大的新理论、新方法，期望能更加快速、更加准确地从复杂噪声背景中检测出微弱特征信号。
参考文献[1] 兰瑞明.弱信号检测方法研究[D].成都：电子科技大学，2005.[2] 李楠.刘福.微弱信号检测的3种非线性方法[J].电力自动化设备,2008.[3] 李舜酩等.微弱振动信号的谐波小波频域提取[J]. 西安交通大学学报, 2004.[4] 高晋占.微弱信号检测[M]. 北京: 清华大学出版社, 2004.[5] 于丽霞.微弱信号检测技术综述[J]. 信息技术, 2007.。
