柴油机拆装与实操指导书
柴油机拆装与实操指导书能源与动力工程学院动力工程实验室一、实验目的根据教学进度的安排和专业课程的需求，热能与动力工程专业的学生在进入专业学习的开始，应当了解和掌握柴油机的结构、各系统的组成和功能、柴油机拆装的程序、它们之间的运动关系和配合间隙、专用工具和测量仪表的使用、柴油机技术参数的检查与调整、常见故障分析与排除等内容；学生通过实验是将以前掌握的基础知识与典型的动力机械结合起来，在这里能够得到实践；同时也是学生拓展知识、开阔视野、理论与实践相结合的实际应用。
实验主要目的就是对学生进行专业技术知识的传授和学生动手能力的培养。
二、实验的项目和内容（一）实验的项目有：1．学生以小组为单位，拆卸一台缸径为Ф250、或Ф240、或Ф300的6缸船舶柴油机，按系统进行零部件分解、清洗与测量，然后再组装起来。
柴油机进行必要的参数检查与调整，包括配气正时检查、气阀间隙检查与调整、供油提前角检查与调整、喷油器启阀压力检查与调整和雾化试验、增压器拆装间隙等参数，使柴油机处于相对完好的状态。
2．学会正确使用外经千分尺、内经百分表、塞尺等量具，分别测量气缸套、活塞、活塞环、活塞销、连杆轴承大小端、主轴颈、主轴承、曲柄销等零件的实际尺寸，记录各数据并分析出其圆度和圆柱度，再根据测取的数据计算各运动副的配合间隙，查标准进行各运动副的状态分析。
3．正确使用曲轴拐挡表，按规定的曲柄臂测量部位，检查测量曲轴拐挡差。
并进行曲轴轴线的状态分析。
4．进行机械调速器、空气分配器、废气涡轮增压器等部件的拆装。
5．在轮机综合实验室进行实际操作，了解轮机机舱各系统主要设备的基本操作、维护和管理方法，并绘出机舱主要设备布置图。
（二）实验的内容有：1．了解船舶柴油机各系统的总体布置、外部特征和基本概念。
2．了解柴油机主要运动件（曲轴、活塞、活塞环、连杆、轴承）的各部位名称；了解它们的构造特点、动作原理、装配工艺要求。
3．了解柴油机主要固定部件（气缸套、气缸盖、机体、机座）的结构形式特点、材料和安装要求。
电机学及拆装实训报告
一、实训目的电机学及拆装实训的目的是让学生通过实际操作，深入理解电机的基本结构、工作原理以及电机的维护和维修技术。
通过本次实训，学生能够掌握电机的拆装步骤、注意事项，提高动手能力，增强对电机相关知识的实践应用能力。
二、实训背景电机作为工业生产中不可或缺的动力设备，其性能直接影响着生产效率。
为了让学生更好地了解电机，掌握电机拆装技能，我们组织了本次电机学及拆装实训。
三、实训内容1. 电机基本结构及工作原理实训首先介绍了电机的结构，包括定子、转子、轴承、端盖等主要部件。
然后详细讲解了电机的工作原理，即利用电磁感应原理，将电能转换为机械能。
2. 电机拆装步骤（1）准备工作：准备好拆装所需的工具，如螺丝刀、扳手、钳子等。
（2）拆装顺序：首先拆下电机端盖，然后拆卸轴承、定子、转子等部件。
（3）注意事项：在拆装过程中，注意保护电机内部元件，避免损坏。
3. 电机组装步骤（1）准备工作：准备好组装所需的工具和材料。
（2）组装顺序：首先组装转子，然后安装轴承、定子，最后组装端盖。
（3）注意事项：在组装过程中，注意各部件的配合，确保电机性能。
四、实训过程1. 实训前，教师简要介绍了电机的基本知识，让学生对电机有一个初步的了解。
2. 学生分组进行拆装实训，每组由一名指导教师负责。
3. 在拆装过程中，指导教师详细讲解每个步骤的操作要领，确保学生掌握拆装技巧。
4. 学生在拆装过程中遇到问题，及时向指导教师请教。
5. 实训结束后，教师组织学生进行交流，总结实训过程中的收获与不足。
五、实训结果1. 学生掌握了电机的结构、工作原理及拆装步骤。
2. 学生提高了动手能力，熟悉了电机拆装工具的使用。
3. 学生增强了团队协作意识，学会了互相帮助、共同进步。
4. 学生对电机拆装过程中遇到的问题进行了深入思考，提高了分析问题和解决问题的能力。
六、实训体会通过本次电机学及拆装实训，我深刻认识到以下几方面：1. 电机拆装实训是一项实践性很强的活动，有助于提高学生的动手能力。
设备拆装搬运实施方案

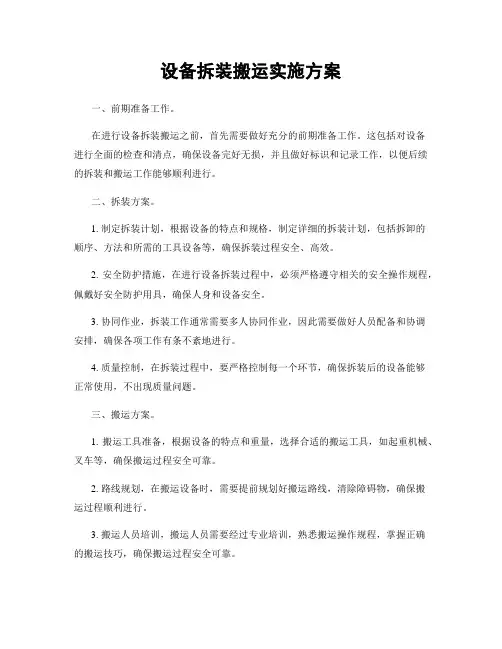

设备拆装搬运实施方案
一、前期准备工作。
在进行设备拆装搬运之前，首先需要做好充分的前期准备工作。
这包括对设备
进行全面的检查和清点，确保设备完好无损，并且做好标识和记录工作，以便后续的拆装和搬运工作能够顺利进行。
二、拆装方案。
1. 制定拆装计划，根据设备的特点和规格，制定详细的拆装计划，包括拆卸的
顺序、方法和所需的工具设备等，确保拆装过程安全、高效。
2. 安全防护措施，在进行设备拆装过程中，必须严格遵守相关的安全操作规程，佩戴好安全防护用具，确保人身和设备安全。
3. 协同作业，拆装工作通常需要多人协同作业，因此需要做好人员配备和协调
安排，确保各项工作有条不紊地进行。
4. 质量控制，在拆装过程中，要严格控制每一个环节，确保拆装后的设备能够
正常使用，不出现质量问题。
三、搬运方案。
1. 搬运工具准备，根据设备的特点和重量，选择合适的搬运工具，如起重机械、叉车等，确保搬运过程安全可靠。
2. 路线规划，在搬运设备时，需要提前规划好搬运路线，清除障碍物，确保搬
运过程顺利进行。
3. 搬运人员培训，搬运人员需要经过专业培训，熟悉搬运操作规程，掌握正确
的搬运技巧，确保搬运过程安全可靠。
4. 现场指挥，在搬运过程中，需要有专人负责现场指挥，协调搬运人员和设备，确保搬运过程顺利进行。
四、总结。
设备拆装搬运是一项复杂的工作，需要充分的前期准备和详细的实施方案。
只
有严格按照计划进行，做好安全防护和质量控制，才能确保设备拆装搬运工作顺利完成。
希望以上方案能够为您的工作提供一些帮助，谢谢！。
动力设备的拆装实训报告
一、前言动力设备作为现代工业生产中不可或缺的设备，其拆装与维护是保证设备正常运行的重要环节。
为了提高学生对动力设备拆装与维护技能的掌握，培养实践操作能力，我们组织了一次动力设备拆装实训。
以下是本次实训的报告。
二、实训目的与要求1. 目的（1）使学生掌握动力设备的拆装方法与步骤；（2）提高学生对动力设备维护保养的认识；（3）培养学生的动手操作能力和团队协作精神。
2. 要求（1）熟悉动力设备的结构和工作原理；（2）掌握动力设备的拆装工具和量具的使用；（3）按照正确的拆装步骤进行操作；（4）注意安全操作，遵守操作规程。
三、实训内容1. 实训设备本次实训设备为一台小型动力设备，主要包括发动机、传动系统、冷却系统、润滑系统等部分。
2. 实训步骤（1）准备工作：检查实训设备，了解设备结构和工作原理，熟悉拆装工具和量具。
（2）拆装发动机：1）拆下发动机的空气滤清器、燃油泵、蓄电池等附件；2）拆下发动机的排气管、进气管、冷却风扇等部件；3）拆卸发动机的曲轴箱、缸盖、缸体等主要部件；4）检查发动机内部零部件，如活塞、连杆、曲轴、轴承等，并进行必要的清洗和检修。
（3）拆装传动系统：1）拆卸发动机与传动轴的连接；2）拆下传动轴、传动带等部件；3）检查传动系统内部零部件，如齿轮、轴承等，并进行必要的清洗和检修。
（4）拆装冷却系统：1）拆卸发动机冷却水箱、水泵等部件；2）检查冷却系统内部零部件，如散热器、冷却风扇等，并进行必要的清洗和检修。
（5）拆装润滑系统：1）拆卸发动机油底壳、油泵等部件；2）检查润滑系统内部零部件，如油滤清器、油管等，并进行必要的清洗和检修。
（6）组装与调试：1）按照拆装的逆顺序进行组装；2）检查各部件的连接是否牢固，并进行必要的调整；3）进行设备启动试验，确保设备正常运行。
四、实训总结1. 通过本次实训，使学生掌握了动力设备的拆装方法与步骤，提高了学生对动力设备维护保养的认识。
2. 实训过程中，同学们积极参与，互相协作，共同完成了实训任务。
轮机动力装置操作与拆装实习报告
重庆交通大学实习报告实习名称：轮机动力操作与拆装院系名称：XXXXXX专业班级：XXXXXXX学生姓名：XX学生学号：XXxxxxxx20xx年xx月xx日星期X目录一.实习目的 (3)二.实习意义 (3)三.拆装操作前的准备 (3)四·拆装与操作1·设备的拆装1．柴油机气阀 (03)2．柴油机活塞环 (04)3．柴油机缸套磨损测量及圆柱度、圆度计算 (06)4．多孔闭式喷油器拆卸或装配 (07)5．柴油机曲轴拐档差的测量与轴线状态分析 (09)6．锅炉给水阀的拆卸或装配 (09)7．用压铅法测量齿轮泵的啮合间隙 (10)8．测量齿轮泵的轴向间隙 (10)9．活塞式空气压缩机缸盖的拆卸或装配2·动力设备的操作1、柴油机气阀间隙检查和调整 (11)2、锅炉启动停止和管理 (12)3、油水分离器的操作 (14)4、发电柴油机的操作 (15)5、液压甲板机械的起动与停用操作 (16)6、主柴油的操作 (17)7、活塞式空气压缩机起动、管理与停用 (20)8、空调制冷装置 (21)五.收获与体会 (23)一、实习目的1、动力设备拆装实训为了适应STCW公约对船员评估的要求，也是为了课本上学到过的动力设备知识与实际联系起来，使学生掌握如何选配工具，知道安全拆装的重要性，把动力设备的技术要求、测量方法，切切实实地加以亲身体会。
2、动力设备操作使学生掌握操作设备前的准备工作和在操作过程中正确的顺序，运行管理注意的事项，以及设备停止步骤，各设备都有其独特的要领、指标、参数，必须在学习过程中对照书本知识加以领会二、实习意义实习是我们学习轮机工程专业的一项重要的实践性教学环节。
旨在开拓我们的视野，增强专业意识，巩固和理解专业课程，通过亲自动手实习体会方式加深对知识的理解，还可以让我们获得船舶动力设备构造的基础知识。
了解了拆装的一般操作，提高了自己的操作技能和动手能力，而且加强了理论联系实践，提高了工程实践能力，培养了工程素质。
《动力装置拆装与操作》课程标准

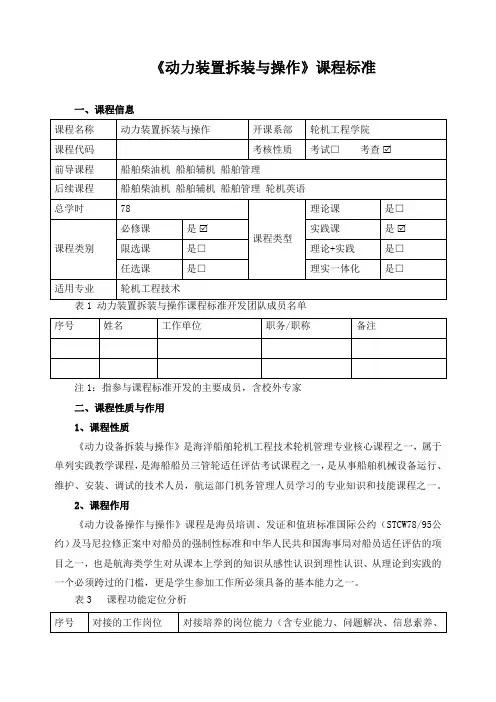

《动力装置拆装与操作》课程标准一、课程信息注1：指参与课程标准开发的主要成员，含校外专家二、课程性质与作用1、课程性质《动力设备拆装与操作》是海洋船舶轮机工程技术轮机管理专业核心课程之一，属于单列实践教学课程，是海船船员三管轮适任评估考试课程之一，是从事船舶机械设备运行、维护、安装、调试的技术人员，航运部门机务管理人员学习的专业知识和技能课程之一。
