奥的斯电梯调试服务器按键介绍
奥的斯电梯服务器操作方法
奥的斯电梯服务器操作方法
这是我干了两年奥的斯无机房电梯和有机房电梯的程序极其查看故障和其他内容的服务器操作方法
电梯系统故障查看主板:LCB2、LMCB、ALMCB、HAMCB
M-1-2-1 故障记录清除:在故障记录菜单中蓝键+2,按提示确认即可。
驱动:M-3-2-1 当前电梯故障M-3-2-2 历史故障记录M-3-2-3 清除
当前电梯故障M-3-2-4 清除历史故障记录
主板:GECB、TCBC M-1-1-2-1 故障记录清除:在故障记录菜单中蓝键+2,按提示确认即可。
驱动:M-2-2-1 录M-2-2-2 历史故障记录M-2-2-4 清除历史故障记录
当前电梯故障M-2-2-2 历史故障记M-2-2-3 清除当前电梯故障
M-2-2-5 复位变频器(相当于断电复位)
主板:RCB2+MCB / OSBA+MSBA OCSS:按键顺序: M-1-2-2-1:事件记录M-1-2-2-2:操作模式记录清除故障方法:清除单个故障,请在使ST 显示该条记录的时候按SHIFT+ENTER 来清除该显示中的故障。
如果清楚全部故障记录,请按SHIFT+5 然后在按照上面的提示确认即可。
或按M-1-5-1 清除故障MCSS:按键顺序: M-2-2-2:事件记录清除故障方法:同上面的OCSS 一样驱动: OVF30:按键顺序: M-4-2-1:查看当前故障M-4-2-2:查看存储故障M-4-2-3: 清除故障记录驱动:OVF20:按键顺序: M-2-2-1:查看最后一次接通电源到现在的所有事件记录M-2-2-2:查看最后一次接通电源以前的所有未清除的故障记录故障清除方法:按键SHIFT+5,然后按照上面的提示确认即可清除。
奥的斯服务器使用指南
OTIS 电梯电脑软件画面•1•2com comcom •com 34•M 7 8 9 D ispstateEntD E Fcall TestF 4 5 6 DispIn A s elout B开始S 1 2 3ON UP CLEARC关于0 G o Goon BackO FF Down ENTER下划线字母可以直接从电脑键盘输入,按键功能与硬件服务器一样。
OTIS服务器一概述OTIS模块化电梯是利用MECS 的模块化控制系统,它由四个模块(或称子系统)构成。
分别为:OCSS—OPERATIONAL CONIROL SUBSYSTEM 操作控制子系统MCSS—MOTION COMMAND SUBSYSTEM 运行指令子系统DCSS(DISS)—DOOR CONIROL SUBSYSTEM 门控制子系统DBSS—DRIVE AND CONIROL SUBSYSTEM 驱动及制动子系统各子系统之间通过串行通信线(SERIAL LINE)连接来相互交换信息,共同完成电梯的控制功能。
服务器使用指南键盘控制服务器面板上有16 个按键,各按键在面板上的分布如下:按键功能MODULE 按此键能进入或返回模块(MODULE)菜单(OCSS,MCSS,DISS,DBSS)FUNCTION 按此键能进入或退出功能(FUNCTION)菜单(MONITOR,TEST,SETUP)SET 按此键能进入或退出设置(SET)菜单蓝键按此键能启动蓝白双色键的蓝色功能,按此键后,液晶显示屏的第一行的第一个字位上会出现一个闪烁的光标,以示之后必须再按另一个键才能完成某条指令。
0 表示十进制的“0”OFF 无用1 表示十进制的“1”ON 无用2 表示十进制的“2”UP 向上(UP)方向选择键3 表示十进制的“3”DOWN 向下(DOWN)方向选择键4 表示十进制的“4”DISP IN 表示十六进制的“A”5 表示十进制的“5”SEL OUT 表示十六进制的“B”6 表示十进制的“6”表示十六进制的“C”7 表示十进制的“7”DISP S T ATE 表示十六进制的“D”8 表示十进制的“8”ENT CALL 表示十六进制的“E”9 表示十进制的“9”TEST 表示十六进制的“F”GO ON 按此键能看到后一屏的一系列数据(也就是“往下翻一屏”)GO BACK 按此键能看到前一屏的一系列数据(也就是“往前翻一屏”)CLEAR 按此键能删除使用者刚输入的数据(在没有按“ENTER”前可用于修改)ENTER 按此键能输入数据或指令服务器简介:1、服务器用于所有OTIS 模块化电梯系统,包括SPEC90GR、AMMA D、E311 、E411。
奥的斯服务器中文说明
F8fg9545t550-04 XO-21VF将服务器插入OCSS,则四个模块均可监控;插入MCSS,可监控除OCSS的其他三个模块;插入DBSS或DISS只能监控对应模块本身。
现在我们对各模块重要菜单做说明。
一.Ocss重要菜单:1。
监控(MONITOR)M-1-1-1(CAR MONITOR),此菜单可用来监控轿厢的状态,操作模式,运动状态,门状态,内外呼的数目,以及负载状态。
它还允许用服务器输入内外呼信号。
群组中轿厢方向位置操作模式状态前后门状态呼梯目标层呼梯类型上下方向呼梯数目负载状态8楼上召上2下0 10%开关动作其中,操作模式是非常重要的信息。
M-1-1-2(IO MONITOR),此菜单可检查一些重要的串行输入输出状态.M-1-1-3(GROUP MONITOR),此菜单可监控群组中其他电梯的状态。
2.测试(TEST)M-1-2-1(RSL I/O),此菜单可用来检查所有串行输入输出口的状态,通过选择1,2,3来监控轿厢,厅外和群控串行信号。
也可通过ON,OFF键来强制输出口的状态。
串行连接地址地址位数输入有效,输出无效M-1-2-2-1(EVENT LOG ),OCSS 故障记录。
运行次数 运行时间100DTC 保护 发生5次 最近一次发生于3分钟以前M-1-2-2-2(MODES )模式记录 。
模式编号 模式名 发生次数 最近一次发生于14分前3.一般参数设置(NOM SETUP )M-1-3-1(INSTALL ),OCSS 安装参数,用于实现丰富的轿厢操作功能,里面共9个子菜单。
M-1-3-2(INPUT/OUTPUT ),串行通讯地址设置。
M-1-3-3(MASKS ),用于多种屏蔽服务,共四个子菜单,最常用的是第一个。
M-1-3-4(POS INDICATORS ),各楼层显。
M-1-3-5,楼层表(FLOOR TABLE ),OCSS 与MCSS 楼层对应关系。
4.特殊参数设置(SPECIAL SETUP )M-1-4-4(OPMODE ENABLE ),操作模式屏蔽。
奥的斯电梯服务器使用说明
奥的斯电梯服务器使用说明奥的斯电梯服务器是一种高效可靠的设备,是电梯系统的重要组成部分,可以实现多种功能,如电梯运行监控、远程故障排除、数据统计等。
本文将介绍奥的斯电梯服务器的使用方法及其功能,希望对广大用户有所帮助。
一、奥的斯电梯服务器的基本操作1.开关机操作:首先,将电梯服务器与电源连接,然后按下电源按钮即可开启。
如需关闭电源,则需要先将系统退出,再按下电源按钮即可断电。
2.登录操作:登录系统需要管理员账号和密码。
输入管理员账号和密码后,点击登录即可进入系统。
3.菜单操作:系统登录后,用户可以通过菜单栏中的各种功能按钮来实现不同的操作,比如实时监控、故障排除、历史数据查询等。
二、奥的斯电梯服务器的主要功能1.实时监控功能:通过电梯服务器实时监控,用户可以了解电梯的运行状态、运行轨迹、运行速度、门的开关状态等信息。
此外,用户还可以查看电梯停留时间、客流量等数据,为电梯的保养和维护提供了依据。
2.远程故障排除功能:通过电梯服务器,用户可以远程监测电梯的故障,并及时排除。
一旦出现故障,电梯服务器会立即发送报警信息,并开启远程维护模式,管理员可以通过远程控制系统来诊断和解决电梯故障,有效地减少了故障排除的时间和成本。
3.历史数据查询功能:电梯服务器还可以存储电梯的历史数据,并且能够根据日期、时间、楼层等条件来查询历史数据。
通过历史数据,用户可以详细了解电梯的运行状况,发现问题并及时解决,提高电梯的运行效率。
4.智能管理功能:电梯服务器还可以通过AI智能算法来预测电梯的故障,提前进行维护和保养,避免电梯故障对用户造成的不便。
三、奥的斯电梯服务器的注意事项1.安全性:奥的斯电梯服务器涉及电梯的安全运行,因此在操作设备时,一定要严格按照使用说明书上的方法进行操作。
在操作过程中,要注意安全,并避免电梯故障带来的不安全因素。
2.保密性:奥的斯电梯服务器设计敏感信息,因此要保证设备的机密性,严禁外泄管理密码等敏感信息。
OTIS服务器按键及快捷键说明
日期NOV. 2011 服务器按键操作说明:
日期NOV. 2011
日期NOV. 2011
日期NOV. 2011 ※※说明:
1、服务器蓝键定义为shift键,当按一次该键后,shift键就起效,服务器可以键入蓝色按钮部
分的功能,当连按2次该键后,取消shift键功效。
shift键使用举例:
例:没有使用shift键时按CLEAR/ENTER键,将起到CLEAR的功效。
当使用蓝键+CLEAR/ENTER键时将起到ENTER的功效。
2、服务器的M键定义为快速返回主菜单键。
3、服务器的GO ON/GO BACK键定义为菜单条目下翻操作键和菜单条目上翻操作键
(上翻操作键需蓝键+GO ON/GO BACK)。
4、菜单中的0-9键为数字键,当在不同的菜单条目下进行shift+数字键将有不同的功能。
5、如果仅选择一个数字,你可以用ENTER键来调出相应的功能。
而GO ON和GO BACK可以在不同的菜单间转换。
6、CLEAR键可以用来返回上一层。
7、如果你想返回到系统菜单的三个子菜单项,你可以按M,F或S键。
奥的斯服务器使用指南

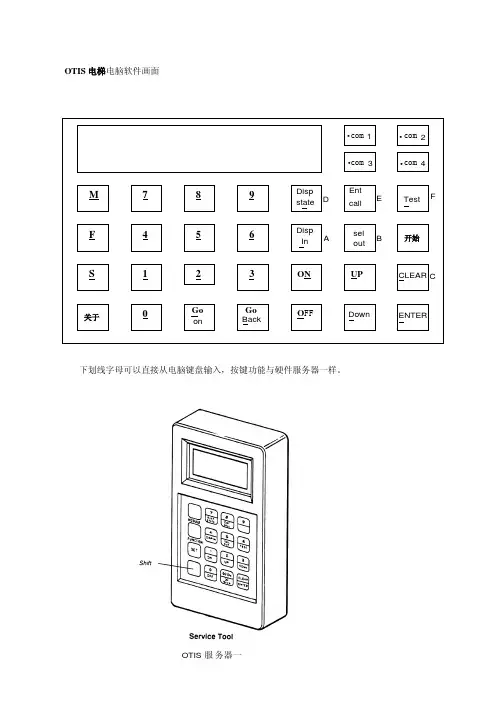

OTIS电梯电脑软件画面下划线字母可以直接从电脑键盘输入,按键功能与硬件服务器一样。
概述是利用MECS的模块化控制系统,它由四个模块(或称子系统)构成。
分别为:OCSS—OPERA TIONAL CONIROL SUBSYSTEM 操作控制子系统MCSS—MOTION COMMAND SUBSYSTEM 运行指令子系统DCSS(DISS)—DOOR CONIROL SUBSYSTEM 门控制子系统DBSS—DRIVE AND CONIROL SUBSYSTEM 驱动及制动子系统各子系统之间通过串行通信线(SERIAL LINE)连接来相互交换信息,共同完成电梯的控制功能。
服务器使用指南键盘控制服务器面板上有16个按键,各按键在面板上的分布如下:按键功能MODULE 按此键能进入或返回模块(MODULE)菜单(OCSS,MCSS,DISS,DBSS)FUNCTION 按此键能进入或退出功能(FUNCTION)菜单(MONITOR,TEST,SETUP)SET 按此键能进入或退出设置(SET)菜单蓝键按此键能启动蓝白双色键的蓝色功能,按此键后,液晶显示屏的第一行的第一个字位上会出现一个闪烁的光标,以示之后必须再按另一个键才能完成某条指令。
0 OFF 表示十进制的“0”无用1 ON 表示十进制的“1”无用2 UP 表示十进制的“2”向上(UP)方向选择键3 DOWN 表示十进制的“3”向下(DOWN)方向选择键4 DISP IN 表示十进制的“4”表示十六进制的“A”5 SEL OUT 表示十进制的“5”表示十六进制的“B”6 表示十进制的“6”表示十六进制的“C”7 DISP STATE 表示十进制的“7”表示十六进制的“D”8 ENT CALL 表示十进制的“8”表示十六进制的“E”9 TEST 表示十进制的“9”表示十六进制的“F”GO ON GO BACK 按此键能看到后一屏的一系列数据(也就是“往下翻一屏”)按此键能看到前一屏的一系列数据(也就是“往前翻一屏”)OTIS模块化电梯服务器简介:1、服务器用于所有OTIS模块化电梯系统,包括SPEC90GR、AMMA D、E311 、E411。
奥的斯电梯服务工具ST
奥的斯电梯服务工具ST(TT)测试工具简介奥的斯的电梯电子控制部件均是使用服务工具ST(早期被称为TT(TESTTOOL)测试工具,后来被提升为ST(SERVICETOOL)服务工具),OTIS3000电梯更是这样,在维修和调试中均需要使用到ST来进行一些查询和修改。
本文就是对ST在OTIS3000电梯维修和保养工作的作用和应用。
由于调试方面涉及的面太多,还可能引发一些版权问题,所以,这里对涉及调试的部分将略去,本文将本着非常实用和对维修保养工作支持的方针来进行介绍。
ST(SERVICETOOL)服务工具:其实ST就是一个奥的斯电梯系统的输入输出系统,通过ST可以查看电梯的所有参数,接口的状态,电梯的状态,操作模式,故障记录,当前故障,软件,等所有的功能。
所以,数量掌握ST的时候,对维修好奥的斯电梯是有很大帮助的。
ST:(OTIS件号:MT-122059)ST(TT)按键介绍:ST的前面板由一个显示器和16个按键组成。
显示器为两行,每行可显示16个字符,液晶显示。
ST的按键分两个部分,其中十二个按键由两个部分组成,可以看到,这十二个按键的上半部分是白色的,下半部分是蓝色的。
正常按下的时候,就是使用的白色部分的功能,如果使用这个蓝色部分的功能,就需要先按压SHIFT(在键盘的左下角的未标记符号的蓝色按键),然后在按压你想按压的功能键。
例如:当按压GOON/GOBACK这个键的时候,GOON功能实现,如果先按下SHIFT键,然后在按GOON/GOBACK这个键的时候,GOBACK功能将被实现。
注意:当按下SHIFT键的时候,你会看到ST显示器的第一个字符位置出现一个闪烁的光标,这代表SHIFT蓝键功能有效,当你按过相应的功能键以后,这个闪烁的光标将消失。
这个SHIFT键(蓝色键)和那十二个按键的功能跟电脑键盘上面的原理是一样的,SHIFT 键就相当于电脑键盘上的上挡键SHIFT。
KEY(S)FUNCTION键功能0零11223344SHIFT+4十六进制数A55SHIFT+5十六进制数B66SHIFT+6改变已经输入的任何数的符号或十六进制数C77SHIFT+7十六进制数D88SHIFT+8十六进制数E99SHIFT+9十六进制数FCLEAR抹除最后输入的位数(如果输入的有错误)SHIFT+CLEAR输入改变的数值(ST上显示的输入的数值到电梯控制系统内存.这个功能就相当于电脑键盘中的ENTER回车键)SET在功能中的任何位置返回到项目菜单供选择安装和维修功能FUNCTION在系统中的任何位置返回到安装和维修功能菜单供选择系统MODULE在服务工具软件的任何地方返回到服务工具主菜单.GOON(>)向前转换显示GOBACK(<)向后转换显示连接ST到OVF20:在OVF20的MCBII板上有标准的连接接口,将ST直接插入就可以了。
奥的斯电梯调试服务器按键介绍
奥的斯电梯调试服务器(俗称ST)按键介绍:奥的斯电梯调试服务器(俗称ST)按键介绍:ST的前面板由一个显示两行每行可显示16个字符的液晶显示和16个按键组成。
ST的16个按键分两个部分:左边竖的4个:MODULE 在服务工具软件的任何地方返回到服务工具主菜单.FUNCTION 在系统中的任何位置返回到安装和维修功能菜单供选择系统SET 在功能中的任何位置返回到项目菜单供选择安装和维修功能蓝键相当于电脑键盘上的上挡键SHIFT,(没有按蓝键时是按钮的白色部分功能,按蓝键后是按钮蓝色部分功能)当按下蓝键的时候,你会看到ST显示器的第一个字符位置出现一个闪烁的光标,这代表蓝键功能有效,当你按过相应的功能键以后,这个闪烁的光标将消失。
右边十二个按键全部由一半白色一半蓝色两个部分组成,正常按下的时候就是使用白色部分的功能,如果要使用蓝色部分的功能,就需要先按压键盘的左下角的未标记符号的蓝色按键,然后在按压你想按压的功能键。
这个蓝色键和右边十二个按键的功能跟电脑键盘上面的原理是一样的,蓝键就相当于电脑键盘上的上挡键SHI FT。
FUNCTION 键功能SHIFT + 4 十六进制数ASHIFT + 5 十六进制数BSHIFT + 6 改变已经输入的任何数的符号或十六进制数CSHIFT + 7 十六进制数DSHIFT + 8 十六进制数ESHIFT + 9 十六进制数FCLEAR 抹除最后输入的位数(如果输入的有错误)SHIFT + CLEAR (这个功能就相当于电脑键盘中的ENTER回车键)输入或改变数值后的保存GO ON 向前转换显示GO BACK 向后转换显示(先按下SHIFT键,然后在按GO ON/GO BACK这个键的时候,GO BACK 功能将被实现。
ST使用:将ST插入奥的斯电梯板的接口以后,首先ST的显示器将显示:SELF TEST –OK- MECS-MODE的字样,这里的意思是:ST自检通过,当前连接的是模块化电梯控制系统模式,这样的显示是正常的,如果出现其它的字样,请将ST拔下,然后重新插入在实验,如果问题还不能解决,那么可能是ST或者电梯部件出现了故障。
奥的斯电梯服务工具ST
奥的斯电梯服务工具ST奥斯电梯电子控制部件均是使用服务工具ST(早期被称为TT(TEST TOOL)测试工具,后来被提升为ST(SERVICE TOOL)服务工具),OTI S3000电梯更是这样,在维修和调试中均需要使用到ST来进行一些查询和修改。
本文就是对ST在OTIS3000电梯维修和保养工作作用和应用。
由于调试方面涉及面太多,还可能引发一些版权问题,所以,这里对涉及调试部分将略去,本文将本着非常实用和对维修保养工作支持方针来进行介绍。
ST(SERVICE TOOL)服务工具:其实ST就是一个奥斯电梯系统输入输出系统,通过ST可以查看电梯所有参数,接口状态,电梯状态,操作模式,故障记录,当前故障,软件,等所有功能。
所以,数量掌握ST时候,对维修好奥斯电梯是有很大帮助。
ST:(OTIS件号:MT-122059)ST(TT)按键介绍:ST前面板由一个显示器和16个按键组成。
显示器为两行,每行可显示16个字符,液晶显示。
ST按键分两个部分,其中十二个按键由两个部分组成,可以看到,这十二个按键上半部分是白色,下半部分是蓝色。
正常按下时候,就是使用白色部分功能,如果使用这个蓝色部分功能,就需要先按压SHIFT(在键盘左下角未标记符号蓝色按键),然后在按压你想按压功能键。
例如:当按压GO ON/GO BACK这个键时候,GO ON功能实现,如果先按下SHIFT键,然后在按GO ON/GO BACK这个键时候,GO BACK功能将被实现。
注意:当按下SHIFT键时候,你会看到ST显示器第一个字符位置出现一个闪烁光标,这代表SHIFT蓝键功能有效,当你按过相应功能键以后,这个闪烁光标将消失。
这个SHIFT键(蓝色键)和那十二个按键功能跟电脑键盘上面原理是一样,SHIFT键就相当于电脑键盘上上挡键SHIFT。
KEY(S) FUNCTION键功能0 零1 12 23 34 4SHIFT + 4 十六进制数A5 5SHIFT + 5 十六进制数B6 6SHIFT + 6 改变已经输入任何数符号或十六进制数C7 7SHIFT + 7 十六进制数D8 8SHIFT + 8 十六进制数E9 9SHIFT + 9 十六进制数FCLEAR 抹除最后输入位数(如果输入有错误)SHIFT + CLEAR 输入改变数值(ST上显示输入数值到电梯控制系统内存.这个功能就相当于电脑键盘中ENTER回车键)SET 在功能中任何位置返回到项目菜单供选择安装和维修功能FUNCTION 在系统中任何位置返回到安装和维修功能菜单供选择系统MODULE 在服务工具软件任何地方返回到服务工具主菜单.GO ON (>) 向前转换显示GO BACK (<) 向后转换显示连接ST到OVF20:在OVF20MCBII板上有标准连接接口,将ST直接插入就可以了。
奥的斯服务器使用指南
OTIS电梯电脑软件画面下划线字母可以直接从电脑键盘输入,按键功能与硬件服务器一样。
概述是利用MECS的模块化控制系统,它由四个模块(或称子系统)构成。
分别为:OCSS—OPERA TIONAL CONIROL SUBSYSTEM 操作控制子系统MCSS—MOTION COMMAND SUBSYSTEM 运行指令子系统DCSS(DISS)—DOOR CONIROL SUBSYSTEM 门控制子系统DBSS—DRIVE AND CONIROL SUBSYSTEM 驱动及制动子系统各子系统之间通过串行通信线(SERIAL LINE)连接来相互交换信息,共同完成电梯的控制功能。
服务器使用指南键盘控制服务器面板上有16个按键,各按键在面板上的分布如下:按键功能MODULE 按此键能进入或返回模块(MODULE)菜单(OCSS,MCSS,DISS,DBSS)FUNCTION 按此键能进入或退出功能(FUNCTION)菜单(MONITOR,TEST,SETUP)SET 按此键能进入或退出设置(SET)菜单蓝键按此键能启动蓝白双色键的蓝色功能,按此键后,液晶显示屏的第一行的第一个字位上会出现一个闪烁的光标,以示之后必须再按另一个键才能完成某条指令。
0 OFF 表示十进制的“0”无用1 ON 表示十进制的“1”无用2 UP 表示十进制的“2”向上(UP)方向选择键3 DOWN 表示十进制的“3”向下(DOWN)方向选择键4 DISP IN 表示十进制的“4”表示十六进制的“A”5 SEL OUT 表示十进制的“5”表示十六进制的“B”6 表示十进制的“6”表示十六进制的“C”7 DISP STATE 表示十进制的“7”表示十六进制的“D”8 ENT CALL 表示十进制的“8”表示十六进制的“E”9 TEST 表示十进制的“9”表示十六进制的“F”GO ON GO BACK 按此键能看到后一屏的一系列数据(也就是“往下翻一屏”)按此键能看到前一屏的一系列数据(也就是“往前翻一屏”)OTIS模块化电梯服务器简介:1、服务器用于所有OTIS模块化电梯系统,包括SPEC90GR、AMMA D、E311 、E411。
奥的斯服务器操作
M-1-2-1故障记录
0000 电梯运行次数 0000 系统上电分钟数
0204 TCI/ERO on 故障代码和信息 C001 故障次数 t00001 故障时间
p01 故障时电梯所在位置 p** 故障时没有定义位置
消 除 故 障 记 录 步 骤
IDL 操作模式 IDL待机模式 INS检
修模式 NAV不能服务(有故障)
门状态 】【门关闭 【】门打开 <>开门中 ><关门中
当电梯现故障,门状态位置会出现事 件信息闪烁: TCI-LOCK 轿顶检修锁定
LS-FAULT减速故障 Start-DCS启动门测试 DBP-FAULT电梯运行必须按正确的顺
•单 • 2 0至9数字键,GO ON键和 • CLEAR键直接键,直接按键起效 • 3 蓝色英文字母功能键,要启 • 用时先按转换键
M-1-1-1召唤模式
。
。
A 轿厢标识代表群控主梯/单梯
- - 运行方向 表示停止没有运行方
向 U电梯上行 D电梯下行
05 位置显示 05 当前位置显示 **
没有位置显示
序完成
U00向上呼梯数量 D00向下呼梯数量
载重状态: A防捣乱 F满载 P高峰 O超载 D默认
电源供应信息: C正常电源 E紧急电源供应
M-1-1-2监控输入信号
。
•。
系统输入状态:字母小写表示没有动
作,字母大写表示动作,按GO ON或GO BACK健可以循环查看所有输入状态。 ES: 安全回路 DW:厅门 DFC:轿门 TCI:轿顶检修 ERO:机房检修 DZ:平层信号 1LV:上光电 2LV:下光电 1LS:下减速 2LS:上减速 DOL:开门到位信号 DCL:关门到位信号 LRD:光幕信号 DOS:关门力矩信号
奥的斯服务使用快捷键参数菜单中文说明
奥的斯服务使用快捷键参数菜单中文说明奥的斯显示DLM状态故障排查奥的斯变频器LUR-402-403-404驱动故障检查奥的斯402变频器报717 fault 变频器故障排除奥的斯服务器使用说明西子奥的斯DO3000S门机使用说明奥的斯显示SE-Fault状态奥的斯开门延设置显示 TCI-Lock 故障状态目录1.奥的斯服务器面板快捷键分布介绍2.GECB主板故障查看清除故障3.变频器故障查看清除故障4.ALMCB板故障查看清除故障5.HAMCB主板故障查看清除故障6.系统菜单排布7.SMART主板小键盘故障8.奥的斯OH6000系列系统菜单排布如图奥的斯服务器面板上有16个按键,各按键在面板上的分布如下:1.奥的斯服务器面板快捷键分布介绍按键功能按此键能进入或返回模块(MODULE)主菜单界面按此键能进入或退出功能(FUNCTION)返回上一级菜单按此键能进入或退出设置(SET)菜单按此键能启动蓝白双色键的蓝色功能,按此键后,液晶显示屏的第一行的第一个字位上会出现一个闪烁的光标,以示之后必须再按另一个键才能完成某条指令。
另外通过此键可快捷进入一些菜单表示十进制的“0”,设置参数时直接按下即可无用表示十进制的“1”,设置参数时直接按下即可无用改IO地址常开常闭设置表示十进制的“2”,设置参数时直接按下即可按+可快进10个参数表示十进制的“3”,设置参数时直接按下即可按+可快减10个参数表示十进制的“4”,设置参数时直接按下即可相当于按M11311按+可快速进入到参数设置菜单组表示十进制的“5”,设置参数时直接按下即可相当于按M11321按+可快速进入到I/O设置菜单栏表示十进制的“6”,设置参数时直接按下即可无用表示十进制的“7”,设置参数时直接按下即可相当于按M1112按+可快速进入到查询电梯状态菜单表示十进制的“8”,设置参数时直接按下即可相当于按M1111按+可快速进入到呼梯菜单表示十进制的“9”,设置参数时直接按下即可无用单按此键能看到后一屏的一系列数据(也就是“往下翻一屏”)按+按此键能看到前一屏的一系列数据(也就是“往前翻一屏”)往上翻按此键能删除刚输入的数据(在没有按“ENTER”前可用于修改)按+确认输入数据2.GECB主板故障查看清除故障M1-1-2-1查看故障GONO后翻转查看故障M1-1-2-7清除故障y=1按shift+enter 确认y=2按shift+enter 确认清除故障。
奥的斯服务器操作
M-1-2-1故障记录
0000 电梯运行次数 0000 系统上电分钟数
0204 TCI/ERO on 故障代码和信息 C001 故障次数 t00001 故障时间
p01 故障时电梯所在位置 p** 故障时没有定义位置
消 除 故 障 记 录 步 骤
服务器无法连接
点击右上角设置菜单,子菜单远程更改 参数,专有协议后面两方框需打钩。
主界面
• 服务器按键说明
• 1 MODULE 模块键 进入主菜
•单 • 2 0至9数字键,GO ON键和 • CLEAR键直接键,直接按键起效 • 3 蓝色英文字母功能键,要启 • 用时先按转换键
M-1-1-1召唤模式
LS-FAULT减速故障 Start-DCS启动门测试 DBP-FAULT电梯运行必须按正确的顺
序完成
U00向上呼梯数量 D00向下呼梯数量
载重状态: A防捣乱 F满载 P高峰 O超载 D默认
电源供应信息: C正常电源 E紧急电源供应
M-1-1-2监控输入信号
。
•。
系统输入状态:字母小写表示没有动
。
。
A 轿厢标识代表群控主梯/单梯
- - 运行方向 表示停止没有运行方
向 U电梯上行 D电梯下行
05 位置显示 05 当前位置显示 **
没有位置显示
IDL 操作模式 IDL待机模式 INS检
修模式 NAV不能服务(有故障)
门状态 】【门关闭 【】门打开 <>开门中 ><关门中
当电梯现故障,门状态位置会出现事 件信息闪烁: TCI-LOCK 轿顶检修锁定
故障记录 消除
奥蒂斯服务器操作说
奥蒂斯服务器操作说1) 按动[ENT CALL] 键2) 按动[GO ON] 或[GO BACK],就选择轿厢呼梯或大厅呼梯。
HC :大厅呼梯CC :轿厢呼梯3) 按动[1] ~ [0] 的数字键,输入呼梯的楼层★最下楼层作为[1] ★★改变错误的楼层时继续按动数字键★4)按动[UP]或者[DOWN] 键时输入上行或下行的轿厢呼梯,定上行还是下行。
★呼梯被登记时在LCD显示部LCD点亮★[使用方法] 在B1-5F 现场输入3F的轿厢呼梯显示。
CALL? DFC[ENT CALL] CALL?HCGO ON CALL?CC★★★★★★★★★群组的场合其1(接通A号机)★★★★★★★★★按动[ENT CALL] 键按动[GO ON] 或[GO BACK] 键,选择轿厢呼梯或大厅呼梯HC:大厅呼梯CC:轿厢呼梯呼梯登记方法和单机相同★★★★★★★★★群组的场合其2(接通B号机)★★★★★★★★★按动[ENT CALL]键按动[GO ON] 或[GO BACK]键以下与单机相同4 输入的显示[使用方法]按动[MOUDULE] 键时,显示线路板的名称。
CIB 12) 用[GO ON] ,[GO BACK] 键检查线路板(只有带※的线路板才能显示输入) ※CIB 1※CIB 2※CIB 3TTB1TTB2(GO BACK) TTB3 GO ONSGBHLB1HLB2 ▼HLB3 Page:4※I I B※MIBL B3)按动[DISP IN]键时,显示这块线路板最初的输入IIB /FST ON线路板输入输入状态使用[GO ON],[GO BACK]想要检查的输入被显示出来CIBI : CB 1 OFFCB 2345678(GO BACK) UHB 1 GO ON2345678DHB 234578EPA TSPADZELCERRPWCXEPLFSSCIB2: CB 9 Page:51011121314(GO BACK) 1516UHB 9 GO ON101113141516DHB 910111213141516线路板输入/FST 由计数板来的输入/IP 由计数板来的输入/DRV 由计数板来的输入/URV 由计数板来的输入ACSIUBIDBDOHBTR1TR2(GO BACK) TR3 GO ON PKSISSANSSLWSLNSTIUTIDPage:6/MTC/SDP(GO BACK) /ZXT GO ON /OUSSV AJFOSEQCDOBSGS/1LSPCS[注意]带/ 符号的输入表示在OFF时其功能起作用。
奥的斯电梯主板按键和灯的说明-资料类
奥的斯电梯主板按键和灯的说明-资料类关键信息项:1、主板按键名称:____________________________2、按键功能描述:____________________________3、灯的名称:____________________________4、灯的颜色:____________________________5、灯的状态含义:____________________________11 引言本协议旨在详细说明奥的斯电梯主板上的按键和灯的相关信息,以帮助使用者更好地理解和操作电梯控制系统。
111 奥的斯电梯主板概述奥的斯电梯主板是电梯控制系统的核心组件,其上的按键和灯提供了重要的操作指示和状态反馈。
112 按键和灯的布局主板上的按键和灯按照特定的布局排列,以便于操作人员观察和使用。
12 主板按键说明121 启动按键按下此按键,电梯开始运行。
122 停止按键用于紧急情况下停止电梯运行。
123 楼层选择按键通过按下相应的数字按键选择要到达的楼层。
13 灯的说明131 运行指示灯通常为绿色,当电梯处于正常运行状态时亮起。
132 故障指示灯一般为红色,亮起表示电梯出现故障。
133 门状态指示灯可能有多种颜色,用于指示电梯门的开合状态。
14 按键和灯的交互作用141 当按下特定按键时,相应的灯会做出响应,例如按下启动按键,运行指示灯亮起。
142 灯的状态变化也会提示按键操作的结果,如故障指示灯亮起时,表示某些按键操作可能无效。
15 特殊情况说明151 在电梯维护或检修模式下,按键和灯的功能可能会有所不同。
152 遇到紧急情况,如火灾或地震,特定的按键和灯组合将触发应急响应机制。
16 注意事项161 严禁非专业人员随意操作主板按键。
162 对于灯的状态变化,应及时进行观察和处理,以确保电梯的安全运行。
17 维护与保养171 定期检查主板按键的灵敏度和可靠性。
172 确保灯的显示清晰,如有损坏应及时更换。
奥的斯电梯服务器TT使用说明
奥的斯电梯服务器TT使用说明ST的前面板由一个显示两行每行可显示16个字符的液晶显示和16个按键组成。
ST的16个按键分两个部分:左边竖的4个:MODULE 在服务工具软件的任何地方返回到服务工具主菜单.FUNCTION 在系统中的任何位置返回到安装和维修功能菜单供选择系统SET 在功能中的任何位置返回到项目菜单供选择安装和维修功能蓝键相当于电脑键盘上的上挡键SHIFT,(没有按蓝键时是按钮的白色部分功能,按蓝键后是按钮蓝色部分功能)当按下蓝键的时候,你会看到ST显示器的第一个字符位置出现一个闪烁的光标,这代表蓝键功能有效,当你按过相应的功能键以后,这个闪烁的光标将消失。
右边十二个按键全部由一半白色一半蓝色两个部分组成,正常按下的时候就是使用白色部分的功能,如果要使用蓝色部分的功能,就需要先按压键盘的左下角的未标记符号的蓝色按键,然后在按压你想按压的功能键。
这个蓝色键和右边十二个按键的功能跟电脑键盘上面的原理是一样的,蓝键就相当于电脑键盘上的上挡键SHIFT。
FUNCTION 键功能SHIFT + 4 十六进制数ASHIFT + 5 十六进制数BSHIFT + 6 改变已经输入的任何数的符号或十六进制数CSHIFT + 7 十六进制数DSHIFT + 8 十六进制数ESHIFT + 9 十六进制数FCLEAR 抹除最后输入的位数(如果输入的有错误)SHIFT + CLEAR (这个功能就相当于电脑键盘中的ENTER回车键)输入或改变数值后的保存GO ON 向前转换显示GO BACK 向后转换显示(先按下SHIFT键,然后在按GO ON/GO BACK这个键的时候,GO BACK功能将被实现。
ST使用:将ST插入奥的斯电梯板的接口以后,首先ST的显示器将显示:SELF TEST –OK- MECS-MODE的字样,这里的意思是:ST自检通过,当前连接的是模块化电梯控制系统模式,这样的显示是正常的,如果出现其它的字样,请将ST拔下,然后重新插入在实验,如果问题还不能解决,那么可能是ST或者电梯部件出现了故障。
奥的斯电梯主板按键和灯的说明
指示灯说明RSL闪烁:远程串行线及看门狗正常DZ亮:轿厢在门区内DOB亮:门反转装置(前门或后门)被操作DOL亮:到达开门到位开关(前门或后门)DFC亮:厅门锁和安全链闭合DW亮:轿门闭合ES亮:急停按钮动作INS亮:检修操闪烁:TCI-Lock功能被激活(离开轿顶程序)RSL-FAULT亮:远程串行线及看门狗故障NOR/diag亮:正常操作灭:NAV,DTO,DTC,ATT,CHC,EFO, EFS,ISC,drive-faultGRP/J亮:群控功能正常闪烁:三相电源故障(内部J继电器)VLC亮:110VAC电源正常LV亮:电梯在门区按键CHCS取消厅外召(I/O1153CHCC)DDO取消门操作(I/O618DDO)CCTL轿厢最高层登记CCBL轿厢最底层登记BRB1抱闸释放按钮RTB远程短接按钮REB远程允许按钮RRB远程复位按钮TEST测试DES PCBDDO残疾人用门操作按钮组合功能REB+CCBL控制柜的温度显示在DIS1和DIS2上REB+CHCS轿厢速度显示在DIS1和DIS2上(单位: m/s)REB+TEST测试****PCB的输出REB+NURF重启显示器REB+RTB限速器机械动作置位REB+RRB限速器开关复井道位置自学习1断开主电源开关。
把所有的临时短接线拆掉。
把机房控制柜的检修开关拨至INS(检修)位置。
2接通主电源开关。
检查确认变压器TRF1供给GECB的电压是正确的。
3断开主电源开关。
接上所有与GECB相连的接线与接头,确保与接线图一致无误。
把轿厢顶的CJ1,DJ1接头接上,给门机送电。
4观察GECB及变频器指示灯状态,判断各控制子系统的功能是否正常,变频器指示灯状态说明如下状态绿灯(LED1)黄灯(LED2)红灯(LED3)DSP复位中不闪烁不闪烁不闪烁DSP运行中闪烁任何状态任何状态轿厢上行中闪烁闪烁灭轿厢下行中闪烁亮灭事件被记录闪烁灭闪烁。
奥的斯电梯服务工具ST
奥的斯电梯服务工具ST奥的斯的电梯电子操纵部件均是使用服务工具ST〔早期被称为TT〔TEST TOOL〕测试工具,后来被提升为ST〔SERVICE TOOL〕服务工具〕,OTIS3000电梯更是如此,在修理和调试中均需要使用到ST来进行一些查询和修改。
本文确实是对ST在OTIS3000电梯修理和保养工作的作用和应用。
由于调试方面涉及的面太多,还可能引发一些版权问题,因此,那个地点对涉及调试的部分将略去,本文将本着专门有用和对修理保养工作支持的方针来进行介绍。
ST〔SERVICE TOOL〕服务工具:事实上ST确实是一个奥的斯电梯系统的输入输出系统,通过ST能够查看电梯的所有参数,接口的状态,电梯的状态,操作模式,故障记录,当前故障,软件,等所有的功能。
因此,数量把握ST的时候,对修理好奥的斯电梯是有专门大关心的。
ST:(OTIS件号:MT-122059)ST〔TT〕按键介绍:ST的前面板由一个显示器和16个按键组成。
显示器为两行,每行可显示16个字符,液晶显示。
ST的按键分两个部分,其中十二个按键由两个部分组成,能够看到,这十二个按键的上半部分是白色的,下半部分是蓝色的。
正常按下的时候,确实是使用的白色部分的功能,假如使用那个蓝色部分的功能,就需要先按压SHIFT〔在键盘的左下角的未标记符号的蓝色按键〕,然后在按压你想按压的功能键。
例如:当按压GO ON/GO BACK那个键的时候,GO ON功能实现,假如先按下SHIFT键,然后在按GO ON/GO BACK那个键的时候,GO BACK功能将被实现。
注意:当按下SHIFT键的时候,你会看到ST显示器的第一个字符位置显现一个闪耀的光标,这代表SHIFT蓝键功能有效,当你按过相应的功能键以后,那个闪耀的光标将消逝。
那个SHIFT键〔蓝色键〕和那十二个按键的功能跟电脑键盘上面的原理是一样的,SHIFT 键就相当于电脑键盘上的上挡键SHIFT。
KEY(S) FUNCTION键功能0 零1 12 23 34 4SHIFT + 4 十六进制数A5 5SHIFT + 5 十六进制数B6 6SHIFT + 6 改变差不多输入的任何数的符号或十六进制数C7 7SHIFT + 7 十六进制数D8 8SHIFT + 8 十六进制数E9 9SHIFT + 9 十六进制数FCLEAR 抹除最后输入的位数(假如输入的有错误)SHIFT + CLEAR 输入改变的数值(ST上显示的输入的数值到电梯操纵系统内存.那个功能就相当于电脑键盘中的ENTER回车键)SET 在功能中的任何位置返回到项目菜单供选择安装和修理功能FUNCTION 在系统中的任何位置返回到安装和修理功能菜单供选择系统MODULE 在服务工具软件的任何地点返回到服务工具主菜单.GO ON (>) 向前转换显示GO BACK (<) 向后转换显示连接ST到OVF20:在OVF20的MCBII板上有标准的连接接口,将ST直截了当插入就能够了。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
奥的斯电梯调试服务器(俗称ST)按键介绍:
奥的斯电梯调试服务器(俗称ST)按键介绍:
ST的前面板由一个显示两行每行可显示16个字符的液晶显示和16个按键组成。
ST的16个按键分两个部分:
左边竖的4个:
MODULE 在服务工具软件的任何地方返回到服务工具主菜单.
FUNCTION 在系统中的任何位置返回到安装和维修功能菜单供选择系统
SET 在功能中的任何位置返回到项目菜单供选择安装和维修功能
蓝键相当于电脑键盘上的上挡键SHIFT,(没有按蓝键时是按钮的白色部分功能,按蓝键后是按钮蓝色部分功能)当按下蓝键的时候,你会看到ST显示器的第一个字符位置出现一个闪烁的光标,这代表蓝键功能有效,当你按过相应的功能键以后,这个闪烁的光标将消失。
右边十二个按键
全部由一半白色一半蓝色两个部分组成,正常按下的时候就是使用白色部分的功能,如果要使用蓝色部分的功能,就需要先按压键盘的左下角的未标记符号的蓝色按键,然后在按压你想按压的功能键。
这个蓝色键和右边十二个按键的功能跟电脑键盘上面的原理是一样的,蓝键就相当于电脑键盘上的上挡键SHI FT。
FUNCTION 键功能
SHIFT + 4 十六进制数A
SHIFT + 5 十六进制数B
SHIFT + 6 改变已经输入的任何数的符号或十六进制数C
SHIFT + 7 十六进制数D
SHIFT + 8 十六进制数E
SHIFT + 9 十六进制数F
CLEAR 抹除最后输入的位数(如果输入的有错误)
SHIFT + CLEAR (这个功能就相当于电脑键盘中的ENTER回车键)输入或改变数值后的保存
GO ON 向前转换显示
GO BACK 向后转换显示(先按下SHIFT键,然后在按GO ON/GO BACK这个键的时候,GO BACK 功能将被实现。
ST使用:
将ST插入奥的斯电梯板的接口以后,首先ST的显示器将显示:SELF TEST –OK- MECS-MODE的字样,这里的意思是:ST自检通过,当前连接的是模块化电梯控制系统模式,这样的显示是正常的,如果出现其它的字样,请将ST拔下,然后重新插入在实验,如果问题还不能解决,那么可能是ST或者电梯部件出现了故障。
