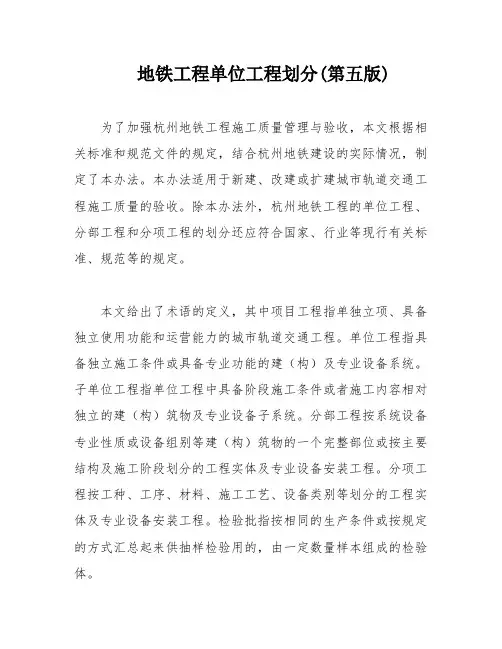

地铁工程单位工程划分(第五版)
地铁工程单位工程划分(第五版)为了加强杭州地铁工程施工质量管理与验收，本文根据相关标准和规范文件的规定，结合杭州地铁建设的实际情况，制定了本办法。
本办法适用于新建、改建或扩建城市轨道交通工程施工质量的验收。
除本办法外，杭州地铁工程的单位工程、分部工程和分项工程的划分还应符合国家、行业等现行有关标准、规范等的规定。
本文给出了术语的定义，其中项目工程指单独立项、具备独立使用功能和运营能力的城市轨道交通工程。
单位工程指具备独立施工条件或具备专业功能的建（构）及专业设备系统。
子单位工程指单位工程中具备阶段施工条件或者施工内容相对独立的建（构）筑物及专业设备子系统。
分部工程按系统设备专业性质或设备组别等建（构）筑物的一个完整部位或按主要结构及施工阶段划分的工程实体及专业设备安装工程。
分项工程按工种、工序、材料、施工工艺、设备类别等划分的工程实体及专业设备安装工程。
检验批指按相同的生产条件或按规定的方式汇总起来供抽样检验用的，由一定数量样本组成的检验体。
城市轨道交通工程质量验收应划分为竣工验收、项目工程、单位及子单位工程、分部及子分部工程、分项工程和检验批。
单位工程的划分按照“具备独立施工条件，并能形成其独立使用功能的建筑物、构筑物为一个单位工程。
”对于规模较大的单位工程，可将其能形成独立施工条件的部分划分为一个子单位工程。
分部工程应按可按专业性质、工程部位确定；当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别将分部工程划分为若干个子分部工程。
分项工程可按主要工种、材料、施工工艺、设备类别进行划分。
检验批可根据施工、质量控制和专业验收的需要，按工程量、楼层、施工段、变形缝进行划分。
车站的单位工程、子单位工程应按下列规定划分：每个双线区间土建工程相邻车站设备安装子单位工程每个附属工程同一区间不同期施工的区段同一区间划分为不同施工标段的区段子单位工程车辆基地单位工程每座车辆段、停车场或车辆基地具有独立使用功能的单体工程工艺设备安装道路及环境管线等附属工程综合楼、食堂、司机公寓等配套的单体建筑房建工程单独划分全线轨道工程正线轨道工程车辆基地及出入段线轨道工程独立的子单位工程每座主变电站（所）送电工程房屋建筑电气设备机电系统设备安装工程若干单位工程子系统或者单机工程子单位工程分部工程供电系统信号系统通信系统综合监控集成系统自动售检票系统站台门系统疏散平台检验批2.区间工程包括各个附属土建工程，不同的施工标段具有各自独立的功能单体建筑，还包括道路（桥梁）和环境工程。
深基坑支护工程监理实施细则
.A.0.4明珠城聆湖苑12#地块工程监理实施细则（深基坑支护工程）（标准化格式文本）内容提要：深基坑支护工程概况本工程特点、难点监理工作依据监理组织机构监理工作流程监理工作控制要点及目标值监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师(签字、执业印章)：：日期：江苏省住房和城乡建设厅监制明珠城聆湖苑12#地块深基坑支护工程监理实施细则一、专业工程特点（一）本工程特征工程项目名称：明珠城12#地块基坑工程工程项目地点：苏州市吴江区鲈乡北路与柳胥路交汇处东北侧工程参与单位：建设单位：苏州新湖置业有限公司监理单位：吴江市建设监理有限公司设计单位：苏州立诚建筑设计院有限公司施工单位：南通市达欣工程股份有限公司（二）本基坑工程相关的工程地质物征（1）本工程拟建场地位于苏州市吴江区鲈乡北路与柳胥路交汇处东北侧。
±0.000＝4.650m，场地整平标高为3.00m（相对标高－1.65m）。
拟建地库工程底板板面标高为－5.45m，底板厚450mm，垫层厚100mm，底板垫层底标为－6.00m（黄海高程为－1.35m），挖深为4.35m；拟建地库工程承台厚1100mm，垫层厚100mm，承台垫层底标高为－6.65m（黄海高程为－2.00m），挖深5.00m。
地库北侧1#、2#、3#、4#楼底板板面标高为－5.45m，底板厚1500mm，垫层厚100mm，底板垫层底标高为－7.05m（黄海高程为－2.4m），挖深为5.40m。
坑中坑电梯井垫层底标高为－8.60m，高差1.55m，电梯井集水坑垫层底标高为－10.10m，高差3.05m。
（2）根据《建设基坑支护技术规程》（JGJ120-2012）确定，本工程基坑侧壁安全等级为三级。
（3）本工程基坑围护由苏州立诚建筑设计院有限公司设计，本着安全、经济、合理、可行的原则，重点地段重点支护，一般地段一般支护。
(4)围护结构拟建工程场地土层均匀分布，素填土下淤泥质粉质粘土层的厚度由西南角向东北角逐渐变深，具有高触变性和流变性，对淤泥持土较薄区域采用大放脚＋坡脚木桩围护方案，坡面挂网喷浆；淤泥质土较厚区域采用上部放坡＋重力式挡墙围护方案，坡面挂网喷浆。
(完整)TRD工法桩施工方案
新江湾23街坊23—1,23-2地块商办项目基坑支护工程TRD工法施工方案上海智平基础工程有限公司2013—07-02目录一、工程概况 .......................................................- 1 -1.1工程概述 ........................................................- 1 -1.2参建单位 ........................................................- 1 -1.3编制依据 ........................................................- 2 -1。
4 工程目标 ......................................................- 2 -1.5工程地理概述 ....................................................- 2 -二、施工安排 .......................................................- 4 -2。
1施工现场布置 ...................................................- 4 -2.2 分项工程施工顺序................................................- 4 -2。
3施工组织安排 ...................................................- 4 -2。
4施工组织机构设置................................................- 5 -2。
5工程特点和难点 .................................................- 6 -三、施工进度计划 ...................................................- 6 -3.1进度计划 ........................................................- 6 -3.2工期保证措施 ....................................................- 7 -四、施工准备与资然配置计划..........................................- 7 -4。
基坑围护工程监理质量控制要点
基坑围护工程监理质量控制要点基坑围护工程监理质量控制要点基坑围护工程的施工大致分成11个阶段，因此，项目监理部的控制工作的开展将围绕这11个方面展开。
那么，下面是店铺为大家整理的基坑围护工程监理质量控制要点，欢迎大家阅读浏览。
1 工程概况苏地2009-B-1号地块(华豪国际商城)工程位于苏州市平江新城万达广场西侧，其中地下两层建筑面积6 381.78 m2。
基坑开挖深度为11 m。
本工程地处市中心区域，东侧为人民路有苏州地铁二号线通过，周围环境复杂，管线繁多。
其中地下负一层与苏州地铁二号线万达站出入口贯通，西面为平门唐河，距离基坑西侧8 m～12 m。
2 基坑围护方案本工程基坑围护结构方案采用钢筋网喷面+钻孔灌注桩+SMW工法桩+φ850三轴搅拌桩止水帷幕+高压旋喷桩+二道钢筋混凝土支撑体系型式。
3 监理控制的主要内容基坑围护工程的施工大致分成11个阶段，因此，项目监理部的控制工作的开展将围绕这11个方面展开。
控制的主要内容分别为：(1)立柱桩、围护钻孔灌注桩、φ850三轴搅拌桩止水帷幕、工法桩、管井施工;(2)土方开挖及第一道混凝土支撑、圈梁、编网护坡施工;(3)土方开挖及第二道混凝土支撑、围檀施工;(4)土方开挖至坑底;(5)清底后及时铺设混凝土垫层，且延伸至围护桩边，浇筑混凝土底板及底板传力带;(6)坑中土方开挖;(7)待底板及底板传力带达到设计强度的80%后，拆除第二道支撑;(8)施工地下二层墙、柱和地下一层楼板;(9)待地下一层楼板及传力带达到设计强度的80%后，拆除第一道支撑;(10)继续施工地下主体结构，待地下结构全部施工完成后，回填土方;(11)基坑的监测、运行巡视。
另外，经过监理项目部评估分析，因工程的负一层与已建好的苏州地铁二号线万达站出入口的贯通，确保原结构的安全及成品保护，也是控制的重点内容。
因此，项目监理部对于工程质量的监控要点必须包括上述各个方面。
根据住建部«危险性较大的分部分项工程安全管理办法»的有关规定、监理规范、相关法规，结合工程实际组织编写监理规划及细则，对基坑围护施工及运行进行了事先控制、主要材料控制、事中控制和事后控制。
基坑边坡支护专项施工方案3篇
基坑边坡支护专项施工方案3篇【Pa，强度等级M10，添加三乙醇氨早强剂，注浆充盈系数应大于1。
5、喷射混凝土配合比(参考)水泥:砂:石=1:1.5:2.5，水灰比0.45_0.5，掺加速凝剂。
6、土钉墙顶部地面应做混凝土护面并与应地坪相连，护面宽度不小于2m。
土钉墙面层插入基坑底面以下不应小于0.2m;坡顶、坡脚应采取排水措施，在坡面上应设置泄水孔。
八、基坑监测本工程应加强信息化施工，施工期间根据监测资料及时控制和调整施工进度和施工方法。
施工过程中应由专业监测单位进行监测，遇到异常问题及时采取措施。
1、本次测试所采用的具体项目(1)水平、垂直位移的量测主要用于观测边坡、地下管线及邻近建筑物的水平位移及沉降。
管线的测点、相邻建筑物布置测点应与有关管理部门和业主商定。
(2)地下水位的观测布置坑外地下水位观测井，监测坑外地下水位的变动情况。
(3)坑外地表沉降及临近管线、建筑位移在基坑周围进行地表沉降及管线位移监测，有关项目由监测单位和管线单位确定方案。
2、监测报警值(1)围护体位移值：_gt;5mm/d(土方开挖阶段6mm/d)或者累计_gt;50mm。
周边地表沉降大于30mm。
(2)坑外地下水位：_gt;800mm。
(3)地下管线的报警值应根据相关管理部门的规定确定。
3、在围护结构施工前，应对各项量测内容测得初读数，对邻近建筑应记录好初始的位移、倾斜和开裂等情况。
在基坑降水及开挖期间，须做到一日一测。
在基坑施工期间的观测间隔，可视测得的位移及内力变化情况放长或减短。
测得的数据应及时上报甲方、设计院及相关单位和部门。
九、施工注意事项1、基坑开挖宜自场地一侧至另一侧、从高到低分级分段进行。
2、局部土质较差或高差较大处应减小放坡坡度或采取支护措施(如设置挡土墙)。
十、基坑支护方案1、基坑开挖和土钉墙施工应按设计要求自上而下分段分层进行，在机械开挖后，应辅以人工修整坡面，坡面平整度的允许偏差宜为_plusmn;20mm，在坡面喷射混凝土支护前，应清除坡面虚土。
危险性较大的分部分项工程范围
危险性较大的分部分项工程范围一、基坑支护、降水工程开挖深度超过3m（含3m）或虽未超过3m但地质条件和周边环境复杂的基坑（槽）支护、降水工程。
二、土方开挖工程开挖深度超过3m（含3m）的基坑（槽）的土方开挖工程。
三、模板工程及支撑体系（一）各类工具式模板工程：包括大模板、滑模、爬模、飞模等工程。
（二）混凝土模板支撑工程：搭设高度5m及以上；搭设跨度10m及以上；施工总荷载10kN/m2及以上；集中线荷载15kN/m及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。
（三）承重支撑体系：用于钢结构安装等满堂支撑体系。
四、起重吊装及安装拆卸工程（一）采用非常规起重设备、方法，且单件起吊重量在10KN及以上的起重吊装工程。
（二）采用起重机械进行安装的工程。
（三）起重机械设备自身的安装、拆卸。
五、脚手架工程（一）搭设高度24m及以上的落地式钢管脚手架工程。
（二）附着式整体和分片提升脚手架工程。
（三）悬挑式脚手架工程。
（四）吊篮脚手架工程。
（五）自制卸料平台、移动操作平台工程。
（六）新型及异型脚手架工程。
六、拆除、爆破工程（一）建筑物、构筑物拆除工程。
（二）采用爆破拆除的工程。
七、其它（一）建筑幕墙安装工程。
（二）钢结构、网架和索膜结构安装工程。
（三）人工挖扩孔桩工程。
（四）地下暗挖、顶管及水下作业工程。
（五）预应力工程。
（六）采用新技术、新工艺、新材料、新设备及尚无相关技术标准的危险性较大的分部分项工程。
附件二超过一定规模的危险性较大的分部分项工程范围一、深基坑工程（一）开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护、降水工程。
（二）开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程。
二、模板工程及支撑体系（一）工具式模板工程：包括滑模、爬模、飞模工程。
（二）混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20kN/m2及以上。
基坑围护验收规范
基坑围护验收规范篇一：基坑支护工程施工质量及验收要求基坑支护工程施工质量及验收要求一、工程概况：本基坑支护范围长约483m，宽约262m，开挖深度为7.4515.65m。
开挖范围内揭露底层为人工填土、坡残积粉质粘土、强风化砂岩和强风化泥岩。
本基坑安全等级北侧为一级，其余段均为二级。
场地土类别为软弱中硬土，建筑场地类别为Ⅱ类；抗震设防烈度为6度，地震设计分组未第一组。
高程为黄海高程系。
基坑支护主要采用有线放坡、土钉墙、回填分层碾压土修坡护坡等支护形式，场地排水主要采用全场地排水沟收集潜水泵抽排。
二、基坑支护工程施工验收依据如下：（1）基坑支护工程质量的基本规定：基坑边坡分段分层开挖后，应首先进行人工修坡，修坡后的土坡坡度应符合设计要求。
施工中应及时对土钉位置，钻孔直径、深度及角度，土钉插入长度，注浆配比、压力及注浆量，喷锚墙面厚度及强度等关键项目进行检查。
督促施工单位做好土钉墙施工过程中和完成后的监测工作。
重点观察坡顶或坡面位移、沉降及周围环境的变换。
如有异常情况应立即采取措施进行处理。
土钉墙支护工程质量检验标准允许偏差项目序号检查项目检查方法（mm）主控1土钉长度±30用钢尺量项目2土钉锁定力设计要求现场实测1土钉位置±100用钢尺量一2钻孔倾角±10测钻机倾角般3浆体强度±10试样送检项检查计量数目4注浆量大于理论计算量据5土钉墙面厚度±10用钢尺量（2）基坑支护工程施工主控项目：土钉的制作控制：1、土钉采用钢花管和钢筋土钉，钢花管制作详见《建筑基坑支护结构构造》，大样图如下：3、钢筋打设前应对锚筋进行检查且合格；采用凿岩机无水凿孔；锚筋按要求放至设计深度。
4、土钉孔位允许偏差150mm；倾角偏差±2度；长度允许偏差±100mm。
土钉支护工程质量检测控制：1、土钉抗拔试验：数量为总数的1且每层不少于3根。
抗拔力为设计值的1.3倍。
3m深基坑开挖支护施工专项方案新
目录一、编制依据 (2)二、编制目的 (2)三、编制原则 (3)四、工程概况 (3)五、施工方法及工艺 (3)5.1、总体施工方法及流程 (3)5.2、施工工艺要求 (4)5.2.1、施工准备 (4)5.2.2、测量放样 (4)5.2.3、分层开挖 (5)5.2.4、基坑支护 (7)5.2.5、基底处理 (7)5.2.6、基坑检查与验收 (8)5.3、施工重、难点及风险源分析 (9)六、施工组织 (9)6.1、人员配置 (9)6.2、机械配置 (10)七、防雨措施 (10)八、深基坑开挖与支护质量保证措施 (10)8.1、质量保证体系 (10)8.2.施工过程的质量控制 (11)8.3.各工序质量保证措施 (13)九、安全、环保保证措施 (14)9.1.施工现场安全保证措施 (14)9.2.施工机械安全管理措施 (15)9.3、施工用电安全管理措施 (16)9.4、安全技术交底 (17)十、安全事故应急预案 (18)10.1、应急救援组织机构 (18)10.2、应急救援机构职责 (18)10.3、危险因素分析及对策 (19)10.4、事故应急措施 (20)十一、环保保证措施 (20)深基坑开挖支护施工专项方案根据建设部建质【2009】87号文关于印发《危险性较大的分部分项工程安全管理办法的通知》，深基坑在施工过程中其危险性较大，为保证本项目深基坑施工安全，施工方法经济合理、措施有效特制订本方案。
深基坑是指：底面积在27平方米以内，且底长边小)三倍短边，开挖深度超过3（含3m），或深度虽未超过3m，但地质条件和周围环境及地下管线特别复杂的工程（反之则为浅基坑）,本方案针对3～5m的基坑施工编制。
一、编制依据1、《铁路桥涵工程施工质量验收暂行标准》2、《铁路桥涵地基和基础设计规范》（TB 10002.5-2005）3、涵施工设计图4、《施工现场临时用电安全技术规程》（JGJ46-2005）5、《铁路桥涵施工技术指南》6、《铁路工程施工安全技术规程》（TB10002.5-2005）二、编制目的深基坑工程具有技术难度高，风险大的特点。
基坑围护结构分项工程
基坑围护结构分项工程
1. 基坑围护设计，在进行基坑围护工程前，需要进行基坑围护设计，确定基坑的尺寸、深度、土壤条件等因素，并根据这些因素选择合适的围护结构类型和施工方法。
2. 围护结构类型，常见的基坑围护结构包括钢支撑、混凝土支撑墙、挡土墙、护坡、悬挑桩墙等，根据基坑的深度、周边环境和土壤条件等因素选择合适的围护结构类型。
3. 施工工艺，基坑围护结构的施工包括基坑开挖、支撑结构安装、混凝土浇筑等多个环节，需要严格按照设计要求和施工工艺进行施工，确保围护结构的稳定和安全。
4. 安全监测，在基坑围护施工过程中，需要对周边建筑物、地下管线等进行安全监测，及时发现并解决可能出现的安全隐患。
5. 环境保护，在进行基坑围护施工时，需要采取措施保护周边环境，减少施工对周边环境的影响，如降尘、降噪、水土保护等。
总的来说，基坑围护结构分项工程是建筑施工中非常重要的一
部分，它关乎到施工安全、周边环境保护和工程质量，需要在设计、施工和监测等方面严格把控，确保基坑围护工程的顺利进行和安全
完成。
深基坑支护专项施工方案(专家论证版)
福福建建永永泰泰建建筑筑工工程程公公司司阳 新 县 高 铁 站 站 前 广 场 及 配 套 道 路 工 程深 基 坑 支 护 专 项 施 工 方 案编制人：审核人：福建永泰建筑工程公司2019年11月14日目录第一章工程概况1.1工程概况1.2基坑周边情况1.3基坑地质条件第二章编制依据第三章施工准备3.1现场组织机构3.2主要施工机械3.3劳动力计划3.4临时设施准备3.5施工平面布置说明3.6材料准备第四章施工计划及总体部署第五章施工方法5.1施工顺序5.2施工方法5.3挂网喷砼施工5.4锚杆施工5.5土方开挖5.6地面及地下水控制5.7基坑防护第六章验收要求第七章质量保证措施7.1质量目标7.2质保体系7.3质量否决制度7.4质量保证措施第八章安全施工保证措施8.1安全管理目标8.2安全管理保证体系8.3安全管理制度8.4安全教育8.5保证安全施工措施第九章文明施工保证措施9.1文明施工目标9.2文明施工管理组织机构9.3文明施工措施第十章冬雨季技术组织措施10.1雨天施工措施第十一章基坑监测及应急救援预案11.1基坑监测11.2应急处理措施11.3应急救援组织机构11.4应急救援组织器材第一章工程概况1.1工程概况工程名称：阳新县高铁站站前广场及配套道路设施工程工程地址：阳新县建设单位：阳新县住房和城乡建设局设计单位：湖南大学设计研究院有限公司勘察单位：监理单位：湖北阳诚工程监理咨询有限公司施工单位：福建永泰建筑工程公司1.1本工程为阳新县高铁站站前广场及配套道路设施工程，站前广场用地面积76815.33㎡，其中绿地及景观设施面积33142.67㎡，硬质铺地广场面积37118.68㎡，公交车站场面积4256.29㎡，出租车站场面积2297.68㎡；地上总建筑面积1711.83㎡，地下总建筑面积25015.59㎡，匝道面积2711.85㎡。
进站东路，道路长度为857.493m,道路红线宽度均为20m,进站西路道路长度为1133.471m,道路红心啊宽度均为20m；纵一路，道路长度为266.381m,道路红线宽度均为20m.1.2基坑周边环境具体如下：阳新县在地形上属幕阜山丘陵东部，为新华夏构造体系隆起带的组成部分，山脉走向与构造线走向一致，略呈西南一东北向。
基坑围护分项工程
基坑围护分项工程监理实施细则（基坑围护分项工程）工程名称：以后海岸蓝月湾居住小区分部工程：地基与基础分部业主单位：厦门海投房地产公司总包单位：汕头市潮阳建筑工程总公司福建省第六建筑工程公司福建省第七建筑工程公司设计单位：厦门市建筑设计监理单位：厦门海投建设监理咨询专业监理工程师：总监理工程师：名目1.工程概况及设计要求 (2)2.质量操纵监理实施细则 (2)2.1 质量操纵工艺流程 (2)2.2监理工作的操纵要点及操纵方法 (2)2.3 质量标准 (4)2.5 监理工作方法及措施 (4)3.监理依据 (4)监理实施细则1.工程概况及设计要求本工程基坑支护采纳放坡和水泥搅拌桩重力式挡土墙结合坑内侧水泥搅拌桩加固的混合支护体系。
其中搅拌桩桩径φ500~600mm，桩长6000~12000mm，总桩数5925根，桩间搭接100。
坡面采纳水泥砂浆抹面，局部放坡空间小，坡度大的位置采纳钢筋网加钢筋钉锚固的措施护面，面层厚60mm，配置φ6.5@200*200mm钢筋网2.质量操纵监理实施细则2.1 质量操纵工艺流程轴线、标高复核→钢材、水泥、砂石等原材料取样验收→砼配合比设计的核查→围护桩施工监理（终孔验收）→锁口梁施工监理（钢筋隐藏验收、砼浇捣旁站）→边坡水平位移及周边道路、建筑物沉降观测点的设置及初始观测→第一次土方开挖（检查围护桩及锁口梁砼试块强度、边坡坡度、排水措施）→边坡水泥砂浆修面→第一层护壁喷锚施工监理（成孔检查→锚杆钢筋隐藏验收→灌浆旁站→护壁钢筋网验收→护壁喷射砼旁站→护壁砼养护）→第二次土方开挖→边坡水泥砂浆修面及第二层护壁喷锚施工监理→第三次土方开挖→边坡水泥砂浆修面及第三层护壁喷锚施工监理→边坡水平位移及沉降观测→围护结构验收2.2监理工作的操纵要点及操纵方法1、轴线、标高复核：⑴检查测量设备（经纬仪、水准仪等）的检定证书，在使用中对精确度如有怀疑应重新检定；⑵检查专职测量人员的资格及岗位证书；⑶依照建设单位提供的单体放样点（由有相应资质的测量部门测定），复核操纵桩的校核成果、操纵桩的爱护措施以及平面操纵网的测量成果，在复核过程中对单体放样点如有疑议应向建设单位提出；⑷依照复核无误的轴线操纵网，以及地下室平面尺寸、地下室施工工作面、边坡放坡坡度等，复核基坑开挖边线；⑸依照建设单位提供的水准点，复核相对标高引测点，而后复核自然地面方格网标高。
危险性较大的分部分项工程安全管理措施
江苏省计量检测基地一标段工程危险性较大的分部分项工程安全管理措施编制人：审核人：审批人：江苏中兴建设有限公司二0一二年三月七日目录一、工程概况二、危险性较大的分部分项工程清单三、安全组织措施1、建立安全管理体系2、建立安全生产管理制度3、建立安全生产教育、培训制度四、安全生产管理措施1、基坑围护、土方开挖分项工程2、模板工程3、脚手架工程4、塔式起重装置安装安全管理措施5、塔式起重装置加节安全管理措施6、塔式起重装置运行操作安全管理措施7、塔式起重装置拆除安全管理措施8、现场机械设备用电安全管理措施一、工程概况序号项目内容1 工程名称江苏省计量检测基地（一标段）工程2 工程地址南京市仙林大学城地块3 建设单位江苏省计量科学研究院4 设计单位江苏省建筑设计研究院有限公司5 监理单位江苏建科建设监理有限公司6 施工总包单位江苏中兴建设有限公司7 计划开竣工日期2012年03月08日～2012年12月31日二、危险性较大的分部分项工程清单通过对施工过程的分析判断，依据《危险性较大的分部分项工程安全管理办法》建质[2009]87号,确定了本工程的危险性较大的分部分项工程主要有如下几个方面：1、基坑支护2、土方开挖工程3、模板工程及支撑体系4、脚手架工程5、起重吊装及安装拆卸工程为了很好的地控制风险和防止事故，对施工人员的安全负责，保证工程圆满完成，我们在各方面遵守当地适用规定的同时，针对各类风险定了相应的安全管理措施。
三、安全组织措施1、建立安全管理体系1.1 危险性较大的分部分项工程，公司各级领导在牢固树立“安全第一、预防为主”的思想，坚决贯彻“管生产必须管安全”的原则，把安全生产放在重点议事日程上，作为头等大事来抓，并认真落实“安全生产、文明施工”的规定。
1.2 建立健全并全面贯彻安全管理制度和各岗位安全责任制，根据工程性质、特点、成立三级安全管理机构。
安全生产管理机构图项目经理：沈荣泽工程负责人：王延根工会组长：吴金泉质量主管：朱鸣安全员徐庆平施工员黄杏机管员徐春华质检员朱鸣材料员经明伟保管员王山城财会员余金林治安员王文广1.3 项目部安全领导小组，每周召开一次会议，部署各项安全管理工作和改善安全技术措施，具体检查各部门存在安全隐患问题提出改进安全技术问题，落实安全生产责任制和严格控制工人按安全规程作业，确保施工安全生产。
地铁工程单位(子单位)、分部工程划分
地下工程
工程防水
基坑围护
细部构造防水、特殊构造防水，一般围护结构防水，地下连续墙防水
内部结构
防水混凝土，水泥砂浆防水层，卷材防水层，涂料防水层，塑料板防水层，金属板防水层，细部构造防水、特殊构造防水、渗漏水治理
沉井
防水混凝土、涂料防水层、细部构造防水、渗漏水治理
顶管法
顶管法防水、渗漏水治理
地层超前支护及加固、洞身开挖、初期支护、防水工程、主体结构
高架车站工程
主体车站工程
地基与基础、主体结构、屋面工程
高架通道工程
地基与基础、下部结构、上部结构、桥面和桥梁附属设施
地下通道工程（明挖法）
基坑工程、地基（加固）与基础（桩基础）主体结构、防水工程
区间工程
明挖区间工程
敞开段、暗埋段、工作井
基坑围护、沉井、地基处理与降排水、基坑开挖与回填、内部结构、工程防水
盾构法
隧道防水、渗漏水治理
管棚
每20米
超前导管
每20米
注浆加固
每20米
洞身开挖
人工开挖
每20米
钻爆开挖
每20米
初期支护
钢架制作与安装
每20米
喷射混凝土
每20米
锚杆、锚管、锚索
每20米
初支背后注浆每2Βιβλιοθήκη 米防水工程卷材防水层
每施工段
涂料防水层
每施工段
塑料板防水层
每施工段
金属板防水层
每施工段
水泥砂浆防水层
每施工段
防水混凝土
每施工段
内部结构（地下工程）
模板
按《混凝土结构工程施工质量验收规范》规定划分检验批
钢筋
混凝土
基坑支护工程分部分项工程清单与计价表
金额（元）
合价
其中 定额人工费 暂估价
74.00
929588 157597.37
5500.00 143000.00 14592.45
5200.00 1482000.00 5345.08 2554588 177534.90
75.00 123975.00 36433.34
123975.00 36433.34 2678563 213968.24
分部小计
排水沟
1.砖品种、规格、强度等
级：页岩砖
2.沟内侧截面尺寸：
300mm*300mm、沟壁厚度为
120mm
3.垫层材料种类、厚度：
m
100mm
4.混凝土强度等级：C10
5.砂浆强度等级：水泥砂浆
M7.5
6.排水沟采用1:5水泥砂
合计
12562 26
285
1653
清单与计价表
标段：
不பைடு நூலகம்税综合 单价
工程名 称：
序号
基坑支护工程分部分项工程清单与计价表
基坑支护工程【基坑支护工程】
标段：
项目编码
项目名称
项目特征描述
计量 暂定工程
单位
量
基坑支护
1.部位 ：图示所有网喷支
护与喷锚支护位置，包含基
1
010202009001
网喷护壁（包含泄水孔， 不含钢筋）
顶翻边1m 2.厚度 ：80mm 3.喷射砼强度：C20
m2
3.单价包含后期施工需要的
脚1.手钢架筋部种分类、规格：HPB300
2
010515001001
现浇构件钢筋(护壁钢筋 网)
φ6.5 2.满足设计及施工规范的要 求
危险性较大分部分项工程分类范围
滑坡体处置工程。
滑坡量大于105m3的中型及以上滑坡体处理。
2.2高边坡防护
①高度9m以上的边坡处置工程；
②高度3m以上的支挡工程；
③大型或复杂的边坡防护工程（预应力锚索、抗滑桩等）。
岩质边坡高度超过30m，土质边坡超过15米边坡处理工程。
3
基础工程
3.1桩基础
桩基础。
①特殊环境下超大、超长桩基础工程（打桩超过50m，钻孔桩桩长超过100m和桩径3.5m）；
⑤采用新技术、新工艺、新材料、新设备及尚无相关技术标准的危险性较大的分部分项工程；
⑥预应力结构张拉工程；
⑦边通车边施工。
①在三级及以上通航等级的航道上进行水上水下施工；
②上跨或下穿既有高速公路、高速铁路施工。
表2危险性较大分部分项工程分类范围（铁路工程）
序号
专业类别
分部分项工程类别
一般规模标准
超过一定规模标准
③不良地质条件下有潜在危险性的土方、石方工程。
深度5m以上的基（槽）坑土（石）方开挖、支护、降水工程；
开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全，或存在有毒有害气体分布的基坑（槽）的土方开挖、支护、降水工程。
1.2路基边坡工程
①边坡高度超过20m或地面斜坡坡率陡于1：2.5的路堤，或不良地质地段、特殊岩土地段的路堤施工；
⑤挂篮；
⑥便桥、临时码头；
⑦水上作业平台。
⑧处于危险性较大地段的临时办公、生活、生产设施工程；
⑨大型预制场、拌和站（厂）等大型临设工程。
水深10m以上的围堰工程；
②高度40m以上墩柱、高度100m以上索塔的滑模、爬模、翻模工程；
③支架高度8m以上、跨度18m以上，施工总荷载≥15kN/m2；集中线荷载≥20kN/m；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基坑围护分项工程
监理实施细则
（基坑围护分项工程）
工程名称：以后海岸蓝月湾居住小区
分部工程：地基与基础分部
业主单位：厦门海投房地产公司
总包单位：汕头市潮阳建筑工程总公司
福建省第六建筑工程公司
福建省第七建筑工程公司
设计单位：厦门市建筑设计有限公司
监理单位：厦门海投建设监理咨询有限公司
专业监理工程师：
总监理工程师：
名目
1.工程概况及设计要求2
2.质量操纵监理实施细则2
2.1 质量操纵工艺流程2
2.2监理工作的操纵要点及操纵方法2 2.3 质量标准5
2.5 监理工作方法及措施5
3.监理依据6
监理实施细则
1.工程概况及设计要求
本工程基坑支护采纳放坡和水泥搅拌桩重力式挡土墙结合坑内侧水泥搅拌桩加固的混合支护体系。
其中搅拌桩桩径φ500~600mm，桩长6000~12000 mm，总桩数5925根，桩间搭接100。
坡面采纳水泥砂浆抹面，局部放坡空间小，坡度大的位置采纳钢筋网加钢筋钉锚固的措施护面，面层厚60mm，配置φ6.5@200*200mm钢筋网
2.质量操纵监理实施细则
2.1 质量操纵工艺流程
轴线、标高复核→钢材、水泥、砂石等原材料取样验收→砼配合比设计的核查→围护桩施工监理（终孔验收）→锁口梁施工监理（钢筋隐藏验收、砼浇捣旁站）→边坡水平位移及周边道路、建筑物沉降观测点的设置及初始观测→第一次土方开挖（检查围护桩及锁口梁砼试块强度、边坡坡度、排水措施）→边坡水泥砂浆修面→第一层护壁喷锚施工监理（成孔检查→锚杆钢筋隐藏验收→灌浆旁站→护壁钢筋网验收→护壁喷射砼旁站→护壁砼养护）→第二次土方开挖→边坡水泥砂浆修面及第二层护壁喷锚施工监理→第三次土方开挖→边坡水泥砂浆修面及第三层护壁喷锚施工监理→边坡水平位移及沉降观测→围护结构验收
2.2监理工作的操纵要点及操纵方法
⑴检查测量设备（经纬仪、水准仪等）的检定证书，在使用中对精确度如有怀疑应重新检定；
⑵检查专职测量人员的资格及岗位证书；
⑶按照建设单位提供的单体放样点（由有相应资质的测量部门测定），复核操纵桩的校核成果、操纵桩的爱护措施以及平面操纵网的测量成果，在复核过程中对单体放样点如有疑议应向建设单位提出；
⑷按照复核无误的轴线操纵网，以及地下室平面尺寸、地下室施工工作面、边坡放坡坡度等，复核基坑开挖边线；
⑸按照建设单位提供的水准点，复核相对标高引测点，而后复核自然地面方格网标高。
⑴审查钢材及水泥供应商资质；
⑵审查钢材、水泥出厂合格证及现场取样试验报告单，要求试验项目填写完整，数据指标符合要求，检验结果明确，印章及签字手续完整，合格证为原件或有效复印件并注明单位工程名称、使用部位、进场数量，试验报告单上合格证编号应正确填写，代表数量与合格证相符；
⑶检查钢材表面标志，要求标志清晰，与合格证上的标志相符；
⑷检查水泥包装袋上的标识，要求清晰标明水泥厂不、品种、标号、出厂编号、出厂日期，并与出厂合格证相符；
⑸检查钢材及水泥的进场取样情形，钢材应以同品种、同规格不大于60吨为一批，水泥以同厂家、同标号、同品种、同编号不超过400吨为一批取样送检，同时按不大于30%的频率见证取样；
⑹检查钢材及水泥的使用情形，钢材在加工中如有脆断、焊接性能不良等不正常现象，应进行化学成分检验或其它专项检验，并做出鉴定处理结论，水泥应在出厂3个月内使用，在使用中如发觉有受潮结块等专门现象应进行软练标号试验；
⑺砂石质量的检查：要求使用河砂，含泥量≤3%，不得使用海砂及被海水浸泡过的砂；使用具有连续级配、含泥量≤1%、针片状颗粒含量≤15%的碎石；砂石各按同一次进场不超过400M3为批理取样送检，检验报告结论符合要求后方可使用；
⑻检查原材料的堆放是否符合要求，钢材要求架空堆放，水泥堆放场地应有防潮防雨措施，且堆放高度不超过10包，砂石要求堆放于硬铺地以防污泥污染。
砼配合比设计的核查
⑴检查砼强度与设计施工图是否一致；
⑵检查砼的试配强度、掺和料的掺量、外加剂品种是否符合要求；
⑶检查水泥品种、水泥用量是否符合要求；
⑷检查砼设计坍落度、水灰比、砂率、初凝及终凝时刻等是否符合要求。
4、边坡水平位移及沉降观测
⑴基坑土方开挖前应按设计要求，在边坡顶面布设水平位移观测点，在周边道路及建筑物布设沉降观测点，并设置足够数量的水准点，在土方开挖前进行初始观测，并做好记录，监理人员应对初始观测数据进行复核；
⑵基坑开挖过程中及工程桩施工过程中每三天至少观测一次，若发觉边坡不稳固应加密观测，边坡稳固后可延长观测时刻；
⑶边坡的水平位移及沉降量如超过设计预警数据，应及时采取措施处理；
5、护壁喷锚施工监理
⑴检查成孔设备及成孔工艺是否符合要求，检查成孔深度及清渣是否符合要求；
⑵对锚杆进行隐藏验收，要紧检查锚杆钢筋材料质量、锚杆长度、锚杆的水平及竖向间距、焊接接头质量、锚杆支架制作等是否符合要求；
⑶锚孔灌浆检查，要紧检查水泥质量、水泥浆的水灰比、注浆压力、注浆的密实度等；
⑷对喷锚护壁钢筋网进行隐藏验收，重点检查钢筋原材质量、锚杆与护壁钢筋网的拉接措施、钢筋网爱护层、钢筋接头、水平及竖向间距、护壁泄水孔的埋设等是否符合要求；
⑸喷射砼旁站
检查砂石原材质量，要求砂粒径小于2MM，含泥小于3%，碎石粒径小于15MM，不得使用污水；
检查现场施工配合比；
检查喷射砼厚度；
回弹物不得作为喷料重新喷射；
对砼试块强度进行见证取样；
检查喷射砼后是否按要求进行养护，要求终凝后2小时浇水养护，养护期许多于7天。
围护结构验收
⑴检查边坡水平位移及沉降观测记录，检查其最大水平位移及沉降量是否超出设计的预警数据，水平位移及沉降是否差不多稳固；
⑵检查注浆用的水泥砂浆强度及喷射砼试块强度是否符合设计要求；
⑶检查锚杆的锚固力试验结果是否符合设计要求；
检查内业资料是否差不多齐全
2.3 质量标准
(一)依据标准
应符合国家标准GB50202-2002《建筑地基基础工程施工质量验收规范》
JGJ120-99 《建筑基坑支护技术规程》
2.5 监理工作方法及措施
在开工前进行监理交底，明确质量操纵要点，监理工作程序。
对施工组织设计及基坑围护专项施工方案进行审核，重点检查要紧施工方法、质量及安全保证措施是否符合要求。
按照见证取样协议书及打算书进行见证取样，并做好记录。
按照本细则的监理工程程序及操纵要点进行监理，并采取巡视、平行检验、旁站等手段，对发觉的质量咨询题及时下达监理通知单，要求施工单位限时整改并检查整改结果，对存在的重大质量隐患则通过总监及时下达工程暂停令，要求施工单位停工整改，整改完毕经监理人员与总监复查符合要求后及时签署工程复工报审表。
定期召开监理例会，提出并分析所存在的质量咨询题及其改进措施。
对基坑围护施工过程中发觉的专门情形及时联系设计单位，商定处理方案。
7、及时收集整理监理内业资料。
3.监理依据
（1）监理合同、总承包合同及分包合同（包括业主与各方签订的各种协议）；
（2）《厦门市工程建设施工监理实施细则》（厦建监安字（99）第069号）；
（3）政府有关政策、法令、监理法规等；
（4）其它有关文件。
