兆欧表工作原理
兆欧表工作原理
兆欧表，又称绝缘电阻测试仪，是一种用于测量电气设备、电缆、变压器、发
电机、电动机等绝缘电阻的仪器。
其工作原理主要基于欧姆定律和电流的流动方式。
兆欧表的工作原理可以分为直流兆欧表和交流兆欧表两种类型。
直流兆欧表工作原理：
直流兆欧表是利用直流电源对被测物进行充电，然后测量被测物上的电压，从
而计算出其绝缘电阻。
在测试中，先将兆欧表的正负极分别接入被测物的两端，然后通电充电，待充电完成后断开电源，记录下电阻表上的电压值。
根据欧姆定律，电阻R=U/I，其中U为电压值，I为电流值。
通过测量得到的电压值和预先设定的
电流值，就可以计算出被测物的绝缘电阻。
交流兆欧表工作原理：
交流兆欧表是利用交流电源对被测物进行充放电，然后测量被测物上的电流和
电压，从而计算出其绝缘电阻。
在测试中，先将兆欧表的正负极分别接入被测物的两端，然后通电充电，待充电完成后断开电源，记录下电流和电压值。
根据欧姆定律，电阻R=U/I，其中U为电压值，I为电流值。
通过测量得到的电压值和电流值，就可以计算出被测物的绝缘电阻。
总结：
兆欧表的工作原理基于欧姆定律，通过测量电压和电流值来计算被测物的绝缘
电阻。
在实际应用中，直流兆欧表适用于测试较小容量的绝缘电阻，而交流兆欧表适用于测试大容量的绝缘电阻。
无论是直流兆欧表还是交流兆欧表，都需要严格按照操作规程进行测试，以确保测试结果的准确性和可靠性。
兆欧表在电力行业、电气设备维护等领域具有重要的应用价值，能够有效保障电气设备的安全运行。
绝缘监测仪工作原理
绝缘监测仪工作原理
绝缘监测仪（也被称为绝缘电阻测量仪）用于测量电气设备（如变压器、电缆、电机等）的绝缘状况，以判断其是否存在绝缘故障。
其工作原理如下：
1. 绝缘监测仪采用直流电压源，将一定电压施加在待测设备的绝缘上。
通常采用的电压范围为500V-5000V。
2. 施加电压后，绝缘监测仪测量绝缘电阻的值。
绝缘电阻是指绝缘材料抵抗电流流过其内部的能力，通常以欧姆（Ω）为单位。
3. 绝缘监测仪内部引入一个高精度的电流测量电路，该电路测量通过测量电压施加的绝缘上的电流来计算绝缘电阻值。
4. 测量过程中，绝缘监测仪会根据测得的电流和施加电压计算得出绝缘电阻值，并将结果显示在仪器的显示屏上。
5. 绝缘监测仪还可通过记录测量结果并与设定的阈值进行比较，来判断绝缘是否正常。
若绝缘电阻低于设定阈值，则会发出报警信号，提示绝缘故障的存在。
总结起来，绝缘监测仪通过施加一定电压在设备绝缘上测量电流，并根据测得的电流计算出绝缘电阻值，从而判断设备绝缘状况是否正常。

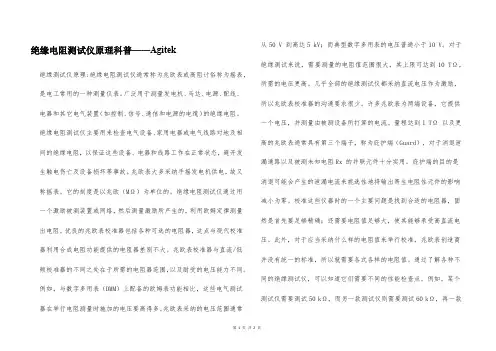

绝缘电阻测试仪原理科普——Agitek
绝缘电阻测试仪原理科普——Agitek绝缘测试仪原理:绝缘电阻测试仪通常称为兆欧表或高阻计俗称为摇表，是电工常用的一种测量仪表。
广泛用于测量发电机、马达、电源、配线、电器和其它电气装置（如控制、信号、通信和电源的电缆）的绝缘电阻。
绝缘电阻测试仪主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避开发生触电伤亡及设备损坏等事故。
兆欧表大多采纳手摇发电机供电，故又称摇表。
它的刻度是以兆欧（MΩ）为单位的。
绝缘电阻测试仪通过用一个激励被测装置或网络，然后测量激励所产生的，利用欧姆定律测量出电阻。
优良的兆欧表校准器包括各种可选的电阻器，这点与现代校准器利用合成电阻功能提供的电阻器差别不大。
兆欧表校准器与直流/低频校准器的不同之处在于所需的电阻器范围，以及耐受的电压能力不同。
例如，与数字多用表（DMM）上配备的欧姆表功能相比，这些电气测试器在举行电阻测量时施加的电压要高得多。
兆欧表采纳的电压范围通常从50 V 到高达5 kV；而典型数字多用表的电压普通小于10 V。
对于绝缘测试来说，需要测量的电阻值范围很大，其上限可达到10 TΩ，所需的电压更高。
几乎全部的绝缘测试仪都采纳直流电压作为激励，所以兆欧表校准器的沟通要求很少。
许多兆欧表为两端设备，它提供一个电压，并测量由被测设备所打算的电流。
量程达到1 TΩ以及更高的兆欧表通常具有第三个端子，称为庇护端（Guard），对于消退泄漏通路以及被测未知电阻Rx 的并联元件十分实用。
庇护端的目的是消退可能会产生的泄漏电流来挑选性地将输出寄生电阻性元件的影响减小为零。
校准这些仪器时的一个主要问题是找到合适的电阻器，固然是首先要足够精确；还需要电阻值足够大，使其能够承受高直流电压。
此外，对于应当采纳什么样的电阻值来举行校准，兆欧表创造商并没有统一的标准，所以就需要各式各样的电阻值。
通过了解各种不同的绝缘测试仪，可以知道它们需要不同的性能检查点。
绝缘电阻测试仪原理
绝缘电阻测试仪原理
绝缘电阻测试仪是用来测量电气设备或线路的绝缘电阻的仪器。
它的工作原理基于电压分压和电流测量的原理。
在进行绝缘电阻测试时，测试仪首先会施加一个稳定的直流高压电源到被测设备或线路上。
这个电压通常是几百伏到数千伏之间。
然后，测试仪会通过内部电路将这个高电压分压下来，然后测量电流。
在测量电流时，测试仪是通过连接到被测设备或线路的两个绝缘引线上的电流传感器来实现的。
这个电流传感器可以是用于直流电流或交流电流测量的不同类型，如霍尔效应传感器或电阻型传感器等。
测量得到的电流数值将与测试仪内部的电气参数进行计算，得到被测设备或线路的绝缘电阻数值。
这个数值通常以欧姆（Ω）为单位。
绝缘电阻测试仪的原理是基于带电的绝缘材料（如绝缘电缆）的电阻特性。
当电压施加到绝缘材料上时，电流会通过绝缘材料流向地，形成一个电流回路。
这个电流的大小和绝缘材料的电阻成反比。
绝缘电阻测试仪通过测量这个电流来评估绝缘材料的质量和可靠性。
绝缘电阻测试仪的操作方法通常很简单，只需要将测试仪连接到被测设备或线路上，然后按下开始测试的按钮。
测试仪会自动施加电压并测量电流，然后计算出绝缘电阻的数值。
测试结
束后，测试仪通常会显示测试结果，并且可以保存结果或输出到计算机进行进一步分析。

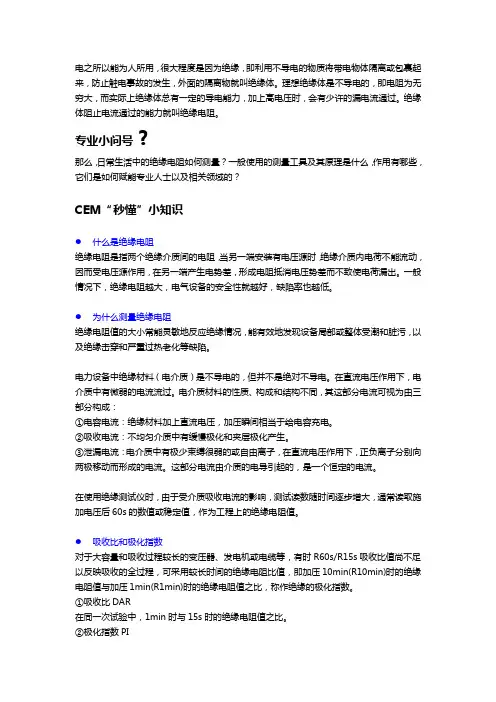

1分钟了解绝缘电阻测试仪
电之所以能为人所用，很大程度是因为绝缘，即利用不导电的物质将带电物体隔离或包裹起来，防止触电事故的发生，外面的隔离物就叫绝缘体。
理想绝缘体是不导电的，即电阻为无穷大，而实际上绝缘体总有一定的导电能力，加上高电压时，会有少许的漏电流通过。
绝缘体阻止电流通过的能力就叫绝缘电阻。
专业小问号那么，日常生活中的绝缘电阻如何测量？一般使用的测量工具及其原理是什么，作用有哪些，它们是如何赋能专业人士以及相关领域的？CEM“秒懂”小知识●什么是绝缘电阻绝缘电阻是指两个绝缘介质间的电阻，当另一端安装有电压源时，绝缘介质内电荷不能流动，因而受电压源作用，在另一端产生电势差，形成电阻抵消电压势差而不致使电荷漏出。
一般情况下，绝缘电阻越大，电气设备的安全性就越好，缺陷率也越低。
●为什么测量绝缘电阻绝缘电阻值的大小常能灵敏地反应绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。
电力设备中绝缘材料（电介质）是不导电的，但并不是绝对不导电。
在直流电压作用下，电介质中有微弱的电流流过。
电介质材料的性质、构成和结构不同，其这部分电流可视为由三部分构成：①电容电流：绝缘材料加上直流电压，加压瞬间相当于给电容充电。
②吸收电流：不均匀介质中有缓慢极化和夹层极化产生。
③泄漏电流：电介质中有极少束缚很弱的或自由离子，在直流电压作用下，正负离子分别向两极移动而形成的电流。
这部分电流由介质的电导引起的，是一个恒定的电流。
在使用绝缘测试仪时，由于受介质吸收电流的影响，测试读数随时间逐步增大，通常读取施加电压后60s的数值或稳定值，作为工程上的绝缘电阻值。
●吸收比和极化指数对于大容量和吸收过程较长的变压器、发电机或电缆等，有时R60s/R15s吸收比值尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即加压10min(R10min)时的绝缘电阻值与加压1min(R1min)时的绝缘电阻值之比，称作绝缘的极化指数。
绝缘电阻测试仪 原理
绝缘电阻测试仪原理
绝缘电阻测试仪是一种用于测量电气设备或电线电缆绝缘性能的工具。
其原理是通过施加高压电源，将电流引入被测设备或电缆的绝缘层中，然后测量在给定时间内电流的衰减程度，从而得到绝缘电阻值。
具体而言，绝缘电阻测试仪通常采用直流电源，通过接地连接将高压施加在被测对象上。
在施加高电压的同时，测试仪通过内置的电压计测量电压值。
接下来，测试仪通过内置的电流计测量在给定电压下通过被测对象的电流。
这个电流的大小取决于被测对象的绝缘性能，较好的绝缘性能会导致电流极小。
最后，测试仪会根据测得的电流值自动计算出绝缘电阻值。
为了确保测量结果的准确性，绝缘电阻测试仪通常会提供自动或手动的电流调节功能，以便在不同绝缘电阻范围内进行精确测量。
此外，测试仪还通常提供运行时间设定功能，以便用户可以根据需要调整测试时间。
总之，绝缘电阻测试仪通过施加高压电源，测量电流衰减来评估被测对象的绝缘性能。
其原理简单但有效，可广泛应用于各种需要检测绝缘性能的电气设备和线缆。
绝缘电阻测试仪原理
绝缘电阻测试仪原理
绝缘电阻测试仪是一种用于测量电气设备或电气线路的绝缘电阻的仪器。
其工作原理基于电流-电压的关系，通过施加一定电压量，用来测量电流的大小，从而计算出被测电气设备或电气线路的绝缘电阻。
绝缘电阻测试仪通常由三个主要部分组成：电源部分、电流测量部分和电压测量部分。
在测试开始前，测试仪的电源部分会提供一定的直流电压，通常在500伏特到1000伏特之间。
这个电压将用于施加到被测设备或线路上。
电流测量部分通过测量通过被测设备或线路的电流来确定电阻的值。
当电流通过绝缘电阻时，测试仪将测量到一个相应的电流值，这个电流值可以用来计算绝缘电阻。
通常，测试仪会将测量到的电流转化为符合标准单位的数值，如毫安或微安。
电压测量部分用于测量施加到被测设备或线路上的电压。
测试仪通过测量电压，可以用来计算绝缘电阻的值。
电压测量部分通常与电流测量部分相互配合，以确保测量结果的准确性。
绝缘电阻测试仪的原理基于欧姆定律和串联电路的原理。
根据欧姆定律，电阻与电流和电压之间的关系为R = U/I，其中R 表示电阻，U表示电压，I表示电流。
通过对被测设备或线路施加一定电压，测量通过的电流，再根
据欧姆定律的关系进行计算，就可以得到相应的绝缘电阻值。
需要注意的是，在进行绝缘电阻测试时，要确保被测设备或线路处于关断状态，以避免电流通过其他路径，影响测试结果的准确性。
绝缘电阻测试仪的原理简单而有效，可以帮助工程师或技术人员检测电气设备或线路的绝缘性能，从而及时发现问题并采取相应的维修或替换措施，确保设备或线路的安全运行。
绝缘测试仪原理
绝缘测试仪原理
绝缘测试仪是一种用于测量绝缘电阻的仪器。
其原理是利用电流和电压之间的关系来确定绝缘电阻的大小。
在测试过程中，绝缘测试仪会施加一个特定的电压到被测物体上。
这个电压通常是直流电压，可以是几百伏甚至几千伏。
施加电压后，绝缘测试仪会通过测量从电源输出的电流来计算绝缘电阻。
绝缘测试仪通过欧姆定律来计算绝缘电阻。
根据欧姆定律，电流等于电压除以电阻。
在绝缘测试中，电流非常小，通常是微安级别，而电压较大。
因此，通过测量这个微小的电流，并将其除以已知的电压，就可以计算出绝缘电阻。
为了保证测试结果的准确性，绝缘测试仪还需要注意一些因素。
例如，测试时应确保被测物体与地之间没有电气连接，以避免绕路电流的干扰。
此外，测试时应尽量避免温度和湿度的变化，因为这些因素会对测试结果产生影响。
绝缘测试仪的原理简单而有效。
通过测量电流和电压之间的关系，可以准确计算出绝缘电阻的大小，从而评估电气设备的绝缘性能。
这对于确保电气安全非常重要，因为如果绝缘电阻过低，就可能导致电气设备发生漏电等事故。
因此，绝缘测试仪在电力行业和工业领域有着广泛的应用。
绝缘电阻测试仪工作原理
绝缘电阻测试仪工作原理
绝缘电阻测试仪是一种用于测量电路或设备的绝缘电阻的仪器。
其工作原理基于一种称为直流高压法的测量方法。
在测试时，测试仪会施加一定的直流高压电源电压到待测试的电路或设备上。
这个高压通常是几百伏至几千伏的范围。
当电源施加的电压较高时，绝缘材料内部的绝缘电阻就可以被测量出来。
在绝缘电阻测试仪中，有两个重要的元件：高压发生器和测量电路。
高压发生器产生和提供所需的直流高压，而测量电路通过测量电流来计算绝缘电阻。
当高压施加到电路或设备上时，由于绝缘材料对电流的抵抗，只有极小的漏电流流过。
这个漏电流由测量电路测量，并由微处理器或电子元件进行处理和计算。
最后，绝缘电阻值将显示在仪器的显示屏上。
通过对绝缘材料的电阻进行测试，可以评估电路或设备的绝缘性能，以及对安全性和可靠性的影响。
绝缘电阻测试仪广泛应用于发电厂、变电站、电力设备、电力电子装置和电气设备等领域。
总的来说，绝缘电阻测试仪的工作原理是利用直流高压法来测量电路或设备的绝缘电阻。
它通过施加高压并测量漏电流来评估绝缘材料的性能。
这种测试方法可以帮助确保电路和设备的安全运行，并预防电气故障的发生。
绝缘电阻的测量原理是啥
绝缘电阻的测量原理是啥绝缘电阻是指电气设备、电缆或绝缘体等的绝缘材料所表现出的抵抗导电的特性。
绝缘电阻的测量是保证电气设备安全运行的重要检测工作之一，其原理是利用电流通过绝缘材料导电时所产生的电压来计算绝缘电阻。
绝缘电阻测试常用的仪器是绝缘电阻计，它通过将一个已知电压加在被测绝缘材料上，然后根据测得的电流值来计算绝缘电阻。
在测量时，绝缘电阻计会产生一个一定的测试电压，通常为250V、500V、1000V 等，然后将该电压加在被测绝缘材料的两端。
由于绝缘材料的导电性很差，只有极少量的电流会通过绝缘材料流过。
测量绝缘电阻的主要原理是基于欧姆定律，即电流等于电压除以电阻，即I =V/R。
根据欧姆定律，当测试电压V固定时，绝缘电阻R与测试电流I成反比，即电流越小，绝缘电阻越大。
所以测得的测试电流I越小，表示绝缘电阻越大。
为了提高测量的准确性，需要在测量的同时对温度、湿度等因素进行补偿。
在常温环境下，绝缘电阻的测量结果会随着环境的温度和湿度的变化而发生变化。
因此，在测量中需要对环境因素进行考虑和修正。
另外，测量绝缘电阻时需要注意的是，被测电器或设备必须处于停电状态，以免造成电击和损坏设备。
同时，测量时需确保测试电极与被测电器的绝缘材料之间没有其他的电介质存在，以免影响测量结果。
绝缘电阻测量的结果以兆欧（MΩ）为单位表达。
通常来说，绝缘电阻越大，说明绝缘材料越好，电气设备的绝缘性能越可靠。
绝缘电阻的测量非常重要，特别是对于一些对电源稳定性和电气设备安全要求较高的场合。
绝缘电阻测试可以发现电气设备中可能存在的绝缘破损、潮湿、污染等问题，及时采取措施进行维修和保养，避免潜在的安全隐患。
综上所述，绝缘电阻测量的原理是利用测试电压和测得的测试电流，根据欧姆定律计算绝缘电阻。
测量时需要考虑环境因素的影响，并采取相应的补偿措施。
绝缘电阻测试对于确保电气设备的安全运行和预防火灾、电击等事故具有重要意义。
绝缘测试仪原理
绝缘测试仪原理绝缘测试仪是一种专业的电气测试仪器，用于检测电气设备的绝缘性能。
它的原理是基于电场效应和电阻效应，并通过测量绝缘电阻来评估绝缘系统的可靠性和安全性。
绝缘测试仪的原理可以简单归纳为以下几个步骤：1. 电源与测试电极连接。
绝缘测试仪通过将其电源与待测试设备的电极相连，建立一个电气连接。
2. 施加测试电压。
绝缘测试仪通过内置的电源，施加一个预定的直流或交流电压到待测设备上。
3. 测量绝缘电阻。
在施加测试电压后，绝缘测试仪通过测量电流，来计算待测设备的绝缘电阻。
测量的电流通常很小，一般在微安级别。
4. 显示测试结果。
绝缘测试仪会将测得的绝缘电阻值显示在仪表上，以便用户参考。
绝缘测试仪的原理基于两个关键概念：电场效应和电阻效应。
电场效应是指在电压作用下，绝缘材料中会产生电场。
绝缘材料中的电荷自由移动非常有限或者根本不移动，因此形成了电场。
通过施加测试电压，绝缘测试仪能够测量电荷在绝缘材料中流动的能力，即绝缘电阻。
电阻效应是指绝缘材料的电阻特性对电流的阻碍作用。
绝缘材料的电阻越高，通过绝缘材料的电流就越小。
绝缘测试仪通过测量通过待测设备的电流大小，来评估绝缘材料的电阻特性。
通过以上原理，绝缘测试仪能够判断绝缘系统的健康状态。
如果测得的绝缘电阻很高，说明绝缘系统很好，设备安全可靠。
但如果绝缘电阻过低或者测量结果不稳定，那么可能存在电气漏电或绝缘破损的问题，需要及时进行修复或更换。
绝缘测试仪广泛应用于各种电气设备的维护和安全检测中，如电线电缆、变压器、发电机等。
它们在电力行业、制造业、建筑业等领域起着至关重要的作用。
通过定期检测绝缘电阻，可以及早发现潜在的故障和安全隐患，从而提高设备的可靠性和工作效率。
总结起来，绝缘测试仪原理是基于电场效应和电阻效应，通过测量绝缘电阻来评估电气设备的绝缘性能。
它的应用广泛，并起着至关重要的作用。
使用绝缘测试仪可以确保电气设备的安全可靠性，提高工作效率和生产质量。
测量绝缘电阻的原理
测量绝缘电阻的原理
测量绝缘电阻的原理是利用电流经过绝缘材料时的阻抗来判断绝缘材料的绝缘状态。
当绝缘材料完好无损时，其绝缘电阻非常大，因此电流通过材料时可以忽略不计。
测量绝缘电阻的一种常用方法是使用绝缘电阻测试仪。
该仪器通过施加一定的电压（通常为500V或1000V）在被测绝缘材
料两端，并测量电流来计算绝缘电阻。
测试仪通过测量电流大小来判断绝缘电阻的大小。
在绝缘电阻测试中，需要注意的是保持测试条件的恒定性。
确保被测绝缘材料两端没有任何与地或其他导体的接触，以避免因其他路径导致测试结果的误差。
另外，测试时应注意提供足够的测试时间，以确保测试结果的准确性。
绝缘电阻测试可以有效地评估电气设备和电力系统中的绝缘状态并判断其是否需要维修或更换。
高绝缘电阻值表示绝缘状态良好，而低绝缘电阻值则提示可能存在绝缘故障或损坏。
因此，绝缘电阻测试在电力行业和电子设备维修中具有重要的应用价值。
绝缘表工作原理
绝缘表工作原理
绝缘表工作原理
绝缘表又称绝缘电阻测试仪，是一种用来测量电气设备和线路绝缘电
阻和放电性能的仪器。
绝缘表工作原理可以用以下几点来概括：
一、原理介绍
绝缘表是一种采用高电阻电桥作为核心技术的电路。
电桥分为两条电路：未知电阻（即被测量电器的绝缘电阻）与有标准电阻的库仑电桥
相连接，然后通过高电阻计把测试电压加在它们上面，最后利用计算
机或者计算器计算出测试电阻值。
测试时，绝缘表发出一定的测试电压，然后利用高阻电桥进行测量，从而获得被测试物质绝缘电阻值。
二、测试原理
当绝缘电阻测试时，绝缘表先将皮肤效应和水分效应的影响消除，然
后加上测试电压使被测器件产生绝缘电阻。
在电气设备和线路进行运
行时，其绝缘电阻就会逐渐减小，从而导致电力泄漏和可能发生故障。
因此，通过对电气设备和线路进行定期的绝缘电阻测试，可以早期发
现潜在的电气故障，避免设备和线路的故障产生，确保设备和线路的
正常运行。
三、测量注意事项
在进行绝缘电阻测试前，需要确认设备或线路已经断电，否则会导致
测试电压危险。
此外，应保证测试线路的完整，以避免测量误差的发生。
如果使用小量程表，应确保测试电压小于表的额定电压，否则容
易损坏表头。
最后，需要注意仪器的精度，将其时间设置正确，以避
免过时的测量值的发生。
四、结论
绝缘表工作原理是通过测试电气设备和线路的绝缘电阻和放电性能，提高设备和线路的安全性能，保障人员和设备的安全，使电力工作更加高效、稳定和可持续。
需要注意的是，测量过程中需要保证安全和准确性，否则，在一定程度上会增加电气故障的风险。
绝缘电阻测试仪原理
绝缘电阻测试仪原理
绝缘电阻测试仪是一种用于测量电气设备绝缘电阻的仪器。
在电气设备运行中，绝缘电阻是保证设备正常运行和人身安全的重要指标之一。
绝缘电阻测试仪的原理是基于电压和电流的关系，通过施加一定的电压，测量电流来间接计算出被测设备的绝缘电阻值。
绝缘电阻测试仪的原理主要包括以下几个方面：
首先，绝缘电阻测试仪利用高压电源产生一定的电压，通常为500V、1000V
甚至更高的电压。
这些高压电源可以通过内置的电池或外接电源来提供。
高压电源的作用是为被测设备施加一定的电压，以便测量其绝缘电阻。
其次，绝缘电阻测试仪内部配备了一套精密的电流测量电路。
当高压电源施加
在被测设备上时，测试仪会测量通过被测设备的电流。
这个电流通常非常微小，因为绝缘电阻很大，所以需要高灵敏度的电流测量电路来准确测量。
然后，通过测量被测设备上的电压和电流，绝缘电阻测试仪可以计算出被测设
备的绝缘电阻值。
根据欧姆定律，电压和电流的比值就是绝缘电阻值。
测试仪内部的处理器会自动进行计算，并在显示屏上显示出测量结果。
最后，绝缘电阻测试仪通常还配备了数据存储和传输功能。
测量完成后，测试
仪可以将测量结果保存在内部存储器中，也可以通过USB接口或蓝牙功能将数据
传输到电脑或移动设备中进行进一步分析和存档。
绝缘电阻测试仪的原理简单明了，通过施加电压、测量电流、计算电阻值并进
行数据处理，可以快速、准确地测量出被测设备的绝缘电阻。
这对于电气设备的安全运行和维护具有重要意义，也为电气工程师和维护人员提供了一种方便、可靠的测试手段。
绝缘电阻测试仪的原理及如何操作
绝缘电阻测试仪的原理及如何操作一、绝缘电阻测试仪原理绝缘电阻测试仪实现的绝缘电阻测量原理通过测量施加电压V时流向目标的电流I，然后将施加的电压V除以得到的电流I，来计算测量目标的绝缘电阻Rx。
绝缘电阻测试仪实现的低绝缘电阻测量原理测量目标的绝缘电阻Rx通过测量当电流I施加到目标时在测量端子上发生的电压V，然后将端电压V除以施加的电流I来计算。
绝缘电阻测试仪实现的光伏电阻测量原理测量目标的电阻Rx通过测量施加电压V时流向目标的电流I然后将施加的电压V除以所得电流I来计算。
（测量目标产生的电压和电流值为它会减去发电量。
）二、如何使用绝缘电阻测试仪绝缘电阻电阻测量警告：不要试图测量带电导体上的绝缘电阻。
确认测量键未处于抬起位置。
查阅表并确定要设置的测量电压旋转开关。
将黑色测试导线连接到被测物体的接地侧。
将红色测试导线连接到待测线。
按测量键。
在电感稳定后读取数值。
此列表概述了如何使用BC2010 绝缘测试仪。
请参阅产品的用户手册，以确保安全和正确使用。
放电功能为了正确放电，请务必在测量后如下所示进行操作。
如果没有从被测物品上取下测试导线，请松开测量键。
内置放电电路自动放电。
放电结束时显示屏右侧的“放电标记”消失。
此列表概述了如何使用绝缘测试仪。
请参阅产品的用户手册，以确保安全和正确使用。
请注意，表中的数值适用于日本的测试。
电压测量注意：测试导线应仅连接到断路器的次级侧。
测量电压时切勿按测量键。
使用旋转选择器选择V功能。
将黑色测试导线连接到被测物体的接地侧。
将红色测试导线连接到断路器的线路侧。
指示灯稳定后读取数值。
电阻测量在测量之前，执行零点调整以取消测试引线的接线电阻和其他可能有问题的数量。
将旋转选择器设置为Ω功能。
将测试引线的尖端短路。
拉起测量键。
关闭用于保持测量值的测量键。
按调零旋钮键。
将测试导线连接到被测物体的接地侧按测量键，读取显示值。
使用后关闭测量键。
绝缘电阻测试仪原理
绝缘电阻测试仪原理绝缘电阻测试仪是一种常用的仪器设备，用于测量电气设备的绝缘电阻值。
它的原理是基于绝缘材料中的电子与离子的运动特性以及绝缘材料电阻的基本规律。
一、绝缘电阻的定义与特性绝缘电阻是指绝缘材料（如橡胶、塑料等）所具有的电流通过绝缘材料的能力。
绝缘材料的特性决定了其电阻值，通常绝缘材料的电阻值很大，一般在几兆欧姆到几十兆欧姆之间。
二、绝缘电阻测量原理绝缘电阻测试仪利用直流电压对被测电气设备的绝缘材料施加电压，通过测量流过绝缘材料的电流来计算绝缘电阻的值。
绝缘电阻的计算公式为：R = V/I其中，R为绝缘电阻，V为施加的电压，I为通过绝缘材料的电流。
三、绝缘电阻测试仪的工作原理绝缘电阻测试仪一般由电源、检流计和测量电路组成。
电源用于提供恒定的电压，检流计用于测量流过绝缘材料的电流，测量电路用于计算绝缘电阻的值。
在测试时，绝缘电阻测试仪首先将直流电压施加在待测电气设备的绝缘材料上。
施加的电压越高，测试的灵敏度就越高。
随后，绝缘电阻测试仪通过检流计测量流过绝缘材料的电流，然后根据测量电路进行计算，得出绝缘电阻的数值。
四、绝缘电阻测试的重要参数在使用绝缘电阻测试仪进行测试时，需要关注以下几个重要参数：1. 测试电压：测试电压的选择应根据被测电气设备的实际情况来确定。
测试电压过低可能导致无法检测出绝缘材料的潜在问题，而测试电压过高则可能对被测设备造成损害。
2. 电流测量范围：测试仪的电流测量范围应能够满足待测设备的绝缘电阻值。
电流测量范围过小无法准确测量绝缘电阻较高的设备，而过大则可能对测试仪本身产生损坏。
3. 数据显示与保存：现代绝缘电阻测试仪通常带有数据显示与保存功能，可以实时显示测试结果，并将数据保存在内存或传输到计算机中进行进一步分析，方便后续的数据处理和报告生成。
五、绝缘电阻测试仪的应用领域绝缘电阻测试仪广泛应用于电力行业、电子制造业、化工行业等领域。
在电力行业中，绝缘电阻测试仪用于测试电力设备（如变压器、电机等）的绝缘状况，确保电力系统的安全运行。
锂电池绝缘电阻测试仪测量原理
锂电池绝缘电阻测试仪测量原理
锂电池绝缘电阻测试仪是一种用来测量锂电池绝缘电阻的设备，其原理是通过施加电压和测量电流来计算被测物体的电阻。
该测试仪的核心是测试仪表和测量电路。
在测试时，测试仪表会输出一个特定的电压，通常是100V或500V。
这个电压会被施加在被测物体上，比如说一个锂电池。
被测物体中的材料会对施加的电压进行处理，并反馈出一个电流值。
测试仪表会记录下这个电流值，并通过Ohm's法则计算出被测物体的电阻。
同时，由于锂电池的绝缘材料通常是非常细微的，测试仪表需要进行一些电路处理来消除测量过程中可能出现的不良影响。
例如，在测试时需要调整测试仪表的灵敏度，以确保对测量结果的可靠性和精度。
总的来说，锂电池绝缘电阻测试仪是一种非常重要的测试设备，其在保证锂电池安全性和性能方面都具有重要的作用。
通过正确使用测试仪和准确解释测量结果，我们可以更好地了解锂电池的各种特性，并确保其在各种负载条件下的表现。
【精品】绝缘电阻测试仪的原理

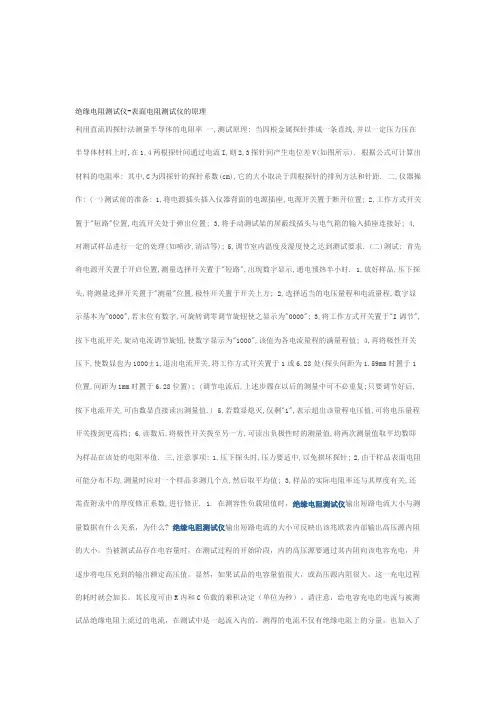

绝缘电阻测试仪-表面电阻测试仪的原理利用直流四探针法测量半导体的电阻率一,测试原理:当四根金属探针排成一条直线,并以一定压力压在半导体材料上时,在1,4两根探针间通过电流I,则2,3探针间产生电位差V(如图所示).根据公式可计算出材料的电阻率:其中,C为四探针的探针系数(cm),它的大小取决于四根探针的排列方法和针距.二,仪器操作:(一)测试前的准备:1,将电源插头插入仪器背面的电源插座,电源开关置于断开位置;2,工作方式开关置于"短路"位置,电流开关处于弹出位置;3,将手动测试架的屏蔽线插头与电气箱的输入插座连接好;4,对测试样品进行一定的处理(如喷沙,清洁等);5,调节室内温度及湿度使之达到测试要求.(二)测试:首先将电源开关置于开启位置,测量选择开关置于"短路",出现数字显示,通电预热半小时.1,放好样品,压下探头,将测量选择开关置于"测量"位置,极性开关置于开关上方;2,选择适当的电压量程和电流量程,数字显示基本为"0000",若末位有数字,可旋转调零调节旋钮使之显示为"0000";3,将工作方式开关置于"I调节",按下电流开关,旋动电流调节旋钮,使数字显示为"1000",该值为各电流量程的满量程值;4,再将极性开关压下,使数显也为1000±1,退出电流开关,将工作方式开关置于1或6.28处(探头间距为1.59mm时置于1位置,间距为1mm时置于6.28位置);(调节电流后,上述步骤在以后的测量中可不必重复;只要调节好后,按下电流开关,可由数显直接读出测量值.)5,若数显熄灭,仅剩"1",表示超出该量程电压值,可将电压量程开关拨到更高档;6,读数后,将极性开关拨至另一方,可读出负极性时的测量值,将两次测量值取平均数即为样品在该处的电阻率值.三,注意事项:1,压下探头时,压力要适中,以免损坏探针;2,由于样品表面电阻可能分布不均,测量时应对一个样品多测几个点,然后取平均值;3,样品的实际电阻率还与其厚度有关,还需查附录中的厚度修正系数,进行修正.1.在测容性负载阻值时，绝缘电阻测试仪输出短路电流大小与测量数据有什么关系，为什么?绝缘电阻测试仪输出短路电流的大小可反映出该兆欧表内部输出高压源内阻的大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉华天电力
绝缘电阻测试仪的原理解析
绝缘电阻是指用绝缘材料隔开两部分导体之间的电阻,而绝缘电阻测试仪是用来测量绝缘电阻大小的仪器.为了保证电气设备运行的安全,应对其不同极性(不同相)的导体之间或导体与外壳之间的绝缘电阻提出一个zui低要求.武汉博试电气有限公司作为电器生产厂家,其生产的电器设备在出厂前均要进行一定电压下的绝缘电阻测试试验,以保证设备的正常工作及使用设备人员的人身安全.
许多电器设备在使用期间也要定期进行绝缘电阻测试试验,例如在每年的黄梅季节和雷雨天气时期,各个企业的各种电气设备,特别是高压设备都会有不同程度的受潮或局部损伤,使电气设备的绝缘电阻减小,直接威胁着电气设备的安全运行及工作人员的人身安全.为了防止事故的发生,必须定期对电气设备进行各种预防性试验.再如家用电器的安全要求规定:基本绝缘为2MQ;加强绝缘为7MQ,这是为了电气设备的正常运行和工作人员的人身安全.
所以了解设备的绝缘特性就显得尤为重要了.影响绝缘电阻测量值的因素有:温度、湿度、测量电压及作用时间、绕组中残存电荷和绝缘的表面状况等.通过测量电气设备的绝缘电阻,可以达到如下目
武汉华天电力
的:
(1)了解绝缘结构的绝缘性能.由优质绝缘材料组成的合理的绝缘结构(或绝缘系统)应具有良好的绝缘性能和较高的绝缘电阻;
(2)了解电器产品绝缘处理质量.电器产品绝缘处理不佳,其绝缘性能将明显下降;
(3)了解绝缘受潮及受污染情况,当电气设备的绝缘受潮及受污染后,其绝缘电阻通常会明显下降;
(4)检验绝缘是否能够承受耐电压试验.若在电气设备的绝缘电阻低于某一限值时进行耐电压测试,将会产生较大的试验电流,造成热击穿而损坏电气设备的绝缘.因此,通常各式各样试验标准均规定在耐电压试验前,先测量绝缘电阻.
可见,绝缘电阻的大小常能灵敏地反映绝缘情况,能有效地发现设备普遍受潮、局部严重受潮和贯穿性缺陷.因此,测量绝缘电阻,是了解设备绝缘情况的重要手段之一,是绝缘预防性试验中不可缺少的一项.
武汉华天电力
华天相关产品分享：绝缘电阻测试仪
相关资料下载：/751/index.html
相关产品图集：/751/index.html#content 产品视频介绍：/751/index.html#video 产品说明书：/751/file/751.pdf。
