第四章 船体焊接中的力学问题
论船舶薄板焊接的变形问题及控制方法
论船舶薄板焊接的变形问题及控制方法全文共四篇示例，供读者参考第一篇示例：船舶薄板焊接的变形问题及控制方法引言船舶建造是一个复杂的过程，薄板焊接是船舶建造中不可或缺的环节之一。
薄板焊接是指焊接材料的厚度在3mm以下的焊接工艺，它在船体的制造过程中扮演着关键的角色。
薄板焊接过程中常常会出现焊接变形问题，给船舶建造带来了一定的困扰。
本文将探讨船舶薄板焊接的变形问题及控制方法。
1.1 薄板焊接的变形原因薄板焊接的变形主要是由于焊接热量引起的材料收缩和内部应力的释放所致。
在焊接过程中，焊接区域受到高温热源的影响，材料会发生热胀冷缩的变形。
焊接会改变材料的结构和性能，从而产生内部应力，导致材料受力不均匀，最终产生变形。
1.2 变形对船舶建造的影响薄板焊接的变形会对船舶的结构造成影响。
焊接变形会导致船舶外形的变形，影响船舶的外观和水动力性能。
变形还会影响船舶的结构强度和稳定性，加速船体的疲劳破坏，从而影响船舶的使用寿命和安全性。
控制船舶薄板焊接的变形是船舶建造中的重要问题。
2.1 选用合适的焊接工艺为了减少薄板焊接的变形，可以采用适当的焊接工艺。
可以选择低热输入的焊接方法，如脉冲MIG焊、激光焊等，以减少热影响区的大小和热变形。
采用预热和焊后热处理的方法，通过控制材料的温度和冷却速率来减小焊接变形。
2.2 采用预制配合和辅助支撑装置对于大型船舶薄板的焊接，可以采用预制配合和辅助支撑装置的方法来控制焊接变形。
预制配合是在焊接前就进行材料的加工和拼焊，通过预先控制材料的形状和尺寸，来减小焊接变形。
在焊接过程中，可以使用辅助支撑装置来支撑和固定焊接区域，从而减小焊接变形的影响。
2.3 采用适当的尺寸设计和工艺控制2.4 对变形进行补偿和调整在薄板焊接后，可以对焊接变形进行补偿和调整。
这主要包括局部加热、局部拉伸和修正焊接接头等方法，来恢复材料原本的形状和尺寸，减小焊接变形的影响。
结论船舶薄板焊接的变形问题是船舶建造中的重要问题，对船舶的外观、水动力性能、结构强度和稳定性等都会产生影响。
船舶钢结构焊接中的常见问题与控制措施
船舶钢结构焊接中的常见问题与控制措施摘要：钢结构自重轻并且塑型和韧性也比较好，在很多制造业中应用广泛。
为了提升船舶钢结构焊接质量，提升现阶段船舶生产能力，有效减少船舶故障发生机率，延长船舶使用寿命。
钢铁产业的发展也在大步向前，各种新型钢材接连不断地出现，我国是钢铁使用大国，所以做好钢结构保护措施十分重要。
基于此，笔者展开以下探讨。
关键词：船舶钢结构焊接；常见问题；控制措施一、钢结构焊接变形的主要形式1.纵向缩短和横向缩短变形。
这是由于钢板对接后焊缝发生纵向收缩和横向收缩所引起。
2.角变形。
钢板V形坡口对接焊后发生的角变形，是由于焊缝截面形状上下不对称，引起焊缝的横向缩短上下不均匀。
X形坡口的对接头，当焊接顺序不合理，造成正反两条焊缝的横向缩短不相等时，也会产生角变形。
3.弯曲变形。
焊接梁或柱产生弯曲的主要原因是焊缝在结构上布置不对称所引起。
丁字形梁焊缝位于梁的中心线上方，焊后焊缝纵向缩短引起弯曲变形4.扭曲变形。
扭曲变形原因较多，装配质量不好和配件搁置不当，以及焊接顺序和焊接方向不合理都可能导致变形，但归根到底还是焊缝的纵向或横向缩短所引起。
5.波浪变形。
主要是由于焊缝的纵向缩短对薄板边缘产生的压应力而造成的；其次是由于焊缝横向缩短所造成。
二、船舶钢结构焊接常见问题及成因1.船舶钢结构焊接变形使得钢材在高温条件下会发生体积膨胀，导致钢材焊接的接口处极易发生变形，从实际情况来看，船舶钢结构焊接变形可以划分为横向收缩变形、纵向收缩变形、角变形、挠曲变形等类型。
船舶钢结构在焊接过程之中，产生的高温使得焊接钢材的焊接部分与未焊接部分在温度上产生一定的差异，进而在钢材内部产生焊接应力，这种应力如果超过合理的范围，将会导致钢结构发生变形。
由于应力方向的不同，产生了纵向收缩变形与横向收缩变形两种，具体来看纵向收缩变形发生在船舶钢结构焊接处的纵向位置，在纵向位置上发生收缩变形；横向收缩变形则发生在船舶钢结构焊接处的横向位置，在横向位置上发生所收缩变形。

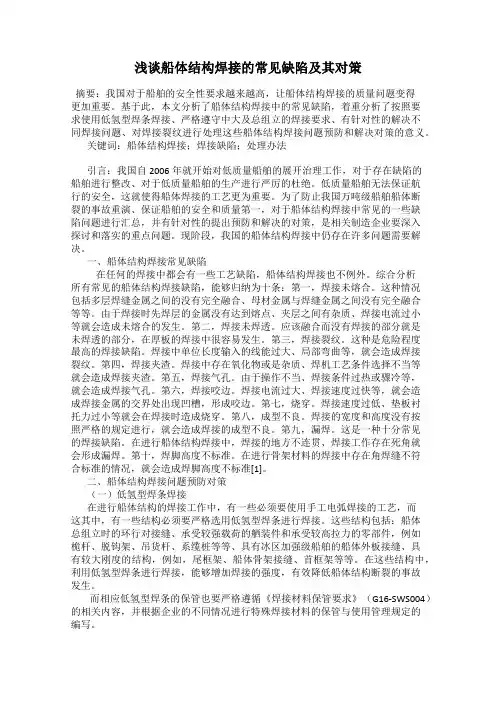

浅谈船体结构焊接的常见缺陷及其对策
（一）低氢型焊条焊接
在进行船体结构的焊接工作中，有一些必须要使用手工电弧焊接的工艺，而这其中，有一些结构必须要严格选用低氢型焊条进行焊接。这些结构包括：船体总组立时的环行对接缝、承受较强载荷的舾装件和承受较高拉力的零部件，例如桅杆、脱钩架、吊货杆、系缆桩等等、具有冰区加强级船舶的船体外板接缝、具有较大刚度的结构，例如，尾框架、船体骨架接缝、首框架等等。在这些结构中，利用低氢型焊条进行焊接，能够增加焊接的强度，有效降低船体结构断裂的事故发生。
而相应低氢型焊条的保管也要严格遵循《焊接材料保管要求》（G16-SWS004）的相关内容，并根据企业的不同情况进行特殊焊接材料的保管与使用管理规定的编写。
（二）中、大及总组立的焊接及焊脚高度不标准的解决办法
中、大及总组立的焊接要求十分严格，对于总组立的焊接工作而言，不仅要使用低氢型焊条进行焊接，还对焊接工艺有着相应的要求。总的来说，就是在中、大及总组立的焊接中，有些结构禁止使用立向下行焊。这些结构包括：船体结构中的所有板材的立对接拼缝、承受较大载荷以及具有较大刚度要求的结构立脚焊缝，例如吊货杆、主机座和辅机座等等、具有冰区加强级船舶的冰刀区所有的对立接拼缝和立脚焊接、位于0.5L区域内横向构件的连续的部位角焊以及纵向构建的不连续部位角焊。
[2]陈凯,卢盛辉.船体结构焊接常见缺陷及其对策[J].广西质量监督导报,2008(04):17-19.
（四）未焊透、未熔合、气孔、成形不良、夹渣等不同焊接问题的解决办法
对于船体焊接中常出现的未焊透、夹渣等由于焊缝中有氧化物或杂质而造成的问题，可以通过在进行焊接工作前。对于焊接坡口以及坡口两侧各宽20mm、角焊缝在焊接宽度方向两侧各宽20mm的范围内，对于水分、氧化物、油污和杂质进行清除工作，保证焊缝的清洁，让船体焊接更加牢固。
谈船舶焊接中的常见缺陷的成因和防止措施
谈船舶焊接中的常见缺陷的成因和防止措施【摘要】船舶焊接是船舶建造中至关重要的环节，而常见缺陷会对船舶的安全性产生重大影响。
本文将分析气孔、焊缝裂纹、焊接残余应力、热裂纹和焊接变形这五种常见缺陷的成因和防止措施。
气孔可能由焊接过程中气体和杂质的存在引起，防止措施包括选择合适的焊接材料和控制焊接参数。
焊缝裂纹可能由焊接过程中的应力集中和冷却速度过快造成，防止措施可以采用适当的预热和后热处理。
焊接残余应力、热裂纹和焊接变形的成因及防止措施也将在正文中详细探讨。
通过本文的研究，可以更好地了解船舶焊接中常见缺陷的成因，从而采取有效的防止措施，提高船舶的安全性和可靠性。
【关键词】船舶焊接、缺陷、成因、防止措施、气孔、焊缝裂纹、残余应力、热裂纹、焊接变形、船舶安全1. 引言1.1 介绍船舶焊接的重要性船舶焊接是船舶制造中至关重要的工艺之一。
船舶是重要的交通工具，它需要具备良好的结构强度和密封性以应对恶劣的海洋环境。
而焊接作为连接船体结构的方法，直接影响着船舶的安全性和性能。
船舶焊接可以提高船体的结构强度。
船舶在航行过程中会承受来自海浪和风力的巨大压力，而坚固的焊接连接可以有效减少船体的变形和疲劳破坏，提高船体的抗压能力。
船舶焊接可以增强船舶的密封性。
船舶在海洋中航行需要面对海水的侵蚀，而良好的焊接连接可以有效防止海水的渗入，保持船舶内部的干燥和安全。
船舶焊接还可以提高船舶的整体性能和航行稳定性。
通过合理的焊接设计和技术，可以减轻船体的重量，提高船舶的速度和燃油效率，同时保持船舶的平衡性和稳定性。
船舶焊接对于船舶的安全和性能至关重要。
只有通过严格的质量控制和技术要求，才能确保船舶焊接的质量和可靠性，从而保障船舶在航行中的安全和稳定性。
1.2 概述常见缺陷对船舶安全的影响船舶焊接是船舶建造过程中至关重要的一环，焊接质量直接关系到船舶的安全运行。
在船舶焊接过程中常常会出现各种焊接缺陷，这些缺陷如果未能及时发现和处理，将对船舶的安全造成严重影响。
船舶焊接技术常见缺陷及处理
船舶焊接技术常见缺陷及处理摘要：船舶焊接技术对整艘船的质量有着决定性的作用，在船舶焊接过程中任何一个失误都有可能对整艘船的安全性产生不可预估的影响。
因此，在船舶焊接时，需要确保所有环节不出纰漏，从而保证整艘船的安全性。
关键词：船舶；焊接技术；焊接裂纹引言船舶焊接是保证船舶的密性和强度的关键，也是对船舶最终的质量进行保证的关键，更是船舶安全航行以及安全作业的主要条件。
如果说焊接当中存在一定的缺陷和问题，那么就有可能会导致出现结构断裂的情况和渗漏的问题，甚至由此引起船舶的沉没，在检验船舶的这个过程当中，对于焊接的焊缝进行仔细检验是非常关键的。
1船舶焊接技术简述船舶焊接技术是通过不断提升焊接质量和水平，以促进钢板制造质量及效率提升的一种技术，对于造船工业而言至关重要，可以实现对船舶建造周期的合理控制，以推动自动化生产目标的发展。
为了在最大程度上节约焊接成本，在船舶制造领域之中展开了对于传播焊接技术的深入探索，在此背景下，焊接机器人应运而生。
焊接机器人，也即从事焊接行业的工业机器人，可以自由实施切割和喷涂操作，是一种具有多种用途的，可以进行多次编程的机器，是人类在工业自动化领域的一次成功探索。
通过焊接机器人，可以实现对于人力的有效替代，降低人力成本，同时，有效克服因人为因素所引起的焊接误差，焊接出美观均匀的焊缝，也可以避免因焊接质量不过关而返工，造成不必要的经济损失，因此已经在焊接领域得到了广泛运用。
船舶焊接技术通常包含分段合拢、平面分段制作、数控切割下料及曲面分段制作等多种形式，科学技术的持续发展在一定程度上推动了焊接技术产业链的发展，让我国的金属切割行业及钢铁行业都实现了跨越式发展。
在相关工作人员的积极努力之下，我国的焊接技术实现了大跨越，借助持续的规划及整体布局，为新型钢板焊接技术在节能环保领域中的发展作出了积极贡献。
综上所述，在进行船舶制造时必须充分关注船舶焊接技术，并将其视为促进造船质量提升的重要依据。
船舶焊接技术常见缺陷及处理
船舶焊接技术常见缺陷及处理浙江省遂昌金矿有限公司摘要：我国社会主义经济制度体系在新时代中不断发展，从而带动我国现代化船舶工业的高速发展。
船舶工业焊接技术是我国船舶领域可持续提升的基础，是船舶航行安全的保障。
船舶在焊接过程中，任何一个细节都有可能影响到整艘船的安全性，因此，需要对焊接过程中的所有环节给予足够的重视。
本文针对船舶焊接技术的缺陷类型以及如何解决缺陷问题进行研究。
关键词：船舶；焊接技术；焊接裂纹引言船舶焊接技术对整艘船的质量有着决定性的作用，在船舶焊接过程中任何一个失误都有可能对整艘船的安全性产生不可预估的影响。
因此，在船舶焊接时，需要确保所有环节不出纰漏，从而保证整艘船的安全性1船舶焊接技术概述船舶焊接技术主要是将金属物品通过高温、高压的方法进行熔化，再将其融合应用到船舶焊接工业中。
焊接技术主要是利用加热或者加压的方式，实现金属材料之间的连接与融合，利用金属原子的结合扩散特性，使原本分离的金属材料能够永久性地连接在一起。
船舶焊接技术可以对船舶中使用的各种金属材料进行连接，若两者的连接缺口较大，需要使用相同性质的材料进行熔化连接，确保需要焊接的材料能够紧密地结合在一起。
船舶焊接技术通过对在船舶中的金属钢板材料进行焊接，使其熔化再进行结合，使连接点紧密地融合在一起。
若是所需连接点无法焊接，则需要使用与焊接部分相同的材料，将其熔化后再结合两端实行连接。
此方法在船舶建造中的应用较为广泛。
所以在船舶工业中，需要重点关注焊接技术，而且要对焊接技术中存在的问题进行不断改善，从而促进船舶工业的可持续发展。
2船舶焊接技术缺陷类型2.1焊接气孔船舶焊接作业环节比较常见的缺陷就是气孔。
在船舶焊接作业中，外板、舱口围板等部位，不能存在任何气孔缺陷，而其他一些不重要的位置，在长度100mm范围内，气孔总数不能超过2个。
船舶焊接时，气孔发生的原因有如下几点：其一，焊接环节防风措施不到位，造成气体进入到熔池内；其二，焊接开始前，并未根据焊接工艺进行焊条烘干处理，导致焊芯锈蚀、药皮变质等问题的发生；其三，焊接时坡口清洁质量比较差，有水或者油存在；其四，焊接速度过快，熔池凝固比较快。
船体加筋板结构焊接变形和残余应力热弹塑性有限元分析
船体加筋板结构焊接变形和残余应力热弹塑性有限元分析随着船舶结构的不断发展和变革，为了提高船舶的安全性、强度和优化设计方案，船体加筋板结构逐渐成为了重要的船舶辅助结构形式。
然而，在船体加筋板结构的实现过程中，焊接变形和残余应力常常会导致诸多问题，如使船体产生不均匀变形、增加应变量、降低船体的强度等。
因此，本文将针对船体加筋板结构的焊接变形和残余应力进行热弹塑性有限元分析，探究其影响因素及解决方案。
首先，我们需要通过有限元分析软件对该结构的实际热加工过程进行模拟，以研究焊接变形对船体结构的影响。
在模拟过程中，需要考虑材料的各项力学参数以及化学成分，同时还需根据实际情况确定焊接工艺参数，包括焊接电流、电压、焊条直径等，以确保计算结果的准确性和可靠性。
其次，我们需要对焊接变形产生的影响因素进行分析，以便找出解决方案。
焊接变形受到诸多因素的影响，如热应力、焊接布局、板材性质等。
其中，热应力是产生焊接变形的主要因素。
因此，在焊接过程中，需要采用适当的焊接技术和工艺参数，如采用高强度焊材、降低焊接温度等，以减小热应力，从而确保焊接变形的控制。
最后，我们需要对残余应力热弹塑性进行有限元分析，以研究其对船体结构的影响。
残余应力热弹塑性是产生焊接变形的主要原因之一，如不加以处理，将进一步恶化船体结构的强度和稳定性。
因此，在实际工程中，需要采用一系列有效的措施进行处理，如采用局部加热、机械切割等方法，从而彻底消除残余应力的影响，确保船体结构的稳定性和安全性。
总之，船体加筋板结构的焊接变形和残余应力热弹塑性对其强度和稳定性产生了极大的影响，需要针对其影响因素和解决方案进行深入研究和探索，以优化船体结构设计，提高船舶的安全性和优化性能。
在进行船体加筋板结构焊接变形和残余应力热弹塑性有限元分析之前，需要收集相关的数据进行研究和分析，以便支持我们的研究和决策。
以下是可能涉及的数据和其分析：1.船体加筋板结构的设计图纸：设计图纸可以提供船体加筋板结构的几何形状、板材材质、尺寸等关键信息，以及焊接接头的设计和布局。
船体建造中焊接检验与质量控制分析
船体建造中焊接检验与质量控制分析
船体建造中的焊接工艺和质量控制是船体建造工作中非常重要的一步。
焊接质量直接决定着船体建造的质量与安全性。
因此，在船体建造中，焊接检验和质量控制是必不可少的环节。
1.焊接检验的内容
船体建造中的焊接检验主要包括：焊条的验收、前期准备工作、焊工的合格证、焊接工艺的规定、焊接材料的检验、焊缝外观检查、尺寸测量以及力学性能检验等多个方面。
其中，力学性能检验是最重要的一项。
2.质量控制的要点
在焊接过程中，为保证质量，需做好如下几项工作：
①要严格按照焊接工艺规范和焊接工艺文件进行焊接。
②加强现场管理，把好材料品质、检验手段、施工质量等多个关键点。
特别是要做好现场视察和针对性的质量细节。
③加强培训，做好教育与培训，提高焊工的技能水平和质量意识。
④严格执行质量标准，并对所有工艺过程各项内容进行全面的质量检验。
3.焊接质量控制的方法
控制焊接质量的方法有两个：一是采用先进的检测方法，二是加强教育和培训，提高焊工技术技能和质量意识。
①先进的检测方法，如超声波、放射性、磁粉等非损检测技术，能够对焊接质量进行全面、准确的检测，确保焊缝的内部结构不会出现裂纹、气泡等缺陷。
②加强教育和培训，可提高焊工的技术水平和质量意识，使他们熟知焊接工艺规范及要求，从而进行质量良好的焊接。
浅谈船体焊接中的常见缺陷及其预防措施
浅谈船体焊接中的常见缺陷及其预防措施摘要：船体建造过程中离不开焊接环节，焊接质量的好坏将直接影响到船体的整体质量以及使用效果，甚至会引发难以想象的后果。
因此，下文将对船体焊接过程中常出现的一些缺陷进行分析，并提出相应的预防措施，以提高船体建造的质量，降低船舶在实际的运行中出现意外的可能性。
关键词：船体焊接焊接缺陷预防措施前言：船体建造中使用得最频繁的焊接手段是电弧焊技术。
这种技术主要借助电弧将电能转化成热能，将金属熔化而达到焊接目的。
电弧焊接中影响焊接质量的主要是弧焊电源。
因此，在进行船体焊接过程中必须选择合适的弧焊电源，以保证焊接的质量。
1.船体主要焊接方法及其特点在实际生活中，船体焊接的方法主要是电弧焊，并且电弧焊操作是在自然状态中完成中的，其中空气中具有的氧气，能够在一定条件下与船体中的金属发生化学反应。
此外，还有其他的气体与金属反应还能发生还原反应，致使焊接金属会出现裂缝、裂纹等现象。
所以为避免空气中的成分影响焊接的质量，往往会采取一定的保护措施，从而进行船体焊接。
例如，使用的焊条会在其钢芯外层敷设适量的药皮，金属在融化过程中，药皮可以通过造气、造渣等方式，对液态金属起到保护作用。
此外，药皮还能够净化焊缝中的金属，促进其质量达标，有利于焊条具有良好的焊接效果。
2.船体焊接中常见的外部缺陷以及预防措施2.1.焊瘤缺陷以及预防措施焊瘤缺陷是指在船体焊接过程中产生的液态金属流入到焊缝之外的位置上，待其冷凝成型之后，便形成了金属瘤。
导致产生这种缺陷主要是技术不到位，比如，焊接技术掌握不熟练导致焊接不迅速或是在操作中出现了不当的操作行为。
所以在实际的焊接过程中宜选择短弧焊接，少用长弧焊接，并且要控制好焊接的速度与金属熔化的温度。
此外，还要焊接流量也应引起足够的重视，其中运条角度最好与焊件能够形成45度。
2.2.咬边缺陷以及预防措施咬边缺陷一般是因为焊接过程中使用的电流过大，并且使用的电弧不仅长，而且还处于偏吹的状态，或是形成的运条角度不当以及没有控制好焊接的速度等，从而会在沿着焊趾母材的位置出现沟槽与凹陷现象。
第四章 船体结构的焊缝设计
2.4 当焊接高强度钢或钢材碳当量大于 0.41%时，建议采用低氢焊接材料。 随着碳当量的增加，钢材的焊接性会变 差，当碳当量值大于0.4%—0.6%时，冷裂 纹的敏感性将增大，焊接时需要采取预热， 后热及用低氢型焊接材料施焊。碳当量越 大可焊性越差
3. 对接、搭接与塞焊焊缝
3.1 不同厚度钢板进行对接，其厚度大于或等于4mm 时，应将后板的边缘削斜，使其均匀过渡，削斜的宽度应 不小于厚度差的4倍。若其厚度差小于4mm时，可在焊缝 宽度内使焊缝的外形均匀地过渡。 3.2 若必需采用搭接焊缝时，两板的搭接宽度应为较薄 板厚的3~4倍，但不必大于50mm。搭接表面应紧密贴合。 搭接的两端应施以连续角焊。 3.3 若外板与其内侧的型材腹板无法直接采用角焊缝进 行连接时，可采用扁钢衬垫与构件腹板与外板之间，扁钢 与外板的连续可用连续熔透焊缝或长孔塞焊。塞焊孔的长 度应不小于90mm，孔的宽度应不小于板厚的2倍，孔的 端部呈半圆形，孔的间距应不大于150mm。长孔塞焊通 常不必在孔内填满焊肉。
2.3 焊接下列船舶构件和结构时应采用低氢焊条： （1）船体大合拢时的环形对接缝和纵桁材对接 缝； （2）具有冰区加强的船舶，船体外板端接缝和 边接缝； （3）桅杆、吊货杆、吊艇架、系缆桩等承受强 大载荷的舾装件及其所有承受高应力的零部件； （4）要求具有较大刚度的构件，如首框架、尾 框架、尾轴架等，及其与外板和船体骨架的接缝； （5）主机基座及其相连接的构件。
3. 对接与搭接焊缝
3.1 不同厚度钢板进行对接时，其厚度差大于或等于 4mm，则应将较厚的边缘削斜，使其均匀过渡，削斜宽度 应不小于厚度差的4倍。 3.2 搭接接头的焊缝尺寸应满足本表4.2所列1级焊缝的 要求，搭接宽度b应不小于按下式计算所得之值：
船体结构焊接变形的力学分析法探究
船体结构焊接变形的力学分析法探究摘要：船体结构在进行焊接过程中需要注意的事项较多，经常受其多种因素影响，造成焊接变形，影响整体的质量。
本文从当前的力学分析法对船体结构焊接变形数值产生的影响入手，深入分析其产生的残余应力，以供相关人员参考。
关键词：船体结构；焊接变形；力学分析法引言：在当前的船舶建造过程中，应保证其具有良好的精度控制，灵活应用当前的核心技术，实现精准的分段结构补偿量测量，为焊接奠定基础。
焊接变形量始终是当前国内学者研究的重点与难点，通过合理的技术创新，促使其在成本、数模拟效率以及精度上实现创新。
一、力学分析法对船体结构焊接变形数值产生的影响船体结构主要包括当前的肋骨、横梁以及肋板组成，形成整体的钢架，将其进行合理的结构简化后形成杆或者梁模型，并结合实际情况采用有效的方法计算其变形数值。
如当前的有限元结构力学法，主要是通过建模、边界条件分析、初始条件分析以及加载外力，求出有限元数值，分析其在外力的作用下产生的变形数据。
在实际焊接过程中，其焊接结构在经历不均匀加热与冷却后，导致结构单元中出现残余应变，最终造成焊接变形。
焊接变形包括扭曲变形、收缩变形以及剪切变形等多种，通过力学分析法，可以有效的对其进行分析，深入了解当前焊接结构中焊缝替代残余应力情况，并作为外载，对整体产生的变形影响，实现对焊接复杂、非线性的热分析过程进行分析，满足实际的需求。
与此同时，在焊接过程中船体结构存在大量的焊缝，并且其角头角较多，灵活应用力学分析法可以深入进行分析，明确其焊接数值产生的变化[1]。
二、船体结构焊接变形的力学分析法（一）焊接残余应力的分布在进行残余应力分析过程中，通过实践腹板为100mm×500mm×10mm,翼板尺寸为200mm×500mm×10mm的角焊缝为例，通过有限元进行模拟，获取残余应力，通过测量仪进行测量。
测量发现当前的残余应力分布越到中部其应力越平坦变化，如果其角焊缝加长，则平坦变化更为明显。
船体建造中焊接检验与质量控制分析
船体建造中焊接检验与质量控制分析引言船体建造中的焊接工艺是船舶建造过程中非常关键的一环，焊接质量的好坏直接影响船体的安全性和使用寿命。
对焊接质量的检验与质量控制至关重要。
本文将对船体建造中的焊接检验与质量控制进行分析和探讨，以期为相关领域的从业人员提供参考。
一、船体焊接常见问题及原因分析1.焊缝质量问题：焊接过程中可能会出现焊缝质量不合格的情况，比如焊缝未完全填满、有气孔、夹杂等缺陷。
原因分析：可能是焊工技术水平不够高、操作不规范、焊接参数设置不合理等原因导致的。
2.焊接接头材料不合格：船体焊接中使用的接头材料质量不符合要求，可能导致焊接接头的强度不足、耐腐蚀性差等问题。
原因分析：可能是材料采购环节监控不严格、供应商质量问题等导致的。
3.焊接过程控制不当：焊接过程中未能进行有效的控制，比如温度、湿度、焊接速度等控制不到位。
原因分析：可能是生产环境条件限制，设备不完善等原因导致的。
以上问题和原因分析是船体建造中焊接常见的问题，但只有通过严格的检验和质量控制才能够有效解决这些问题。
二、焊接检验方法1.目测检验：目测是最基本的检验方法，通过直接观察焊缝表面情况，检查焊缝的质量状况。
2.超声波探伤：超声波探伤是一种常用的无损检测方法，通过超声波对焊缝进行探伤，可以检测出焊缝中的各种缺陷，包括气孔、夹杂等。
3.X射线检测：X射线检测是一种有效的检测方法，适用于对焊缝进行全面检测，能够发现较小的缺陷。
4.磁粉探伤：磁粉探伤是一种表面缺陷检测方法，适用于对焊缝表面进行检测。
通过在焊接接头上撒布铁粉，然后利用磁场检测缺陷。
三、质量控制措施1.严格控制焊接工艺参数：如电流、电压、焊接速度等参数，确保焊接过程中的参数设定符合要求，从而保证焊缝的质量。
2.严格控制接头材料质量：对接头材料进行严格的质量把控，确保接头材料符合要求，保证焊接质量。
3.严格执行焊接规程：在焊接过程中，严格按照焊接规程进行操作，确保焊接过程中各项操作符合标准要求。
浅议船舶建造中的焊接质量问题
浅议船舶建造中的焊接质量问题一、引言船舶焊接技术是现代造船模式中的关键技术之一。
先进的船舶高效焊接技术，在提高船舶建造效率，降低船舶建造成本，提高船舶建造质量等方面具有重要的作用，也是企业提高经济效益的有效途径。
先进的船舶高效焊接技术涉及到船舶制造中的工艺设计、计算机数控下料、小合拢、中合拢、大合拢、平面分段、曲面分段、平直立体分段、管线法兰焊接、型材部件装焊等工序和工位的焊接工程。
同时也会牵动与之相关的焊接产业链，如焊接材料、焊接设备和专用工装、焊接辅器具、金属的加工、焊接接头设计、焊接接头性能与质量控制、焊接标准与规范等。
二、造船厂电焊机的使用现状焊接技术是现代工业的基础技术之一，造船焊接技术是现代船舶制造的关键工艺技术，在船体建造中，焊接工时约占船体建造总工时的30%～40%，焊接质量是评价造船质量的重要指标，焊接效率直接影响到造船周期和船舶建造成本。
因此任何一个造船厂都十分重视焊接设备的可靠性、先进性和对船舶焊接工艺的适应性。
中国造船企业的技术水平、管理模式、基础设施、造船历史、企业性质和所造船舶类型等千差万别，因此使用的造船焊接技术和设备可谓大相径庭。
船舶建造模式可集中反映造船焊接技术水平及设备使用情况，因此可以根据世界造船模式的演变发展及各造船厂采用的造船模式，分析造船厂电焊机的使用现状及未来的发展。
世界造船模式的演变发展过程如下：整体造船模式（第一级）→分段造船模式（第二级）→分道造船模式（第三级）→集成造船模式（第四级）→敏捷造船模式（第五级）。
最近几年建立的一些小造船企业和沙滩船厂大致在第一级水平，按照整体造船模式组织生产。
这些为数众多的小造船厂在车间内或地面上采用切割、辊压、火焰加热和人工锤击等方法加工船体零件，然后采用蚂蚁搬家的方法把零件运到船台，主要使用弧焊变压器逐件焊接成为船体。
各省市主要造船厂及一些规模较大的民营企业大致在第二级水平，按照分段造船模式组织生产。
这些中型造船厂在车间内装配焊接船体分段，采用大型起吊、运输设备把船体分段运到船台总装。
第四章 船体焊接中的力学问题
第四章船体焊接中的力学问题船体是一种典型的大型焊接结构。
船体结构复杂、刚性大，船体中各种纵、横构件相互交叉、相互连接，尤其是首尾部分还有不少曲型结构。
这些构件用焊接连接成一体，使船体成为一个整体结构。
一旦某一焊缝或结构中不连续处产生微小裂纹，在应力的作用下，就会迅速扩展到相邻构件，造成部分结构乃至整个船体发生破坏。
另外，焊接应力导致的焊接变形直接影响船体结构的质量(尤其是船体的薄板上层建筑)等。
这些都是焊接力学研究的问题。
随着包括船体结构在内的焊接结构大型化、精密化、高参数化和材料多样化的发展，对船体结构的质量要求也越来越高，从而推动了焊接力学的发展。
例如，关于焊接应力与变形的数值分析研究，目前已发展成为一门新的专门学科“计算焊接力学”。
低应力无变形焊接技术的开发，对于焊接弹塑性力学过程现象的计算机仿真，预示着焊接应力与变形是可以精确控制的，不再是不可避免的。
同样，在焊接接头断裂力学研究方面也取得了很大的进展。
焊接力学的进展，反过来促进包括船体结构在内的焊接结构建造质量和安全可靠性的进一步提高。
船舶焊接所涉及的力学问题复杂，目前尚未见针对造船的焊接力学专著。
本章引用霍立兴编著的《焊接结构工程强度》（机械工业出版社)；王家麟、侯贤忠主编的《球形储罐焊接工程技术》(机械工业出版社)和孙志雄编的《焊接断裂力学》(西北工业大学出版社)等书的内容，结合船舶建造的实际进行编写，读者若想对所涉及的问题深入了解，可阅读上述书籍。
4.1结构焊接力学行为4.1.1 焊接接头类型在焊接结构中可采用不同形式的焊接接头。
具体地说，对接接头、T型接头、角接头和搭接接头是焊接接头的基本类型。
在不同的结构标准中，对不同接头形式均有具体规定，本节所引用的是其通用形式。
对接接头：不同板厚的对接接头如图4.1所示.薄板对接接头(B≤3mm)可采用卷边接头或采用不开坡口单面焊缝(B<6mm)，板厚增加，可采用带垫板的不开坡口的单面焊缝接头，但推荐采用不带垫板的双面焊缝对接接头(图4.1(d))。
船舶焊接常见缺陷形成机理与解决措施分析
船舶焊接常见缺陷形成机理与解决措施分析摘要：我国的船舶焊接技术在随着造船工业的不断发展中应用纯熟。
国际上先进的船舶焊接技术正朝着自动化，高效化，绿色化和数字化的发展方向不断地发展。
但是我国的船舶焊接技术还存在着一些问题，但是仍是朝着国际化的方向发展。
但是当时我国的船舶焊接技术中还是存在着一些缺陷问题，本文章将对我国船舶焊接过程中常见的缺陷进行一一分析，对缺陷形成的机理进行重点阐述，并且就防止船舶焊接中的这些缺陷提出相应的解决措施。
关键词：船舶焊接技术；常见缺陷分析；形成原因；解决措施分析焊接是指通过加热和加压，用填充材料，使被焊材料达到原子间结合的程度，以实现永久牢固的连接，并成为具有给定功能结构的制造技术。
金属材料必须经过加工才能成为具有给定功能的产品，在现代制造业中使用量巨大，焊接技术作为制造业的传统基础连接技术，发展非常迅速，在航空航天、汽车、造船、建筑结构、桥梁等重要领域得到广泛应用，为工业和经济的发展做出了重要贡献。
焊接技术在制造业中广泛应用，随着我国制造业的迅猛发展，对焊接技术也提出了更高的要求，其中包括对焊接接头的强韧性和使用寿命要求的提高，对焊接结构服役环境要求的提高。
在焊接过程中，由于受到环境、焊接工艺等因素的影响，会使焊接接头产生不连续、不致密或者连接不良的现象，称为焊接缺陷。
焊接缺陷的产生会使得焊接产品的力学性能或抗腐蚀性能下降，不能满足产品对力学性能的要求，缩短产品的使用寿命，严重者还可能会造成事故。
因此，对焊接过程中经常产生的缺陷进行分析、寻找缺陷产生的原因并采取相应的措施进行控制具有重要的意义。
1焊接缺陷的种类按照缺陷产生的位置可以将焊接缺陷分为外部缺陷和内部缺陷。
外部缺陷是暴露于焊缝表面，通过人的肉眼、低倍放大镜就可以观察到，可以用量具进行测量的影响焊接质量的缺陷，包括夹渣、气孔、裂纹、咬边、未融合、弧坑、飞溅、焊瘤及不符合设计要求的焊缝外形尺寸等。
内部缺陷是存在于焊缝内部，通过人的肉眼难以观察到，必须通过无损检测技术或者破坏性试验才能检测到不符合标准要求的缺陷，如夹渣、未焊透、内部气孔、未融合、裂纹等。
船体建造过程中焊接应力的产生及预防措施
船体建造过程中焊接应力的产生及预防措施发表时间：2020-07-03T15:58:07.860Z 来源：《科学与技术》2020年6期作者：杨亚林[导读] 船舶的性能与建造过程中焊接工艺有着密切的关联摘要：在船舶建造过程中为了有效消除结构应力集中,防止和减少在船舶建造过程中因船体焊接应力等方面出现船体建造变形影响船体制造精度的控制,从而最终影响到船舶的建造质量,特制定消除船体焊接应力的施工工艺。
关键词：船舶建造;焊接工艺;应力集中引言船舶的性能与建造过程中焊接工艺有着密切的关联，如果焊接部位出现应力集中现象，将会对船体的强度造成影响。
在船舶建造过程中产生的应力不予以消除的话，一旦船舶航行至海上受到横倾、纵倾的外力时，船体内部构件会出现明显的开裂现象。
基于此，文章主要分析了船体建造过程中焊接导致的应力，围绕建造过程中针对消除焊接应力集中的工艺展开探究，总结产生应力集中现象的主要原因，并在此基础上制定出合理的工艺方案，可为相关施工人员提供参考。
此外，文章提出了对船体建造过程中可行的焊接应力消除措施，具体涉及焊接工序、工艺参数以及电流控制等多方面内容，基于多方位的工作，最终消除应力集中现象，推动船舶建造工作的开展，提升船舶的整体性能水平。
2船体焊接应力的产生焊接应力是指焊接过程中，船体工件受电弧热的不均匀加热而产生，并当工件冷却后仍然保留在工件内部的残余应力。
船体结构焊接过程是一个不均匀的受热过程，即焊缝及其相邻区金属都要被加热到很高温度（焊缝金属已处于液态），然后再快速冷却下来，由于在焊接过程中，焊件各部分的温度不同，随后的冷却速度也各不相同，因而焊件各部分在热胀冷缩和塑性变形的影响下，必然产生焊接应力。
焊接应力的存在不但可能引起工艺缺陷，而且还会引起船体构件的变形甚至产生裂纹，它们将影响焊接构件诸如强度、刚度和受压稳定性等结构承载能力，使其承载能力大大降低，甚至在外载荷改变时出现脆断的危险后果。
3影响船体结构焊接应力大小的因素焊接应力是由诸多因素同时作用造成的，最主要的因素有：焊接时温度分布不均匀；熔敷金属的收缩；焊接接头金属组织转变及工件的刚性约束等。
