Modbus RTU通讯协议

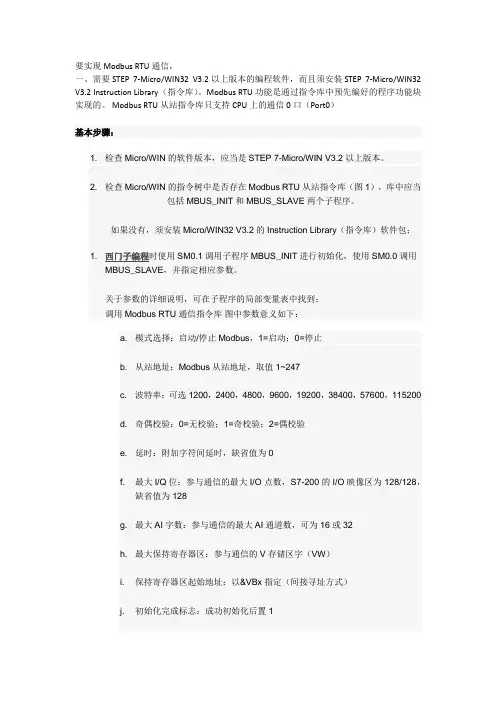

要实现Modbus RTU通信，一、需要STEP 7-Micro/WIN32 V3.2以上版本的编程软件，而且须安装STEP 7-Micro/WIN32 V3.2 Instruction Library（指令库）。
Modbus RTU功能是通过指令库中预先编好的程序功能块实现的。
Modbus RTU从站指令库只支持CPU上的通信0口（Port0）基本步骤：1. 检查Micro/WIN的软件版本，应当是STEP 7-Micro/WIN V3.2以上版本。
2. 检查Micro/WIN的指令树中是否存在Modbus RTU从站指令库（图1），库中应当包括MBUS_INIT和MBUS_SLAVE两个子程序。
如果没有，须安装Micro/WIN32 V3.2的Instruction Library（指令库）软件包；1. 西门子编程时使用SM0.1调用子程序MBUS_INIT进行初始化，使用SM0.0调用MBUS_SLAVE，并指定相应参数。
关于参数的详细说明，可在子程序的局部变量表中找到；调用Modbus RTU通信指令库图中参数意义如下：a. 模式选择：启动/停止Modbus，1=启动；0=停止b. 从站地址：Modbus从站地址，取值1~247c. 波特率：可选1200，2400，4800，9600，19200，38400，57600，115200d. 奇偶校验：0=无校验；1=奇校验；2=偶校验e. 延时：附加字符间延时，缺省值为0f. 最大I/Q位：参与通信的最大I/O点数，S7-200的I/O映像区为128/128，缺省值为128g. 最大AI字数：参与通信的最大AI通道数，可为16或32h. 最大保持寄存器区：参与通信的V存储区字（VW）i. 保持寄存器区起始地址：以&VBx指定（间接寻址方式）j. 初始化完成标志：成功初始化后置1k. 初始化错误代码l. Modbus执行：通信中时置1，无Modbus 通信活动时为0。
modbusrtu标准协议
modbusrtu标准协议摘要：1.Modbus RTU 简介2.Modbus RTU 的基本组成部分3.Modbus RTU 的通信原理4.Modbus RTU 的优点和应用正文：【1.Modbus RTU 简介】Modbus RTU 是一种串行通信协议，主要用于工业自动化领域中的数据传输。
它是Modbus 协议的一种实现方式，其中RTU 是Remote Terminal Unit 的缩写，表示远程终端单元。
Modbus RTU 通过在设备和控制系统之间建立通信链路，实现了对设备状态和数据的监控、控制和管理。
【2.Modbus RTU 的基本组成部分】Modbus RTU 协议的基本组成部分包括：a.消息结构：Modbus RTU协议采用客户端/服务器模型。
客户端发送请求消息，服务器端发送响应消息。
消息结构包括：地址、功能代码、数据长度、数据、校验和、结束符。
b.功能代码：Modbus RTU 协议定义了一系列功能代码，用于表示客户端请求的服务类型。
常见的功能代码有：读取保持寄存器、写入保持寄存器、读取输入寄存器、写入输入寄存器等。
c.数据表示：Modbus RTU 协议采用补码表示法，可以表示有符号整数和无符号整数。
d.校验和：Modbus RTU 协议使用CRC 校验和，用于检测数据传输中的错误。
【3.Modbus RTU 的通信原理】Modbus RTU 协议采用串行通信方式，数据位采用8 位二进制表示。
通信过程中，数据按位发送，每个数据位之间有1 位的停止位。
Modbus RTU 协议的数据传输速率较慢，但稳定性较高，适用于工业现场的恶劣环境。
【4.Modbus RTU 的优点和应用】Modbus RTU 协议具有以下优点：a.通用性强：Modbus RTU 协议广泛应用于各种工业自动化设备和控制系统中，具有较强的通用性。
b.稳定性高：Modbus RTU 协议采用串行通信方式，数据传输速率较慢，但稳定性较高，适用于工业现场的恶劣环境。
MODBUSRTU通信协议

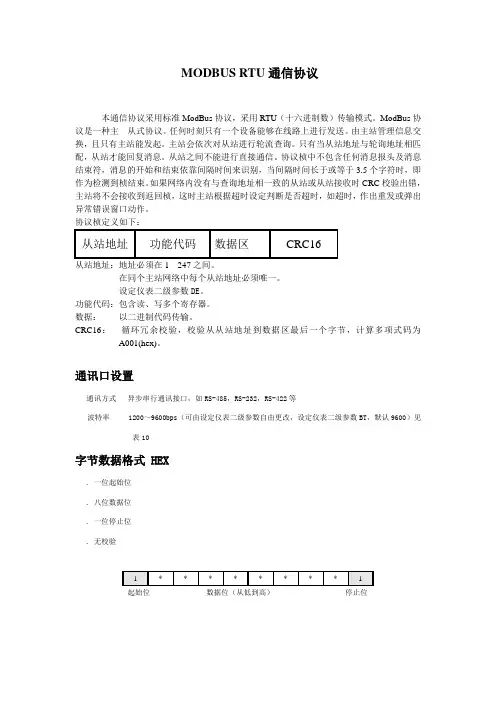

MODBUS RTU通信协议本通信协议采用标准ModBus协议，采用RTU（十六进制数）传输模式。
ModBus协议是一种主---从式协议。
任何时刻只有一个设备能够在线路上进行发送。
由主站管理信息交换，且只有主站能发起。
主站会依次对从站进行轮流查询。
只有当从站地址与轮询地址相匹配，从站才能回复消息。
从站之间不能进行直接通信。
协议桢中不包含任何消息报头及消息结束符，消息的开始和结束依靠间隔时间来识别，当间隔时间长于或等于3.5个字符时，即作为检测到桢结束。
如果网络内没有与查询地址相一致的从站或从站接收时CRC校验出错，主站将不会接收到返回桢，这时主站根据超时设定判断是否超时，如超时，作出重发或弹出异常错误窗口动作。
协议桢定义如下：从站地址功能代码数据区CRC16从站地址：地址必须在1---247之间。
在同个主站网络中每个从站地址必须唯一。
设定仪表二级参数DE。
功能代码：包含读、写多个寄存器。
数据：以二进制代码传输。
CRC16：循环冗余校验，校验从从站地址到数据区最后一个字节，计算多项式码为A001(hex)。
通讯口设置通讯方式异步串行通讯接口，如RS-485，RS-232，RS-422等波特率 1200～9600bps（可由设定仪表二级参数自由更改，设定仪表二级参数BT，默认9600）见表10字节数据格式 HEX. 一位起始位. 八位数据位. 一位停止位. 无校验起始位数据位（从低到高）停止位消息桢格式（读、写功能是从主站角度定义的）读寄存器桢读寄存器返回桢写寄存器桢写寄存器返回桢错误返回桢功能代码表：1错误代码表：2寄存器0x03，0x10命令对应的保持寄存器地址表，MODBUS地址40001 对应于寄存器地址0。
所以MODBUS上面传输的地址应该是寄存器地址+ 40001。
每个通道的起始地址为40001注：1. 继电器在低危险报警浓度和高危险报警浓度都工作。
2.必须在控制器上面使用 1066 的指令来读取所有探头的高低报警数值，MODBUS里面的低危险报警值和低危险报警值，以及报警状态才能有正确的数值反馈。
MODBUS_RTU 通讯协议(LCD小无纸记录仪)
MODBUS_RTU 通讯协议
1、数据传输格式：1位起始位、8位数据位、1位停止位、无奇偶校验位。
2、仪表数据格式：2字节寄存器值＝寄存器数高8位二进制数＋寄存器低8位二进制数
3、仪表通讯帧格式：
读寄存器命令格式：
1 2 3 4 5 6 7~8 DE 3 起始寄存器高位起始寄存器低位寄存器数高位寄存器数低位CRC 应答：
1 2 3 4~5 6~7 …M*2+2~M*2+3 M*2+4~M*2+5 DE 3 字节计数M*2 寄存器数据1 寄存器数据2…寄存器数据M CRC DE： 设备地址 （1~200）单字节
CRC： 校验字节 采用CRC－16循环冗余错误校验
举例对比说明：（以LCD小无纸记录仪为例）
MODBUS_RTU 通讯协议（十进制格式）
发送：1, 3, 0, 0, 0, 16, 68, 6,
回收：1, 3, 32, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 255, 255, 255, 255, 255,
仪表动态数据格式(MODBUS_RTU协议)
编号参数名称数据格式类型备注
1 保留单字节定点数只读
2 E2PROM参数修改标志单字节定点数只读
3 仪表类型四字节浮点数只读
4 第一路采样四字节浮点数只读
5 第二路采样四字节浮点数只读
6 第三路采样四字节浮点数只读
7 第一报警状态单字节定点数只读
8 第二报警状态单字节定点数只读
9 第三报警状态单字节定点数只读。
