《钳工工艺与技能训练》项目14 组合燕尾制作
钳工加工燕尾槽工艺方法探讨
钳工加工燕尾槽工艺方法探讨

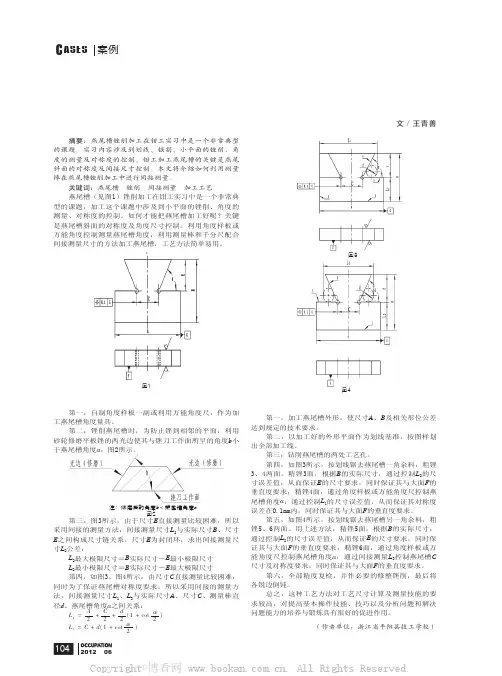

摘要：燕尾槽锉削加工在钳工实习中是一个非常典型 的课题。实习内容涉及到划线、锯割、小平面的锉削、角 度的测量及对称度的控制。钳工加工燕尾槽的关键是燕尾 斜面的对称度及间接尺寸控制。本文将介绍如何利用测量 棒在燕尾槽锉削加工中进行间接测量。
关键词：燕尾槽 锉削 间接测量 加工工艺 燕尾槽（见图1）锉削加工在钳工实习中是一个非常典 型的课题，加工这个课题中涉及到小平面的锉削、角度的 测量、对称度的控制。如何才能把燕尾槽加工好呢？关键 是燕尾槽斜面的对称度及角度尺寸控制。利用角度样板或 万能角度控制测量燕尾槽角度，利用测量棒和千分尺配合 间接测量尺寸的方法加工燕尾槽，工艺方法简单易用。t©博看网 . All Rights Reserved.
图3
文／王青善
图1
一、加工工艺要点分析
第一，自制角度样板一副或利用万能角度尺，作为加 工燕尾槽角度量具。
第二，锉削燕尾槽时，为防止锉到相邻的平面，利用 砂轮修磨平板锉的两光边使其与锉刀工作面所呈的角度b小 于燕尾槽角度α，图2所示。
注：修磨后的角度b＜燕尾槽角度a 图2
第三，图3所示，由于尺寸E直接测量比较困难，所以
采用间接的测量方法，间接测量尺寸L2与实际尺寸B、尺寸 E之间构成尺寸链关系，尺寸E为封闭环，求出间接测量尺
寸L2公差： L2最大极限尺寸＝B实际尺寸－E最小极限尺寸 L2最小极限尺寸＝B实际尺寸－E最大极限尺寸 第四，如图3、图4所示，由尺寸C直接测量比较困难，
同时为了保证燕尾槽对称度要求，所以采用间接的测量方
法，间接测量尺寸L1、L3与实际尺寸A、尺寸C、测量棒直
径ûãd、í ûû燕åãäð íí尾ûÞòå槽äðòäÞí角ÞđòÞס度ãòäÞäđαÞđ之ÞססĐããĜ间äđġÞÞ关סäưĐĐãĜĜ系ġġעÞ äưäư：ĐĜעġע
钳工技术比武燕尾配制作实作评分标准
（燕尾配制作）
姓名：职名：用时：裁判：日期：
序号
考核项目
考核要求
配分
评 分 标 准
结果
扣分
得分
1
尺寸精度
40±0.022处
5
每超差0.01扣1分
2
上下面平行度0.02
5
每超差0.01扣1分
3
60°±5′/2处
5
每超差1′扣1分
4
对称度0.05
5
每超差0.01扣1分
5
20±0.02
13
加工表面有摔、磕碰痕迹
2
每处扣1分
13
文明生产
赛场说粗话、脏话
1
每次扣0.5分
14
服装穿戴整洁或不符合工种要求
1
扣1分
15
选手互相交流讲话
1
每次扣0.5分
16
选手到他人工位去观看或指点
1
扣1分
17
擅自离开赛场未向裁判报告
1
扣1分
18
工件制作完成上交后仍在场地逗留
1
扣1分
19
安全操作
竞赛中伤害别人或自己
5
每超差0.01扣1分
6
30±0.1
5
每超差0.1扣1分
7
垂直度0.02/2处
5
每超差0.01扣1分
8
平度0.02/2处
5
每超差0.01扣1分
9
正面配合间隙0.02
5
每超差0.01扣1分
10
反面配合间隙0.02
5
每超差0.01扣1分
11
加工表面有正常划线以外划痕
2
钳工实际操作考核试卷(燕尾)
实际操作考核试卷
考核题目：制作燕尾（100分）
一、技术条件：具备钳工考试的车间，考试现场设备、设施完好齐全，布局合理，光线充足，符合安全作业条件，有安全措施，配备安全负责人。
二、材料、工具、设备：1、Z4012台式钻床，160mm平口钳，125mm台虎钳，钳工台，划线平台，205x205x205方箱,0~300mm高度游标卡尺，砂轮机。
2、考生自备工器具：0~150mm游标卡尺，直角尺，万能量角器，125mm刀口尺, 2mm麻花钻头，12mm麻花钻头，软钳口一付，平锉若干，整形锉一套，毛刷，锯弓，手锤，锯条，样冲，划针各一件。
三、考核时间：120分钟
《制作燕尾》考核评分表
姓名：准考证号：考核开始时间：考核终止时间：
考评组长：考评员：考核日期：年月日。
三角燕尾组合件
二、实施任务
1、分析图纸 2、确定测量方法 件Ⅱ有八个60°倾斜加工表面，形位公差及与 基准A的对称度要求较高，可以利用杠杆百分 表、正弦规、量块组合采用比较测量或检验圆 柱间接测量。由于中间锯缝提前锯断不符合技 术要求，凹形部分尺寸又以凸形部分配作，所 以为保证配合精度，凹形部分各面尺寸精度及 形位公差要求相应提高，故采用第一种测量方 案（杠杆百分表、正弦规、量块组合比较测 量）。
61.65
26.34
87.99
三角燕尾组合件加工工艺
（8）划线 划燕尾部分加工线，并钻工艺孔去除多余材料。 （9）锉削燕尾底面，保证12.99mm尺寸要求及技术要求2。
三角燕尾组合件加工工艺
（10）锉削燕尾斜面，保证45mm、角度60°及斜面形位公差要 求。与基准A的对称度可通过比较测量直接控制。
7、全部精度复查，孔口倒角0.5，锐边去毛刺，交件待 检。
总结
1、测量方法决定加工工艺 2、一定的数学计算能力 3 、合理的加工工艺是保证装配精度的前提 4 、扎实的基本功是保证装配精度的必要条件
再见！
量
块
量块（标准量具） 是机械制造业中长度尺寸的 基准，它可以用于量具和量 仪的检验校验、精密划线和 精密机床的调整。
它有两个工作面，其余为非 工作面，一般成套使用。
百分表
杠杆百分表
杠杆百分表又被称为杠杆表或靠 表，是利用杠杆-齿轮传动机构或者 杠杆-螺旋传动机构,将尺寸变化为指 针角位移,并指示出长度尺寸数值的 计量器具.用于测量工件几何形状误 差和相互位置正确性，并可用比较法 测量长度。 体积小、精度高，适应于一般百 分表难以测量的场所。
三、知识链接 1、利用三角函数进行相关尺 寸的计算 2、利用正弦规、杠杆百分表、 量块组合的测量尺寸方法
钳工加工燕尾槽工艺方法探讨
钳工加工燕尾槽工艺方法探讨
燕尾槽是在实际工程中常见的一种螺纹加工，其工艺方法一般有夹紧
燕尾螺纹卡盘、夹紧螺纹块两种。
1、夹紧燕尾螺纹卡盘法：将夹紧螺纹卡盘装在加工刀架上，将工件
定位精确，将螺纹加工刀放置于卡塞固定孔内，夹紧头使加工刀只能沿着
螺纹方向定位，然后调节工件位置，用手动和进给线来控制工件进给速度，加以加工，以达到加工燕尾槽时所需要的精度。
2、夹紧螺纹块法：将夹紧螺纹块固定在加工刀架上，将工件定位精确，将夹紧头夹紧于螺纹块上，以确保加工刀沿着螺纹方向定位，然后调
节工件位置，使用手动或进给线来控制工件进给速度，加以加工，以达到
加工燕尾槽时所需要的精度。
以上两种钳工加工燕尾槽的方法，可以根据实际情况选择适当的方法，以进行加工。
采用正确的钳工加工燕尾槽工艺方法，不仅能够达到良好的
把控精度，而且还能够大大提高工作效率，提高工作效率。
圆弧燕尾配
⑺最后进行各项精度的复查和必要的修正。特别是工件的尖角处，因试配时的挤压会影响尺寸精度，一定检查修整到位，避免降低工件质量。
3．注意事项
1将锉刀的角度磨成小于90°锐角，防止损伤临面。
2尽量减小公差带宽度（接近中差）
3同时兼顾相关尺寸及形位公差平行度，垂直度。
⑷件二的垂直度、平行度、尺寸精度是燕尾配锉的测量基准，直接影响到内燕尾孔的测量的测量精度。所以，其误差应控制在最小范围内（参照燕尾锉配和凹凸体加工方法）
⑵件一的垂直度、平行度、尺寸精度、角度60°±2′（2处）必须准确，且应控制在最小的误差范围内，为保证较好的配合间隙打好基础。
1、讲解实习图及技术要求
2、工艺分析
⑴件一、是本次练习的标准件，其精度直接影响到工件的翻面配精度。所以，各项加工误差应控制在最小范围内。
⑵件一、的重点精度包括垂直度、平行度、尺寸精度、角度60°±2′（2处）、燕尾必须对称于中心线、尺寸准确相等。
⑶件一最重要的是保证60°准确，且对称中心。误差越小越好，才能保证件一的翻面配合质量。
4注意，大件的排料，不用钻床，用线锯条派料。这样可节省加工时间，从而提高工作效率。
5应用砂轮机注意带好防护眼镜。
四、以往知识点的复习图纸的分析
工件名称：（圆弧燕尾配）
技术要求：
1、平面度、垂直度≤0.02mm。
2、配合间隙≤0.04mm。（任意检查32处）
3、工时：10小时
五、评分表
评分标准
序号
项目与技术要求

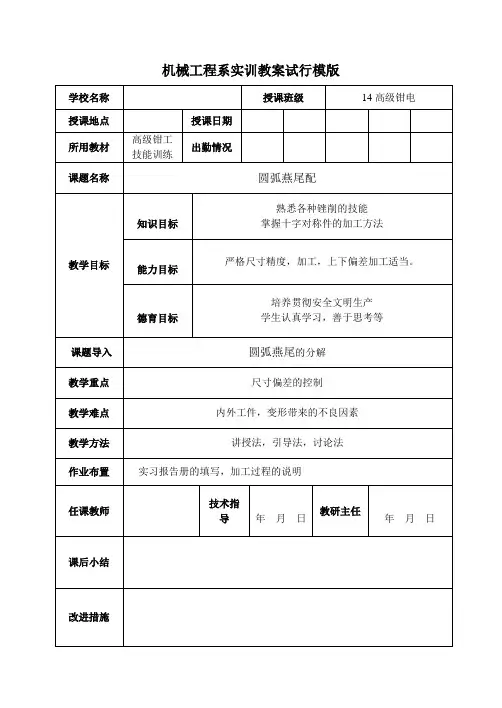

机械工程系实训教案试行模版
学校名称
授课班级
14高级钳电
授课地点
授课日期
燕尾榫制作方法
燕尾榫制作方法在木工行业中，燕尾榫是一种常见的连接方法，它通过将两个不同的木材部件互相嵌入以形成牢固的连接。
本文将介绍燕尾榫的制作方法，以帮助您更好地理解并掌握这一技术。
材料和工具准备在开始燕尾榫的制作之前，您需要准备以下材料和工具：1.木材部件：选择硬度合适的木材，如橡木、胡桃木等。
2.电锯：用于切割木材部件。
3.锉刀：用于修整和调整燕尾榫的形状。
4.锤子：用于敲打木材部件以使其更加贴合。

5.木工胶：用于增加连接的牢固性。
制作步骤下面是制作燕尾榫的详细步骤：步骤一：测量和切割木材部件首先，根据您的设计要求，使用电锯将木材部件按照需要的尺寸进行切割。
确保切割边缘平整，以便后续加工。
步骤二：标记燕尾榫的形状和位置在要连接的两个木材部件上，使用铅笔和直尺标记出燕尾榫的形状和位置。
通常，燕尾榫的形状为三角形，可以选择不同大小的角度和宽度。
步骤三：依次制作燕尾榫1.制作第一个榫头：在第一个木材部件上，按照标记的位置使用电锯沿着标记线切割出三角形的形状，保持锯刃与木材部件平行。
2.制作第一个榫槽：在第二个木材部件上，使用电锯沿着标记的位置切割出与第一个榫头匹配的榫槽。
确保榫槽的形状和尺寸与榫头完全匹配。
3.修整和调整榫头和榫槽：使用锉刀修整和调整榫头和榫槽的形状，使其更加贴合。
在修整过程中，可以使用直尺和铅笔来帮助您得到更准确的尺寸和形状。
4.测试榫头和榫槽的贴合度：在连接之前，将第一个木材部件的榫头插入第二个木材部件的榫槽中，检查它们的贴合度。
如果需要，使用锉刀进一步修整和调整，直到它们的贴合度达到理想状态。
步骤四：涂抹木工胶并连接当榫头和榫槽的形状和贴合度达到理想状态后，您可以涂抹一层木工胶在榫头和榫槽的接合部分。
然后，将两个木材部件完全插入并敲打以确保它们贴合紧密。
步骤五：等待和修整等待木工胶完全干燥后，使用锉刀修整和调整连接部分的外观和光滑度。
这样可以使连接更加牢固，同时也能使整体外观更加美观。
注意事项和建议在制作燕尾榫过程中，以下是一些需要注意的事项和建议：•在切割木材部件时，务必遵循安全操作规程，戴好安全眼镜和手套。
