手机壳注塑模具设计及仿真

手机壳注塑模具设计及仿真

手机壳注塑模具设计及仿真手机壳注塑模具设计及仿真近年来,手机已成为人们生活中不可或缺的一部分。

随着手机的普及,手机壳作为一种保护外壳也变得越来越重要。

手机壳的外观设计和注塑模具的精准制造对于手机壳的质量和功能起着关键作用。

本文将介绍手机壳注塑模具设计和仿真的过程及方法。

一、注塑模具设计的基本步骤1.确定产品要求:首先需要确定手机壳的设计要求,包括壳体形状、尺寸、配色等。

这些要求将为注塑模具的设计提供基本依据。

2.模具结构设计:根据手机壳的设计要求,进行模具结构设计。

模具结构设计包括注塑机的选择、模具的分型方式、流道系统设计等。

注塑机的选择根据产品尺寸和材料特性确定,模具的分型方式包括平板分型、拉伸分型、侧分型等。

3.模具零件设计:根据模具结构设计确定的分型方式,进行模具零件的设计。

模具零件包括模腔、模芯、顶出杆、定位销、模板等。

4.模具加工工艺设计:根据模具零件设计,确定模具的加工工艺。

加工工艺包括材料选择、加工方法、加工工艺参数等。

5.模具装配和调试:将模具的各个零件进行组装,进行模具调试。

模具调试包括合模试模、开模试模、调整流道系统等。

二、注塑模具的仿真分析注塑模具仿真分析是模具设计中的重要一步。

通过仿真分析,可以对模具的结构和工艺进行评估和优化,提高模具的性能和质量。

常用的注塑模具仿真分析软件有Moldex3D、ANSYS、AUTODYN等。

这些软件可以对注塑过程进行材料流动分析、温度场分析、残余应力分析等。

在注塑模具的仿真分析中,首先需要进行材料流动分析。

材料流动分析可以预测注塑过程中熔融塑料的流动情况,帮助优化流道设计。

流道设计的好坏直接影响产品的成型质量。

其次,进行温度场分析。

温度场分析可以预测注塑过程中的温度分布,帮助优化冷却系统设计。

冷却系统设计的好坏直接影响模具的冷却效果和产品收缩性能。

最后,进行残余应力分析。

残余应力分析可以预测注塑过程中的残余应力分布,帮助优化模具的结构设计。

手机外壳的模具设计

手机外壳的模具设计

手机外壳的模具设计随着移动通信技术的飞速发展,手机已经成为了我们生活的重要组成部分,而手机的保护套和外壳也成为了必不可少的配件之一。

而这些保护套的制造需要依靠手机外壳模具,手机外壳模具的设计和制作对于手机保护套的生产工艺和质量有着决定性的影响。

手机外壳模具的设计是一个复杂的过程,它需要考虑到很多方面的因素,如外壳材料的选择、外观设计、尺寸等等。

在这个过程中,需要对外壳的样式、尺寸、壁厚、配合面等地方进行精密测量,以确保模具与外壳的密合度,同时还需要考虑到塑料流入冲头的情况,以保证整个模具的设计合理。

在外壳材料的选择方面,需要考虑到外壳的坚固程度、重量、耐用性、手感舒适度等诸多因素。

目前较为常见的材料包括ABS、PC、塑料硅胶等,这些材料有各自的优缺点,需要根据具体的设计需求进行选择。

在外观设计方面,手机外壳的设计与造型是制造工艺和市场需求的必要考虑因素。

手机外壳模具设计不仅要满足机械性能的要求,还需要考虑到人机工程学的因素,使手机外壳能够舒适地与人体接触,并能与现有的流行趋势保持联系。

在尺寸方面,手机外壳模具的设计需要根据手机的尺寸制定相应的设计方案,而且还需要做好一些调整。

比如,压合模工作室需要根据实际需要确定壁厚,以及正面和背面的圆角。

因此,设计人员需要具备良好的三维建模能力和未来手机尺寸的知识水平。

在选材、外观设计、尺寸方面需要综合考虑各种因素,以达到高品质的产品的要求,除此之外,还需要考虑生产成本的问题。

因此在模具设计时需要考虑到可塑性、流动性以及制造难度等因素。

对于手机外壳模具,市场上的需求日渐增长,手机外壳模具的产品种类日益丰富,模具的制造和设计技术也在不断更新和改进,不断提升着手机外壳保护的品质。

随着科技的不断发展,外壳模具的品质和技术水平也将不断提高,未来的手机设计和制造依然需要这些先进的技术和保护措施。

在这个日新月异的市场和时代里,保障手机外壳保护和设计的模具成为一个不可或缺的环节。

手机外壳的注塑模具设计与加工

手机外壳的注塑模具设计与加工

毕业设计(论文)题目:手机外壳的注塑模具设计与加工无锡太湖学院本科毕业设计(论文)诚信承诺书本人郑重声明:所呈交的毕业设计(论文)手机外壳的注塑模具设计与加工是本人在导师的指导下独立进行研究所取得的成果,其内容除了在毕业设计(论文)中特别加以标注引用,表示致谢的内容外,本毕业设计(论文)不包含任何其他个人、集体已发表或撰写的成果作品。

班级:机械96学号:0923275作者姓名:2012 年5 月25 日无锡太湖学院信机系机械工程及其自动化专业毕业设计论文任务书一、题目及专题:1、题目机械设备模具的计算机设计与加工2、专题手机外壳的注塑模具设计与加工二、课题来源及选题依据该设计来源于某模具公司,该产品为手机背面外壳,要求设计一套模具来生产它,预估产量比较大,所以设计为一模两腔,在随着国民经济的高速发展的同时,市场对模具的需求量也不断的增长。

人们已经越来越清楚认识到产品质量、成本和新产品开发能力的重要性。

模具设计与制造技术现已成为衡量一个国家制造业水平高低的重要标志,并在很大程度上决定了企业的生存空间。

现在,模具设计与制造行业追求的目标是提高产品质量及生产效率、缩短设计及制造周期,降低生产成本、最大限度提高模具制造业的应变能力,满足用户需求。

而手机模具设计与加工更是模具设计与加工的主流。

三、本设计(论文或其他)应达到的要求:1.熟悉模具设计与加工的发展历程;2.熟练掌握模具设计所需`要的软件CAD、UG等;3.熟练掌握模具各零件所用钢材的种类以及注塑原料种类与特性;4.掌握模具设计与加工的一般流程并了解模具结构;5.能够根据产品结构设计出符合要求的模具撰写毕业设计论文;四、接受任务学生:机械96 班姓名陈兵五、开始及完成日期:自2012 年11 月12 日至2013年5 月25 日六、设计(论文)指导(或顾问):指导教师签名签名签名教研室主任〔学科组组长〕签名研究所所长系主任签名2012年11月12摘要随着经济全球化的不断深化,模具工业在一部分国民经济中起着越来越明显的作用。

手机壳冲压模具设计

手机壳冲压模具设计

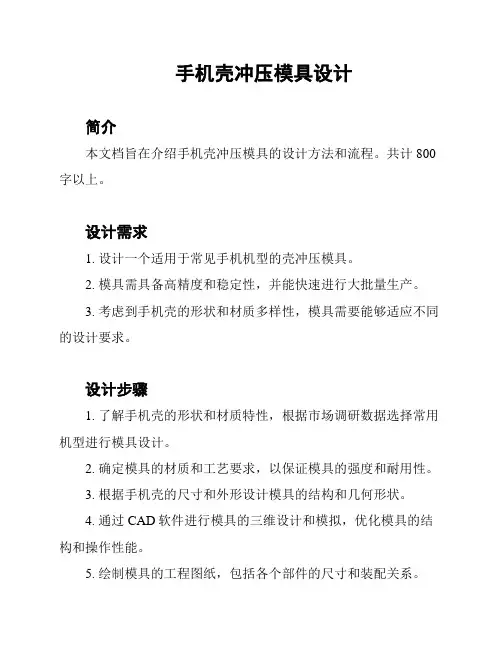

手机壳冲压模具设计
简介
本文档旨在介绍手机壳冲压模具的设计方法和流程。

共计800字以上。

设计需求
1. 设计一个适用于常见手机机型的壳冲压模具。

2. 模具需具备高精度和稳定性,并能快速进行大批量生产。

3. 考虑到手机壳的形状和材质多样性,模具需要能够适应不同的设计要求。

设计步骤
1. 了解手机壳的形状和材质特性,根据市场调研数据选择常用机型进行模具设计。

2. 确定模具的材质和工艺要求,以保证模具的强度和耐用性。

3. 根据手机壳的尺寸和外形设计模具的结构和几何形状。

4. 通过CAD软件进行模具的三维设计和模拟,优化模具的结构和操作性能。

5. 绘制模具的工程图纸,包括各个部件的尺寸和装配关系。

6. 制造模具的各个部件,可选择适当的生产工艺和设备。

7. 完成模具的装配和调试,确保模具的正常使用和精度要求。

8. 进行模具试冲和调整,以验证模具的性能和稳定性。

9. 使用模具进行批量生产,提高生产效率和产品质量。

设计考虑事项
1. 确保模具的结构充分考虑到材料的流动和填充,以避免产生
缺陷和变形。

2. 使用优化设计技术,减少模具的凸模数量和复杂度,降低制
造成本和工艺难度。

3. 在模具设计中引入CAD/CAM技术,提高设计效率和准确性。

4. 考虑模具的维修和维护需求,选择易于操作和维护的结构和
零部件。

总结
手机壳冲压模具的设计是一个复杂而重要的任务,需要充分考
虑手机壳的形状、材质和市场需求。

本文档介绍了设计流程和关键
考虑事项,希望对毕业设计有所帮助。

塑料模具毕业设计:手机壳注塑模具设计

塑料模具毕业设计:手机壳注塑模具设计

手机壳注塑模具设计【内容提要】:主要阐述手机壳的注塑模设计,提供了使用PRO/E软件进行整个注塑模设计的流程,以及塑件的CAE分析。

【关键词】:手机壳、塑料、注塑模、PRO/E模具设计【教师点评】:该同学在手机外壳的注射模具设计中,经过认真调研和方案论证,确定了具体设计方案,在产品造型上有较强的创新意识,深入钻研每个重要环节,对产品的可行性和工艺进行了详细分析。

采用Pro/E+EMX建立模型并进行模型的受力分析,模拟模型在现实情况下的使用情况,并得出模型检验结果,以认真负责的工作态度出色的完成了整个注塑模设计的全过程,具备了设计人员应有的基本素质和能力。

一.调研报告1.手机壳的造型结构发展状况移动电话的普及速度大大超越了专家的预测与想象。

它已从最初的模拟系统发展到目前的数字系统。

在此期间,移动电话的功能越来越丰富,体积越来越小,造型越来越美观,充分体现了技术与艺术结合。

除了最基本的实用功能外,移动电话还要考虑美观和舒适,在设计上必须充分考虑使用对象、使用场合、功能要求、人机工效学等因素。

2.材料确定PC/ABS合金在汽车、机械、家电、计算机、通讯器材、办公设备等方面获得了广泛应用,如移动电话的机壳、手提式电脑的外壳、以及汽车仪表盘〔板)等。

资料显示:PC/ABS 已广泛应用于制造手机外壳。

3.薄壳制品与模具设计薄壳制品成型时模具设计是至关重要的一步。

成型薄壳制品时需要特别设计的薄壳件专用模具。

与常规制品的标准化模具相比,薄壳制品模具从模具结构、浇注系统、冷却系统、排气系统、脱模系统都发生了重大变化,成本也增加了30%---40%4.塑件选择据调查,东亚尤其是中国的用户对于翻盖手机却相当青睐,在中国市场销售的全部手机中,翻盖手机的数量超过了一半。

国产手机厂商了解本土消费者的心理,摒弃欧美崇尚的直板机而主推折叠机,开发出符合东方人审美趣味的机型,款式漂亮,内容丰富,得到了广大消费者的喜爱。

针对以上情况,选用翻盖式手机壳注塑模设计。

毕业设计——手机壳注塑模具设计

毕业设计——手机壳注塑模具设计

毕业设计——手机壳注塑模具设计一、选题背景随着智能手机的普及和人们对手机的需求不断增加,手机壳行业不断兴起。

手机壳的保护功能和个性化的设计越来越受到消费者的重视。

而手机壳的制作离不开注塑技术,因此设计一款手机壳注塑模具具有一定的实际意义。

本文将对手机壳注塑模具进行设计。

二、注塑模具设计流程1、确定产品设计要求确定手机壳的基本要求:大小、厚度、材质等方面的要求。

同时,研究市售手机壳的设计风格,在设计时要尽可能的符合市场需求。

2、模具结构设计手机壳注塑模具包含模具本体和模具部件两部分。

模具本体是模具的主要部分,其中包括模具底板、模腔、压条、定位、排气以及冷却通道等部分。

模具部件是辅助模具本体进行注塑成型的部分,主要包括开口部件和射出部件两大类。

在设计时要考虑到模具的可维护性以及生产效率的提高。

3、绘制模具零部件图根据模具设计要求完成模具各部件零件图的制作。

4、进行模具三维设计根据模具零部件图,通过3D建模软件进行模具的三维设计,同时对模具进行优化、调整和修改,直到达到设计目标要求为止。

5、进行模具加工根据手机壳注塑模具零部件图进行模具的加工,包括车、铣、钻、刨等。

6、进行模具装配和调试将已经加工好的模具零部件进行组装,同时进行注塑试模操作,检查模具是否满足设计要求,如果没有,则进行调整和修改。

直到模具能够正常生产出合格的手机壳为止。

三、模具设计思路1、模具材料的选择模具材料是模具设计的重要因素之一,模具材料的选择不仅关系到模具的寿命和维修成本,还关系到产品生产的成本。

本文中,为了保证模具质量,提高模具的使用寿命,采用H13钢作为模具材料。

2、模具结构的设计本文中的手机壳注塑模具采用单面四滑块+自动脱模结构。

在注塑成型时,四个滑块沿着方向板铰链方向向内滑动,使得塑料材料可以充分填充模腔,并保证产品的完整性和表面光滑度。

同时,采用自动脱模结构可以减少模具的脱模时间和工人劳动强度,提高生产效率。

3、模具冷却通道设计模具冷却通道的设计直接影响产品加工的质量和生产效率。

手机外壳注塑模设计

手机外壳注塑模设计

手机外壳注塑模具设计摘要:本课题是关于手机外壳模具的设计,主要是手机外壳注射成型模的结构设计和模具加工制造。

手机的形状较为复杂,所以模具设计中要考虑的因素有很多,除考虑它的出模、分型面,还需考虑它成型的质量,表面光洁度等。

所以我们设计应认真分析塑料制品的结构,寻求最佳的设计方案并选择成型设备的规格和型号。

分型面的选择很重要,制件不是平直表面,分型面的选择既要考虑不影响制件表面的美观,又要达到结构要求。

浇注系统的设计也很重要,在此次设计中我选点浇口,并设有冷料穴。

拉料杆采用Z形,这就解决了制品出模的问题。

结构设计包括分型面、型腔布置、浇注系统、排气系统、加热冷却系统、侧向抽芯机构、顶出机构、脱模机构以及主要零部件的设计。

模具加工制造运用PRO/E进行三维造型设计并对注塑模模具进行装配,对手机外壳注塑模具定模板型腔的加工工艺进行了分析。

此注射模设计的结构特点是点浇口形式的双分型面的注射模,是侧向抽芯。

经生产验证,该模具结构设计巧妙、操作方面、使用寿命长、塑件达到技术要求。

关键词:模具设计:注塑模具;分型面The design of the mobile shell mould Abstract:This topic is to design the mobile shell mold, which includes the structure design mould assist designing for manufacturing, and the working process of the injection mould of the front cover of the mobile shell set were introduced. Mobile shape so complicated that the mold design has a lot of factors to be considered , in addition to its ejector pin, parting surface, it needs to consider forming the quality of surface finish, and so on. Therefore, we should carefully design the structure of plastic products, find the best design options and choose the molding equipment specifications and models. It is very important, not the straight parts surface, parting surface of choice it is necessary to consider not affect parts of the surface appearance, but also to structural requirements. Pouring system design is also important in the design of the election, pin gate cold-slag well and Z-shape pin were chosen which are solved the problem of products to die.The structure design involve parting plane, cavity layout, old systems, heating cooling systems, the side core pulling mechanism structure, prop up the organization, drawing patterns and the design process of the main work pieces. The later use PRO/E to construct carries on the three dimensional modeling and to assemble the injection mould. The processing craft of the cavity of fixed plate of the base of the mobile shell are analyzed.The structure characteristic of this injection mould was a two-parting surface , and was a side core pulling mechanism. The mould was proved to be a clever design by production practice , the mould could be operated easily , the service life of the mould was long and the plastics parts produced by the mould could meet the technical requirement.Key words: mold design; injection mould; parting plane;第一章前言塑料模具的产量和水平发展十分迅速,高效率、自动化、大型、长寿命、精密模具在模具产量中所战比例越来越大。

手机保护壳模具设计与加工

手机保护壳模具设计与加工

手机保护壳模具设计与加工手机保护壳是现在手机周边产品中非常普遍的一种,因为可以有效的保护手机不受到摔碰或者撞击等外力的损坏,因此被广大的手机用户所喜欢。

但是,不同品牌、不同型号的手机保护壳的模具都有所不同,因此为了生产出符合市场要求的手机保护壳,需要有专门的模具设计加工。

一、模具设计模具设计是制造模具的第一步,只有经过精心的设计,模具才能更加准确地制造出符合要求的手机保护壳。

模具设计主要分为以下几个步骤:1、了解模具类型设计模具首先需要了解模具类型及其特点,常见模具主要包括拉伸模、注塑模、压铸模、铸造模、冲压模等。

其中,拉伸模适用于塑料制品、玻璃、金属薄壳等的拉伸成形;注塑模适用于各种类型的塑料注塑成型;压铸模适用于各种类型的金属压铸;铸造模适用于各种类型的铸造件加工制造;冲压模适用于各种类型的板材冲压成型等。

因此,不同的手机保护壳需要根据其材料以及加工方式来确定所需的模具类型。

2、了解手机保护壳的形状在模具设计过程中,需要对手机保护壳的尺寸、形状、外观等进行详细的了解和测量,以便设计师确定模具所需的尺寸及特殊要求。

3、进行模具结构的设计根据所要制备的手机保护壳的形状和尺寸,设计师可以确定所需的模具结构,如模具的材质、模具加工的步骤等,旨在保证最终制造出的手机保护壳符合所有的要求。

二、加工制造模具设计的最后一步就是进行模具加工制造,包括材料的选择、加工工艺的规划和制造流程的安排,要确保能够制造出符合手机盒子保护壳形状、尺寸要等要求的保护壳。

模具加工制造分为以下几个步骤:1、材料的选择制造模具需要选择合适的材料,一般来说根据模具的使用要求和生产成本等来综合考虑材料的选择。

现在常见的模具材料应用范围比较广泛的是工具钢、硬质合金、高速钢和铸钢等等。

2、进行加工工艺的规划制造模具需要有合适的加工工艺规划,根据模具制造及其想生产什么样的手机保护壳来选择合适的加工工艺,例如车床加工、铣床加工、电火花加工等方式都可以对模具进行加工。

手机外壳注塑模具设计及型腔仿真加工

手机外壳注塑模具设计及型腔仿真加工

目录1 前言 (1)1.1 课题意义 (1)1.2 国内外发展现状 (1)1.3 设计前提及主要问题 (2)1.4 解决的主要问题和总体设计思路 (3)1.5 预期成果和实际价值 (3)2 总体方案论证 (4)3 具体设计说明 (5)3.1 塑件测绘 (5)3.2 塑件三维实体造型 (5)3.3 材料的选择 (6)3.3.1制品材料 (6)3.3.2模具材料的选择 (6)3.4 注塑机的校核 (7)3.4.1注塑设备的确定 (7)3.4.2注塑机有关工艺参数的校核 (7)3.5 分型面的设计 (9)3.6 浇注系统设计 (10)3.6.1浇注系统的设计原则 (10)3.6.2主流道的设计 (10)3.6.3分流道及其平衡布置 (11)3.6.4浇口的设计 (11)3.6.5冷料穴的设计 (12)3.7 冷却系统的设计 (12)3.7.1 在设计冷却系统时,应从多方面考虑: (13)3.7.2冷却计算 (13)3.7.3冷却水道在定模中的位置 (13)3.8 顶出系统的设计 (14)3.8.1推出机构设计 (14)3.8.2顶出行程 (15)3.8.3复位杆 (15)3.8.4顶杆的形状与尺寸选择 (15)3.8.5导向装置位置的布置 (15)3.8.6浇注系统零件设计 (16)3.9侧向分型与抽芯机构的设计 (16)3.9.1侧向抽芯机构设计应注意如下要点: (16)3.9.2抽芯距、抽拔力与斜导柱的计算 (17)3.9.3斜导柱的设计 (17)3.9.4滑块的设计 (17)3.10 模架设计 (18)3.11 凸凹模的造型 (19)3.12 型腔加工工艺分析及加工仿真 (22)3.12.1零件的工艺性审查 (22)3.12.2毛坯选择 (22)3.12.3基准选择 (22)3.12.4拟定加工方案 (22)3.12.5型腔数控仿真加工 (22)4 结论 (25)参考文献 (26)致谢 (27)附录 (28)手机外壳注塑模具设计及型腔仿真加工摘要:本课题是关于手机外壳模具的设计,主要是手机外壳注射成型模的结构设计和模具加工制造。

手机外壳注塑模具设计

手机外壳注塑模具设计

手机外壳注塑模具设计**(**大学,**学院** ** *****)摘要模具工业不断发展的今天,CAD/CAM技术以其先进的制造方式已经逐渐成为模具设计制造的主流方式。

而注塑模具作为模具工业的一个重要的分支,CAD/CAM技术在注塑模具的生产制造中使用得最为广泛。

UG NX作为CAD/CAM中的一个标志性的软件,具有强大的三维设计功能,是注塑模具设计的强有力帮手。

本论文以手机外壳为例,对其结构及其注塑工艺进行了分析。

在UG软件环境下,运用Mold Wizard模块,对手机外壳模具进行了在前期准备、工件分型、加载标准件和建立冷却与浇注系统等设计,并介绍了设计过程中的原则,从而展现使用UG/Mold wizard模块进行注塑模具设计的优越性。

关键词:手机外壳;模具设计;Mold WizardIABSTRACTNowadays, as the mold industry growing, CAD/CAM technology with its advanced manufacturing methods has become the mainstream form of mold design and manufacturing. And the injection mold is an important branch of industry, CAD/CAM technology in injection mold manufacturing is the most widely used. As a symbolic software in CAD/CAM, UG NX has a powerful 3D design function, and is a powerful helper of the injection mold design.This article takes the example of mobile phone and analyzes its structure and molding process. In the circumstance of UG software, use Mold Wizard module for mobile phones shell molds in preparation, job classification, standard parts and building cooling load and the pouring system to design, and introduce the principles of the design process, thus showing advantages of using UG / Mold wizard module to design the injection mold.Key words: Mobile Phone Cover;Mold Design;Mold Wizard目录摘要 (I)ABSTRACT (II)第一章绪论 (1)1.1 选题背景及研究意义 (1)1.2 国内外研究现状 (2)1.2.1国内外注塑模具研究现状 (2)1.2.2 UG软件介绍 (2)1.2.3 注塑模具的发展趋势 (3)1.3 本文主要的研究内容 (3)第二章手机外壳分析 (4)2.1 手机外壳数据 (4)2.2塑件件结构特征、塑料的性能、技术要求及结构工艺性的分析 (4)2.2.1 尺寸及精度 (4)2.2.2壁厚 (5)2.2.3脱模斜度 (5)2.2.4圆角 (5)2.2.5 粗糙度 (5)2.2.6塑料性能说明 (6)第三章基于UG NX5下的手机模具设计 (7)3.1 UG注塑模向导(Mold Wizard)模块 (7)3.2模具设计初始化 (8)3.2.1设计模型预处理 (8)3.2.2设计模具初始化 (10)3.3型腔布局 (13)3.3.1多腔布局 (13)3.3.2开刀槽 (14)3.4分型设计 (14)3.5标准模架导入 (17)3.6滑块和内抽芯机构设计 (18)3.6.1滑块机构设计 (19)3.6.2内侧抽芯机构设计 (23)3.7浇口套和定位环设计 (25)3.7.1添加定位环 (25)3.7.2添加浇口套 (26)3.8浇注系统设计 (26)3.8.1流道设计 (26)3.8.2浇口设计 (27)3.9冷却系统设计 (28)3.10脱模机构设计 (29)3.10.1推杆设计 (29)3.10.2拉料杆设计 (30)3.11复位机构设计 (31)3.13模具建腔 (32)3.14生成模具材料清单 (33)3.15生成模具图纸 (34)小结 (37)致谢 (38)参考文献 (39)第一章绪论1.1 选题背景及研究意义近几年来我国移动通讯市场增长迅速手机用户的普及率迅速上升据IDC的数据,2004年全球手机出货量为6.645 亿部我国境内生产的手机约占 35.1% 我国手机用户 3.348亿(新增 6487 万户)约占全球用户总数的20%,其中每百人移动电话拥有量为 25.9 部比2000 年增加 19.1部。

手机壳注塑模具设计及仿真

手机壳注塑模具设计及仿真

手机壳注塑模具设计及仿真1.确定产品需求:首先需要明确手机壳产品的需求,包括尺寸、形状、材料等方面的要求,这些要求将会对模具设计产生影响。

2.绘制产品草图:根据产品需求,绘制产品的草图,包括外形和内部结构等方面。

这些草图将作为模具设计的基础。

3.模具结构设计:根据产品草图,设计模具的结构。

手机壳注塑模具通常包括上模具、下模具、侧模板、顶针、顶针座等部分。

在设计模具结构时,需要考虑产品的开模方式、脱模方式、废料排出等因素。

4.模具零件设计:根据模具结构设计,进行模具零件的具体设计。

模具零件包括模板、拉杆、顶针、翻板、定位销等部分。

在设计模具零件时,需要考虑零件的材料选择、尺寸精度、加工工艺等因素。

5.仿真分析:进行模具的仿真分析,包括注塑工艺分析、模具流道分析、模具结构强度分析等。

通过仿真分析,可以评估模具的合理性和可行性,发现并解决可能存在的问题。

模具仿真分析主要包括以下几个方面:1.注塑工艺分析:通过仿真软件可以模拟注塑过程中的材料流动、充填模具的情况,以评估充填时间、充填压力、充填速度等参数的合理性,预测可能出现的缺陷,如短充、翘曲、气泡等。

2.模具流道分析:模具流道是将塑料熔体引导到模具腔内的通道,其设计合理与否对于产品的注塑质量具有重要影响。

通过仿真软件,可以优化流道设计,使得熔体在流道中保持稳定的流动状态,减少熔体的剪切、温度分布不均等问题。

3.模具结构强度分析:模具在使用过程中要承受高压力和高温的作用,所以模具的结构强度是非常重要的。

通过仿真软件,可以模拟模具在注塑过程中的受力情况,包括模板的变形、拉杆的应力等。

通过分析受力情况,可以判断模具是否存在强度不够、变形过大等问题。

总之,手机壳注塑模具设计及仿真是一项复杂的工艺,需要综合考虑产品需求、模具结构设计、模具零件设计等因素。

通过合理的设计和仿真分析,可以提高手机壳产品的质量和性能,同时降低模具开发和生产成本。

手机外壳上盖注塑模具设计

手机外壳上盖注塑模具设计

手机外壳上盖注塑模具设计手机外壳上盖注塑模具设计随着移动智能设备和电子产品的快速发展,手机作为最常见的电子消费品之一,已经成为人们日常生活中不可或缺的工具。

因此,手机的外壳设计也越来越重要。

外壳不仅要具有美观的外观,还要具有耐用性、防水性、防尘性等多种功能。

外壳的设计,关键在于注塑模具的设计。

注塑模具是塑料制品加工的工具,它直接影响了注塑成型的质量和效率。

注塑模具的设计,需要考虑以下三个方面:注塑成型工艺、产品外观要求、模具结构和加工成本。

以下是关于手机外壳上盖注塑模具设计的详细介绍。

1.注塑成型工艺注塑成型是一种高效、精确、经济的成型方法。

在注塑成型工艺中,需要考虑以下因素:注射压力、注塑温度、注射速度、注塑周期、材料熔指数、制胶周期等。

针对手机外壳上盖注塑模具的设计,需要选择合适的注射压力和注塑温度,以确保注塑成型的质量和效率。

注射速度要选择适宜的速度,以确保产品的尺寸精度和表面光滑度。

注塑周期要结合生产要求,选择合适的注塑周期,缩短生产周期和提高生产效率。

2.产品外观要求手机外壳上盖是手机整体外观的重要组成部分。

外观设计需要考虑手机的整体风格和品位。

外观的主要要求包括:表面光滑度、平整度、光泽度、颜色等。

模具设计需要确保注塑成型后的外观满足以上要求。

在模具的选择上,需要关注模具的材料、精度、表面光滑度和寿命等因素。

制定合适的模具设计流程,对模具表面进行光洁度处理,以确保产品的外观质量。

3.模具结构和加工成本模具结构是注塑模具设计的关键因素之一。

模具结构可以直接影响产品的尺寸精度、表面质量和成型效率等因素。

注塑模具的结构应该尽量简化,同时保证产品的质量和效率。

模具的结构应该尽量遵循最小化和简化化的原则。

除了模具结构之外,注塑模具的生产成本也是需要考虑的因素之一。

模具的材料、生产工艺和加工流程等都会影响相应的生产成本。

在注塑模具设计过程中,需要根据生产需求和实际情况,选择合适的模具材料和加工流程,以确保实现最佳生产成本。

手机壳注塑模具设计

手机壳注塑模具设计

手机壳注塑模具设计随着手机的普及,手机壳也成为了一种必需品,而手机壳的不同材质和设计不仅能保护手机,还能为手机增添了不少美感,使手机成为了人们手中最能体现个性的物品之一。

而手机壳的生产离不开手机壳注塑模具的设计和制造,下面我们来详细了解一下手机壳注塑模具设计。

一、手机壳注塑模具的意义1.提高生产效率使用注塑模具可以将生产效率提升数倍,可大大节省生产时间和成本。

2.保证产品质量模具的精度和质量直接影响到产品的质量,精度高的模具能够制造出高质量的产品,而且制品精度和稳定性也会提高。

3.提升企业竞争力注塑模具设计依据客户要求量身定制,能够生产出符合不同市场需求的产品,有相对的市场优势。

二、设计步骤1.收集信息和需求分析在开始设计注塑模具之前,需要先收集客户的需求信息,比如塑料材料、产品尺寸、颜色和造型设计等,以此为基础进行设计。

2.设计软件建模在进行设计之前,需要根据客户需求使用CAD(Computer Aided Design)软件进行3D模型建模,建立3D数字样机,确认模具的几何参数和构造方案。

3.制造模具在设计好模具之后,可以开始模具的制造,制造出来的模具必须要满足一定的质量要求和精度要求,以确保产品的精度和稳定性。

4.调试模具模具制造完成后,需要对模具进行调试,调试模具的目的是确保模具的准确性,使得模具的加工精度和质量符合要求。

5.试产并优化设计好注塑模具并进行调试之后,开始进行模具的大量生产,期间及时发现问题并进行优化。

三、手机壳注塑模具应用手机壳注塑模具通常适用于塑胶制品的生产,包括手机外壳、电器外壳等,除此之外,注塑模具在其他领域也有广泛的应用,如室内设施、汽车外壳等。

总之,手机壳注塑模具的设计和制造是保证手机壳生产质量和提高生产效率的关键。

在后续的生产中,注塑模具不仅能提高生产效率,同时还能大大提升手机壳的制品精度和质量,进一步提升企业的竞争力。

手机壳模具设计报告

手机壳模具设计报告

Inventor 手机模具设计专业:产品设计姓名:学号:成绩:1.实验名称手机外壳设计及注塑模具分析2.实验目的在学习塑料产品的加工工艺以及各部分结构设计后,将其应用在身边事物之上,对产品的不足之处进行分析,小组讨论解决问题,并运用Inventor软件对设计进行分析验证,为今后设计具体产品奠定制造方面的理论及实践经验,同时锻炼组员的团队协作性和解决问题能力。

3.实验过程3.1选择实际产品并对其进行问题分析3.1.1选择并分析产品此次实践选择对生活中常见的塑料产品——手机外壳进行改良设计,通过讨论,小组选择对华为G330进行分析改良(如图1)。

图1 产品外观首先,小组成员对手机外壳的各部分进行了仔细观察,将产品结构分为以下几大部分:手机前盖整体、手机后盖整体、侧边结构孔、平面结构孔、凹凸边、定位凹槽(如图2)。

(a)手机后盖(b) 手机前盖(c) 耳机孔和摄像头孔(d) 电源孔图2 各部分结构图根据前期对塑料加工工艺的学习,将对这款手机的外壳进行以下方面的改良设计:①手机外壳材料选用ABS塑料,流动性好,表面着色、电镀等加工性能好,具有较好的机械强度和耐腐蚀性;②根据材料的特性和制造工艺,手机外壳平均厚度取用ABS的较佳厚度1mm;③原本产品采用侧边开孔,生产时需要在模具中增加抽芯机构来完成制造,抽芯机构增加了模具的复杂度,也影响了开模的速率,另外,在侧边开孔要考虑更好的材料强度和结构问题,提高了成本;④简化凹凸边结构,原本产品凹凸边结构过于复杂,虽具有较好的美观性但使用材料多,在功能接近的情况下加工较繁复。

3.1.2讨论确定方案解决途径材料问题和壳体壁厚已在上一步中确定。

①侧边开孔问题采用开半孔结构方法,省去模具中的抽芯机构,简化开模过程,降低生产制造成本,同时也更便于增加结构强度(如图3)。

图3 孔结构②凹凸边复杂问题采用简化整体结构方法,使用简单几何线条状凹凸边,满足同样强度要求的情况下节省材料耗用,方便生产制造,此外,在后盖圆弧过渡到平面部分添加了结构凹凸边,增加壳体结构强度(如图4)。

手机外壳模具设计与加工仿真

手机外壳模具设计与加工仿真

手机外壳的模具设计与加工仿真第一章数控加工简介数控机床即是采用了数控技术的机床,或者说装备了数控系统的机床。

应用来说,数控机床就是将加工过程所需要的各种操作(如主轴变速、松夹工件、进刀与退刀、开车与停车、选择刀具、供给切削液等)和步骤,以及刀具与工件之间的相对位移量都用数字化的代码来表示,通过控制介质将数字信息送入专用的或统用的计算机,计算机对输入的信息进行处理与运算,发出各种指令来控制机床的伺服系统或其他执行元件,使机床自动加工出所需要的零件。

1.1 数控加工的工作原理数控加工就是将加工数据和工艺参数输入到机床,机床的控制系统对输入信息进行运算与控制,并不断地向直接指挥机床运动的电动机功能部件—机床的伺服机构发送脉冲信号,伺服机构对脉冲信号进行转换与放大处理,然后有传动机构驱动数控机床,从而加工零件。

所以数控加工的关键是加工数据和工艺参数的获取,即数控编程。

1.2 数控编程及其发展数控机床和普通机床不同,整个加工过程中不需要人的操作,而由程序来进行控制。

在数控机床上加工零件时,首先要分析零件图样的要求、确定合理的加工路线及工艺参数、计算刀具中心运动轨迹及其位臵数据;然后把全部工艺过程以及其他辅助功能(主轴的正转与反转、切削液的开与关、变速、换刀等)按运动顺序,用规定的指令代码及程序格式编制成数控加工程序,经过调试后记录在控制介质(或称程序载体)上;最后输入到数控机床的数控装臵中,以此控制数控机床完成工件的全部加工过程。

因此,把分析零件图样开始到获得正确的程序载体为止的全过程称为零件加工程序的编制。

数控编程一般分为手工编程和自动编程两种。

(1)手工编程手工编程是指程序编制的整个步骤几乎全部是由人工来完成的。

对于几何形状不太复杂的零件,所需要的加工程序不长,计算也比较简单,出错机会比较少,这时用手工编程既及时又经济,因而手工编程仍被广泛地应用于形状简单的点位加工及平面轮廓加工中。

但是工件轮廓复杂,特别是加工非圆弧曲线、曲面等表面,或工件加工程序较长时,使用手工编程将十分繁琐、费时,而且容易出错,常会出现手工编程工作跟不上数控机床加工的情况,影响数控机床的开动率。

手机外壳塑料模具设计讲解

手机外壳塑料模具设计讲解

摘要手机外壳模具的设计主要包括两大部分:手机的模具设计和型芯型腔的数控加工部分。

手机外壳设计过程包括:手机外壳三维实体模型设计的主要步骤和方法、型芯型腔的成型过程、注射模机械部分的设计、装配图和零件图的绘制、典型零件的工艺分析、加工方案确定、加工编程及其仿真等内容。

实体造型的设计是利用CimatronE软件绘制手机外壳三维实体模型,并利用其中的分模技术制造型芯型腔、装配设计,完成零件图的绘制、精度等级及技术要求的确定。

模具型芯型腔的数控加工包括主要零部件的数控加工工艺卡的制作、加工刀具卡片的制作和数控加工程序单制作。

同时该模具型芯型腔的加工过程还需要利用数控仿真系统进行数控仿真加工。

关键字:CimatronE、实体造型、装配设计、数控加工仿真绪论模具是工业生产中的重要工艺装备,模具工业是国民经济的各个部门发展的重要基础之一。

谈到模具,其是衡量一个国家工业水平的基准。

模具工业是国民经济的基础工业,是国际上公认的关键工业。

模具生产技术水平的高低是衡量一个国家产品制造水平高低的重要标志,它在很大程度上决定着产品的质量,效益和新产品的开发能力。

振兴和发展我国的模具工业,正日益受到人们的关注。

早在1989年3月中国政府颁布的《关于当前产业政策要点的决定》中,将模具列为机械工业技术改造序列的第一位。

模具工业既是高新技术产业的一个组成部分,又是高新技术产业化的重要领域。

模具在机械、电子、轻工、汽车、纺织、航空、航天等工业领域里,日益成为使用最广泛的主要工艺装备,它承担了这些工业领域中60%~90%的产品的零件,组件和部件的生产加工。

因此模具设计水平的高低、模具制造能力的强弱以及模具质量的优劣都直接影响着许多新产品的研发和老产品的更新换代,影响着各种产品的质量,经济效益的增长以及工业水平的提高同样,随着经济的发展,通信工业和通信技术的进步与发展。

手机应用越来越广泛,对人们的家庭生活和社会生活也产生了非常大的影响。

金属手机外壳冲压模具设计论文

金属手机外壳冲压模具设计论文

金属手机外壳冲压模具设计论文一、引言随着现代科技的飞速发展,手机已经成为人们日常生活中必不可少的通讯工具。

作为手机的核心部分之一,手机外壳起到保护内部电子元件和美观外观的作用,因此其设计和制造过程显得尤为重要。

本论文将讨论金属手机外壳冲压模具的设计,通过分析金属手机外壳的特点和制造工艺,提出一种具有高效率和高质量的冲压模具设计方案。

二、金属手机外壳的特点2.1 材料选择金属手机外壳通常采用铝合金材料,这是因为铝合金具有轻质、耐腐蚀和良好的导热性能等特点。

此外,铝合金材料还具有良好的可塑性,使得其适合进行冲压加工。

2.2 外壳结构金属手机外壳通常由多个零部件构成,例如前壳、后壳、边框等。

这些零部件需要通过冲压工艺进行加工,最后组装在一起形成完整的手机外壳。

外壳的结构设计需要考虑到手机内部电子元件的布局和外部用户的使用体验。

三、金属手机外壳冲压模具设计3.1 模具基本结构金属手机外壳的冲压模具通常由上模和下模两部分组成,其中上模包括上模座、上模板和上顶针,下模包括下模座、下模板和下顶针。

3.2 模具设计考虑因素在进行金属手机外壳冲压模具设计时,需要考虑以下几个因素:3.2.1 材料选择模具材料需要具有高硬度和耐磨性,以确保模具在长时间使用中保持稳定的性能。

常用的模具材料包括合金工具钢和硬质合金等。

3.2.2 结构设计模具结构设计需要考虑到手机外壳的外形和内部结构,以确保模具可以准确复制出手机外壳的形状。

此外,模具结构还需要尽可能简化,以提高生产效率。

3.2.3 工艺分析在设计冲压模具时,需要进行工艺分析,确定合理的冲孔顺序和冲孔位置,以避免冲压过程中产生过大的应力和变形。

3.3 模具制造和调试完成金属手机外壳冲压模具的设计后,需要进行模具的制造和调试。

制造过程需要精确控制加工精度,以确保模具可以准确复制出手机外壳的形状。

调试过程需要进行模具的装配和调整,以保证冲压过程中的稳定性和精度。

四、结论本论文以金属手机外壳冲压模具设计为研究对象,通过分析金属手机外壳的特点和制造工艺,提出了一种具有高效率和高质量的冲压模具设计方案。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

手机外壳模具设计
下面以手机外壳为例,说明分型面的建立及填补靠破孔的方法,继而说明设计手机外壳的凸模与凹模的流程。

第一步建立新的文件夹,设置工作目录
①在用户目录下建立新的文件夹,文件夹名为mobilephone_mold。

②将练习文件夹下的mobile.prt复制到该文件夹下。

③打开Pro/E系统。

④选择文件/设置工作目录。

⑤在对话框中选择目录mobilephone_mold,单击。

第二步创建一个新的模具实体
①单击工具栏中的新建文件夹按钮,系统弹出【新建】对话框,在类型框内选择【制造】,在子类型中选择【模具型腔】,输入名称之mobile_mold,取消【使用缺省模板】复选框,单击按钮。

②在【新文件选项】对话框中选择mmns_mfg_mold模板(使用单位为毫米的模板),单击按钮。

③画面显示坐标系MOLD_DEF_CSYS、开模方向PULL DIRECTION与基准平面MOLD_FRONT、MAIN_PARTING_PLN与MOLD_RIGHT。

第三步引入参照模型
①单击模具菜单管理器中的【模具模型】/【装配】/【参照模型】,系统弹出【打开】对话框,选择参照模型mobilep.prt,单击按钮。

②系统弹出放置参照模型操控面板,单击下拉菜单,选择方式装配参照零件,单击操控面板中的按钮。

③系统弹出【创建参照模型】对话框,同意默认参考零件名称MOBILE_MOLD_REF:单击确定按钮。

画面如图1所示。

④隐藏基准平面与基准坐标系。

单击模型数上的按钮【显示】,在下拉菜单中选择【层树】;先选择01_PRT_DEF_DTM_PLN,然后按【Ctrl】键加选02_PRT_ALL_AXES与05_PRT_DEF_DTM_CSYS;在其中选择的任一个面上单击右键,在弹出的菜单中选择【隐藏】隐藏基准平面与基准坐标系,画面如图2
所示。

图1引入的参照模型图2 隐藏后的参照模型
⑤恢复显示模型树:单击模型树上的按钮【显示】,在下拉菜单中选择【模型树】,结束图层设置。

第四步创建工件
①单击模具菜单管理器中的【模具模型】/【创建】/【工件】/【手动】。

②系统弹出【元件创建】对话框,输入坯料名称:WRK,单击按钮。

③系统弹出【创建选项】对话框,在【创建方法】中选择【创建特征】,单击按钮。

④在模具菜单管理器中选择【实体】/【加材料】/【拉伸】/【实体】/【完成】。

⑤系统弹出拉伸操控面板,单击/,系统弹出【草绘】对话框,选择基准面MOLD_FRONT为草绘平面,选择基准平面MAIN_PARTING_PLN为参照平面,单击按钮,系统弹出【参照】对话框,选择基准面MOLD_RIGHT 与MAIN_PARTING_PLN作为绘图基准,单击按钮,绘制如图3所示的截面图形,单击,结束截面的绘制。

图3绘制的草绘截面图形
⑥在拉伸操控面板中选择双向拉伸,输入特征的深度:1500,在右下角中选择,单击菜单管理器中的【完成/返回】,结束工件的创建,完成的工件如图4所示。

图4创建的工件
第五步设置收缩率
单击模具菜单管理器中的【收缩】/【按尺寸】,系统弹出【按尺寸收缩】对话框,输入收缩比率:0.005,单击。

单击模具菜单管理器中的【完成/返回】命令,结束收缩比率的设置。

第六步创建分型面
(1)复制成品件的外表面
①在模型树上选中WRK.PRT,然后按鼠标右键,选择【隐藏】。

②单击右侧工具栏中的,在过滤器中选择【几何】,选择手机侧面1为种子面,按住【Shift】键,选择手机上表面2与后面3为边界面(如图5所示),之后按住【Ctrl】键,加选上表面2,完成手机壳外表面的复制。

③单击上面工具栏中的【编辑】/【复制】/【粘贴】命令,如图6所示,系统弹出曲面复制操控面板,选择/,选择上表面2为要填充的
孔,单击操控面板中的按钮。

图5选择种子面与边界面
1 3
2 1
图6 选择填充孔的曲面
①单击右边工具栏中的按钮,结束手机外表面的复制,画面如图7所示。

图7 填充靠破孔后的曲面
(2)创建拉伸曲面
①显示实体:在模型树上选中WRK_PRT,然后按鼠标右键,选择【取消隐藏】。

②单击右侧工具栏中的按钮,再单击右侧工具栏中的拉伸按钮,系统弹出拉伸操控面板,单击/,系统弹出【草绘】对话框,选择工件(图8)的右侧面为草绘平面,选择工件的顶面为草绘参照平面,单击按钮。

图8选择工件的草绘平面、参照平面
③系统弹出【参照】对话框,选择MOLD_RIGHT与MAIN_PARTING_PLN 为尺寸标注参照,单击【参照】对话框中的按钮;并绘制如图9所示的截面图形,单击按钮;在拉伸操控板中选择,选择左侧面为拉伸终止面,单
击按钮,完成的画面如图10所示。

图9 拉伸草绘截面图形
图10 拉伸分型面
(3)合并曲面
①单击【模具】菜单管理器中的【特征】/【型腔组件】/【曲面】/【合并】命令,按住【Ctrl】键,依次选择面组F7 与F8,调整方向按钮,单击操控板中的按钮,完成曲面合并,生成的分型面如图11所示。

图11完成的分型面
第七步用分型面拆分出模具体积
①单击右侧工具栏中的按钮,在弹出的【模具】菜单管理器中选择【两个体积块】/【所有工件】,单击【完成】,系统弹出【分割】对话框,选择刚刚完成的分型面,在【选取】对话框中单击按钮。

②单击【分割】对话框中的按钮。

如今分型面的上方以高亮线条显示,即为凹模,输入凹模体积的名称:mobile_female_mold,单击按钮;如今分
型面的下方以高亮线条显示,即为凸模,输入凸模体积的名称:mobile_male_mold,单击确定按钮,单击菜单管理器中的【完成/返回】命令,得到的凹模与凸模体积块如图12所示。

图12 分割完成的体积块
第八步产生凹模与凸模模具体积块
单击菜单管理器中的【模具元件】/【抽取】命令,系统弹出【创建模具元件】对话框,选择凹模及凸模体积块,单击全选按钮,单击按钮;再单击菜单管理器中的【完成/返回】命令。

能够看到模型树上出现凸模与凹模。

第九步产生浇铸件
单击菜单管理器中的【铸模】/【创建】命令,在信息提示区输入浇注件名称:mobile _molding,单击,如今模型树上增加了MOBILE_MOLDING.PRT。

第十步定义开模动作
(1)隐藏参考零件、分型面与工件
单击上面工具栏中的隐藏按钮,系统弹出【遮蔽—取消遮蔽】对话框,在中选择参考零件MOBILE_MOLD_REF,然后按Ctrl键加选工件WRK,再单击对话框中的按钮;单击按钮,选择分型面PART_SURF_1,然后单击对话框中的按钮,单击按钮。

(2)定义开模动作一
①单击【模具】菜单管理器中的【模具进料孔】/【定义间距】/【定义移动】。

②选择凹模为移动件;单击【选取】对话框中的按钮;选择凹模顶部平面为垂直移动平面,使移动方向向上,输入移动量为2400,单击,单击菜单管理器中的【完成】,凹模已被移动到上方。

(3)定义开模动作二
继续单击【定义间距】/【定义移动】,选择浇铸件作为移动件,在【选取】对话框中单击按钮;选择凸模上表面为移动方向参照,使其方向向上,输入移动量1200,单击。

单击菜单管理器中的【完成】,浇铸件被移动到上方如图13所示。

单击【完成/返回】,画面恢复到没有爆炸的状态。

图13开模演示。
