大学《电子电工技术基础》试题及答案一、填空题1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。
2．电路的三种工作状态是通路、断路、短路。
3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。
4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。
5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。
6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。
7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为2 Ω。
8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。
9．在直流电路中，电感可以看作短路，电容可以看作断路。
9．我国工业交流电采用的标准频率是 50 Hz。
10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。
11．电阻元件是耗能元件，电容元件是储能元件。
12．已知一正弦电压u=311sin(628t-60º)V，则其最大值为 311 V，频率为 100 Hz，初相位为 -60º。
13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º，电阻消耗的功率P= 4840 W。
14．三角形联结的三相对称负载，若线电压为380 V，则相电压为 380 V；若相电流为10 A，则线电流为 17.32 A。
15．式Q C=I2X C是表示电容元件在正弦电路中的无功功率计算公式。
16．正弦交流电压的最大值U m与其有效值U之比为2。
17．电感元件是一种储能元件，可将输入的电能转化为磁场能量储存起来。
18．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为正序。
电工电子复习试题及答案
电工电子复习试题及答案一填空题1、已知图中U 1＝2V ，U 2＝-8V ，则U AB ＝-10V 。
2、电路及已知如图所示，电路中的电流I= 1 A ，电压U= 20 V 。
3、直流电路如图所示，R 1所消耗的功率为2W ，则R 2的阻值应为2 Ω。
4、我国工业交流电采用的标准频率是50 Hz 。
5、在直流电路中，电感可以看作短路，电容可以看作断路。
6、某三相对称电源作Y 形联接后对外供电，若电源线电压为380伏，则相电压为220 伏。
7、已知电流A )20314sin(230 A,)30314sin(22021?-=?+=ti t i 。
则电流i1的相位超前电流i2的相位。
8、表征正弦交流电振荡幅度的量是它的最大值；表征正弦交流电随时间变化快慢程度的量是角频率；表征正弦交流电起始位置时的量称为它的初相。
9、在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为50Ω，该电路为容性电路。
电路中吸收的有功功率为750W ，吸收的无功功率为1000VAR 。
10、已知负载的电压与电流相量为200=U∠120°V ，20=I ∠30°A 。
则负载的复阻抗等于10 Ω，是电感性质的复阻抗。
11、三相异步电动机主要由定子和转子两大部分组成。
电机的铁心是由相互绝缘的硅钢片叠压制成。
电动机的定子绕组可以联接成三角形或星型两种方式。
12、异步电动机的旋转磁场方向与通入定子绕组中三相电流的相序有关。
异步电动机的转动方向与旋转磁场的方向相同。
旋转磁场的转速决定于旋转磁场的磁极对数和电源频率。
13、NPN 型三极管工作在放大区时，电位最高是集电极，电位最低的是发射极。
14、二极管最重要的特性是单向导电性。
15、时序逻辑电路主要包含计数器和寄存器两大类型，其原理电路由触发器和门电路构成。
16、放大电路应遵循的基本原则是：发射结正偏；集电结反偏。
一个NPN 三极管发射结和集电结都处于正偏，则此三极管处于饱和状态；其发射结和集电结都处于反偏时，此三极管处于截止状态17、如图所示的逻辑符号是或门电路。
电路试题库（二）+答案
电路试题库（⼆）+答案电路试题库（⼆）+答案⼀、填空题（建议较易填空每空0.5分，较难填空每空1分）1、凡是⽤电阻的串并联和欧姆定律可以求解的电路统称为简单电路，若⽤上述⽅法不能直接求解的电路，则称为复杂电路。
2、以客观存在的⽀路电流为未知量，直接应⽤KCL定律和KVL定律求解电路的⽅法，称为⽀路电流法。
3、当复杂电路的⽀路数较多、回路数较少时，应⽤回路电流法可以适当减少⽅程式数⽬。
这种解题⽅法中，是以假想的回路电流为未知量，直接应⽤KVL定律求解电路的⽅法。
4、当复杂电路的⽀路数较多、结点数较少时，应⽤结点电压法可以适当减少⽅程式数⽬。
这种解题⽅法中，是以客观存在的结点电压为未知量，直接应⽤KCL定律和欧姆定律求解电路的⽅法。
5、法只需对电路列写1个⽅程式，⽅程式的⼀般6、在多个电源共同作⽤的线性电路中，任⼀⽀路的响应均可看成是由各个激励单独作⽤下在该⽀路上所产⽣的响应的叠加，称为叠加定理。
7、具有两个引出端钮的电路称为⼆端⽹络，其内部含有电源称为有源⼆端⽹络，内部不包含电源的称为⽆源⼆端⽹络。
8、“等效”是指对端⼝处等效以外的电路作⽤效果相同。
戴维南等效电路是指⼀个电阻和⼀个电压源的串联组合，其中电阻等于原有源⼆端⽹络除源后的⼊端电阻，电压源等于原有源⼆端⽹络的开路电压。
9、为了减少⽅程式数⽬，在电路分析⽅法中我们引⼊了回路电流法、结点电压法；叠加定理只适⽤线性电路的分析。
10、在进⾏戴维南定理化简电路的过程中，如果出现受控源，应注意除源后的⼆端⽹络等效化简的过程中，受控电压源应短路处理；受控电流源应开路处理。
在对有源⼆端⽹络求解开路电压的过程中，受控源处理应与独⽴源的分析⽅法相同。
⼆、判断下列说法的正确与错误（建议每⼩题1分）1、叠加定理只适合于直流电路的分析。
（×）2、⽀路电流法和回路电流法都是为了减少⽅程式数⽬⽽引⼊的电路分析法。
（∨）3、回路电流法是只应⽤基尔霍夫第⼆定律对电路求解的⽅法。
《电路分析基础》试题及答案
1〕1S 2〕0.5S 3〕2S
6、1 电阻和2H电感并联一阶电路中，电感电压零输入响应为_______
1〕 2〕 3〕
7、4 电阻、1H电感和1F电容串联二阶电路的零输入响应属于_______情况。
1〕过阻尼2〕欠阻尼3〕临界阻尼
8、RLC并联正弦电流电路中， 那么总电流为_______A。
三、单项选择题〔建议每题2分〕
1、当电路中电流的参考方向与电流的真实方向相反时，该电流〔B〕
A、一定为正值B、一定为负值C、不能肯定是正值或负值
2、空间有a、b两点，电压Uab=10V，a点电位为Va=4V，那么b点电位Vb为〔B〕
A、6V B、－6V C、14V
3、当电阻R上的 、 参考方向为非关联时，欧姆定律的表达式应为〔B〕
6. (2) 7. (1) 8. (2) 9. (1) 10. (3)
三、简答题〔每题6分，共30分〕
1、由网孔方程 求得
2、由叠加定理求得 。
3、
4、
5、 ,
四、计算题〔每题10分，共20分〕
1、
2、
第2章试题库
一、填空题〔建议较易填空每空0.5分，较难填空每空1分〕
1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三局部组成。
3、计算图示电路中负载电阻获得的最大功率。
4、图示电路原已稳定， 闭合开关，求 的电容电压
5、图示电路中电流 求稳态电流 。
四、计算题
1、用网孔分析法计算图示电路中的网孔电流 和 。
2、图示正弦电流电路中， V，求电流 和 。
电路分析根底试题参考答案—III
一、单项选择题(每题2分，共40分)

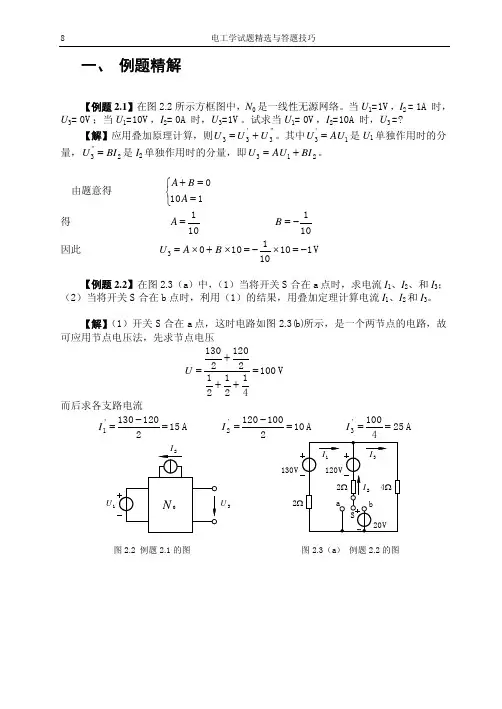

电工学例题精解
