供热水力计算范文
室内热水供暖系统的水力计算
确定立管1的管径
立管1与管段3~10并联。同理，资用压力
立管选用最小管径DN15*15。
计算结果，立管1总压力损失为3517pa。
不平衡率24.3%，超过允许值，剩余压头用立管阀门消除。
通过上述计算可以看出：
例题1与例题2的系统热负荷，立管数，热媒参数和供热半径都相同，机械循环系统的作用压力比重力循环系统大地多，系统的管径就细很多。
根据并联环路节点平衡原理（管段15，16与管段1，14为并联管路），通过第二层管段15，16的资用压力为
确定通过立管1第二层散热器环路中各管段的管径
求平均比摩阻
管段15，16的总长度为5，平均比摩阻为
根据同样方法，按15和16管段的流量G及Rpj，确定管段的d，将相应的R,v值列入表中。
根据各管段的热负荷，求接近Rpj的管径。 将查出的d,R,v,G值列入表中。
2
确定长度压力损失
01
将每一管段R与l相乘，列入水力计算表中
02
根据系统图中管路的实际情况，列出各管段局部阻力管件名称。利用附录表，将其阻力系数 记于表中，最后将各管段总局部阻力系数 列入表中。
由于机械循环系统供回水干管的R值选用较大，系统中各立管之间的并联环路压力平衡较难。例题2中，立管1，2，3的不平衡率都超过 ±15% 的允许值。在系统初调节和运行时，只能靠立管上的阀门进行调节，否则例题2的异程式系统必然回出现近热远冷的水平失调。如系统的作用半径较大，同时又采用异程式布置管道，则水平失调现象更难以避免。
进行第一种情况的水力计算时，可以预先求出最不利循环环路或分支环路的平均比摩阻 。
01
Pa/m
02
式中 ——最不利循环环路或分支环路的循环作用压力，Pa； ——最不利循环环路或分支环路的管路总长度，m； ——沿程损失约占总压力损失的估计百分数
室内热水供暖系统水力计算

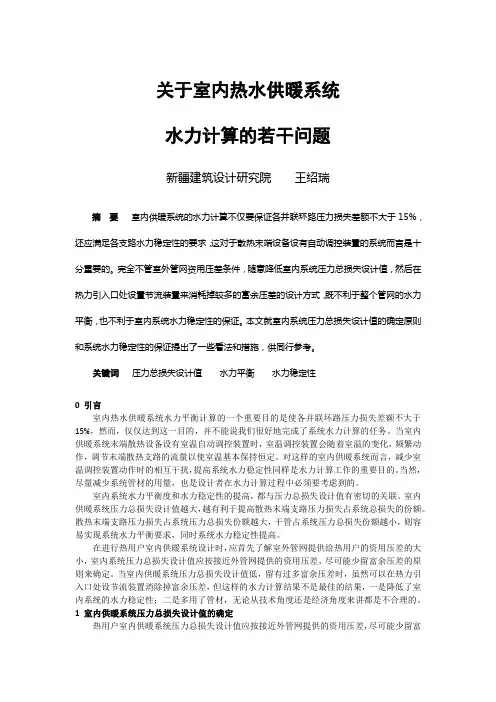

关于室内热水供暖系统水力计算的若干问题新疆建筑设计研究院王绍瑞摘要室内供暖系统的水力计算不仅要保证各并联环路压力损失差额不大于15%，还应满足各支路水力稳定性的要求，这对于散热末端设备设有自动调控装置的系统而言是十分重要的。
完全不管室外管网资用压差条件，随意降低室内系统压力总损失设计值，然后在热力引入口处设置节流装置来消耗掉较多的富余压差的设计方式，既不利于整个管网的水力平衡，也不利于室内系统水力稳定性的保证。
本文就室内系统压力总损失设计值的确定原则和系统水力稳定性的保证提出了一些看法和措施，供同行参考。
关键词压力总损失设计值水力平衡水力稳定性0 引言室内热水供暖系统水力平衡计算的一个重要目的是使各并联环路压力损失差额不大于15%，然而，仅仅达到这一目的，并不能说我们很好地完成了系统水力计算的任务。
当室内供暖系统末端散热设备设有室温自动调控装置时，室温调控装置会随着室温的变化，频繁动作，调节末端散热支路的流量以使室温基本保持恒定。
对这样的室内供暖系统而言，减少室温调控装置动作时的相互干扰，提高系统水力稳定性同样是水力计算工作的重要目的。
当然，尽量减少系统管材的用量，也是设计者在水力计算过程中必须要考虑到的。
室内系统水力平衡度和水力稳定性的提高，都与压力总损失设计值有密切的关联。
室内供暖系统压力总损失设计值越大，越有利于提高散热末端支路压力损失占系统总损失的份额。
散热末端支路压力损失占系统压力总损失份额越大，干管占系统压力总损失份额越小，则容易实现系统水力平衡要求，同时系统水力稳定性提高。
在进行热用户室内供暖系统设计时，应首先了解室外管网提供给热用户的资用压差的大小，室内系统压力总损失设计值应按接近外管网提供的资用压差，尽可能少留富余压差的原则来确定。
当室内供暖系统压力总损失设计值低，留有过多富余压差时，虽然可以在热力引入口处设节流装置消除掉富余压差，但这样的水力计算结果不是最佳的结果，一是降低了室内系统的水力稳定性；二是多用了管材，无论从技术角度还是经济角度来讲都是不合理的。
16供热系统的水力工况计算小结

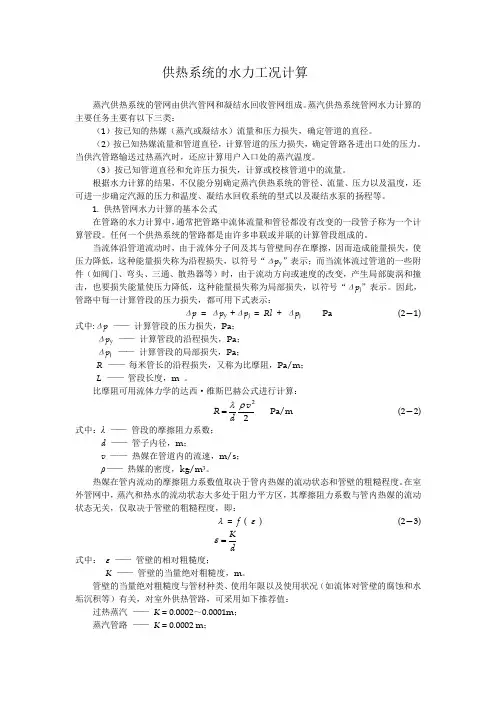

供热系统的水力工况计算蒸汽供热系统的管网由供汽管网和凝结水回收管网组成。
蒸汽供热系统管网水力计算的主要任务主要有以下三类：（1）按已知的热媒（蒸汽或凝结水）流量和压力损失，确定管道的直径。
（2）按已知热媒流量和管道直径，计算管道的压力损失，确定管路各进出口处的压力。
当供汽管路输送过热蒸汽时，还应计算用户入口处的蒸汽温度。
（3）按已知管道直径和允许压力损失，计算或校核管道中的流量。
根据水力计算的结果，不仅能分别确定蒸汽供热系统的管径、流量、压力以及温度，还可进一步确定汽源的压力和温度、凝结水回收系统的型式以及凝结水泵的扬程等。
1. 供热管网水力计算的基本公式在管路的水力计算中，通常把管路中流体流量和管径都没有改变的一段管子称为一个计算管段。
任何一个供热系统的管路都是由许多串联或并联的计算管段组成的。
当流体沿管道流动时，由于流体分子间及其与管壁间存在摩擦，因而造成能量损失，使压力降低，这种能量损失称为沿程损失，以符号“Δp y ”表示；而当流体流过管道的一些附件（如阀门、弯头、三通、散热器等）时，由于流动方向或速度的改变，产生局部旋涡和撞击，也要损失能量使压力降低，这种能量损失称为局部损失，以符号“Δp j ”表示。
因此，管路中每一计算管段的压力损失，都可用下式表示：Δp = Δp y +Δp j = Rl + Δp j Pa (2—1)式中:Δp —— 计算管段的压力损失，Pa ；Δp y —— 计算管段的沿程损失，Pa ；Δp j —— 计算管段的局部损失，Pa ；R —— 每米管长的沿程损失，又称为比摩阻，Pa/m ；L —— 管段长度，m 。
比摩阻可用流体力学的达西·维斯巴赫公式进行计算：22v d R ρλ= Pa/m (2—2)式中：λ —— 管段的摩擦阻力系数；d —— 管子内径，m ；v —— 热媒在管道内的流速，m/s ；ρ—— 热媒的密度，kg/m 3。
热媒在管内流动的摩擦阻力系数值取决于管内热媒的流动状态和管壁的粗糙程度。
供热管网水力平衡计算及分析
供热管网水力平衡计算及分析1 问题的提出中南建筑设计院西区(生活区)集中低温热水采暖系统于1991年完成设计及施工，并于当年年底投入运行。
系统运行至今已有十年，大大改善了我院职工的生活条件。
但该热水采暖系统自运行之初起，就存在着热力失衡问题。
后随着用户的增加，管网作用半径的增大，随着燃煤蒸汽锅炉、汽-水换热器、热水循环泵运行效率的降低，也随着采暖系统阀件及沿程管道性能的弱化，采暖系统运行效率降低，热力失衡问题越来越严重，具体表现在管网末端用户的采暖效果越来越差。
为配合我院沿街开发的形势，院西区两栋临街多层住宅拆除，由于采暖用户(以下均指单栋或单元建筑)减少采暖外网须相应调整，此举可部分程度缓解采暖系统效果恶化情况，但热力管网水力失衡问题尚未得到解决。
2 管网水力计算及平衡分析基于上述原因，我们对院西区采暖热网进行水力计算及分析，拟采取水力平衡阀等技术措施对该采暖热网进行水力平衡，以期改善西区整体采暖效果。
2.1 计算条件已知条件(1)外网各环路管段管径及沿程长度，各单位采暖设计热负荷及总设计热负荷。
各环路用户采暖热负荷说“表1”表一1,34,7北大28单29单幼儿幼儿用户名称单元单元单元单元单元板元元园南园北热负荷126.1 126.1 160.0 51.0 33.6 44.1 38.0 70.7 70.7 78.2 (kw) 续表一3334357,1011,14中南海15,21用户名称 23户中单单元单元单元单元单元单元热负荷(kw) 55.7 60.9 60.9 155.8 184.7 184.7 527.6 115.0(2)各环路用户室采暖水系统所需资用压头，由各单体采暖设计图纸及资料获得，参见“表四”及“表五”中“用户所需资用压头”项。
假定条件:(1)由于锅炉及换热器效率的降低，根据该系统运行经验采暖供水最高温度为80?，最大供回水温差15,18?。
采暖供回水温度取80/60?。
(2)由于系统运行多年外管内壁粗糙度增大，外管内壁粗糙度取K=0.5mm。
水力计算书
水力计算书水力计算书水力失调是供热系统能耗浪费主要原因之一。
水力平衡计算是供热量总体调节、室温调控等供热系统节能技术实施的基础。
室外供热管网的水力平衡还是室内供暖系统水力平衡的前提。
供热系统进行热计量改造时，应对系统的水力工况进行分析、校核。
对于既有的供热系统，局部进行室温调控和热计量改造工作时，由于改造增加了系统阻力，有可能造成水力失调及系统压头不足，因此需要进行水力计算及系统阻力校核，分析改造后供热系统的水力工况，作为更换水泵或者重新进行平衡调试的依据。
水利工况可以显示供热系统中流量、压力的分布状况。
供热质量的好、坏与系统的水利工况有着密切联系。
许多供热系统存在冷热不均现象，主要原因就是系统的水力失调所致。
更由于小区的施工、改建、扩建等原因，使网路中流量分配与热用户所需流量不符或者管道比摩阻不在经济区间，使用户出现冷热不均的热力失调现象。
因此掌握水力工况的变化规律，对供热系统进行管理具有指导作用。
一、水力计算的基本原则1、最有利于环路的压力损失应满足循环水泵耗电输热比（EHR）不大于限值。
2、按照末端所需流量，调整平衡阀门开度，保证热网的水力平衡。
3、最不利环路满足设计要求的基础上，室外管网其他并联环路的流量也应满足水力平衡要求。
二、水力计算参数1、管道绝对粗糙度K=0.5mm；2、局部阻力损失系数0.3；3、设计比摩阻60---100Pa/m；4、采暖设计供/回水温度85/60℃；5、最不利楼栋的资用压头5mH2O；三、判定原则室外管网是压力损失的重要组成部分，因此为控制供热系统的动力消耗，管网最大压力损失应按循环水泵耗电输热比（EHR）限值计算方法，见下式。
式中：EHR---------循环水泵的耗电输热比；N-------------水泵在设计工况点的轴功率（KW）;Q-------------建筑供热负荷（KW）；η ------电机与传动部分的效率；Δt -----设计供回水温度差（℃），应按照设计要求选取；ΣL -----室外主干线（包括供回水管）总长度（m）；A ------与ΣL有关的计算系数；四、计算结论最不利环路:热网损失H w= mH2O;热源损失Hy= mH2O;楼栋损失Hr= mH2O；热量表阻力取0.5 mH2O；热表除污器取2 mH2O；用户除雾器取2 mH2O；H= <50 mH2O(循环泵扬程) 循环水泵扬程满足热计量改造要求。
供热工程第四章室内热水供暖系统的水力计算
第三节 机械循环单管热水供暖系统 管路的水力计算方法循环室内热水供暖系统入口处 的循环作用压力已经确定，可根据入口 处的作用压力求出各循环环路的平均比 摩阻，进而确定各管段的管径。
2、如果系统入口处作用压力较高时，必然 要求环路的总压力损失也较高，这会使 系统的比摩阻、流速相应提高。
二、当量局部阻力法和当量长度法
在实际工程设计中，为了简化计算，也 有采用所谓“当量局部阻力法”或“当量长 度法”进行管路的水力计算。
当量局部阻力法(动压头法) 当量局部阻 力法的基本原理是将管段的沿程损失转变为 局部损失来计算。
当量长度法 当量长度法的基本原理是 将管段的局部损失折合为管段的沿程损失来 计算。
不等温降法在计算垂直单管系统时，
将各立管温降采用不同的数值。它是在 选定管径后，根据压力损失平衡的要求， 计算各立管流量，再根据流量计算立管 的实际温降，最后确定散热器的面积。 不等温降法有可能在设计上解决系统的 水平失调问题，但设计过程比较复杂。
第二节 重力循环双管系统管路 水力计算方法和例题
3．确定最不利环路各管段的管径d。
(1)求单位长度平均比摩阻
(2)根据各管段的热负荷，求出各管段的流量
(3)根据G、Rpj，查附录表4—1，选择最接近Rpj 的管径。选用的Rpj越大，需要的管径越小，会降
低系统的基建投资和热损失，但系统循环水泵的投 资和运行电耗会随之增加。所以需要确定一个经济 比摩阻，使得在规定的计算年限内总费用为最小。 机械循环热水供暖系统推荐选用的经济平均比摩阻 一般为60～120Pa/m。
(3)求通过底层与第二层并联环路的压降不平衡率。
10．确定通过立管I第三层散热器环路上各管段 的管径，计算方法与前相同。计算结果如下：
第四章室内热水供暖系统的水力计算
1.42
(
g
Re
d K
)2
（３）紊流粗糙区（阻力平方区）尼古拉兹公式
Re>445d/D
1
(1.14 2 g
d )2 K
当管径d≥40mm时， 采用希弗林松推荐的公式
λ=0.11(K/d)0.25
（４）流态判别
临界流速
1
Hale Waihona Puke 11临界雷诺数
d
Re1
11
2
445
第2种情况的水力计算，常用于校核计算，根据 最不利循环环路各管段改变后的流量和已知各 管段的管径，利用水力计算图表，确定该循环 坏环路各管段的压力损失以及系统必需的循环 作用压力，以检查循环水泵扬程是否满足要求。
进行第3种情况的水力计算，就是根据管段的管 径d和该管段的允许压降，来确定通过该管段 (例如通过系统的某一立管)的流量。对已有的 热水供暖系统，在管段已知作用压头下，校该 各管段通过的水流量的能力；以及热水供暖系 统采用所谓“不等温降” 水力计算方法，就是 按此方法进行计算的。这个问题将在本章第五 节“不等温降”计算方法和例题中详细阐述。
m/s
Re 2
445 d
(5)紊流区统一公式
柯列勃洛克公式 阿里特舒里公式
1
2
g
(
2.51
Re
K /d) 3.72
0.11( K 68 )0.25
d Re
阿里特舒里公式是布拉修斯公式和希弗林公式的综合
当量绝对粗糙度K 对于室内的热水供暖系统
K=0.2mm=0.0002m 对于室外热水系统
阻R与流量G的平方成正比，上式可改写为：
采暖管道水力计算(精)
K ——管壁的当量绝对粗糙度（m），室内闭式采暖热水管路K ＝0.2×103m ，室外供热管网
－
K ＝0.5×103m ；
v ——热媒在管内的流速，根据热量和供回水温差计算确定（m/s）；
，根据供回水平均温度按按本院技术措施表A. 2.1取值。 γ——热媒的运动粘滞系数（m2/s）
λ={
d j ⎡
1.4 热水采暖的垂直双管系统各层支管之间重力水头H z
H z =
2
h (ρh −ρg g （Pa ） 3
式中 h ——计算环路散热器中心之间的高差 (m；
1.5 单管跨越式系统水温降
1.5.1 单管跨越式系统的散热器和跨越管流量分配
1 单管跨越式系统散热器支路和跨越管支路的流量通过以下2式求得：
=G
t si ——第i 组散热器的出水温度（℃）； t i ——第i 组散热器与之后的管道温度（℃）； t i－1——第i 组散热器之前的管道温度（℃）。 ∑Q, G,t 0
i-1
si
ki
si i h
1.6 散热器数量N
N =N ' ⋅β1⋅β2⋅β3=
Q
β1⋅β2⋅β3 （1.6） n
C ⋅Δt s
N ’——设计工况下散热器数量（长度或片数）；
表7：适用于采用钢管的一般垂直单管系统；（包括立管及干管，计算至建筑热力入口与室外干线连接处。为提高计算速度，本表管道摩擦阻力系数λ采用阿里特苏里公式） 2.1.4 室外供热管道
表8：适用于采用钢管的室外供热管道。
2.2 双管系统
2.2.1 住宅等水平双管系统
1、 一般最远端散热器支路为该户最不利环路。
1.3.3 室外热水供热管网局部阻力按与沿程阻力的比值计算确定，见下表：
供热管网水力平衡计算及分析
供热管网水力平衡计算及分析1 问题的提出中南建筑设计院西区(生活区)集中低温热水采暖系统于1991年完成设计及施工，并于当年年底投入运行。
系统运行至今已有十年，大大改善了我院职工的生活条件。
但该热水采暖系统自运行之初起，就存在着热力失衡问题。
后随着用户的增加，管网作用半径的增大，随着燃煤蒸汽锅炉、汽-水换热器、热水循环泵运行效率的降低，也随着采暖系统阀件及沿程管道性能的弱化，采暖系统运行效率降低，热力失衡问题越来越严重，具体表现在管网末端用户的采暖效果越来越差。
为配合我院沿街开发的形势，院西区两栋临街多层住宅拆除，由于采暖用户(以下均指单栋或单元建筑)减少采暖外网须相应调整，此举可部分程度缓解采暖系统效果恶化情况，但热力管网水力失衡问题尚未得到解决。
2 管网水力计算及平衡分析基于上述原因，我们对院西区采暖热网进行水力计算及分析，拟采取水力平衡阀等技术措施对该采暖热网进行水力平衡，以期改善西区整体采暖效果。
2.1 计算条件已知条件(1)外网各环路管段管径及沿程长度，各单位采暖设计热负荷及总设计热负荷。
各环路用户采暖热负荷说“表1”表一1,34,7北大28单29单幼儿幼儿用户名称单元单元单元单元单元板元元园南园北热负荷126.1 126.1 160.0 51.0 33.6 44.1 38.0 70.7 70.7 78.2 (kw) 续表一3334357,1011,14中南海15,21用户名称 23户中单单元单元单元单元单元单元热负荷(kw) 55.7 60.9 60.9 155.8 184.7 184.7 527.6 115.0(2)各环路用户室采暖水系统所需资用压头，由各单体采暖设计图纸及资料获得，参见“表四”及“表五”中“用户所需资用压头”项。
假定条件:(1)由于锅炉及换热器效率的降低，根据该系统运行经验采暖供水最高温度为80?，最大供回水温差15,18?。
采暖供回水温度取80/60?。
(2)由于系统运行多年外管内壁粗糙度增大，外管内壁粗糙度取K=0.5mm。
水力供热(采暖)换热站主要参数计算一例
水力供热(采暖)换热站主要参数计算一例1. 引言本文旨在介绍水力供热（采暖）换热站主要参数的计算方法，并提供一个具体的例子来说明计算过程。
水力供热换热站是供热系统中的重要环节，通过调节主要参数来确保系统的正常运行和高效能供热。
2. 换热站主要参数水力供热换热站的主要参数包括流量、压力、温度等。
这些参数在系统设计阶段需要进行准确的计算和确定，以保证系统的安全运行和供热效果。
2.1 流量换热站的流量是指通过换热器的热水流量。
在进行流量计算时，需要考虑到设计负荷、温差、水质等因素。
常用的计算方法有直接法、间接法和综合法等。
通过流量计算，可以确定换热站所需的水泵的工作能力和流量控制阀的设置。
2.2 压力换热站的压力包括进出口压力和泵站水头。
进出口压力是指热水的进出口压力，通常需要根据供热管道的压力损失来进行计算。
泵站水头是指水泵所需的扬程，通过计算供热管道的管阻力、热水流速等参数可以确定泵站水头的大小。
2.3 温度换热站的温度包括进出口温度和热水供热温度。
进出口温度是指热水的进出口温度差，根据系统的设计要求和热负荷可以进行计算。
热水供热温度是指供热系统为用户提供的热水温度，根据用户需求和环境温度可以进行调整和计算。
3. 换热站主要参数计算示例假设某个供热系统的设计热负荷为5000千瓦，供热系统采用平衡管法。
已知系统的进口温度为90°C，出口温度为70°C，水泵泵站水头为25米，进口压力为1.2兆帕。
首先，计算流量。
根据热负荷和温差，可以使用以下公式进行计算：流量 = 热负荷 / (温差 × 4.186)流量 = 5000 / ((90 - 70) × 4.186) = 119.19 kg/s接下来，计算供热系统的压力损失。
根据进口压力和系统的管阻力，可以使用以下公式计算：压力损失 = 进口压力 - 系统管阻力假设系统管阻力为0.1兆帕，那么压力损失 = 1.2 - 0.1 = 1.1兆帕最后，计算泵站水头。
常压热水锅炉供暖系统水力计算及应用_于逢川
常压热水锅炉供暖系统水力计算及应用于逢川马有江(北京科技大学)(航天总公司067基地,西安710000)1引言常压热水锅炉具有成本低、使用寿命长和运行安全可靠的优点。
但对常压热水锅炉在低温热水供暖系统中应用的利与敝问题,目前还有不同看法。
一种认为常压热水锅炉供暖系统的根本缺点是循环水泵要承担系统高度的静水压力,电能消耗约为有压热水锅炉的2~7倍,楼层越高倍数越大,在实际工程中难以采用。
另一种看法是常压热水锅炉能够从根本上消除锅炉爆炸可能带来的人身伤亡及直接或间接经济损失,这些优点比增加一些能耗更为重要。
以上两种观点的主要分歧在于对常压热水锅炉供暖系统电能消耗的看法不一致。
因此本文对常压热水锅炉供暖系统与承压锅炉供暖系统水力计算方法进行比较,给出上述两种供暖系统电能消耗的计算式,进一步计算出常压热水锅炉供暖系统比承压热水锅炉供暖系统增加的电能(以下称为附加损失),同时提出减少能耗的措施。
2热水锅炉供暖系统水力计算常压热水锅炉供暖系统与承压热水锅炉供暖系统的水力计算主要区别在于其水力循环方式不同。
常压热水锅炉供暖系统的水力循环方式为开式(锅炉内液体表面直接承受大气压力的作用),而承压热水锅炉供暖系统的水力循环方式为封闭式循环(锅炉内液体承受循环水泵出口压力)。
因此,两者的水力计算方法有所不同。
为便于分析比较,现将以上两种供暖系统的水力计算简述如下。
2.1承压热水锅炉供暖系统水力计算从承压热水锅炉供暖系统水压图(见图1)可以清楚的看出:(1)承压热水锅炉供暖系统循环水泵出口压力H ch计算式为:H c h=H y+H d(1)式中:H ch-循环水泵出口压力(Pa);H y-供暖循环水泵扬程(Pa);H d-供暖循环水泵定压(Pa)。
H d的作用在于能够保证供暖系统最不利点的压力,不论系统在运行或停止工作时,都必须大于大气压力。
显而易见,在能满足上述条件的前提下,系统定压越小,供暖系统承受压力就越小,安全系数就越大。
采暖水力计算书
采暖水力计算书（原创版）目录一、引言二、采暖水力计算的基本原理三、采暖水力计算的步骤四、采暖水力计算的实例五、结论正文一、引言随着人们生活水平的提高，对于舒适度的要求也在不断提高，因此，采暖系统的设计和优化变得越来越重要。
采暖水力计算是采暖系统设计中的一个关键环节，它直接影响到系统的运行效果和能源消耗。
本文旨在介绍采暖水力计算的基本原理、步骤和实例，以帮助读者更好地理解和应用采暖水力计算。
二、采暖水力计算的基本原理采暖水力计算的基本原理是利用流体力学的理论和方法，根据系统的设计参数和运行条件，计算出系统中的水流量、水压差等水力参数，以确保系统能够正常运行，同时满足舒适性和节能性的要求。
三、采暖水力计算的步骤采暖水力计算的步骤主要包括以下几个方面：1.确定系统的设计参数：包括建筑物的采暖面积、采暖温度、供水温度、回水温度等。
2.确定系统的运行条件：包括系统的供水压力、回水压力、水流速等。
3.计算系统的水力损失：包括管道阻力损失、弯头阻力损失、阀门阻力损失等。
4.计算系统的水流量和压力差：根据系统的设计参数和运行条件，利用水力损失的计算结果，计算出系统的水流量和压力差。
5.校核系统的运行稳定性：检查系统的水流量和压力差是否满足设计要求，以确保系统能够正常运行。
四、采暖水力计算的实例假设一个建筑物的采暖面积为 1000 平方米，采暖温度为 20℃，供水温度为 60℃，回水温度为 40℃，系统的供水压力为 0.6MPa，回水压力为 0.2MPa，管道的阻力系数为 0.01，弯头的阻力系数为 0.02，阀门的阻力系数为 0.03，管道的长度为 100 米，弯头的数量为 2 个，阀门的数量为 1 个。
根据上述参数，我们可以按照以下步骤进行采暖水力计算：1.计算管道的阻力损失：管道的阻力损失=管道的长度×阻力系数×水流速/2=100×0.01×(0.6/2)=1.8 立方米/小时。
采暖水力计算书范文
采暖水力计算书范文
采暖水力计算是指根据建筑的采暖需求以及供暖系统的特点，计算供暖系统所需的循环水流量和水泵的功率，并选择合适的水泵进行供暖水力系统设计。
水力计算是采暖工程设计的重要环节之一，其准确性直接影响到供暖系统的运行效果和能耗状况。
1.建筑热负荷计算：根据建筑的朝向、外墙材料、窗户、屋顶、地板等因素，计算建筑的传热损失，进而得到建筑的热负荷。
这是计算采暖水力的基础。
2.流量计算：根据建筑的热负荷和设计温度，计算出供水温度和回水温度，然后根据流量计算公式，计算出供回水流量。
3.水泵功率计算：根据计算出的供回水流量和供回水温差，利用水泵的水力工作原理，计算出水泵所需的功率。
4.水泵选型：根据已知的供回水流量和功率要求，选择合适的水泵进行设计。
5.管网阻力计算：根据管路的长度、直径、材料等因素，计算出管路的阻力。
在进行水力计算时，通常会使用一些专业软件来辅助计算。
这些软件能够根据输入的参数和建筑信息，快速高效地进行计算，并可输出供暖系统设计中所需的参数。
总之，采暖水力计算是采暖工程设计中非常重要的一环，它直接影响到供暖系统的运行效果和能耗状况。
合理准确的水力计算可以确保供暖系
统的稳定运行，提高供暖效果，降低能源消耗。
因此，在采暖工程设计中，水力计算的严谨性和准确性非常重要。
地暖水力计算范文
地暖水力计算范文地暖是一种通过水力来进行加热的供暖系统，它与传统的暖气片或暖气管道有着很大的区别。
地暖通过在地板下敷设一条或多条供热管道，将热水传输到地板，通过地板的辐射来实现供暖效果。
地暖的优点包括舒适、均匀的供暖效果、能耗低、不易造成空气干燥等。
地暖的水力计算是为了确保供热系统能够正常运行，提供足够的热量，满足使用者的需求。
在进行水力计算之前，需要明确以下几个关键因素：1.室内设计温度：根据具体的使用需求和地区气候条件确定室内设计温度。
常见的室内设计温度可以参考国家或地区的标准。
2.地板材质和厚度：不同的地板材质具有不同的传热特性，导热能力不同。
地板的厚度也会影响热量的传递效果。
3.建筑面积和房间布局：根据整个建筑的面积和房间布局确定供暖面积和热负荷。
4.管道长度和直径：根据布置在地板下的供热管道的长度和直径，确定供水和回水管径。
针对以上因素，进行地暖水力计算需要以下步骤：1.计算热负荷：热负荷是指每个房间所需的供暖热量。
根据每个房间的面积、使用方式、建筑材料等因素，计算每个房间的热负荷。
通常使用的计算公式为：热负荷=房间面积×设计温度差×热损失系数2.计算供水温度：根据设定的室内设计温度，热负荷和房间布局，通过热负荷计算出的供水温度来满足每个房间的热负荷需求。
3.计算供水流量：供水流量是指通过供热管道向地板供应的热水流量。
根据每个房间的热负荷和供水温度，使用以下公式计算供水流量：供水流量=热负荷/(供水温度-室内室外温差)4. 计算供水管道直径：根据供水流量和管道长度，使用水力公式计算供水管道的直径。
常见的水力公式包括Hazen-Williams公式、Darcy-Weisbach公式等。
5.计算回水管道直径：回水管道的直径一般小于供水管道的直径，根据供水管道的直径和水力要求，选择合适的回水管道直径。
6.设计供回水管道布置方式：根据建筑布局，确定供回水管道的布置方式，包括管道的路径、弯头和阀门等。
供热工程水力计算说明书
供热工程课程设计说明书设计题目:城市某住宅小区热力外网设计专业学生姓名:班级:学号:设计完成时间:目录第一章设计任务书——————————————————————1 第二章热网水力计算—————————————————————22.1 小区热负荷的计算———————————————————22.2 小区总设计流量的计算—————————————————22.3 主干线，支线的水力计算————————————————3 表1————————————————————————————5 表2————————————————————————————6 第三章施工组织部分设计——————————————————8 设计总结——————————————————————————8 参考文献——————————————————————————9供热工程课程设计任务书一．题目：花园小区热力外网设计。
二．设计任务:1.完成该小区的热网施工图设计。
注明：学号为单号的选择课程设计（09A）底图，供热建筑选择1#，2#，3#，4#楼。
学号为双号的选择课程设计（09B）底图，供热建筑选择5#，4#，3#，1#楼。
三．设计资料：1．建筑性质、设施及规模该建筑群为一城市住宅小区，住宅为地上六层的多层建筑，地下车库不采暖。
具体详见建筑总平面图。
2．依据的建筑图纸⑴小区建筑总平面图。
3．资料⑴供热热源为小区热力站，供回水温度为95/70 ºC。
⑵住宅采暖热指标60W/m2，按每个单元均分考虑。
⑶建筑物热力入口位置按每个单元入口处考虑。
⑷建筑物热力入口管道高度为室外地面下800mm。
⑸各建筑物面积如下：1# 1885 m2、2# 3100 m2、3# 7503 m2、4# 12868 m2、5# 12615m2、四．设计依据1.《城市热力网设计规范》CJJ34-20022.《城市居住区规划设计规范》GB50180－93（2002版）3.《建筑给水排水及采暖工程施工质量验收规范》GB50242－20024. 《供热工程制图标准》CJJ/T78-20105. 《集中供热设计手册》.李善化，康慧等编.电力工业出版社，1996年6. 相关设计用图集五．设计要求1．根据上述要求，进行该住宅小区热网各环节的设计计算并绘制施工图。
