制图实训2三视图绘制
三视图的画法及技巧3篇
三视图的画法及技巧
第一篇：三视图的基本概念和画法
三视图是一种用于机械制图和工程图的常用图形，是用来描述物体外形特征的一组平面图，包括俯视图、正视图、左视图。
三视图的目的是为了将三个方向上的物体形状完整地表达出来。
画三视图之前，需要先了解物体的基本形状和各个面的投影关系，通常需要具备以下技能：
1.正确的选择视图：通常选择左侧、前面和平面面向观察者的位置，确定正视图、左视图和俯视图。
2.标明投影线：采用虚线把正视图和俯视图的线扩展到投影轴上。
3.确定比例：选择合适的比例绘制每个视图。
4.保持一致：确保每个视图中的尺寸和设计的特征都相同。
5.注明尺寸：在每个视图中标注尺寸。
三视图的画法是在一个平面上用投影的方法来表达物品形状和大小。
下面给出了常用的三视图画法步骤：
1.在纸上画出参考线，标明物品的位置和方向。
2.画出正视图，投影线一般是从左向右（或从右向左），从下向上（或从上向下），投影线要画出全部可见轮廓。
3.画出左视图，同样采用投影线，也是从左向右（或从右向左），从下向上（或从上向下），同样要画出全部可见轮廓。
4.画出俯视图，投影线一般是从左向右（或从右向左），从上向下（或从下向上），同样要画出全部可见轮廓。
5.每个视图中需要标注物品的名称、尺寸、草图位置等信息。
6.最后检查各个视图的尺寸是否一致，检查草图的准确性和错误。
三视图的优点是一个物品非常清晰地呈现在三个方向上，可以用来直接描述物品的尺寸和外形，也可以用于互相比较两个或多个物品，或者用于建立物品的模型。
三视图的画法
三视图的画法1. 什么是三视图三视图是工程图的一种常用表达方式，用以展示被描述物体的三个主要视图：前视图、俯视图和右视图。
这些视图相互垂直，并提供了物体的全面展示，从而更好地理解和分析物体的几何形状和细节。
当使用三视图表示一个物体时，前视图展示物体的正面和侧面，俯视图展示物体的顶部和底部，右视图则展示物体的侧面。
三视图的组合可以为工程师、设计师和制造人员提供全面的信息，帮助他们理解物体的尺寸、比例和特征。
2. 三视图的画法步骤步骤一：选择适当的视图坐标在开始绘制三视图之前，首先需要确定物体的前、俯、右视图相对于坐标轴的方向。
通常情况下，我们可以选择物体的一个主视图作为参考来确定坐标轴的方向。
例如，选择前视图作为主视图，则x轴从左到右，y轴从下到上，z轴垂直于纸张。
步骤二：绘制前视图根据物体的正面和侧面，在纸上绘制物体的前视图。
在绘制过程中，需要保持比例和准确性，确保尺寸的准确性。
可以使用直尺和量角器来帮助绘制直线和角度。
步骤三：绘制俯视图根据物体的顶部和底部，在纸上绘制物体的俯视图。
同样，需要保持比例和准确性来确保尺寸的准确性。
量角器可以帮助绘制角度和直线。
步骤四：绘制右视图根据物体的侧面，在纸上绘制物体的右视图。
同样需要保持比例和准确性来确保尺寸的准确性。
量角器可以帮助绘制角度和直线。
步骤五：标注尺寸在绘制完成三视图后，需要标注尺寸信息。
使用标尺和量角器来测量各个边和角度，并在图纸上标注相应的尺寸。
尺寸标注应该清晰可读，符合标准的工程图尺寸标注要求。
3. 三视图的优势和应用优势•全面展示：三视图能够全面展示物体的几何形状和细节，帮助观察者更好地理解物体的结构和特征。
•准确度：三视图绘制的过程需要保持准确度，尺寸和比例的准确性对于制造和设计来说非常重要。
•标注尺寸：三视图可以方便地标注物体的尺寸，以便后续制造和测量。
应用•工程图纸设计：三视图是工程图纸设计中常用的表达方式之一，广泛应用于机械、建筑、电子等工程领域。
绘制图样—三视图(工程制图)
郑重其事：说的是做事态度必须要端正，我觉得十分适合视图的学习，视图考
验学者的空间想象力，需要学者认真观察。
1.用正投影原绘制三面投影图，是表达形体的基本方法。 2.建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称三视图）。
3.在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构 完整、清晰的 表达出来。为了便于绘图和读图，需增加一些投影图。
多面正投影图
在原有三个投影面V、H、W的对面，再增设三个分别与它们平行的投影面V1、H1、W1， 形成一个象正六面体的六个投影面（如下页图所示），这六个投影面称为基本投影面。
按观察者→形体→投影面的关系 ，分别得到如下视图： 1、正立面图——从前向后 2、平面图——从上向下
3、左侧立面图——从左向右
正立面图 平面图 平面图
按观察者→形体→投影面的关系 ，分别得到如下视图： 4、右侧立面图——从右向左 5、底面图——从下向上
6、背立面图——从后向前
右侧立面图 底面图
背立面图
三视图的作图步骤[优质PPT]
![三视图的作图步骤[优质PPT]](https://img.taocdn.com/s3/m/2088fb53ee06eff9aef807b7.png)
俯视图
小木箱的 三视图 —找错误
1 长未对正
错误的二
2 高不齐平
错误的三视图三
Байду номын сангаас
宽
宽
宽不相等
错误的三视图
位置摆放不正确
三视图的作图步骤:
4.检查是否漏线 5.擦去作图线，加深轮廓线
主视图 左视图
俯视图
畅想网络
Imagination Network
感谢观看！
文章内容来源于网络，如有侵权请联系我们删除。
三视图的作图步骤
三视图的作图步骤: 俯视图方向
1.确定主视图方向
主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图
2.布置视图 位置：主视图 左视图 俯视图
左视图方向
主视图方向
3.开始画图，画图原则:
长对正 高平齐 宽相等 主视图 左视图
要求：俯视图安排在主视图的 正下方，左视图安排在主视图 的正右方。
三视图的画法
三视图的画法概述在工程设计和制图中，三视图是一种常用的表达方法，用于表示物体的三个主要视图：前视图、俯视图和侧视图。
通过绘制这些视图，人们可以更清晰地了解物体的外观、形状和尺寸，从而方便进行设计、制造和交流。
本文将介绍三视图的画法，包括绘制工具、绘制步骤以及一些注意事项。
绘制工具在进行三视图的绘制之前，需要准备一些绘制工具，常用的有：1.铅笔：用于绘制草图和标记尺寸。
2.直尺：用于绘制直线和测量长度。
3.色铅笔或钢笔：用于突出显示不同部分或收缩部分。
4.画图纸：用于绘制三视图。
在选择绘图纸时，可以根据物体的尺寸和绘图要求来确定纸张的大小。
一般来说，较小的物体可以使用A4纸，而较大的物体可能需要使用较大的纸张。
绘制步骤下面是绘制三视图的一般步骤：步骤1：确定主视图首先，根据物体的特点和要求，选择一个视图作为主视图。
主视图通常是物体的最有代表性的视图，可以显示物体的主要特征和尺寸。
在确定主视图时，应考虑到物体的形状和使用目的。
步骤2：绘制前视图在纸上选择一个适当的位置，开始绘制前视图。
首先，使用直尺和铅笔绘制出物体的基本轮廓。
然后，根据主视图的尺寸，标记出物体的各个尺寸，并用直尺连接相应的标记点，以获得准确的尺寸。
步骤3：绘制俯视图在纸上选择一个合适的位置，开始绘制俯视图。
与绘制前视图类似，首先要使用直尺和铅笔绘制出物体的基本轮廓，然后根据前视图的尺寸标记出物体的各个尺寸。
步骤4：绘制侧视图在纸上选择一个适当的位置，开始绘制侧视图。
侧视图通常位于前视图和俯视图的中间，显示物体的侧面特征。
也要使用直尺和铅笔绘制出物体的基本轮廓，并根据前视图和俯视图的尺寸标记出物体的各个尺寸。
步骤5：完善细节在绘制三个基本视图之后，可以进一步添加和完善细节。
可以使用彩铅笔或钢笔来突出显示一些重要细节，或者使用不同的线型来表示特殊部分。
此外，还可以在视图之间添加尺寸注释，以便更清楚地表示物体的尺寸关系。
注意事项在进行三视图的绘制时，需要注意以下几点：1.保持准确性：绘制时要仔细测量尺寸，并将其准确地标记在绘图上。
三视图画法
细实线：线宽约为粗实线的1/2，要求图线细且清晰。作图时用铅芯较硬的H或2H铅笔。 在同一张图上细实线与粗实线应有明显的区别。
2.注意事项 ⑴ 同一图样中同类图线的宽度应基本一致，虚线、点画线的线段长度和间隙应大致相同。 ⑵ 圆的对称中心线应超出图形轮廓线2-5mm。 ⑶ 在较小的图形上绘制点画线不方便时，可用细实线代替。 ⑷ 图线应是线段相交而不应画成间隙相交。
俯视图
要求：俯视图安排在主视图的正下方，左视图安排在主视图的正右方。
三视图的画法
(2)六棱锥
(3)简单组体
(4)简单组合体
练习一：画出下列基本几何体的三视图
(1)六棱柱
六棱柱
主
左
俯
六棱锥
小结：若相邻的两平面相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出。
六棱锥的三视图
主视图
左视图
俯视图
简单组合体的三视图
4、试画出如图所示物体的三视图
主视图
俯视图
左视图
练习2.补全下列几何体的三视图：
俯视图
左视图
主视图
6.1 草图及其画法
一、草图的基本概念 1、定义：不借助任何绘图仪器，仅依靠目测的大致比例，徒手绘制的图样。 2、应用场合：主要用于现场测绘、设计方案讨论或技术交流。
二、图线的徒手画法---徒手草图并不是潦草的图 绘制草图时使用软一些的铅笔（如HB、B或者2B），铅笔削长一些，铅芯呈圆形，粗细各一支，分别用于绘制粗、细线。画草图时，可以用有方格的专用草图纸，或者在白纸下面垫一张格子纸，以便控制图线的平直和图形的大小。 在绘制草图的各种图线时，手腕要悬空，小指接触纸面，草 图纸不固定。为了方便，还可以随时将图纸转动适当角度。 各种图线的画法如下:
实训项目五 绘制三视图
实训项目五
绘制三视图
● 目录
●任务一
●任务二
●拓展练习
二、 栅格工具 1.功能 （1）栅格捕捉 可以使光标在绘图窗口按指定的步距移动。能够捕捉光标，使光标只能落 在由这些点确定的位置上，从而使光标只能按指定的步距移动。 （2）栅格显示 栅格显示是指在屏幕上显式分布一些按指定行间距和列间距排列的栅格点。 2.执行方式 ① 菜单栏：“工具/草图设置”命令； ② 状态栏：“栅格捕捉”和“栅格显示”按钮； ③ 功能键：F9和F7（仅限于打开与关闭）； ④ 快捷菜单：将光标置于状态栏的按钮上，右击，选择“设置”按钮。 三、 圆弧 1.功能：AutoCAD 2010提供了11种画圆弧的方法，所有方法都是由起点、方向、 中点、包角、端点、弦长等参数来确定绘制的，用户可根据不同的情况选择不 同的方式。 2.执行方式 ① 菜单栏：“绘图/圆弧”命令； ② “绘图”工具栏：“圆弧”按钮 ； ③ 命令行：ARC（A）。
图5—2 设置极轴追踪
实训项目五
绘制三视图
任务二绘 制轴承座三视图
● 目录
【任务分析】
图518所示轴承座是由底板、轴承圆筒、支承板、肋板和注油孔圆筒 五部分组成的叠加型组合体。在绘制时，三个视图应同时进行，不要 一个视图画完之后再去画另外一个视图。
●任务一
●任务二
●拓展练习
图5—3 轴承座
实训项目五 【任务实施】
——绘制轴承座三视图
●拓展练习
实训项目五 任务一 绘制V型块三视图
● 目录
绘制三视图
【任务分析】
如图所示V型块是切割型组合体，在绘制切割型组合体时，应先 进行线面分析，找出每一条线、每一个线框所代表的含义及其投影， 首先绘制出基准线，确定出三视图的位置，然后按照三视图的投影 关系逐次绘制完成。
三视图的绘制指导教程
上机练习与指导（绘制三视图）请绘制下图所示的“轴承座”三视图（不注尺寸）。
要求：图幅为A3(420,297)，比例为1:1。
练习指导：用AutoCAD按尺寸绘图，每个人都有不同的操作过程，但其基本方法是相同的。
精确绘图时，图线不要重复画，即不要线压线（图架线除外），并且除起画点外，每一个点都不能靠目测定位，都应直接给尺寸或捕捉，有时也可靠编辑命令准确定位。
具体步骤如下：1）用NEW命令新建一张图。
2）进行绘图环境的基本设置。
3）用QSAVE命令保存图，图名为“轴承座”。
4）用DTEXT命令，填写标题栏。
5）参照下述所讲绘图思路，绘制“轴承座”三视图。
a.画基准线、搭图架。
关闭正交、栅格及栅格捕捉，打开极轴、对象捕捉及对象追踪并进行相应的设置( 设“端点”、“交点”、“延伸”、“切点”等对象捕捉模式为固定对象捕捉；设对象追踪为“仅正交追踪”；设极轴追踪角度为“90”度)。
设细实线图层为当前图层,用XLINE 命令画三视图基准线，效果如下图所示。
用OFFSET 命令分别给偏移距离“72”、“105”、“42”（84∕2）、“42”、“32”，偏移出所需图架线，效果如下图所示。
b.画主视图，如下图所示。
换粗实线图层为当前图层, 在该图层上：用LINE 命令或PLINE 命令画底板：捕捉交点“A”为起点，用直接给距离方式输入尺寸“60”（120∕2）、“16”画线，然后利用极轴追踪和对象捕捉画出“B”点。
用CIRCLE 命令画大圆筒：捕捉交点“C”为圆心，选直径方式输入直径尺寸“58”（小圆为“36”）画出两圆。
用LINE 命令或PLINE 命令画小圆筒粗实线部分：捕捉交点“D”为起点，用直接给距离方式输入尺寸“14”（28∕2），使用极轴追踪和对象捕捉交点画铅垂线与Φ58圆相交。
效果如上图中(1)所示。
用LINE 命令或PLINE 命令画支板：捕捉交点“E”为起点，再捕捉“切点”为终点画斜线。
用LINE 命令或PLINE 命令画肋板：在LINE命令要求给起点时，单击“临时追踪点”图标按钮，捕捉交点“B”，再用直接给距离方式输入尺寸“6”（12/2）追踪到下一点“F”，参考追踪结束；此时以“F”点为起点，使用极轴追踪和对象捕捉交点画铅垂线与Φ58圆相交。
三视图的画法 (2)
三视图的画法什么是三视图？在设计和制造一个物体的过程中，往往需要绘制物体的多个视图来描述其尺寸和形状。
而物体的三视图就是指从不同的角度观察物体所得到的三幅平面图，即俯视图、正视图和左视图。
通过这三个视图，可以全面地展现一个物体的各个方位和特征。
三视图的重要性三视图在实际工程设计中起到了非常重要的作用。
首先，三视图可以提供物体的详细尺寸信息，包括长度、宽度、高度等。
这对于制造和加工物体具有指导作用，可以确保物体的各个部分能够相互配合和组装。
其次，通过三视图可以准确地传达设计师的意图，消除了对口头或文字描述的依赖，降低了沟通的误差。
最后，三视图也是物体技术图纸的基础，是其他工程图的起点。
三视图的绘制方法三视图的绘制一般需要用到各种绘图工具，例如铅笔、直尺、规矩、绘图板等。
下面将介绍一种常用的绘制方法，以帮助初学者更好地理解和掌握三视图的画法。
1. 绘制俯视图俯视图是从物体的上方向下观察所得的视图。
绘制俯视图的步骤如下：1.首先，在纸上选择一个适当的位置，确定俯视图的位置和大小。
2.使用直尺和规矩画出物体的外框，注意要准确地按比例绘制。
3.根据物体的特点和尺寸，在外框内部绘制物体的各个部分，例如突起、凹陷等。
4.最后，使用粗直线勾勒出物体的轮廓，以加强清晰度。
2. 绘制正视图正视图是从物体的前方向后观察所得的视图。
绘制正视图的步骤如下：1.在纸上选择一个适当的位置，确定正视图的位置和大小。
2.使用直尺和规矩画出物体的外框，注意要准确地按比例绘制。
3.根据物体的特点和尺寸，在外框内部绘制物体的各个部分。
4.在外框内做细节标注，包括尺寸、曲线和突出部分等。
3. 绘制左视图左视图是从物体的左侧向右观察所得的视图。
绘制左视图的步骤如下：1.在纸上选择一个适当的位置，确定左视图的位置和大小。
2.使用直尺和规矩画出物体的外框，注意要准确地按比例绘制。
3.根据物体的特点和尺寸，在外框内部绘制物体的各个部分。
4.在外框内做细节标注，包括尺寸、曲线和突出部分等。
实验2：绘制组合体的三视图
实验2：绘制组合体的三视图
方法：
1. 打开实验1画好的A4图幅。
2. 选择基准面位置。
在三个方向选择三个基准面，一般选择端面或者对称面等。
使用构造线或直线来作为基准线。
以下图为例：
3. 从最容易绘制的基本体开始绘制。
（打开对象捕捉里端点、圆心、中心等，绘图时注意捕捉的位置正确）
使用圆命令、偏移命令按组合体尺寸标注绘制部分投影及定位。
4.按照投影进行修剪，使用偏移命令将某些位置定位。
5.再次修剪，对投影按尺寸将其余补齐。
6.拖动端点到需要的地方，将剩余为绘制的线绘出。
7.修改线型。
将对称线改为点画线。
将看不到的轮廓线改为虚线。
将轮廓线加
粗。
按下底部的线宽按钮即可看到加粗的线。
8.尺寸标注
在标准工具栏处点右键，打开标注工具栏。
在标注菜单的标注样式里面可以修改ISO-25的参数。
通常使用的标注命令有线性标注、半径、直径等，标注尺寸时打开对象捕捉的端点、圆心等捕捉功能。
三视图画法
装配图组成元素和表达要求
01
组成元素：装配图主要包括零件、连接件、紧固件等，以 及相关的尺寸、公差、技术要求等标注。
02
表达要求：装配图的表达要求如下
03
清晰表达各零件之间的相对位置和连接关系。
04
标注必要的尺寸，如配合尺寸、安装尺寸等。
05
注明公差、配合性质、表面粗糙度等技术要求。
对于复杂的物体，可以使用辅助线、剖面图等辅助手段来检查视图的正确性。
如果发现错误或遗漏部分，应及时进行修正，以确保三视图的准确性和完整性。
04
常见几何体三视图画法举例
长方体、正方体等规则几何体
01
02
03
观察方向
选择正面、侧面和上面三 个方向作为观察面。
轮廓线绘制
根据几何体的形状和大小 ，在三个观察面上分别绘 制出对应的轮廓线。
三视图画法
汇报人：XX 2024-01-23
contents
目录
• 三视图基本概念与原理 • 正投影法与三视图形成 • 绘制三视图方法与步骤 • 常见几何体三视图画法举例 • 组合体三视图画法探讨 • 复杂零件或装配图三视图画法
01
三视图基本概念与原理

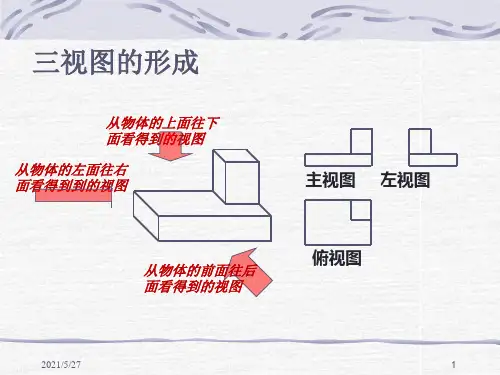

三视图定义及作用
定义
三视图是主视图、俯视图、左视 图的总称，分别是从物体正面、 上面和侧面投影得到的视图。
隐藏线处理
判断轮廓线之间的遮挡关 系，用虚线表示被遮挡的 部分。
圆柱、圆锥等旋转体
观察方向
隐藏线处理
同样选择正面、侧面和上面三个方向 作为观察面。
根据旋转体的形状和观察角度，判断 并处理被遮挡的轮廓线。
轮廓线绘制
三视图的绘制课件
三个图的位置关系：俯视图在主视图在正
下方，左视图在主视图的正右方
4、用B或2B铅笔加粗可见轮廓线，擦去辅助 线
画图时应注意的问题
❖先画主体部分，后画次要部分 ❖几个视图要配合着画 ❖各部分之间画出分界线 ❖不可见轮廓部分用虚线画出，对称线、轴 线和圆的中心线均用点划线画出
练习
例1 如图，试画出该物体的三种视图.
三视图的绘制
正面V
主视图
水平面H 俯视图
将三个互相
左视图
垂直的投影面
侧面W 的视图放在同 一张图纸上，
得到三视图
V 主视图
W 左视图
高
高
长
宽
宽
长
H 俯视图
主视图和俯视图都反映了物体的长度，所以长对正 主视图和左视图都反映了物体的高度，所以高平齐 俯视图和左视图都反映了物体的宽度，所以宽相等
《机械制图》国家标准中规定的图线
图线名称 粗实线 细实线 虚线 细点划线
基本线型
图线宽度 d=0.5~2
d/2 d/2 d/2
一般应用 可见轮廓线 尺寸线、尺寸界线 不可见轮廓线 轴线，对称中心线
三视图的画法
1、分析物体的基本形体组成及其形状、大 小、位置关系
2、确定主视方向（最能反映物体的主要形状 特征），一般先画出主视图
1．三视图中的主视图要准确反映物体的主要形体 特征，以下视图中最适合作主视图的是（C ）。
A
B
C
D
2 B
3
3
长对正
高平齐
宽相等
注意：看不见的轮廓要用虚线表示
首先布置视图，并画出 作图基准线；
在画三视图时，先画出 主视图，再画俯视图和左
视图
机械制图课程--三视图的画法
机械制图课程–三视图的画法引言在机械制图课程中，学习三视图的画法是非常重要的一部分。
通过正确绘制三视图，我们可以描述一个物体的外观和尺寸，为制造和加工提供准确的依据。
本文将介绍三视图的基本概念和画法，并提供一些实用的技巧和注意事项。
什么是三视图三视图是指一个物体的正视图、俯视图和侧视图，通过这三个视图可以全面而准确地描述物体的外观和尺寸。
•正视图：从物体的正面观察，以垂直于物体的视角绘制。
•俯视图：从物体的上方观察，以垂直于物体的视角绘制。
•侧视图：从物体的侧面观察，以垂直于物体的视角绘制。
通过绘制这三个视图，我们可以得到物体在不同方向上的形状和尺寸信息，利于设计和制造过程中的准确沟通和理解。
三视图的画法步骤绘制三视图的过程可以分为以下步骤：1.确定物体的投影方向：根据题目或实际需求，确定物体相对于观察者的位置和方向。
一般来说，正视图位于左侧，侧视图位于右侧，俯视图位于上方。
2.绘制物体的正视图：根据题目或实际需求，确定物体正视图的尺寸和比例，并按照比例在纸上绘制物体的形状和细节。
注意保持物体的轴线与视图之间的一致性。
3.绘制物体的俯视图：根据题目或实际需求，确定物体俯视图的尺寸和比例，并按照比例在纸上绘制物体的形状和细节。
注意保持物体的轴线与视图之间的一致性。
4.绘制物体的侧视图：根据题目或实际需求，确定物体侧视图的尺寸和比例，并按照比例在纸上绘制物体的形状和细节。
注意保持物体的轴线与视图之间的一致性。
通常侧视图位于俯视图的右侧。
5.标注尺寸信息：根据物体的实际尺寸确定比例尺，将尺寸信息标注在三视图上，包括长度、宽度、高度以及其他关键尺寸。
标注要清晰、准确，方便理解和后续的加工和制造。
6.完善细节部分：检查三视图的绘制是否完整和准确。
根据实际尺寸和细节，确定是否需要进一步添加细节信息，如孔的位置和直径、倒角的大小等。
三视图的绘制技巧和注意事项在绘制三视图时，应注意以下技巧和事项：•视图之间的一致性：保持三个视图之间的相对位置和比例一致，特别是轴线的位置和方向。
三视图的绘制
学案班级姓名
三视图
1、绘制工程图样时，主要采用投影法。
2、三视图的形成：将物体置于三投影面体系中，使物体主要表面平行或垂直于投影面。
用正投影法分别向V、 H、 W面投影，即得到物体的三个视图。
主视图——由向投影，在正面V上得到视图。
俯视图——由向投影，在水平面H上得到视图。
左视图——由向投影，在侧面W上得到视图。
3、三视图的展开：为使三个视图在一个平面上，需要把三投影面展开。
方法是：面不动，面绕OX轴向下旋转90°，面绕OZ轴向右旋转90°4、三个视图之间的投影关系：、、。
1．根据立体图，补全俯视图和左视图所缺的线条。
（2008年某省会考题）
2、请据题图所示形体，画出主视图，补全左视图的缺漏线条。
3．根据立体图，补齐俯视图和左视图
4．根据立体图，画出俯视图、补齐俯视图和左视图
5．根据立体图，补全俯视图和左视图中所缺漏的图线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制图实训2三视图绘制第一篇：制图实训2三视图绘制实训二三视图的绘制一、实验目的熟悉绘制视图的方法：主视图方向的选定；三个视图配合画；线型的区分；画底图、加深。
二、实验内容及步骤1、根据图中所标注的尺寸1：1绘制下面立体的三视图、根据图中所标注的尺寸1：1绘制下面立体的三视图 2第二篇：驼峰实训制图T1驼峰信号继电器电路驼峰信号点灯电路（a）(b)电动转辙机控制电路原理图电空转辙机控制电路原理图T·JK（Y）2-A（50）型减速器控制电路第三篇：工程制图实训关于工程制图综合实训的报告为了让我们在掌握了制图的基本知识以后，通过课程实践的练习能正确阅读和绘制土建施工图，绘制的房屋施工图符合国家标准，我们在王德伟老师的带领下开展了为期一周的工程制图综合实践。
这次实训课程应完成的内容要求我们识图并绘制A2图的施工图，主要有：建筑平面图、建筑立面图、建筑剖面图和部分节点大样图、楼层结构平面图。
辅导教师提供图纸供我们识图、抄绘，并进行实训后能读懂并回答王教师提出的相关问题。
这次实践老师给我们的任务图纸是一栋四层楼的住宅楼房，图纸是建筑工程不可缺少的重要技术资料，所有从事工程技术的人员，都必须掌握制图技能。
不会读图，就无法理解别人的设计意图，不会画图，就无法表达自己的构思，因此，图纸被称为工程界的共同语言，可见图纸的重要性非同一般。
我认真阅读工程图纸，认真研究总平面图、各层平面图、立面图、剖面图、详图之间的关系，注意各种特殊的表示方法，及时查阅国家有关建筑制图的各项标准。
查阅时，我利用了科院图书馆和网络的资源。
我首先了解了工程概况，掌握了每张图纸之间的联系，在阅读每张平面图纸的时候，我着重注意一下几点：⑴平面图的形成过程，⑵分析交通流线、功能分区，⑶轴线与轴号的标注⑷尺寸标注，三道尺寸线以及内部细尺寸，⑸楼地面变化与标高，在各层平面中，只要存在高差变化，都应该有标高注示，⑹材质的标注，1：50以上比例一律要表示材料材质，以下作简化表示，⑺门窗的表示方法，平开窗、推拉窗、悬窗等，以及门窗的命名，⑻各种特殊符号的表示，如：索引符号、详图符号、洁具、楼梯、台阶、散水等。
然后根据各要求比例，绘制在a2的图纸上。
同样在阅读立面图的时候，也总结出了以下几点：⑴立面与平面之间的投影对应关系，⑵立面图线型的使用，最外轮廓用粗实线，转折面用中粗线，细部用细线表示，⑶立面标高注释方法，第一道为总尺寸，第二道为各层尺寸，第三道为门窗尺寸，⑷立面材质的标注。
建筑剖面图。
最后，通过学习和自身实践，对土木工程这个专业又有了进一步的认识，真正知道了理论和实践的差别，激发了对这一专业的更浓厚的兴趣，也学到了一些书本上学不到的东西，为以后的课程积累了许多认识。
我通过四天的努力，终于完成了这项综合实训要求的所有工作。
实训虽累，却让我们养成了自觉遵守工程制图国家标准的良好习惯。
通过这一系列的绘图实践，多看多想多画，也提高了我们独立分析能力和解决看图及画图问题的能力。
这次实训主要是为了培养我们对建筑构件和形象思维能力。
使我们初步学习了相关的工程制图国家标准，并掌握了查阅标准零件、标准结构、公差与配合等国家或部颁标准的能力。
对我们提高绘图技能和面对具体工作有重要作用。
而我也不负所望按时完成了王老师布置的实训作业。
第四篇：制图实训目标《机械制图》实训目标——莫春梅一、实训目的本课程实训是一个非常重要的教学环节，教师在讲解《机械制图》的绘图方法以后，必须及时通过练习加以训练巩固和提高。
二、实训任务和要求课堂讲授和实训绘图1：1。
为使得学生更好理解所学习的知识、更灵活地学习机械制图能，提倡讨论交流，以学生为主体发挥教与学积极性，鼓励学生互帮互学。
三、实训内容综合课堂提问、课堂练习及实训绘图等手段,任课教师根据教学内容，结合我校就业班级实际，布置实训的项目。
要求学生在规定的时间内，完成实训绘图任务，教师结合作业结果评分。
四、实训对象地点：本班室进行对象：高一机械二班、高一机械三班全体学生五、时间安排每周安排一次实训，每次两个学时。
六、实训安排实训项目一制图的基本规定课时分配：实训2课时、理论4课时目标：根据国家标准，学生能正确表达图纸幅面、格式、比例与字体、图线与尺寸的标注。
实训项目二几何作图、平面图形的画法课时分配：实训3课时、理论6课时目标：根据国家标准，学生能熟练掌握线段、圆的等分，圆弧连接，椭圆的画法，斜度与锥度，平面图形的画法。
实训项目三点、线、面与基本立体课时分配：实训5课时、理论8课时目标：根据国家标准，学生能熟练掌握三视图的形成及投影规律，点、线、面的投影，正确判断线、面的基本位置关系，进一步加深对基本几何体，立体表面的交线的掌握程度。
实训项目四轴测投影课时分配：实训4课时、理论3课时目标：根据国家标准，学生能熟练掌握正等轴测图及其画法和斜二等轴测图及其画法，为组合体的学习打下坚实是基础。
实训项目五组合体课时分配：实训3课时、理论4课时目标：根据国家标准，学生能熟练掌握截交线、相贯线、组合体视图的画法、组合体的尺寸标注、补画视图和补画缺线。
实训项目六图样画法课时分配：实训2课时、理论4课时目标：根据国家标准，学生重点掌握视图、剖视图、断面图及其它表示方法。
实训项目六常用件、标准件课时分配：实训3课时、理论4课时目标：根据国家标准，学生重点掌握螺纹及其联接的画法、键联接与销联接及齿轮、弹簧与轴承的画法。
为看懂零件图打下基础。
实训项目七零件图课时分配：实训4课时、理论6课时目标：根据国家标准，学生能正确的对零件图的视图选择、零件图的尺寸标注、零件图的技术要求和工艺结构、零件图的测绘等熟练掌握，并在灵活应用于生产实际之中。
实训项目八装配图课时分配：实训3课时、理论5课时目标：根据国家标准，学生能正确并灵活应用的对装配图表达方案的确定和画法规定、装配图中的尺寸标注、装配图中的零部件序号、明细栏和技术要求、装配图的测绘等熟练掌握。
第五篇：制图实训报告实训报告学号姓名班级代课老师 2201020902528 朱娇建筑经济管理5班马煜通过学习和自身的实践，对土木工程这一个专业又有了进一步的认识，真正知道了理论和实际的差别，激发了对这一专业的更浓厚的兴趣，也学到了一些在书本上学不到的东西，为以后的课程积累了许多认识。
同时也打下了很好的基础，在这门课程中我不仅学到了绘图知识，还在这个过程中将自己的知识和能力加以完善与提高。
更多的，加深了我的团队意识，对于我来说，这次的实训，是一次真真正正的好机会，通过这次学习，我收益颇多。
通过系统的学习了平面整体表示方法，制图规则和构造详图，我学会了如何正确的绘制一套完整的工程图，包括绘制图纸的步骤、格式、注意事项、绘制图纸的流程等。
一套完整的图纸应包括：图纸目录，图纸总说明及标准，建筑施工图（总平面图，平面图，立面图，剖面图，详图等），结构施工图等。
还有各种图纸的适用范围以及设计时需要注意的各种问题，这些都是一个合格的专业人员应该知道并且注意的东西，我将好好的记在心里，利用所学的知识将这门课程学好，用好，并在以后工作当中把这些在学校学到的东西用到实处。
本课程学习目的：1、熟悉制图基本规格。
学习该课程，首先要学会读图，读懂建筑图中每一个字母，数字标含的意义；其次是认识各项制图规范，牢记制图规则，并保证在绘图时能够遵守并很好的运用。
2、练习正确使用绘图工具和仪器，了解制图基本步骤和方法。
绘图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。
画底稿要认真，按附图中给出的尺寸，准确定好各图形位置，不必标出尺寸。
先用h铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。
然后按图线要求加墨线，最后注写数值、名称。
建筑图纸首先要有设计说明，其中包括工程概况和各项指标，指标主要包括：建筑面积、建筑层数、建筑高度、耐火等级、防水等级、抗震设防烈度等，接下来就是基本做法：墙体做法，防水做法，门窗做法以及玻璃做法等。
一套合格的图纸要达到下列要求：总平面图要表达清楚建筑与周围环境的关系，定位建筑；平面图要将建筑的主要布局表述出来；立面图、剖面图是体现建筑的外观和层高变化的主体。
建筑施工图纸应该包括以下几部分：图纸目录、门窗表、建筑设计总说明、一层-屋顶的平面图、正立面图、背立面图、东立面图、西立面图、剖面图以及节点、门窗、楼梯大样图接下来就是绘制一套完整的建筑施工图纸，绘制施工图纸不仅需要严谨求实的心态，更要有充足的耐心将图纸画好。
一幅图纸包括了很多方面的内容，想要画一张合格的图纸，除了耐心是必须的之外，还得有充足的平面立体感，否则画出来的图纸就不能算得上一张合格的图纸。
首先必须对工程建筑的整体有一个充分的认识，在脑海里要形成建筑的外形以及结构，才能在绘图的时候正确的画出来；其次，对于每一个平面图，要分清每一个线条、每一个标尺所包含的含义，并正确的在图中把所有的标尺都正确的标示出来。
不仅使我在理论上对建筑领域有了全新的认识，在实践能力上也得到了提高，明白了作为一名新时期的在校学生一定要做到学以致用，更学到了其它很多为人处事的道理，这些对我来说受益非浅。
通过这次实训让我更加深入、透彻的了解了建筑制图的实际作用，使得我在理论上对建筑领域有了全新的认识，也让我在实践能力上有了很大的提高，不仅学到了很多对以后工作有用的知识，也懂得了很多让我受益匪浅的生活道理。
“千里之行，始于足下”，这是一个短暂而又充实的实习，我认为这对我走向社会起到了一个桥梁的作用，过渡的作用，是人生的一段重要的经历，也是一个重要步骤，对将来走上工作岗位也有着很大帮助。
向他人虚心求教，遵守组织纪律和单位规章制度，与人文明交往等一些做人处世的基本原则都要在实际生活中认真的贯彻，好的习惯也要在实际生活中不断培养。
这一段时间所学到的经验和知识是非常有意义的，我将牢记在心。
在以后的学习当中，我将把在实训当中学到的知识充分的运用起来，将每一个学科都学习好；将领悟到的道理渗透到学校生活和今后的工作当中，争取将工作做好，做出不平凡。
篇二：工程cad绘图实践报告工程cad绘图实践报告一、课程实习的目的：把握auto cad用于工程制图的基本操作，了解工程图纸绘制的格式和要求，能够用auto cad绘制二维的工程图纸和简单的三维图纸。
并简单绘制校本部大门十字路口地下通道。
二、课程实习的任务：（1）, 掌握autocad的绘图环境设置及绘图命令的操作。
1、绘图环境及单位的设置。
2、工具栏的设置。
3、绘图命令的输入方式及坐标的输入方式。
4、图层特性管理对话框设置。
5、点、直线、参照线、圆、圆弧、矩形、多边形、椭圆命令的使用。
6、“正交“模式、“对象捕捉”模式及“对象追踪”等命令的使用。
7、等份点的绘制。
8、图案填充命令hatch。
